Danfoss FVR, FVR-D Data sheet [fi]

Tekninen esite

FVR- ja FVR-D-mudanerotin

Kuvaus

Tilaaminen

FVR

FVR-mudanerotinta käytetään liittimien
suojaamiseen lämmitys- ja kuumavesijärjestelmissä.
Mudanerotin kerää putkistosta epäpuhtaudet,
kuten hitsausjätteet, hiomalastut ja hiekan.
Järjestelmän virtaukseen on asennettava
FV-lianerotin suojaamaan liittimiä ulkoisilta
epäpuhtauksilta. FV-mudanerotin on asennettava
myös herkkien komponenttien (kuten mittareiden,
pumppujen ja säätöventtiilien) eteen suojaamaan
niitä epäpuhtauksilta.

Kuva

DN

(mm)

10 3,0 065B8234 -
15 4,0 065B8235 065B8241
20 8,0 065B8236 065B8242
25 10 065B8237 065B8243
32 15 065B8238 065B8244
40 21 065B8239 065B8245
50 32 065B8240 065B8246

FVR-D

Ominaisuudet:

• Vaihdettava suodatin

• Versio, jossa palloventtiili tyhjennystä varten
(FVR-D)

Tärkeimmät tiedot:

• DN 10-50

• kVS 3,0-32 m3/h

• PN 25

• Lämpötila:
FVR: −20 … 130 °C
FVR-D: −15 … 130 °C

• Virtausaine: kiertovesi / korkeintaan
50-prosenttinen vesi-glykoliseos

• Pienin varastointi- ja kuljetuslämpötila: −40 °C

• Kierreliitäntä

k

VS

(m3/h)

FVR

Tilausnro

FVR-D

Tilausnro

Varaosat – Suodatin

Kuva

DN

(mm)

10
15
20 065B8248
25 065B8249
32 065B8250
40 065B8251
50 065B8252

FVR, FVR-D

Tilausnro

065B8247

Lisävarusteet – Palloventtiili

Kuva

DN

(mm)

10
15
20
25
32
40
50

FVR-D

Tilausnro

065B8254

© Danfoss | 2020.11 AI138786466020fi-000301 | 1

Tekninen esite FVR- ja FVR-D-mudanerotin

Tilaaminen

Käyttökohteet

Nimellishalkaisija DN 10 15 20 25 32 40 50

Arvo

kVS

Nimellispaine PN 25
Virtausaine Kiertovesi, korkeintaan 50-prosenttinen vesi-glykoliseos
Virtausaineen pH Min. 7, maks. 10

Virtausaineen lämpötila ˚C

Verkon silmäkoko µm 500
Verkon silmien määrä kpl/cm
Liitäntä Sisäkierre

Materiaalit

Runko (mudanerotin) Sinkkikadon kestävä messinki
Liitin (mudanerotin) Sinkkikadon kestävä messinki
Suodatin Ruostumaton teräs
O-rengas EPDM-kumi
Runko (palloventtiili) Messinki

m3/h

3,0

2

4,0 8,0 10 15

FVR: −20 … 130 °C

FVR-D: −15 … 130 °C

50

21 32

Asennusasennot Virtausaineen tulee kulkea mudanerottimen

rungossa olevan nuolen osoittamaan suuntaan.

Mudanerottimet asennetaan vaakasuoraan
asentoon verkko alassuin. Pystysuorakin
asento on mahdollinen. Huomaa kuitenkin,
että virtausnesteen kulkiessa ylöspäin
mudanerotin poimii epäpuhtaudet mutta
ei pysty keräämään niitä.

Verkon vaihtoa ja puhdistusta varten täytyy
varata riittävästi tilaa.

Kaukolämpö meno

Kaukolämpö paluu

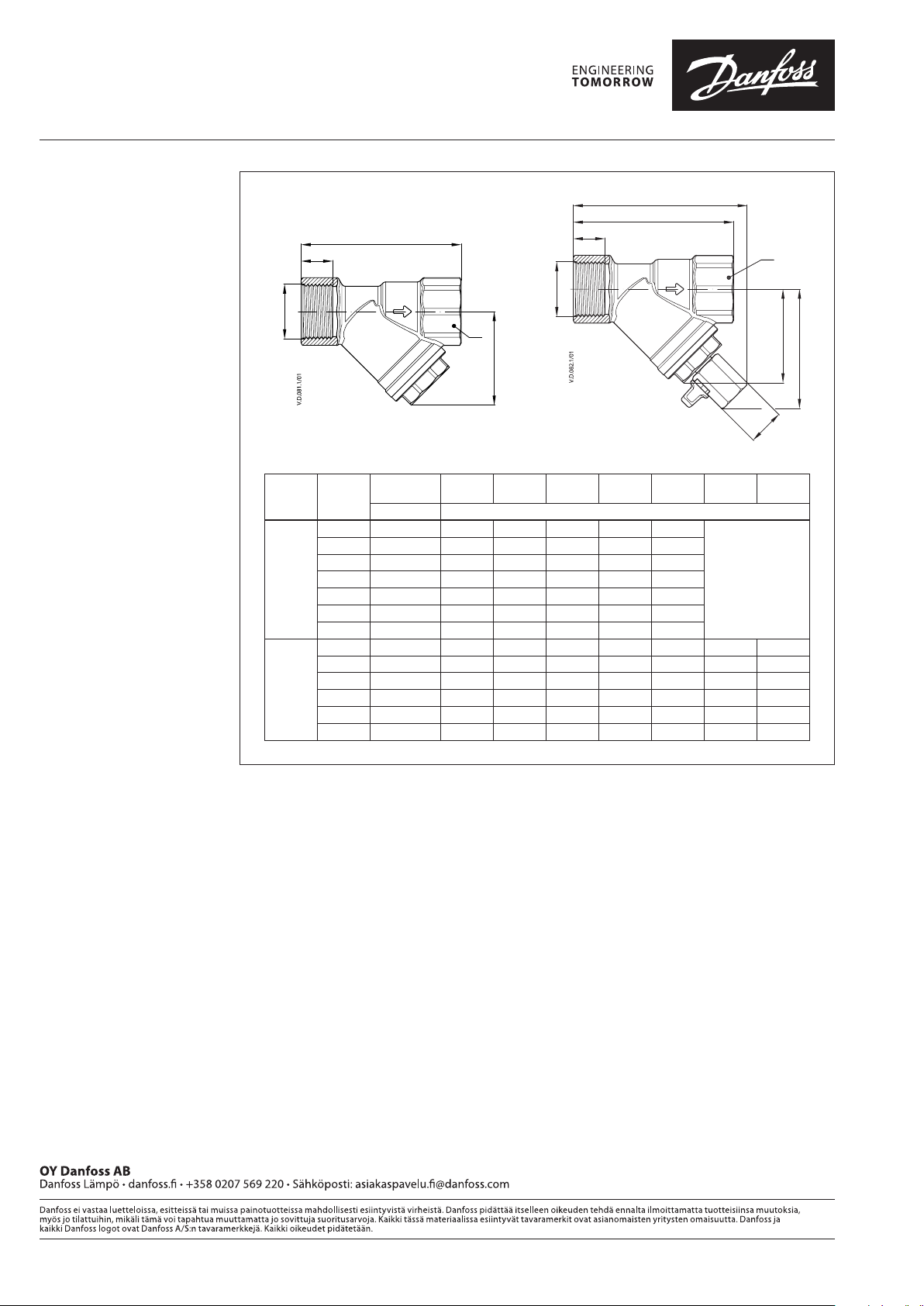

2 | AI138786466020fi-000301 © Danfoss | 2020.11
