Danfoss FVR, FVR-D Data sheet [sv]

Datablad

FVR-, FVR-D-silfilter

Beskrivning

Beställning

FVR

FV-silfilter används i värme- och
tappvarmvattensystem för att skydda
armaturer. Silfiltret fångar upp främmande
föremål i ledningsvattnet, t.ex. svetsloppor,
filspån och sand. FV måste monteras i
systemflödet för att skydda armaturerna mot
externa främmande föremål. FV måste också
monteras före känsliga komponenter, t.ex.
mätare, pumpar och reglerventiler, för att
skydda mot interna främmande föremål.


DN

(mm)

10 3,0 065B8234 –
15 4,0 065B8235 065B8241
20 8,0 065B8236 065B8242
25 10 065B8237 065B8243
32 15 065B8238 065B8244
40 21 065B8239 065B8245
50 32 065B8240 065B8246

FVR-D

Funktioner:

• Utbytbara filter.

• Version med dräneringskulventil (FVR-D).

Huvuddata:

• DN 10-50.

• kVS 3,0-32 m3/h.

• PN 25.

• Temperatur:
FVR: −20 … 130 °C
FVR-D: −15 … 130 °C

• Medium: Vatten/glykolblandat vatten upp till
50 %.

• Min. lagrings- och transporttemperatur: −40 °C.

• Gängad anslutning.

k

VS

(m3/h)

FVR

Best.nr

FVR-D

Best.nr

Reservdelar – såll


DN

(mm)

10
15
20 065B8248
25 065B8249
32 065B8250
40 065B8251
50 065B8252

FVR, FVR-D

Best.nr

065B8247

Tillbehör – kulventil


DN

(mm)

10
15
20
25
32
40
50

FVR-D

Best.nr

065B8254

© Danfoss | 2020.11 AI138786466020sv-000301 | 1

Datablad FVR-, FVR-D-silfilter

Beställning

Tillämpningar

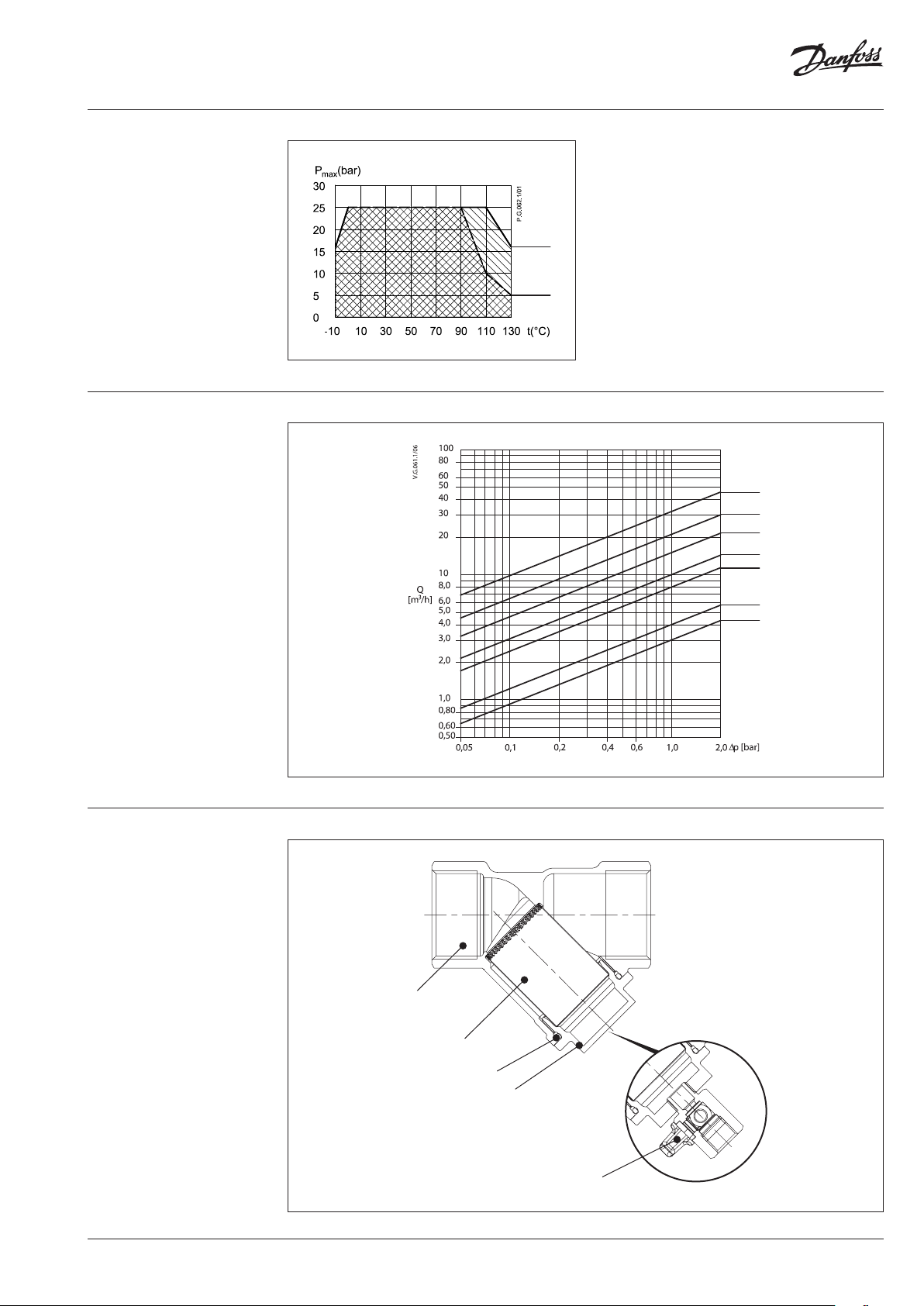

Nominell diameter DN 10 15 20 25 32 40 50

Värde

kVS

Nominellt tryck PN 25
Medium Vatten, glykolblandat vatten upp till 50 %
Mediets pH Min. 7, max. 10

Medietemperatur °C

Nätstorlek µm 500
Antal nätmaskor n/cm
Anslutning Rp med invändig gänga

Material

Hus (silfilter) Avzinkningsfri mässing
Plugg (silfilter) Avzinkningsfri mässing
Såll Rostfritt stål
O-ring EPDM
Hus (kulventil) Mässing

m3/h

3,0

4,0 8,0 10 15

FVR: −20 … 130 °C

FVR-D: −15 … 130 °C

2

50

21 32

Monteringslägen Mediets flödesriktning måste överensstämma

med pilen på silfiltrets hus.

Silfiltren ska monteras horisontellt med nätets
överdel nedåt. Vertikal montering tillåts också.
(Obs! När mediet flödar uppåt fångar silfiltret
upp alla främmande partiklar men kan inte hålla
kvar dem.)

Kontrollera att det finns tillräckligt utrymme för
att dra fram nätet och byta ut eller rengöra det.

Fjärrvärmeledning

Fjärrvärmereturledning

2 | AI138786466020sv-000301 © Danfoss | 2020.11
