Installationsanleitung
Fußbodenheizung
In Betonböden >3 cm
Intelligent solutions
with lasting eect
Visit DEVI.com
Inhalt
1 Einführung . . . . . . . . . . . . . . . . . . . . .2
1.1 Sicherheitshinweise . . . . . . . . . . . . . .3
1.2 Installationsrichtlinien . . . . . . . . . . . . .4
2 Installation - Schritt für Schritt. . . . . . . . . 5
2.1 C-C-Abstands für Heizleitungen. . . . . . .5
2.2 Planen der Installation. . . . . . . . . . . . .6
2.3 Vorbereiten der Installationsäche . . . . .6
3 Installieren von Elementen . . . . . . . . . . . 7
3.1 Installieren von Heizelementen . . . . . . .7
3.2 Fühlerinstallation . . . . . . . . . . . . . . . .8
4 Anwendungen im Innenbereichen . . . . . .8
4.1 Betonböden (> 3 cm) . . . . . . . . . . . . .9
5 Optionale Einstellungen. . . . . . . . . . . . 10
1 Einführung
In dieser Installationsanleitung bezieht sich das Wort
„Element“ sowohl auf Heizleitungen als auch auf
Heizmatten.
Wenn die Begrie „Heizleitung“ oder „Heizmatte“
verwendet werden, gilt die betreende Anweisung
nur für diese Art von Element.
Dimensionierung, Produktauswahl, Installation und
Inbetriebnahme einer gegebenen Anwendung
obliegen einem autorisierten Installateur.
Jede Anwendung, die Heizelemente oder Thermostate nutzt, die vom Endkunden gekauft wurden, muss
vor der Inbetriebnahme von einem autorisierten
Elektroinstallateur geprüft und zugelassen werden.
• Einschließlich Typ, Größe, Installation und
Anschluss des Heizelements.
• Einschließlich Typ, Größe, Anschluss und Einstellungen des Thermostats zur Regelung des
Heizelements.
• Achten Sie darauf, dass Kinder nicht mit dem
Heizelement spielen.
• Dieses Heizelement kann von Kindern ab acht
Jahren und von Personen mit eingeschränkten
körperlichen, sensorischen oder geistigen
Fähigkeiten oder mit mangelnder Erfahrung
bzw. fehlendem Wissen bedient werden, falls
diese beaufsichtigt werden oder Anweisungen
für die sichere Nutzung erhalten haben und die
verbundenen Gefahren verstehen.
• Reinigung und Wartung dürfen von Kindern
nur unter Aufsicht eines Erwachsenen durchgeführt werden.
Der bestimmungsgemäße Verwendungszweck der
Heizelemente, die in dieser Installationsanleitung
beschrieben wird, ist ausschließlich Fußbodenheizung.
• Gemäß IEC 60335 dürfen die Matten nicht in
einem metallischen Fußboden oder in einer
Speicherheizanwendung installiert werden.
• Matten müssen vollständig eingebettet in
mindestens 5 mm Beton, Estrich, Fliesenkleber
oder Ähnlichem verlegt werden, einschließlich
Fliesen.
1.1 Sicherheitshinweise
!
1
2
3
4
5
6
7
Heizelement niemals zuschneiden oder kürzen.
• Bei Zuschneiden des Heizelements erlischt die
Garantie.
• Nur Kaltleiter können entsprechend gekürzt
werden.
Elemente müssen immer gemäß lokalen Bauvorschriften und Elektroinstallationsrichtlinien
sowie den Richtlinien in dieser Installationsanleitung installiert werden.
• Jede andere Installation kann die Funktionalität
des Heizelements beeinträchtigen oder ein
Sicherheitsrisiko darstellen und führt zu einem
Erlöschen der Garantie.
Heizelemente müssen stets von einem autorisierten Elektriker unter Verwendung eines festen
Anschlusses angeschlossen werden.
• Alle Stromkreise vor Installation und Wartung
abschalten.
• Jedes Heizelementgeecht muss unter Einhaltung der örtlichen Elektrizitätsvorschriften geerdet und mit einem Fehlerstromschutzschalter
(RCD) verbunden sein.
• Die RCD-Auslöseleistung beträgt max. 30 mA.
• Heizelemente müssen über einen Schalter
angeschlossen werden, der ein allpoliges
Abschalten ermöglicht.
• Das Heizelement muss gemäß lokaler Vorschriften mit einer korrekt ausgelegten Sicherung
oder einem Leistungsschalter versehen sein.
1. Heizleitung
2. Thermostat
3. Fühler
4. Display
5. RCD (Fehlerstromschutzschalter)
6. Allpoliger Schalter
7. Sicherung
Anschlüsse
• Phase - Braun
• Neutral - Blau
• Erde -
Abschirmung
Das Vorhandensein einer Heizmatte muss
• nach der Verlegung durch Warnschilder oder
Zeichen an den Stromanschlüssen und/oder
mehrfach entlang der Stromleitung kenntlich
gemacht werden
• in jeder elektrischen Dokumentation, die zur
Installation gehört, angegeben werden.
Überschreiten Sie niemals die maximale Wärmedichte (W/m oder W/m) für die tatsächliche
Anwendung.
1.2 Installationsrichtlinien
Den Einbauort sorgfältig vorbereiten und scharfe
Gegenstände, Schmutz usw. entfernen.
Regelmäßig den ohmschen Widerstand und den
Isolationswiderstand vor und während der Instal-
Heizelemente nicht unter Wände und feste
Hindernisse verlegen. Min. 6 cm Abstand ist
Heizelemente frei von Dämmungsmaterial, ande-
ren Heizquellen und Dehnungsfugen halten.
lation messen.
erforderlich.
Heizelemente dürfen sich oder andere Heizele-
mente nicht berühren oder kreuzen und müssen
gleichmäßig auf Flächen verteilt sein.
Die Heizelemente und vor allem der Anschluss
müssen vor mechanischen Beanspruchungen und
Belastungen geschützt werden.
Die Elemente und Fühler müssen mit mindestens
30 mm Abstand von leitfähigen Gebäudeteilen, z.
B. Wasserrohren, installiert werden.
Ein Bodenfühler ist obligatorisch und muss an
einen Thermostat angeschlossen werden, der die
Bodentemperatur auf maximal 35 °C begrenzt.
Das Heizelement sollte temperaturgesteuert sein
und im Außenbereich nicht bei Umgebungstem-
peraturen über 10 °C betrieben werden.
• An einem trockenen, warmen Ort bei Temperaturen zwischen +5 °C und +30 °C aufbewahren.
2 Installation - Schritt für Schritt
2.1 C-C-Abstands für Heizleitungen
Der C-C-Abstand ist der Abstand in Zentimetern von
der Mitte einer Leitung bis zur Mitte der nächsten.
C-C [cm] =
oder
C-C [cm] =
Fläche [m]
Leitungslänge [m]
Leitungsleistung [W/m]
Wärmedichte [W/m]
x 100 cm
x 100 cm
Max. C-C-Abstand
• Betonböden (>3 cm) - 15 cm.
• Der Biegedurchmesser der Heizleitung muss
mindestens dem 6-fachen Leitungsdurchmesser entsprechen.
• Die tatsächliche Leitungslänge darf +/- 2 %
abweichen.
230V/400V
C-C [cm] 5 7,5 10 12,5 15
W/m2 @ 6 W/m 120 80 60 48 40
W/m2 @ 10 W/m 200 130 100 80 67
W/m2 @ 18 W/m - - 180 144 120
W/m2 @ 20 W/m - - 200 160 133
2.2 Planen der Installation
Fertigen Sie eine Zeichnung der Installation an,
die Folgendes zeigt:
• Verlegung des Heizelements
• Kaltleiter und Anschlüsse
• Verteilerdose/Kabelschacht (wenn zutreend)
• Fühler
• Anschlussdose
• Thermostat
Speichern Sie die Zeichnung.
• Eine Kenntnis über die exakte Platzierung
dieser Komponenten erleichtert eine spätere
Fehlersuche und die Reparatur von eventuell
defekten Elementen.
Beachten Sie Folgendes:
• Beachten Sie alle Richtlinien - siehe Abschnitt
1.2 .
• Beachten Sie den korrekten C-C-Abstand (nur
Heizleitungen) - siehe Abschnitt 2.1.
• Beachten Sie die erforderliche Installationstiefe
und den möglichen mechanischen Schutz von
Kaltleitern gemäß lokaler Vorschriften.
• Wenn Sie mehrere Heizelemente installieren,
verdrahten Sie diese niemals in Reihe, sondern
führen Sie alle Kaltleiter parallel zur Anschlussdose.
• Zwei oder mehr Elemente können im gleichen Raum installiert werden, ein einzelnes
Element darf nicht in zwei oder mehr Räumen gleichzeitig verlegt werden.
• Alle Heizelemente im gleichen Raum müssen die gleiche Wärmedichte haben (W/m),
sofern sie nicht an getrennte Bodenfühler
und Thermostate angeschlossen werden.
• Bei Einleiterkabeln müssen beide Kaltleiter an
der Anschlussdose angeschlossen werden.
2.3 Vorbereiten der Installationsäche
• Entfernen Sie gegebenenfalls alle Spuren alter
Installationen.
• Sorgen Sie dafür, dass die Installationsoberäche eben, stabil, glatt, trocken und sauber ist.
• Falls notwendig, füllen Sie Löcher um Rohre,
Abüsse oder Wände.
• Es dürfen keine scharfen Kanten, Schmutz oder
fremde Objekte vorhanden sein.
3 Installieren von Elementen
Heizelemente nicht bei Temperaturen unter -5 °C
installieren.
Bei niedrigen Temperaturen können Heizleitungen
starr werden. Schließen Sie das Element nach dem
Ausrollen kurz an das Netz an, um die Leitung vor
dem Befestigen weich zu machen.
Messen von Widerstand
Messen und überprüfen Sie den Widerstand des
Elements während der Installation und zeichnen Sie
diesen auf.
• Nach dem Auspacken
• Nach dem Befestigen der Elemente
• Nach dem Abschluss der Installation
Wenn der ohmsche Widerstand und der Isolationswiderstand nicht den angegebenen Werten entsprechen, muss das Heizelement ausgetauscht werden.
• Der ohmsche Widerstand muss im Bereich von
-5 bis +10 % vom angegebenen Wert liegen.
• Der Isolationswiderstand sollte >20 M bei
min. 500 V DC betragen.
3.1 Installieren von Heizelementen
Beachten Sie alle Anweisungen und Richtlinien in
den Abschnitten 1.1 und 1.2.
Heizelemente
• Das Heizelement so anbringen, dass es mindestens den halben C-C-Abstand von Hindernissen
entfernt ist.
• Heizelemente müssen immer guten Kontakt
zum Wärmeverteiler (z. B. Beton) haben, für
Details siehe Abschnitt 4.
Heizmatten
• Rollen Sie Heizmatten immer so aus, dass die
Heizleitungen nach oben zeigen.
• Wenn die Heizmatte den Rand der Fläche erreicht, schneiden Sie die Befestigungsstreifen/
das Netz ab und drehen Sie die Matte vor dem
Zurückrollen um.
Verlängern von Kaltleitern
• Vermeiden Sie es, wenn möglich, Kaltleiter
zu verlängern. Schließen Sie Kaltleiter z. B. an
Verteilerdosen oder Kabelschächte an.
• Beachten Sie den Spannungsverlust im Heizlei-
12
≥
1
2
tungen laut lokaler Vorschriften.
3.2 Fühlerinstallation
• Unter Holzböden oder bei hölzernen Unterböden erforderlich.
• Der Bodenfühler sollte sich in einem isolierten
Leerrohr benden und am Ende versiegelt
sein, sodass ein einfacher Austausch bei Bedarf
möglich ist.
• Der Bodenfühler ist wie eine unter Spannung
stehende Leitung zu betrachten; jegliche
Verlängerung der Fühlerverdrahtung muss in
der gleichen Art und Weise erfolgen wie eine
normale Netzspannungsverkabelung.
• Der Fühler kann mithilfe des Installationskabels (Durchmesser 1,5 mm²) auf bis zu 50 m
verlängert werden.
• Der Mindestbiegeradius für das Rohr beträgt
50 mm (1).
• Der Fühler muss zwischen zwei Schleifen an der
Heizleitung (2) positioniert werden.
• Zur Vermeidung von Rissen im Betonboden
schalten Sie die Heizung erst ein, wenn der
Boden vollständig durchgetrocknet ist.
• Platzierung an einer passenden Stelle, wo der
Fühler nicht dem direkten Sonnenlicht oder der
Zugluft im Türbereich ausgesetzt ist.
• Das Leerrohr muss bündig mit dem Untergrund
sein.
• Führen Sie das Leerrohr bis zur Anschlussdose.

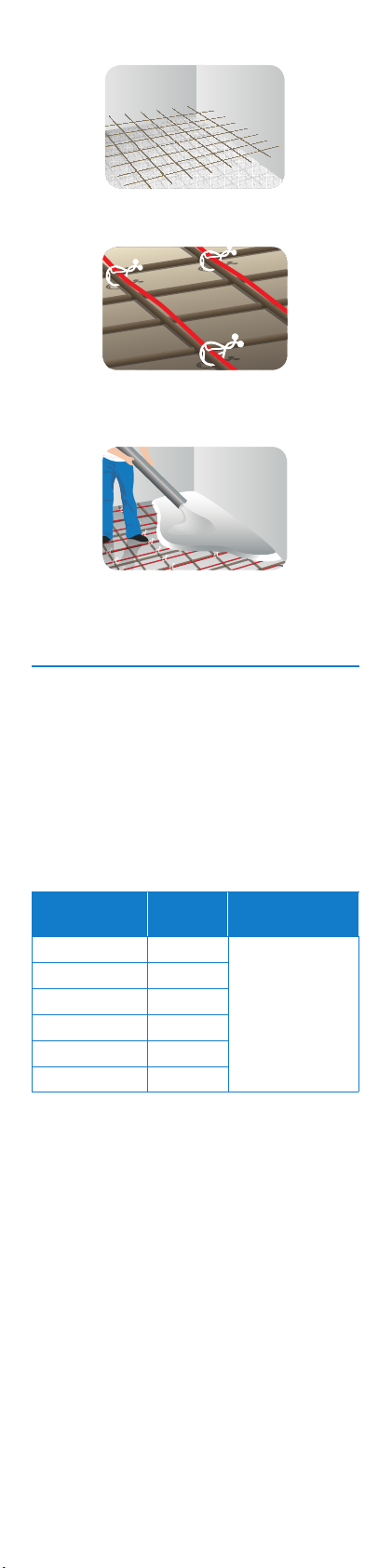

4 Anwendungen im Innenbereichen
Untergrund
Holz -
Beton
Bodenart
Holz, Parkett, Laminat Max. 100 W/m
Teppich, Vinyl, Linoleum usw.
Fliesenböden in
• Badezimmern
• Wintergärten
• Kellern usw.
Fliesenböden in
• Küchen
• Wohnzimmern
• Fluren usw.
* Bis zu 225 W/m in Randbereichen, z. B. unter
großen Fenstern möglich.
• nur auf Betonunterböden und unter Fliesen.
• bei Anschluss an einen getrennten Bodenfühler
und Thermostat.
Max. 20 W/m und
225 W/m
Max. 100 W/m
100 - 200 W/m
100 - 150 W/m
Holzbodenbeläge
1
2
3
4
5
6
7
8
In Abhängigkeit von der relativen Luftfeuchtigkeit
(rF) im Raum zieht sich Holz natürlicherweise zusammen oder dehnt sich aus.
• Vermeiden Sie die Verwendung von Buche und
Ahorn in mehrschichtigen Oberbodenbelägen,
sofern nicht pressgetrocknet.
• Installieren Sie eine Dampfsperre für Unterböden <95 % rF und eine feuchtigkeitsbeständige
Membran >95 %.
• Stellen Sie einen 100-prozentigen Kontakt zwischen dem Element und darüber eingebetteten
Materialien sicher (keine Luftzwischenräume).
• Installieren Sie das Heizungssystem im gesamten Bodenbereich bei 15 °C Oberächentemperatur.
• Installieren Sie immer einen Bodenfühler zur
Begrenzung der max. Bodentemperatur.
4.1 Betonböden (> 3 cm)
Holzböden (Beispiel mit Betondecke
1. Fußbodenbelag.
2. Dämmmatte/Stolz, Fliesenkleber abhängig
vom Fußbodenbelag.
3. Dampfsperre
4. Beton
5. Heizleitung.
6. Betondecke oder verstärkte Drahtmatte.
7. Dämmung
8. Kapillarbrechende Schicht, Beton usw.
Weitere Kombinationen von Oberbodenbelägen und
vorhandenen Bodenkonstruktionen sind möglich.
Die Heizleitungen dürfen die Dämmung nicht
berühren.
• Die Heizleitung muss durch eine verstärkte Drahtmatte oder eine Betondecke getrennt sein.
Eingelassen in Beton oder Estrich
• Das Verlegebett darf keine scharfen Steine
enthalten.
• Muss ausreichend feucht, homogen und frei
von Luftporen sein.
• Mit geringer Geschwindigkeit eingießen,
um ein Verschieben des Elements zu vermeiden.
• Vermeiden Sie Schäden an der Leitung
durch Werkzeuge.
• Das Heizelement muss voll eingebettet und
mindestens 5 mm bedeckt sein.
• Die Trocknungszeit beträgt etwa 30 Tage bei
Beton und 7 Tage bei Formmassen.
Installationszusammenfassung
Verwenden Sie auf der Dämmung verstärktes Netz
Rollen Sie die Leitung aus und befestigen Sie sie
am Untergrund oder der Bewehrungsmatte mittels
DEVIclip™ Befestigungszubehör oder Ähnlichem.
Mit moderater Geschwindigkeit eingießen, um ein
Verschieben des Elements zu vermeiden.
oder eine Betondecke.
5 Optionale Einstellungen
Wenn das Element an einen Thermostat wie DEVIreg™ angeschlossen ist, müssen die Grundeinstellungen gemäß unten stehender Tabelle und wie in der
Installationsanleitung für den Thermostat beschrieben konguriert werden.
Gegebenenfalls muss der Temperaturgrenzwert gemäß den Empfehlungen des Herstellers eingestellt
werden, um eine Beschädigung z. B. des Bodens
oder des Rohrs zu vermeiden.
Thermostat Max. Last Fußbodenheizung
DEVIreg™ 13x 16A
DEVIreg™ 330 16A
DEVIreg™ 53x 15A
DEVIreg™ 610 10A
DEVIreg™ Touch 16A
DEVIlink™ CC 15 A (BT)
allgemein
Raumtemperatur
20-22 ° C.
VIIWD103
Loading...
