Danfoss FTC Data sheet [cs]

Datový list
FTC
Termostatická hlavice
Použití
Objednávání
Hlavice FTC se používá pro regulaci přívodní teploty pro podlahové a radiátorové otopné soustavy. FTC je přímočinná termostatická hlavice, kterou lze kombinovat s dvojcestnými ventilovými tělesy typu RA-N a RA-C. Teplota vody se měří povrchovým čidlem, které se snadno připevňuje na potrubí prostřednictvím pásku (dodávaného spolu s výrobkem). Upevnění hlavice západkou zajišťuje pevné připojení k ven­tilu. Charakteristické rysy:
• Uzavírá se s rostoucí teplotou čidla.
Teplotní rozsah: od 15 °C do 50 °C nebo od 35 °C do 70 °C.
Ventil lze namontovat na přívodní i vratné potrubí.
• Dimenzováno pro tlak PN 10.
Typ Rozsah nastavení Délka kapiláry Max. teplota okolí Obj. číslo
FTC 35 °C do 70 °C 0-2 m 65 °C 013G5080 FTC 15 °C do 50 °C 0-2 m 65 °C 013G5081
Ventilové těleso
RA-N 10, přímý G 3/8 R 3/8 0,65 m³/hod 013G0032 RA-N 15, přímý G 1/2 R 1/2 0,90 m³/ho d 013G0 034 RA-N 20, přímý G 3/4 R 3/4 1,40 m³/ hod 013G0036 RA-C 15, přímý G 3/4 A G 3/4 A 1,20 m³/ho d 013G3094 RA-C 20, přímý G 1 A G 1 A 3, 30 m³/hod 013G3096
Připojení
Vstup Výstup
k
vs
Obj. číslo
Technické údaje
© Danfoss | FEC | 2021.05

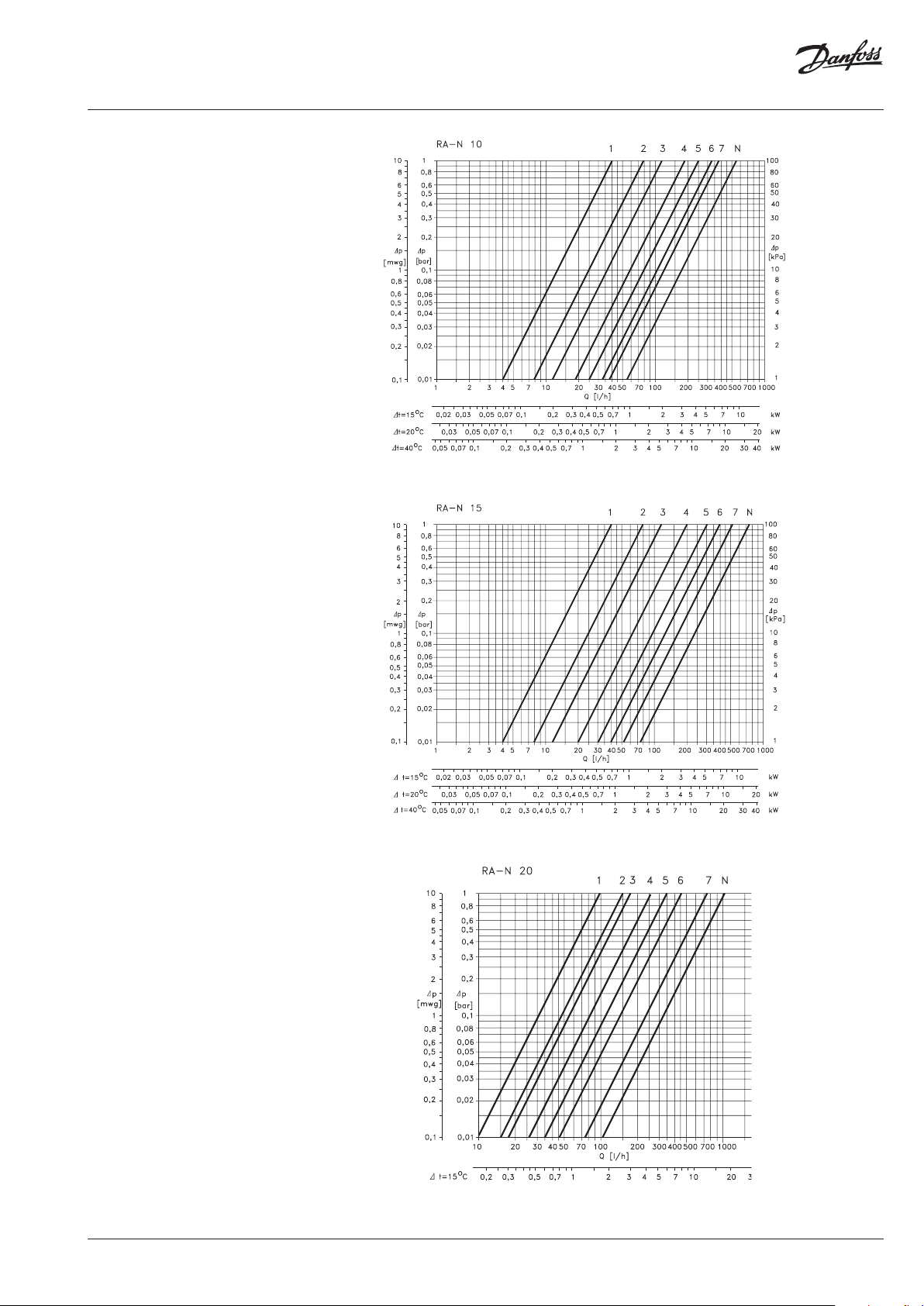

FTC s ventilovým tělesem
RA-N 10 0,18 0,34 0,46 0,56 RA-N 15 0,22 0,44 0,62 0,73 RA-N 20 0,32 0,62 0,88 1,04 RA- C 15 0,40 0,71 0,90 1,03 RA-C 20 1,06 1,94 2,45 2,75
* Uvedená hodnota kv se vztahuje k nastavení N. Xp mezi 2 K a 8 K.
kv m³/hod* při P-rozsahu v K Max. tlak Max. teplota
2 4 6 8 PN Δp Test vstupní okolní
10 barů 0,6 baru 16 barů 120 °C 65 °C
AI158786474518cs-CZ0501 | 1
Datový list FTC Termostatická hlavice
Princip použití
Systém podlahového vytápění
Konstrukce
Rozměry
Výměník tepla v systému radiátorového nebo podlahového vytápění
1. Objímka
2. Vlnovec
3. Nastavovací rukojeť
4. Referenční značka
5. Omezovací zarážka
6. Nastavovací pružina
7. Dřík
8. Bezpečnostní pružina
9. Kapilára
10. Konzole
11. Kryt odděleného čidla
2 | © Danfoss | FEC | 2021.05
AI158786474518cs-CZ0501
