Frostskydd av rör

Användarmanual

Intelligent solutions with lasting eﬀect

Besök devi.se

Index

Låt DEVI göra jobbet

1. Tillämpningar 4

2. Systembeskrivning 5

3. Produkter 7

4. Systemdesign 11

5. Installation 20

6. Referensobjekt 28

DEVI – en förkortning av Dansk El-Varme Industri – grundades 1942 i Köpenhamn. Sedan 1 januari 2003 är DEVI en del av Danfoss, Danmarks största industrikoncern. Danfoss är ett av världens främsta företag inom uppvärmning, kylning och luftkonditionering. Danfosskoncernen har över 23 000 anställda och kunder i fler än 100 länder.

DEVI är Europas ledande varumärke inom elektriska kabelvärmesystem och rörvärmesystem och har över 70 års erfarenhet inom branschen. Tillverkningen av värmekablar sker i Frankrike och Polen medan huvudkontoret ligger i Danmark.

Frostskydd av rör

Den här designguiden presenterar DEVI:s rekommendationer för design och installation av frostskydd av rör. Den ger vägledning för placering av värmekablar, elektriska data och systemkonfigurationer.

Att följa DEVI:s rekommendationer säkrar en energieffektiv, tillförlitlig och underhållsfri lösning för värmekablar med konstant wattal och 20 års garanti och för självbegränsande värmekablar med 5 års garanti.

Kvalitetsledningssystem som vi är certiﬁerade enligt och efterlever

ISO 9001 TS 16949

ISO 14001

Fullständig överensstämmelse med EU-direktiv och produktgodkännanden

1. Tillämpningar

Under vintern kan problem som att färskvatten, avloppsvatten, kylarvatten, tilloppsvatten och spridarsystem fryser undvikas med hjälp av intern eller extern uppvärmning av rör.

Rör som är installerade utomhus eller i ouppvärmda lokaler kan, även om de är isolerade, utsättas för låga temperaturer som orsakar isbildning inuti rören.

När vatten fryser till is ökar dess volym, och i slutna rör blir isen tillräckligt stark för att spränga rören. Detta resulterar i skador, vattenläckor och kostsamma reparationer.

Värmesystemen från DEVI erbjuder en prisvärd, lättinstallerad och anpassningsbar lösning i form av en termostatreglerad värmekabel.

Lösning tillhandahåller ett säkert, underhållsfritt och hållbart system med garanterat god prestanda under många år för rörledningsägaren.

DEVI:s frostskyddssystem för rör kan användas både inne i och utanpå rören, för enskilda rör och rörledningar, samt för rör ovan och under jord.

Fördelar

• Undvik oförutsedda reparationskostnader:

Med frostskyddade rör slipper man dyra reparationskostnader eller kostnader för rörbyte efter en lång kall vinter.

• Säkrar konstant vattenflöde i rör, även

under de kallaste och mest oförutsägbara förhållandena.

• Alla typer av installationsområden: Kan

användas på och i rör, inomhus, utomhus och i mark.

• Godkänd för användning i system för dricksvattenförsörjning, i överensstämmelse

med GDV-certifiering.

• Reducerad installationskostnad i berg och andra marktyper, eftersom installation på grundare djup tillåts.

• Möjlighet att renovera isolerade rör.

4 Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

2. Systembeskrivning

Värmesystem från DEVI erbjuder en mångsidig lösning för skydd av vattenledningar (inklusive dricksvattenledningar) mot frost.

För tillämpning utanpå rör:

DEVIflex™ kablar med konstant wattal eller självbegränsande kablar (SLC) som DEVIpipeguard™ eller DEVIpipeheat™.

För tillämpning inuti rör:

Kablar med konstant wattal av typen DEVIaqua™ är flexibla och kan kapas på plats.

Systemet regleras med elektroniska termostater av typen DEVIreg™ 330 eller 610. Det behövs för kablar med konstant wattal och rekommenderas starkt för självbegränsande kablar (SLC) för att förhindra energianvändning under perioder i viloläge.

För att säkerställa att lösningen är energieffektiv är det mycket viktigt att man använder aluminiumtejp vid installation av kablar och

elektrisk

kopplingsdosa

temperaturgi-

vare

värmekabel

elektroniska termostater samt vid termisk isolering av rör.

Elektroniska termostater av typen DEVIreg™ är utrustade med en givare som är placerad direkt på röret och som skyddas under rörisoleringen och garanterar optimal drift med minimal energianvändning.

-20 °C

vattenledning

avloppsdränering

termostat DEVIreg™ 330

i elektrisk kopplingsdosa

termostat DEVIreg™ 610

brandsläckningsinstallation

-10 °C

elektrisk kopplingsdosa

Kallvatteninstallation

isolering aluminiumtejp värmekabel sand jord / mark

5Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

Frostskydd av rör

Givare Värmekabel Isolering Montering Ventil Aluminiumtejp

Frostskydd i rör

Isolering Värmekabel

Rörspårning under ytan

Lättbetongblock (inte alltid installerat) och/eller XPS-isolering (inte alltid installerad) Deviﬂex™ värmekabel Sandbädd Jord

Värmekablar kan användas för rörledningar av antingen metall eller plast (t ex PVC, PE, PP osv.). Rörledningar av plast kan ha vissa begränsningar i fråga om effekten av en installerad värmekabel.

Mer information finns i designavsnittet i den här användarmanualen. Du kan även bekräfta temperaturbegränsningarna för rörledningar av plast med din leverantör.

Installationer delas in i två allmänna tillämpningskategorier:

• Inuti byggnader

• Utanför byggnader

Tillämpningskategorin Utanför byggnader kan delas in i ytterligare kategorier:

• i luft

• i markinstallation, som visas på bilderna ovan.

Installation inuti byggnader

Vattenledningsrör installerade inuti byggnader, där temperaturen kan sjunka till under 0 °C, t ex ouppvärmda parkeringshus.

Installation av elektriska värmekablar i denna typ av tillämpningsområde för att garantera hållbart vattenflöde och förhindra isbildning rekommenderas starkt och krävs i många fall enligt lagstiftningen.

För mer information hänvisas till lokala byggnormer.

Installation utomhus, ovan jord

Rörledningar installerade utanför byggnader är i särskilt stort behov av frostskydd.

Det primära skyddet görs i form av isolering, men för att skydda rören under extrema väderförhållanden är det fördelaktigt att installera ett elektriskt värmesystem (kablar och termostat) om de ekonomiska förutsättningarna finnes.

Exempel på sådana installationer finns: på tak till köpcentrum, kontorsbyggnader, hotell eller på allmännyttiga byggnader som vattenstationer.

Installation utomhus i marken

Isolerade vattenledningar skyddade med elektriska värmesystem kan installeras i marken på ett grundare djup.

I vissa områden, där marken utgörs av solitt berg, är detta den enklaste och mest ekonomiska lösningen.

Installationsplatsen för elektriska värmekablar måste vara tydligt markerad i överensstämmelse med nationell ellagstiftning. Märkningen ska omfatta minst en gul eller röd varningsetikett som indikerar matningsspänningsnivå.

Om kabeln inte är skyddad av ett betongblock eller liknande bör dessutom en tjock plasttejp placeras ovanpå och något över kabeln utmed hela dess längd. Detta för att minimera risken för mekanisk skada under eventuellt framtida grävarbete.

6 Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

3. Produkter

Värmekablar

Följande värmekablar kan användas för att skydda vattenledningssystem:

Värmekablar för installation på rör:

• Resistiva (konstant wattal): DEVIflex™ 6T, DEVIflex™ 10T, DEVIflex™ 18T; DEVIpipeheat™ 10; DEVIbasic™ 10S, DEVIbasic™ 20S.

• Självbegränsande kablar (SLC; varierande wattal): DEVIpipeguard™ 10, DEVIpipeguard™ 25, DEVIpipeguard™ 33; DEVIiceguard™ 18.

Värmekablar för installation i rör: DEVIaqua™ 9T

Den här kabeltypen som beskrivits för ”installation i rör” är godkänd, i enlighet med GDV, för användning i kontakt med dricksvatten.

Värmekabeln är relativt stel, vilket underlättar installationen. Polyetylenbeläggningen förhindrar eventuella effektförändringar eller smakförändringar hos dricksvatten.

De självbegränsande värmekablarna är utrustade med en temperaturkänslig halvledare placerad mellan två parallella kopparledare. När ledarna ansluts till elnätet flödar strömmen genom den temperaturkänsliga enheten som börjar värmas upp. När enheten värms upp ökar resistansen vilket gör att strömmen och därmed värmeeffekten minskar. Detta gör kablarna självbegränsande.

Sådan oberoende reglering av värmeeffekten sker i hela kabeln i förhållande till den faktiska omgivningstemperaturen. När omgivningstemperaturen stiger minskar kabelns värmeavgivning.

Den här självbegränsande förmågan gör det möjligt att undvika överhettning i kabeln även om två kablar korsas eller vidrör varandra.

Eftersom de har autonom strömförsörjning kan självbegränsande värmekablar kortas eller förlängas på valfri plats. Detta förenklar kabelplanering och installation.

För att begränsa energiförbrukningen ska värmekabeln sättas på/stängas av, om dess fullständiga längd överstiger cirka 3 m, med hjälp av t ex en DEVIreg™-termostat.

Resistiva kablar

DEVIbasic™

DEVIﬂex™

Självbegränsande kablar

DEVIpipeheat™ 10

DEVIpipeguard™10

DEVIpipeguard™ 25

DEVIpipeguard™ 33

DEVIaqua™

DEVIiceguard™ 18

7Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

Termostater

För att styra ett värmesystem för rör rekommenderas en termostat av typen DEVIreg™ 330 (5–45 °C) med DIN-skenfäste och rör- eller väggmonterad DEVIreg™ 610 (IP44).

Alla termostater är utrustade med ledningstemperaturgivare i uppsättningar – NTC 15 kOhm @ 25 °C, 3 m.

Fixering och anslutning

Fastsättning av en kabel på rör av plast eller metall med hjälp av självhäftande aluminiumtejp rekommenderas.

Ett större urval av anslutningssatser, krymprör eller systemsatser är tillgängliga för anslutning och sammankoppling av värmekablar (inklusive SLC) till strömförsörjningen och till varandra. Se även nästa sida.

Ett större urval av anslutningstillbehör (fasta såväl som tillhörande krympröret) för självbegränsande värmekablar är tillgängligt.

Mer information finns i DEVI:s produktprogram eller också kan du kontakta din lokala DEVI-leverantör.

Självbegränsande kabel till sats för dosanslutning (#19400100)

Anslutningssats för självbegränsande kabel (#19 400126)

DEVIreg™ 330 DE VIreg™ 610

8 Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

Limmad aluminiumtejp med varningsskyltar (#19805076)

Kopplingsdosa (#19400167)

DEVI EasyConnect

EC-1 (98300870).

Anslutningssats för strömförsörjning

värmekabel

strömförsörjning

ECM

ECF

monteringsvy monteringsvy monteringsvy

EC-ETK (98300872).

Sats med slutkontakt

ändhylsa ändhylsa

EC-2 (98300875).

Anslutningssats till strömförsörjning för två kablar

värmekabel värmekabel

ECS

ECEM

ECF

strömförsörjning

EC-1 + ETK (98300873).

Anslutning till strömförsörjning med slutkontakt

ECM

ECF

värmekabel

ECM

EC-3 (98300876).

Anslutningssats till strömförsörjning för 3 kablar

ECS

ECF

strömförsörjning

ECM

EC-T1 (98300871).

anslutningssats för 2 värmekablar

ECM

ECF

värmekabel

EC-T2 (98300874).

Sats för värmekabelförgrening – 1 till 2

ECM

ECS

ECM

ECEM

värmekabel

monteringsvy

EC-JB4 (98300877).

Kopplingsdosa för anslutning av 4 värmekablar 1–4.

ECF

Exempel på DEVI EasyConnect-tillämpning

EC-1 + ETK

ECEM

ECM ETK

ECF

EC-2 EC-T2

EC-1

ECM

ECF

ECEM

ECS

ECM

ECF

ECEM

ECS

ECM

monteringsvymonteringsvy

ECM

ECF

ECM

EC-T1

ECF – eluttag (hona), ECM – stickkontakt (hane),

ECEM – stickkontaktskydd (hane), ECS – fördelningsblock.

EC-ETK

9Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

Produktöversikt för frostskyddssystem för rör

Produkt Alternativ Beskrivning

DEVIﬂex™ Resistiv värmekabel

DEVIbasic™ Resistiv värmekabel

DEVIaqua™ Resistiv värmekabel

DEVIiceguard™ Självbegränsande värmekablar

DEVIpipeguard™ Självbegränsande värmekablar

DEVIpipeheat™ Självbegränsande värmekabel

DEVIreg™-termostat DEVIreg™ 330 (5…45 °C)

DEVIreg™-termostat DEVIreg™ 610 -10…+50 °C, 10 A, IP44, vägg-/rörinstallation

Temperaturgivare 10 m, PVC Kabelgivare, Ø 8 mm, IP65, NTC 15 kOhm @ 25 °C

Temperaturgivare 40 m (Santoprene) Kabelgivare, Ø 5 mm, IP67, NTC 15 kOhm @ 25 °C

Monteringssats

Fixering Aluminiumtejp

DEVIﬂex™ 6T, 230 V; DEVIﬂex™ 10T, 230 V; DEVIﬂex™ 18T, 230 V

DEVIbasic™10S, 230 V, på trumma; DEVIbasic™20S, 230 V, på trumma; DEVIbasic™20S, 400 V, på trumma

DEVIaqua™ 9T med 3/4+1” rörkoppling

DEVIiceguard™ 18, med stickkontakt, 2–50 m; DEVIiceguard™ 18, på trumma

DEVIpipeguard™ 10, på trumma DEVIpipeguard™ 25, på trumma DEVIpipeguard™ 33, på trumma

DEVIpipeheat™ 10 med stickkontakt, 2–25 m. Tillbehör: 3/4”+1” rörkoppling (13 bar @ 22 °C)

DEVIcrimp™ CS2A/CS2B och andra monteringssatser

Dubbelledare, 100 % skärm. 6, 10 or 18 W/m (230 V); Ø 6,9 mm. DIN IEC 60800:2009 M2

Enkelledare, ledningsskärm 10 W/m (230 V), 20 W/m (230 V/400 V); Ø 5,5 mm. DIN IEC 60800:1992 M2

Dubbelledare, ledningsskärm, 9 W/m (230 V); Ø 5,7 mm Godkänd för användning i dricksvatten.

18 W/m @ 0 °C. 11,8 x 5,8 mm.

10 W/m @ 10 °C 25 W/m @ 10 °C 33 W/m @ 10 °C 11,8 x 5,8 mm

10 W/m @ 10 °C, 100 % skärm. 7,7 mm × 5,3 mm.

5...45 °C, 16 A, IP20, DIN-skena

För tvåledarkabel

Limmad aluminiumtejp 38 mm x 50 m; 0,06 mm; max. 75 °C

För information se DEVI-katalogen. Olika specifika monteringssatser är tillgängliga.

10 Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

4. Systemdesign

Effekten hos värmekablar installerade på rör ska inte vara mindre än den beräknade ytvärmeförlusten för röret multiplicerad med säkerhetsfaktor 1,3.

• isoleringstjockleken är minst densamma som rördiametern,

• omgivningstemperaturen inte sjunker under -30 °C.

• den temperatur som krävs inuti

OBS! För plaströr ska den linjära effekten av resistiva värmekablar inte överstiga 10 W/m. Denna begränsning gäller inte för självbegränsande kablar (SLC).

röret är 5 °C.

I de flesta fall är en effekt på 10 W/m tillräckligt om:

• Rördiametern inte överstiger 50 mm

Med andra ord krävs, vid ovan beskrivna förhållanden, endast en kabelrad på 10 W/m (DEVIflex™ 10T,

Följande sidor hjälper dig steg för steg att fatta rätt designbeslut.

osv).

Frostskydd i rörsystem [W/m] Tabellen nedan visar en värmeförlust för en meter rör för olika rördimensioner, isoleringstjocklek och temperaturer.

För att fastställa värmeförlusten följer du rördiametern (i [mm] eller [tum]) i tabellens översta fält mot raden med isoleringstjocklek och genom att använda rätt temperaturskillnad

finner du värdet för värmeförlusten vid skärningspunkten. För den här tabellen är λ av isoleringsmaterial 0,04 W/m·K och säkerhetsfaktorn är 1,3.

Tabell med den minimala effekt som krävs angiven i [W/m], för raka rörledningar (utan flänsar, ventiler eller

T-förgreningar).

Inre rördia-

meter

Yttre rördia-

meter

Isolerings-

tjocklek

10 mm

20 mm

30 mm

40 mm

50 mm

75 mm

* NPS – nominell rörstorlek, DN – nominell diameter. Värden i tabellen kan beräknas med hjälp av formeln på nästa sida.

tum (NPS*)

mm (DN*) 15 20 25 32 40 50 65 80 90 100 115 125 150 200 250 300

mm 21 27 34 42 48 60 73 89 102 114 127 141 168 219 273 324

∆T, °C Värmeförlust för 1 meter rör, W/m ( λ = 0,04, säkerhetsfaktorn = 1,3)

20 9,8 11,8 14,1 16,8 18,8 22,7 27,0 32 36 40 45 49 58 75 92 109 25 12,2 14,7 17,6 21,0 23,4 28,4 34 40 46 51 56 62 73 93 115 136 30 14,6 17,7 21,2 25,2 28,1 34 40 48 55 61 67 74 87 112 139 164 40 19,5 23,6 28,2 34 38 45 54 64 73 81 89 98 116 149 185 218 60 29,3 35 42 50 56 68 81 97 109 121 134 148 174 224 277 327 80 39,0 47 56 67 75 91 108 129 146 162 179 197 232 299 370 436

100 48,8 59 71 84 94 114 135 161 182 202 223 246 290 374 462 545

20 6,1 7,2 8,4 9,8 10,8 12,8 14,9 17,6 19,7 21,7 23,9 26,2 31 39 48 56 25 7,7 9,0 10,5 12,2 13,5 16,0 18,7 22,0 24,7 27,1 30 33 38 49 60 70 30 9,2 10,8 12,6 14,6 16,2 19,2 22,4 26,4 30 33 36 39 46 58 72 84 40 12,2 14,4 16,8 19,5 21,6 25,6 30 35 39 43 48 52 61 78 96 112 60 18,4 21,6 25,2 29,3 32 38 45 53 59 65 72 78 92 117 143 168 80 24,5 28,7 34 39 43 51 60 70 79 87 95 105 122 156 191 224

100 30,6 36 42 49 54 64 75 88 99 109 119 131 153 195 239 281

20 4,8 5,6 6,4 7,4 8,1 9,4 10,9 12,7 14,1 15,4 16,9 18,4 21,4 27,0 33 38 25 6,0 7,0 8,0 9,2 10,1 11,8 13,6 15,8 17,6 19,3 21,1 23,0 26,7 34 41 48 30 7,3 8,4 9,6 11,0 12,1 14,1 16,3 19,0 21,2 23,2 25,3 27,6 32 40 49 58 40 9,7 11,2 12,8 14,7 16,1 18,8 21,8 25,3 28,2 31 34 37 43 54 66 77 60 14,5 16,7 19,3 22,1 24,2 28,3 33 38 42 46 51 55 64 81 99 115 80 19,4 22,3 25,7 29,4 32 44 51 56 62 68 74 86 108 131 154

100 24,2 27,9 32 37 40 47 54 63 71 77 84 92 107 135 164 192

20 4,2 4,7 5,4 6,1 6,7 7,7 8,8 10,2 11,3 12,3 13,4 14,5 16,8 21,0 25,4 29,6 25 5,2 5,9 6,7 7,7 8,3 9,6 11,0 12,7 14,1 15,4 16,7 18,2 21,0 26,2 32 37 30 6,2 7,1 8,1 9,2 10,0 11,6 13,2 15,3 16,9 18,4 20,1 21,8 25,2 31 38 44 40 8,3 9,5 10,8 12,2 13,3 15,4 17,7 20,4 22,6 24,6 26,7 29,1 34 42 51 59 60 12,5 14,2 16,2 18,4 20,0 23,1 26,5 31 34 37 40 44 50 63 76 89 80 16,6 19,0 21,6 24,5 26,6 31 35 41 45 49 53 58 67 84 102 118

100 20,8 23,7 27,0 31 33 39 44 51 56 61 67 73 84 105 127 148

20 3,7 4,2 4,8 5,4 5,8 6,7 7,6 8,7 9,6 10,4 11,2 12,2 14,0 17,4 20,9 24,3 25 4,7 5,3 6,0 6,7 7,3 8,3 9,5 10,8 11,9 13,0 14,1 15,2 17,5 21,7 26,2 30,4 30 5,6 6,3 7,1 8,0 8,7 10,0 11,4 13,0 14,3 15,6 16,9 18,3 21,0 26,0 31 36 40 7,5 8,4 9,5 10,7 11,6 13,3 15,1 17,3 19,1 20,7 22,5 24,4 28,0 35 42 49 60 11,2 12,7 14,3 16,1 17,4 20,0 22,7 26,0 28,7 31 34 37 42 52 63 73 80 14,9 16,9 19,0 21,4 23,2 26,6 30 35 38 41 45 49 56 69 84 97

100 18,6 21,1 23,8 26,8 29,0 33 38 43 48 52 56 61 70 87 105 121

20 3,1 3,5 3,9 4,3 4,6 5,2 5,8 6,6 7,2 7,8 8,4 9,0 10,2 12,5 14,9 17,2 25 3,9 4,3 4,8 5,4 5,8 6,5 7,3 8,3 9,0 9,7 10,5 11,3 12,8 15,6 18,6 21,5 30 4,7 5,2 5,8 6,4 6,9 7,8 8,8 9,9 10,8 11,7 12,6 13,5 15,4 18,8 22,4 25,7 40 6,2 6,9 7,7 8,6 9,2 10,4 11,7 13,2 14,4 15,6 16,8 18,0 20,5 25,0 29,8 34 60 9,3 10,4 11,6 12,9 13,8 15,6 17,5 19,8 21,7 23,3 25,1 27,0 31 38 45 51 80 12,5 13,9 15,5 17,2 18,4 20,9 23,4 26,4 28,9 31 34 36 41 50 60 69

100 15,6 17,4 19,3 21,5 23,0 26,1 29,2 33 36 39 42 45 51 63 75 86

½ ¾ 1 1¼ 1½ 2 2½ 3 3½ 4 4½ 5 6 8 10 12

11Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

4.1. Systemdesign steg för steg

På följande sidor ges en enkel designguide, steg för steg, för val av frostskyddssystem för rör från DEVI.

De rekommendationer som tillhandahålls gäller både för kablar med konstant wattal och självbegränsande kablar, såväl som för termostater och tillbehör.

Steg 1 2 3 4 5

Beräkning av värmeförlust

Produktutbud

Det detaljerade exemplet tillhandahålls i slutet av detta kapitel.

Steg 1 2 3 4 5

De viktigaste faktorerna för att fastställa rörets värmeförluster är följande:

• Rördiameter

• Isoleringstjocklek

• Skillnad mellan innertemperatur

(önskad bibehållen temperatur) och yttertemperaturen för röret (t ex utomhus), dvs temperaturen på installationsplatsen.

Steg 1 2 3 4 5

Beräkning av värmeförlust

Urval av kabellängder

Regulatorurval

Urval av tillbehör

Följande formel används för beräkning av värmeförluster för den totala längden av ett rör som ska skyddas:

Q [W] =

2 · π · λ · l · (tu - to)

 1,3

ln (D/d)

Där:

D [m] - är yttre rördiameter inkl. isolering d [m] - är rördiameter utan isolering l [m] - är rörets totala längd tu [°C] - är önskad bibehållen temperatur to [°C] - är utomhustemperatur λ [W/m°C] - är isoleringens termiska ledningsförmåga 1,3 - är säkerhetsfaktor

λ värde för standardisoleringsmaterial (som glasull eller styropor), är inställt på 0,04 W/mK.

Värmeförlustvärden från tabellen på föregående sida beräknade med hjälp av ovanstående formel delad

lnX

0,0

0,4

0,7

0,9

1,1

1,3

1,0

1,5

2,0

2,5

3,0

3,5

med total rörlängd. De erhållna värdena är angivna i [W/m].

1,4

4,0

1,5

1,6

1,8

1,9

2,1

2,2

2,3

2,7

4,5

5,0

6,0

7,0

8,0

9,0

10,0

15, 0

Naturliga logaritmvärden (In) för D/d-förhållande i tabellen ovan där X = D/d.

3,0

20,0

3,2

25,0

12 Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

Steg 1 2 3 4 5

Produktutbud

Värmekablar med konstant wattal

Används vanligen när enkla, raka rörledningar installeras i en liknande termisk miljö.

I sådana fall beror valet av värmekabeln helt på rörets längd.

Vid installation av nya rör, eller längre rörledningar, är användning av yttre värmekablar på röret att föredra.

För kortare eller befintliga rör är installation av värmekablar i rören det enda möjliga eller tillgängliga alternativet.

Det finns tre olika kablar som kan väljas med olika linjär effekt (6 W/m, 10 W/m eller 18 W/m). Det är nödvändigt att välja en värmekabel med en effekt motsvarande eller högre än den som beräknats med hjälp av formeln (inklusive säkerhetsfaktor 1,3).

Kabeleffekter beräknas för 230 V. För 220 V ska det effektvärde som visas i [W] multipliceras med faktor 0,91.

T.ex. DEVIflex™ 10T, 60 mm med en effekt på 600 W vid 230 V, har endast en effekt på 546 W vid 220 V.

Exempel (se även Steg 1)

• Rördiameter D = Ø 65 mm

• Isoleringstjocklek = 20 mm

• Termisk ledningsförmåga för isolering λ = 0,04

• Önskad temperatur tu = +10 °C

• Min. utomhustemperatur to =

-20 °C

Värmeförlust Q beräknas med hjälp av formeln från Steg 1 eller med tabellen på sida 11.

Q = 16 W/m

DEVI flex™ 6T

Utgång

(W)

180 30 250 40 310 50 345 60

415 70 500 80 540 90 653 100 720 115 770 129 870 140 915 160

1095 180 116 0 190 126 0 200

Längd

(m)

DE VIfl ex™ 10T

Utgång

(W)

20 2 40 4 60 6 80 8

100 10 205 20 290 30 390 40 505 50 600 60 695 70 790 80 920 90 990 10 0

1220 120

1410 140 1575 160 1760 180 199 0 200 2050 210

Längd

(m)

Urvalet är för DEVIflex™ 18T, med linjär effekt på 18 W/m.

DE VIf lex™ 18T

Utgång

(W)

130 7,3 270 15 395 22

535 29 680 37 820 44 935 52

1075 59 1220 68 134 0 74 1485 82 1625 90 1880 105 2135 118 2420 131 2775 155

Längd

(m)

13Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

Steg 1 2 3 4 5

W/m]

Produktutbud

Självbegränsande värmekablar (SLC)

Självbegränsande värmekablar används ofta för rörsystem med många förgreningar eftersom det är enklare att justera kabellängden efter lämplig rörlängd (självbegränsande värmekablar kan kapas i önskad längd så länge den maximala kabellängden bibehålls).

Den självbegränsande funktion som möjliggör effektjustering för de självbegränsande kablarna baserat på rörtemperaturen är ganska praktisk. Reglering av den självbegränsande kabeln med hjälp av en termostat rekommenderas på grund av att de självbegränsande kablarna används kontinuerligt, även om uppvärmning inte krävs.

När du väljer en självbegränsande värmekabel är det viktigt att undersöka om värmekabeln kan tillhandahålla den effekt som krävs vid önskad temperatur.

Exempel (se även Steg 1)

• Rördiameter D = Ø 65 mm

• Isoleringstjocklek = 20 mm

• Termisk ledningsförmåga för isolering λ = 0,04

• Önskad temperatur tu = +10 °C

• Min. utomhustemperatur to =

-20 °C

Värmeförlust Q beräknas med hjälp av formeln från Steg 1 eller med tabellen på sida 11.

Q = 16 W/m

Linjär eekt [

DEVIpipeheat™ 10 DEVIpipeguard™ 10 DEVIpipeguard™ 25 DEVIpipeguard™ 33 DEVIiceguard™ 18 DEVIhotwatt™ 55

Så här avläser du grafen

Rita en linje från önskat temperaturvärde (X-axeln) och en beräknad värmeförlusteffekt (Y-axeln).

Efter det letar du upp en värmekabel med effektvärden högre än (Y-axeln) skärningspunkten mellan temperatur- och effektlinjer.

0102030405

Beräknad värmeförlust

Qj= 16 W/m

Urvalet är för DEVIiceguard™ 18 med linjär effekt på 18 W/m vid 10 °C

Önskad temperatur

tu= +10 °C

Rörtemperatur [°C]

14 Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

Steg 1 2 3 4 5

DE VIfl ex™ 10T

Utgång

(W)

Längd

(m)

20 2 40 4 60 6

80 8 100 10 205 20 290 30 390 40 505 50 600 60 695 70 790 80 920 90 990 100

1220 120 1410 140 1575 160 1760 180 1990 200 2050 210

DEVI flex™ 6T

Utgång

(W)

Längd

(m)

180 30 250 40

310 50

345 60

415 70 500 80 540 90 653 100 720 115 770 129 870 140

915 160

1095 180 116 0 190 1260 200

Värmekablar med konstant wattal

Alla DEVIflex™-värmekablar med konstant wattal är tillverkade i specifika längder. En produkt som ska väljas ska vara av samma längd eller längre än hela längden på det rör som ska skyddas.

Om det skyddade röret är utrustat med delar som flänsar, ventiler, stöd, T-förgreningar eller spridare ska kabellängden ökas. I detta fall ska beräkningsformeln i kapitel 4.1 användas.

Viktigt:

Det är strängt förbjudet att kapa en kabel med konstant wattal. Om överflödig kabellängd finns ska den lindas runt röret och när det gäller metallrör så ska den dras utmed röret vid dess slut.

Urval av kabellängder

Exempel: Rörlängd L = 50 m,

Q = 16 W/m (som tidigare)

DE VIf lex™ 18T

Utgång

(W)

130 7,3 270 15 395 22 535 29 680 37 820 44

935 52 1075 59 1220 68

134 0 74 1485 82 1625 90 1880 105

2135 118

2420 131 2775 155

Längd

(m)

Kabeln är ansluten i sin fulla längd till strömförsörjningen och den används till full kapacitet. Kabeln måste användas i dess totala längd. Att minska kabellängden genom att kapa den är strängt förbjudet.

Spirallindning av värmekabeln runt röret ger bättre värmefördelning och skydd, men kräver större utrymme runt röret under installation och kan därmed vara ogenomförbart i vissa fall.

Fler råd om kabelplacering finns i kapitel 5.1 (Installation).

Anslutningspunkt

Stålrör

Anslutningspunkt

Stål och plaströr

Värmekabel med L = 52 m och 935 W effekt väljs.

= 52 m

kabel

= 52 m

kabel

15Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

Steg 1 2 3 4 5

Självbegränsande värmekablar

Självbegränsande värmekablar är tillgängliga på trummor och kan kapas direkt till önskad längd. Den maximala längden på självbegränsande värmekablar fastställs genom: kabeltyp, starttemperatur och säkringsstorlek.

Längden på en självbegränsande värmekabel ska ökas om ventiler, flänsar och dylikt finns, på samma sätt som för kablar med konstant wattal (mer information finns i kapitel 4.1).

Maximal längd för anslutna självbegränsande värmekablar

Den maximala längden på den totala (alla delar) självbegränsande värmekabeln får inte överstiga värdet för den aktuella kabeln inkluderat i tabellen nedan.

Total kabellängd L

= del 1 + del 2 + del 3 ≤

total

≤ max. tillåten längd (L

max kabel

)

Urval av kabellängder

Exempel: Rörlängd L = 50 m DEVIiceguard™ 18–50 m

Q = 16 W/m

Urvalet är för DEVIiceguard™ 18 med 50 m längd.

230 V strömförsörjning

< L

total

del 1

max

del 2

Exempel: Vid en starttemperatur på +10 °C, 10 En säkring DEVIpipeguard™ 18, L

max kabel

= 58 m

del 3

Maximala längdvärden för självbegränsande kablar vid olika starttemperaturer och säkringsstorlekar

Max. längd på värmekabel vid 230 V [m]

DEVIpipeguard™ 10 DEVIiceguard™ 18 DEVIpipeguard™ 25 DEVIpipeguard™ 33

Säkringsstorlek C egenskaper

Starttemperatur

-20 ° C 97 15 6 226 226 35 56 70 87 46 74 11 6 146 28 45 71 91

-10 ° C 110 17 6 226 226 39 63 79 99 52 84 131 146 32 51 81 103

0 °C 119 191 226 226 43 70 88 110 58 93 146 14 6 36 58 91 117

+10 °C 11 9 191 226 226 58 93 116 145 58 93 146 14 6 42 67 105 12 0

10A 16A 25A 32A 10A 16A 20A 25A 10A 16A 25A 32A 10A 16A 25A 32A

Maximala kabellängder fastställs för de fall där kabeln är påslagen och ouppvärmd.

I detta fall är energiförbrukningen inom 1,8–2,3 gånger dess nominella värde, när den når sin drifttemperatur.

16 Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

Starttemperaturen är den aktuella omgivningstemperatur då den självbegränsande kabeln slås på. Denna temperatur motsvarar mycket ofta de önskade bibehållna temperaturvärdena.

Steg 1 2 3 4 5

Regulatorurval

Temperaturreglering

Värmekablar med konstant wattal såväl som självbegränsande kablar kräver en termostat för reglering. Termostaten garanterar att en konstant temperatur bibehålls och att värmen sätts på vid behov, samtidigt som energianvändningen begränsas, även för självbegränsande kablar som alltid är påslagna även om det inte är ett krav.

Valet av termostat beror på den specifika installationen. De vanligaste systemen beskrivs på den här sidan och de har antingen en givare placerad direkt på röret (under isoleringen) eller så är de kopplade till lufttemperaturgivaren.

System med en givare installerad direkt på det rör som ska skyddas är mest användbara.

Temperaturreglering med hjälp av luftgivare

Det här systemet är baserat på den luftgivare som är installerad nära det skyddade röret och som sätter på uppvärmningen när omgivningstemperaturen sjunker under det angivna värdet.

termostat lufttemperaturgivare

Frostskyddsinstallation.

Rör med olika diametrar. Installation kompletterad med självbegränsande värmekabel.

termostat

Rörmonterad givare

Frostskyddsinstallation.

Rör med olika diametrar. Installation kompletterad med kabel med konstant wattal.

termostat

Rörmonterad givare

termostat

Rörmonterad givare

Om storleken på värmeenheterna överstiger den maximala gränsen som fastställts av termostaten, måste anslutning till fler värmeenheter säkerställas med hjälp av reläer/ brytare. I sådana installationer, kan en termostat reglera flera värmeelement.

En sådan lösning används primärt tillsammans med självbegränsande värmekablar.

Fördelar med det här systemet visualiseras bäst i reglering av frostskyddssystem, där rör har olika storlekar och isoleringstjocklek.

Temperaturreglering med hjälp av givare på rören

Denna typ av installation där givaren är placerad direkt på röret under isoleringen är en mer precis och energieffektiv regleringsmetod än installationer med luftgivaren.

Reglering med hjälp av givare på rören används ofta för system med många rör och förgreningar och med olika temperaturinställningar eller temperaturförhållanden.

Det kräver fler termostater, vilket visas på bilden och är nödvändigt om:

• rör har olika storlek eller isoleringstjocklek;

• temperaturförhållandena växlar, t.ex. för rör som går inifrån en byggnad till dess utsida, och tillbaka in i byggnaden, eller är installerade ovan eller under mark;

• kombinerade rör med stillastående eller flödande vatten;

• rör som innehåller någon typ av vätska som är känslig för snabba temperaturväxlingar

Denna typ av reglering med givare på rören krävs när installation utförs med kablar med konstant wattal, eller på plaströr (t.ex. PVC, PP, PE, PE-X).

17Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

värmekabel

(under tejpen)

aluminium-

me- tall-

tillämpn. 1,5 m tejp på 1 m

rör (rördimension Ø 150

mm)

kopplingsdosa

strömanslutning

värmekabel)

med konstant

värmekabel)

inkörsport

Steg 1 2 3 4 5

Valet av termostat är också knutet till dess temperaturområde, förväntad installationsplats (i DIN-skenlåda eller utomhus) och eventuella ytterligare krav.

Givarplacering

Givare för frostskyddssystem för rör ska installeras på den plats som är mest representativ för installationen, dvs. vid den förväntat kallaste punkten i installationen (t.ex. på den rördel som är riktad mot entrén till det ouppvärmda parkeringshuset).

Regulatorurval

termostat

Exempel:

Rörlängd 50 m: en frostskyddsinstallation med en självbegränsande kabel av typen DEVIiceguard™ 18 med DIN-skenfäste. Bibehållen temperatur = +10 °C.

underjordisk P-plats

givarplacering

Lösningen är DEVIreg™ 330 (-10... +10 °C), men DEVIreg™ 330 (+5... +45 °C) kan också övervägas. Mer information finns i kapitel 3 (Produkter) eller i DEVI:s produktkatalog.

Steg 1 2 3 4 5

Kablar med konstant wattal och självbegränsande kablar

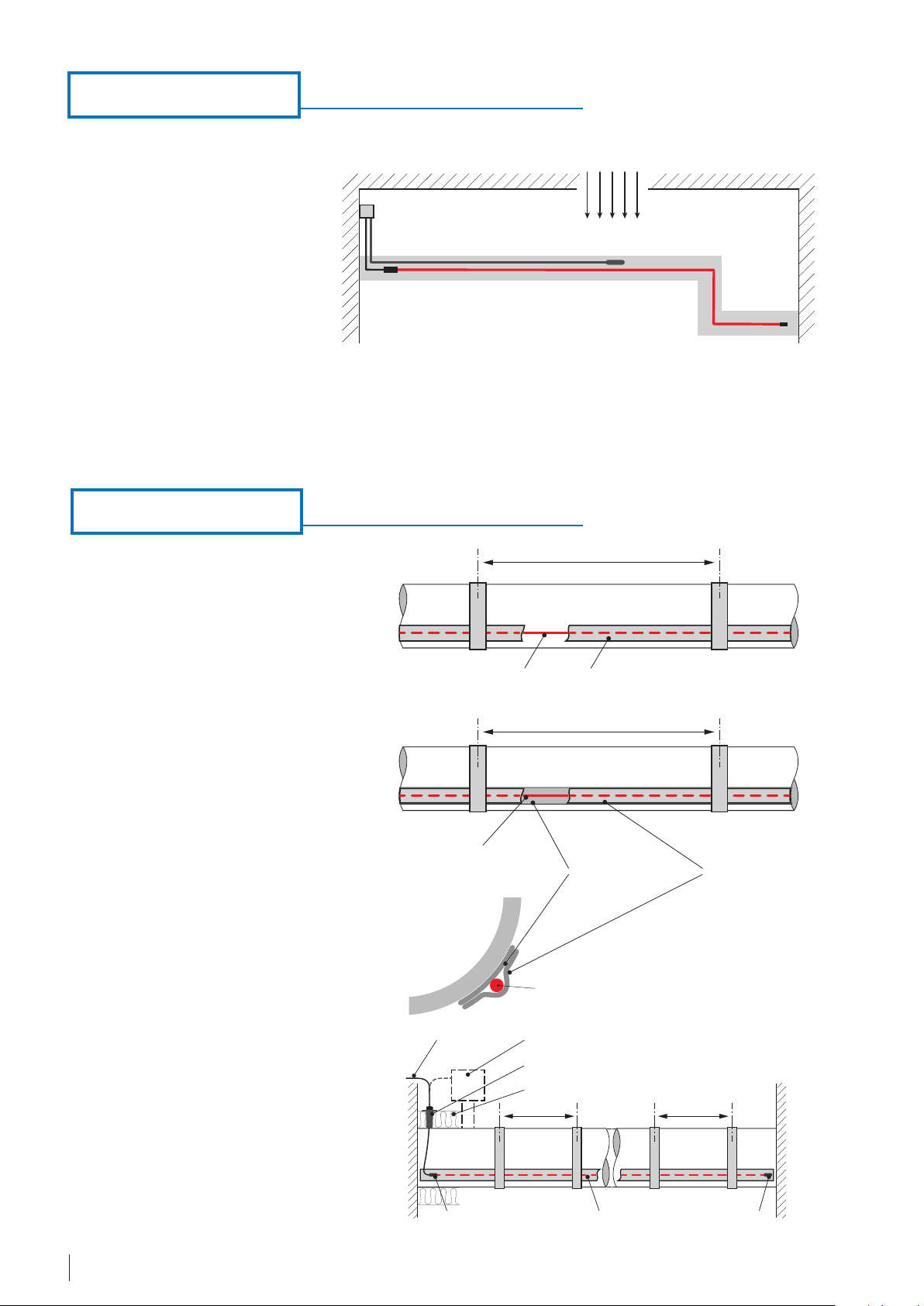

Om rören är av metall kan värmekabeln sättas fast vid röret med hjälp av en aluminiumtejp placerad i intervaller med cirka en meters mellanrum. Följaktligen måste värmekabeln täckas i dess totala längd med aluminiumtejp för att säkra kablarna vid röret.

Om rören är gjorda av plast måste aluminiumtejpen fästas på röret där värmekabeln ska placeras innan kabeln monteras på röret. Den andra delen av installationsprocessen liknar den för installationen på metallrör.

Urval av kopplingsdosor och tillbehör för kablar med konstant wattal

Kablar med konstant wattal är utrustade med kopplingsdosor, så inga ytterligare anslutningstillbehör behövs.

Om en elektrisk anslutningspunkt kräver det, kan en kopplingsdosa användas.

Urval av tillbehör

metall-

pla-

strör

värmekabel (mellan lager av

aluminiumtejp)

värmekabel

(under tejpen)

värmekabel (mellan lager av

aluminium-

första lager av

aluminiumtejp)

installation genom isoleringen

rörinstallation

tillämpn. 1,5 m tejp på 1 m

rör (rördimension Ø 150

mm)

andra lager av

tillämpn. 2,5 m tejp på 1 m

rör (rördimension Ø 150

mm)

1 1

ändavslut (del av

18 Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

DEVIex™ kabel

ändhylsa (del av

Steg 1 2 3 4 5

1 st. genom isoleringssats

Komplett sats för 1 förgrening:

1 st. genom isoleringssats

Urval av tillbehör

Urval av anslutningstillbehör för självbegränsande värmekablar

1 st. anslutningsbox 3 st. anslutning till box 1 st. fäste 3 st. genom isoleringssats

fäste

anslutning till box

till strömförsörjning 230 V

anslutning till box

Utöver anslutningssatser för krymprör tillhandahåller DEVI ett brett urval av lättanvända anslutningssatser för självbegränsande värmekablar.

Mer information finns i kapitel 3 (Produkter) och i DEVI:s produktkatalog.

genom isoleringssats

till strömförsörjning 230 V

Tillbehörssats för anslutning till strömförsörjning (alternativ nr 1): 1 st. anslutningsbox 1 st. anslutning till box 1 st. fäste

strömkabel

Sats för anslutning av självbegränsande kabel till självbegränsande kabel

Tillbehörssats för anslutning till strömförsörjning (alternativ nr 2): 1 st. sats för anslutning av självbegränsande kabel till självbegränsande kabel

slutenhet från anslut-

ning till box

slutenhet från anslut-

ning till box

Anslutningssatser för anslutning till dosa och självbegränsande kablar till andra självbegränsande kablar innehåller även slutenheter.

Anslutning till strömförsörjningen

kan göras med en värmekabel ansluten via en kopplingsdosa (alternativ nr 1), eller sluta med en kall ledning ansluten med hjälp av alternativ nr 2.

19Användarmanual · Frostskydd av rör · AB213486470193SV-SE0102 · ©DEVI

5. Installation

5.1. Allmän information

Rörens skick

Före installation av värmekablar är det viktigt att kontrollera röret för att upptäcka eventuella tecken på skador eller läckage.

Rören ska isoleras eftersom det reducerar värmeförluster avsevärt. Detta gäller för alla rör oavsett om de är under eller ovan mark.

Kabeln ska fästas vid röret försiktigt så att den inte skadas. Kabeln ska fästas vid röret i dess fulla längd med hjälp av aluminiumtejp och INTE plasttejp (t.ex. PVC) eftersom den innehåller mjukgörare.

Kabeln ska läggas på sådant sätt att kontakt med vassa kanter på röret undviks. Att trampa på kablar ska undvikas och kablar ska alltid hanteras försiktigt.

Alla rörrännor ska vara tydligt markerade för att visa att värmekablar har installerats på/i dem. De ska även vara markerade med en tydlig varningsskylt, t.ex. ”VARNING:

VÄRMEKABLAR 230 VOLT”.

Isolerade rör måste vara markerade med en varningsskylt placerad på utsidan av isoleringsmaterialet.

Värmekabeln får inte dras med mer än 25 kg.

Elektriska förhållanden

Skärmarna för varje värmekabel måste vara jordade i enlighet med lokala elsäkerhetsregler.

Motståndet och isoleringsresistansen för värmekabeln måste kontrolleras både före och efter installation. Motståndsvärdet måste utvärderas i enlighet med indikationen på etiketten till kopplingsdosan.

Givarkabeln kan förlängas till en lämplig längd med hjälp av en kabel på min. 2 x 0,75 mm².

Kabeln är fäst vid röret med remsor av aluminiumtejp placerade i intervaller med cirka en meters mellanrum. När värmekabeln fästs vid röret, måste kabelns hela längd vara täckt av remsor av aluminiumtejp. Detta hindrar värmekabeln från att komma i direktkontakt med isoleringsmaterialet och garanterar en tät passning mellan rörytan och värmekabeln.

Innan värmekabeln fästs vid plaströret ska en hel remsa av aluminiumtejp fästas på röret där kabeln ska placeras. Detta säkerställer bättre värmefördelning till röret. Kablarna ska fästas vid den lägre delen av röret och/eller symmetriskt runt röret.

Anslutningsmuffen mellan värmekabeln och den kalla ledningen ska också fixeras med aluminiumtejp.

Givarkabeln är fäst vid röret på samma sätt som värmekabeln. Spetsen vid givarens ände ska täckas med aluminiumtejp och positioneras centralt mellan kabelraderna och ovanpå röret om möjligt.

Värmekabeln får inte ledas genom ventiler. Värmekabeln är relativt stel, vilket underlättar installationen.

Kabeln måste fördelas jämnt och det är mycket viktigt att resistiva kablar inte korsas.

Rör isoleras vanligtvis med plastskum, mineralull eller någon annan typ av isolering som kan variera i tjocklek. I normala fall är tjockleken dock inte mindre än rörets diameter.

Isoleringen ska skyddas mot fukt och väta som skulle kunna skada isoleringen och minska dess effektivitet.

Se till att isolering med större innerdiameter väljs, med hänsyn till att rördiametern ökas på grund av installation av värmekabeln.

Installation under marken

Om kablar installeras över jord i kabelrännor ska dessa vara säkra och solida. De ska även vara markerade med en tydlig varningsskylt, t.ex.

”VARNING: VÄRMEKABLAR 230 V O LT ”.

När värmekablar installeras under marken läggs en plasttejp (röd, gul osv.) ovanpå rören/installationen för att indikera att kablar är placerade precis nedanför.

För denna typ av installation är det nödvändigt att mäta rörinstallationen exakt eftersom kabeln inte kan kapas eller böjas i en ögla.

Du kommer att behöva en monteringssats, DEVIcrimp™, för anslutning av kalla ledningar och ändmuff på värmekablar på trummor. Till exempel, DEVIcrimp™ monterings-/ reparationssats 2-led. CS2A/CS2B (produktnummer:

18055350).

Installationsexempel

Installation på specialflänsar och pumpar

Tänk alltid på att den minsta tolererbara böjningsdiametern är 25 mm (32 mm för DEVIiceguard

18)!

Värmekablar på specialflänsar, ventiler etc. bör alltid placeras så att de enkelt kan kontrolleras och bytas ut i samband med inspektion och reparation och så att de inte behöver skäras av!

Du kan undvika detta problem genom att vira en bit kabel i spiral runt specialflänsarna.

Exempel på kabelmontering på en fläns.

Exempel på montering av en självbegränsande kabel på rör med kopplingsdosa och metallfäste.

Ventil-

Aluminiumtejp

Värmekablar

Monteringsexempel runt en ventil och en stödfläns.

Stödfäste

Förklaringar för formler:

CC = π  d 

√

n2 - 1

n Antal kabelrader (minst 2 för DN125-200)

Heltal = raka kablar (enklare installation) Decimal = lindat runt rör

CC mm Centrumavstånd för lindad kabel

n = decimal

m Total längd på värmekabel

kabel

Observera maxlängden för självbegränsande kablar (se produktblad)

kabel

[m] = n · L

+ 0,5 · (C + FV + 2 · T)

rör

C Antal kabelanslutningar (0,5 m kabel var) FV Antal ﬂänsar/ventiler (0,5 m kabel var) T Antal T-förgreningar (1 m kabel var)

Tabell där fixeringsavståndet kabel-till-kabel presenteras när mer än 1 meter kabel används på ett 1 meter långt rör.

Yttre rördia-

meter

[mm]

Inre rördia-

meter

[mm]

Inre rördia-

meter

[tum]

Kabellängd i [m] för respektive rördiameter

1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9

C-C-avstånd [mm]

34 25 1 233 161 129 109 96 86 78 71 66 42 32 1 ¼ 288 199 159 135 118 106 96 88 82 48 40 1 ½ 329 227 182 154 135 121 110 101 93 60 50 2 411 284 227 192 169 151 137 126 117 76 65 2 ½ 521 360 287 244 214 191 174 160 148

89 80 3 610 422 337 285 250 224 203 187 173 102 90 3 ½ 699 483 386 327 287 257 233 214 198 114 100 4 782 540 431 366 320 287 261 239 222 141 125 5 967 668 533 452 396 355 322 296 274 168 150 6 1152 796 635 539 472 423 384 353 327 219 200 8 1501 1037 828 702 615 551 500 460 426

Exempel

Ett 12 meter DN50 (Ø 60 mm) dräneringsrör med 20 mm isolering och en dräneringsventil behöver frostskydd ner till -25 °C (∆t = 30 K).

Den speciﬁka värmeförlusten q

rör

beror på rördiametern, isoleringstjockleken och temperaturskillnaden. Den speciﬁka värmeförlusten q

rör

från beräkningen i tabellen på sida 22 = 15–25 W/m (gul).

Snabblösningsguide

Om du inte har behov av att göra en beräkning av värmeförlusten, kommer följande tabell hjälpa dig att snabbt hitta rätt produkt för frostskydd av rör.

Så här använder du tabellen nedan

Baserat på känd rördiameter t ex Ø60 mm, med 20 mm isolering och ∆t av 30K.

λ betecknar den termiska ledningsförmågan för isolering ≈ 0,04 W/mK.

= 1,3 

2π . λ . ∆t

d 60

rör

= 1,3 

2π  0,04  30

100

= 19,2

Exakt rörvärmeförlust

Lösning: 1 rad DEVIpipeguard 25 W/m med 1 kabelanslutning väljs.

1. Du hittar rörstorleken i mm eller tum i det översta fältet i tabellen.

2. Temperaturskillnaden (∆t) anges i kolumnen längst till vänster.

3. Isoleringstjocklek anges i motsvarande RAW (20 mm).

4. Följ de vertikala och horisontella raderna tills de möts.

Kabellängd: L

kabel

= n · L

+ 0,5 · (C + FV + 2 · T) =

rör

=1 · 12 + 0,5 · (1 · 0,5 + 1 + 2 · 0) = 13 m

W m

Styrenheten Devireg™ 610 med en givarkabel väljs för att sättas fast mellan röret och isoleringen.

Alternativt kan man välja 2 parallella rader av DEVIﬂex™ 10T 15 m, med en total längd på 30.

Enligt tabellen på föregående sida är minimal effekt som ska installeras för att skydda röret från frysning: 15–25 W/m.

Kom ihåg att företrädesvis välja alternativet med högre effekt, dvs 20–25 W/m.

Tabell där den minimala effekt som krävs angiven i [W/m], presenteras för raka rörledningar (utan flänsar, ventiler

eller T-förgreningar).

Speciﬁk rörvärmeförlust q

∆T Isolering Nominell rörstorlek NPS [tum], DN [mm]

[K] [mm] ½”

¾” 20

1”

1¼”

1½”

2”

2½”

rör

3”

4”

100

5”

125

6”

150

8”

200

Du hittar en lämplig typ och ett lämpligt antal värmekablar för att skydda röret i följande tabell.

Antal kabelrader

DEVIﬂex™ 6T

DEVIﬂex™ konstant wattal

DEVIaqua™ 9T (i rör)

DEVIﬂex™ 10T DEVIﬂex™ 18T

DEVIpipeheat™ 10 (i rör)

Självbegränsande kabel

DEVIpipeguard™10 DEVIpipeguard™15 DEVIpipeguard™ 25

Kabeleﬀekt q

kabel

[W/m]

0 - 6 6 - 10 10 - 15 15 - 25 25 - 50 >50

1 1 1 1

2 1 1 1

2 1

2-3

Max. 4 Max. 3

Mer

isolering

1 1

2 1 1

2 1

krävs

5.2 Installationsdetaljer

Det ﬁnns ﬂera sätt att fästa kabeln vid röret:

1. En eller ﬂer kablar leds i en rak linje utmed sidan av röret, se ﬁg. 7 och ﬁg 8.

2. Kabeln fästs vid röret i vågor eller i en spiral, se ﬁg. 9.

3. Kabeln installeras inuti röret, se ﬁg. 10. Specialkoppling för rör (3/4”+1”, 10 bar @ 23 °C; medföljer DEVIaqua™), krävs för att ansluta värmekabeln till röret, se ﬁg. 11.

Värmekabeln monteras direkt på röret och säkras med aluminiumtejp för att säkerställa optimal kontakt (värmeöverföring) mellan kabeln och röret. Detsamma gäller för kabelgivare.

Innan värmekabeln fästs vid plaströret ska en hel remsa av aluminiumtejp fästas på röret där kabeln ska placeras.

Fig. 12 visar de rekommenderade sätten att montera kabelraderna, beroende på antalet värmekablar som ska placeras på röret.

Isolering

Givare

Aluminiumtejp

Värmekabel

Bild 7

Isolering Isolering Rör

Värmekabel

Bild 9

Givare

Värmekabel

Bild 8

Montering av värmekablar på rör med stor diameter (> Ø 100 mm)

För rör med större diameter rekommenderar vi starkt användning av jämnt fördelade längder på värmekabeln, med lägre linjär eﬀekt.

Isolering

Aluminiumtejp

Temperaturgivaren ska monteras i 90 graders vinkel från värmekabeln, räknat runt rörets omkrets, eller minst 5 cm bort från värmekabeln.

Helst ska den monteras på motsatt sida av röret, i förhållande till värmekabelns placering.

Bild 10

Bild 11

Exempel

För rördiameter Ø = 150 mm, med en beräknad värmeförlust på Q = 30 W/m, rekommenderas användning av två längder med linjär eﬀekt på 18 W/m, istället för en kabel med en eﬀekt på 33 W/m.

Rördiameter

20 – 100 1

125 – 200 2 250 – 400 3 450 – 600 4

Antal parallellt löpande

rader av värmekablar

Fig. 12. Rekommenderade sätt att montera kabelraderna.

230 V strömförsörjning

Exempel på en lösning där självbegränsande värmekablar används

Om den maximala längden på den självbegränsande kabeln överstiger den längd som visas på sida 16 (under sektionen om val av kabellängd), behöver den delas upp i mindre delar.

Indelning i kretsar – självbegränsande värmekablar

230 V strömförsörjning (krets nr 1)

del 1 del 3

Exempel

När DEVIpipeguard™ 10 väljs, och den totala kabellängden är 256 m:

Förväntad starttemperatur är -20 °C, önskad rörtemperatur är t = +5 °C, och maximal tillgänglig säkringsstorlek är: 16 A. Enligt en tabell på sida 16 är den maximala kabellängden för denna självbegränsande kabel endast 156 m. Det kommer att vara nödvändigt att dela in röret i två oberoende kretsar, med separata strömförsörjningspunkter, på det sätt som visas på bilden.

Exempel på uppdelning: Krets 1: del 1 + del 2 = 156 m Krets 2: del 3 + del 4 = 100 m

Exempel på en lösning där värmekablar med konstant wattal används

För värmekablar med konstant wattal är den maximala längden på kretsen begränsad av den maximala tillåtna längden på värmekabeln.

Eftersom värmekablarna med konstant wattal inte får kapas ansluts en ny kabel vid varje T-förgrening. Varje rör behöver ha en värmekabel som är utvald för att passa rörets längd.

Exempel

För frostskydd av ett metallrör som visas på bilden valdes följande lösning.

del 1

del 2

krets nr 1

del 1

krets nr 2

Indelning i kretsar – värmekablar med konstant wattal

(krets nr 1)

230 V strömför-

sörjning

(krets nr 2)

värmekabel

nr 2

värmekabel nr 1

rörlängd 36 m

värmekabel

nr 3

rörlängd 36 m

rörlängd 138 m

230 V strömförsörjning (krets nr 3)

230 V strömförsörj-

(krets nr 4)

värmekabel nr

Lorem ipsum

230 V strömförsörjning

ning

(krets nr 2)

del 3

del 4

rörlängd 28 m

• Värmekabel nr 1: DEVIﬂex™ 10T, 140 m

• Värmekabel nr 2: DEVIﬂex™ 10T, 40 m

• Värmekabel nr 3: DEVIﬂex™ 10T, 40 m

• Värmekabel nr 4: DEVIﬂex™ 10T, 30 m

5.3 Installationssammanfattning

20mm –25

DN25

1. Kontrollera det rörsystem som ska värmas upp och se till att rören är torra, släta och täta. Kontrollera och förbered reglercentralen.

9 3

4. Lindade kablar är fästa med aluminiumtejp på det sätt som visas, med cirka en meters mellanrum. Raka rader måste fästas enligt illustrationen klockan 5 eller 7. Kablar för montering i rör fästs direkt i röret och tätas.

2. Rita upp en plan för positionering av kabel/kablar, givare och termostat, kanelanslutningar, kalla ledningar, kopplingsdosa, kabelvägar och reglercentral.

5. Fäst aluminiumtejp under (obligatoriskt för plaströr) och ovanpå röret utmed hela kabelns längd. Se till att kablarna inte dras över vassa kanter utan avlastning och att kablar med konstant wattal inte korsar sig själva. Fäst kabeln på ett säkert sätt på röret med hjälp av tejp och var noga med att förhindra att luftﬁckor uppstår.

3. Kontrollera isoleringsmotståndet och Ohm-klassiﬁceringen av värmekablar. Jämför Ohmklassiﬁceringen med det nominella värdet på kabeletiketten.

6. Fäst och täck givaren och spetsen

på röret med aluminiumtejp. Förläng kalla ledningar/avslutningskablar och placera anslutningarna på en torr plats. Montera kopplingsdosan på eller nära röret och installera termostaten bredvid röret.

9. Kontrollera isoleringsresistansen och Ohm-klassiﬁceringen igen, samt jordningsmotstånd för kablar med konstant wattal.

7. Kontrollera isoleringsmotståndet och Ohm-klassiﬁceringen igen för kablar med konstant wattal. Anslut kablarna till kopplingsdosor och till reglercentralen.

8. Efter isolering ska säkerhetsmarkeringstejp fästas på isoleringshöljet eller rörrännorna med 5 m mellanrum. I underjordiska installationer måste en täckremsa med en varningsskylt läggas 10 cm över kablarna.

10. DEVIreg™-termostaten måste tas i drift enligt instruktionerna i termostatmanualen. Rekommenderad rörtemperaturinställning är +3 till +6 °C.

11. Informera slutanvändaren eller den som ansvarar för den dagliga driften om frostskyddssystemets hantering och underhåll.

12. Inför varje uppvärmningssäsong måste användaren kontrollera att det inte ﬁnns några fel i reglercentralen, termostaten eller givarna. Kontrollera isoleringsresistansen och Ohmklassiﬁceringen igen, samt jordningsmotstånd för kablar med konstant wattal.

5.4 Viktigt

Ingen aluminiumtejp orsakar överhettning av

kablar med konstant wattal.

Självbegränsande värmekablar kommer att

begränsa sig själva och värmen på ett

otillräckligt sätt.

Temperaturfördelning

Aluminiumtejp och isolering är viktiga i fråga om prestanda och mycket viktiga när det gäller plaströr. Ett DN50-plaströr (t ex PP) med 10 W/m vid referenstemperatur -10 °C visas under tre olika installationer.

Självbegränsande värmekablar och besparingar vid vänteläge med termostat

Installera alltid en termostat för självbegränsande kablar >3 m eftersom det

• förlänger kabelns livstid;

• sparar energianvändningen vid vänteläge;

• håller t ex dricksvatten kallt och färskt, när ingen värme behövs.

Aluminiumtejp ovanpå och under kabeln ger

bättre prestanda.

50 mm isolering bibehåller ∆t = 50K

Frostskydd i färskvattenrör

Exempel på 24 h temperaturcykel

Lufttemperatur

Vattentemperatur – Ingen termostat

Vattentemperatur – Termostat på +5 °C

Tidpunkt på dygnet

20 mm isolering bibehåller ∆t = 30K

Observera

6. Referensobjekt

GASTURBINANLÄGGNINGEN, i Tereshkovo, Ryssland

Frostskydd av rör.

Projektstorlek: DEVIpipeguard™ 33–170 m DEVIpipeguard™ 25–635 m DEVIreg™ 316 (10... +50 °С) – 17 st. Utomhusgivare GB IP-44–17 st. Anslutningssats för SL-kablar – 160 st. DEVIfast™ (25 m) – 36 st. Alutape 38 mm х 50 m – 1400 m

AB213486470193SVSE0102 | JUNI 22, 2021

SPAR ZENTRALE SALZBURG, Salzburg, Österrike

Frostskyddssystem på vattenledningar

Projektstorlek: DEVIpipeguard™ 10–700 m Centralt placerade regulatorer – 25 st.

Intelligent solutions with lasting eﬀect

Besök devi.se

Danfoss Frostskydd av rör Application guide [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
