Installationsguide
Frostskydd
Tak och hängrännor
electricheating.danfoss.com
Innehållsförteckning
1 Inledning . . . . . . . . . . . . . . . . . . . . . . 3
1.1 Säkerhetsanvisningar . . . . . . . . . . . . .3
1.2 Riktlinjer för installation . . . . . . . . . . . .4
2 Installation, steg för steg . . . . . . . . . . . . 5
2.1 CC-avstånd för värmekablar . . . . . . . . .5
2.2 Föreberedelse av installationsområdet . .7
3 Installera enheter . . . . . . . . . . . . . . . . .7
3.1 Installation av värmeenheter. . . . . . . . .7
4 Användningsområden . . . . . . . . . . . . . . 8
4.1 Frostskydd av tak och hängrännor . . . . .8
5 Valfria inställningar. . . . . . . . . . . . . . . . 9
1 Inledning
!
I den här installationsguiden refererar ordet ”värmeenhet” till både värmekablar och värmemattor.
Om orden ”värmekabel” eller ”värmematta” används,
gäller instruktionen endast för motsvarande typ av
enhet.
Alla mått, val av produkter, installation och drifttagning av en given installation ska utföras av en
behörig elinstallatör.
Alla tillämpningar som använder värmeenheter
eller termostater som köpts av användaren måste
godkännas av en auktoriserad elektriker innan
idrifttagning.
• Inklusive typ, storlek, installation och anslutningar av värmeenheten.
• Inklusive typ, storlek, anslutningar och inställningar för den termostat som styr värmeenheten.
• Barn ska inte leka med värmeenheten.
• Värmeenheten kan användas av barn från 8
år och personer med nedsatt rörelseförmåga,
personer med funktionsnedsättning eller personer med bristande kunskaper om produkten,
förutsatt att de får instruktioner om hur värmeenheten ska användas på ett säkert sätt och är
medvetna om skaderiskerna.
• Rengöring och underhåll får inte utföras av barn.
Det avsedda användningsområdet för de värmeenheter som den här instruktionsguiden beskriver är
endast golvvärme.
• Enligt IEC 60335 får inte mattorna installeras i
metallgolv eller användas för lageruppvärmning.
• Mattorna ska vara helt inbäddade i minst 5 mm
betong, gjutmassa, golvspackel eller liknande,
inklusive klinkers.
1.1 Säkerhetsanvisningar
Kapa aldrig eller korta av värmeenheten
• Om värmeenheten kapas gäller inte garantin.
• Kalla ledningar kan kortas av för att passa dina
behov.
Enheterna måste alltid installeras enligt lokala
1
2
3
4
5
6
7
byggnadsnormer och elsäkerhetsregler, samt enligt riktlinjerna i den här installationshandboken.
• Alla andra installationsmetoder kan utgöra en
säkerhetsrisk. Dessutom blir garantin ogiltig.
Enheterna måste alltid anslutas av en behörig
elinstallatör.
• Stäng av all ström före installation och underhåll.
• Varje värmeenhetsskärm måste vara jordad i
enligt med lokala elsäkerhetsregler och ansluten till en jordfelsbrytare (RCD).
• RCD-tröskeln är max. 30 mA.
• Värmeenheter måste anslutas via en allpolig
brytare.
• Enheten måste vara utrustad med säkring eller
kretsbrytare av rätt storlek, i enlighet med
lokala föreskrifter.
1. Värmekabel
2. Termostat
3. Givare
4. Skärm
5. RCD
6. Allpolig brytare
7. Säkring
När en värmematta används måste
• detta göras tydligt genom att fästa varningsskyltar eller markeringar på elanslutningarna
och/eller frekvent längs elledningen på ett
synligt sätt.
• Detta anges i den elektriska dokumentationen
efter installationen.
Överskrid aldrig den maximala värmedensiteten
(W/m eller W/m) för den aktuella tillämpningen.
Anslutningar
• Fas – brun
• Neutral – blå
• Jord – skärm
1.2 Riktlinjer för installation
Förbered installationsplatsen ordentligt genom
att ta bort vassa föremål, smuts, jord, osv.
Mät det ohmska motståndet och isoleringsmot-
ståndet regelbundet före och efter installationen.
Lägg inte värmekablar under väggar eller fasta
Håll enheterna borta från isoleringsmaterial, andra
Värmeenheterna får inte komma i kontakt med
hinder. Min. 6 cm luft krävs.
värmekällor och expansionsskarvar.
varandra eller korsa varandra, och måste vara
jämnt fördelade över ytorna.
Värmeenheterna och i synnerhet anslutningarna
måste skyddas från påfrestningar och förslitning.
Enheten bör temperaturregleras och får inte an-
vändas i installationer utomhus där omgivnings-
temperaturen är högre än 10 °C.
2 Installation, steg för steg
2.1 CC-avstånd för värmekablar
CC-avståndet är avståndet i centimeter från mitten
av en kabel till mitten av nästa kabel.
CC [cm] =
eller
CC [cm] =
• Max. CC-avstånd i tak och hängrännesystem 10 cm
• Värmekabelns böjningsdiameter måste vara
minst 6 gånger kabeldiametern.
• Den faktiska kabellängden kan variera med
+/- 2 %.
C-C [cm] 5 7,5 10 12,5 15
W/m2 @ 6 W/m 120 80 60 48 40
W/m2 @ 10 W/m 200 130 100 80 67
W/m2 @ 18 W/m - - 180 144 120
W/m2 @ 20 W/m - - 200 160 133
Gör en ritning av installationen som visar
• placering av enheten
• kalla ledningar och anslutningar
• kopplingsdosa/kabelinfästning
(i förekommande fall)
• givare
• anslutningsbox
• termostat
Area [m]
Kabellängd [m]
Kabeleekt [W/m]
Värmedensitet [W/m]
230V/400V
x 100 cm
x 100 cm
Spara ritningen
• Felsökning och reparationer blir mycket enklare
om man känner till exakt var de här komponenterna sitter.
Tänk även på följande:
• Följ alla riktlinjer – se avsnitt 1.2.
• Använd rätt CC-avstånd (endast värmekablar) –
se avsnitt 2.1.
• Var uppmärksam på rätt installationsdjup och
möjligt mekaniskt skydd av kalla ledningar i
enlighet med lokala föreskrifter.
• Om du installerar er än en värmeenhet får
värmeenheterna inte seriekopplas, utan alla
kalla ledningar måste dras parallellt till kopplingsdosan.
• Två eller era värmeenheter kan installeras
i samma rum, men en enda värmeenhet får
inte installeras i två eller era rum.
• Alla värmeenheter i samma rum måste ha
samma värmedensitet (W/m) om de inte
är anslutna till separata golvgivare och
termostater.
• För enskilda ledarkablar måste båda de kalla
ledningarna anslutas till kopplingsdosan.
2.2 Föreberedelse av installationsområdet
• Ta bort alla spår av den gamla installationen,
om det nns en sådan.
• Kontrollera att installationsytan är jämn, stabil,
torr och ren.
• Fyll vid behov i sprickor runt rör, dränering
och väggar.
• Det får inte förekomma vassa kanter, smuts
eller främmande föremål.
3 Installera enheter
Vi rekommenderar att du inte installerar några värmeenheter om temperaturen understiger -5 °C.
Vid låga temperaturer kan värmekablarna bli stela.
När värmeenheten har rullats ut kan du ansluta
den till nätanslutningen så att kablarna mjukas upp
innan de fästs.
Mätning av motstånd
Mätning, veriering och registrering av värmeenhetsmotstånd vid installation.
• Efter uppackning
• När värmeenheterna har fästs
• Efter att installationen har slutförts
Om ohm- och isoleringsmotstånden inte stämmer
måste värmeenheten bytas ut.
• Ohmmotståndet vara inom -5 till +10 % av det
nominella värdet.
• Isoleringsmotståndet bör vara > 20 M efter en
minut på minst 500 V DC.
3.1 Installation av värmeenheter
Följ alla instruktioner och riktlinjer i avsnitt 1.1 och1.2.
Värmeenheter
• Placera värmeenheten så att den benner sig
inom minst halva CC-avståndet från alla hinder.
• Enheterna måste alltid vara i god kontakt med
värmefördelaren, se avsnitt 4.1 för mer detaljer.
Förlänga kalla ledningar
1
2
3
4
5
6
7
• Undvik att förlänga kalla ledningar, om det är
möjligt. Dra kalla ledningar till kopplingsdosor
eller kabelinfästningar.
• Var medveten om kraftförluster i kabeln enligt
lokala föreskrifter.
4 Användningsområden
4.1 Frostskydd av tak och hängrännor
1. Takkant/överhäng
2. Hängränna
3. Stuprör till frostfri fördjupning
4. Ränna
5. Platt tak med dränering
6. Tak med skvalpskott
7. Stuprör med öppet avslut
För att uppnå tillräcklig värme i rännor och stuprör
beror värmedensiteten och antal kabelrader [n] som
kan användas på:
• designtemperatur
• ränna-/rördiameter
Ränna-/rördiameter Antal kabelrader [n]
75–120 mm 1
120–150 mm 2*
150–200 mm 3
* Två rader med 30 W/m (60 W/m) kräver minst Ø120
mm-stuprör och en fuktkänslig termostat, t.ex. en
ECtemp 850.
Design-
temperatur
[°C] W/m [n] [C-C i cm]
0 to -5 200 - 250 1 9
6 to -15 250 - 300 2 7 - 8
16 to -25 300 - 350 2 6
26 to -35 350 - 400 3 5
Värme-
densitet
ECsnow 20T (EFTCC)
Design-
temperatur
[°C] W/m [n] [C-C i cm]
0 to -5 200 - 250 - -
6 to -15 250 - 300 1 12
16 to -25 300 - 350 2* 10
26 to -35 350 - 400 2* 8
Design-
temperatur
[°C] W/m [n] [C-C i cm]
0 to -5 200 - 250 1 9
6 to -15 250 - 300 2 7 - 8
16 to -25 300 - 350 2 6
26 to -35 350 - 400 3 5
Värme-
densitet
Värme-
densitet
ECsnow 30T (EFTCC)
ECsafe 20T
(EFTPC)

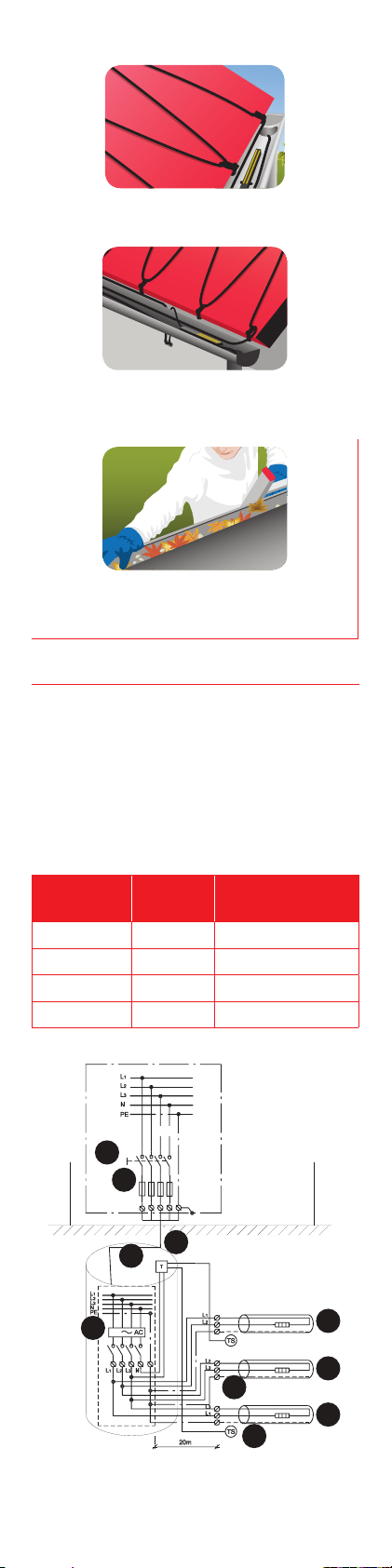

Installationssummering
1
1
1
2
8
3
4
567
Följ den bifogade manualen om du installerar en
ECtemp 850-givare.
Förläng givarkablarna och de kalla ledningarna,
och placera anslutningarna torrt. Täta alla hål
genom väggar och tak.
Be användaren att varje höst kontrollera och
avlägsna vassa kanter, löv och smuts från det
uppvärmda tak- och hängrännesystemet.
5 Valfria inställningar
Om enheten är anslutet till en termostat, som till exempel ECtemp, kan basinställningarna kongureras
enligt tabellen nedan och beskrivningen i termostatens installationshandbok.
Justera, om möjligt, temperaturgränserna i enligt
tillverkarens rekommendationer, för att förhindra
skador.
Termostat
ECtemp 316 16A -7° C < På < +3° C
ECtemp 330 16A På < +3° C
ECtemp 610 10A På < +3° C
ECtemp 850 2 x 15A Smältning < +3° C
Max -
belastning
Frostskydd av tak- och
hängrännesystem
1. Värmekabel
2. Termostat
3. Givare
4. Skärm
5. RCD
6. Allpolig brytare
7. Säkring
8. Kopplingslåda
VIAMZ107
