Frostsikring af fodbold og sportsbaner

Applikationsmanual

Intelligente løsninger med vedvarende eﬀekt

Se devi.dk

Indhold

ISO 9001 TS 16949

ISO 14001

Lad DEVI klare opgaven

1. Opvarmning af fodbold- og sportsbaner 4

2. Systembeskrivelse 5

3. Systemspecifikation 8

4. Installation 11

5. Referencecases 15

6. Cases 16

DEVI – en forkortelse for Dansk El-Varme Industri – blev grundlagt i København i 1942. Den 1. januar 2003 blev DEVI en del af Danfoss-koncernen – Danmarks største industrikoncern. Danfoss er en af verdens førende virksomheder inden for varme, køling og airconditioning. Danfoss-koncernen har over

23.000 ansatte og har aktiviteter i over 100 lande.

DEVI er Europas førende varemærke inden for elektriske varmekabelsystemer og elektriske rørvarmesystemer, og virksomheden har over 70 års erfaring på området. Varmekablerne produceres i Frankrig og Polen, og hovedkontoret er placeret i Danmark.

Kunstgræs- og naturgræsbaner

Denne beregningsguide præsenterer DEVI’s anbefalinger vedrørende beregning og installation af frostsikring og opvarmning af fodbold- og sportsbaner. Den giver vejledning i placering af varmekabler, elektriske data og systemkonfigurationer.

Nedenstående anbefalinger fra DEVI sikrer energieffektive, pålidelige og vedligeholdelsesfrie løsninger til serie-resistive (konstant-watt) varmekabler med 20 års garanti.

Vores kvalitetsstyringssystem og overholdelse af

certiﬁceringer

sammen med fuld overensstemmelse med EU-direktiver og produktgodkendelser

1. Opvarmning af sportsbaner

På professionelle og internationale stadioner er det nødvendigt, at spilleunderlaget har en meget høj standard. Under disse omstændigheder er det vigtigt at eliminere risikoen for dårlige spilleforhold eller aflysning, der specielt opstår i forbindelse med dårlige vejrforhold, eksempelvis hård regn eller is og sne.

Ifølge FIFA’s tekniske anbefalinger og krav, 5. udgave (afsnit 4.2): “(...) I områder med et koldt klima skal banen udstyres med et nedgravet varmesystem til frostsikring under ekstreme vinterforhold. (...).”

Fordele

• Holder banen frostfri – forlænger banebrug i

efterårssæsonen

• Optøning af banen efter en vinterpause – øger banens kvalitet og gør det muligt at spille på den tidligere

• Reducerer de økonomiske risici – forårsaget af udsættelse af kampe på grund af dårlige vejrforhold

I nogle ligaer er nedgravet opvarmning af jorden allerede standard, f.eks. i første og anden Bundesliga (DFB) i Tyskland.

• Øget sikkerhed – bidrager til at reducere skader

• Øget brug – bidrager til hurtigere genopretning af

naturgræs efter omfattende brug

• Internationale standarder – DEVI’s varmesystem sørger for, at fodboldbaner er i overensstemmelse med FIFA’s tekniske anbefalinger og krav

• En løsning, der er til at betale – den indledende investering ligger 50 % under prisen på vandbaserede systemer

• Hurtig installationstid på fire uger (eller mindre), før der kan spilles på banen igen – alle kampe kan gennemføres som planlagt, og det er ikke nødvendigt at lukke stadion på grund af lang renoveringstid

• Vedligeholdelsesfri – det er ikke nødvendigt at udskifte noget i garantiperioden, modsat de vandbaserede systemer, hvor der skal skiftes glycol efter to år (ca. 8.000 liter; afhængigt af banens størrelse)

• Pålideligt system – 20 års garanti på DEVI’s varmekabler til naturgræsbaner og 5 års garanti på varmemåtter til baner med kunstgræs

• Erfaren leverandør – DEVI har arbejdet med opvarmning af fodboldbaner siden 1995. DEVI’s elvarmeløsninger findes på fodboldbaner, golfbaner og cricketbaner, under både kunstgræs og naturgræs. Over de seneste 20 år er vores systemer blevet installeret på mere end 40 sportsbaner.

4 Applikationsmanual · Frostsikring af fodbold- og sportsbaner · VGLUD201 · ©DEVI

2. Systembeskrivelse

Baneopvarmning holder jordtemperaturen på et passende niveau og bidrager til at opretholde banens gode kvalitet i hele sæsonen.

DEVI tilbyder et bredt udvalg af varmekabler/-måtter og termostater til installation på fodboldbaner, golfbaner, cricketbaner og andre baner, hvor der er sportsaktiviteter af alle slags. Produkterne kan anvendes til både naturgræs og kunstgræs.

Installation af DEVI™-varmekabler i naturgræsbaner sikrer græsvækst og bidrager til at forlænge banebrugen med flere måneder.

På kunstgræsbaner sikrer installation af DEVImat varmemåtter frostfjernelse og gør det muligt at bruge banen næsten hele året rundt.

På større stadioner (gælder ved installation for naturgræs) er det nemt at få adgang til den strøm, der skal bruges til kablerne. Normalt er natlysanlæggene kun i drift, når banerne er i brug. Det er nemt at tilpasse kabelføringen, så den leverer den nødvendige strøm til varmekablerne på de tidspunkter, hvor natlysanlægget ikke anvendes.

0,1

Overade

Græs

-0,1

Sandlag

-0,2

Kabler

-0,3

-0,4

-0,5

0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9

Konstant tilstand ved -5 ºC omgivelsestemperatur:

• +3 °C fordeles jævnt i græsset

• 89 % af varmen går opad

• Kabeltemperaturen er ca. 20 °C

Jordbund

18 °C

Maks. 19 °C

Min. 1 °C

Fordele

• Til nye anlæg og renovering af baner

• Kort periode fra installationsstart til der kan spilles på banen igen

• Holder banen frostfri om vinteren

• Tør banen op efter en vinterpause

• Stimulerer græsvækst under kolde vejrforhold

• Kunstgræsbaner vil kunne anvendes året rundt

5Applikationsmanual · Frostsikring af fodbold- og sportsbaner · VGLUD201 · ©DEVI

2.1 System til hindring af frosthævning

De varmeelementer, der installeres lige under græsrodszonen sammen med temperaturfølerne, skal styres af en termostat. Rodzonens temperatur skal holdes inden for området 10 til 18 °C (i hvert enkelt tilfælde skal temperaturniveauet for den specifikke sportsbane fastlægges af f.eks. en landskabsingeniør).

Temperaturkontrol i jorden omkring græsrødderne sikrer græsvæksten og forlænger den periode, banen kan bruges i, med 3-4 måneder om året. I foråret vil banen være klar til brug op til to måneder tidligere end normalt. Derudover kan spillesæsonen forlænges om efteråret, fordi perioden, indtil græsset holder op med at vokse, kan forlænges ved hjælp af rodopvarmning, uanset den geografiske placering.

GræsGræs

Øverste jordlagØverste jordlag

VarmekabelVarmekabel

SandSand

JordenJorden

DEVI™ varmekabler kan installeres både i eksisterende baner, i forbindelse med etablering af banen eller hvis græs og jordlag skal fornys. I sidstnævnte tilfælde foregår det ved at lægge varmekablerne direkte i jorden. Græsområdet skal nivelleres, og der skal sørges for passende dræning.

2.2. Kunstgræs

Kunstgræs er blevet en accepteret spilleoverflade og en alternativ løsning til naturgræs, som gør det muligt at bruge banen hele året rundt og under alle vejrforhold. Men om vinteren vil banen fryse og den forventede levetid på kunstgræsset falder, når banen anvendes under forhold, der ikke er optimale.

Forskellige baner og projekter kræver også forskellige løsninger. Det er ikke alle typer stødabsorbering, der kan bruges sammen med varmesystemerne, og de bør godkendes af DEVI før installation.

Kunstgræs

Præstationsfremmende Præstationsfremmende

fyldlagfyldlag

Stabiliserende fyldlag

For at holde banen frostfri om vinteren kan der installeres DEVI varmemåtter mellem stødabsorberingen og kunstgræsset.

6 Applikationsmanual · Frostsikring af fodbold- og sportsbaner · VGLUD201 · ©DEVI

Stødabsorberende lag

2.3. Produktvalg

Varmekabler

DEVIsport™ til naturgræsbaner. Et robust serie-resistivt (konstant-watt) varmekabel, der kan anvendes til installationer med plov. DEVI giver 20 års garanti.

DEVIsport™-enkeltledervarmekabel med høj mekanisk styrke mod både træk og deformation (1.500 N), hvilket gør det perfekt til installation med specialbyggede kabelplove.

DEVIsport™ kan tilpasses et hvilket som helst specifikt projekt i forhold til banestørrelse, spændingsniveau, nødvendig effekt og længden på kolde tilledninger.

Til lægning af en ny bane kan varmesystemet omfatte følgende resistive varmekabel:

• DEVIsnow™ 20T med dobbeltleder.

Varmemåtter

DEVImat™ 90 varmemåtte er udviklet til installation under kunstgræs for at sikre frostbeskyttelse af baner med en effekt på 90 W/m² ved 230 V.

DEVImat™ 90 er en selvklæbende alt i én-måtte med flettet afskærmning i særdeles høj kvalitet, med FEP-isolerede ledere og en rød PVDF-yderkappe.

Den runde kabelprofil, meget lave højde (kun 3 mm) og robuste konstruktion sikrer hurtig, nem og sikker installation.

Standardlængden på DEVImat™ 90 varmemåtten er 70,5 m (0,5 m bred).

Styringer

Det er vigtigt med en avanceret controller til styring af banen.

For at tilsikre at banen hele tiden er spilleklar og at energiforbruget begrænses, vil det være optimalt med en avanceret controller, der ved hjælp af målinger udført i zoner (eks. 8 zoner) kan optimere driften. Zoner kan fx være under græsset, samtidig med infrarød måling af overfladetemperatur på græsset og måling af udetemperaturen. På denne måde kan en målrettet opvarmning af de individuelle zoner opnås og derved reducere energibehovet.

Kontakt Danfoss: Ikke to opgaver er ens. Lad os tage en dialog og finde den optimale styring til dit projekt.

Produkter – generel oversigt over opvarmning af sportsbaner

Produkt Valgmuligheder Beskrivelse

DEVIsport™ Serie-resistivt varmekabel

DEVImat™ Serie-resistiv varmemåtte

DEVIsnow™ Serie-resistivt (konstant-watt) varmekabel

Styringer Kontakt Danfoss

Temperaturføler 2,5 og 10m, PVC Kabelføler, Ø8 mm, IP65, NTC 15 kohm ved 25 °C

Fastgørelse

Se DEVI-kataloget for at få yderligere oplysninger.

DEVIsport™ på tromle 400 V, 0,04-8 ohm/m

DEVImat™ 90, 230 V

DEVIsnow™ 20T og DEVIsnow™ 30T, 230 V- og 400 V-program

DEVIfast™ Metal Syntetiske søm

Enkeltleder, skærmet, sort. Maks. 30 W/m, maks. 400 V. IEC60800:1992 M2, NF-C 32-330.

Enkeltleder, skærmet. 90 W/m², 0,5 x 70,5 m. Koldkabel – 15 m.

Dobbeltleder, 100 % skærmet, UV-bestandigt, sort. 20 W/m, og 30 W/m, (230 V/400 V), DIN IEC 60800: 2009 M2

Ikke to opgaver er ens. Lad os tage en dialog og finde den optimale styring til dit projekt.

25 m-pakke; galvaniseret metal, fastgørelse for hver 2,5 cm. Pakke med 100 stk.; til fastgørelse af DEVImat™ 90 til shock-pad’en

7Applikationsmanual · Frostsikring af fodbold- og sportsbaner · VGLUD201 · ©DEVI

3. Systemspecifikation

Overvejelser før beregning af et varmesystem

• Banetype – kunstgræs eller naturgræs

• Projekttype – nyopførelse eller renovering

• Tilgængelig strømforsyning – ny eller eksisterende strømforsyning fra strømomformere i stadionlysanlægget.

• Strømforsyning – maks. kW til opvarmning og beregnet maks. effekt W/m²

• Driftsstrategi – klimaforhold og mulighed for drift i lavtarifperioder

• Dræning – ingen nedgravet opvarmningsløsning uden dræning

• Banestørrelse – maksimal størrelse af græsarealer

• Områdeforhold – områder, der ligger i permanent skygge, og påkrævet antal zoner

• Timing af installationen – den tid, der er til rådighed til installation

• Afprøvning – specielt vigtigt ved kunstgræs

Installeret effekt

Normalt er den anbefalede installerede effekt for opvarmning af naturgræsbaner 80-100 W/m², med en maksimumgrænse på 120 W/ m² afhængigt af den geografiske placering.

transformatorerne til lysanlægget er typisk 400-800 kW, hvilket bør bruges som grænseværdi ved beregning af banens opvarmningssystem.

Eksempel: Transformatoreffekten på et lysanlæg er 600 kW. Fodboldbanens størrelse er 70 x 100 m, dvs. 7000 m². Højest mulige effekt af kabelopvarmningssystemet pr. m² beregnes som følger: 600 kW / 7000 m² = 85 W/m².

Derudover skal der ved naturgræs tages højde for højest mulige temperatur for rodzonen. Maksimal lineær effekt for kabel og/eller maksimal effekt for varmesystemet kan resultere i afbrænding af græsrødderne. En alternativ løsning til at undgå dette problem er at installere kablet under rodzonen, f.eks. i en dybde af 30-35 cm.

På grundlag af ovenstående er den anbefalede maksimumeffekt for kablet 25 W/m, og systemeffekten er op til 80-100 W/m².

Bemærk: Effekten for sportsbaneopvarmningssystemer skal så vidt muligt beregnes i henhold til de anbefalede værdier.

Laveste mulige arbejdstemperatur

En af de primære opgaver for sportsbaneopvarmningssystemer er at tø banen op til de enkelte fodboldkampe eller at understøtte minimum +1 °C på overfladen. Når man beregner nominel effekt, skal man tage højde for den laveste omgivelsestemperatur, ved hvilken varmesystemet sikrer +1 °C på overfladen.

100 W/m², kan beregnes som følger: 100 W/m² / 23 W/(m²·K) ≈ 4 °С.

For at opsummere: 100 W/m² sikrer optøning af banens overflade under forhold med en minimumtemperatur på op til minus 3 grader: +1 °С - (+4 °С) = -3 °С.

Varmezoner

Varmesystemet og banen skal opdeles i zoner. Størrelse og retning af de baneområder, der ligger i permanent skygge om vinteren, bestemmer antallet af zoner.

Længde på kold tilledning: 30 m, 2,5 Cu

Mellem:

Mat, med lim

85-100 W/m

Mellem: 100-110 m

Det anbefales at bruge minimum fire zoner. Anvendelse af flere zoner forenkler systemspecifikation og

-styring.

Der skal anvendes mindst én termostat med en temperaturføler til hver enkelt zone.

Kabelinstallationsdybde

Ifølge FIFA’s tekniske anbefalinger og krav, 5. udgave (afsnit 4.3) skal varmekablernes installationsdybde ikke være mindre end 250 mm.

Den installerede effekt for kunstgræsbaner kan være større og skal svare til de grænser, producenterne af kunstgræsset har angivet. Men det er sædvanligvis de samme som for naturgræs.

Alt i alt er det i gennemsnitlige vejrforhold og for at opvarme en overflade på 1 m² udenfor op til 1 °С nødvendigt med en effekt på ca. 23 Watt (se f.eks. applikationsmanualen “Asfaltapplikation. Smeltning af is og sne”). Ellers

skal varmeudvekslingskoefficienten – Når det gælder opvarmning af sportsbaner, benyttes der som oftest strøm-

ca. 23 W/(m²·K) – anvendes i bereg-

ningen. forsyning fra eksisterende transformatorer, der bruges til stadionets lysanlæg. Højest mulige effekt på

Temperaturforskellen mellem over-

fladen og luften, f.eks. ved installeret

8 Applikationsmanual · Frostsikring af fodbold- og sportsbaner · VGLUD201 · ©DEVI

Varmekablerne bør installeres 25-30 cm (op til 35 cm) under overfladen for at undgå beskadigelse af kablerne i forbindelse med f.eks. spydkast.

Ovenstående effektværdier sikrer en temperatur på 6-10 °C i rodzonen, ca. 10 cm under overfladen.

For at holde jorden varm og fugtig, skal området dækkes med plast eller et lignende materiale, når banen ikke anvendes.

Overhold de lokale krav vedrørende installationsdybde og eventuel mekanisk beskyttelse af kolde tilledninger.

Der skal tages højde for indsætnings dybden for eksempelvis plæneluftere, Verti-Drains (dybdeluftere), kaste spyd, pløkker, forankringsbolte osv.

Kabel-/måtteeffekt og C-C-afstand

DEVIheat™ 90S er udviklet specifikt til installation under kunstgræsbaner med en effekt på 90 W/m² ved 230 V.

Der bør anvendes varmekabler med en effekt på 15-25 W/m, 230/400 V til applikationer i græsområder.

Den indbyrdes kabelafstand (C-C-afstand) afhænger naturligvis af effekten pr. meter og den ønskede effekt pr. m², og den er typisk 15-25 cm.

For at undgå kolde mellemrum mellem varmekablerne, skal C-C-afstanden være lig med eller mindre end kabelinstallationsdybden.

Tabellen viser C-C-afstandene og

tilsvarende effekter pr. m²:

C-C,

Lineær kabeleffekt, W/m

16 18 20 22 24

15 107 120 133 147 160 16 100 113 125 138 150 17 94 106 118 129 141 18 89 100 111 122 133 19 84 95 105 116 126 20 80 90 100 110 120 21 76 86 95 105 114 22 73 82 91 100 109 23 70 78 87 96 104 24 67 75 83 92 100 25 64 72 80 88 96 26 62 69 77 85 92 27 59 67 74 81 89 28 57 64 71 79 86 29 55 62 69 76 83 30 53 60 67 73 80

Bemærk: Det anbefalede effektområ-

de er 80-120 W/m² (de sorte værdier i

tabellen).

Kabellængde

Ved beregning af læng de på varme-

kabel og varmemåtte skal placeringen

af den elektriske tilslutningsboks og

placeringen af kabelkanalen/-kana-

lerne (enten på langs eller på tværs af

banen) evalueres.

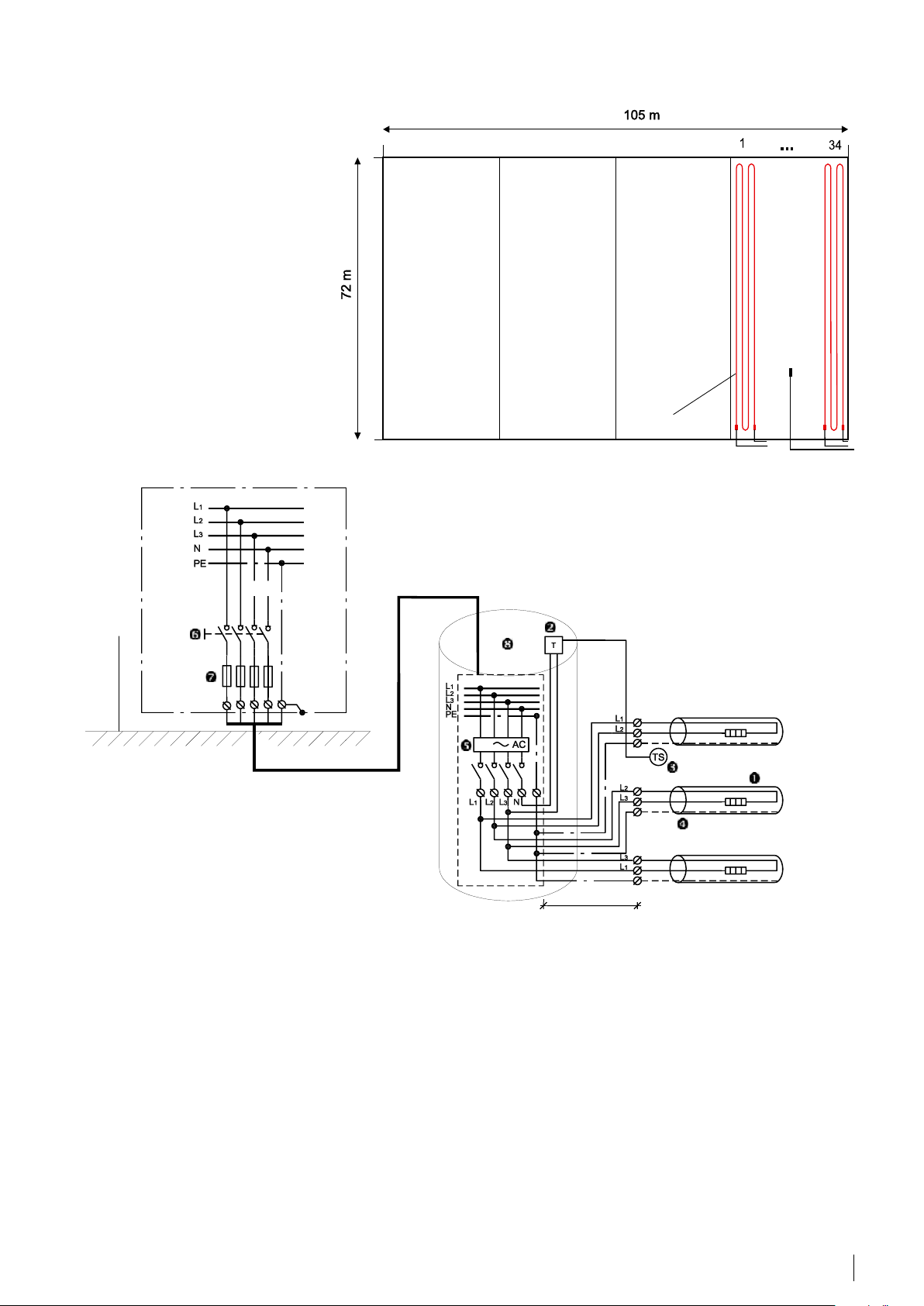

Hvis der eksempelvis skal installeres kabler i fire kabelføringer langs den korte side af en fodboldbane på 70 x 110 m, skal kabellængden være 4 · 70 = 280 m. Hvis kablet installeres langs langsiden af banen, er kabellængden 4 · 110 = 440 m. Bemærk, at den beregnede kabellængde skal levere den påkrævede ohm/m-værdi. Hvis det ikke er muligt, skal der vælges to kabelstrenge.

Placering af føler

Føleren skal installeres på samme niveau som græsrødderne (hvis der er tale om en naturgræsbane) for at sikre en passende temperatur. Hvis der er tale om kunstgræs, skal føleren placeres så tæt som muligt på overfladen og lige over varmekablerne.

Det anbefales at bruge to følere eller én ekstra føler til måling af gennemsnitlig temperatur i det øverste jordlag.

Kabelkanal

Der skal laves en speciel kabelkanal.

Kolde tilledninger i en kabelkanal skal udføres med installation i kun ét lag (ingen bundter, ingen rør).

Det anbefales at forbinde kolde tilledninger og følere i forseglede forgreningsdåser eller kabelkasser, maks. 20 m fra hver enkelt zone.

Der er to formler, der kan bruges til beregning af C-C-afstanden:

C - C [cm] = Kabellængde [m]

Areal [m²]

· 100

eller

C - C [cm] =

Kabeleffekt [W/m] Varmeeffekt [W/m²]

· 100

Den nemmeste metode til at beregne/ evaluere systemeffekten W/m² (varmeeffekt) er at gange kablets lineære effekt med antal kabelstrenge pr. m².

Hvis f.eks. C-C-afstanden er 21 cm og kabeleffekt er 20 W/m, fastslås varmesystemeffekten som følger:

20 W/m · (100 cm / 21 cm) ≈ 95 W/m².

DEVImat™ 90-varmemåtten er

specifikt udviklet med en længde på

70,5 m. Måttelængden kan variere

(1)

en smule (ved specialbestilling) for at

passe til de specifikke mål for baner

med kunstgræs.

(2)

DEVIsport™-varmekabel på tromle kan

leveres med en specifik ohm/m-værdi

i forhold til banestørrelse, spænding,

ønsket effekt, antal kabelstrenge og

længden af kolde tilledninger.

Nøjagtig beregning af kabellængden

er påkrævet for at kunne levere kolde

tilledninger til enden på samme side

af banen og for at optimere eltilslut-

ningen. Derfor skal antallet af føringer

for hvert enkelt kabel være lige.

Den mest almindelige installation

er fire kabelstrenge for hvert enkelt

varmekabel.

Bemærk! DEVImat™ 90 varmemåtte har 2 forsyningskabler, da den er én-ledet. For at undgå tilslutning af én måtte på begge sider skal en varmemåtte rulles ind fra siden ud til midten af banen og derefter retur. Dermed er forsyningsledningerne samme sted.

9Applikationsmanual · Frostsikring af fodbold- og sportsbaner · VGLUD201 · ©DEVI

Opstart af opvarmning

Varmesystemet til naturgræs skal idriftsættes 3-6 uger før banen tages i brug om foråret.

Det er påkrævet for at sikre, at græsset begynder at gro, før den første kamp eller træning finder sted. Hvis det ikke gøres, vil det resultere i hurtigere ødelæggelse af baneoverfladen.

Beregning af kabler på tromle

Enkeltledervarmekablerne DEVIsport™ og DEVIbasic™ kan leveres på tromler. I så fald kan varmekabler vælges og beregnes med en hvilken som helst lineær effekt (W/m), men maksimumværdien må ikke overskrides. Det betyder, at længden på et separat varmekabel kan beregnes ud fra banens størrelse.

Eksempelvis er standard ohm/mværdierne, der anvendes for kabler på tromle til fodboldbaner, følgende: DEVIsport™ – 0,04, 0,06, 0,085, 0,1,

0,15, 0,177 ohm/m

Se DEVI-kataloget for at få yderligere oplysninger om ohm/m-værdier for kabler på tromle.

En anden fordel er, at den nøjagtige længde på varmekablerne kan sikres under installation. Bemærk dog, at koldkabelsamlinger og klemmetilslutninger kun må udføres af kvalificeret personale. Sørg for at vælge den korrekte type og størrelse koldkabler og samlinger.

Til beregning af varmekabler på tromler kan følgende formler bruges:

L = U / √(p · r), (3) p = U² / (L² · r), (4) r = U² / (L² · p), (5)

hvor

L – samlet længde af varmekabel (m) U – forsyningsspænding (V) p – lineær effekt (W/m) r – lineær modstand (ohm/m).

Eksempel 1.

Beregning for kabler på tromle

Fodboldbanens størrelse: 70 x 110 m,

strømforsyning: 380 V, maks. effekt for

lysanlægtransformatorerne: 800 kW.

Banerenovering med kabelinstallati-

on vha. plov.

Maks. varmesystemeffekt er 800 kW /

(70 · 110) m² = 103 W/m².

Kabelkanalen skal placeres langs langsi-

den af banen, og kabelstrengene langs

den korte side. Området til kabelinstal-

lation er f.eks. 69,4 x 109,4 m (uden 30

cm indrykninger fra kanterne). Der skal

installeres et enkeltlederkabel – i fire

føringer med en C-C-afstand på 20 cm.

Den foreløbige kabeleffekt er 20 W/m,

og varmesystemeffekten er

100/20 · 20 W/m = 100 W/m².

Kabellængden er 69,4 m · 4 = 277,6 m.

DEVIsport™ på tromle overvejes, og der

skal vælges en omtrentlig ohm/m-vær-

di. I henhold til formlen (5) fastslås den

beregnede ohm/m som følger:

r = U² / (L² · p) = 380² / (277,6² · 20) =

= 0,094 ohm/m.

I henhold til den beregnede værdi 0,094

ohm/m bør der vælges DEVIsport™ med

0,085 ohm/m (se DEVIsport™-data i DEVI-

kataloget).

Kablets lineære effekt i W/m skal kon-

trolleres med maksimumværdier for den

valgte 0,085 ohm/m.

Kablets lineære effekt i henhold til form-

len (4) findes som:

p = U² / (L² · r) = 380² / (277,6² · 0,085) =

= 22 W/m.

Maksimum W/m for DEVIsport™ er

30 W/m. Så det valgte kabel på

277,6 m med 0,085 ohm/m og

22 W/m effekt er korrekt.

Kabel med 22 W/m er korrekt til et muligt maksimum på 104 W/m².

Antal varmekabler: 109,4 m / (0,22 m · 4) = 124 stk. Kabeleffekt: 109,4 m · 22 W/m = 5552 W.

Beregningsresultaterne er som følger:

• DEVIsport™-varmekabel på tromle

• 277,6 m

• 0,085 ohm/m

• 22 W/m

• 124 stk.

• 100 W/m²

• systemeffekt 688,5 kW

• Installation med fire føringer pr. kabel

• Installation langs den korte side af banen.

Eksempel 2. Fodboldbane

En fodboldbane på 70 x 110 m skal dækkes med nyt græs, og samtidig skal den fornys, så der kan spilles på den i 2-3 måneder ekstra om året.

Der vælges kunstgræs, og varmeløsningen tilbydes med DEVImat™ 90 var memåtter (70,5 m længde, 3.245 W ved 230 V). En måtte dækker 0,5 meter i bredden. I betragtning af, at banens størrelse er 110 m, vælges der 110 / 0,5 = 220 stk. 70,5 m lange måtter.

220 stk. måtter med 3.245 W installeres, dvs. i alt 3245 · 220 = 713,9 kW.

Eksempel 3. Golfbane

På en golfbane skal et antal greens med et samlet areal på 975 m² opvarmes med DEVIsport™-varmekabler. Der installeres en effekt på 80 W/m², svarende til 78 kW i alt.

Da det ikke er muligt at lukke golfbanen, bruges en specialudviklet plov.

Der kan spilles på banen dagen efter.

For den angivne 100 W/m² skal C-Cafstanden være (formel (2)): C-C = (22 W/m / 100 W/m²) • 100 cm = = 22 cm

10 Applikationsmanual · Frostsikring af fodbold- og sportsbaner · VGLUD201 · ©DEVI

5. Installation

Der kan lægges varmekabler i forbindelse med opførelse af en ny eller renovering af en eksisterende græsoverflade. Afstanden mellem kablerne afhænger af den påkrævede varmeeffekt pr. kvadratmeter og er typisk omkring 15-25 cm.

DEVI anbefaler at installere i en dybde på 25-30 cm (op til 35 cm), hvilket beskytter kablet mod skader fra udstyr, der anvendes til tørlægning af græsset, stolper med mere.

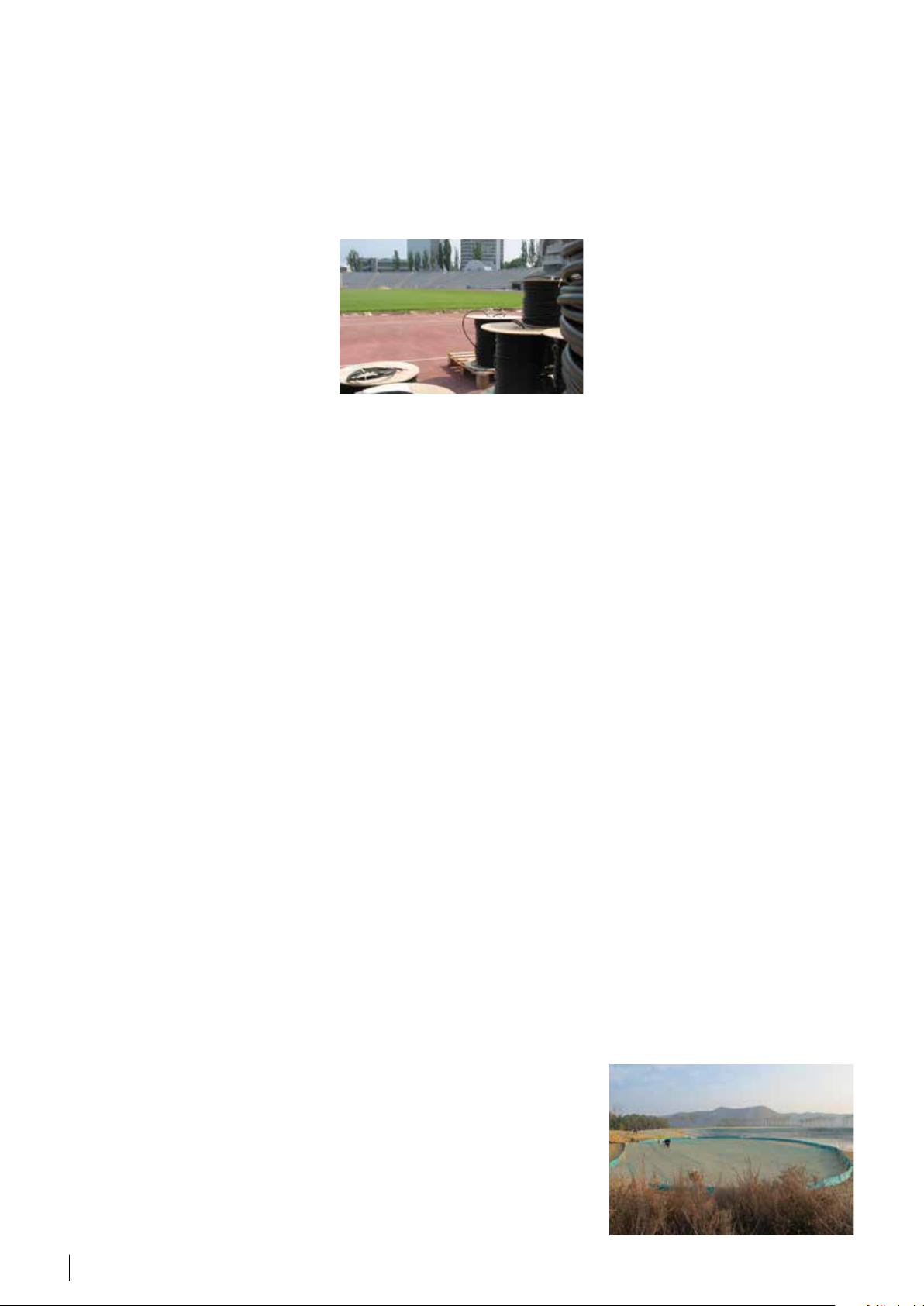

5.1 Nedpløjning af kabler i naturgræs

Det er også muligt at lægge varmekabler i det eksisterende spilleunderlag (banen). Installationen udføres med en speciel plov, hvorpå der er en tromle med et kabel, der på samme tid skærer furer og lægger kablet ned i den påkrævede dybde. Det er muligt at bruge banen igen omkring 10-12 dage efter nedlægning af varmekablet, når det nye græs dækker sporene fra ploven.

Til installation med plov skal der bruges et specielt varmekabel med høj trækstyrke. DEVIsport™ er det eneste mulige valg til nedpløjning af kabler under naturgræs.

Før installation af kablet markeres banens modsatte kanter med maling, der viser afstanden mellem kabelstrengene. Derefter trækkes der en snor som retningsgiver, der fastgøres mellem markeringerne.

Kabeltromlen placeres på håndteringsenheden. Kold tilledning (forsyningsledning, der leveres sammen med varmekablet) rulles manuelt af tromlen, mens varmekablet føres til styremekanismen. Traktoren begynder at køre fra kanten af banen. Samtidig sænkes håndteringsenheden og mekanismen til kabelinstallation. Når traktoren når banens modsatte side, løftes håndteringsenheden, traktoren vendes og processen gentages. Mens traktoren vendes, skal kablet vikles af tromlen manuelt, og når manøvren er udført, vikles kablet på tromlen igen.

Mål, kontrollér og registrer element- og isolationsmodstand under installationen.

• Efter udpakning

• Efter fastgørelse af elementerne

• Efter færdiggørelse af installationen.

Efter nedpløjningen klargøres og kultiveres græsset, og overfladen udjævnes med en tromle.

Det tager 20 minutter at installere et kabel med fire viklinger. Dermed vil det tage omkring to uger at installere alle kablerne på en fodboldbane i standardstørrelse (uden at tage højde for dage med dårligt, regnfuldt vejr).

Tilbageværende varmekabel, der ikke kan nedpløjes med håndteringsenheden, lægges manuelt i den nødvendige dybde sammen med koldkabler.

Efter nedpløjningen klargøres og kultiveres græsset, og overfladen udjævnes med en tromle.

11Applikationsmanual · Frostsikring af fodbold- og sportsbaner · VGLUD201 · ©DEVI

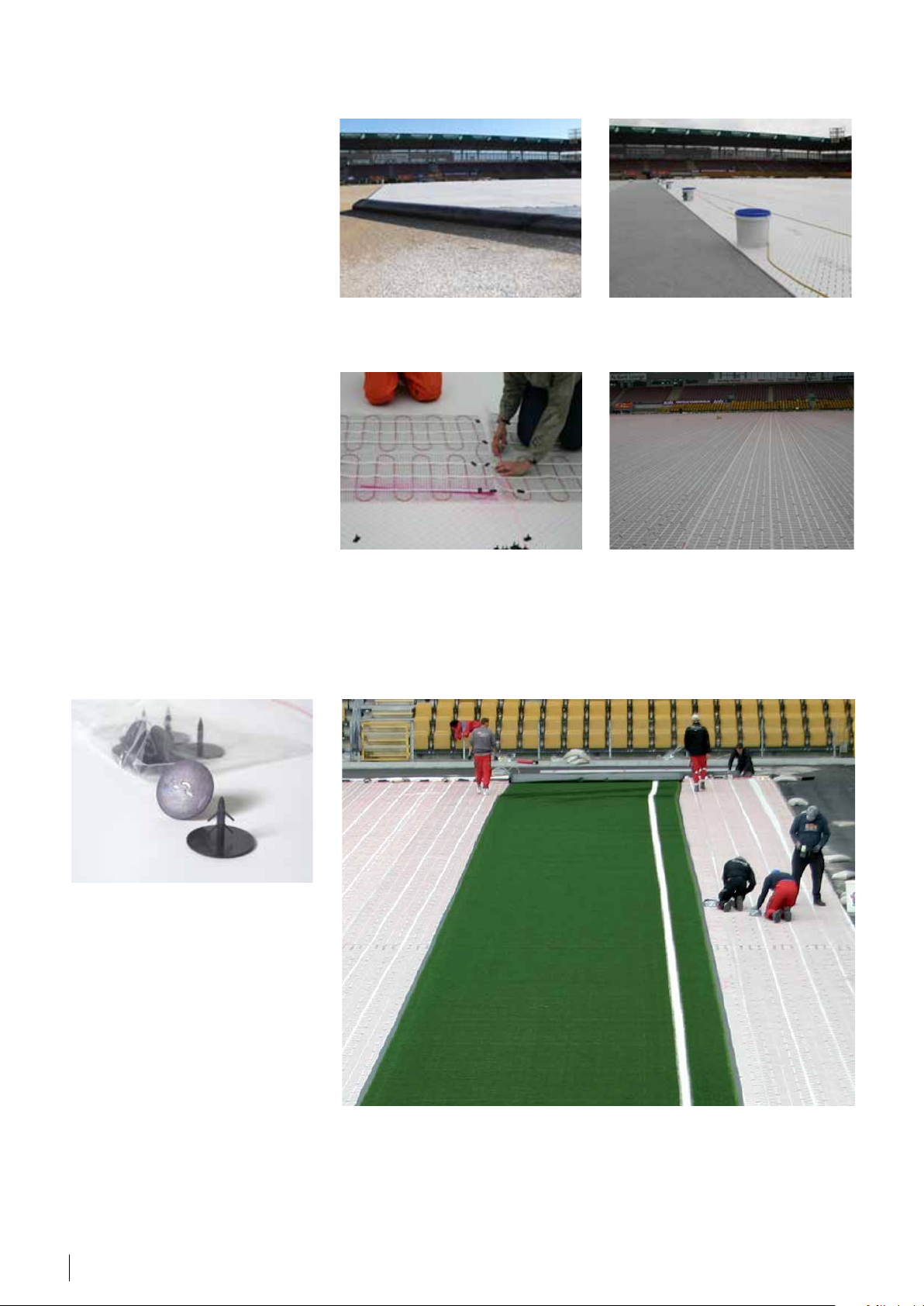

5.2 Udlægning (kunstgræs)

Der er flere muligheder, når der skal opbygges underlag til fodboldbaner. Det er vigtigt at følge kunstgræsproducentens anvisninger.

Et system har typisk følgende lag (fra bund til top):

• I bunden hård og frostfri jord/ muld/sand

• Stødabsorbering (til absorbering af spring osv. under spillet)

• Varmeelement, f.eks. DEVIheat™ 90S-måtte

• Kunstgræs

• 4-5 cm fyldlag i græsset (om nødvendigt, afhængigt af kunstgræstypen)

Som oftest bruges enkeltledervarmemåtten DEVImat™ DSVF-90 til installation under kunstgræs. Selvom det er lille, modstår det robuste varmeelement den konstante belastning fra spillere og køretøjer.

Drænmåtte, direkte på jorden Stødabsorbering, udlægning

Udlægning af DEVIheat™ 90S-måtte

Fastgør måtten med de specielle syntetiske søm, og stræk måtten mod sidelinjen.

Når sidelinjen nås, fastgøres varmemåtten til underlaget med specielle syntetiske søm for hver 30 cm.

Brug om nødvendigt kunstig opfyldning.

Afskær de kolde tilledninger i stødunderlaget. Vær forsigtig, så de kolde tilledninger ikke afskæres for dybt i stødunderlaget.

De kolde tilledninger tilsluttes nærmeste kabelkasse til strømforsyningen.

5.3 Elektrisk tilslutning

Til regulering af varmesystemet anbefales termostaten DEVIreg ™ 330 (-10 til +10°C og +5 til +45°C) i kombination med temperaturføleren, der placeres i græssets rodzone, omkring 25 cm under overfladen.

Det anbefales at opdele banen i flere zoner, der styres af separate termostater og følere. Det giver mulighed for opdeling af den tilsluttede effekt og optimerer energiforbruget, fordi græsset ofte udsættes for varierende vejrforhold såsom sol og kolde temperaturer.

afsnit 1afsnit 2afsnit 3afsnit 4

34 varmesæt

4.915 x 34 = 167 KW

Eksempel på installation af varmekabler på tværs af en fodboldbane

34 varmesæt

4.915 x 34 = 167 KW

34 varmesæt

4.915 x 34 = 167 KW

varmekabel

34 varmesæt

4.915 x 34 = 167 KW

temperatur-

føler

5.4. Bemærk under installation af kabler

Se installationsmanualen for udendørs varmeapplikationer for at overholde de relevante regler og bestemmelser.

Det frarådes at installere varmeelementer ved temperaturer på under

-5 °C. Varmeelementer kan blive stive ved lave temperaturer.

Af sikkerhedsmæssige årsager:

• Varmesystemet skal altid slukkes, når banen er i brug.

• Varmesystemer til sportsbaner skal opbygges med skærmede elkabler og skal have en strømforsyning, der altid er beskyttet af en differensafbryder/fejlstrømsafbryder (RCD).

1. Varmekabel

2. Termostat

3. Føler

4. Kabelskærm

5. RCD

6. Flerpolet afbryder

7. Sikring

8. Forgreningsdåse

max. 20 m

• Afskærmningen af alle varmeelementer skal jordforbindes i overensstemmelse med gældende regler.

• Anbring ikke tungt udstyr såsom en scene, en lift eller en kran på en kunstgræsbane.

• Maksimalt dæktryk på overfladen må ikke være over 1 kg/cm². Hvis du er i tvivl om noget eller har spørgsmål om installation eller anvendelse af applikationen, er du velkommen til at kontakte DEVI for at få yderligere oplysninger.

6. Referencecases

“АC Steaua Bucuresti”, Ghencea,

Rumænien, 2007

Amica Wronki, Polen, 2007

Rhein Energie Stadion,

Køln, Tyskland, 2010

Lokomotiv, Nizhniy

Novgorod, Rusland, 1996

Metalurg, Kryvyi Rig,

Ukraine, 1999

Locomotive, Donetsk,

Ukraine, 2003

FC “Vitebsk”, Vitebsk,

Hviderusland, 2006

Stadion Most, Tjekkiet, 2007

Ioan Moina, Rumænien,

2008

Kommunalt stadion,

Rumænien, 2008

Tehelné Pole Stadion,

Slovakiet, 2008

Stadion i Bratislava,

Slovakiet, 2008

Træningsbane, “FC Werder Bremen”,

Tyskland, 2009

Bremen,

LKS, Lódz, Polen, 2007

Widzew Lódz, Polen, 2007

Odra Wodzisław Slaski,

Polen, 2007

Constant Vanden Stock,

Anderlect, Belgien, 2009

Helsingin Olympiastadium,

Helsinki, Finland, 2010

Atatürk Stadium,

Konya, Tyrkiet, 2014

Silkeborg Stadium, Danmark, 2011

Otelul Stadium, Galati,

Farum Park, Danmark, 2012

Rumænien, 2011

Kommunalt stadion, “Gaz Metan”,

2011

Medias, Rumænien,

Marin Anastasovici Stadium,

2012

Giurgiu, Rumænien,

Bilino polje Zenica,

Bosnien-Hercegovina, 2012

Ústí nad Labem, Tjekkiet,

2014

Fredrikstad Stadium,

Norge, 2015

Atatürk Olympic Stadium,

Istanbul, Tyrkiet, 2015

Ilie Oana Stadium, Ploiesti,

Rumænien, 2011

Zhetisu, Kasakhstan, 2012

Stavanger Gjesdal, Norge,

2013

Debrecen, Ungarn, 2013

Tineretului Stadium,

Brasov, Rumænien, 2012

Kommunalt stadion,

Vaslui, Rumænien, 2012

Nicolae Dobrin Stadium,

Pitesti, Rumænien, 2012

Telki, Ungarn, 2013

Dacia Stadium, Mioveni,

Rumænien, 2014

Kommunalt stadion, Botasani,

Rumænien, 2014

Botosani,

7. Cases

FARUM PARK, Farum, Danmark.

Der blev installeret kabler sammen med Limonta SoccerPro-græs. Størrelsen af banen er 105 x 68 m. Opvarmningsområdet er 7.140 m². Anvendt varmeelement: DEVIheat™ 90S.

Elvarmen blev installeret mellem stødabsorberingen og kunstgræsset.

Installationen blev i princippet udført som en standard DEVImat-installation.

Der blev anvendt specielle kulstofsøm i installationen for at fastgøre måtterne i underlaget/stødabsorberingen.

VGLUD201 | 2020.02

Opvarmningen blev opdelt i otte zoner på grund af begrænsninger i forsyningen. Der opvarmes kun én zone ad gangen.

• Zonerne styres individuelt ved hjælp af PLC.

• Hver enkelt zone har to temperaturfølere.

RSCA ANDERLECHT STADIUM, Bruxelles, Belgien

Opvarmning af frøunderlag blev obligatorisk i 2010 for stadioner i den belgiske første division.

RSC Anderlechts bane er semi-kunstgræs og blev bygget i 2007. Den er baseret på 90 % sand og forstærket med 40 millioner PE-fibre. Investeringen på daværende tidspunkt for RSCA lå allerede på omkring

500.000 €, så en helt ny bane var ikke en mulighed.

Det elektriske system blev valgt, fordi:

• Kablerne kunne installeres som eftermontering med en specialmaskine uden at beskadige mere end 3 % af PE-fibrene, og der kunne spilles på banen igen efter fire uger.

• Strømforsyningen var allerede tilgængelig, hvilket reducerede omkostninger, godkendelse og drift af en 720 kW gasfyret kedel.

• Styringen af varmekablerne blev indbygget i den eksisterende PLC-styring SMART EYE, der bruges til vanding og dræning.

Intelligente løsninger med vedvarende eﬀekt

Se devi.dk

Danfoss Frostsikring af fodbold og sportsbaner Application guide [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
