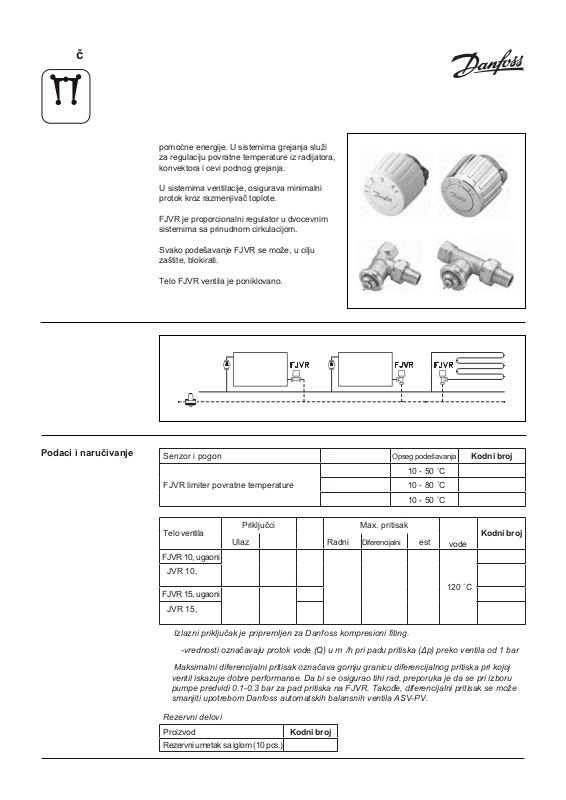

Tehnički katalog

EN 215 -1

Limiter povratne temperature vode FJVR

Primena

FJVR limiter je regulator temperature bez

pomoćne energije. U sistemima grejanja služi
za regulaciju povratne temperature iz radijatora,
konvektora i cevi podnog grejanja.

U sistemima ventilacije, osigurava minimalni
protok kroz razmenjivač toplote.

FJVR je proporcionalni regulator u dvocevnim
sistemima sa prinudnom cirkulacijom.

Svako podešavanje FJVR se može, u cilju
zaštite, blokirati.

Telo FJVR ventila je poniklovano.

Princip primene

Podaci i naručivanje

Senzor i pogon

Boja

Opseg podešavanja Kodni broj

FJVR limiter povratne temperature

Bela RAL 9010

10 - 50 ˚C

003L1040

Bela RAL 9010

10 - 80 ˚C

003L1070

Hrom

10 - 50 ˚C

003L1072

Telo ventila

Priključci

k

VS

2)

Max. pritisak

Max.
temp.

vode

Kodni broj

Ulaz

Izlaz

1)

Radni Diferencijalni3)T

est

FJVR 10, ugaoni

R ³/

8 R

P

³/8 0.39

10 bar 1 bar 16 bar

120 ˚C

003L1009

F

JVR 10,

pravi

003L1010

FJVR 15, ugaoni

R ¹/

2 R

P

¹/2

0.68

003L1013

F

JVR 15,

pravi

0.90

003L1014

1)

Izlazni priključak je pripremljen za Danfoss kompresioni fiting.

2) k

v

-vrednosti označavaju protok vode (Q) u m3/h pri padu pritiska (Δp) preko ventila od 1 bar

3)

Maksimalni diferencijalni pritisak označava gornju granicu diferencijalnog pritiska pri kojoj
ventil iskazuje dobre performanse. Da bi se osigurao tihi rad, preporuka je da se pri izboru
pumpe predvidi 0.1-0.3 bar za pad pritiska na FJVR. Takođe, diferencijalni pritisak se može
smanjiti upotrebom Danfoss automatskih balansnih ventila ASV-PV.

Rezervni delovi

Proizvod Kodni broj

Rezervni umetak sa iglom (10 pcs.)

013G0290

T

ehnič

ki katalog

Limiter povratne temperature vode FJVR

10 20 30 40 45 50 60 65 70

80 ˚C

1 2 3 4 5 6 7 8

10 20 30 40 45

50 ˚C

1 2 3 4

FJVR 003L1070

FJVR 003L1040 / 003L1072

Konstrukcija

Limiter povratne temperature sastoji
se od termostatskog pogona i ventila

koji se poručuju zasebno.
Umetak ventila može se menjati bez
pražnjenja instalacije.

Materijali u dodiru sa vodom

Telo ventila i drugi metalni delovi Ms 58
Igla i opruga ventila

Hromirani

čelik

O-prsten EPDM
Konus ventila NBR

1.Senzor

2.Meh

3.Ručica za

podešavanje

4.Opruga

5.Igla

6.Umetak

7.Gornji deo ventila

8.Pečurka

9.Telo ventila

Montaža

FJVR se montira na izlaznom priključku radijatora. Pri montaži potrebno je ventil postaviti u tako
da se smer strujanja i strelica na ventilu poklapaju.

Prav ventil Ugaoni ventil

Podešavanje

Podešavanje povratne temperature vode

vrši se okretanjem ručice sa skalom.

Vrednosti na skali odgovaraju temperaturama

na gornjoj slici.

-

Zaštita od smrzavanja = 10 °C

Tehnički

podaci

Limiter povratne temperature vode FJVR

Dimenzije

FJVR 10 (3/8") ugaoni FJVR 10 (3/8") pravi

FJVR 15 (1/2") ugaoni FJVR 15 (1/2") pravi

Kapacitet

DN10

[mwg]

DN15 ugaoni

DN15 pravi
