Danfoss FJV Data sheet [sv]

Datablad

Returtemperaturbegränsare FJV (PN 16)

Beskrivning

FJV är en självverkande temperaturregulator som används för att reglera

–returvattentemperaturen från hetvattentankar i direktanslutna fjärrvärmesystem

–returvattentemperaturen i fjärrvärmesystem med blandningskrets.

FJV kontrollerar att returvattnet är nedkylt till den temperatur som krävs innan det flödar tillbaka till fjärrvärmeanläggningen. Regulatorn stängs när temperaturen stiger.

Regulatorn har en reglerventil, ett termostatiskt ställdon samt ett handtag för temperaturinställning. Det termostatiska ställdonet består enbart av

en bälg.

För områdesoch fjärrvärmesystem.

Huvuddata:

•DN 15, 20, 25

•kvs 1,9; 3,4; 5,5 m3/h

•PN 16

•Inställningsområde: 20–60 °C

•Temperatur:

–Cirkulerande vatten/vatten med upp till 30 % glykol: 2–130 °C

•Anslutningar:

–Inv.gänga

–Utv. gänga (svetsnipplar och utv. gängnipplar)

FJV-regulator

Beställning					Inställningsområde		kvs	Invändig gänga		Utvändig gänga
			Bild	DN				Anslutning		Anslutning
Exempel:					(°C)		(m3/h)		Best.nr		Best.nr
								ISO 7/1		ISO 228/1
Returtemperaturbegränsare, DN 15,				15			1,9	Rp ½	003N2250	G ¾ A	003N5117
kvs	1,9, PN 16, inställningsområde
20–60 °C, tmax 130 °C, utv. gänga				20	20–60 °C		3,4	Rp ¾	003N3250	G 1 A	003N5118
–	1 st.	FJV DN 15-regulator		25			5,5	Rp 1	003N4250	G 1¼ A	003N5119
		Best.nr: 003N5117
Alternativ:
–	1 st.	svetsnippel	Tillbehör
		Best.nr: 003H6908
			Bild	Typbeteckning		DN					Best.nr
						15					003H6908
				Svetsnipplar		20					003H6909
						25					003H6910
						15				R ½"	003H6902

Nipplar med

20

R ¾"

003H6903

utvändig gänga

25

R 1"

003H6904

Servicesatser


Typbeteckning

för

Best.nr

Reparationskit

DN 15

003N4006

Två membran, två O-ringar, en gummikägla, en tub med fett och åtta

DN 20

003N4007

ventillocksskruvar

DN 25

003N4008

Termostatiskt ställdon 20–60 °C

003N0084

DH-SMT/SI

VD.54.H4.07 © Danfoss 03/2013

1

Datablad	returtemperaturbegränsare FJV (PN 16)
Tekniska data
	Nominell diameter		DN	15	20		25
	kvs -värde		m3/h	1,9	3,4		5,5
	Nominellt tryck		PN		16
	Max. differenstryck		bar		10
	Medium			Vatten/glykolblandat vatten upp till 30 %.
	Mediets pH				Min. 7, max. 10
	Mediets temperatur				–25 till +130 oC
	Material
	Ventilhus	invändig gänga		MS 58, varmpressad, DIN 17660, W.No. 2.0401, CuZn40Pb3
		utvändig gänga		Avzinkningsfri mässing, BS 2872/CZ132
	Ventilsäte			CrNi-stål, DIN 17440, W.No. 1.4301
	Ventilkägla			NBR-gummi
	Spindel			Avzinkningsfri mässing, BS 2874/CZ132
	Membran, O-ringar			EPDM-gummi

Användningsprincip

FJV

FJV

Monteringslägen

Temperaturregulator

1.FJV måste installeras omedelbart bakom hetvattentanken.

2.Om central reglering av returvattentemperaturen krävs (i fjärrvärmesystem med

blandningskrets) måste FJV placeras så att returvattentemperaturen från

hetvattentanken inte påverkar elementet.

Regulatorn måste installeras i returlinjen på det sätt som visas i avsnittet ”Användningsprincip”. Den kan installeras i valfritt läge, med flödet i den ingjutna pilens riktning.

Röranslutningen från systemet och tanken till FJV får inte vara isolerade, eftersom den måste tillåtas avge värme.

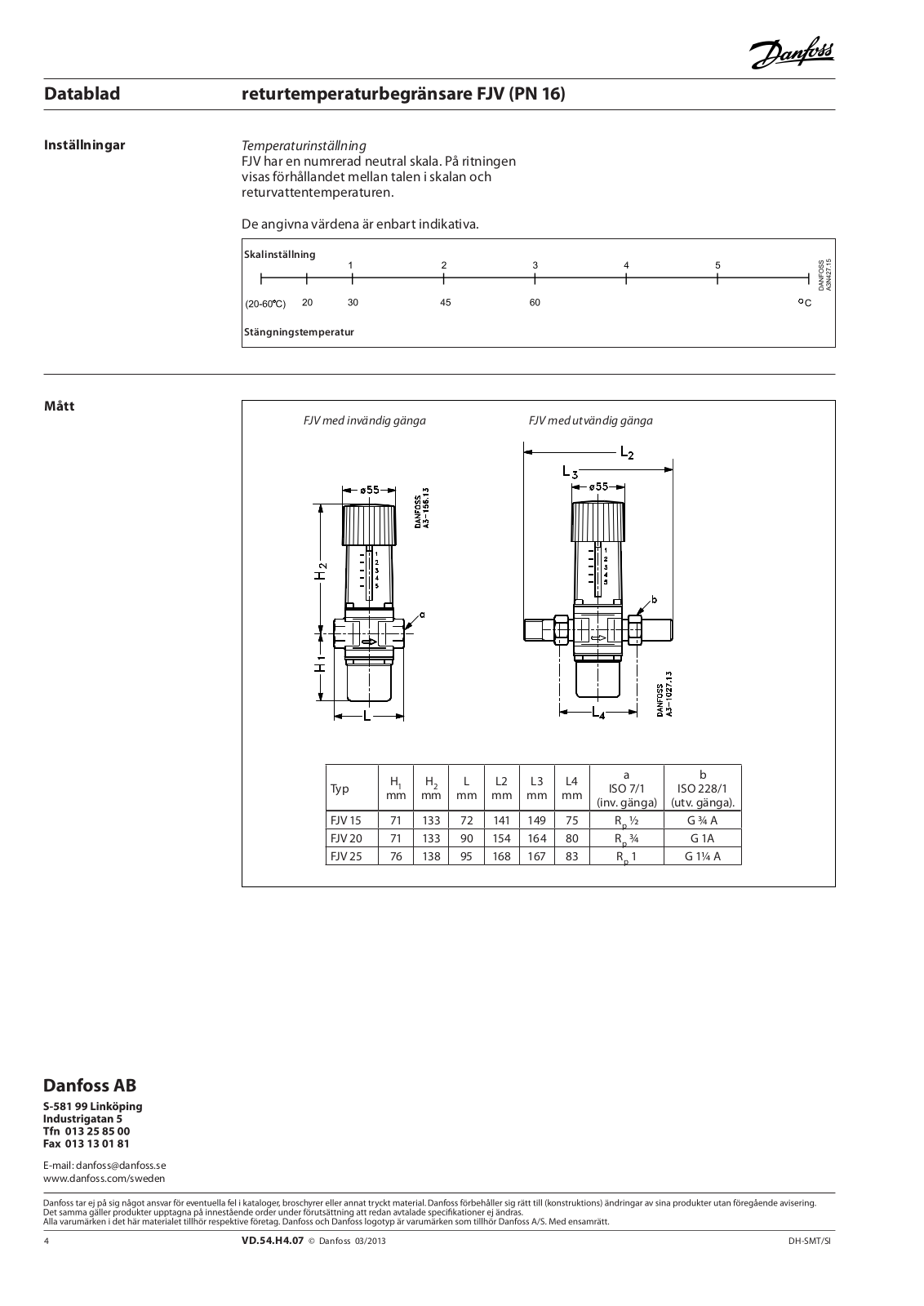

Installation och service beskrivs detaljerat i instruktionerna som levereras med regulatorn. Separata instruktioner finns tillgängliga.
