Технічний опис
Розподільчий колектор для системи
підлогового опалення FHF
Область застосування
Система
Розподілювач з ротаметрами
Розподільчий колектор FHF використовують для
регулювання витрати теплоносія в системах підлогового опалення.
Трубопровід кожного з контурів підлогового опалення підключають до окремої пари приєднувальних штуцерів розподілювача, що дає можливість
регулювати витрату теплоносія, а відповідно, і теплову потужність системи в кожному приміщенні
будівлі індивідуально.
Розподілювач складається з подавального та
зворотного колекторів. Подавальний колектор
має можливість відключення кожного з контурів
системи підлогового опалення і може бути укомплектований ротаметрами (як опція). Зворотний
колектор обладнаний вбудованими клапанами з
попередньою настройкою пропускної здатності,
що дозволяє забезпечити оптимальне гідравлічне
балансування системи.
Розподілювач без ротаметрів
Для керування контуром підлогового опалення
клапан може бути оснащений термоелектричним приводом або термостатичним елементом
прямої дії з виносним регулятором температури.
При застосуванні термо електричного привода
керуючий сигнал надходить від електрон ного регулятора в залежності від потреби приміщення в
тепловій енергії.
Розподілювачі виробляють з кількістю виводів від
2 до 12. Для збільшення кількості відводів колектори можуть бути з’єднані послідовно за допомогою
набору ніпелів FHF-C, що замовляються окремо.
Кульові крани (FHF-BV) для відключення розподілювача також замовляють окремо, як додаткове
приладдя.
Кінцеві секції мають ручні (FHF-EM) або автоматичні
(FHF-EA) повітровідвідники і випускні клапани.
© Danfoss | 2021.04
AI010286478228uk-UA0401 |
1
Технічний опис Розподільчий колектор для системи підлогового опалення FHF
Коди для оформлення
замовлень
Ескіз Опис Тип Код №
Комплект колекторів 2 + 2 FHF-2 088U0502
Комплект колекторів 3 + 3 FHF-3 088U0503
Комплект колекторів 4 + 4 FHF-4 088U0504
Комплект колекторів 5 + 5 FHF-5 088U0505
Комплект колекторів 6 + 6 FHF-6 088U0506
Комплект колекторів 7 + 7 FHF-7 088U0507
Комплект колекторів 8 + 8 FHF-8 088U0508
Комплект колекторів 9 + 9 FHF-9 088U0509
Комплект колекторів 10 + 10 FHF-10 088U0510
Комплект колекторів 11 + 11 FHF-11 088U0511
Комплект колекторів 12 + 12 FHF-12 088U0512
Комплект колекторів з ротаметрами 2 + 2 FHF-2F 088U0522
Комплект колекторів з ротаметрами 3 + 3 FHF-3F 088U0523
Комплект колекторів з ротаметрами 4 + 4 FHF-4F 088U0524
Комплект колекторів з ротаметрами 5 + 5 FHF-5F 088U0525
Комплект колекторів з ротаметрами 6 + 6 FHF-6F 088U0526
Комплект колекторів з ротаметрами 7 + 7 FHF-7F 088U0527
Комплект колекторів з ротаметрами 8 + 8 FHF-8F 088U0528
Комплект колекторів з ротаметрами 9 + 9 FHF-9F 088U0529
Комплект колекторів з ротаметрами 10 + 10 FHF-10F 088U0530
Комплект колекторів з ротаметрами 11 + 11 FHF-11F 088U0531
Комплект колекторів з ротаметрами 12 + 12 FHF-12F 088U0532
Кінцева секція з автоматичним повітровідвідником FHF-EA 088U0785
Кінцева секція з ручним повітровідвідником FHF-EM 088U0786
Набір кінцевих заглушок FHF-E 088U0582
Набір з’єднувальних ніпелів FHF-C 088U0583
Комплект редукційних перехідників 1” - ¾” FHF-R 088U0584
Набір монтажних кронштейнів FHF-MB 088U0585
2 кульових крани 1” з «американкою» для підключення
розподілювача
Термометр 0 - 60 °С Ø35 мм для вимірювання температури
на подавальному або зворотному колекторі
Термоелектричний привід, 24 В, NC (нормально закритий),
з’єднання привода з клапаном типу RA
Термоелектричний привід, 24 В, NO (нормально
відкритий), з’єднання привода з клапаном типу RA
Термоелектричний привід, 230 В, NC (нормально
закритий), з’єднання привода з клапаном типу RA
Термоелектричний привід, 230 В, NO (нормально
відкритий), з’єднання привода з клапаном типу RA
FHF-BV 088U0822
FHD-T 088U0029
TWA-A 088H3110
TWA-A 088H3111
TWA-A 088H3112
TWA-A 088H3113
2
| AI010286478228uk-UA0401
© Danfoss | 2021.04
Технічний опис Розподільчий колектор для системи підлогового опалення FHF
Коди для оформлення
замовлень (продовження)
Ескіз Опис Тип Код №
12х2 мм 013G4152
13х2 мм 013G4153
Компресійні фітинги для труб з поліетилену (PEX), які
відповідають DIN 16892/16893
Максимальний робочий тиск – 6 бар
Пробний тиск – 10 бар
Максимальна робоча температура – 95 °С
Внутрішня різь – G ¾”
Максимальну температуру теплоносія вказує виробник
труб, але вона не повинна перевищувати зазначену.
14х2 мм 013G4154
15х2,5 мм 013G4155
16х1,5 мм 013G4157
16х2 мм 013G4156
16х2,2 мм 013G4163
17х2 мм 013G4162
18х2 мм 013G4158
18х2,5 мм 013G4159
20х2 мм 013G4160
20х2,5 мм 013G4161
12х2 мм 013G4182
Компресійні фітинги для металополімерних труб (ALUPEX)
Максимальний робочий тиск – 6 бар
Пробний тиск – 10 бар
Максимальна робоча температура – 95 °С
Внутрішня різь – G ¾”
Максимальну температуру теплоносія вказує виробник
труб, але вона не повинна перевищувати зазначену.
14х2 мм 013G4184
15х2,5 мм 013G4185
16х2 мм 013G4186
16х2,25 мм 013G4187
18х2 мм 013G4188
20х2 мм 013G4190
20х2,5 мм 013G4191
10 мм 013G4120
Компресійні фітинги для мідних і сталевих труб
Максимальний робочий тиск – 6 бар
Пробний тиск – 10 бар
Максимальна робоча температура – 120 °С
Внутрішня різь – G ¾”
12 мм 013G4122
14 мм 013G4124
15 мм 013G4125
16 мм 013G4126
18 мм 013G4128
Пропускна здатність
Від попередньої настройки вбудованих в колектор клапанів залежить витрата теплоносія
в контурах підлогового опалення, тому дуже
важливо досягти оптимального гідравлічного
балансу в системі.
Гідравлічне балансування необхідне для забезпечення оптимального комфорту в кожному приміщенні при мінімальному споживанні
енергії. Нижче наведено приклад визначення
розрахункової витрати.
Приклад
Кімната 1 1. Визначте основне циркуляційне кільце: контур з найбільшою
довжиною трубопроводу / контур в найбільшій кімнаті
2. Розрахункове охолодження теплоносія (ΔТ) 5 °С
3. Визначте потрібну питому потужність підлогового опалення
для даної кімнати
4. Розмірний перевідний коефіцієнт 1,163
5. Розрахуйте потрібну витрату теплоносія через контур
підлоговогоопалення в даній кімнаті
Кімната 2 6. Визначте площу контуру підлогового опалення в наступній
кімнаті
7. Розрахуйте потрібну витрату теплоносія через контур
підлогового опалення в даній кімнаті
2
25 м
2
50 Вт/м
G (л/год) =
G = 215 л/год
2
15 м
G (л/год) =
G = 129 л/год
50 Вт/м
5 °С х 1,163
50 Вт/м
5 °С х 1,163
2
х 25 м
2
х 15 м
2
2
© Danfoss | 2021.04
AI010286478228uk-UA0401 | 3
Технічний опис Розподільчий колектор для системи підлогового опалення FHF
Пропускна здатність
(продовження)
Розподілювач з ротаметрами
Значення попередньої настройки:
Кімната 1
Кімната 2 5
N
Розподілювач без ротаметрів
Значення попередньої настройки:
Кімната 1
Кімната 2 6
N
4 | AI010286478228uk-UA0401
© Danfoss | 2021.04
Технічний опис Розподільчий колектор для системи підлогового опалення FHF
Пропускна здатність
(продовження)
Визначити орієнтовне необхідне значення попередньої настройки можна за допомогою таблиць:
© Danfoss | 2021.04
AI010286478228uk-UA0401 | 5
Технічний опис Розподільчий колектор для системи підлогового опалення FHF
Попередня настройка
вбудованих клапанів
Конструкція
Діаграми пропускної здатності показують залежність витрати теплоносія від перепаду тиску
і значення попередньої настройки вбудованих
клапанів. Зверніть увагу, що пропускна здатність
колекторів з ротаметрами дещо менша, ніж колекторів без ротаметрів.
Позиція Опис Матеріал
1 Оглядове скло ротаметра Термостійкий пластик
2 Гайка ротаметра Латунь, CuZn39Pb3
3 Вставка ротаметра Латунь, CuZn39Pb3
4 Корпус подавального колектора Латунь, CuZn40Pb2
Подавальний колектор
з ротаметрами
5 Кільцеве ущільнення EPDM
6 Відвід під компресійний фітинг Латунь, CuZn40Pb2
Необхідне значення попередньої настройки пропускної здатності виставляють легко і точно без
використання спеціальних інструментів:
- Зніміть захисний ковпачок;
- Поверніть кільце червоного кольору з нанесеною на нього шкалою настройки до суміщення
розрахункового значення з настроювальною позначкою на клапані (заводська настройка – «N»).
Технічні характеристики
Позиція Опис Матеріал
1 Стопорна шайба Латунь, CuZn40Pb2
2 Кільцеве ущільнення EPDM
3 Шпиндель клапана Латунь, CuZn40Pb2
4 Кільцеве ущільнення EPDM
Подавальний колектор
без ротаметрів
Зворотний колектор
з регулювальними
клапанами
5 Трубка клапана Латунь, CuZn40Pb2
6 Корпус подавального колектора Латунь, CuZn40Pb2
7 Кільцеве ущільнення EPDM
Позиція Опис Матеріал
1 Сальникове ущільнення -
2 Кільце настройки PBT
3 Корпус клапана Латунь, CuZn40Pb2
4 Корпус зворотного колектора Латунь, CuZn40Pb2
5 Вентильна вставка Латунь, CuZn39Pb3
6 Кільцеве ущільнення EPDM
7 Відвід під компресійний фітинг Латунь, CuZn40Pb2
Максимальний перепад тиску: 0,6 бар
Максимальний робочий тиск: без ротаметрів – 10 бар / з ротаметрами – 6 бар
Пробний тиск: без ротаметрів – 16 бар / з ротаметрами – 10 бар
Максимальна робоча температура: 90 °С
6 | AI010286478228uk-UA0401
© Danfoss | 2021.04
Технічний опис Розподільчий колектор для системи підлогового опалення FHF

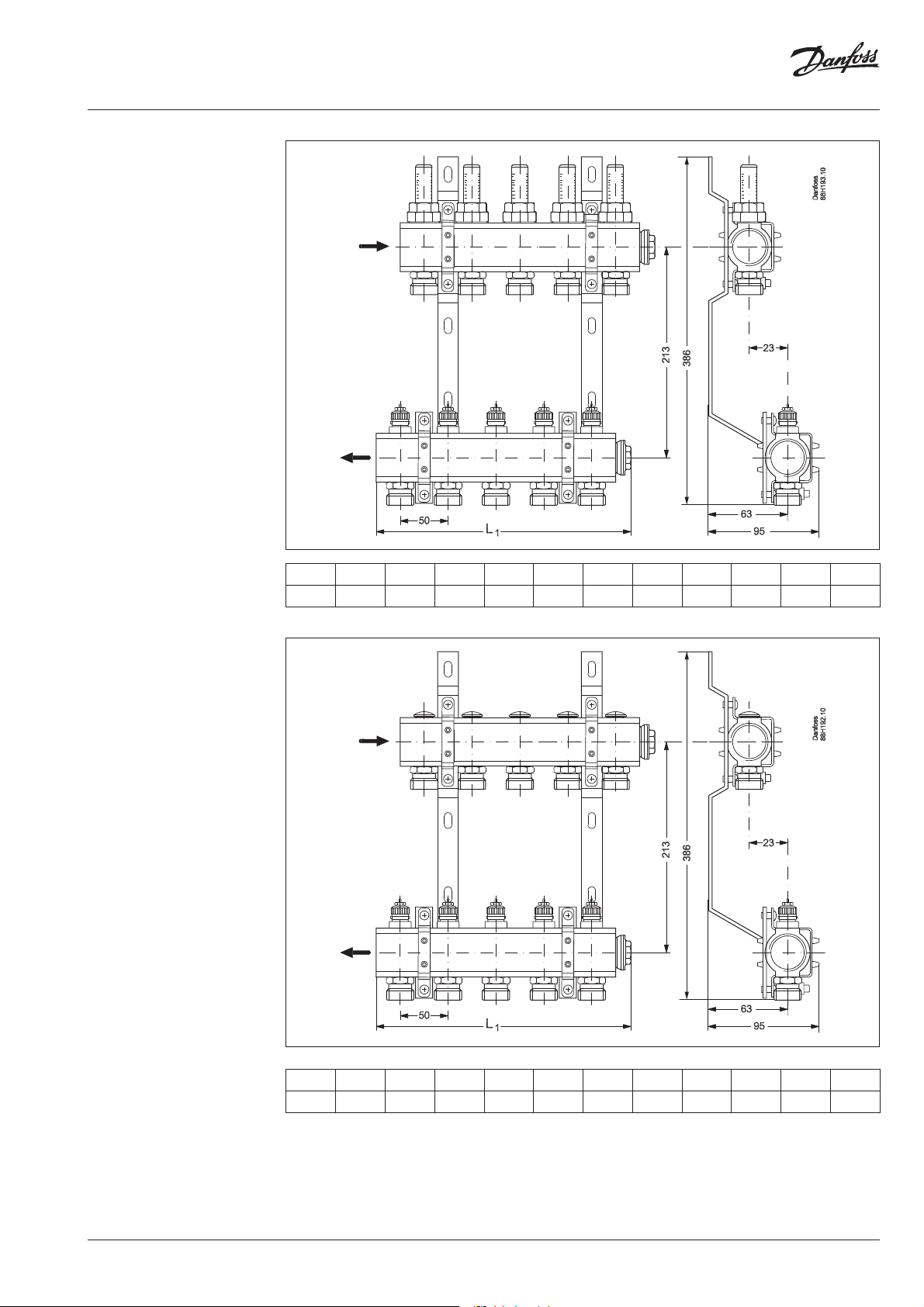

Розміри
Тип 2+2 3+3 4+4 5+5 6+6 7+7 8+8 9+9 10+10 11+11 12+12
(мм) 111 161 211 261 311 361 411 461 511 561 611
L
1
© Danfoss | 2021.04
Тип 2+2 3+3 4+4 5+5 6+6 7+7 8+8 9+9 10+10 11+11 12+12
(мм) 111 161 211 261 311 361 411 461 511 561 611
L
1
AI010286478228uk-UA0401 | 7
Технічний опис Розподільчий колектор для системи підлогового опалення FHF

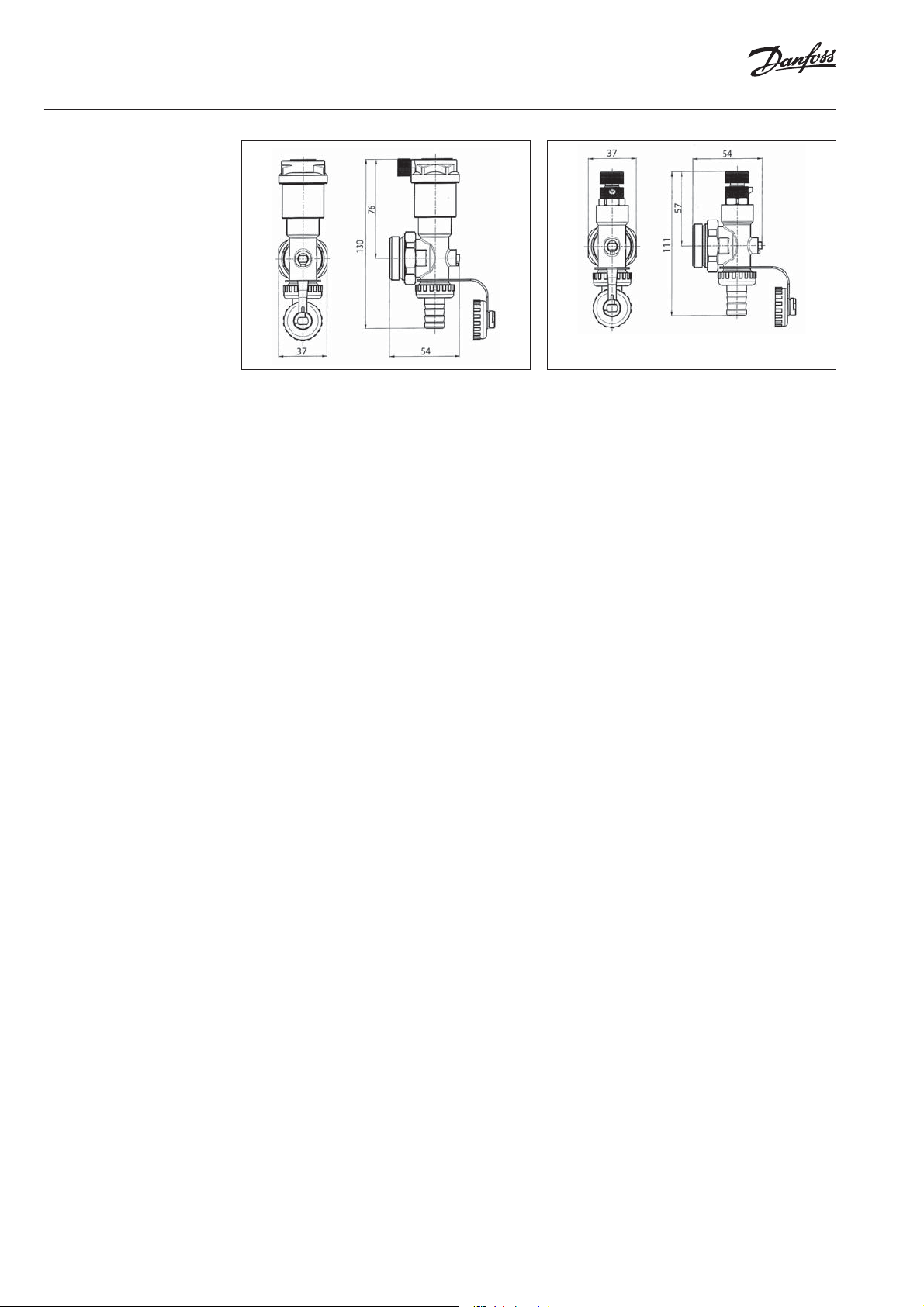

Розміри (продовження)
