Instructions
Thermostat FH-CWD
Instructions Thermostat FH-CWD
Sommaire
1. Présentation fonctionnelle ..................................... 3
2. Montage ........................................................................ 3
3. Installation .................................................................... 4
4. Utilisation générale ................................................... 4
5. Choisir la commande de température
ambiante ou les commandes de
température ambiante et du sol ........................... 5
6. Protection de la température
maximum du sol ......................................................... 6
7. Hors gel .......................................................................... 7
8. Messages d’erreur ...................................................... 7
9. Spécifications techniques ....................................... 8
10. Chiffres et illustrations ............................................. 12
IMPORTANT!
Protéger le thermostat contre la saleté, les fluides, le béton et ne
PAS insérer d’objet.
Ne pas couvrir le thermostat, en plaçant des serviettes devant
par exemple.
L’installation doit être réalisée par un électricien agréé.
VI.CU.B2.04 Produit par Danfoss Floor Heating Hydronics 05.2011
2
Instructions Thermostat FH-CWD
1. Présentation fonctionnelle

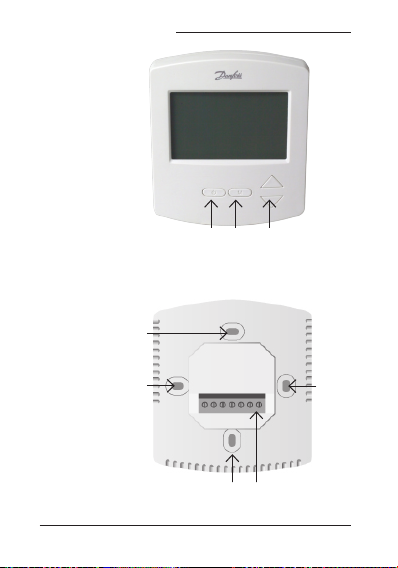

Avant - fig. 1
Bouton-poussoir
Bouton-poussoir M
Sélecteurs haut/bas
Dos - fig. 2
Trou de vis pour montage encastré
Bornes pour montage de câbles

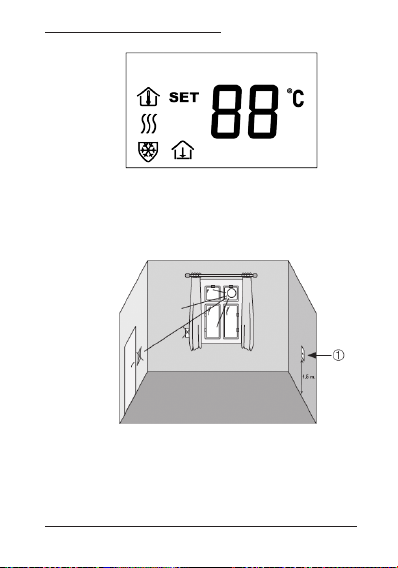

Symboles à l’écran - fig. 3
Capteur de pièce
Capteur de sol
Indication de température
Température de pièce définie
Température de sol définie
Chauffage par le sol - Actif
Hors gel - Actif
2. Montage
! Lorsque c’est possible, le thermostat d’ambiance doit
être installé à l’abri des effets de la lumière du soleil, des
appels d’air et des autres résistances (la télévision par
exemple), etc.
Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.04
3
Instructions Thermostat FH-CWD
3. Installation

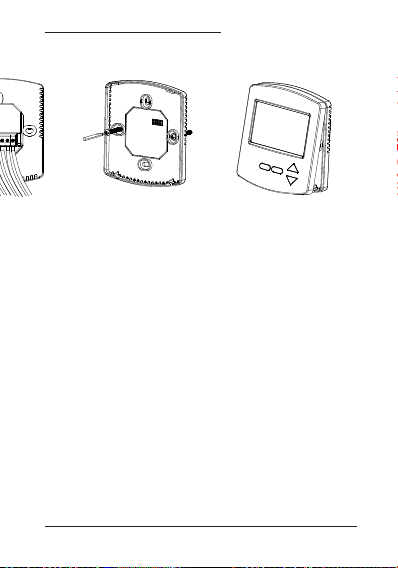

Installation du thermostat d’ambiance - fig. 5 et
fig. 6
• Retirer le câble de raccordement entre la partie
avant et l’arrière.
• Raccorder correctement le thermostat à l’alimenta-
tion principale selon le schéma de câblage - fig 6.
• Monter le thermostat à la boîte murale en utilisant
les vis fournies.
• Monter correctement l’avant.
Schéma de câblage - fig 6
Le produit doit être relié aux fils suivants :
• Borne L : Phase (L) CA 85-250 V, 50/60 Hz
• Borne NON : Vanne (NON)
• Borne NC : Vanne (NC)
• Borne N : Neutre (N)
• Borne 2 : Vide
• Borne S2 : Capteur de sol
• Borne S1 : Capteur de sol
4. Utilisation générale
Activer/Désactiver le thermostat d’ambiance Fig. 1
• Activer ou désactiver le thermostat en appuyant
sur .
VI.CU.B2.04 Produit par Danfoss Floor Heating Hydronics 05.2011
4
Instructions Thermostat FH-CWD
Affichage des températures ambiantes - fig. 3
• La température ambiante réelle est présentée à
l’écran par défaut .
Régler la température ambiante Fig. 1
• Appuyer sur , pour régler la valeur choisie
pour la température ambiante; s’affiche
à l’écran.
• Lorsque le sélecteur est relâché, l’écran
revient à la température ambiante réelle. .
5. Choisir la commande de tempéra-
ture ambiante ou les commandes
de température ambiante et de sol
Désactiver le thermostat en appuyant sur Fig. 1 ).
• Appuyer sur et maintenir la touche enfoncée
Fig. 1 pendant 10 secondes. L’écran affichera 01.
• Appuyer sur Fig. 1 pour régler le type de
commande souhaité.
01=commande de température ambiante, uniquement
avec un capteur de pièce et sans capteur de sol. Vérifier et régler uniquement la température ambiante.
02=les commandes de température ambiante et de
sol, avec un capteur de pièce et un capteur de sol.
Vérifier et régler la température ambiante et la limite
de température maximum du sol. Le paramètre défini
par défaut à l’usine est 01.
Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.04
5
Instructions Thermostat FH-CWD
6. Protection de la température
maximum du sol
La fonction permet de régler une température de sol
maximum autorisée pour par exemple protéger les
sols en bois véritable des dégâts dus à une chaleur
excessive. Pour certaines températures maximum du
sol, se reporter aux recommandations des fournisseurs de sol.
Afficher la température du sol
Cette fonction permet de vérifier la température
interne du sol. Fonctionne uniquement avec un
capteur de sol.
Activer le thermostat en appuyant sur Fig. 1 ).
• Appuyer sur M Fig. 1 brièvement et clignotera à l’écran.
• La température réelle du sol est indiquée à l’écran.
Régler la température maximum du sol
Désactiver le thermostat en appuyant sur Fig. 1 .
• Appuyer sur M Fig. 1 , pendant 5 secondes
jusqu’à ce que l’écran affiche .
• Relâcher M Fig.1 et l’écran affiche .
• Appuyer sur ou Fig. 1 pour régler la limite
de température maximum du sol souhaitée.
• Attendre 5 secondes que le thermostat quitte le
mode SET et s’éteigne.
VI.CU.B2.04 Produit par Danfoss Floor Heating Hydronics 05.2011
6
Instructions Thermostat FH-CWD
7. Hors gel
Utiliser le mode hors gel plutôt que de désactiver
complètement le thermostat pour protéger contre
les dommages dus aux basses températures. La
température ambiante sera maintenue aux alentours
de 5ºC.
• Désactiver le thermostat en appuyant sur
Fig. 1 .
• Appuyer sur M Fig.1 pendant 3 secondes puis
relâcher.
• Sélectionner 01 (00= désactivé).
Si la température ambiante est inférieure à 5 °C, le
chauffage s’activera et s’affichera à l’écran.
Si la température ambiante est supérieure à 7 °C, le
chauffage est désactivé.
Le réglage défini par défaut à l’usine est 00.
8. Messages d’erreur
E1 s’affichera en cas de défaut du capteur de pièce.
E2 s’affichera en cas de défaut du capteur de sol. E2
sera lu suite à l’enfoncement de la touche M Fig. 1
pour surveiller la température du sol.
Dans tous les cas, toutes les sorties de relais seront
désactivées.
Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.04
7
Instructions Thermostat FH-CWD
9. Spécifications techniques
Fonction Description
Approbation Marquage CE, EN 60730
Couleur Blanc RAL 9016
Dimensions 86 x 99 x 19 mm
Mode de réglage Boutons-poussoirs
Programmable Non
Indication de
défaut/Mode de
défaillance
Hors gel Oui si activé :
Température
ambiante
Précision ±1 °C
Hystérésis 1 °C, symétrique autour de la
Classe IP 30
Rétroéclairage
LCD/veilleuse
VI.CU.B2.04 Produit par Danfoss Floor Heating Hydronics 05.2011
8
En cas de défaut du capteur
de pièce, E1 s’affichera. En cas
de défaut du capteur de sol,
E2 s’affichera. Dans tous les
cas, le thermostat désactivera
toutes les sorties de relais.
< 5 °C chauffage actif
> 7 °C chauffage désactivé
- 10 °C - 60 °C
température de référence
Oui
Instructions Thermostat FH-CWD
Fonction Description
Écran LCD Oui
Indicateur DEL Non
Charge max.
<1A
inductive
Charge max.
<3A
résistive
Montage Montage encastré pour prises
intégrées européennes et
chinoises.
Réseau, câble Non
Réseau, sans fil Non
Fonction de
Oui (+/-10 °C)
décalage
Puissance consom-
2 W
mée
Alimentation,
Non
batterie
Alimentation, nette 85-250 V CA, 50/60 Hz
Réglages de l’accu-
mulation d’énergie
Conserve les paramètres en
cas de coupure de courant.
Ils seront enregistrés sur une
puce mémoire.
Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.04
9
Instructions Thermostat FH-CWD
Fonction Description
Capteur, sol 2 bornes (S1, S2) en option
pour le montage d’un capteur
externe. Précision du type de
capteur NTC 10 K : ±1%
Capteur, sol
20-45 °C
- gamme définie
Capteur, pièce Précision NTC 100K : ±1%
Capteur, pièce
5-35 °C
- gamme définie
Matériau du boî-
94V0/ Oui
tier/ininflammable
Matériau du boî-
ABS+PC
tier, type
Protection statique Oui
VI.CU.B2.04 Produit par Danfoss Floor Heating Hydronics 05.2011
10
Instructions Thermostat FH-CWD
Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.04
11
Fig. 1
Fig. 2
Instructions Thermostat FH-CWD
VI.CU.B2.04 Produit par Danfoss Floor Heating Hydronics 05.2011
12
Instructions Thermostat FH-CWD
Fig. 3
Fig. 4
Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.04
13
Instructions Thermostat FH-CWD
Fig. 5
Fig. 6
FH-CWD
L
NO
NC
N
S2
Floor Sensor
S1
VI.CU.B2.04 Produit par Danfoss Floor Heating Hydronics 05.2011
14
AC85 ~ 250V
50/60 Hz
Remote
Instructions Thermostat FH-CWD
Produit par Danfoss Floor Heating Hydronics 05.2011 VI.CU.B2.04
15
