Danfoss Fűtőkábelekre Operating guide [hu]
Telepítési útmutató
Fűtőkábelekre
Betonpadlók >3 cm
Intelligent solutions
with lasting eect
Visit DEVI.com
Tartalomjegyzék
1 Bevezetés . . . . . . . . . . . . . . . . . . . . . . 2
1.1 Biztonsági utasítások . . . . . . . . . . . . .3
1.2 Telepítési útmutató. . . . . . . . . . . . . . .4
2 Telepítés lépésről lépésre . . . . . . . . . . . . 5

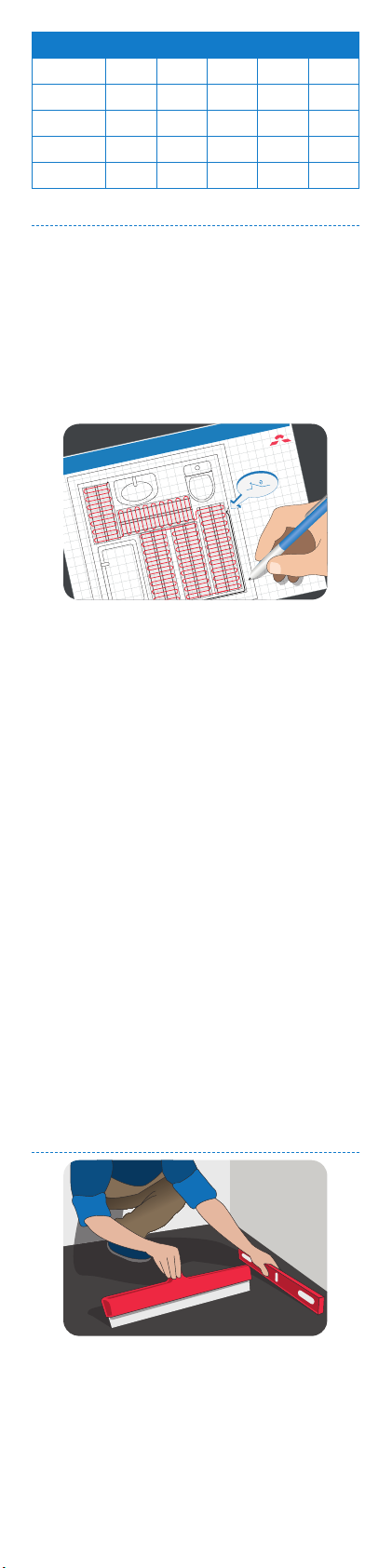

2.1 C-C távolság fűtőkábelek esetén . . . . . .5
2.2 A telepítés megtervezése . . . . . . . . . . .6
2.3 A telepítési terület előkészítése . . . . . . .6
3 Az elemek telepítése . . . . . . . . . . . . . . .7
3.1 A fűtőelemek telepítése . . . . . . . . . . . .7
3.2 Az érzékelő telepítése . . . . . . . . . . . . .7
4 Beltéri alkalmazások . . . . . . . . . . . . . . .9
4.1 Padlófűtés betonpadlóban (>3 cm) . . .10
5 Opcionális beállítások . . . . . . . . . . . . . 11
1 Bevezetés
A jelen telepítési útmutatóban az „elem” kifejezés
egyaránt vonatkozik a fűtőkábelekre és a fűtőszőnyegekre.
Ha a „fűtőkábel” vagy „fűtőszőnyeg” kifejezés
szerepel a leírásban, akkor az adott utasítás csak a
megjelölt típusú elemre vonatkozik.
Az adott alkalmazással kapcsolatos minden méretezés, termékválasztás, telepítés és üzembe helyezés a
szakképzett szerelő felelőssége.
A fűtőelemeket vagy termosztátokat használó alkalmazásokat villamos szakembernek ellenőriznie kell
az üzembe helyezés előtt.
• Beleértve a fűtőelem típusát, méretét, telepítését és csatlakoztatását.
• Beleértve a fűtőelemet szabályozó termosztát
típusát, méretét, telepítését, csatlakoztatását és
beállításait.
• Gyerekek nem játszhatnak a fűtőelemekkel.
• 8 éves és annál idősebb gyerekek, valamint
csökkent zikai, szellemi és érzékelőképességű,
illetve megfelelő tapasztalattal és tudással nem
rendelkező felnőtt személyek csak felügyelet mellett, vagy akkor használhatják ezt a
fűtőelemet, ha útmutatást kaptak biztonságos
használatáról, és azt megértették.
• Felügyelet nélkül gyerekek nem végezhetik a
készülék tisztítását és felhasználói karbantartását.
A jelen telepítési útmutatóban bemutatott fűtőelemek kizárólag padlófűtés céljára használhatók.
• Az IEC 60335 szerint a szőnyegeket nem szabad
fémfödémbe vagy hőtároló alkalmazásba
telepíteni.
• A szőnyegnek teljesen, legalább 5 mm-re be
kell ágyazódnia a betonba, esztrichbe, csemperagasztóba vagy hasonlóba.
1.1 Biztonsági utasítások
!
1
2
3
4
5
6
7
Soha ne vágja vagy rövidítse le a fűtőelemet
• A fűtőelem elvágása esetén a garancia érvénytelenné válik.
• A hidegvezetők szükség esetén rövidíthetők.
Az elemeket mindig a helyi építési előírásoknak
és huzalozási szabályoknak, valamint a jelen
telepítési útmutató előírásainak megfelelően kell
telepíteni.
• Az ezeknek nem megfelelő telepítés akadályozhatja az elem működését, vagy biztonsági
kockázatot jelenthet, és érvénytelenné teszi a
garanciát.
Az elemeket csak hivatásos villanyszerelő kötheti
be, x csatlakoztatással.
• Telepítés és szervizelés előtt minden áramkör
ellátását kapcsolja le.
• Minden fűtőelem-árnyékolást földelni kell a
helyi villamossági előírásoknak megfelelően, és
FI-reléhez (RCD) kell őket csatlakoztatni.
• A FI-relé lekapcsolási áram max. 30 mA.
• A fűtőelemeket olyan kapcsolón keresztül
kell csatlakoztatni, amely valamennyi pólusán
lehetővé teszi a lekapcsolást.
• Az elemet megfelelő értékű biztosítékkal vagy
megszakítóval kell ellátni a helyi szabályozásoknak megfelelően.
1. Heating cable
2. Thermostat
3. Sensor
4. Screen
5. RCD
6. All-pole switch
7. Fuse
Connections
• Phase - Brown
• Neutral - Blue
• Earth - Screen
A fűtőszőnyeg jelenlétét
• egyértelművé kell tenni gyelmeztető jelzések
elhelyezésével a tápcsatlakozó szerelvényeinél
és/vagy az áramkör nyomvonala mentén.
• a telepítés valamennyi villamossági dokumentációjában fel kell tüntetni.
Soha ne lépje túl az adott alkalmazás maximális
hősűrűségét (W/m vagy W/m).
1.2 Telepítési útmutató
Megfelelően készítse elő a telepítési helyet az éles
tárgyak, szennyeződés stb. eltávolításával.
A telepítés előtt és közben rendszeresen mérje
meg az ohmos és a szigetelési ellenállást.
Ne fektesse a fűtőelemeket falak vagy rögzített
tárgyak alá. Legalább 6 cm-es légrés szükséges.
Az elemek ne kerüljenek kapcsolatba szigete-
lőanyaggal, egyéb hőforrásokkal és kompenzáto-
rokkal.
Az elemek nem érinthetik vagy keresztezhetik
önmagukat vagy más elemeket, és egyenletesen
kell őket elrendezni a területen.
