Danfoss EV220BW, EV228BW Data sheet [sv]

Data Sheet
Magnetventil Typ EV220BW och EV228BW
Indirekt servostyrda ventiler för dricksvatten
Magnetventiler med dricksvattengodkännande
• För vattenförsörjning
• Hus och stora lägenheter
Kök och badrum
• Kommersiella byggnader
• Industribyggnader
• Zonindelning
• Tvätt
• Huvudinloppsventiler
• Maskiner och livsmedelsindustri
Egenskaper
• Clip-on-spole
• Omgivningstemperatur: upp till 70 °C
• Spolkapsling: Upp till IP67
• Vattenslagsdämpad
• Inbyggt lter
• Husmaterial i ECO-mässing (blyfri < 0,1 %) eller rostfritt stål
• Nya generationens EPDM-tätningar rekommenderade för dricksvatten
AI266333732850sv-000501
Egenskaper
EV220BW
EV220BW
EV228BW
EV228BW
Husmaterial
Eco-mässing
Rostfritt stål
Eco-mässing
Rostfritt stål
DN [mm]
15–25
15–50
15–25
15–50
Anslutning
G1/2''–G1''
G1/2''–G2''
G1/2''–G1''
G1/2''–G2''
Förslutningsmaterial
EPDM
EPDM
EPDM
EPDM
Funktion
NC/NO
NC/NOUNUN
Kv [m3/h]
4–11
4–40
4–11
4–40
Dierenstrycksområde [bar]
0,3–10
0,3–10
0,3–10
0,3–10
Temperaturområde [°C]
0–90
0–90
0–70
0–70
Magnetventil, typ EV220BW och EV228BW
1 Produktöversikt
Tabell 1: Produktöversikt
© Danfoss | Climate Solutions | 2021.11 AI266333732850sv-000501 | 2
7
1.2.3.4.5.6.7.
Spole
Ankaräder
Ventilplatta
Pilotdysa
Membran
Huvuddysa
Utjämningsdysa
Magnetventil, typ EV220BW och EV228BW
2 Funktioner
2.1 Funktion, NC
Ingen spänning till spolen (stängd ventil):
När spänningen är frånslagen pressas ventilplattan (3) ned mot pilotdysan (4) av ankarädern (2). Trycket på membranet (5) byggs upp via utjämningsdysan (7). Membranet stänger till huvuddysan (6) så snart som trycket på membranet är lika stort som ingångstrycket. Ventilen förblir stängd så länge som spolen är spänningslös.
Spänning till spolen (öppen ventil)
När spänning anbringas på spolen (1) öppnas pilotdysan (4). Eftersom pilotdysan är större än utjämningsdysan (7) sjunker trycket över membranet (5), som därför lyfts upp från huvuddysan (6). Ventilen är nu öppen för fritt öde och förblir öppen så länge som minsta dierentialtryck upprätthålls över ventilen och så länge som spolen försörjs med spänning.
Figur 1: Funktion, NC
2.2 Funktion, NO
Spänning till spolen frånkopplad (öppen ventil)
När spänningen till spolen (1) kopplas från öppnas pilotdysan (4). Eftersom pilotdysan är större än utjämningsdysan (7) sjunker trycket över membranet (5), som därför lyfts upp från huvuddysan (6). Ventilen är öppen så länge som minsta dierentialtryck upprätthålls över ventilen och så länge som spänningen till spolen är frånkopplad.
Spänning till spolen ansluten (stängd ventil):
När spänning anbringas på spolen pressas ventilplattan (3) ned mot pilotdysan (4). Trycket på membranet (5) byggs upp via utjämningsdysan (7). Membranet stänger till huvuddysan (6) så snart som trycket på membranet är lika stort som ingångstrycket. Ventilen förblir stängd så länge som spolen försörjs med spänning.
© Danfoss | Climate Solutions | 2021.11 AI266333732850sv-000501 | 3
7
1.2.3.4.5.6.7.
Spole
Ankare
Ventilplatta
Pilotdysa
Membran
Huvuddysa
Utjämningsdysa
+
+
Magnetventil, typ EV220BW och EV228BW
Figur 2: Funktion, NO
2.3 Funktion UN, låsande
Figur 3: Öppen
När (minus) matas till vänster kopplingspin och (plus) till höger (se g. 3) öppnas pilotdysan (4). Eftersom pilotdysan är större än utjämningsdysan (7) sjunker trycket över membranet (5), som därför lyfts upp från huvuddysan (6). Ventilen är nu öppen för öde så länge som minsta dierentialtryck upprätthålls över ventilen, tills polerna kopplas tillbaka (se Figur 4: stängd)
Figur 4: stängd
Koppla om poler
När (plus) matas till vänster kopplingspin och (minus) till höger (se g. 4) pressas ventilplattan ned mot pilotdysan (4) av ankarädern (2). Trycket på membranet (5) byggs upp via utjämningsdysan (7). Membranet stänger till huvuddysan (6) så snart som trycket på membranet är lika stort som ingångstrycket. Ventilen förblir stängd tills polerna växlas (se Figur 3: Öppen)
© Danfoss | Climate Solutions | 2021.11 AI266333732850sv-000501 | 4
7
8
1.2.3.4.5.6.7.8.Spole
Ankaräder
Ventilplatta
Pilotdysa
Membran
Huvuddysa
Utjämningsdysa
Permanentmagnet
Magnetventil, typ EV220BW och EV228BW
Figur 5: Funktion UN, låsande
© Danfoss | Climate Solutions | 2021.11 AI266333732850sv-000501 | 5
Danfoss
32U1460
ON
OFF
24h
Danfoss
32U9100
Magnetventil, typ EV220BW och EV228BW
3 Tillämpningar
i rekommenderar montering av lter framför ventilen. Rekommenderat lter 50 mesh (297 mikron).
V
Figur 6: Filter
I tillämpningar med vatten ska ventilerna aktiveras minst en gång per dygn, vilket innebär att ventilens läge ska ändras. Aktivering av ventilen minskar risken för att ventilen fastnar på grund av avlagringar av kalciumkarbonat, zink eller järnoxid.
Figur 7: Motionskörning: Ventil på/av
För att avlagringar och korrosion ska minimeras rekommenderar vi att vattnet som passerar genom ventilen har
öljande värden:
f
• Hårdhet 6–18 °dH för att avlagringar (kalk) ska förebyggas.
• Konduktivitet 50–800 μS/cm för att avzinkning av mässingen och korrosion ska undvikas.
• Medietemperatur på över 25 °C för att vatten inuti ventilen inte ska stagnera och leda till avzinkning och korrosion.
© Danfoss | Climate Solutions | 2021.11 AI266333732850sv-000501 | 6
Media
EPDM
Dricksvatten
Mediatemperatur [°C]
EV220BW EPDM
0–90 °C
EV228BW EPDM
0–70 °C
Omgivande temperatur [°C]
BB DC
Upp till 50 °C
BB AC
Upp till 80 °C
EEC BE240CS
Upp 55 °C
Kv-v
ärde [m3/h]
DN15
4 m3/h
DN20
8 m3/h
DN25
11 m3/h
DN32
18 m3/h
DN40
24 m3/h
DN50
40 m3/h
Min. dier
enstryck vid öppning [bar]
0,3 bar
Max. dier
enstryck vid öppning [bar]
10 bar
Max. arbetstryck [bar]
10 bar
Max. testtryck [bar]
15 bar
Viskositet [cSt]
Max. 50 cSt
Danfoss
A32U1267.01
EV220/228BW 15 NC/NO/UN
EV220/228BW 20 NC/NO/UN
EV220/228BW 25 NC/NO/UN
EV220/228BW 32 NC/NO/UN
EV220/228BW 40 NC/NO/UN
EV220/228BW 50 NC/NO/UN
0,8
0,6 0,5
0,4
0,8
0,6
0,4
0,3
0,2
0,1
Magnetventil, typ EV220BW och EV228BW
roduktspecikation
4 P
4.1 Tekniska data
Tabell 2: Tekniska data
Kapacitetdiagram
empel, vatten Kapacitet för EV220BW 15B vid ett dierentialtryck på 3 bar: Cirka 7 m3/h
Ex
Figur 8: Kapacitetdiagram
© Danfoss | Climate Solutions | 2021.11 AI266333732850sv-000501 | 7
Typ
EV220/228BW 15
EV220/228BW 20
EV220/228BW 25
EV220/228BW 32
EV220/228BW 40
EV220/228BW 50
Öppningstid [ms]
(1)
4040300
1 000
1 500
5 000
Stängningstid [ms]
(1)
350
1 000
1 000
2 500
4 000
10 000
Komponenter
Material
Specikationer
Ventilhus/hölje Eco-mässing
CW724R
Rostfritt stål
W.nr 1.4404/AISI 316L
Utjämningsdysa Eco-mässing
CW724R
Rostfritt stål
W.nr 1.4404/AISI 316L
Ankare
Rostfritt stål
W.nr 1.4105/AISI 430 FR
Ankarrör
Rostfritt stål
W.nr 1.4306 / AISI 304 L
Ankarstopp
Rostfritt stål
W.nr 1.4105/AISI 430 FR
Fjädrar
Rostfritt stål
W.nr 1.4310/AISI 301
O-ringar
EPDM
Ventilplatta
EPDM
Membran
EPDM
Typ
L
B
B
1
[mm]/spoltyp
H
H
1
Vikt utan spole
[mm]
[mm]BABB/BE
BG/BOBP[mm]
[mm]
[kg]
EV220/228BW 15
80,0
52,0324668459915,0
0,7
EV220/228BW 20
90,0
58,032466845
103
18,0
0,9
EV220/228BW 25
109,0
70,032466845
113
22,0
1,3
EV220/228BW 32
120,0
82,032466845
120
27,0
2,0
EV220/228BW 40
130,0
95,032466845
129
32,0
3,0
EV220/228BW 50
162,0
113,032466845
135
37,0
4,8
Danfoss
32U1783.10
H
L
B
H₁
B₁
Magnetventil, typ EV220BW och EV228BW
Öppnings-/stängningstid
Tabell 3: Öppnings-/stängningstid
(1)
(1)
Tiderna är ungefärliga och gäller för vatten. De exakta tiderna beror på systemets tryckförhållande. Stängningstiderna kan ändras genom att
Tiderna är ungefärliga och gäller för vatten. De exakta tiderna beror på systemets tryckförhållande. Stängningstiderna kan ändras genom att en annan utjämningsdysa väljs.
en annan utjämningsdysa väljs.
Material
Tabell 4: Material
4.2 Mått och vikt
Tabell 5: Mått och vikt

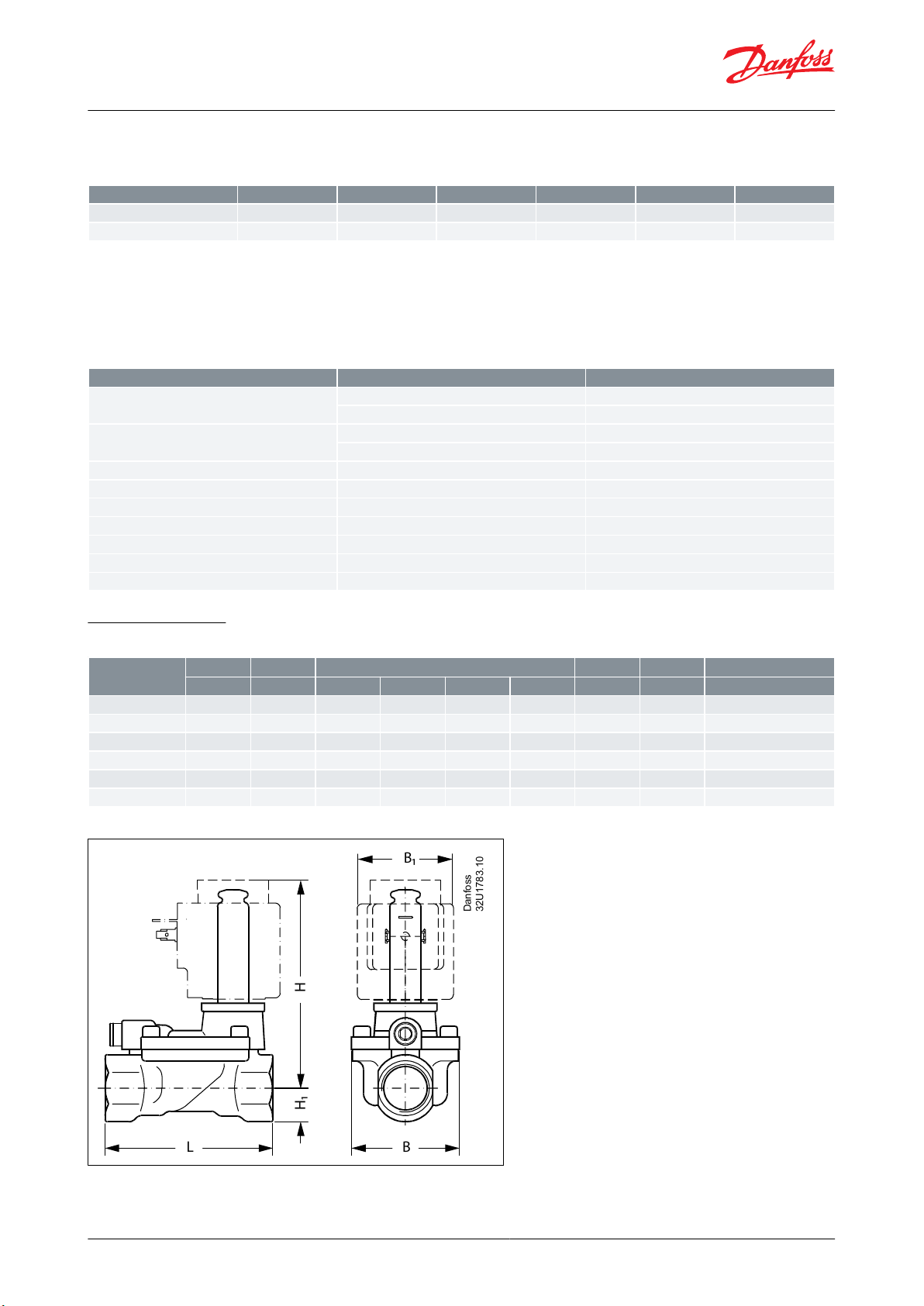

Figur 9: Mått
© Danfoss | Climate Solutions | 2021.11 AI266333732850sv-000501 | 8
EV220BW
EV220BW
EV228BW
EV228BW
max. 15°
max. 15°
max. 15°
max. 15°
Magnetventil, typ EV220BW och EV228BW
4.3 Montering
Figur 10: Monteringsvinkel
© Danfoss | Climate Solutions | 2021.11 AI266333732850sv-000501 | 9
ISO228/1-anslutning
Dysa
Kv-värde
Husmaterial
Funktion
[mm]
[m3/h]
Eco-mässing/
Rostfritt stål
EV220BW
EV228BW
NC (normalt stängd)
NEJ
UN
G1/2154
Eco-mässing
132U1500
132U1501
132U2400
Rostfritt stål
132U1580
132U1581
132U2401
G3/4208
Eco-mässing
132U2000
132U2001
132U2402
Rostfritt stål
132U2080
132U2081
132U2403
G1
25
11
Eco-mässing
132U2500
132U2501
132U2404
Rostfritt stål
132U2580
132U2581
132U2405
G11/43218
Eco-mässing
Rostfritt stål
132U3280
132U3281
132U2407
G11/24024
Eco-mässing
Rostfritt stål
132U4080
132U4081
132U2409
G2
50
40
Eco-mässing
Rostfritt stål
132U5080
132U5081
132U2411
Typ
Omgivning‐
stemperatur
Matarspänning
Spänningsvar‐
iation
Frekvens
Styrning
Energiförbrukning
Artikelnummer
[°C]
[V]
[Hz]
[W]
[VA]
BB024AS
-40–80
24
-15 %, +10 %
50
NO, NC1119
018F7358
BB230AS
-40–80
220–230
-15 %, +10 %
50
NO, NC1119
018F7351
BB012DS
-40–50
12
± 10 %
DC
NC, NO, UN (lå-
sande)
13
018F7396
BB024DS
-40–5024±10 %
DC
NC, NO, UN (lå-
sande)
16
018F7397
Magnetventil, typ EV220BW och EV228BW
5 Beställning
5.1 Reservdelsprogram
Tabell 6: Eco-mässing och rostfritt stål, ventilhus NC, NO och UN
5.2 Tillbehör
Spole
BB/BY, högprestandaspolar
Figur 11: BB/BY, högprestandaspolar
Tabell 7: BB/BY, högprestandaspolar
© Danfoss | Climate Solutions | 2021.11 AI266333732850sv-000501 | 10
Typ
Omgivningstem‐
peratur
Matarspänning
Spänningsvaria‐
tion
Frekvens
Styrning
Energiförbrukn‐
ing
Artikelnummer
[°C]
[V]
[Hz]
[W]
BE240CS
-25–55
208–240
±10 %60NC, NO
4
018F6783
208–240
±10 %50NC, NO
4
Kabelkontaktstorlek
Beskrivning
Artikelnummer
DIN 18
Kabelkontakt IP67
042N1256
Typ
Spänning
Passar för spoltyper
Artikelnummer
[V]
BA024A
24–240
AL, AM, AS, AZ, BA, BD, BB
042N0185
Magnetventil, typ EV220BW och EV228BW
EEC och spolregulator
Figur 12: EEC och spolregulator
Tabell 8: Tekniska data
Kabelkontakt
Figur 13: Kabelkontakt
Tabell 9: Kabelkontakt
Universell elektronisk multitimer – typ ET 20 M
Figur 14: Typ ET 20 M
Tabell 10: Typ ET 20 M
© Danfoss | Climate Solutions | 2021.11 AI266333732850sv-000501 | 11
1.
2.
3.
4.
5.
1.
2.
3.
4.
1.
2.
3.
4.
5.
1.
2.
3.
4.
5.
6.
Typ
Ställdonssats NC
för EV220BW
Ställdonssats NO
för EV220BW
Ställdonssats UN
för EV228BW
Membransats för EV220/EV228BW
EV220/EV228BW DN 15
132U8080
132U8081
132U8082
132U8016
EV220/EV228BW DN 20
132U8080
132U8081
132U8082
132U8021
EV220/EV228BW DN 25
132U8080
132U8081
132U8082
132U8026
EV220/EV228BW DN 32
132U8080
132U8081
132U8082
132U8033
EV220/EV228BW DN 40
132U8080
132U8081
132U8082
132U8041
EV220/EV228BW DN 50
132U8080
132U8081
132U8082
132U8051
1
2
3
4
5
Danfoss
80Z894
Danfoss
80Z896
1
2
3
4
1
2
3
4
5
Danfoss
80Z894
1
2
3
4
5
6
Danfoss
32U1786_11_032U1071_RJA(1A)
O-ring 4 x skruvar Ankarrör Ankare med äder O-ring
O-ring 4 x skruvar NO-enhet O-ring
O-ring 4 x skruvar Ankarrör Ankare med äder O-ring
4 x skruvar 2 x O-ringar Utjämningsdysa
Stängningsäder
Membran 2 x O-ring
Magnetventil, typ EV220BW och EV228BW
Reservdelssatser
Tabell 11: Reservdelssats DN15-50 i EPDM och rostfritt stål
© Danfoss | Climate Solutions | 2021.11 AI266333732850sv-000501 | 12
1002
CERTIFIERAD
356
DTI
Magnetventil, typ EV220BW och EV228BW
6 Intyg, deklarationer och godkännanden
6.1 Direktiv, godkännanden och certikat
verensstämmelse med
I ö
• Lågspänningsdirektivet 2014/35/EU
• SS-EN60730-1
• SS-EN 60730-2-8
• Pressure Equipment Directive 2014/68/EU
• RoHS-direktivet 2011/65/EU
6.2 Dricksvattengodkännanden
Figur 15: RISE
Ventiler är certierade av RISE, anmält organ 1002. Gäller i Danmark och Sverige. I överensstämmelse med Boverkets byggregler (BBR 21, 2014-06-17), certikat nummer SCO155-18
Figur 16: SINTEF
Ventiler certierade av SINTEF. Gäller i Norge. I överensstämmelse med NKB:s produktregler nr 13, punkt 3.2–3.6:
• NT VVS 100, punkt 6.4.2 & 6.4.8
• SS-EN ISO 6509
Figur 17: DTI
Inspektion av DTI
F
igur 18: ACS
Ventiler är c
Figur 19: PZH
ertierade av Carso enligt ACS riktlinjer, circulaire 2002/571.
Hygiencertikat B
Medieberörda material i enlighet med 4MS (fyra medlemsländer: Tyskland, Nederländerna, Frankrike och Storbritannien), DVGW, KTW och W270.
© Danfoss | Climate Solutions | 2021.11 AI266333732850sv-000501 | 13
-BK-60210-1275/19. Utfärdat av Polens nationella folkhälsoinstitut (PZH).
7 Onlinesupport
Danfoss erbjuder ett brett utbud av support för våra produkter, och även digital produktinformation, programvara, mobilappar och expertvägledning. Se alternativen nedan.
Danfoss Product Store
Danfoss Product Store är din allt-i-ett-butik för alla produktrelaterade artiklar – oavsett var i världen du benner dig eller inom vilken del av kylindustrin du arbetar. Få snabb tillgång till viktig information som bland annat produktspecikationer, kodnummer, teknisk dokumentation, certieringar och tillbehör. Börja bläddra på store.danfoss.com.
Hitta teknisk dokumentation
Hitta den tekniska dokumentation du behöver för att få igång ditt projekt. Få direkt tillgång till vår ociella samling av bland annat datablad, certikat och deklarationer, handböcker och guider, 3D­modeller och ritningar, fallstudier, och broschyrer.
Börja söka nu på www.danfoss.com/en/service-and-support/documentation.
Danfoss Learning
Danfoss Learning är en kostnadsfri utbildningsplattform online. Den innehåller kurser och material som är särskilt utformade för att hjälpa ingenjörer, installatörer, servicetekniker och grossister att bättre förstå de produkter, tillämpningar, branschämnen och trender som underlättar ditt arbete.
Skapa ditt Danfoss Learning-konto kostnadsfritt på www.danfoss.com/en/service-and-support/
learning.
Få lokal information och support
Besök de lokala Danfoss-webbplatserna om du vill ha hjälp eller information om vårt företag och våra produkter. Hitta produkttillgänglighet, få de senaste regionala nyheterna eller kontakta en lokal expert – allt på ditt eget språk.
Hitta din lokala Danfoss-webbplats här: www.danfoss.com/en/choose-region.
Reservdelar
Få tillgång till Danfoss reservdels- och servicesatskatalog direkt från din smartphone. Appen innehåller ett brett utbud av komponenter för luftkonditionerings- och kyltillämpningar, såsom ventiler, lter, tryckvakter och givare.
Ladda ned reservdelsappen kostnadsfritt på www.danfoss.com/en/service-and-support/downloads.
Any information, including, but not limited to information on selection of product, its application or use, product design, weight, dimensions, capacity or any other technical data in product manuals, catalogues descriptions, advertisements, etc. and whether made available in writing, orally, electronically, online or via download, shall be considered informative, and is only binding if and to the extent, explicit reference is made in a quotation or order conrmation. Danfoss cannot accept any responsibility for possible errors in catalogues, brochures, videos and other material. Danfoss reserves the right to alter its products without notice. This also applies to products ordered but not delivered provided that such alterations can be made without changes to form, t or function of the product. All trademarks in this material are property of Danfoss A/S or Danfoss group companies. Danfoss and the Danfoss logo are trademarks of Danfoss A/S. All rights reserved.
© Danfoss | Climate Solutions | 2021.11 AI266333732850sv-000501 | 14
Loading...
