Tehnični opis
Regulator ECL Comfort 310,
Zasnovano na Danskem
daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Opis
Serija regulatorjev
ECL Comfort 310
ECL 310
ECL Comfort 310 je elektronski regulator, ki uravnava
temperaturo glede na vremenske pogoje.
Uvrščamo ga v družino regulatorjev ECL Comfort,
ki se uporabljajo z a sisteme daljinskega ogrevanja,
centralnega ogrevanja in hlajenja. S pravilno regulacijo
temperature dovoda v ogrevalnih in hladilnih
sistemih boste porabili manj energije. Regulirate
lahko do 4 kroge.
Regulatorji ECL Comfort so opremljeni s funkcijo
vremenske kompenzacije, ki izmeri zunanjo
temperaturo in nato ustrezno regulira temperaturo
dovoda v ogrevalnem sistemu. Ogrevalni sistem
z vremensko kompenzacijo omogoča, da
povečate raven udobja in privarčujete energijo.
Regulator ECL Comfort 310 je mogoče konfigurirati
z izbrano aplikacijo s pomočjo aplikacijskega
ključa ECL.
Spletni ECL portal komunicira z regulatorjem ECL
Comfort 310 in tako uporabnikom, serviserjem in
upravljavcem omogoča učinkovito in preprosto
uporabo orodja SC ADA (Supervisory Control And
Data Acquisition). Kar pomeni pogostejše
servisiranje
ogrevalnega in/ali hladilnega sistema je s
prenosniki ali pametnimi telefoni mogoča
praktično kjer koli in kadar koli. To omogoča boljše
servisiranje in krajša čas, potreben za odziv na
alarm.
Programska oprema ECL Tool za regulator ECL
Comfort 310 omogoča alternativen oddaljen
nadzor prek ECL portala in programske opreme
strežnika OPC.
in/ali nižanje stroškov. Vgradnja
ECL Comfort 310 ima značilne lastnosti, med
katere uvrščamo: vzdrževanje prijetne
temperature prostora, optimalno porabo energije,
enostavno
(Plug-and-Play)
Vremensko vodena regulacija, nastavitev temperature
po urniku, optimiziranje in omejitev temperature
povratka, pretoka in moči zagotavljajo izboljšanje
energetskih prihrankov.
Regulator ECL Comfort 310 enostavno upravljate
prek vrtljivega gumba (več funkcijski gumb) ali
daljinskega upravljalnika. Uporabnik se na
osvetljenem
jeziku pomika z vrtljivim gumbom.
ECL Comfort 310 je opremljen z elektronskim
izhodom za elektromotorni regulacijski ventil,
relejskim izhodo m za črpalko cirkulacije ali preklopni
ventil
Priključite lahko do 6 temperaturnih tipal Pt 1000,
4 vhodi pa so konfigurirani glede na aplikacijo.
Možne konfiguracijo so vhod temperaturnega tipala
Pt 1000, analogni vhod (0–10 V) ali digitalni vhod
Notranji razširitveni modul EC A 32 ali ECA 35 (vgrajen
v podnožje regulatorja) lahko omogoča dodatne
vhodne in izhodne signale, kar je odvisno od
aplikacije.
vgradnjo z aplikacijskim ključem ECL
in prijazen uporabniški vmesnik.
zaslonu prek menijev v izbranem
ter z izhodom za alarm.
.
© Danfoss | 2020.03
AI155886473192sl-000602| 1
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Opis (nadaljevanje)
Aplikacijski ključ ECL in aplik acije:
Regulator je primeren za vgradnjo na steno ali
vodilo DIN. Na voljo je tudi različica regulatorja
ECL Comfort 310B brez zaslona in vrtljivega
gumba. Vgradite ga lahko znotraj električne
omare in ga upravljate z daljinskim upravljalnikom
ECA 30/31, ki ga vgradite v panel.
Regulator ECL Comfort 310 lahko uporabljate kot
samostojen regulator, lahko pa ga povežete z
enim ali dvema daljinskima upravljalnikoma in
razširitvenim modulom ECA 32 ali ECA 35 z
dodatnimi vhodi in izhodi.
ECL Comfort 310 lahko povežete tudi z do dvema
daljinskima upravljalnikoma ECA 32/35 in ostalimi
regulatorji ECL Comfort 210/296/310 prek
komunikacijskega vodila ECL 485.
V regulatorju je vgrajena ethernet povezava.
Poleg tega sta vgrajeni komunikacija Modbus s
sistemi SCADA (Supervisory Control and Data
Acquisition) in komunikacija M-bus s kalorimetri.
Različni aplikacijski ključi ECL strojni opremi
regulatorja ECL Comfort 310 omogočajo izvajanje
v različnih aplikacijah. Uporabite aplikacijski ključ
ECL z informacijami o aplikacijah (na displeju se
prikažejo osnovne skice aplikacij), različnimi jeziki,
tovarniškimi nastavitvami in vdelano programsko
opremo ter v regulator ECL Comfort 310 naložite
želeno aplikacijo.
Daljinski upravljalnik:
Daljinska upravljalnika ECA 30 in ECA 31 se
uporabljata
lahko prekrmilita regulator ECL Comfort 310.
Zaslon upravljalnika je osvetljen. Daljinski
upravljalnik je z regulatorjem ECL Comfort
priključen prek 2 paric za komunikacijo in vir
napajanja (komunikacijsko vodilo za ECL 485).
Upravljalnika ECA 30/31 imata vgrajeni temperaturni
tipali. Priključite lahko tudi zunanje temperaturno
tipalo, s katerim nadomestite vgrajeno
temperaturno
ECA 31 ima poleg tega vgrajeno tudi tipalo za
relativno vlago, ki pride do izraza pri določenih
aplikacijah. Na komunikacijsko vodilo ECL 485
lahko priključite največ 2 daljinska upravljalnika.
Z enim upravljalnikom lahko namreč nadzirate do
10 regulatorjev ECL Comfort (sistem nadrejenega
in podrejenih elementov).
za regulacijo temperature prostora in
tipalo.
Aplikacijske ključe ECL serije A2xx lahko uporabite
za regulator ECL Comfort 210, ECL Comfort 296 in
ECL Comfort 310. Večina aplikacijskih ključev A2xx
omogoča
Comfort 310,
komunikacijo prek vodila M-bus.
Aplikacijske ključe ECL serije 3xx lahko uporabite
le za regulator ECL Comfort 310.
Parametri aplikacije so shranjeni v regulatorju,
tako da nanje izpad energije ne vpliva.
Ustrezne aplikacijske ključe za ECL
Comfort 210/296/310 najdete v razdelku za
naročanje.
dodatno funkcionalnost regulatorja ECL
npr. dodatna temperaturna tipala in
2 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Aplikacijski ključi, pregled,
podtipi vključeni
ECL Comfort 210 / 296 ECL Comfort 310
Ključ
A214 A214.1, A214.2, A214.3, A214.4, A214.5,
A214.6
A217 A217.1, A217. 2, A 217.3 A217.1, A217. 2, A 217.3
A230 A230.1, A230.2, A230.3, A230.4 A230.1 *, A230.2 *, A230.3 *, A230.4 *
A231 A231.1, A231.2 A231.1, A231.2
A232 A232.1 A232 .1
A237 A237.1, A237. 2 A237.1, A2 37.2
A247 A247.1, A247. 2, A3 47.3 A247.1, A 247. 2, A247. 3
A260 A26 0.1 A260.1
A266 A266.1, A266.2, A266.9, A266.10 A266.1 *, A266.2 **, A266.9 *, A266.10 *
A275 A275.1, A275.2, A275.3 A275.1, A275.2, A275.3
A319 A319.1, A319.2
A333 A333.1, A333.2, A333.3
A361 A361.1, A361.2
A362 A362.1
A367 A 367.1, A367. 2
A368 A368.1, A368.2, A368.3, A368.4, A368.5,
A376 A376.1, A376.2, A376.3 *, A376.9, A376.10
A377 A 377.1, A377.2, A377.3
A390 A390.1, A390.2 *, A390.3, A390.11 *, A390.12 *,
A214.1, A214.2, A214.3, A214.4, A214.5, A214.6
A314.1, A314.2, A314.3, A314.4, A314.5, A314.6,
A314.7, A314.9
A317.1, A317.2
A331.1, A331.2
A332.1, A332.2, A332.3, A332.4
A337.1, A 337. 2
A347.1, A3 47.2, A347.3
A375.1, A375.2, A375.3, A375.4, A375.5
A368.6
A390.13 *
*
V regulatorjih ECL 310 + ECA 32/35 je mogoče uporabiti tudi pogone z regulacijskim signalom
0-10-voltov.
**
V regulatorjih ECL 310 + ECA 32/35 je mogoče za ogrevalni krog uporabiti tudi pogone z regulacijskim
signalom 0-10-voltov.
Ta razdelek predstavlja pregled aplikacijskih ključev, ki so trenutno na voljo za regulatorje ECL Comfort.
Vsi ključi niso na voljo v vaši državi. Obrnite se na lokalnega prodajnega zastopnika družbe Danfoss.
AI155886473192sl-000602
© Danfoss | 2020.03 | 3
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Primeri aplikacij
Navedene komponente (S = temperaturno tipalo, P = črpalka, M = elektromotorni regulacijski ventil
itd.)
so priključene na regulator ECL Comfort 210/296/310.
Vse aplikacije regulatorja ECL Comfort 210 / 296 delujejo tudi v regulatorju ECL Comfort 310.
Omogočene so dodatne funkcije in komunikacijske značilnosti.
A214.1, primer a:
Zračno hlajenje, temperatura kanala je odvisna od temperature prostora
S1
P2
ECL 210 / 296 / 310
X3
S5
A1
F1
M2
S3
S8S8S8
S4
Danfoss
87H2113.13
A214.2, primer a:
Toplozračno ogrevanje, temperatura ogrevanja je odvisna od temperature kanala
S1
P2
ECL 210 / 296 / 310
A1
S3
X3
S6
S7
S5
M1
F1
S4
S8S8S8
Danfoss
87H2118.12
4 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A214.3, primer a:
Toplozračno ogrevanje, temperatura kanala je odvisna od temperature prostora
S1
ECL 210 / 296 / 310
A1
M1
X3
S5
P2
S6
F1
S3
S4
S7
S8S8S8
A214.5, primer a:
Zračno ogrevanje/hlajenje, temperatura kanala je odvisna od temperature prostora
Danfoss
87H2120.12
S1
P2
X3
ECL 210 / 296 / 310
M1
S5
S6
S7
A1
F1
M2
S8S8S8
S3
S4
Danfoss
87H2124.12
AI155886473192sl-000602
© Danfoss | 2020.03 | 5
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A314.1, primer a:
Prezračevalni sistem z ogrevanjem, pasivnim hlajenjem (zunanji zrak) in regulacijo konstantne
temperature kanala. Analogno regulirano pasivno hlajenje (M2).
S1
P2
M2
A
ECL 310
+ ECA 32
S3
X3
S6
S7
A1
S5
M1
F1
S2
S4
S8S8S8
A314.1, primer b:
Prezračevalni sistem z ogrevanjem, hlajenjem in regulacijo temperature kanala.
Analogno regulirano pasivno hlajenje (M2).
S1
ECL 310
+ ECA 32
S2
A1
Danfoss
87H2133.12
Danfoss
87H2128.12
P2
S3
X3
S6
S7
S5
M1
F1
M2
A
S4
S8S8S8
6 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A314.2, primer b:
Prezračevalni sistem z ogrevanjem, hlajenjem in regulacijo temperature prostora.
Analogno regulirano pasivno hlajenje (M2).
S1
X3
ECL 310
+ ECA 32
M1
S5
A1
M2
A
S2
Danfoss
87H2135.12
P2
S6
S7
F1
S8S8S8
S3
S4
A314.3, primer a:
Prezračevalni sistem z ogrevanjem in regulacijo temperature prostora. Regulacija hitrosti ventilatorja.
S1
ECL 310
+ ECA 32
A1
S2
Danfoss
87H2131.12
S10
P2
X3
S6
S7
M1
S5
F1 / V1
S3
S4
S8S8S8
AI155886473192sl-000602
© Danfoss | 2020.03 | 7
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A217.1, primer a:
Polnjenje rezervoarja STV
A217.1, primer b:
Ogrevanje rezervoarja STV
S1
ECL 210 / 296 / 310
A1
S2
S3
M1
S5
P1
A217.2, primer a:
Polnjenje rezervoarja STV z regulirano temperaturo ogrevanja
S1
S2 S3
ECL 210 / 296 / 310
S4
A1
S6
S6
S8
P3
Danfoss
87H2068.13
Danfoss
87H2071.13
8 | © Danfoss | 2020.03
M1
S5
P1
A
S8
B
P2
P3
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A217.3, primer a:
Pretočna priprava STV
A217.3, primer c:
Pretočna priprava STV s pretočnim stikalom. Z ali brez cirkulacije
A230.1, primer a:
Posredno priključen ogrevalni sistem. Kompenzacija vetra je izbirna
AI155886473192sl-000602
© Danfoss | 2020.03 | 9
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A230.2, primer a:
Posredno priključen hladilni sistem (daljinsko hlajenje)
A230.3:
Posredno priključen ogrevalni sistem. Kompenzacija za previsoko relativno vlažnost (izmerjeno z
daljinskim upravljalnikom ECA 31) Kompenzacija za veter je izbirna.
10 | © Danfoss | 2020.03
A230.4:
Posredno priključen ogrevalni sistem. Merjenje statičnega tlaka/alarm. Nadziranje temperature STV
in povratka cirkulacije STV.
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A231.2:
Posredno priključen ogrevalni sistem z regulacijo dveh črpalk in dopolnjevanjem vode
A331.2, primer a:
Ogrevalni sistem z regulacijo dveh črpalk in dopolnjevanjem vode.
Regulacija temperature dovoda glede na temperaturo vira
AI155886473192sl-000602
A232.1, primer a:
Regulacija temperature dovoda (talno ogrevanje/stropno hlajenje) glede na zunanjo temperaturo,
temperaturo prostora in rosišča.
© Danfoss | 2020.03 | 11
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A332.1, primer a:
Regulacija temperature dovoda (ogrevanje tal/stropno hlajenje) glede na zunanjo temperaturo,
temperaturo prostora in temperaturo rosišča. Izbirna omejitev temperature povratka.
A332.2, primer a:
Ločena regulacija temperature dovoda za ogrevanje/hlajenje glede na zunanjo temperaturo,
temperaturo prostora in temperaturo rosišča. Izbirne omejitve temperature povratka.
A332.3:
Ločena regulacija temperature dovoda za ogrevanje/hlajenje glede na zunanjo temperaturo,
temperaturo prostora in temperaturo rosišča. Izbirne omejitve temperature povratka. Napredna
regulacija temperature pretočne priprave STV.
12 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A332.4:
Regulacija temperature dovoda (ogrevanje tal/stropno hlajenje) glede na zunanjo temperaturo,
temperaturo prostora in temperaturo rosišča. Zunanje prekrmiljenje režima ogrevanja/hlajenja.
Izbirna omejitev temperature povratka.
ECL 310
A1
S8
S7
S9
DanfossS187H1496.10
S6
M1
S3
P1
X3
X2
S10
A237.1 / A337.1, primer a:
Posredno priključen ogrevalni sistem in rezervoar STV
S2
S5
M2
AI155886473192sl-000602
A237.2 / A337.2, primer a:
Posredno priključen ogrevalni sistem in polnilni sistem STV
© Danfoss | 2020.03 | 13
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A247.1, primer a:
Posredno priključen ogrevalni sistem in polnilni sistem STV. Vzporedni način ali prioriteta STV
A247.2, primer a:
Posredno priključen ogrevalni sistem in polnjenja STV z regulirano temperaturo ogrevanja STV.
Vzporedni način ali prioriteta STV
14 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A247.3, primer a:
Posredno priključen ogrevalni in napredni polnilni sistem ogrevanja STV z regulirano temperaturo
ogrevanja STV. Vzporedni način ali STV prioriteta.
A347.1, primer a:
Posredno priključen ogrevalni sistem in polnilni sistem STV. Vzporedni način ali prioriteta STV
S1
M2
M1
S5
S2
S3
S4
ECL 310
B
A1
P1
S6
S8
P2
S7
A
P3
Danfoss
87H2057.11
AI155886473192sl-000602
© Danfoss | 2020.03 | 15
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A347.2, primer a:
Posredno priključen ogrevalni sistem in polnjenja STV z regulirano temperaturo ogrevanja STV.
Vzporedni način ali prioriteta STV
A260.1, primer a:
Dva ogrevalna sistema
16 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A260.1, primer d:
Dva ogrevalna kroga. Krog 2 predstavlja podkrog kroga 1
A266.1, primer a:
Ogrevalni sistem in pretočna priprava STV. Vzporedni način ali prioriteta STV
AI155886473192sl-000602
© Danfoss | 2020.03 | 17
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A266.2:
Ogrevalni sistem in pretočna priprava STV. Vzporedni način ali prioriteta STV. Ogrevanje STV na
zahtevo (pretočno stikalo)
A266.9, primer a:
Ogrevalni sistem in pretočna priprava STV. Nadzor tlaka/alarm. Univerzalni alarmni vhod. Vzporedni
način ali STV prioriteta.
18 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A266.10, primer a:
Ogrevalni sistem in pretočna priprava STV. Nadzor tlaka/alarm. Univerzalni alarmni vhod. Vzporedni
način ali STV prioriteta. S7 je pulzni merilnik pretoka ali toplotni števec za izbrano omejitev.
A275.1, primer a:
Ogrevalni sistem z enostopenjskim gorilnikom/kotlom
S1
S3
S5
B1
ECL 210 / 296 / 310
P1
*
A1
S7
Danfoss
87H2163.13
1
AI155886473192sl-000602
© Danfoss | 2020.03 | 19
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A275.2, primer a:
Ogrevalni sistem z enostopenjskim gorilnikom/kotlom in grelnikom STV
S1
ECL 210 / 296 / 310
A1
S3
S7
P1
S5
*
B1
S6
P3
A275.3, primer a:
Ogrevalni sistem z enostopenjskim gorilnikom/kotlom, mešanim krogom in grelnikom STV
Danfoss
87H2165.12
1
2
S1
ECL 210 / 296 / 310
Danfoss
87H2169.13
M2
S4
P4
S2
S3
P1
S5
B1
P3
*
S6
S8
2
S7
1
3
20 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A375.1, primer a:
Do 8 stopenjska ON/OFF regulacija kotlov/gorilnikov za ogrevalni krog
S1
S3
B1 B8
S5
ECL 310
+ ECA 32
P1
A1
*
A375.2, primer a:
Do 8 stopenjska ON/OFF regulacija kotlov/gorilnikov in grelnik STV. Izbirna STV prioriteta
S1
S3
ECL 310
+ ECA 32
A1
Danfoss
87H2182.10
S7
①
Danfoss
87H2188.10
S7
B1 B8
P1
S5
*
S6
①
②
P4
P3
AI155886473192sl-000602
© Danfoss | 2020.03 | 21
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A375.3, primer a:
Do 8 stopenjska ON/OFF regulacija kotlov/gorilnikov za neposredno priključen ogrevalni krog (1),
mešalni krog (2) in grelnik STV (3). Izbirna STV prioriteta
S1
S3
B1 B8
S5
ECL 310
+ ECA 32
M2
A1
S4
P4
S2
P1
*
S6
P3
S8
S7
A375.4, primer a:
Ogrevalni sistem z enostopenjskim kotlom za vklop/izklop (ON/OFF) ali regulacijo 0-10-voltov.
Nadzor tlaka/alarm.
②
①
③
Danfoss
87H2189.10
S1
B1
V1
S3
S5
S9
P1
ECL 310
+ ECA 32
*
A1
S7
Danfoss
87H1544.10
1
22 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A
A
A
A
A
A
A
A

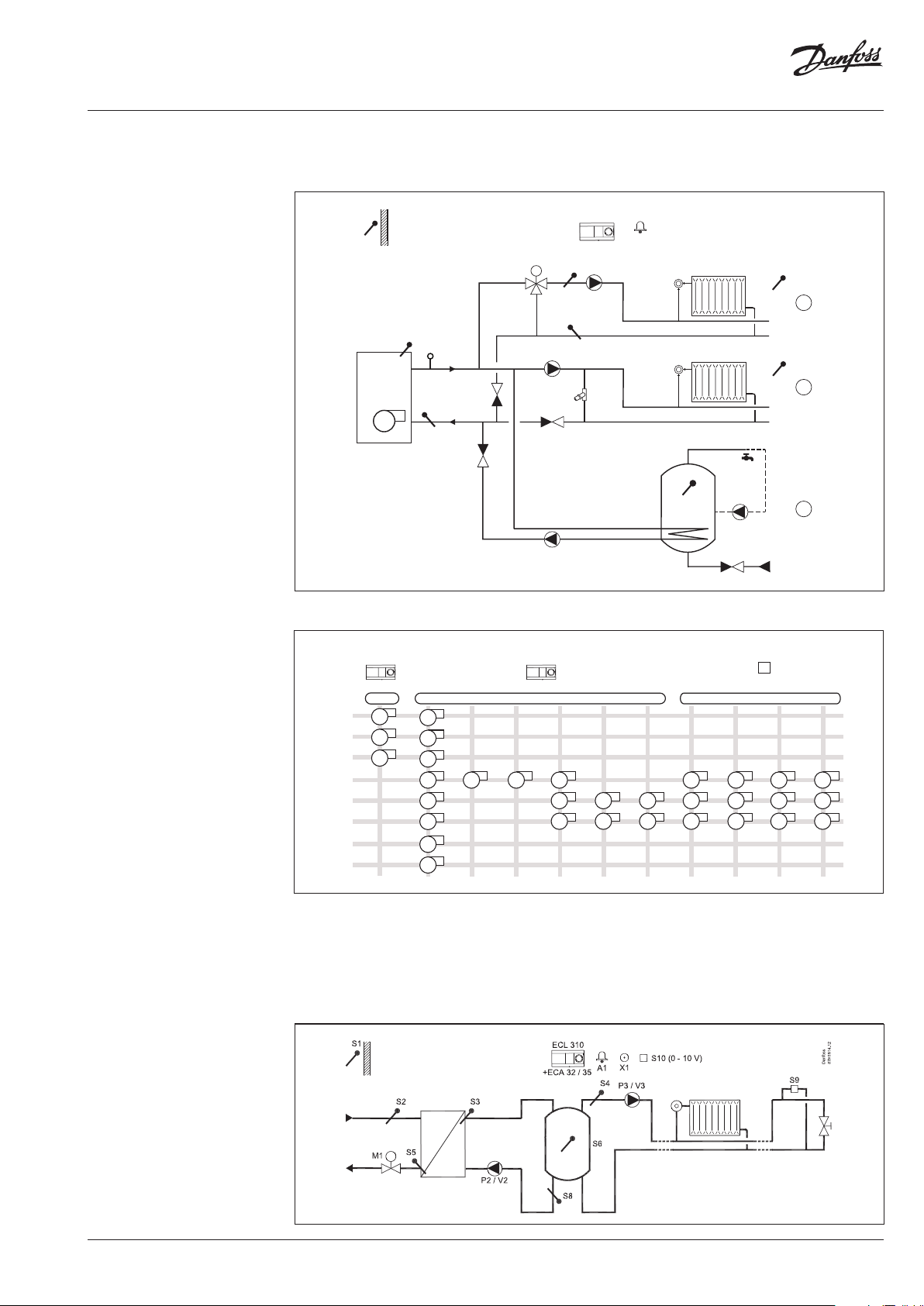

A375.5, primer a:
Ogrevalni sistem z enostopenjskim kotlom za vklop/izklop (ON/OFF) ali regulacijo 0-10-voltov.
Mešalni krog za drugi ogrevalni krog. Ogrevanje rezervoarja STV. Nadzor tlaka/alarm.
S1
S3
S9
S5
B1
V1
Regulacija gorilnika – pregled:
ECL 310
Danfoss
M2
+ ECA 32
S4
A1
P4
87H1545.10
S8
2
S2
S7
P1
*
1
S6
3
P5
P3
ECL 310ECL 210
ECA 32
Danfoss
87H2185.11
Triac 6
Triac 5
7
2
2
7
R7 R8 R9 R10
5
8
3
3
8
6
7
821
4
5
6
4
5
6
275.1
275.2
275.3
375.1
375.2
375.3
375.4
375.5
R2 R2 R3 R4 R5
1
1
1
1
1
1
3 4
1
1
1
1
Št. relejev R2–R10 za regulator ECL/ECA 32
A319.1:
Posredno priključen polnilni sistem z 2 temperaturnima tipaloma v rezervoarju. Ogrevalni sistem,
priključen neposredno na rezervoar. Hitrost črpalke P3 je mogoče regulirati v povezavi z diferenčnim
tlakom S9.
AI155886473192sl-000602
© Danfoss | 2020.03 | 23
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A319.2:
Posredno priključen polnilni sistem z 2 temperaturnima tipaloma v rezervoarju. Ogrevalni sistem,
priključen na rezervoar prek mešalnega ventila.
Hitrost črpalke P3 je mogoče regulirati v povezavi z diferenčnim tlakom S9.
A333.1, primer a:
Ogrevalni sistem z regulacijo ene oz. dveh obtočnih črpalk. Dopolnjevanje vode z regulacijo ene oz.
dveh dopolnjevalnih črpalk. Meritve tlaka v sistemu.
24 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A333.2, primer a:
Ogrevalni sistem z ON/OFF in regulacijo vrtljajev ene oz. dveh obtočnih črpalk. Dopolnjevanje
vode z ON/OFF regulacijo in regulacijo hitrosti ene oz. dveh dopolnjevalnih črpalk. Regulacija
nivoja v akumulacijskem rezervoarju za dopolnjevanja vode.
Meritve tlaka v sistemu.
A333.3, primer a:
Ogrevalni sistem z ON/OFF in regulacijo vrtljajev ene oz. dveh obtočnih črpalk. Regulacijski ventil M1
je reguliran z 0–10 V. Dopolnjevanje vode z ON/OFF regulacijo in regulacijo hitrosti ene oz. dveh
dopolnjevalnih črpalk. Regulacija nivoja v akumulacijskem rezervoarju za dopolnjevanja vode.
Meritve tlaka v sistemu.
AI155886473192sl-000602
© Danfoss | 2020.03 | 25
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A361.2, primer a:
Dva ogrevalna sistema s regulacijo po dveh obtočnih črpalk in dopolnjevanja vode.
Regulacija temperature dovoda glede na temperaturo vira.
A362.1, primer a:
Kaskadna regulacija prenosnikov toplote.
Posredno priključen sistem z 2 prenosnikoma toplote, ki ju oba regulira elektromotorni pogon s
signalom 0-10-voltov (MCV). Vsak krog prenosnika toplote ima svojo obtočno črpalko.
Z dodatnim regulatorjem ECL 310 je mogoče s kaskadno regulacijo regulirati največ 6 prenosnikov
toplote.
S1
V1
S5
V2
S6
ECL 310
+ ECA 32
S3
S4
S9
S10
A1
P1
P2
S8
S7
O1
O2
S15
S16
S2
V3 (0 - 10 V)
87H1754.10
Danfoss
26 | © Danfoss | 2020.03
Možne so tudi drugačne rešitve, na primer 3-točkovno regulirani pogoni ventila ali kombinacija 0-10
V/3-točkovnih pogonov.
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A367.1, primer a:
Sistem z dvema ogrevalnima krogoma in sekundarno priključenim rezervoarjem STV z vgrajenim
prenosnikom toplote. Izbirna STV prioriteta.
S1
M2
M1
S4
S2
S3
S5
ECL 310
P1
P5
A1
P2
S6
S8
P3
Danfoss
S9
S7
87H2073.11
A367.2, primer a:
Sistem z dvema ogrevalnima krogoma in sekundarno priključenim polnilnim sistemom z rezervoarjem STV.
Izbirna STV prioriteta.
S1
S4
M2
S2
P1
S3
M1
S5
ECL 310
P5
P2
Danfoss
A1
S9
P4
S6
S8
87H2078.11
(S7)
(S7)
P3
AI155886473192sl-000602
© Danfoss | 2020.03 | 27
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A368.2, primer a:
Ogrevalni sistem z regulacijo dveh obtočnih črpalk in dopolnjevanja vode. Regulacija temperature
dovoda glede na temperaturo vira. Pretočna priprava STV z regulacijo ene oz. dveh cirkulacijskih črpalk
.
A368.4, primer a:
Ogrevalni sistem z regulacijo dveh obtočnih črpalk in dopolnjevanjem vode z eno ali dvema
črpalkama. Regulacija temperature dovoda glede na temperaturo vira. Pretočna priprava STV z
regulacijo ene oz. dveh cirkulacijskih črpalk. Meritve tlaka v sistemih.
28 | © Danfoss | 2020.03
A368 ima skupaj 6 podtipov z razlikami v merjenju temperature/tlaka in nadzoru črpalke
dopolnjevanja/obtočne črpalke.
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A376.1, primer a:
Dva ogrevalna kroga in pretočna priprava STV. Vzporedni način ali STV prioriteta.
S1
ECL 310
A1
S3
P2
M2
S5
S9
P3
M3
S10
S4
M1
S6
P1
A376.2, primer a:
Dva ogrevalna kroga in pretočna priprava STV. Vzporedni način ali STV prioriteta.
Ogrevanje STV na zahtevo (pretočno stikalo).
Danfoss
87H2097.11
S2
1
S7
2
3
S1
M2
S5
M3
S10
S7
M1
S6
ECL 310
Danfoss
A1
S3
P2
S9
P3
S4
87H2099.11
(S2)
1
(S2)
2
3
S8
P1
AI155886473192sl-000602
© Danfoss | 2020.03 | 29
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A376.3, primer a:
Dva ogrevalna kroga in pretočna priprava STV. Vzporedni način ali STV prioriteta. Regulacijski ventili
M1, M2 in M3 so regulirani s signalom 0–10 V.
S1
M2
S5
A
M3
S10
A
M1
S6
A
ECL 310
+ ECA 32
S3
P2
S9
P3
S4
A1
P1
A376.9, primer a:
Dva ogrevalna kroga in pretočna priprava STV. Vzporedni način ali STV prioriteta.
Meritve tlaka in nadzor temperature v sistemu.
Danfoss
87H2101.11
S2
1
S7
2
3
30 | © Danfoss | 2020.03
A376.10 je kot A376.9, S11 in S12 pa sta tipali tlaka.
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A377.1, primer a:
Dva ogrevalna kroga in polnilni sistem z rezervoarjem STV. Vzporedni način ali STV prioriteta.
S1
ECL 310
A1
S4
P5
M3
S2
S3
P2
M2
S5
S9
M1
S10
P1
S7
S6
A
S8
B
P4
P3
A377.2, primer a:
Dva ogrevalna kroga in polnilni sistem z rezervoarjem STV, priključen na sekundarni strani z
regulirano temperaturo ogrevanja STV. Vzporedni način ali STV prioriteta.
Danfoss
87H2139.12
S1
S4
M3
S2
S3
M2
S5
ECL 310
Danfoss
A1
P5
P2
M1
S9
P1
S10
S6
A
P3
S8
B
P4
87H2141.12
AI155886473192sl-000602
© Danfoss | 2020.03 | 31
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A390.1, primer a:
3 posredno priključeni ogrevalni sistemi.
A390.2, primer a:
3 posredno priključeni ogrevalni sistemi; Pogone regulacijskih ventilov regulira 0-10-voltni signal.
32 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A390.3, primer a:
3 posredno priključeni hladilni sistemi. Hlajenje prostorov lahko temelji na prezračevalnih napravah
(AHU).
A390.11, primer a:
Trije samostojni ogrevalni krogi. Ogrevalni krogi so priključeni posredno. Polnilni krog 4 za STV je
združen s krogom 1.
Izbirna STV prioriteta.
AI155886473192sl-000602
© Danfoss | 2020.03 | 33
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
A390.12, primer a:
Dva posredno priključena ogrevalna kroga. Eden napreden polnilni krog STV. Izbirna STV prioriteta.
S1
M3
S2
M2
S5
S9
M1
S10
P1
ECL 310
A1
S4
P5
S3
P2
S7
B
P4
S6
A
S8
P3
Danfoss
A390.13, primer a:
Dva posredno priključena ogrevalna kroga in en polnilni krog STV. Polnjenje STV ima vedno
prioriteto.
87H2139.12
34 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Naročanje Regulator, podnožja in pripomočki:
Tip Opis Nar. št .
ECL Comfort 310 Univerzalni regulator – 230 V izm. nap.
ECL Comfort 310 Univerzalni regulator – 24 V izm. nap.
ECL Comfort 310B Univerzalni regulator – 230 V izm. nap.
Podnožje regulatorja
ECL Comfort 310
Podnožje ni vključeno. Vodnik za vgradnjo (brez besedila) je priložen.
Podnožje ni vključeno. Vodnik za vgradnjo (brez besedila) je priložen.
Brez zaslona in vrtljivega gumba. Ne deluje brez daljinskega upravljalnika.
Podnožje ni vključeno. Vodnik za vgradnjo (brez besedila) je priložen.
Za vgradnjo na zid ali vodilo DIN (35 mm). ECL Comfort 210 lahko vgradite na
podnožje regulatorja ECL Comfort 310 (za bodočo nadgradnjo). Vodnik za vgradnjo
(brez besedila) in priključki kabla so priloženi.
Daljinski upravljalniki in pripomočki
Tip Opis Nar. št .
ECA 30
ECA 31 Daljinski upravljalnik z vgrajenim temperaturnim tipalom in tipalom vlažnosti.
Komplet ECA 30/31 za vgradnjo
na prednjo ploščo
ECA 32 Notranji razširitveni modul s 6 vhodi (Pt 1000/analogni/digitalni). 3 analogni (
ECA 35 Notranji razširitveni modul z 2 vhodoma (Pt 1000/analogni/digitalni). 3
Daljinski upravljalnik z vgrajenim temperaturnim tipalom in možnostjo priključka
daljinskega temperaturnega tipala Pt 1000.
Podnožje za montažo na zid je vključeno. Vodnik za vgradnjo (brez besedila)
je priložen.
Možnost priključka daljinskega temperaturnega tipala Pt 1000.
določene aplikacije. Podnožje za montažo na zid je vključeno. Vodnik za vgradnjo
(brez besedila) je priložen.
Za montažo v panel.
Format 144 x 96 mm, dejanski izrez 139 x 93 mm. Vodnik za vgradnjo
(brez besedila) je priložen.
0-10 V) izhodi. 4 relejski izhodi. Vstavite v podnožje regulatorja ECL 310.
Glejte ločeni tehnični list.
analogni ( 0 -10 V) izhodi in 4 izhodi PWM. 4 relejski izhodi. Vstavite
v podnožje regulatorja ECL 310. Glejte ločeni tehnični list.
Uporablja se za
087H304 0
087H304 4
087H3050
087H3230
087H3200
087H3201
087H3236
087H3202
087H3205
Dodatki:
Tip Opis Nar. št .
ECA 99 Pretvornik 230 V izm. nap v 24 V izm. nap (35 VA) 087 B1156
AI155886473192sl-000602
© Danfoss | 2020.03 | 35
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Aplikacijski ključi ECL
Tip Opis tipa aplika cije Izhodni signali
A214
A217
A230 • Regulacija temperature dovoda za ogrevalne sisteme glede na
A231
A232
A237 • Vremensko vodena reg ulacija temperature d ovoda za ogrevalne si steme.
A247 • Vremensko vodena re gulacija temperatu re dovoda za ogrevaln e sisteme.
A260
• Regulacija temperature (ogrevanje/hlajenje) prezračevalnih sistemov.
Regulacija temperature prostora/kanala. Omejitev temperature povratka.
Omejitev pretoka/moči. Požarna in protizmrzovalna zaščita kot tudi funkcija
alarmiranja.
• Aplikacijski ključ A214 vključuje aplikacije, povezane z regulatorjem ECL
Comfort 310 za dodatne funkcionalnosti (regulacija vrtilnega prenosnika toplote).
• Napredna regulacija priprave STV (sanitarne tople vode) z/brez akumulacije.
Regulacija črpalke cirkulacije. Omejitev temperature povratka. Protizmrzovalna
zaščita in funkcija alarmiranja.
• Aplikacijski ključ A214 vključuje aplikacije, povezane z regulatorjem ECL
Comfort 296 / 310 za dodatne funkcionalnosti (M-bus).
vremenske pogoje (A230.1). Regulacija obtočne črpalke. Regulacija
temperature prostora in drseče omejevanje temperature povratka.
Omejevalnik pretoka/ moči. Kompenzacija vetra, protizmrzovalna
zaščita in funkcija alarmiranja.
• Regulacija temperature dovoda za hladilne sisteme (A230.2). Regulacija
po zunanji temperaturi in temperaturi prostora. Omejevalnik
temperature povratka.
• (A230.3) Vremensko vodena regulacija temperature dovoda za ogrevalni
krog. Kompenzacija za prostorsko temperaturo. Kompenzacija za
previsoko relativno vlažnost. Drseča omejitev temperature povratka.
Omejitev moči/pretoka. Kompenzacija za veter. Funkcija alarma,
povezana s temperaturo dovoda.
Reguliranje temperatur v krogu STV z regulacijo temperature brez
pomožne energije.
• (A230.4) Vremensko vodena regulacija temperature dovoda za ogrevalni
krog. Kompenzacija za prostorsko temperaturo. Drseča omejitev
temperature povratka. Omejitev moči/pretoka. Funkcija alarma,
povezana s temperaturo dovoda in statičnim tlakom.
Reguliranje temperatur v krogu STV z regulacijo temperature brez
pomožne energije.
• Aplikacijski ključ A230 je združljiv z regulatorjem ECL Comfort 296/310 za
dodatne funkcionalnosti (M-bus).
• Aplikacijski ključ A230 je združljiv z regulatorjem ECL Comfort 310,
vključno z regulatorjem ECA 32, za 0-10-voltno reguliranje pogona
regulacijskega ventila.
• Regulacija te mperature dovo da za ogrevalne sis teme glede na vre menske
pogoje. Regulacija dveh obtočnih črpalk in dopolnjevanja vode. Drseča
omejitev temperature povratka. Protizmrzovalna zaščita in funkcija
alarmiranja.
• Aplikacijski ključ A231 vključuje aplikacije, povezane z regulatorjem ECL
Comfort 310 za dod atne funkcionaln osti (dve črpalki z a vnovično polnj enje
vode in vodilo M-bus).
• Vremensko vodena regulacija temperature dovoda za ogrevalne/hladilne kroge
Samodejni preklop med ogrevanjem in hlajenjem. Regulacija obtočne
črpalke. Kompenzacija rosišča (samo za hladilni način) in naležne temperature
• Aplikacijski ključ A232 vključuje aplikacije, povezane z regulatorjem ECL
Comfort 310 za dodatne funkcionalnosti (omejitev temperature povratka
in ločena regulacija ogrevalnih in hladilnih krogov).
Regulacija obtočne črpalke. Regulacija temperature prostora in drseča omejitev
temperature povratka. Omejitev pretoka/moči. Regulacija priprave STV,
priključene na sekundarni ravni, s sistemom z akumulacijskim rezervoar jem
ali akumula cijskim rezer voarjem z notranji m prenosnikom toplote. Izbirna
regulacij a ON/OFF priprave ST V v povezavi z akumu lacijskim rez ervoar jem,
priključenim na primarju, in notranjim prenosnikom toplote.
črpalke cirkulacije STV Protizmrzovalna zaščita in funkcija alarmiranja
• Aplikacijski ključ A237 vključuje aplikacije, povezane z regulatorjem ECL
Comfort 296 / 310 za dodatne funkcionalnosti (M-bus).
Regulacija obtočne črpalke. Drseča omejitev temperature povratka. Omejitev
pretoka/moči. Regulacija priprave STV s sistemom z akumulacijskim
rezervoarjem. Regulacija črpalke cirkulacije STV prek akumulacijskega
rezervoarja ali prenosnika toplote. Protizmrzovalna zaščita in funkcija
alarmiranja
• Aplikacijski ključ A247 vključuje aplikacije, povezane z regulatorjem ECL
Comfort 310 za dodatne funkcionalnosti (tipalo temperature prostora in
M-b us).
• Vremensko vodena regulacija temperature dovoda za dva ogrevalna
sistema. Regulacija obtočne črpalke, regulacija temperature prostora in
drseča omejitev temperature povratka za dva samostojna ogrevalna kroga.
Omejevalnik pretoka/moči, protizmrzovalna zaščita in funkcija alarmiranja.
• Aplikacijsk i ključ A230 je zdru žljiv z regulatorjem E CL Comfort 296 / 310 za
dodatne funkcionalnosti (M-bus).
.
Regulacija
.
regulatorja
2 x 3-točkovni,
2 x 2-točkovni
1 x 3-točkovni,
3 x 2-točkovni
1 x 3-točkovni,
2 x 2-točkovni
1 x 3-točkovni,
3 x 2-točkovni
.
1 x 3-točkovni,
3 x 2-točkovni
.
1 x 3-točkovni,
3 x 2-točkovni
2 x 3-točkovni,
3 x 2-točkovni
2 x 3-točkovni,
2 x 2-točkovni
Nar. št .
087 H3811
087H38 07
087H3802
087H3805
08 7H38 12
087H3806
087H3808
087H3801
36 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Aplikacijski ključi ECL (nadaljevanje):
Tip Opis tipa aplikacije Izhodni signali
A266
A275
A319 • Vremensko vode na regulacija tempe rature dovoda za ogr evalni krog ali
A333 • Vreme nsko vodena regulaci ja temperature dovo da za ogrevalne sisteme.
A361 • Vremensko vodena regulacij a temperature dovod a dveh ogrevalnih kr ogov.
A362 • Vremensko vodena regulacija te mperature dovoda z a ogrevalni krog ali
A367
A368
A376 • Vremensko vodena regulacij a temperature dovod a dveh ogrevalnih kr ogov.
• Vremensko vodena regulacija temperature dovoda za ogrevalne sisteme.
Regulac ija obtočne črp alke, regulacij a temperature p rostora in drs eča omejitev
temperature povratka.
• Regulacija pretočne priprave STV s cirkulacijo STV. Omejitev temperature
povratka, drseča prioriteta ST V, protizmrzovalna zaščita in funkcija alarmiranja.
Izbirna regulacija ogrevanja STV na osnovi zahteve STV.
• Aplikacijski ključ A266 je združljiv z regulatorjem ECL Comfort 310 za dodatne
funkcionalnosti (M-bus).
• Aplikacijski ključ A266 deluje z regulatorjem ECL Comfort 310, vključno z
regulato rjem ECA 32, za 0 -10-volt no reguliranj e pogonov reg ulacijskih vent ilov;
izjema: A266.2, ST V krog.
• Vremensko vodena regulacija temperature dovoda za ogrevalne sisteme z
enostopenjskim gorilnikom/kotlom. Neposredni ogrevalni krog in mešalni krog.
Regulacija obtočnih črpalk, regulacija temperature prostora in drseča omejitev
temperature povratka.
• Regulacija temperature akumulacijskega rezervoarja STV z notranjim
prenosnikom toplote. Protizmrzovalna zaščita in funkcija alarmiranja.
• Aplik acijski ključ A 275 vključuje apli kacije, povez ane z regulato rjem ECL Comfor t
310 za dodatne funkcionalnosti (večstopenjski gorilniki/kotli).
• Aplikacijski ključ A375 (podtipa A375.4 in A375.5) deluje z regulatorjem ECL
Comfort 310, vključno z regulatorjem ECA 32, za 0-10-voltno reguliranje
temperature kotla.
kombiniran ogrevalni krog/krog STV, ki temelji na napredni regulaciji
temperature rezer voarja. Hitrost p olnilne črpalke se re gulira na osnovi
0-10-voltn ega signala ali signa la PWM. Praznjenje re zervoarja se pre prečuje z
vgrajeno logiko. Diferencialni tlak se vzdržuje z regulacijo hitrosti obtočne
črpalke (0 -10 V ali PWM).
Izbirna drsna omejitev temperature povratka.
Relejsk i izhod je prisoten z a ogrevanje rezer voarja; prekrmi lni signal za
oddaljeno nastavitev želene temperature dovoda.
Funkcije alar ma so povezane s temp eraturo dovoda in rez ervoarja.
ON/OFF regu lacija in regulaci ja vrtljajev ene o z. dveh obtočnih čr palk in drseča
omejitev
temperature povrat ka. Omejitev preto ka/moči. Protizmr zovalna zaščita in
funkcija
alarmiranja. ON/OFF regulacija in regulacija vrtljajev ene oz. dveh
dopolnjevalnih črpalk.
Regulacija nivoja v akumulacijskem rezervoarju za dopolnjevanje vode. Izpust tlaka.
Nadzor tlaka
Regulacija temperature dovoda glede na temperaturo vira. Regulacija po dveh
obtočnih č rpalk. Drs eča omejitev te mperature p ovratka. Ome jitev pretoka /moči.
Dpolnjevanje vode. Protizmrzovalna zaščita in funkcija alarmiranja.
kombiniran ogrevalni krog/krog STV, ki temelji na kaskadni regulaciji 2
prenosnikov toplote (HEX). Upoštevane so karakteristike regulacijskega
ventila in pr etok skozi neuporab ljen prenosnik toplote je mogo če ustaviti.
Izbirna drsna omejit ev temperature povratka. Mogoče je nastaviti urnik
preklo pa za obrnjeno kas kado (HEX-1 - HEX-2 in HEX-2 - HEX-1). Na voljo so
prekrmiljeni vhodi za zagon HEX-1 in HEX-2. Signal M- Bus je mogoče
uporabiti za omejitev pretoka/energije.
1, 2 ali 3 regulator ji ECL Comfort 310 lahko regulir ajo največ 6 izmenjevalnikov
toplote v kaskadi, pri čemer je vsak o premljen z aplikacijskim ključem A362;
regulatorji ECL so povez ani prek vodila ECL 485 B us.
Funkcije alar ma so povezane z dovodom in temperaturo dovod a.
• Vremensko vode na regulacija tempe rature dovoda dveh og revalnih krogov.
Regulaci ja obtočne črpa lke. Regulacij a temperature p rostora in drs eča omejitev
temperature povratka. Omejitev pretoka/moči.
• Regulacija priprave STV, priključene na sekundarni ravni, s polnilnim sistemom
z akumulacijskim rezervoarjem ali akumulacijskim rezervoarjem z notranjim
prenosnikom toplote. Izbirna regulacija ON/OFF priprave ST V v povezavi z
akumulacijskim rezervoarjem, priključenim na primarju, in notranjim
prenosnikom toplote.
Regulacija črpalke cirkulacije STV. Protizmrzovalna zaščita in funkcija alarmiranja
• Vremensko vode na regulacija tempe rature dovoda za ogr evalni krog.
Regulacija temperature dovoda glede na temperaturo vira. Regulacija dveh
obtočnih črpalk. Dr seča omejitev temperature p ovratka.
Omejitev pretoka/moč i in dopolnjevanje vo de.
• Pretočna priprava STV s cirkulacijo STV, omejitvijo temperature
prioriteto. Protizmrzovalna zaščita in funkcija alarmiranja.
Regulacija obotčne črpalke . Regulacija temperature prostora in drseča omejitev
temperature povratka. Omejitev pretoka/moči.
• Pretočna priprava ST V s cirkulacijo ST V, omejit vijo temperature p ovratka
STV pr ioriteto. Ogreva nja STV na zahtevo (p retočno stikal o). Protizmr zovalna
zaščita in funkcija alarmiranja.
in temperature. Protizmrzovalna zaščita in funkcija alarmiranja.
povratka in STV
regulatorja
2 x 3-točkov ni,
2 x 2-točkovni
1 x 3-točkov ni,
4 x 2-točkovni
1 ali 2 x 3-točkovni, 4 x
2-točkovni , 2 x 0-10 V
PWM
1 x 3-točkov ni,
7 x 2-točkovni*
ali
1 x regulaci ja 0–10 V*,
7 x 2-točkovni*
2 x 3-točkov ni,
7 x 2-točkovni*
2 x 3-točkov ni, 2 x 0–10 V,
3 x 2-točkovni
2 x 3-točkov ni,
5 x 2-točkovni
.
2 x 3-točkov ni,
5 x 2-točkovni
3 x 3-točkov ni,
5 x 2-točkovni
ali
in
3 x regulaci ja 0–10 V*,
5 x 2-točkovni
Nar. št.
087H380 0
087 H3814
087H 3847
087 H3818
087H380 4
087H3845
08 7H3813
087H3803
087H3810
AI155886473192sl-000602
* potrebovali boste modul ECA 32
© Danfoss | 2020.03 | 37
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Aplikacijski ključi ECL (nadaljevanje):
Tip Opis tipa aplika cije Izhodni signali
A377
A390 • Vremensko vodena regulacija temperature dovoda v največ treh
• Vremensko vodena regulacija temperature dovoda dveh ogrevalnih krogov.
Regulacija obtočne črpalke. Regulacija temperature prostora in drseča
omejitev temperature povratka. Omejitev pretoka/moči.
• Regulacija priprave STV z akumulacijskim rezervoarjem ali akumulacijskim
rezervoarjem z notranjim prenosnikom toplote. Regulacija črpalke
cirkulaci je STV. Možnost re gulacije temper ature ogrevne vod e za pripravo
STV. Protizmrzovalna zaščita in funkcija alarmiranja.
ogrevalnih krogih. Kompenzacija prostorske temperature in drseča
omejitev temperature povratka. Ogrevalni krogi delujejo vzporedno
neodvisno ali krog 2 in 3 za krogom 1.
Regulacija temperature dovoda v največ treh ogrevalnih krogih.
Kompenzacija prostorske temperature in omejitev temperature
povratka.
Ogrevalni krogi delujejo vzporedno neodvisno ali krog 2 in 3 za krogom
1.
Regulacija temperature akumulacijskega rezervoarja STV. Regulacija
temperature ogrevanja STV. Omejevalnik temperature povratka.
Možnost prioritete STV.
Funkcije alarma so povezane s temperaturo dovoda.
Izbirno lahko elektromotorne regulacijske ventile regulirajo analogni
signali, 0 - 10 V, (samo 3 ogrevalni krogi).
regulatorja
3 x 3-točkovni,
5 x 2-točkovni
3 x 3-točkovni, 3 x 0–10
V, 5 x 2-točkovni
Nar. št .
08 7H3817
087H3815
Vsaka od omenjenih kod vključuje aplikacijski ključ ECL, vodnik za vgradnjo in nabor uporabnikovih
navodil v več jezikih.
Temperaturna tipala Pt 1000 (IEC 751B, 1000 Ω / 0 °C):
Tip Opis Nar. št .
ESMT Zunanje temperaturno tipalo 08 4N1012
ESM-10 Prostorsko temperaturno tipalo 08 7B11 64
ESM -11 Naležno temperaturno tipalo cevi 087 B1165
ES MB-12 Kabelsko temperaturno tipalo, vključno z 2,5m kabla 0 87B 1184
ESMC Naležno temperaturno tipalo, vključno z 2m kabla 087N0011
ESMU -100 Potopno tipalo, 100 mm, bakreno 087 B118 0
ESM U-250 Potopno tipalo, 250 mm, bakreno 0 87B 1181
ESMU -100 Potopno tipalo, 100 mm, nerjaveče jeklo 087B1182
ESM U-250 Potopno tipalo, 250 mm, nerjaveče jeklo 0 87B118 3
Običajno naročanje, tipi:
Reference, dodatni izdelki in
programska oprema:
Dodatki in rezervni deli:
Tuljk a nerjaveče jeklo, 100 mm, za ESMU-100, Cu (087B1180) 08 7B119 0
Tuljk a nerjaveče jeklo 250 mm, za ESMU-250, Cu (087B1181) 087 B1191
Tuljk a nerjaveče jeklo 100 mm, za ESMB-12, (087B1184) 087 B1192
Tuljk a nerjaveče jeklo 250 mm, za ESMB -12, (087B1184) 087B1193
Regulator ECL Comfort Podnožje Aplikaci-
ECL 310, 230 V izm. nap.
ECL 310 B, 230 V izm. nap.
ECL 310, 24 V izm. nap.
ECL portal Dostop do regulatorja ECL Comfort 310 prek
Orodje ECL Programska oprema za prenosni računalnik.
Strežnik OPC Za ECL Comfor t 310 (povezava Modbus ali TCP
za ECL 310 A2xx
spletnega brskalnika. Potem, ko ste nastavili račun,
lahko do regulatorja ECL Comfort 310 dostopate tudi
prek pametnega telefona.
Regulator ECL Comfort 210/296/310 povežite
neposredno s prenosnikom za prikaz seznamov
parametrov in poročil zagona.
Ethernet).
jski ključ
A3xx
Daljinski upravljalnik
ECA 30
ECA 31
Temperaturno tipalo
ESMT (zunanja
temperatura)
ESM-11 (naležno tipalo
cevi)
ESMC (naležno tipalo
cevi)
ESMU (potopitev)
ESM-10 (temperatura
prostora)
ESMB-12 (univerzalno)
Glejte ločeni tehnični list
Prenesite s spleta
Glejte ločeni tehnični opis ali prenesite s
spleta
Pogoni/ventili
glejte ustrezno
gradivo
38 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Delovanje
A
B
Na enobarv nem grafičnem zaslonu (A) so prikazane
temperature kot tudi informacije o stanju in se
uporablja za nastavitev parametrov regulacije.
Zaslon upravljalnika je osvetljen. Izbirate lahko
med več različnimi priljubljenimi zasloni. Za
pomikanje, iskanje in
elementa v menijih se up orablja
(več funkcijski gumb (B)).
Primeri priljubljenih zaslonov:
izbiranje trenutnega
z vrtljivim gumbom
Daljinska upravljalnika ECA 30/31 se uporabljata
za daljinsko nastavitev in krmiljenje regulatorja
ECL Comfort. Na temperaturo dovoda lahko
vplivate z vgrajenim tipalom te mperature prostora
in tako
vzdržujete stalno temperaturo prostora ter
varčujete
regulator ECL Comfort 210 upravlja z gumbom in
osvetljenim zaslonom.
z energijo. ECA 30/31 se tako kot
AI155886473192sl-000602
© Danfoss | 2020.03 | 39
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Funkcije Splošne funkcije:
• Regulator ECL Comfort 310 ima vse zahtevane
funkcije sodobnih elektronskih temperaturnih
regulatorjev za ogrevalne aplikacije in aplikacije
ST V.
• Uporabljate ga lahko v sistemih z vodilnimi in
podrejenimi regulatorji ECL Comfort 210/310.
• Aplikacijski ključ ECL vključuje programsko
opremo aplikacije za prilagodljivo konfiguracijo.
Po potrebi se posodobitev programske opreme
regulatorja izvede samodejno.
• ECL Comfort 310 poleg standardnih f unkcij vključuje
tudi funkcijo zapisovanja v dnevnik in
alarmiranja.
• Vgrajena ura omogoča samodejni preklop na
zimski/poletni čas, tedenski urnik in urnik po čitnic.
• Zaščito po gona, ki zagotavlja stabilno regulacijo
in dolgo življenjsko dobo elektromotornega
regulacijskega ventila, lahko uporabite v večini
aplikacij. Med obdobji brez potrebe po
ogrevanju
regulacijski ventil – s tem se prepreči morebitno
nepravilno delovanje.
• Regulacija (komfortni in reducirani način) se
izvaja na osnovi tedenskega programa. S
programom počitnic lahko izberete dni za
komfortni oz. reducirani način.
• ECL Comfort 310 lahko sprejema signale
toplotnega
omeji moč ali pretok. Lahko pa podatke
toplotnega števca ali merilnika pritoka pridobi
prek povezave M-bus.
• Pri številnih aplikacijah se za merjenje podatkov
tlaka uporabi analogni vhod (0–10 V). Območje
se nastavi v regulatorju.
• Nekatere aplikacije so konfigurir ane tudi za obdelavo
podatkov digitalnega vhoda. To funkcijo lahko
uporabite z zunanjim stikalom, s katerim ak tivirate
komfortni ali reducir ani način oz. uporabite signal
pretočnega stikala.
• Parametre regulacije, proporcionalno območje
(Xp), čas integracije (Tn), izvajalni čas
elektromotornega
nevtralno cono (Nz) lahko nastavite posamezno
za vsak izhod posebej (3-točkovna regulacija).
• Elektromotorne regulacijske ventile lahko v
nekaterih aplikacijah regulirate z napetostnim
signalom 0–10 V.
• Nekatere aplikacije omogočajo dopolnjevanje
in/ali regulacijo dveh črpalk.
• Nekatere aplikacije lahko regulirajo hitrost
obtočnih črpalk s pomočjo 0–10V signala ali
signala PWM.
se občasno zažene elektromotorni
števca ali merilnika pretoka in tako
regulacijskega ventila in
Funkcije ogrevanja:
• Ogrevalno krivuljo (povezavo med zunanjo
temperaturo in želeno temperaturo dovoda)
določa šest koordinatnih točk ali vrednost
naklona. Nastavite lahko maks./min. omejitev
želene temperature dovoda.
Pri nekaterih podtipih aplikacije (npr. A337, A347,
A367, A375 in A377) lahko želeno temperaturo
dovoda nastavite z napetostnim signalom 0–10 V.
• Omejitev temperature povratka lahko uporabite
v povezavi z zunanjo temperaturo, lahko pa
predstavlja nespremenljivo vrednost.
• S funkcijo izklopa ogrevanja izklopite ogrevanje
in ustavite obtočno črpalko pri visokih zunanjih
temperaturah.
• ECL Comfort 310 lahko na osnovi temperature
prostora popravi želeno temperaturo dovoda
ter tako poveča reven udobja.
• Funkcija optimiziranja omogoča ogrevanje v želenih
obdobjih (pri nižjih zunanjih temperaturah in
hitrejših vklopih ogrevanja).
• Funkcija rampe omogoča enostaven vklop
ogrevanja (instalacije daljinskega ogrevanja).
• Funkcija hitrega ogrevanja omogoča pospešen
vklop ogrevanja (instalacije s kotli).
• Obtočna črpalka se regulira glede na zahtevo
ogrevanja in protizmrzovalno zaščito. Med
obdobji brez potrebe po ogrevanju se obotočna
črpalka občasno zažene – s tem se prepreči
morebitno nepravilno delovanje.
• Reducirano ogrevanje ima dve možnosti:
· manjša temperatura dovoda z nespremenljivo
redukcijo ali redukcijo v povezavi z zunanjo
temperaturo (nižja je zunanja temperatura,
manjša bo redukcija);
· ogrevanje je izklopljeno (protizmrzovalna
zaščita je aktivna).
Funkcije priprave STV:
• Funkcija samodejne nastavitve parametrov
regulacije za pripravo STV je integrirana v
aplikaciji A217, A266, A368 in A376. Toda
samodejno nastavitev je mogoče uporabiti le
pri ventilih, ki so odobreni za to funkcijo, na
primer ventili Danfoss VB 2 in VM 2 z lomljeno
karakteris tiko in logaritmični ventili, kot so VF in V FS.
• Antibakterijska funkcija se lahko ravna glede na
program urnika.
• Za ogrevalni krog je lahko nastavljena drseča
prioriteta STV.
Komunikacija ECL Comfort 310 ima:
• vodilo ECL 485, ki ni galvansko ločeno, za
zaprto komunik acijo med vodilnim in podrejenim
daljinskim upravljalnikom.
• Vodilo RS 485 z gal vansko ločeno komunikacijo
Modbus s sistemi SCADA.
• M-bus, ki ni galvansko ločena , za komunikacijo
M-bus z merilniki.
• USB, tipa B za orodje ECL (programska oprema
za računalnik).
• Ethernet, RJ 45, za komunikacijo TCP/IP z
internetom (ECL portal).
40 | © Danfoss | 2020.03
Vodilni/podrejeni priključki
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Jeziki
Menijske jezike lahko prikažete v približno 22
različnih
jezikih. Glejte razdelek »Seznam jezikov«.
Ne pozabite, da je angleščina vedno naložena
vzporedno z izbranim jezikom.
Splošni podatki Podatki regulatorja ECL Comfort in daljinskega upravljalnika:
ECL Comfort 310/310B ECA 30/31
Temperatura prostora 0–55 °C
Temperatura pri skladiščenju in prevozu -40–70 °C
Montaža Izdelka ne montirajte, če obstaja nevarnost kondenzacije (vlage)
Vgradnja Za vgradnjo na navpično steno ali
Priključki Sponke podnožja Sponke podnožja
Število vhodov Skupno 8:
Tip temperaturnega tipala
Digitalni vhod Možen 12 V
Analogni vhod 0–10 V, ločljivost 9 bitov Pulzni vhod, frekvenčno območje(izbrani
aplikacijski ključi)
Masa 0,46/0,42 kg 0,14 k g
Zaslon (sam o ECL Comfort 310 in ECA 30/31)
Nastavitev (samo ECL Comfor t 310
in ECA 30/31)
Nastavitev (ECL Comfort 310 B) ECA 30/31
Beleženje podatkov Do 10 dni za 14 parametrov
Varnostno kopiranje nastavitev in podatkov
Stopnja zaščite IP 41 IP 20
– oznaka je v skladu s standardi
Regulacija temperature V skladu s standardom EN 60730
*) konfigurirano pri prenosu aplikacije.
vodoravno ali na vodilo DIN (35 mm)
6 temperaturnih tipal
4*, tipalo Pt 1000, digitalno,
analogno ali pulzno
Pt 1000 (1000 ohmov pri 0 °C), IEC 751B
Območje: - 60 do +150 °C
Aktiviranje digitalnega vhoda mora
potekati z breznapetostnim stikalom/
kontaktom.
Za pregledovanje: 0,01 - 200 Hz
Za omejevanje: minimalno 1 Hz
(priporočljivo) in regularni impulzi za
doseganje stabilne regulacije
Enobarven grafični z osvetlitvijo ozadja
128 × 96 točk
Način prikaza: Črno ozadje, belo besedilo
Vrtljiv gumb s pritiskom
72 h Flash pomnilnik Flash pomnilnik
EMC (direktiva o elektromagnetni združljivosti)
LVD (direktiva o nizki napetosti)
RoHS (direktiva o omejevanju nevarnih snovi)
Za vgradnjo na navpično steno ali
vodoravno ali v izrez plošče
-
Lahko nadomesti vgrajeno tipalo
temperature prostora: Pt 1000
(1000 ohmov pri 0 °C),
IEC 751B
-
-
AI155886473192sl-000602
Aplikacijski ključi ECL:
Tip skladiščenja Flash pomnilnik
Razčlenitev 1. del: Podatki aplikacije ( jih ni mogoče spremeniti)
2. del: Tovarniške nastavitve ( jih ni mogoče spremeniti)
3. del: Posodobitev prog. opreme za re gulator ECL Comfort ( je ni mogoče
spremeniti)
4. del: Upor. nastavitve ( jih lahko spremenite)
Aplikacije Ključi A2xx so združljivi z regulatorjema ECL Comfort 210 in ECL Comfort 310
Ključi A3x x so združljivi le z regulatorjem ECL Comfort 310
Funkcija zaklepanja Če ključa ni v regulatorju ECL Comfort, si lahko ogledate vse nastavitve, vendar jih
ne morete spremeniti
Menijski jeziki Menijske jezike lahko izbirate med približno 22 jezik i. Glejte razdelek »Seznam
jezikov«.
© Danfoss | 2020.03 | 41
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Podatki komunikacijskega vodila ECL 485:
Namen Samo za notranjo povezavo med regulatorji ECL Comfor t
Priključek Sponke podnožja
Tip kabla Zaščiteni kabel, 2 x dvojna parica,
Maks. skupna dolžina kabla (vodilo kabla + kabli tipal) Skupno 200 m (vključno s kabli tipal)
Maks. število priključenih podrejenih regulatorjev ECL Enote z enoličnim naslovom (1–9): 9
Maks. število priključenih daljinskih upravljalnikov 2
Podatki, ki jih je poslal vodilni element Datum
Podatki, ki jih je poslal obravnavani podrejeni regulator Želena temperatura dovoda iz vseh krogov
Podatki, ki jih pošlje regulator ECA 30/31 • Dejanska in želena temperatura prostora
210/296/310 in ECA 30/31. (Danfossov interni bus)
Negalvanska ločitev
Min. prečni presek žice: 0,22 mm (AWG 24).
Primeri:
LiYCY 2 × 2 × 0,25 mm2 (AWG 24) ali Ethernet CAT5
Enote z naslovom »0«: 5
Čas
Zunanja temperatura
Želena temperatura prostora
Prioritetni signal STV
• Način za izbiro funkcije
• (ECA 31) Relativna vlaga
Podatki komunikacije Modbus:
Namen Za sistem SCADA
Priključek Priključka 34 in 35 v podnožju. Referenca Modbus (priključek
Protokol Modbus RTU
Tip kabla Zaščiteni kabel, 2 x dvojna parica + ozemljitveni signal.
Maks. dolžina kabla vodila 1200 m (odvisno od tipa kabla in vgradnje)
Hitrost komunikacije Polovičen dupleks.
Serijski način 8 podatkovni bit, parna pariteta in 1 stop bit
Omrežje Odvisno od vodnika za uvajanje standarda Modbus Serial Line
36) mora biti povezana.
Galvansko ločeno (500 V).
Min. prečni presek žice: 0,22 mm2 (AWG 24).
Primer: LiYCY 2 × 2 × 0,25 mm2 (AWG 24)
9,6 Kbit/s (privzeto) / 19,2 Kbit/s / 38,4 Kbit/s
V1.0.
Komunikacijski podatki M-bus:
Namen Priključek na števce toplote, mak s. 5 števcev toplote
Priključek Priključka 37 in 38 v podnožju.
M-bus vodilni po standardu DS / EN 1434-3: 1997
Tip kabla 2 x 0.8 mm2
Maks. dolžina kabla 50 m
Hitrost prenosa 300 b audov (nastavljivo)
Čas posodobitve 60 s (na stavljivo)
Funkcija prehoda ECL portalu omogoča neposredno branje toplotnih števcev.
Podprti števci toplote Infocal 6 in številne ostale oznake in tipi.
Preneseni podatki s števca toplote Odvisno od vrste števca toplote:
Priporočila: Danfoss priporoča priložene toplotne števce (203 V izm. nap.)
Ni galvansko ločeno
Primer: JY(St)Y 2 x 0,8 mm2 (ni parica)
Informacije o ostalih kalorimetrih po naročilu
• primarna temperatura dovoda
• primarna temperatura povratka
• dejanski pretok/akumulirani pretok
• dejanska toplota/energija
• akumulirana toplota/energija
Podatki komunikacije USB:
USB CDC (razred z a napravo komuniciranja) Za potrebe servisiranja
Modbus prek priključka USB
Priključek, tip kabla Standardni kabel USB (USB A --- ----- USB B)
(zahtevan je gonilnik sistema Windows, da Windows lahko
prepozna regulator ECL kot navidezna vrata COM)
Podobno se rijskemu modulu Modbus, toda s sprem enljivimi
časi
42 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Podatki za komunikacijo Ethernet (Modbus/TCP):
Namen Za sistem SCADA
Priključek R J45 ženski priključek
Protokol Modbus / TCP
Tip kabla Standardni Ethernet kabel (CAT 5)
Maks. dolžina kabla vodila Po Ethernet standardu
Samodejno križno zaznavanje Omogočeno
Privzet Ethernet naslov (IP naslov) 192.168 .1.100
Številka vrat 502 (Modbus / TCP vrata)
Število priključkov 1
Varnos t Mora biti zagotovljeno z infrastrukturo Ethernet
Vrata A: USB (tip B, ženski čep)
Vrata B: Ethernet (RJ45, ženski priključek)
Vrata C: Aplikacijski ključi ECL
Seznam jezikov
Primerjava
ECL Comfort 310/210
bolgarščina estonščina latvijščina slovaščina
hrvaščina finščina litvanščina slovenščina
češčina francoščina poljščina španščina
danščina nemščina romunščina švedščina
nizozemščina madžarščina ruščina
angleščina italijanščina srbščina
Pri nalaganju aplikacije se prenese izbrani jezik in angleščina.
ECL Comfort 310 ECL Comfort 210 ECL Comfort 296
Komunikacija M-bus Da Ne Da
Priključek Modbus Da, galvansko izoliran Da, ni galvansko ločen Da, galvansko izoliran
Ethernet Da, priključek RJ45, modbus/TCP.
Vhodi 10 8 8
Relejni izhodi 6 4 4
Izhodi pogona ventila 3 x 3-točkovni 2 x 3-točkovni 2 x 3-točkovni
Razširitve vhodov/izhodov Da, ECA 32 v podnožju.
Aplikacijski ključi A2xx in A3xx A2xx A2xx
Sprednje dimenzije (Š x V,
mm)
Napajalna napetost 230 V in 24 V 230 V 230 V
Za rešitve SCADA in ECL Portal
• 6 vhodov
• 2 pulzna vhoda
• 3 analogni izhodi (0–10 V)
• 4-relejna
alternativa, ECA 35:
• 2 vhoda
• 2 pulzna vhoda
• 3 analogni izhodi (0–10 V)
• 4 izhodi PWM
• 4 releji
220 x 110 220 x 110 144 x 96
Ne Da, priključek RJ45,
modbus/ TCP. Za rešitve
SCADA in ECL Portal
Ne Ne
AI155886473192sl-000602
© Danfoss | 2020.03 | 43
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Ožičenje – 230 V izm. nap.
Primer ožičenja ECL Comfort 310
Napajalna napetost 230 V izm. nap. – 50 Hz
Območje napetosti 207–244 V izm. nap. (IEC 60038)
Porabe energije 5 VA
Maks. obremenitev izhodov relejev 4(2) A – 230 V izm. nap. (4 A za ohmsko obremenitev,
Maks. obremenitev na triak izhodih pogonov 0. 2 A – 230 V izm. nap.
2 A za induktivno obremenitev)
Ožičenje – 24 V izm. nap.
Primer ožičenja ECL Comfort 310
Komponente, napajane z napetostjo 230 V a.c., ne povezujte neposredno z regulatorjem z napajanjem 24 V a.c. Uporabite
pomožne releje (K), s katerimi 230 V a.c. ločite od 24 V a.c..
Napajalna napetost 24 V izm. nap. – 50 Hz
Območje napetosti 21,6–26,4 V izm. nap. (IEC 60038)
Porabe energije 5 VA
Maks. obremenitev izhoda releja 4(2) A – 24 V izm. nap. (4 A za ohmsko obremenitev,
2 A za induktivno obremenitev)
Maks. obremenitev na triak izhodih pogonov 1 A – 24 V izm. nap.
44 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Ožičenje – vhod
Ožičenje – daljinski upravljalniki ECA 30/31
Podnožje
Dimenzije
Ožičenje ECL Comfort 310/310B in ECA 30/31
Napajalna napetost Komunikacijsko vodilo ECL 485
Porabe energije 1 VA
Zunanje tipalo temperature prostora
Samo za ECL 31 Vključuje tipalo vlage, ki se uporablja pri določenih
Pt 1000 (ESM-10) nadomesti vgrajen o tipalo temperature
prostora
aplikacijah
Podnožje regulatorja ECL Comfort 310 (lahko uporabite tudi za ECL Comfort 210).
AI155886473192sl-000602
ECL Comfort 310
© Danfoss | 2020.03 | 45
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
ECL Comfort 310B
ECA 30/31 – izrez za vgradnjo
v panel
ECA 30 / 31
ECA 32
Okvir (nar. št. 087H3236) se postavi v izrez
(139 x 93 mm), v katerega vstavite upravljalnik
ECA 30/31.
46 | © Danfoss | 2020.03
AI155886473192sl-000602
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Dokumentacija Elektronski regulator za ogrevanje in pripravo sanitarne tople vode
1a
Elektronsko vodena regulacija temperature dovoda za ogrevanje in priprava sanitarne tople vode.
Vrtljiv gumb, displej z osvetlitvijo ozadja in meniju v lokalnih jezikih.
Z regulatorjem lahko izvajate več aplikacij, ki ste jih naložili s programsko opremo z aplikacijskega ključa.
1b
• Nastavitev ogrevalne krivulje s 6. koordinatami ali kot krivuljo.
• Omejitve temperature dovoda.
• Kompenz acija temperature prostora in komfortna /reducirana obdobja , ki jih določite s tedenskim urnikom.
• Urnik med počitnicami.
• Omejitev temp erature povratka kot nespremenljiva vrednost (STV) ali glede na zunanjo temperaturo
(ogrevanje).
• Črpalke se regulira glede na zahtevo ogrevanja in protizmrzovalno zaščito.
• Funkcije alarmiranja in slike dnevnika za vsa tipala.
• Ročno prekrmiljenje posameznih vhodov.
• Komunikacija: M-bus (do 5 metrov), Modbus, Ethernet (npr. internetna povezava z ECL portalom),
ECL 485 (notranje podatkovno vodilo).
• Priključek za zagon/servisiranje prek računalnika
• 6 vhodov za temperaturna tipala (Pt 1000).
• 4 vhodi (konfigurirani glede na aplikacijo).
• 6 relejskih izhodov
• 3 pari elektronskih izhodov za tiho delovanje elektromotornega regulacijskega ventila.
Enota daljinskega upravljalnika ECA 30/31:
• Vrtljiv gumb, displej z osvetlitvijo ozadja
• Vgrajeno tipalo prostorske temperature
• Vgrajeno tipalo vlažnosti (samo ECA 31)
Razširitveni modul ECA 32 omogoča:
•
dodatnih 6 vhodov, ki jih je mogoče konfigurirati
• 2 števca pulzov
• 4 relejski izhodi
• 3 analogni izhodi
Razširitveni modul ECA 35 omogoča:
• dodatna 2 vhoda, ki ju je mogoče konfigurirati
• 2 števca impulzov
• 4 relejski izhodi
• 3 analogni izhodi
• 4 izhodi PWM
1c
Glavni podatki:
• Napajalna napetost 230 V izm. nap., 50 Hz: ECL 310 in ECL 310 B
• Napajalna napetost 24 V izm. nap., 50 Hz: ECL 310
• Poraba energije: maks. 5 VA
• Temperatura prostora: 0–55 °C
• Temperatura skladiščenja: -40–70 °C
2
Značilnosti izdelka:
• Razred zaščite: IP 41
• Integriran nastavek za vodilo DIN
• Mere (vključno s podnožjem) D x G x Š, 220 x 110 x 80 mm
• Nar. št.: ECL Comfort 310, 230 V: 087H3040
• Nar. št.: ECL Comfort 310B, 230 V: 087H3050
• Nar. št.: ECL Comfort 310, 24 V: 087H3044
• Nar. koda: Ohišje za regulator ECL Comfort 310/310B: 087H3230
• Nar. koda: ECA 30: 087H3200
• Nar. koda: ECA 31: 087H3201
• Nar. koda: ECA 32: 087H3202
• Nar. koda: ECA 35: 087H3205
• Naročniška koda za aplikacijski ključ je odvisna od želene aplikacije
AI155886473192sl-000602
© Danfoss | 2020.03 | 47
Tehnični opis Regulator ECL Comfort 310, daljinska upravljalnika ECA 30/31 in aplikacijski ključi
Dodatne informacije za regulatorja ECL Comfort 310, module in pripomočke najdete na spletnem mestu http://heating.danfoss.si/ ali
http://store.danfoss.com/
48 | © Danfoss | DHS-SMDBT/DK | 2020.03
AI155886473192sl-000602
Loading...
