Údajový list

Regulátor ECL Comfort 310,

Navrhnuté v Dánsku

jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

DPopis

Séria regulátorov ECL Comfort 310

ECL 310

ECL Comfort 310 je ekvitermický regulátor v rodine v diaľkovom chladiacich systémoch. Energetické úspory je možné dosiahnuť správnou reguláciou teploty v prívodnej vetve vykurovacích a chladiacich systémov. Je možné kontrolovať až 4 okruhy.

Ekvitermická funkcia v regulátoroch ECL Comfort meria vonkajšiu teplotu a na základe toho reguluje teplotu v prívodnej vet ve vykurovacieho systému. Ekvitermick ý systém vykurovania zv yšuje úroveň komfortu a šetrí energiu.

Regulátor ECL Comfort 310 je nakonﬁgurovaný so zvolenou aplik áciou podľa aplikačného kľúča ECL.

Internetový portál ECL Portal komunikuje s regulátorom ECL Comfort 310 vďaka efektívnemu a ľahko použiteľnému komplexnému nástroju SCADA (Supervisor y Control And Data Acquisition) pre všetkých užívateľov, servisný personál a pri preskúšaní. Je možné zvýšiť úroveň servisnej podpor y a/alebo znížiť náklady na servis. Montáž vykurovania a/alebo chladenia cez prenosné počítače alebo Smartfóny je dostupná prakticky odkiaľkoľvek a kedykoľvek , čím sa zv yšuje úroveň servisnej podpory a znižuje čas odozvy na alarm.

Softvér ECL Tool pre ECL Comfort 310 ponúka v súvislosti s portálom ECL Portal a serverovým softvérom OPC možnosti pre alternatívnu diaľkovú reguláciu.

regulátorov ECL Comfort pre používanie

vykurovaní, centr álnom vykurovaní a v

ECL Comfort 310 je navrhnutý pre komfortné teploty, optimálnu spotrebu energie, jednoduchú montáž prostredníctvom aplikačného kľúča ECL (Plug-and-Play) a užívateľsky prívetivú obsluhu.

Vylepšené šetrenia energie sú umožnené meteorologickou kompenzáciou, úpravou teplot y podľa plánu, optimalizáciou a aj obmedzením teploty vo vratnej vetve, obmedzením prietoku a výkonu.

ECL Comfort 310 sa ľahko ovláda prostredníctvom otočného gombíka (multifunkčného ovládača) alebo jednotky diaľkového ovládania (RCU). Otočný gombík a podsvietený displej usmerňujú užívateľa cez textové ponuk y vo zvolenom jazyku.

Regulátor ECL Comfort 310 má elektronický výstup pre reguláciu ventilov s motorickým pohonom, výstupné relé obehového čerpadla/ reguláciu ventilov a rovnako aj výstup pre alarm.

Je možné pripojiť 6 teplotných snímačov Pt 1000. Pri nahrávaní aplikácie sú navyše nakonﬁgurované 4 vstupy. Konﬁgurácia môže obsahovať vstup pre teplotný snímač Pt 1000, analógový vstup (0 – 10 V)

alebo digitálny vstup.

V závislosti od aplikácie dokáže jeden z interných prídavných modulov ECA 32 alebo ECA 35 (vložený do podstavy regulátora) posky tnúť ďalšie vstupné a výstupné signály.

AI155886473192sk-000602| 1

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

Popis (pokračovanie) Kryt je navrhnutý pre montáž na stenu a konzolu

typu DIN. K dispozícii je variant ECL Comfort 310 B (bez displeja a otočného gombíka). Môže sa použiť na montáž vo vnútri panela a je ovládaný prostredníctvom RCU ECA 30/31, ktorú je možné umiestniť na prednú časť panela.

ECL Comfort 310 dokáže pracovať ako samostatný regulátor a komunikovať až s dvomi jednotkami RCU a s prídavným modulom ECA 32 alebo ECA 35 s ďalšími vstupmi/výstupmi.

ECL Comfort 310 dokáže tiež spolupracovať s 2x RCU, ECA 32/35 a inými regulátormi ECL Comfort 210/296/310 cez komunikačnú zbernicu ECL 485.

Sieťové pripojenie je integrované do regulátora. Navyše v systémoch SCADA (Supervisor y Control and Data Acquisition) je zabudovaná komunikácia Modbus a v meračoch množ stva tepla komunikácia M-bus.

Aplikačný kľúč ECL a aplikácie:

Rôzne aplikačné kľúče ECL uľahčujú hardvéru ECL Comfort 310, aby na ňom bežali rôzne aplikácie. Regulátory ECL Comfort 310 disponujú požadovanou aplikáciou v závislosti od aplikačného kľúča ECL, ktorý obs ahuje informácie o aplikáciách (jednoduché náčrty aplikácií sú zobrazené na displeji), jaz ykoch, prednastaveniach z výroby a ﬁrmware.

Jednotka diaľkového ovládania (RCU):

Jednotky diaľ kového ovládania RCU ECA 30 a ECA 31 sa používajú na reguláciu izbovej teploty a zrušenie ECL Comfort 310. Displej má podsvietenie Jednotky R CU sú za účelom komunikácie a napájania (komunikačná zbernica ECL 485) pripojené k regulátorom ECL Comfort prostredníctvom dvoch párov točených káblov.

ECA 30/31 má zabudovaný snímač izbovej teploty. Externý snímač izbovej teploty je možné pripojiť ako náhradu zabudovaného snímača teploty.

ECA 31 má navyše zabudovaný aj snímač relatívnej vlhkosti a tento signál sa použije v príslušných aplikáciách. Ku komunikačnej zbernici ECL 485 je možné pripojiť až 2 jednotky RCU. Jedna jednotk a RCU dokáže monitorovať max. 10 regulátorov ECL Comfort (hlavných/vedľajších systémov).

Aplikačné kľúče ECL radu A2xx je možné použiť v regulátoroch ECL Comfort 210, ECL Comfort 296 a ECL Comfort 310. Väčšina aplikačných kľúčov A2xx p oskytuje pri ich používaní v regulátore ECL Comfort 310 rozšírené funkcie, akými sú napríklad ďalšie teplotné snímače a komunikácia M-bus. Aplikačné kľúče ECL radu 3x x je možné použiť iba v regulátore ECL Comfort 310.

Parametre aplikácie sú uložené v regulátore a výpadok prúdu na ne nemá vplyv. Príslušné aplikačné kľúče ECL pre regulátory ECL Comfort 210/296/310 je možné nájsť v časti Objednávanie.

2 | © Danfoss | 2020.03

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

Aplikačné kľúče, prehľad vrátane podtypov

ECL Comfort 210 / 296 ECL Comfort 310

Kľúč

A214 A214.1, A214.2, A214.3, A214.4, A214.5,

A214.6

A217 A217.1, A217. 2, A 217.3 A217.1, A217. 2, A 217.3

A230 A230.1, A230.2, A230.3, A230.4 A230.1 *, A230.2 *, A230.3 *, A230.4 * A231 A231.1, A231.2 A231.1, A231.2

A232 A232.1 A232 .1

A237 A237.1, A237. 2 A237.1, A2 37.2

A247 A247.1, A247. 2, A3 47.3 A247.1, A 247. 2, A247. 3

A260 A26 0.1 A260.1 A266 A266.1, A266.2, A266.9, A266.10 A266.1 *, A266.2 **, A266.9 *, A266.10 * A275 A275.1, A275.2, A275.3 A275.1, A275.2, A275.3

A319 A319.1, A319.2 A333 A333.1, A333.2, A333.3 A361 A361.1, A361.2 A362 A362.1 A367 A 367.1, A367. 2 A368 A368.1, A368.2, A368.3, A368.4, A368.5,

A376 A376.1, A376.2, A376.3 *, A376.9, A376.10 A377 A 377.1, A377.2, A377.3

A390 A390.1, A390.2 *, A390.3, A390.11 *, A390.12 *,

A214.1, A214.2, A214.3, A214.4, A214.5, A214.6 A314.1, A314.2, A314.3, A314.4, A314.5, A314.6, A314.7, A314.9

A317.1, A317.2

A331.1, A331.2

A332.1, A332.2, A332.3, A332.4

A337.1, A 337. 2

A347.1, A3 47.2, A347.3

A375.1, A375.2, A375.3, A375.4, A375.5

A368.6

A390.13 *

* Pri použití v ECL 310 + ECA 32/35 možno alternatívne použiť regulátory riadené napätím 0 – 10 V.

** Pri použití v ECL 310 + ECA 32/35 sa pre vykurovací okruh môže alternatívne použiť regulátor riadený napätím 0 – 10 V.

Toto je prehľad aplikačných kľúčov momentálne dostupných pre regulátory ECL Comfort. Nie všetky aplikačné kľúče sú predajné vo všetkých krajinách. Obráťte sa na miestne obchodné zastúpenie spoločnosti Danfoss.

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

Príklady aplikácií Všetky uvedené komponenty (S = snímač teploty, P = čerpadlo, M = regulačný ventil s motorickým

pohonom, atď.) sú prepojené káblami s ECL Comfort 210/296/310.

Všetky aplikácie z regulátora ECL Comfort 210 / 296 dokážu bežať v regulátore ECL Comfort 310. Aktivované sú prídavné funkcie a komunikačné prostriedky.

A214.1, príklad a: Aplikácia chladenia, ponorná teplota na základe izbovej teploty

ECL 210 / 296 / 310

S8S8S8

A214.2, príklad a: Aplikácia vykurovania, teplota vykurovania na základe ponornej teploty

ECL 210 / 296 / 310

Danfoss

87H2113.13

Danfoss

87H2118.12

S8S8S8

4 | © Danfoss | 2020.03

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A214.3, príklad a: Aplikácia vykurovania, ponorná teplota na základe izbovej teploty

ECL 210 / 296 / 310

S8S8S8

A214.5, príklad a: Aplikácia vykurovania/chladenia, ponorná teplota na základe izbovej teploty

Danfoss

87H2120.12

ECL 210 / 296 / 310

S8S8S8

Danfoss

87H2124.12

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A314.1, príklad a: Systém vetrania s vykurovaním, pasívnym chladením (vonkajší vzduch) a reguláciou konštantnej ponornej teploty. Fáza (M2), analógová regulácia pasívneho chladenia

ECL 310

+ ECA 32

S8S8S8

A314.1, príklad b: Systém vetrania s vykurovaním, chladením a reguláciou ponornej teploty. Fáza (M2) analógová regulácia chladenia

ECL 310

+ ECA 32

Danfoss

87H2133.12

Danfoss

87H2128.12

S8S8S8

6 | © Danfoss | 2020.03

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A314.2, príklad b: Systém vetrania s vykurovaním, chladením a reguláciou izbovej teploty. Fáza (M2), analógová regulácia chladenia

ECL 310

+ ECA 32

Danfoss

S8S8S8

A314.3, príklad a: Systém vetrania s vykurovaním a reguláciou izbovej teploty. Ventilátor s reguláciou rýchlosti

ECL 310

+ ECA 32

Danfoss

87H2135.12

87H2131.12

S10

F1 / V1

S8S8S8

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A217.1, príklad a: Aplikácia nabíjania zásobníka TÚV

A217.1, príklad b: Aplikácia vykurovania zásobníka TÚV

ECL 210 / 296 / 310

A217.2, príklad a: Nabíjanie zásobníka TÚV s predohrevom okruhu

S2 S3

ECL 210 / 296 / 310

Danfoss

87H2068.13

Danfoss

87H2071.13

8 | © Danfoss | 2020.03

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A217.3, príklad a: Príprava TÚV

A217.3, príklad c: Príprava TÚV na požiadanie (spínač prietoku). S alebo bez cirkulácie

A230.1, príklad a: Nepriamo zapojený systém vykurovania. Veterná kompenzácia ako voliteľná možnosť

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A230.2, príklad a: Nepriamo zapojený systém chladenia (centrálne chladenie)

A230.3: Nepriamo zapojený systém vykurovania. Kompenzácia príliš vysokej relatívnej vlhkosti (merané podľa ECA 31). Veterná kompenzácia ako voliteľná možnosť.

10 | © Danfoss | 2020.03

A230.4: Nepriamo zapojený systém vykurovania. Meranie statického tlaku/alarm. Monitoring teplôt TÚV – cirkulácie TÚV vo vratnej vetve.

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A231.2: Nepriamo zapojený systém vykurovania s reguláciou dvojice čerpadiel a funkciou doplňovania vody

A331.2, príklad a: Systém vykurovania s reguláciou dvojice čerpadiel a funkciou doplňovania vody. Regulácia teploty v prívode v závislosti od teploty zdroja

AI155886473192sk-000602

A232.1, príklad a: Regulácia teploty v prívode (podlahové vykurovanie/chladenie v strope) v závislosti od vonkajšej teploty, izbovej teploty a teploty rosného bodu

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A332.1, príklad a: Regulácia teploty v prívode (podlahové vykurovanie/chladenie v strope) v závislosti od vonkajšej teploty, izbovej teploty a teploty rosného bodu. Voliteľné obmedzenie teploty vratnej vetvy

A332.2, príklad a: Oddelená regulácia teplôt v prívode pre vykurovanie/chladenie v závislosti od vonkajšej teploty, izbovej teploty a teploty rosného bodu. Voliteľné obmedzenia teploty vratnej vetvy

A332.3: Oddelená regulácia teplôt v prívode pre vykurovanie/chladenie v závislosti od vonkajšej teploty, izbovej teploty a teploty rosného bodu. Voliteľné obmedzenia vratnej teploty. Rozšírená okamžitá regulácia teploty TÚV.

12 | © Danfoss | 2020.03

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A332.4: Regulácia teploty v prívode (podlahové vykurovanie/chladenie v strope) v závislosti od vonkajšej teploty, izbovej teploty a teploty rosného bodu. Externé prepísanie režimu vykurovania/chladenia. Voliteľné obmedzenie vratnej teploty.

ECL 310

DanfossS187H1496.10

S10

A237.1 / A337.1, príklad a: Nepriamo zapojený systém vykurovania a prípravy TÚV

AI155886473192sk-000602

A237.2 / A337.2, príklad a: Nepriamo zapojený systém vykurovania a systém nabíjania TÚV

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A247.1, príklad a: Nepriamo zapojený systém vykurovania a systém nabíjania zásobníka TÚV. Paralelný režim alebo priorita TÚV

A247.2, príklad a: Nepriamo zapojený systém vykurovania a nabíjania zásobníka TÚV s predohrevom okruhu. Paralelný režim alebo priorita TÚV

14 | © Danfoss | 2020.03

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A247.3, príklad a: Nepriamo zapojený systém vykurovania a rozšíreného nabíjania zásobníka TÚV s predohrevom okruhu. Paralelný režim alebo priorita TÚV.

A347.1, príklad a: Nepriamo zapojený systém vykurovania a nabíjania zásobníka TÚV. Paralelný režim alebo priorita TÚV

ECL 310

Danfoss

87H2057.11

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A347.2, príklad a: Nepriamo zapojený systém vykurovania a nabíjania zásobníka TÚV s predohrevom okruhu. Paralelný režim alebo priorita TÚV

A260.1, príklad a: Dva systémy vykurovania

16 | © Danfoss | 2020.03

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A260.1, príklad d: Dva systémy vykurovania. Okruh 2 je pod-okruh okruhu 1

A266.1, príklad a: Systém vykurovania a priamy systém prípravy TÚV. Paralelný režim alebo priorita TÚV

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A266.2: Systém vykurovania a priamy systém prípravy TÚV. Paralelný režim alebo priorita TÚV. Príprava TÚV na požiadanie (spínač prietoku)

A266.9, príklad a: Systém vykurovania a priamy systém prípravy TÚV. Monitoring/alarm tlaku. Univerzálny vstup alarmu. Paralelný režim alebo priorita TÚV.

18 | © Danfoss | 2020.03

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A266.10, príklad a: Systém vykurovania a priamy systém prípravy TÚV. Monitoring/alarm tlaku. Univerzálny vstup alarmu. Paralelný režim alebo priorita TÚV. S7 je pulzné meracie zariadenie prietoku alebo energie pre príslušné obmedzenie.

A275.1, príklad a: Systém vykurovania s 1-stupňovým kotlom

ECL 210 / 296 / 310

Danfoss

87H2163.13

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A275.2, príklad a: Systém vykurovania s 1-stupňovým kotlom a zásobníkom TÚV

ECL 210 / 296 / 310

A275.3, príklad a: Systém vykurovania s 1-stupňovým kotlom, miešacím okruhom a zásobníkom TÚV

Danfoss

87H2165.12

ECL 210 / 296 / 310

Danfoss

87H2169.13

20 | © Danfoss | 2020.03

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A375.1, príklad a: Max. 8 kotlov s reguláciou zapnutia/vypnutia (ON/OFF) pre okruh vykurovania.

B1 B8

ECL 310

+ ECA 32

A375.2, príklad a: Max. 8 kotlov s reguláciou zapnutia/vypnutia (ON/OFF)pre okruh vykurovania a okruh TÚV. Voliteľná priorita TÚV

ECL 310

+ ECA 32

Danfoss

87H2182.10

①

Danfoss

87H2188.10

B1 B8

①

②

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A375.3, príklad a: Max. 8 kotlov s reguláciou zapnutia/vypnutia (ON/OFF) pre priamy okruh vykurovania (1), miešací okruh (2)a okruh TÚV (3). Voliteľná priorita TÚV

B1 B8

ECL 310

+ ECA 32

②

①

③

A375.4, príklad a: Systém vykurovania s 1-stupňovým kotlom s ON/OFF reguláciou alebo je riadený signálom 0 – 10 V. Monitoring/alarm tlaku.

Danfoss

87H2189.10

ECL 310

+ ECA 32

Danfoss

87H1544.10

22 | © Danfoss | 2020.03

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A375.5, príklad a: Systém vykurovania s 1-stupňovým kotlom s ON/OFF reguláciou alebo je riadený signálom 0 – 10 V. Miešací okruh pre druhý okruh vykurovania. Vykurovanie zásobníka TÚV. Monitoring/alarm tlaku.

Prehľad ovládania horáka:

ECL 310

Danfoss

+ ECA 32

87H1545.10

ECL 310ECL 210

ECA 32

Danfoss

87H2185.11

Triac 6

Triac 5

R7 R8 R9 R10

821

275.1

275.2

275.3

375.1

375.2

375.3

375.4

375.5

R2 R2 R3 R4 R5

3 4

R2-R10 = čísla relé v ECL/ECA 32

A319.1: Nepriamo zapojený systém nabíjania zásobníka s 2 snímačmi teploty. Vykurovací systém je pripojený priamo k zásobníku. Rýchlosť čerpadla P3 regulovaná v závislosti od diferenčného tlaku S9.

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A319.2: Nepriamo zapojený systém nabíjania zásobníka s 2 snímačmi teploty. Vykurovací systém pripojený k zásobníku pomocou zmiešavacieho ventilu. Rýchlosť čerpadla P3 regulovaná v závislosti od diferenčného tlaku S9.

A333.1, príklad a: Systém vykurovania s reguláciou 1 alebo 2 obehových čerpadiel. Funkcia doplňovania vody s reguláciou 1 alebo 2 obehových čerpadiel. Tlakové merania v systéme

24 | © Danfoss | 2020.03

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A333.2, príklad a: Systém vykurovania s možnosťou zapnutia/vypnutia (ON/OFF)a s reguláciou rýchlosti 1 alebo 2 obehových čerpadiel alebo 2 obehových čerpadiel. Regulácia hladiny zásobníka doplňovanej vody. Tlakové merania v systéme

. Funkcia doplňovania vody s možnosťou zapnutia/vypnutia (ON/OFF) a reguláciou rýchlosti 1

A333.3, príklad a: Systém vykurovania s možnosťou zapnutia/vypnutia (ON/OFF)a s reguláciou rýchlosti 1 alebo 2 obehových čerpadiel. Regulačný ventil M1 je riadený signálom 0 – 10 V. Funkcia doplňovania vody s možnosťou zapnutia/vypnutia (ON/OFF) a reguláciou rýchlosti 1 alebo 2 obehových čerpadiel. Regulácia hladiny zásobníka doplňovanej vody. Tlakové merania v systéme

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A361.2, príklad a: Dva systémy vykurovania s reguláciou dvojice čerpadiel a funkciou doplňovania vody. Regulácia teploty v prívode závislá od teploty zdroja

A362.1, príklad a: Kaskádová regulácia tepelných výmenníkov. Nepriamo zapojený systém s 2x HEX, z ktorých každý je riadený pomocou regulačného ventilu s motorickým pohonom (MCV) riadeného signálom 0 – 10 V. Každý okruh HEX má svoje vlastné obehové čerpadlo. Kaskádová regulácia dokáže riadiť až 6 tepelných výmenníkov pomocou ďalších ECL 310.

ECL 310

+ ECA 32

S10

S15

S16

V3 (0 - 10 V)

87H1754.10

Danfoss

26 | © Danfoss | 2020.03

K dispozícii sú aj iné riešenia, ako regulátory s 3-bodovou reguláciou pre regulačné ventily alebo kombinácia 0 – 10 V/3-bodovej regulácie.

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A367.1, príklad a: Systém s 2 okruhmi vykurovania a sekundárne zapojeným zásobníkom TÚV s vnútorným tepelným výmenníkom. Voliteľná priorita TÚV

ECL 310

Danfoss

A367.2, príklad a: Systém s 2 okruhmi vykurovania a sekundárne zapojeným systémom nabíjania zásobníka TÚV. Voliteľná priorita TÚV

87H2073.11

ECL 310

Danfoss

87H2078.11

(S7)

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A368.2, príklad a: Systém vykurovania s reguláciou dvojice čerpadiel a funkciou doplňovania vody. Regulácia teploty v prívode závislá od teploty zdroja. Systém prípravy TÚV s reguláciou 1 alebo 2 obehových čerpadiel

A368.4, príklad a: Systém vykurovania s reguláciou dvojice čerpadiel a funkciou doplňovania vody s 1 alebo 2 čerpadlami. 2 obehových

Regulácia teploty v prívode závislá od teploty zdroja. Systém prípravy TÚV s reguláciou 1 alebo čerpadiel. Tlakové merania v systémoch

28 | © Danfoss | 2020.03

A368 obsahuje celkom 6 podtypov s rozdielmi v meraní teploty/tlaku a reguláciu dopĺňacieho/ obehového čerpadla.

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

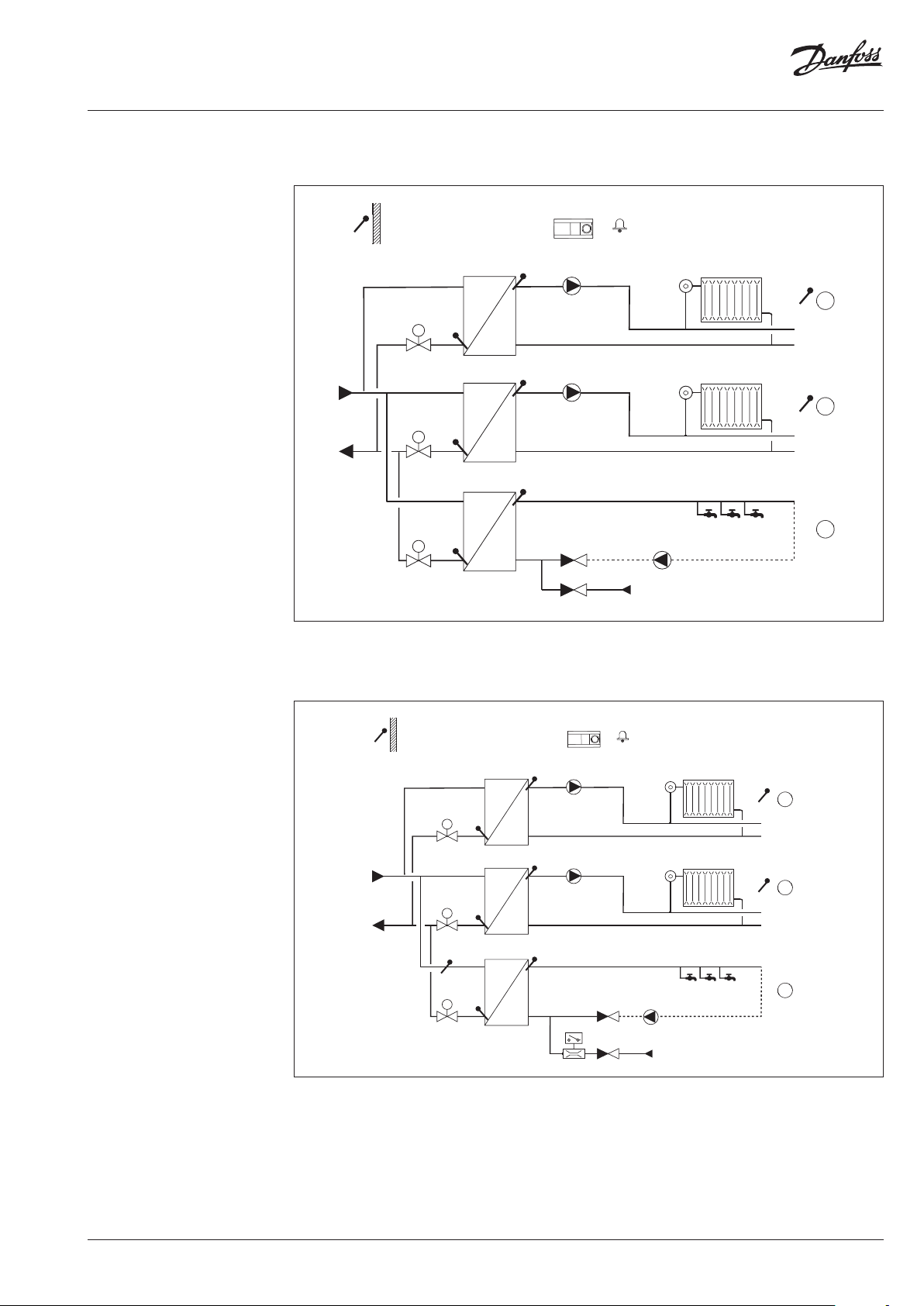

A376.1, príklad a: Dva okruhy vykurovania a jeden priamy okruh prípravy TÚV. Paralelný režim alebo priorita TÚV

ECL 310

Danfoss

87H2097.11

S10

A376.2, príklad a: Dva okruhy vykurovania a jeden priamy okruh prípravy TÚV. Paralelný režim alebo priorita TÚV. Ohrev TÚV na požiadanie (spínač prietoku)

S10

ECL 310

Danfoss

87H2099.11

(S2)

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A376.3, príklad a: Dva okruhy vykurovania a jeden priamy okruh prípravy TÚV. Paralelný režim alebo priorita TÚV. Regulačné ventily M1, M2 a M3 sú riadené signálom 0 – 10 V

S10

ECL 310

Danfoss

+ ECA 32

87H2101.11

A376.9, príklad a: Dva okruhy vykurovania a jeden priamy okruh prípravy TÚV. Paralelný režim alebo priorita TÚV. Tlakové merania a monitorovanie teploty v systéme

30 | © Danfoss | 2020.03

A376.10 je rovnaké ako A376.9, ale S11 a S12 sú snímače tlaku.

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A377.1, príklad a: Dva okruhy vykurovania a jeden okruh nabíjania zásobníka TÚV. Paralelný režim alebo priorita TÚV

ECL 310

Danfoss

87H2139.12

S10

A377.2, príklad a: Dva okruhy vykurovania a jeden okruh nabíjania zásobníka TÚV. Regulácia teploty prípravy TÚV. Paralelný režim alebo priorita TÚV

ECL 310

Danfoss

S10

87H2141.12

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A390.1, príklad a: 3x nepriamo zapojené vykurovacie okruhy.

A390.2, príklad a: 3x nepriamo zapojené vykurovacie okruhy; Regulátory pre regulačné ventily sú regulované pomocou signálu s napätím 0 – 10 V.

32 | © Danfoss | 2020.03

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A390.3, príklad a: 3x nepriamo zapojené chladiace okruhy. Chladenie miestností môže fungovať vďaka vzduchotechnickým jednotkám (AHU).

A390.11, príklad a: Tri nezávislé vykurovacie okruhy. Vykurovacie okruhy sú nepriamo zapojené. Okruh 4 nabíjania zásobníka TÚV je kombinovaný s okruhom 1. Voliteľná priorita TÚV.

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

A390.12, príklad a: Dva nepriamo zapojené vykurovacie okruhy. Jeden vylepšený okruh nabíjania zásobníka TÚV. Voliteľná priorita TÚV.

S10

ECL 310

Danfoss

87H2139.12

A390.13, príklad a: Dva nepriamo zapojené vykurovacie okruhy a jeden okruh nabíjania zásobníka TÚV. Nepretržitá priorita nabíjania zásobníka TÚV.

34 | © Danfoss | 2020.03

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

Objednávanie Regulátor, podstava a príslušenstvo:

Typ Označenie Obj. čís lo

ECL Comfor t 310 Univerz álny hardvér – zdroj striedavého na pätia 230 V

ECL Comfor t 310 Univerz álny hardvér – zdroj striedavého na pätia 24 V

ECL Comfor t 310B Univerz álny hardvér – zdroj striedavého na pätia 230 V

Podstava ECL Comfort 310 Pre montáž na stenu aleb o konzolu typu DIN (35 mm). Regulátor ECL Co mfort 210

Podstava nie je súčasťo u. Montážna príru čka (bez textu) je súčasťou.

Bez displ eja a otočného gombí ka. Vyžaduje jednotku diaľkového ovládania. Podstava nie je súčasťo u. Montážna príru čka (bez textu) je súčasťou.

možno nam ontovať na podstav u regulátora ECL Comfo rt 310 (pre budú ce rozšírenie). Montážn a príručka (bez te xtu) a príslušenst vo prívod ných káblo v sú súčasťo u.

Jednotky diaľkového ovládania a príslušenstvo

Typ Označenie Obj. čís lo

ECA 30

ECA 31

Rámová súprava ECA 30/31 pre montáž na p rednú časť panela

ECA 32 Interný prídavný modul so 6 vstupmi (Pt 1000/analógový/digitálny). 3x

ECA 35 Interný prídavný modul s 2 vstupmi (Pt 1000/analógový/digitálny). 3x

Jednotk a diaľkového ovlá dania s integrovaným s nímačom izbovej tep loty a možnosťou pripoje nia externého sn ímača izbovej teploty Pt 1000. Súčasťou j e podstava pre mon táž na stenu. Montá žna príručka (b ez textu) je súčasťo u.

Jednotk a diaľkového ovlá dania s integrovaným s nímačom izbovej tep loty a snímačom vlhkosti. Možnosť pripojenia externého snímača izbovej teploty Pt 1000. Používa sa pre vyb rané aplikácie. S účasťou je podst ava pre montáž na sten u. Montážna prír učka (bez tex tu) je súčasťou.

Pre montáž do výrez u panela. Formát 144 × 96 mm , skutočný výrez 139 × 93 mm. Montážna prír učka (bez textu) je súčasťou.

analógové v ýstupy (0 – 10 V). 4x reléové výstupy. Určené na umiestnenie do podstav y regulátora ECL 310. Pozrite si samostatný Údajov ý list.

analógové v ýstupy (0 – 10 V) a 4x výstupy PWM. 4x reléové výstupy. Určené na umiestnenie do podstavy regulátora ECL 310. Pozrite si samostatný Údajový list

087H304 0

087H304 4

087H3050

087H323 0

087H320 0

087H 3201

087H323 6

087H3202

087H3205

Príslušenstvo:

Typ Označenie Obj. čís lo

ECA 99 Transformátor strie davého napätia 230 V na striedavé napätie 24 V (35 VA) 087B1156

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

Aplikačné kľúče ECL

Typ Popis typu aplikácie Výstupné signály

A214 • Regulácia teploty (vykurovanie/chladenie) systémov vetrania. Regulácia

A217 • Rozšírená regulácia teploty okruhu TÚV (teplej úžitkovej vody) s/bez

A230 • A230.1) Ekvitermická regulácia teploty v prívodnej vet ve systémov

A231 • Ekvitermická regulácia teploty v prívodnej vetve systémov vykurovania.

A232 • Ekvitermická regulácia teploty v prívodnej vetve vykurovacieho/

A237

A247

A260

ponornej teploty/izbovej teploty. Obmedzenie teploty vratnej vet vy. Obmedzenie prietoku/výkonu. Protipožiarna a protimrazová ochrana a tiež funkcia alarmu.

• Aplikačný kľúč A214 obsahuje aplikácie súvisiace s regulátorom ECL Comfort 310 pre zv ýšenie funkčnosti (regulácia otáčania tepelného výmenníka).

nabíjania zásobníka. Regulácia obehového čerpadla. Obmedzenie teploty vratnej vetvy. Protimrazová ochrana a funkcia alarmu.

• Aplikačný kľúč A 217 obsahuje aplikácie súvisiace s regulátorom ECL Comfort 296 / 310 pre zvýšenie funkčnosti (M-bus).

vykurovania. Regulácia obehového čerpadla. Regulácia izbovej teploty a pohyblivá regulácia obmedzenia teploty vratnej vetvy. Obmedzenie prietoku/výkonu. Veterná kompenzácia, protimrazová ochrana a funkcia alarmu.

• (A230.2) Regulácia teploty v prívode systémov chladenia. Kompenzácia vonkajšej a izbovej teploty. Obmedzenie teploty vratnej vet vy.

• (A230.3) Ek vitermická regulácia teploty v prívodnej vetve okruhu vykurovania. Kompenzácia izbovej teplot y. Kompenzácia príliš v ysokej relatívnej vlhkosti. Pohyblivá regulácia obmedzenia vratnej teploty. Obmedzenie výkonu/prietoku. Veterná kompenzácia. Funkcia alarmu týkajúca sa teplot y v prívode. Monitorovanie teploty v samočinnom teplotou regulovanom okruhu TÚ V.

• (A230.4) Ekvitermická regulácia teploty v prívodnej vetve okruhu vykurovania. Kompenzácia izbovej teplot y. Pohyblivá regulácia obmedzenia vratnej teploty. Obmedzenie výkonu/prietoku. Funkcia alarmu týkajúca sa teploty v prívode a statického tlaku. Monitorovanie teploty v samočinnom teplotou regulovanom okruhu TÚ V.

• Aplikačný kľúč A230 pracuje v regulátore ECL Comfort 296/310 pre zvýšenie funkčnosti (M-bus).

• Aplikačný kľúč A230 pracuje v regulátore ECL Comfort 310, vrátane ECA 32, pre reguláciu ovládača pomocou signálu 0 – 10 V pre regulačný ventil.

Regulácia dvojice čerpadiel pre cirkuláciu a funkciu dopĺňovania vody. Pohyblivá regulácia obmedzenia teploty vratnej vetv y. Protimrazová ochrana a funkcia alarmu.

• Aplikačný kľúč A231 obsahuje aplikácie súvisiace s regulátorom ECL Comfort 310 pre zv ýšenie funkčnosti (2 čerpadlá pre dopĺňovanie vody a M-bus).

chladiaceho okruhu(-ov). Automatické prepínanie medzi vykurovaním a chladením. Regulácia obehového čerpadla. Kompenzácia teploty rosného bodu (iba režim chladenia) a teploty povrchu.

• Aplikačný kľúč A 232 obsahuje aplikácie súvisiace s regulátorom ECL Comfort 310 pre zvýšenie funkčnosti (obmedzenie teploty vratnej vetv y a samostatná regulácia vykurovacích a chladiacich okruhov).

• Ekvitermická regulácia teploty v prívodnej vetve systémov vykurovania. Regulácia obehového čerpadla. Regulácia izbovej teploty a pohyblivá regulácia obmedzenia teploty vratnej vetvy. Obmedzenie prietoku/ výkonu. Regulácia teploty sekundárne zap ojeného okruhu TÚV s nabíjaním zásobní ka TÚV alebo s v nútorným tepelný m výmenník om zásobník a TÚV. Voliteľná regulácia zapnutia/vypnutia (ON/OFF) okruhu TÚV v spojení s interným tepelným výmenníkom primárne zapojeného zásobníka TÚV. Regulácia obehového čerpadla TÚV. Protimrazová ochrana a funkcia alarmu.

• Apli kačný kľúč A237 obs ahuje aplikác ie súvisiace s regu látorom ECL Comfor t 296 / 310

pre zvýšenie funkčnosti (M-bus).

• Ekvitermická regulácia teploty v prívodnej vetve systémov vykurovania. Regulácia obehového čerpadla. Pohyblivá regulácia obmedzenia teploty vratnej vetvy. Obmedzenie prietoku/výkonu. Regulácia teploty okruhu TÚV s nabíjaním zásobníka TÚV. Regulácia obehového čerpadla TÚV cez zásobník alebo tepelný výmenní k. Protimrazová ochrana a funkcia alarmu.

• Aplikačný kľúč A247 obsahuje aplikácie súvisiace s regulátorom ECL Comfort 310 pre zv ýšenie funkčnosti (snímač izbovej teploty a M-bus).

• Ekvitermická regulácia teploty v prívodnej vetve systémov vykurovania. Regulácia obehového čerpadla, regulácia izbovej teploty a pohyblivá regulácia

obmedzenia teploty vratnej vetvy pre dva nezávislé okruhy vykurovania. Obmedzenie prietoku/výkonu, protimrazová ochrana a funkcia alarmu.

• Aplikačný kľúč A260 pracuje v regulátore ECL Comfort 296 / 310 pre zvýšenie funkčnosti (M-bus).

regulátora

2 x 3-bodové, 2 x 2-bodové

1 x 3-bodové, 3 x 2-bodové

1 x 3-bodové, 2 x 2-bodové

1 x 3-bodové, 3 x 2-bodové

2 x 3-bodové, 3 x 2-bodové

2 x 3-bodové, 2 x 2-bodové

Obj. čís lo

087 H3811

087H38 07

087H3802

087H3805

08 7H38 12

087H3806

087H3808

087H3801

36 | © Danfoss | 2020.03

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

Aplikačné kľúče ECL (pokračovanie):

Typ Popis typu aplikácie Výstupné signály

A266

A275 • Ekvitermická regulácia systémov vykurovania s 1-stupňový m kotlom.

A319 • Ekvitermická regulácia teploty v prívodnej vetve okruhu v ykurovania

A333

A361

A362 • Ekvitermická regulácia teploty v prívodnej vet ve okruhu vykurovania

A367

A368

A376 • Ekvitermická regulácia teploty v prívodnej vetve 2 systémov vykurovania.

• Ekvitermická regulácia teploty v prívodnej vetve systémov vykurovania. Regulácia obehového čerpadla, regulácia izbovej teploty a pohyblivá regulácia obmedzenia teploty vratnej vetvy.

• Regulác ia teploty ok ruhu TÚV s cirkulá ciou TÚV. Obmedze nie teploty vr atnej vetvy, pohyblivá priorita TÚV, protimrazová ochrana a funkcia alarmu. Voliteľná regulácia prípravy TÚV na z áklade požiadavk y TÚV.

• Aplikačný kľúč A266 pracuje v regulátore ECL Comfort 310 pre zvýšenie funkčnosti (M-bus).

• Aplikačný kľ úč A266 pracuje v reg ulátore ECL Comfort 310, vráta ne ECA 32, na reguláciu regulátorov pomocou signálu 0 – 10 V pre regulačné ventily. Výnimka: A266.2, okruh TÚV.

Jeden priamy okruh v ykurovania a jeden miešací okruh. Regulácia obehov ých čerpadiel, regulácia izbovej teploty a pohyblivá regulácia obmedzenia teploty vratnej vetvy.

• Regulácia teploty vnútorného tepelného výmenníka v zásobníku TÚV. Protimrazová ochrana a funkcia alarmu.

• Aplikačný k ľúč A275 obsahuje apliká cie súvisiace s reguláto rom ECL Comfort 310

• Aplikačný kľúč A375 (podtypy A375.4 a A375.5) pracuje v regulátore ECL Comfort 310, vrátane ECA 32, na reguláciu teplot y kotla pomocou signálu 0 – 10 V.

alebo kombinované okruhy vykurovania/TÚV založené na vylepšenej regulácii teploty zásobníka. Na dobíjacom čerpadle sa reguluje rýchlosť pomocou signálu 0 – 10 V alebo PWM (impulznej šírkovej modulácie). Vyprázdneniu zásobníka sa zabraňuje pomocou zabudovanej logiky. Diferenčný tlak je možné udržiavať pomocou obehového čerpadla s regulovanou rýchlosťou (0 – 10 V alebo PWM). Voliteľné pohyblivé obmedzenie vratnej teploty. Dostupný reléový v ýstup pre požiadavku na ohrev zásobníka; signál prepísania diaľkového nastavenia požadovanej teploty v prívode.Funkcie alarmu sa týkajú teploty v prívode a zásobníku.

• Ekvitermická regulácia teploty v prívodnej vetve systému vykurovania. Zapnutie/vypnutie (ON/OFF) a regulácia rýchlosti 1 alebo 2 obehových čerpadiel a pohyblivá regulácia obmedzenia teploty vratnej vetvy. Obmedzenie prietoku/výkonu. Protimrazová ochrana a funkcia alarmu. Zapnutie/vypnutie (ON/OFF) a regulácia rýchlosti 1 alebo 2 čerpadiel doplňovania vody. Regulácia zásobníka doplňovania vody. Funkcia uvoľnenia tlaku. Monitorovanie tlaku a teploty. Protimrazová ochrana a funkcia alarmu.

• Ekvitermická regulácia teploty v prívodnej vetve 2 systémov v ykurovania. Regulácia teploty v prívode závislá od teploty zdroja. Regulácia dvojice čerpadiel pre cirkuláciu. Pohyblivá regulácia obmedzenia teploty vratnej vetvy. Obmedzenie prietoku/výkonu. Funkcia doplňovania vody. Protimrazová ochrana a funkcia alarmu.

alebokombinované okruhy vykurovania/TÚV založené na vylepšenej kaskádovej regulácii´2 tepelných výmenníkov (HEX). Zohľadňujú sa vlastnosti regulačných ventilov a prietok v nepoužitom okruhu HEX sa môže zastaviť. Voliteľné pohyblivé obmedzenie vratnej teplot y. Je možné nastaviť naplánovaný posun pre inver znú kaskádu (HEX-1 – HEX-2 a HEX-2 – HEX-

1). K dispozícii sú prepisovateľné vstupy na spustenie HEX-1 a HEX-2. Na obmedzenie prietoku/energie možno použiť signál na základe M-Bus. Pomocou 1, 2 alebo 3 regulátorov ECL Comfort 310 možno kaskádovo regulovať až 6 tepelných v ýmenníkov, pričom každý je vybavený aplikačným kľúčom A362; regulátory ECL sú navzájom prepojené pomocou zbernice ECL 485. Funkcie alarmu sa týkajú teploty v prívode.

• Ekvitermická regulácia teploty v prívodnej vetve 2 systémov v ykurovania. Regulácia obehového čerpadla. Regulácia izbovej teploty a pohyblivá regulácia obmedzovania teploty vratnej vetvy. Obmedzenie prietoku/výkonu.

• Regulácia teploty sekundárne zapojeného okruhu TÚV s nabíjaním zásobní ka TÚV alebo s vnútorným tepelným výmenníkom zásobníka TÚV. Voliteľná regulácia zapnutia/vypnutia (ON/OFF) okruhu TÚV v spojení s interným tepelným výmenníkom primárne zapojeného zásobníka TÚV. Regulácia obehového čerpadla TÚV. Protimrazová ochrana a funkcia alarmu.

• Ekvitermická regulácia teploty v prívodnej vetve okruhu vykurovania.

Regulácia teploty v prívode závislá od teploty zdroja. Regulácia dvojice

čerpadiel pre cirkuláciu. Pohyblivá regulácia obmedzenia teploty vratnej vetvy. Obmedzenie prietoku/výkonu.

Obmedzenie prietoku/výkonu a funkcia doplňovania vody.

• Reg ulácia okruhu TÚ V s cirkuláciou TÚ V, obmedz enie teploty v ratnej vetv y a pohyblivá priorita TÚV. Protimrazová ochrana a funkcia alarmu.

Regulácia obehového čerpadla. Regulácia izbovej teploty a pohyblivá

regulácia obmedzenia teploty vratnej vetvy. Obmedzenie prietoku/výkonu.

• Regulácia o kruhu TÚV s cirku láciou TÚV, obmedz enie teploty v ratnej vetv y a pohyblivá priorita TÚV. Voliteľná regulácia príprav y TÚV na základe požiadavky TÚV. Protimrazová ochrana a funkcia alarmu.

pre zvýšenie funkčnosti (niekoľ ko stupňov kotla).

regulátora

2 x 3-bodové, 2 x 2-bodové

1 x 3-bodové, 4 x 2-bodové

1 alebo 2x 3-bodové, 4x 2-bodové, 2 x 0 – 10 V PWM

1 x 3-bodové, 7 x 2-bodové* alebo regulácia signálom 1 x 0 – 10 V*, 7 x 2-bodové*

2 x 3-bodové, 7 x 2-bodové*

2x 3-bo dové, 2x 0 – 10 V, 3x 2-bodové

2 x 3-bodové, 5 x 2-bodové

3 x 3-bodové, 5 x 2-bodové alebo regulácia signálom 3 x 0 – 10 V*, 5 x 2-bodové

Obj. čís lo

087H380 0

087H3814

087H 3847

087 H3818

087H380 4

087H3845

08 7H3813

087H3803

087H3810

AI155886473192sk-000602

* ECA 32 modul szükséges

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

Aplikačné kľúče ECL (pokračovanie):

Typ Popis typu aplikácie Výstupné signály

A377 • Ekvitermick á regulácia tepl oty v prívodnej ve tve 2 systémov v ykurovania.

Regulácia obehového čerpadla. Regulácia izbovej teploty a pohyblivá regulácia obmedzenia teploty vratnej vetvy. Obmedzenie prietoku/výkonu.

• Reguláci a teploty okr uhu TÚV so systém om nabíjania zás obníka TÚV al ebo s vnútorným tepelným výmenníkom v zásobníku TÚV. Regulácia obehového čerpadla TÚV. Voliteľná regulácia teploty prípravy TÚV. Protimrazová ochrana a funkcia alarmu.

A390 • Ekvitermická regulácia teploty v prívodnej vetve až troch okruhov

vykurovania. Kompenzácia izbovej teplot y a pohyblivá regulácia obmedzenia vratnej teploty. Okruhy v ykurovania pracujú nezávisle paralelne alebo v okruhoch 2 a 3 za okruhom 1. Regulácia teploty v prívodnej vet ve až troch chladiacich okruhov. Kompenzácia izbovej teploty a obmedzenie vratnej teploty. Okruhy chladenia pracujú nezávisle paralelne alebo v okruhoch 2 a 3 za okruhom 1. Regulácia teploty nabíjania zásobníka TÚV. Regulácia teploty prípravy TÚV. Obmedzenie vratnej teploty. Možná priorita TÚV. Funkcie alarmu t ýkajúce sa teploty v prívode. Voliteľná regulácia regulačných ventilov s motorickým pohonom pomocou analógového signálu s napätím 0– 10 V, (iba 3x vykurovacie okruhy).

regulátora

3 x 3-bodové, 5 x 2-bodové

3x 3-bodové, 3x 0 – 10 V, 5x 2-bodové

Obj. čís lo

08 7H3817

087H3815

Každý z vyššie uvedených typových označení zahŕňa 1 aplikačný kľúč ECL, 1 príručku k inštalácii a 1 súpravu viacjazyčných užívateľských príručiek.

Snímače teploty Pt 1000 (IEC 751B, 1000 Ω/0 °C):

Typ Označenie Obj. čí slo

ESMT Snímač vonkajšej teploty 08 4N1012 ESM-10 Snímač izbovej teploty 087 B116 4 ESM -11 Príložný snímač teploty 087 B1165 ES MB-12 Univer zálny snímač teploty 087 B118 4 ESMC Príložný snímač teploty, vrátane kábla s dĺžkou 2 m 087N0011 ESMU -100 Ponorný snímač, 100 mm, meď 08 7B11 80 ESM U-250 Ponorný snímač, 250 mm, meď 087 B1181 ESMU -100 Ponorný snímač, 100 mm, oceľ 087B1182 ESM U-250 Ponorný snímač, 250 mm, oceľ 0 87B 1183

Typické objednávanie, typy:

Referencie, prídavné výrobky/softvér:

Príslušenstvo a náhradné diely: Puzdro snímača Ponorný, oceľový 100 mm, pre ESMU-100, Cu (087B1180) 087 B119 0 Puzdro snímača Ponorný, oceľový 250 mm, pre ESMU-250, Cu (087B1181) 087 B1191 Puzdro snímača Ponorný, oceľový 100 mm, pre ESMB-12, (087B1184) 0 87B119 2 Puzdro snímača Ponorný, oceľový 250 mm, pre ESMB-12, (087B1184) 087B1193

Regulátor ECL Comfort Podstava

ECL 310, 230 V, striedavé napätie ECL 310 B, 230 V, striedavé napätie ECL 310, 24 V, striedavé napätie

ECL Portal Prístup k regulátoru ECL Comfort 310 cez internetový

Nástroj ECL Tool Softvér pre notebook. Pripojte regulátor ECL Comfort

OPC server Pre regulátor ECL Comfort 310 (pripojenie Modbus

pre ECL 310

prehliadač. Po vyt vorení konta je možné v ytvoriť prístup k regulátoru ECL Comfort 310 aj pomocou Smartfónu.

210/296/310 priamo do notebooku za účelom získania prehľadov parametrov, zostáv o preskúšaní, atď.

alebo TCP Ethernet).

Aplikačný kľúč

A2xx

A3xx

Jednotka diaľkového ovládania

ECA 30

ECA 31

Snímače teploty Pohony/ventily

ESMT (vonkajší) ESM -11 ( pr íl ož ný) ESMC (príložný) ESMU (ponorný) ESM-10 (izbový) ESMB-12 (univerzálny)

Pozri samostatný Údajový list

Stiahni z internetu

Pozri samostatný Údajový list a stiahni z internetu

pozri k tomu určenú literatúru

38 | © Danfoss | 2020.03

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

Prevádzka

Graﬁcký čiernobiely displej (A) zobrazuje všetky hodnoty teploty a rovnako aj informácie o stave a používa sa na nast avenie regulačných parametrov. Displej disponuje podsvietením. Je možné zvoliť rôzne obľúbené zobrazenia. Navigácia, prehliadanie a výber aktuálnej položky v ponuke sa vykonáva (multifunkčného

Príklady obľúbených zobrazení:

prostredníctvom otočného gombíka

ovládača (B)).

Jednotky diaľkového ovládania ECA 30/31 sa používajú regulátora ECL Comfort. Za účelom udržania konštantnej izbovej teplot y na komfortnej úrovni alebo úspory teploty je možné korigovať teplotu v prívodnej vetve prostredníctvom zabudovaného snímača izbovej teploty. ECA 30/31 možno regulovať, ako ECL Comfort 310, pomocou otočného gombíka a podsvieteného displeja.

na diaľkové nastavenie a ovládanie

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

Funkcie

Všeobecné funkcie:

•

ECL Comfort 310 disponuje všetkými pož adovanými funkciami moderného elektronického regulátora teploty pre aplik ácie vykurovania a prípravy T ÚV

• regulátor možno použiť ako hlavný („master “) alebo vedľajší („slave“) regulátor v systémoch s hlavnými vedľajšími regulátormi ECL Comfort 210/310

• aplikačný kľúč ECL obsahuje aplikačný softvér pre ﬂexibilnú konﬁguráciu. V prípade potreby sa navyše automatick y vykoná aktualizácia sof tvéru regulátora

• ECL Comfort 310 obsahuje okrem štandardných funkcií aj funkcie logovania a signalizácie

• zabudované hodiny reálneho času poskytujú automatickú zmenu letné ho/zimného času, t ýždeň a rozvrh sviatkov

• pre väčšinu aplikácií je k dispozícii ochrana motor a, ktorá zabezpečuje stabilnú reguláciu a dlhú životnosť regulačného ventilu s motorickým pohonom. V obdobiach bez požiadaviek na teplo sa regulačný ventil s motorickým pohonom preskúšava za účelom predchádzania jeho zablokovaniu

• plánovaná regulácia (komfortný alebo úsporný režim) je založená na plánovanom režime tý ždňa. Program Dovolenka umožňuje vybrať dni s komfortným alebo úsporným režimom

• regulátor ECL Comfort 310 môže prijímať impulzy z merača množstva tepla alebo prietokomera za účelom obmedzenia výkonu alebo prietoku. Údaje možno prípadne prijímať z merača množst va tepla alebo prietokomera cez pripojenie M-bus

• v mnohých aplikáciách je analógový vstup (0 – 10 V) nakonﬁgurovaný na tlak, meraný medzi ostatnými. Ciachovanie sa vykonáva na regulátore

• niektoré aplikácie sú predkonﬁgurované pre spracovanie digitálneho vstupu. Túto funkciu je možné použiť, ak by ste mali externý prepínač za účelom komfor tného alebo úsporného režimu alebo za účelom reakcie na signál prepnutia toku

• regulačné parametre, pásmo proporcionality (Xp), integračnú dobu (Tn), prevádzkovú dobu regulačného ventilu s motorickým pohonom a neutrálnu zónu (Nz) je možné nastaviť samostatne pre každý výstup (3-bodová regulácia)

• regulačné ventily s motorickým pohonom je možné pri niektorých aplikáciách ovládať signálom 0 – 10 V

•

niekoľko aplikácií vyžaduje funkciu doplňovania systému a/alebo reguláciu dvojice čerpadiel.

• Niektoré aplikácie môžu regulovať rýchlosť obehových čerpadiel pomocou signálu 0 – 10 V alebo PWM.

Funkcie vykurovania:

• vykurovacia krivka (vzťah medzi vonkajšou teplotou a požadovanou teplotou v prívode) sa nastavuje pomocou 6 súradnicových bodov alebo hodnot y nábehu. Je možné nastaviť max. / min. obmedzenie teploty v prívode.

V podtypoch niektorých aplikácií (napríklad

A337, A347, A367, A375 a A377) je možné nastaviť teplotu v prívode pomocou napätia v rozsahu 0 – 10 V

• obmedzenie teploty vratnej vetvy dokáže pracovať v spojení s vonkajšou teplotou alebo môže mať ﬁxnú hodnotu

• funkcia odpojenia vykurovania môže vypnúť vykurovanie a zastaviť obehové čerpadlo pri vysokých vonkajších teplotách

• na základe izbovej teploty dokáže ECL Comfort 310 skorigovať požadovanú teplotu v prívodnej vetve za účelom zvýšenia úrovne pohodlia

• optimaliz ačná funkcia zabezpečuje vykurovanie v požadovaných cykloch (čím nižšia je vonkajšia teplota, tým skôr sa zapne vykurovanie)

• funkcia nábehu vykonáva plynulé spúšťanie vykurovania (montáž diaľkového vykurovania)

• funkcia rýchleho nábehu vykonáva výkonné spúšťanie vykurovania (montáž založenú na kotloch)

• obehové čerpadlo je regulované v závislosti od požiadavky na teplo a protimrazovú ochranu. V obdobiach bez p ožiadaviek na teplo sa obehové čerpadlo preskúšava za účelom predchádzania jeho zablokovaniu

• úsporná funkcia poskytuje dve možnosti:

· zníženú teplotu v prívodnej vetve s ﬁxnou

redukciou alebo redukcio u vo vzťahu k von kajšej teplote (čím je nižšia vonkajšia teplota, tým je menšia redukcia),

vypínanie vykurovania, neustále s aktívnou

protimrazovou ochranou

Funkcie prípravy TÚV:

•

funkcia Auto Tuning s automatickým nastavením

regulačných parametrov pre konštantnú teplotu TÚV, ktorá je integrovaná do aplikácie A217, A266, A368 a A376). Funkcia Auto Tuning je však použiteľná iba s ventilmi, ktoré sú pre funkciu Auto Tuning schválené, t. j. typy VB 2 a VM 2 značky Danfoss s delenou charakteristikou a tiež logaritmické ventily, akými sú VF a VFS

•

antibakteriálna funkcia môže byť riadená

plánovaným režimom týždňa

• okruh vykurovania m ôže mať pohyblivú prioritu TÚV

Komunikácia Regulátor ECL Comfort 310 má:

• zbernicu ECL 485, negalvanicky izolovanú,

na uzatvorenú komunikáciu medzi hlavným a vedľajším regulátorom a jednotkami RCU;

• Zbernica RS 485, galvanicky izolovaná, na

komunikáciu Modbus so systémami SCADA.

• M-bus, negalvanick y izolovaný, na komunikáciu

s M-bus meračmi;

• USB, typ B, pre ECL Tool (softvér pre PC);

• Ethernet, RJ 45, na internetovú komunikáciu

TCP/IP (portál ECL)

Master / slave connections

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

Jazyky

Jazyková ponuka prináša možnosť výberu z 22 jazykov. Pozri časť „Zoznam jazykov“.

Paralelne so zvoleným jazykom sa navyše vždy nahráva aj anglický jazyk.

Všeobecné údaje Údaje o regulátore ECL Comfort a o jednotke diaľkového ovládania:

ECL Comfort 310/310B ECA 30/31

Teplota prostredia 0 – 55 ºC Teplota pri transporte a uskladnení -40 – 70 ºC Inštalácia Vyhýbajte sa inštalácii na miestach s hroziacou kondenzáciou (rosením) Montáž Montuje sa na vertikálnu stenu a otočený

Prípoje Svorky v podstave Svorky v podstave Počet vstupov Celkovo 8:

Typ snímača teploty Pt 1000 (1000 Ohm pri 0 °C), IEC 751B

Digitálny vstup Možný nábeh 12 V

Analógový vstup 0 – 10 V, rozlíšenie 9 bitov Impulzný vstup, rozsah frekvencie

(vybrané aplikácie)

Hmotnosť 0,46/0,42 kg 0 ,14 kg Displej (iba ECL Comfort 310 a ECA 30/31) Graﬁcký čiernobiely s podsvietením a rozlíšením 128 × 96 bodov

Nastavenie (iba ECL Comfor t 310 a ECA 30/31)

Nastavenie (ECL Comfort 310 B) ECA 30/31 Zaznamenávanie údajov Až 10 dní pre 14 parametrov Min. doba z álohovania času a dátumu 72 hodín Záloha nastavení a údajov Pamäť Flash Pamäť Flash Krytie IP IP 41 IP 20

– označenie v súlade s normami

Regulácia teploty V súlade so smernicou EN 60730

*) Konﬁguruje sa pri nahrávaní aplikácie

horizontálne alebo na lištu DIN (35 mm)

6 snímačov teploty 4*) snímač Pt 1000, digitálny, analógový alebo impulzný

Rozsah: - 60 – 150 °C

Aktivácia digitálneho vstupu sa musí vykonať pomocou bezpotenciálového spínača/kontaktu.

Pre monitorovanie: 0,01 – 200 Hz Pre ohraničenie: minimálne 1Hz (odporúča sa) a pravidelné impulzy pre zachovanie stabilnej regulácie

Režim zobrazovania: čierne pozadie, biely tex t Otočný gombík s funkciou intuitívneho stlačenia a otáčania

EMC (smernica o elektromagnetickej kompatibilite) LVD (smernica o nízkom napätí) RoHS (smernica o obmedzení nebezpečných látok)

Montuje sa na vertikálnu stenu a otočený horizontálne alebo do výrezu v paneli

Alternatíva pre zabudovaný snímač izbovej teplot y: Pt 1000 (1000 Ohm pri 0 °C), IEC 751B

AI155886473192sk-000602

Aplikačný kľúč ECL:

Typ úložného priestoru Pamäť Flash Segmentácia Časť 1: Aplikačné údaje, nemeniteľné

Časť 2: Prednastavenia z výroby, nemeniteľné Časť 3: Aktualizácia softvéru pre regulátor ECL Comfort, nemeniteľné Časť 4: Užívateľské nastavenia, meniteľné

Aplikácie Kľúče A2xx fungujú v regulátoroch ECL Comfort 210 a ECL Comfort 310

Kľúče A3x x fungujú iba v regulátore ECL Comfort 310

Funkcia uzamknutia Ak nie je vložený v regulátore ECL Comfort, všetky nastavenia je možné vidieť,

ale nedajú sa meniť

Ponuka jazykov V ponuke jazykov možno vybrať z cca 22 jazykov. Pozri časť „ Zoznam jazykov“.

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

Údaje o komunikačnej zbernici ECL 485:

Účel Iba pre interné prepojenie medzi regulátormi ECL Comfort

Pripojenie Svorky v podstave

Typ kábla Tienený kábel, 2 pár y točených káblov

Max. celková dĺžka kábla (zbernicový kábel + káble snímačov) 200 m celkom (vrátane káblov snímačov) Max. počet pripojených vedľajších („slave“) jednotiek ECL Jednotk y s originálnou adresou (1 – 9): 9

Max. počet pripojených jednotiek diaľkového ovládania 2 Údaje odoslané z hlavnej („master“) jednotky Dátum

Údaje odoslané z adresovaného vedľajšieho („slave“) regulátora Údaje odoslané z ECA 30/31 • Skutočná a požadovaná izbová teplota

210/296/310 a ECA 30/31. (patentovaná zbernica spoločnosti Danfoss)

Negalvanicky izolované

Min. prierez vodiča: 0,22 mm (AWG 24) Príklady: LiYCY 2 × 2 × 0,25 mm2 (AWG 24) alebo Ethernet CAT5

Jednotk y s adresou „0“: 5

Čas Vonkajšia teplota Požadovaná izbová teplota Prioritný signál systému TÚV

Požadovaná teplota v prívode z každého okruhu

•

Režim prepínača režimu

• (ECA 31) Relatívna vlhkosť

Komunikačné údaje Modbus:

Účel Pre systém SCADA Pripojenie Svorky 34 a 35 v podstave. Musí by ť pripojený referenčný okruh

Protokol Modbus RTU Typ kábla Tienený kábel, 2 pár y točených káblov + signálne uzemnenie.

Max. dĺžka zbernicového kábla 1200 m (závisí od typu kábla a inštalácie) Komunikačná rýchlosť Polovičný duplex.

Sériový režim 8 dátových bitov, párna parita a 1 stop bit. Sieť Podľa implementačnej príručky štandardného sériového

Modbus (konektor 36). Galvanicky izolované (500 V)

Min. prierez vodiča: 0,22 mm2 (AWG 24). Príklad: LiYCY 2 × 2 × 0,25 mm2 (AWG 24)

9,6 Kbit/s (predvolená) / 19,2 Kbit/s / 38,4 Kbit/s

vedenia Modbus V1.0

Údaje o komunikácii M-bus:

Účel Pripojenie k meračom množstva tepla, max. 5 meračov Pripojenie Svorky 37 a 38 v podstave.

Hlavná zbernica M-Bus podľa DS / EN 1434-3: 1997

Typ kábla 2 x 0,8 mm

Max. dĺžka kábla 50 m Prenosová rýchlosť 300 Baud (nastaviteľné) Čas aktualizácie 60 s (nastaviteľné) Funkcia brány Umožňuje portálu ECL Por tal čítať priamo z meračov množst va

Podporované merače množstva tepla Infocal 6 a mnoho iných značiek a typov.

Prenesené údaje z meračov množstva tepla Závislosť od typu merača množstva tepla:

Odporúčania: Spoločnosť Danfoss odporúča merače množstva tepla so

Negalvanicky izolované

Príklad: JY(St)Y 2 x 0,8 mm2 (neto čený pár)

tepla

Informác ie o iných meračoch množ stva tepla dost upné na vyžia danie

• teplota v primárnej prívodnej vetve

• teplota v primárnej vratnej vetve

• skutočný prietok/akumulovaný prietok

• aktuálne teplo/výkon

• akumulovaná tepelná energia

zdrojom striedavého napätia 230 V

Komunikačné údaje USB:

USB CDC (Communication Device Class) Na servisné účely

Modbus cez USB Podobné sé riovému rozhraniu Modbus, ale s voľným č asovaním Zapojenie, typ kábla Štandardný USB kábel (USB A -- ----- - USB B)

(aby systém Windows dokázal rozpoznať jednotku ECL ako virtuálny COM port, je potrebný ovládač pre systém Windows)

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

Údaje o ethernetovej komunikácii (Modbus/TCP):

Účel pre systém SCADA

Pripojenie zásuvka RJ45

Protokol Modbus/TCP

Typ kábla štandardný ethernetový kábel (CAT 5)

Max. dĺžka zbernicového kábla podľa štandardu Ethernet

Automatická detekcia prechodu aktivovaná

Predvolená ethernetová adresa (IP adresa) 192.168 .1.100

Číslo portu 502 (Modbus/TCP port)

Počet pripojení 1

Bezpečnosť musí byť poskytnutá ethernetovou infraštruktúrou

Port A: USB (zásuvka typu B) Port B: Ethernet (RJ45, vnútorný konektor) Port C: Aplikačný kľúč ECL

Zoznam jazykov

Porovnanie s ECL Comfort 210/296

bulharský estónsky lotyšský slovenský

chorvátsky fínsky litovský slovinský

český francúzsky poľský španielsky

dánsky nemecký rumunský švédsky

holandský maďarský ruský

anglický taliansky srbský

Pri nahrávaní aplikácie sa nahrá zvolený jazyk + anglický jazyk.

ECL Comfort 310 ECL Comfort 210 ECL Comfort 296

Komunikácia M-bus Áno Nie Áno Pripojenie Modbus Áno, galvanicky izolované Áno, negalvanicky

Ethernet Áno, pripojenie RJ45, Modbus/

TCP. Pre SCADA riešenia a ECL

Portal Vstupy 10 8 8 Výstupy relé 6 4 4 Výstupy regulátorov ventilov 3 x 3-bodové 2 x 3-bodové 2 x 3-bodové Rozšírenie vstupov/výstupov Áno, ECA 32, umiestnená v

podstave.

• 6 vstupov

• 2 impulzné vstupy

• 3 analógové výstupy (0 – 10 V)

• 4 relé

Alternatívne, ECA 35:

• 2 vstupy

• 2 impulzné vstupy

• 3 analógové výstupy (0 – 10 V)

• 4 PWM výstupy

• 4 relé Aplikačné kľúče A2xx a A3xx A2xx A2xx Predné rozmery (Š x V, mm) 220 x 110 220 x 110 144 x 96 Napájacie napätie 230 V a 24 V 230 V 230 V

izolované Nie Áno, pripojenie RJ45,

Nie Nie

Áno, galvanicky izolované

Modbus/ TCP. Pre SCADA riešenia a ECL Portal

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

Zapojenie – 230 V, striedavé napätie

Príklad zapojenia regulátora ECL Comfort 310

Napájacie napätie 230 V, striedavé napätie – 50 Hz Rozsah napätia 207 až 244 V, striedavé napätie (IEC 60038) Príkon 5 VA Max. záťaž na reléov ých výstupoch 4(2) A – 230 V, striedavé napätie (4 A pre ohmickú záťaž,

Max. záťaž na triakových výstupoch regulátora 0,2 A – 230 V, striedavé napätie

2 A pre indukčnú z áťaž)

Zapojenie – 24 V, striedavé napätie

Príklad zapojenia regulátora ECL Comfort 310

Nepripájajte komponenty so striedavým napätím 230 V priamo k regulátoru so striedavým napätím 24 V. Použite pomocné relé (K) k oddeleniu striedavého napätia 230 V od striedavého napätia 24 V.

Napájacie napätie 24 V, striedavé napätie – 50 Hz Rozsah napätia 21,6 až 26,4 V, striedavé napätie (IEC 60038) Príkon 5 VA Max. záťaž na reléov ých výstupoch 4(2) A – 24 V, striedavé napätie (4 A pre ohmickú záťaž,

2 A pre indukčnú z áťaž)

Max. záťaž na triakových výstupoch regulátora 1 A – 24 V, striedavé napätie

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

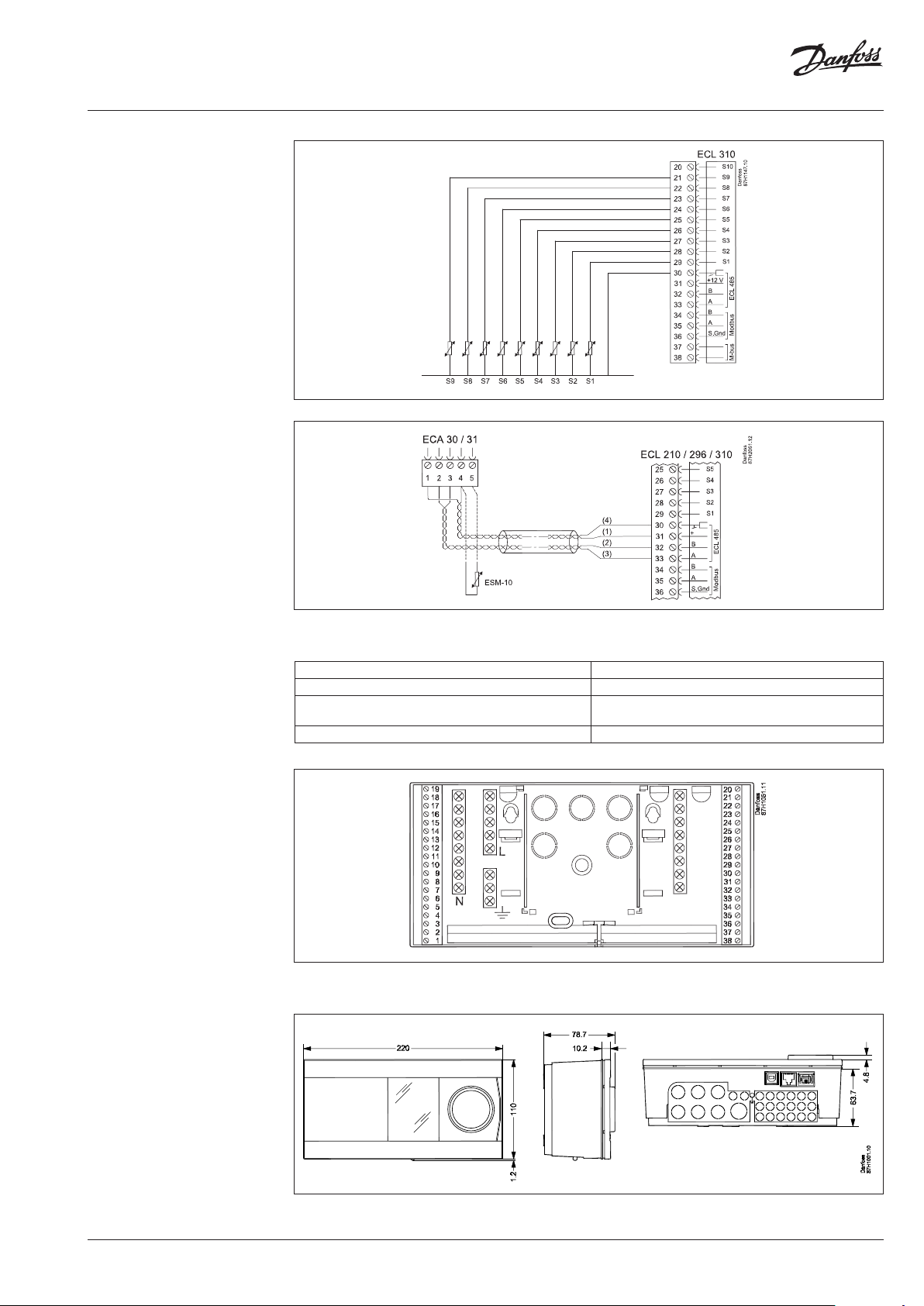

Zapojenie – vstup

Zapojenie – jednotka diaľkového ovládania ECA 30/31

Podstava

Rozmery

Zapojenie ECL Comfort 310/310B a ECA 30/31

Napájacie napätie Z komunikačnej zbernice ECL 485 Príkon 1 VA Externý snímač izbovej teploty Pt 1000 (ESM -10), nahrádza zabudovaný snímač izbovej

teploty

Iba ECA 31 Obsahuje snímač vlhkosti, používaný pre špeciálne aplikácie

Podstava ECL Comfort 310 (je možné použiť aj pre ECL Comfort 210).

AI155886473192sk-000602

ECL Comfort 310

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

ECL Comfort 310B

Výrez pre montáž na prednú časť panela ECA 30/31

ECA 30 / 31

ECA 32

Rám (obj. č. 087H3236) je umiestnený vo výreze (139 × 93 mm), do ktorého sa vkladá ECA 30/31.

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

Stručný text Elektronický regulátor pre aplikácie vykurovania a prípravy teplej úžitkovej vody

Elektronická kom penzácia počasia pre reguláciu teplot y v prívode v inštaláciách vyku rovania a teplej úžitkovej vody

. Otočný-stláčací gom bík, podsvietený graﬁck ý displej a obsluha vychádzajúca z po nuky miestnych jazykov. Regulátor dokáže obsluhovať viacero aplikácií stiahnut ých prostredníctvom aplikačných soft vérových kľúčov.

•

Nastavenie vykurovacej krivky v 6 súradniciach alebo podľa sklonu

• Obmedzenia teploty v prívode

• Kompenzácia izbovej teploty a komfortné/úsporné obdobia podľa plánovaného režimu týždňa

• Program Dovolenka

• Obmedzenie teploty vratnej vetvy ako ﬁxná teplota (TÚV) alebo v závislosti od vonkajšej teploty

(vykurovanie)

• Čerpadlá sú regulované podľa požiadaviek na teplo a protimrazovú ochranu

• Funkcia alarmu a logovania obrázkov pre všetky snímače

• Manuálne zrušenie individuálnych výstupov

• Komunik ácia: M-bus (až do 5 metrov), Modbus, Ethernet (napr. internetové pripojenie k ECL portálu), ECL 485 (interná dátová zbernica)

• Pripojenie na preskúšanie/servis cez PC

• 6 vstupov pre snímače teploty (Pt 1000)

• 4 súvisiace aplikácie a nakonﬁgurované vstupy

• 6 výstupových relé

• 3 páry ele ktronického výstupu pre nehlu čnú prevádzku regulačného ventilu s motorickým p ohonom

Jednotka diaľkového ovládania ECA 30/31:

• Otočný-stláčací gombík, podsvietený graﬁcký displej

• Integrovaný snímač izbovej teploty

• Integrovaný snímač vlhkosti (len ECA 31)

Prídavný modul ECA 32 umožňuje:

•

ďalších 6 konﬁgurovateľných vstupov

• 2 čítače impulzov

• 4 výstupné relé

• 3 analógové výstupy

Prídavný modul ECA 35 umožňuje:

• Ďalšie 2 konﬁgurovateľné vstupy

• 2 počítadlá impulzov

• 4 výstupné relé

• 3 analógové výstupy

• 4 PWM výstupy

Základné údaje:

• napájacie napätie, striedavé napätie 230 V, 50 Hz: ECL 310 a ECL 310 B

• napájacie napätie, striedavé napätie 24 V, 50 Hz: ECL 310

• príkon: max. 5 VA

• teplota prostredia: 0 – 55 °C

• teplota skladovania: -40 – 70 °C

Technické údaje výrobku:

• trieda ochrany: IP 41

• integrovaný adaptér lišty DIN

• rozmery (vrátane podstavy) D*Š*V, 220*110*80 mm

• Obj. č.: ECL Comfort 310, 230 V: 087H3040

• Obj. č.: ECL Comfort 310B, 230 V: 087H3050

• Obj. č.: ECL Comfort 310, 24 V: 087H3044

• Obj. č.: Podstava pre ECL Comfort 310/310B: 087H3230

• Obj. č.: ECA 30: 087H3200

• Obj. č.: ECA 31: 087H3201

• Obj. č.: ECA 32: 087H3202

• Obj. č.: ECA 35: 087H3205

• Obj. č. pre aplikačný kľúč závisí od preferovanej aplikácie

AI155886473192sk-000602

Údajový list Regulátor ECL Comfort 310, jednotky diaľkového ovládania ECA 30/31 a aplikačné kľúče

Ďalšia dokumentácia pre ECL Comfort 310, moduly a príslušenstvo sú k dispozícii na http://heating.danfoss.sk/ alebo http://store.danfoss.com/

AI155886473192sk-000602

Danfoss ECL Comfort 310 Data sheet [sk]

Specifications and Main Features

Frequently Asked Questions

User Manual
