Arkusz informacyjny
Regulator ECL Comfort 310,
Zaprojektowano w Danii
panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Opis
ECL Comfort 310
ECL 310
ECL Comfort 310 jest to elektroniczny regulator
temperatury z regulacją pogodową z rodziny
regulatorów ECL Comfort mający zastosowanie
w układach ciepłowniczych, centralnego
ogrzewania oraz chłodzenia. Energię można
oszczędzać pr zez regulację temperatury zasilania
w układach
sterowanie
W funkcji pogodowej regulacji temperatury w
regulatorach ECL Comfort mierzona jest
temperatura
dostosowywana temperatura
ogrzewania. Układ grzewczy regulowany przy
użyciu pogo dowej regulacji temperatury zw iększa
poziom komfortu i oszczędza energię.
Wybrana aplikacja jest konfigurowana w
regulatorze ECL Comfort 310 przy użyciu klucza
aplikacji.
Dla regulatora ECL Comfort 310 poprzez internet
przygotowana jest komunikacja z ECL Portal, k tóra
dostarcza gotowe do pracy narzędzie SCADA
przeznaczone dla
możliwe do wykor zystania przy uruchamianiu ukł adu
i odbiorze do eksploatacji. Pozwala ono podnieść
poziom obsługi i/lub obniżyć koszty serwisowania.
Dostęp do instalacji ogr zewania lub chłodzenia jest
możliwy za p ośrednictwem laptopów i smar tfonów
praktycznie z każdego miejsca i w każdej chwili,
co pozwala podnieść poziom obsługi i skrócić czas
reakcji na alarmy.
Oprogramowanie ECL Tool przeznaczone do
regulatora ECL Comfort 310 stanowi alternatywę
dla zdalnego sterowania za pomocą usługi ECL
Portal i oprogramowania serwera OPC.
ogrzewania oraz ch łodzenia. Umożliwia
maksymalnie 4 obiegami.
zewnętrzna i odpowiednio do niej
zasilania instalacji
pracowników serwisowych,
Do zalet regulatora ECL Comfort 310 należą:
regulacja komfortowych temperatur przy
optymalnym
pomocą klucza
wygodna obsługa.
Większa energooszczędność pozyskiwana jest
dzięki regulacji pogodowej, zróżnicowaniu
temperatur zgodnie z harmonogramem jak
również
powrotu,
Regulator ECL Comfort 310 można łatwo
obsługiwać za pomocą wielofunkc yjnego pokrętła
lub panelu zdalnego sterowania (Remote Control
Unit-RCU). Pokrętło i podświetlany ekran w łatwy
sposób prowadzą użytkownika przez menu
tekstowe w wybranym języku.
Regulator ECL Comfort 310 został wyposażony w
wyjścia cyfrowe do sterowania zaworami
regulacyjnymi z siłownikami, wyjścia
przekaźnikowe do sterowania między innymi
pompami obiegowymi/zaworami przełączającymi
oraz wyjście alarmu.
Istnieje możliwość podłączenia 6 czujników
temperatury P t 1000. Ponadto podczas ładowania
aplikacji konfigurowane są 4 wejścia. Można
skonfigurować wejście czujnika temperatury Pt
1000, wejście analogowe (od 0 do 10 V) lub wejście
cyfrowe.
W zależności od aplikacji wewnętrzny moduł
rozszerzający ECA 32 lub ECA 35 (umieszczany w
podstawie regulatorów) do przesyłania
dodatkowych sygnałów wejściowych i
wyjściowych.
zużyciu energii, łatwa instalacja za
aplikacji ECL (typu Plug-and-Play) i
optymalizacji i ogranic zeniom: temperatury
przepływu, mocy.
© Danfoss | 2020.03
AI155886473192pl-000602| 1
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Opis (ciąg dalszy)
Obudowa regulatora jest przystosowana do
montażu na ścianie i szynie DIN. Dostępny jest
także wariant ECL Comfort 310B (bez w yświetlacza
i pokrętła). Można go zamontować na przykład
wewnątrz szafy sterowniczej i sterować nim za
pomocą panelu zdalnego sterowania ECA 30/31
znajdującego się na zewnątrz.
Regulator ECL Comfort 310 może pracować jako
urządzenie niezależne, a także komunikować się
z maksymalnie dwoma panelami zdalnego
sterowania i modułem rozszerzającym ECA 32 lub
ECA 35 dodatkowych sygnałów wejściowych i
wyjściowych.
Regulator ECL Comfort 310 może także
współpracować z maksymalnie dwoma panelami
zdalnego sterowania, modułem ECA 32/35 oraz
innymi regulatorami ECL Comfort 210/296/310 za
pomocą szyny komunikacyjnej ECL 485.
Regulator posiada wbudowane złącze Ethernet.
Ponadto wbudowane są układy komunikacyjne
Modbus do komunikacji z systemami SCADA
(Supervisory Control and Data Acquisition, sterowanie
urządzeniami auto matyki przemysłowej i zbierani e
danych o ich funkcjonowaniu) oraz M-bus do
komunikacji z ciepłomierzami.
Panel zdalnego sterowania (RCU):
Zdalne panele sterowania ECA 30 i ECA 31 są
używan e do regulacji temperatury w pomi eszczeniach
oraz do narzucenia paramtrów regulacji ponad te
z regulatora ECL Comfort 310. Wyświetlacz
regulatora jest podświetlany. Panele zdalnego
sterowania są podłączane do regulatorów ECL
Comfort prz y użyciu dwóch skrętek dwużyłowych
służących do komunikacji i zasilania (szyna
komunikacyjna ECL 485).
Panel zdalnego sterowania ECA 30/31 ma
wbudowany
Wbudowany czujnik temperatury w pomies zczeniu
można zastąpić pr zez podłączenie zewnętr znego
czujnika temperatury.
Ponadto panel zdalnego sterowania ECA 31 ma
wbudowany czujnik wilgotności; sygnał wilgotności
wykorz ystywany jest w o dpowiednich aplikacjach.
Do szyny komunik acyjnej ECL 485 można podłąc zyć
maksymalnie 2 panele zdalnego sterowania.
Jeden panel może monitorować maksymalnie 10
regulatorów ECL Comfort (układ urządzeń
nadrzędnych/podrzędnych).
czujnik temperatury w pomies zczeniu.
Klucz aplikacji ECL i aplikacje:
Różne klucze aplikacji ECL ułatwiają od strony
sprzętowej regulatorom ECL Comfor t 310 obsługę
różnorodnych aplikacji. Żądana aplikacja jest
ładowana do regulatora ECL Comfort 310 za
pomocą klucza aplikacyjnego ECL, który zawiera
informacje dotyczące aplikacji (podstawowe
schematy aplikacji są przedstawiane na
wyświetlaczu), wersji językowych, ustawień
fabrycznych oraz oprogramowania sprzętowego.
Klucze aplikacji ECL serii A2xx można wykorz ystać
w regulatorach ECL Comfort 210, ECL Comfort 296,
jak i ECL Comfort 310. Większość kluczy aplikacji
serii A2xx oferuje szerszy zakres funkcji w
połączeniu z regulatorami ECL Comfort 310, jak
np. dodatkowe czujniki temperatury czy
komunikacja za pomocą magistrali M-bus.
Kluczy aplikacji ECL serii 3xx można używać
jedynie w regulatorach ECL Comfort 310.
Parametry aplikacji są zapisywane w regulatorze;
przerwy w zasilaniu nie mają na nie wpływu.
Odpowiednie klucze aplikacji ECL do regulatorów
ECL Comfort 210/296/310 opisano w rozdziale
dotyczącym zamawiania.
2 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Przegląd kluczy aplikacji z
uwzględnieniem podtypów
ECL Comfort 210 / 296 ECL Comfort 310
Klucz
A214 A214.1, A214.2, A214.3, A214.4, A214.5,
A214.6
A217 A217.1, A217. 2, A 217.3 A217.1, A217. 2, A 217.3
A230 A230.1, A230.2, A230.3, A230.4 A230.1 *, A230.2 *, A230.3 *, A230.4 *
A231 A231.1, A231.2 A231.1, A231.2
A232 A232.1 A232 .1
A237 A237.1, A237. 2 A237.1, A2 37.2
A247 A247.1, A247. 2, A3 47.3 A247.1, A 247. 2, A247. 3
A260 A26 0.1 A260.1
A266 A266.1, A266.2, A266.9, A266.10 A266.1 *, A266.2 **, A266.9 *, A266.10 *
A275 A275.1, A275.2, A275.3 A275.1, A275.2, A275.3
A319 A319.1, A319.2
A333 A333.1, A333.2, A333.3
A361 A361.1, A361.2
A362 A362.1
A367 A 367.1, A367. 2
A368 A368.1, A368.2, A368.3, A368.4, A368.5,
A376 A376.1, A376.2, A376.3 *, A376.9, A376.10
A377 A 377.1, A377.2, A377.3
A390 A390.1, A390.2 *, A390.3, A390.11 *, A390.12 *,
A214.1, A214.2, A214.3, A214.4, A214.5, A214.6
A314.1, A314.2, A314.3, A314.4, A314.5,
A314.6, A314.7, A314.9
A317.1, A317.2
A331.1, A331.2
A332.1, A332.2, A332.3, A332.4
A337.1, A 337. 2
A347.1, A3 47.2, A347.3
A375.1, A375.2, A375.3, A375.4, A375.5
A368.6
A390.13 *
*
W przypadku ECL 310 + ECA 32 / 35 można alternatywnie zastosować siłowniki sterowane sygnałem
napięciowym 0-10 V.
**
W przypadku ECL 310 + ECA 32 / 35, siłownik sterowany sygnałem napięciowym 0-10 V może być
alternatywnie stosowany w obiegu grzewczym.
Poniżej opisano aktualnie dostępne klucze aplikacji regulatorów ECL Comfort.
Nie wszystk ie klucze są dostępne w kraju k lienta. Skontaktuj się z lokalnym biurem spr zedaży firmy Danfoss.
AI155886473192pl-000602
© Danfoss | 2020.03 | 3
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Przykładowe zastosowania Wszystkie wyszczególnione na rysunku komponenty (S = czujnik temperatury, P = pompa,
M = zawór regulacyjny z siłownikiem) są podłączone do regulatora ECL Comfort 210/296/310.
Wszystkie aplikacje regulatora ECL Comfort 210 / 296 mogą działać w regulatorze ECL Comfort 310.
Dostępne są dodatkowe funkcje i opcje komunikacji.
A214.1, przykład a:
Aplikacja chłodnicza, temperatura w kanale oparta na temperaturze w pomieszczeniu
S1
ECL 210 / 296 / 310
A1
M2
S5
X3
P2
F1
S3
S4
S8S8S8
A214.2, przykład a:
Aplikacja grzewcza, temperatura ogrzewania oparta na temperaturze w kanale
S1
ECL 210 / 296 / 310
A1
Danfoss
87H2113.13
Danfoss
87H2118.12
P2
S3
X3
S6
S7
S5
M1
F1
S4
S8S8S8
4 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A214.3, przykład a:
Aplikacja grzewcza, temperatura w kanale oparta na temperaturze w pomieszczeniu.
S1
ECL 210 / 296 / 310
Danfoss
87H2120.12
A1
M1
X3
S5
P2
S6
F1
S3
S4
S7
S8S8S8
A214.5, przykład a:
Aplikacja grzewczo-chłodnicza, temperatura w kanale oparta na temperaturze w pomieszczeniu
S1
P2
X3
ECL 210 / 296 / 310
M1
S5
S6
S7
A1
F1
M2
S8S8S8
S3
S4
Danfoss
87H2124.12
AI155886473192pl-000602
© Danfoss | 2020.03 | 5
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A314.1, przykład a:
Układ wentylacji z ogrzewaniem, pasywnym chłodzeniem (powietrze zewnętrzne) i regulacją
utrzymującą
analogowych (M2).
stałą temperaturę w kanale. Chłodzenie pasywne sterowane za pomocą sygnałów
S1
P2
M2
A
ECL 310
+ ECA 32
S3
X3
S6
S7
A1
S5
M1
F1
S2
S4
S8S8S8
A314.1, przykład b:
Układ wentylacji z ogrzewaniem, chłodzeniem i regulacją temperatury w kanale.
Chłodzenie sterowane za pomocą sygnałów analogowych (M2).
S1
ECL 310
+ ECA 32
S2
A1
Danfoss
87H2133.12
Danfoss
87H2128.12
P2
S3
X3
S6
S7
S5
M1
F1
M2
A
S4
S8S8S8
6 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A314.2, przykład b:
Układ wentylacji z ogrzewaniem, chłodzeniem i regulacją temperatury w pomieszczeniu.
Chłodzenie sterowane za pomocą sygnałów analogowych (M2).
S1
X3
ECL 310
+ ECA 32
M1
S5
A1
M2
S2
A
P2
S6
S7
F1
S8S8S8
S3
S4
A314.3, przykład a:
Układ wentylacji z ogrzewaniem i regulacją temperatury w pomieszczeniu. Wentylator z regulacją
prędkości.
Danfoss
87H2135.12
S1
S10
P2
X3
ECL 310
+ ECA 32
A1
S6
S7
M1
S5
F1 / V1
S3
S8S8S8
S2
S4
Danfoss
87H2131.12
AI155886473192pl-000602
© Danfoss | 2020.03 | 7
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A217.1, przykład a:
Aplikacja CWU w układzie z ładowaniem zasobnika
A217.1, przykład b:
Aplikacja CWU pośrednia i z podgrzewanym wymiennikiem pojemnościowym
S1
ECL 210 / 296 / 310
A1
S2
S3
M1
S5
P1
A217.2, przykład a:
Aplikacja CWU ze wstępnym podgrzewem i układem ładowania zasobnika
S1
S2 S3
ECL 210 / 296 / 310
A1
S4
S6
S6
S8
P3
Danfoss
87H2068.13
Danfoss
87H2071.13
8 | © Danfoss | 2020.03
M1
S5
P1
A
S8
B
P2
P3
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A217.3, przykład a:
Aplikacja CWU w ukladzie przepływowym
A217.3, przykład c:
Podgrzewanie CWU na żądanie (przełącznik przepływu). z cyrkulacją lub bez
A230.1, przykład a:
Układ ogrzewania podłączony pośrednio. Opcjonalna kompensacja wpływu wiatru
AI155886473192pl-000602
© Danfoss | 2020.03 | 9
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A230.2, przykład a:
Układ chłodzenia podłączony pośrednio (do sieci chłodniczej).
A230.3:
Układ ogrzewania podłączony pośrednio. Kompensacja dla zbyt wysokiej wilgotności względnej
(mierzona przez ECA 31). Opcjonalna kompensacja wpływu od wiatru.
10 | © Danfoss | 2020.03
A230.4:
Układ ogrzewania podłączony pośrednio. Pomiar ciśnienia statycznego/alarm. Monitorowanie CWU
— oraz temperatur powrotu cyrkulacji CWU.
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A231.2:
Pośrednio podłączony układ chłodzenia z dwoma pompami i z funkcją uzupełniania wody.
A331.2, przykład a:
Układ ogrzewania z dwoma pompami i z funkcją uzupełniania wody.
Regulacja temperatury zasilania zależna od temperatury dostawy.
AI155886473192pl-000602
A232.1, przykład a:
Regulacja temperatury zasilania (układ ogrzewania podłogowego/układ chłodzenia w suficie)
zależna od temperatury zewnętrznej, temperatury w pomieszczeniu i temperatury punktu rosy.
© Danfoss | 2020.03 | 11
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A332.1, przykład a:
Regulacja temperatury zasilania (układ ogrzewania podłogowego/układ chłodzenia w suficie)
zależna od temperatury zewnętrznej, temperatury w pomieszczeniu i temperatury punktu rosy.
Opcjonalne ograniczenie temperatury powrotu.
A332.2, przykład a:
Oddzielna regulacja temperatur zasilania w układzie ogrzewania i chłodzenia zależna od temperatury
zewnętrznej, temperatury w pomieszczeniu i temperatury punktu rosy. Opcjonalne ograniczenie
temperatury powrotu.
A332.3:
Oddzielna regulacja temperatur zasilania w układzie ogrzewania i chłodzenia zależna od
temperatury zewnętrznej, temperatury w pomieszczeniu i temperatury punktu rosy. Opcjonalne
ograniczenie temperatury powrotu. Zaawansowana, natychmiastowa regulacja temperatury CWU.
12 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A332.4:
Regulacja temperatury zasilania (układ ogrzewania podłogowego/układ belek chłodzących w
suficie) zależna od temperatury zewnętrznej, temperatury w pomieszczeniu i temperatury punktu
rosy. Tryb sterowania zewnętrznego ogrzewaniem/chłodzeniem. Opcjonalne ograniczenie
temperatury powrotu.
ECL 310
A1
S8
S7
S9
DanfossS187H1496.10
S6
M1
S3
P1
X3
X2
S10
A237.1 / A337.1, przykład a:
Pośrednio podłączony układ ogrzewania i układ CWU.
S2
S5
M2
AI155886473192pl-000602
A237.2 / A337.2, przykład a:
Pośrednio podłączony układ ogrzewania i ładowania CWU.
© Danfoss | 2020.03 | 13
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A247.1, przykład a:
Układ ogrzewania i ładowania zasobnika CWU podłączony pośrednio. Praca równoległa lub priorytet
CWU.
A247.2, przykład a:
Układ ogrzewania i ładowania zasobnika CWU z obiegiem ogrzewania wstępnego podłączony pośrednio.
Praca równoległa lub priorytet CWU.
14 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A247.3, przykład a:
Zaawansowany układ ogrzewania i ładowania zasobnika CWU z obiegiem ogrzewania wstępnego
podłączony pośrednio. Praca równoległa lub priorytet CWU.
A347.1, przykład a:
Układ ogrzewania i ładowania zasobnika CWU podłączony pośrednio. Praca równoległa lub priorytet
CWU.
S1
M2
M1
S5
S2
S3
S4
ECL 310
B
A1
P1
S6
S8
P2
S7
Danfoss
87H2057.11
A
P3
AI155886473192pl-000602
© Danfoss | 2020.03 | 15
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A347.2, przykład a:
Układ ogrzewania i ładowania zasobnika CWU z obiegiem ogrzewania wstępnego podłączony pośrednio.
Praca równoległa lub priorytet CWU.
A260.1, przykład a:
Dwa układy ogrzewania
16 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A260.1, przykład d:
Dwa układy ogrzewania. Obieg 2 jest podobiegiem obiegu 1.
A266.1, przykład a:
Przepływowy układ ogrzewania i CWU. Praca równoległa lub priorytet CWU.
AI155886473192pl-000602
© Danfoss | 2020.03 | 17
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A266.2:
Przepływowy układ ogrzewania i CWU. Praca równoległa lub priorytet CWU. Podgrzewanie CWU na
żądanie (za pomocą czujnika przepływu).
A266.9, przykład a:
Przepływowy układ ogrzewania i CWU. Monitorowanie/alarm ciśnienia. Uniwersalne wejście
alarmowe. Praca równoległa lub priorytet CWU.
18 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A266.10, przykład a:
Przepływowy układ ogrzewania i CWU. Monitorowanie/alarm ciśnienia. Uniwersalne wejście
alarmowe. Praca równoległa lub priorytet CWU. S7 to wejście impulsowe do podłączenia
przepływomierza lub ciepłomierza powiązanego z funkcją ograniczenia.
A275.1, przykład a:
Układ ogrzewania z kotłem 1-stopniowym
S1
S3
S5
B1
ECL 210 / 296 / 310
P1
Danfoss
A1
S7
*
87H2163.13
1
AI155886473192pl-000602
© Danfoss | 2020.03 | 19
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A275.2, przykład a:
Układ ogrzewania z kotłem 1-stopniowym i wymiennikiem pojemnościowym CWU
S1
ECL 210 / 296 / 310
A1
S3
P1
S5
*
B1
S6
P3
A275.3, przykład a:
Układ z kotłem 1-stopniowym, obiegiem ogrzewania z podmieszaniem i wymiennikiem
pojemnościowym CWU
S7
Danfoss
87H2165.12
1
2
S1
ECL 210 / 296 / 310
Danfoss
87H2169.13
M2
S4
P4
S2
S3
P1
S5
B1
P3
*
S6
S8
2
S7
1
3
20 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A375.1, przykład a:
Regulacja typu zał./wył. maks. 8 kotłami w obiegu ogrzewania.
S1
S3
B1 B8
S5
ECL 310
+ ECA 32
P1
A1
S7
*
A375.2, przykład a:
Regulacja typu zał./wył. maks. 8 kotłami w obiegu ogrzewania i CWU. Opcjonalny priorytet CWU.
S1
S3
ECL 310
+ ECA 32
A1
S7
①
Danfoss
87H2182.10
Danfoss
87H2188.10
B1 B8
P1
S5
*
S6
①
②
P4
P3
AI155886473192pl-000602
© Danfoss | 2020.03 | 21
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A375.3, przykład a:
Regulacja typu zał./wył. maks. 8 kotłami w obiegu ogrzewania bezpośredniego (1), obiegu
podmieszania (2) i obiegu CWU (3). Opcjonalny priorytet CWU.
S1
S3
B1 B8
S5
ECL 310
+ ECA 32
M2
A1
S4
P4
S2
P1
*
S6
P3
S8
S7
A375.4, przykład a:
Układ ogrzewania z kotłem 1-stopniowym sterowanym sygnałem Zał./Wył. lub napięciem 0-10 V.
Monitorowanie/alarm ciśnienia.
②
①
③
Danfoss
87H2189.10
S1
B1
V1
S3
S5
S9
P1
ECL 310
+ ECA 32
*
A1
S7
Danfoss
87H1544.10
1
22 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A
A
A
A
A
A
A
A
A375.5, przykład a:
Układ ogrzewania z kotłem 1-stopniowym sterowanym sygnałem Zał./Wył. lub napięciem 0-10 V.
Układ ze zmieszaniem w drugim obiegu ogrzewania. Podgrzew zbiornika CWU. Monitorowanie/
alarm ciśnienia.
S1
M2
S3
S9
S5
B1
V1
ECL 310
+ ECA 32
S4
S2
P1
P3
Ogólne informacje dotyczące sterowania palnikiem:
ECL 310ECL 210
Danfoss
A1
P4
*
S6
P5
ECA 32
87H1545.10
S8
2
S7
1
3
Danfoss
87H2185.11
Triac 6
Triac 5
7
2
2
7
R7 R8 R9 R10
5
6
8
8
4
3
3
4
7
821
5
6
5
6
275.1
275.2
275.3
375.1
375.2
375.3
375.4
375.5
R2 R2 R3 R4 R5
1
1
1
1
1
1
3 4
1
1
1
1
R2-R10 = numery przekaźników w ECL/ECA 32.
A319.1:
Układ ładowania podłączony pośrednio z 2 czujnikami temperatury w zbiorniku buforowym. Układ
ogrzewania podłączony bezpośrednio do zbiornika buforowego. Prędkość pompy P3 regulowana w
zależności od różnicy ciśnień S9.
AI155886473192pl-000602
© Danfoss | 2020.03 | 23
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A319.2:
Układ ładowania podłączony pośrednio z 2 czujnikami temperatury w zbiorniku buforowym. Układ
ogrzewania podłączony do zbiornika buforowego za pośrednictwem zaworu mieszającego.
Prędkość pompy P3 regulowana w zależności od różnicy ciśnień S9.
A333.1, przykład a:
Układ ogrzewania ze sterowaniem 1 lub 2 pompami obiegowymi. Funkcja uzupełniania wody ze
sterowaniem 1 lub 2 pompami. Pomiary ciśnienia w układzie.
24 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A333.2, przykład a:
Układ ogrzewania z regulacją typu zał./wył. oraz regulacją prędkości 1 lub 2 pomp obiegowych.
Funkcja uzupełniania wody z regulacją typu zał./wył. oraz regulacją prędkości 1 lub 2 pomp.
Sterowanie poziomem w zasobniku uzupełniania wody.
Pomiary ciśnienia w układzie.
A333.3, przykład a:
Układ ogrzewania z regulacją typu zał./wył. oraz regulacją prędkości 1 lub 2 pomp obiegowych.
Zawór regulacyjny M1 jest sterowany sygnałem napięciowym z zakresu 0–10 V. Funkcja
uzupełniania
poziomem w zasobniku
wody z regulacją typu zał./wył. oraz regulacją prędkości 1 lub 2 pomp. Sterowanie
uzupełniania wody. Pomiary ciśnienia w układzie.
AI155886473192pl-000602
© Danfoss | 2020.03 | 25
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A361.2, przykład a:
2 układy ogrzewania ze sterowaniem dwiema pompami i funkcją uzupełniania wody.
Regulacja temperatury zasilania zależna od temperatury dostawy.
A362.1 przykład a:
Regulacja kaskadowa wymienników ciepła.
System podłączony pośrednio z 2 wymiennikami HEX, każdy obsługiwany przez zawór regulacyjny z
siłownikiem (MCV) sterowany napięciem 0-10 V. Każdy wymiennik HEX ma własną pompę
obiegową.
Sterowanie kaskadowe może obsługiwać do 6 wymienników ciepła dzięki zastosowaniu
dodatkowego ECL 310.
S1
V1
S5
V2
S6
ECL 310
+ ECA 32
S3
S4
S9
S10
87H1754.10
A1
P1
P2
S8
S7
O1
O2
S15
S16
S2
V3 (0 - 10 V)
Danfoss
26 | © Danfoss | 2020.03
Możliwe są również inne rozwiązania, takie jak sterowane sygnałem 3-punktowym do zaworów
regulacyjnych lub kombinacja sterowania 0-10 V / 3-punktowego.
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A367.1, przykład a:
Układ z 2 obiegami ogrzewania i wymiennikiem pojemnościowym CWU podłączonym po stronie
wtórnej
. Opcjonalny priorytet CWU.
S1
M2
M1
S4
S2
S3
S5
ECL 310
P1
P5
A1
P2
S6
S8
P3
A367.2, przykład a:
Układ z 2 obiegami ogrzewania i układem ładowania zasobnika CWU podłączonym po stronie
wtórnej.
Opcjonalny priorytet CWU.
Danfoss
S9
S7
87H2073.11
S1
S4
M2
S2
P1
S3
M1
S5
ECL 310
P5
P2
Danfoss
A1
S9
P4
S6
S8
87H2078.11
(S7)
(S7)
P3
AI155886473192pl-000602
© Danfoss | 2020.03 | 27
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A368.2, przykład a:
Układ ogrzewania z funkcją uzupełniania wody sterowany za pomocą dwóch pomp. Regulacja
temperatury
2 pompami obiegowymi.
zasilania zależna od temperatury dostawy. Układ podgrzewu CWU ze sterowaniem 1 lub
A368.4, przykład a:
Układ ogrzewania ze sterowaniem dwiema pompami oraz funkcją uzupełniania wody za pomocą 1
lub 2 pomp. Regulacja temperatury zasilania zależna od temperatury dostawy. Układ podgrzewu CWU
ze sterowaniem 1 lub 2 pompami obiegowymi. Pomiary ciśnienia w układach.
28 | © Danfoss | 2020.03
A368 obejmuje 6 podtypów różniących się pomiarem temperatury / ciśnienia i sterowaniem pompą
uzupełniania / cyrkulacyjną.
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A376.1 przykład a:
Układ przepływowy dla 2 obiegów ogrzewania i jednego CWU. Praca równoległa lub priorytet CWU.
S1
ECL 310
Danfoss
A1
87H2097.11
S3
S2
M2
P2
S5
1
S9
S7
M3
P3
S10
2
S4
M1
S6
3
P1
A376.2, przykład a:
Układ przepływowy dla dwóch obiegów ogrzewania i jednego CWU. Praca równoległa lub priorytet
CWU.
Podgrzewanie CWU na żądanie (przełącznik przepływu).
S1
M2
S5
M3
S10
S7
M1
S6
ECL 310
Danfoss
A1
S3
P2
S9
P3
S4
87H2099.11
(S2)
1
(S2)
2
3
S8
P1
AI155886473192pl-000602
© Danfoss | 2020.03 | 29
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A376.3, przykład a:
Układ przepływowy dla dwóch obiegów ogrzewania i jednego obiegu CWU. Praca równoległa lub
priorytet CWU. Zawory regulacyjne M1, M2 i M3 są sterowanie sygnałem napięciowym z zakresu
0–10 V.
S1
M2
S5
A
M3
S10
A
M1
S6
A
ECL 310
Danfoss
+ ECA 32
S3
P2
S9
P3
S4
A1
87H2101.11
S2
1
S7
2
3
P1
A376.9, przykład a:
Układ przepływowy dla dwóch obiegów ogrzewania i jednego obiegu CWU. Praca równoległa lub
priorytet CWU. Pomiary ciśnienia i monitorowanie temperatury w układzie.
30 | © Danfoss | 2020.03
A376.10 przypomina A376.9, ale S11 i S12 to czujniki ciśnienia.
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A377.1, przykład a:
Dwa obiegi ogrzewania i jeden układ z ładowaniem zasobnika CWU. Praca równoległa lub priorytet
CWU.
S1
ECL 310
A1
S4
P5
M3
S2
S3
P2
M2
S5
S9
M1
S10
P1
S7
S6
A
S8
B
P4
P3
A377.2, przykład a:
Dwa obiegi ogrzewania i jeden układ z ładowaniem zasobnika CWU. Regulacja temperatury
podgrzewu CWU. Praca równoległa lub priorytet CWU.
Danfoss
87H2139.12
S1
S4
M3
S2
S3
M2
S5
ECL 310
Danfoss
A1
P5
P2
M1
S9
P1
S10
S6
A
P3
S8
B
P4
87H2141.12
AI155886473192pl-000602
© Danfoss | 2020.03 | 31
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A390.1, przykład a:
3 x obieg ogrzewania podłączony pośrednio.
A390.2, przykład a:
3 x obieg ogrzewania podłączony pośrednio; Siłowniki zaworów regulacyjnych sterowane za
pomocą sygnału 0–10 V.
32 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A390.3, przykład a:
3 x obieg chłodzenia podłączony pośrednio. Chłodzenie pomieszczeń może być oparte na
centralach klimatyzacyjnych (AHU).
A390.11, przykład a:
Trzy niezależne układy ogrzewania. Obiegi ogrzewania są podłączone pośrednio. Obieg ładowania
CWU 4 jest połączony z obiegiem 1.
Opcjonalny priorytet CWU.
AI155886473192pl-000602
© Danfoss | 2020.03 | 33
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
A390.12, przykład a:
Dwa obiegi ogrzewania podłączone pośrednio. Jeden zaawansowany układ ładowania CWU.
Opcjonalny priorytet CWU.
S1
M3
S2
M2
S5
S9
M1
S10
P1
ECL 310
Danfoss
A1
S4
P5
S3
P2
S7
B
P4
S6
A
S8
P3
87H2139.12
A390.13, przykład a:
Dwa obiegi ogrzewania podłączone pośrednio i jeden obieg ładowania CWU. Ładowanie CWU
zawsze ma priorytet.
34 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Zamawianie Regulator, podstawa i akcesoria:
Typ Oznaczenie Nr kat.
ECL Comfort 310 Wyposażenie uniwersalne — 230 V AC
ECL Comfort 310 Wyposażenie uniwersalne — 24 V AC
ECL Comfort 310B Wyposażenie uniwersalne — 230 V AC
Podstawa regulatora ECL
Comfort 310
Bez podstawy. W zestawie znajduje się instrukcja montażu (bez tekstu).
Bez podstawy. W zestawie znajduje się instrukcja montażu (bez tekstu).
Bez wyświetlacza i pokrętła. Wymagany panel zdalnego sterowania.
Bez podstawy. W zestawie znajduje się instrukcja montażu (bez tekstu).
Do montażu na ścianie lub szynie DIN (35 mm). Regulator ECL Comfort 210
można zamontować w podstawie regulatora ECL Comfort 310 (w celu
zmodernizowania w przyszłości). W zestawie znajduje się instrukcja montażu
(bez tekstu) oraz akcesoria wlotu pr zewodu.
Panele zdalnego sterowania i akcesoria
Typ Oznaczenie Nr kat.
ECA 30 Panel zdalnego sterowania z wbudowanym czujnikiem temperatury
ECA 31 Panel zdalnego sterowania z wbudowanym czujnikiem temperatury
Zestaw ramowy ECA 30/31 do
montażu w przedniej c zęści
panelu
ECA 32 Wewnętrzny moduł rozszer zający z 6 wejściami (Pt 1000 / analogowe /
ECA 35 Wewnętrzny moduł rozszerzający z 2 wejściami (Pt 1000 / analogowe /
pomieszczenia
i możliwością podłączenia zewnętrznego c zujnika pomieszc zenia Pt 1000.
Z podstawą do montażu na ścianie. W zestawie znajduje się instrukcja
montażu (b ez tekstu).
w pomieszczeniu i czujnikiem wilgotności. Możliwość podłączenia
zewnętrznego czujnika temperatury w pomieszczeniu Pt 1000. Do użytku
z dedykowanymi aplikacjami. Z podstawą do montażu na ścianie. W zestawie
znajduje się instrukcja montażu (bez tekstu).
Do montażu w otworze w panelu.
Wymiar y 144 × 96 mm, wymiary rzeczy wistego wycięcia 139 × 93 mm.
W zestawie znajduje się instrukcja montażu (bez tek stu).
cyfrowe). 3 x wyjście analogowe (0–10 Volt). 4 x wyjście przekaźnikowe. Do
montażu w podstawie regulatora ECL 310. Patrz odrębny arkusz
informacyjny.
cyfrowe). 3 x wyjścia analogowe (0–10 Volt) i 4 x wyjście PWM. 4 x wyjście
przekaźnikowe. Do montażu w podstawie regulatora ECL 310. Patrz odrębny
arkusz informacyjny.
087H304 0
087H304 4
087H3050
087H3230
087H3200
087H3201
087H3236
087H3202
087H3205
Akcesoria:
Typ Oznaczenie Nr kat.
Moduł ECA 99 Transformator 230 V AC na 24 V AC, 35 VA 087 B1156
AI155886473192pl-000602
© Danfoss | 2020.03 | 35
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Klucze aplikacji ECL
Typ Opis typu aplikacji Sygnał y wyjściowe
A214
A217
A230 • (A230.1) Regulacja pogodowa temperatury zasilania w układach
A231
A232
A237
A247
A260
• Stałotemperaturowa regulacja (ogrzewanie/chłodzenie) układów wentylacji.
Regulacja temperatury w pomieszczeniu/k anale. Ograniczenie temperatury
powrotu. Ograniczenie przep ływu/mocy. Zabezpiec zenie przeciwpożarowe
i ochrona przeciwzamrożeniowa oraz funkcja alarmu.
• Klucz aplik acji A214 zawiera aplika cje związane z d odatkowymi fun kcjami
regulatora ECL Comfort 310 (sterowanie obrotowym wymiennik iem ciepła).
• Zaawansowana regulacja temperatury w obiegu CWU (ciepłej wody
użytkowej) w układzie z ładowaniem zasobnikowym lub bez ładowania
zasobnikowego. Sterowanie pompą obiegową. Ograniczenie temperatury
powrotu. Ochrona przeciwzamrożeniowa oraz funkcja alarmu.
• Klucz aplik acji A217 zawier a aplikacje zwią zane z dodatkow ymi funkcjami
regulatora ECL Comfort 296 / 310 (M-bus).
ogrzewania. Sterowanie pompą obiegową. Regulacja temperatury w
pomieszczeniu i ograniczenie temperatury powrotu zależne od
temperatury zewnętrznej. Ograniczenie przepływu/mocy. Kompensacja
od wpływu wiatru, ochrona przeciwzamrożeniowa oraz funkcja alarmu.
• (A230.2) Regulacja temperatury zasilania w instalacjach chłodzenia.
Kompensacja temperatury zewnętrznej i temperatury pomieszczenia.
Ograniczenie temperatury powrotu.
• (A230.3) Regulacja pogodowa temperatury z asilania w obiegu
ogrzewania. Regulacja temperatury pomieszczenia. Kompensacja dla
zbyt wysokiej wilgotności względnej. Ograniczenie temperatury
powrotu zależne od temperatury zewnętrznej. Ograniczenie mocy/
przepływu. Kompensacja od wpływu od wiatru. Funkcja alarmu
związana z temperaturą zasilania.
Monitorowanie temperatur w obiegu ciepłej wody użytkowej z
regulatorem temperatury bezpośredniego działania.
• (A230.4) Regulacja pogodowa temperatury zasilania w obiegu
ogrzewania. Regulacja temperatury pomieszczenia. Ograniczenie
temperatury powrotu zależne od temperatury zewnętrznej.
Ograniczenie mocy/przepływu. Funkcja alarmu związana z temperaturą
zasilania i ciśnieniem statycznym. Monitorowanie temperatur w obiegu
ciepłej wody użytkowej z regulatorem temperatury bezpośredniego
działania.
• Klucz aplikacji A230 zawiera aplikacje związane z dodatkowymi
funkcjami regulatora ECL Comfort 296/310 (M-bus).
• Klucz aplikacji A230 zawiera aplikacje związane ze sterowaniem
siłownikiem zaworu regulacyjnego regulatora ECL Comfor t 310 z ECA 32
za pomocą sygnału 0 –10 V.
• Regulacja pogodowa temperatury zasilania w układach ogrzewania. Układ
sterowania obiegiem z 2 pompami i funkcją uzupełniania wody.
Ograniczenie temperatury powrotu zale żne od temperatury zewnętrznej.
Ochrona przeciwzamrożeniowa oraz funkcja alarmu.
• Klucz apli kacji A231 zawiera ap likacje związ ane z dodatkow ymi funkcjami
regulator a ECL Comfort 310 (2 pompy do uzup ełniania wo dy i połącze nie M-bus).
• Regulacja pogodowa temperatury zasilania w obiegach ogrzewania/
chłodzenia. Automatyczne przełączanie ogrzewania i chłodzenia.
Sterowanie pompą obiegową. Kompensacja temperatury punktu rosy
(tylko w trybie chłodzenia) i temperatury powierzchni.
• Klucz apli kacji A232 zawier a aplikacje zwi ązane z dodatkow ymi funkcjami
regulator a ECL Comfort 310 (ogranicze nie temperatur y powrotu i oddz ielne
regulowanie obiegów ogrzewania i chłodzenia).
• Regulacja pogodowa temperatury zasilania w układach ogrzewania.
Sterowanie pompą obiegową. Regulacja temperatury w pomieszczeniu i
ograniczenie temperatury powrotu zależ ne od temperatury zewnętrznej.
Ograniczenie przepł ywu/mocy. Regulacja temperatury podłączonego po
stronie wtórnej obiegu CWU z układem z ładowaniem zasobnikowym lub
z wymiennikiem pojemnościowym. Opcjonalna regulacja zał./wył. w
obiegu C WU z podgrzew aczem pojemn ościowym po dłączonym po s tronie
pierwotnej. Sterowanie pompą obiegową CWU. Ochrona
przeciwzamrożeniowa oraz funkcja alarmu.
• Klucz apli kacji A237 zawiera a plikacje zwią zane z dodatkow ymi funkcjami
regulatora ECL Comfort 296 / 310 (M-bus).
• Regulacja pogodowa temperatury zasilania w układach ogrzewania.
Sterowanie pompą obiegową. Ograniczenie temperatury powrotu zależne
od temperatury zewnętrznej. Ograniczenie przepływu/mocy. Regulacja
temperatury obiegu CWU w układzie z ładowaniem zasobnikowym.
Sterowanie p ompą cyrkul acyjną CWU pr zez zasobnik l ub wymiennik ci epła.
Ochrona przeciwzamrożeniowa oraz funkcja alarmu.
• Klucz apli kacji A247 zawiera apli kacje związ ane z dodatkowy mi funkcjami
regulatora ECL Comfort 310 (czujnik temperatury pomieszczenia i
połączenie M-bus).
• Regulacja pogodowa temperatury zasilania w 2 układach ogrzewania.
Sterowanie pompą obiegową, regulacja temperatury pomieszczenia i
ograniczenie temperatury powrotu zależne od temperatury zewnętrznej
dla dwóch niezależnych obiegów ogrzewania. Ograniczenie przepływu/
mocy, ochrona przeciwzamrożeniowa oraz funkcja alarmu.
• Klucz apli kacji A260 zawie ra aplikacje z wiązane z dodat kowymi funkcjam i
regulatora ECL Comfort 296 / 310 (M-bus).
regulatora
2 x 3-punk towe,
2 x 2-punktowe
1 x 3-punk towy,
3 x 2-punktowe
1 x 3-punk towy,
2 x 2-punktowe
1 x 3-punk towy,
3 x 2-punktowe
1 x 3-punk towy,
3 x 2-punktowe
1 x 3-punk towy,
3 x 2-punktowe
2 x 3-punk towe,
3 x 2-punktowe
2 x 3-punk towe,
2 x 2-punktowe
Nr kat.
087 H3811
087H38 07
087H3802
087H3805
08 7H38 12
087H3806
087H3808
087H3801
36 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Klucze aplikacji ECL (cd.):
Typ Opis ty pu aplikacj i Sygnał y wyjściow e
A266
A275
A319 • Regulacja pogodowa temperatury zasilania w obiegu ogrzewania lub połąc zone
A333
A361
A362 • Regulacja pogodowa temperatury zasilania w obiegu ogrzewania lub połączonych
A367
A368
A376 • Re gulacja pogod owa temperatur y zasilania w 2 obie gach ogrzewan ia.
• Regulacja pogodowa temperatury zasilania w układach ogrzewania. Sterowanie
pompą obiegową, regulacja temperatury pomieszczenia i ograniczenie temperatury
powrotu zależne od temperatury zewnętrznej.
• Regulacja temperatury obiegu CWU z cyrkulacją C WU. Ograniczenie temperatury
powrotu, zmienny priorytet CWU, ochrona przeciwz amrożeniowa oraz funkcja alarmu.
Opcjonalne sterowanie podgrzewaniem CWU na podstawie zapotr zebowania na CWU.
• Kluc z aplikacji A26 6 zawiera apli kacje związ ane z dodatkow ymi funkcjam i regulatora
ECL Comfor t 310 (M-bus).
• Kluc z aplikacj i A266 zawier a aplikacje z wiązan e ze sterowani em siłownik ami zaworów
regulac yjnych regu latora ECL Comfo rt 310 z ECA 32 za pomoc ą sygnału 0 –10 V; wyjątek:
A266. 2, obieg CWU.
• Regulacja pogodowa temperatury zasilania w układach ogrzewania z kotłem
1-stopniowym. Jeden bezpośredni obieg ogrzewania i jeden obieg podmieszania.
Sterowanie pompami obiegowymi, regulacja temperatury pomieszczenia i
ograniczenie temperatury powrotu zależne od temperatury zewnętrznej.
• Re gulacja tempe ratury z asobnika C WU z wewnętr znym wymi ennikiem ci epła. Och rona
przeciwzamrożeniowa oraz funkcja alarmu.
• Kluc z aplikacji A275 zaw iera aplikacj e związane z d odatkowymi f unkcjami regul atora
ECL Comfort 310 (dotyczącymi kotła wielostopniowego).
• Klucz aplikacji A375 (podtypy A375.4 oraz A375.5) zawiera aplikacje związane z
regulac ją temperatu ry kotła regu latora ECL Comfo rt 310 z ECA 32 za pomoc ą napięcia
0–10 V.
obiegi o grzewania / ciep łej wody uży tkowej oparte na z aawansowanym st erowaniu
temperaturą zbiornika buforowego. Regulacja prędkości obrotowej pompy
ładujące j w oparciu o sygnał 0 –10 V lub PWM (o modul owanej szerokoś ci impulsu).
Zabezpieczenie przed rozładowaniem zbiornika buforowego dzięki wbudowanemu
układowi logicznemu. Utrzymywanie różnicy ciśnień za pomocą pompy obiegowej
o regulow anej prędkości ob rotowej (0–10 V lub PWM).Opcjo nalne ogranic zenie
tempera tury powrotu zg . z krzywą na chylenia.
Dostępne wyjście przekaźnikowe na potrzeby podgrzewu zbiornika buforowego;
zewnętrzny sygnał sterujący nastawy wymagan ej temperatury zasilania.
Funkcje alar mu zależne od tem peratur zasila nia i zbiornika b uforowego.
• Regulacja pogodowa temperatury zasilania w układzie ogrzewania.
Reg ulacja typu za ł./wył., a ta kże regulacja p rędkości 1 lub 2 pomp o biegowych or az
ograniczenie temperatury powrotu zależne od
temperatury zewnętrznej. Ograniczenie przep ływu/mocy. Ochrona
przeciwzamrożeniowa oraz funkcja alarmu . Regulacja typu zał/wył. oraz
regulac ja prędkości 1 lub 2 po mp uzupełnian ia wody.
Sterowanie zasobnikiem uzupeł niania wody. Funkcja obniżania ciśnienia.
Monitorowanie ciśnienia i temperatury. Ochrona przeciwzamrożeniowa oraz
funkcja alarmu.
• Regulacj a pogodowa temp eratury zasi lania w 2 obiegach o grzewania.
Regulacja temperatury przepły wu zależna od temperatury zasilania. Sterowanie pompy
podwójn ej wody obie gowej. Ogr aniczeni e temperat ury powro tu zależne
zewnętrznej. Ograniczenie przepływu/mocy. Funkcja uzupełniania wody. Ochrona
przeciwzamrożeniowa oraz funkcja alarmu.
obiegó w ogrzewania / cie płej wody uży tkowej oparte n a zaawansowanym
sterowa niu kaskadowy m 2 wymienników c iepła (HEX). W re gulacji uwzglę dnione są
przep ływy stos ownie do charak terystyk z aworów aż do całkow itego odcięci a
przep ływu w nieuż ywanym obie gu wymiennik a HEX.
Opcjon alne ogranicze nie temperatur y powrotu zg. z kr zywą nachyl enia. Możliwość
ustawie nia planowaneg o przełącz ania na odwrócon ą pracę kaskadow ą (HEX-1 -
HEX-2 i HEX-2 - HEX-1). Dostępne wejścia sterowania zewnętrznego uruchomienia
HEX-1 i HEX-2. Sygnał ma gistrali M-B us może być używ any do ogranicz ania
przepływu/energii.
Do 6 wym ienników ciepła m oże być sterowanych k askadowo prze z 1, 2 lub 3
regulato ry ECL Comfort 310, każ dy wyposażo ny w klucz aplika cji A362; regulator y
ECL są poł ączone ze sobą z a pomocą magis trali ECL 485.
Funkcje alarmu związane z przepływem i temperaturą zasilania.
• Regulacja pogodowa temperatury zasilania w 2 obiegach ogrzewania.
Sterowanie pompą obiegową. Regulacja temperatury w pomieszc zeniu i
ograniczenie temperatury powrotu zależne od temperatury zewnętrznej.
Ograniczenie przepły wu/mocy.
• Regu lacja temperat ury podłąc zonego po str onie wtórnej o biegu CWU z ukł adem
ładowaniem zasobnikowym lub zasobnikiem z wbudowanym wymiennikiem ciepła.
Opcjon alna regulacja za ł./wył. w obi egu CWU z wymie nnikiem pojem nościowym
podłą czonym po stron ie pierwotnej .
Sterowani e pompą obiegow ą CWU. Ochrona pr zeciwzamroż eniowa oraz funk cja
alarmu.
• Regulacja pogodowa temperatury zasilania w obiegu ogrzewania.
Regulacja temperatury pr zepływu zależna od temperatury zasilania. Sterowanie
pompy podwó jnej wody obiegowej. Ograniczenie temperatury
powrotu zależne od temperatury zewnętrznej. Ograniczenie przepł ywu/mocy
Funkcja ograniczenia przepływu /mocy i uzupełniania wody.
• Regulac ja temperatur y obiegu CWU z cy rkulacją CWU, og raniczenie tempe ratury
powrotu i z mienny prior ytet CWU. Ochro na przeciwz amrożeniowa o raz funkc ja
alarmu.
Sterowanie pompą obiegową. Regulacja temperatury w pomieszczeniu
i ograniczenie temperatury powrotu zależne od temperatury zewnętrznej.
Ograniczenie przepły wu/mocy.
• Regulacj a temperatury o biegu CWU z cy rkulacją CWU, ogr aniczenie temp eratury
powrotu i z mienny priory tet CWU. Opcjo nalne sterowani e podgrzewani em CWU na
podstawie zapotrzebowania na CWU. Ochrona przeciwz amrożeniowa oraz funkcja
alarmu.
od tempe ratury
regulatora
2 x 3-punk towe,
2 x 2-punk towe
1 x 3-punk towy,
4 x 2-punk towe
1 lub 2 x 3-pu nktowe, 4 x
2-punk towe, 2 x 0–10 V PWM
1 x 3-punk towy,
7 x 2-punk towe*
lub
1 x sterowa nie sygnałem
napięci owym z zakres u 0–10
V, 7 x 2-punktow e*
2 x 3-punk towe,
7 x 2-punk towe*
2 x 3-punk towe, 2 x 0–10 V, 3
x 2-punk towe
2 x 3-punk towe,
5 x 2-punk towe
z
2 x 3-punk towe,
5 x 2-punk towe
3 x 3-punk towe,
5 x 2-punk towe
lub
3 x sterowa nie sygnałem
napięci owym z zakres u 0–10
V*, 5 x 2-punk towe
* ECA 32 modul szükséges
Nr kat.
087H380 0
087 H3814
087H 3847
087 H3818
087H380 4
087H3845
08 7H3813
087H3803
087H 3810
AI155886473192pl-000602
© Danfoss | 2020.03 | 37
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Klucze aplikacji ECL (cd.):
Typ Opis typu aplikacji Sygnał y wyjściowe
A377
A390 • Regulacja pogodowa temperatury zasilania w maksymalnie trzech
Każdy w ymieniony pow yżej numer kat alogowy ty pu aplikacji zaw iera 1 klucz apl ikacji ECL,
1 instrukc ję montażu i 1 kompl et poradników uż ytkownika w róż nych językach .
PCzujn iki temperatur y Pt 1000 (IEC 751B, 1000 Ω/0° C):
Typ Oznaczenie Nr kat.
ESMT Czujnik temperatury zewnętrznej 08 4N1012
ESM-10 Czujnik temperatury pomieszczenia 087 B116 4
ESM -11 Czujnik temperatury powierzchni rury 087 B1165
ES MB-12 Czujnik uniwersalny 0 87 B118 4
ESMC Czujnik temperatur y powierzchni rur y z przewodem o długości 2 m 087N0011
ESMU -100 Czujnik zanurzeniowy 100 mm, miedziany 087 B118 0
ESM U-250 Czujnik zanurzeniowy 250 mm, miedziany 0 87B 1181
ESMU -100 Czujnik zanurzeniowy 100 mm, ze stali nierdzewnej 087B1182
ESM U-250 Czujnik zanurzeniowy 250 mm, ze stali nierdzewnej 0 87B 1183
• Regulacja pogodowa temperatury zasilania w 2 obiegach ogrzewania.
Sterowanie pompą obiegową. Regulacja temperatury w pomieszczeniu i
ograniczenie temperatury powrotu zależ ne od temperatury zewnętrznej.
Ograniczenie przepływu/mocy.
• Regula cja temperatur y obiegu CWU z u kładem z łado waniem zasobn ikowym
lub z wbudowanym wymiennikiem pojemnościowym. Sterowanie pompą
cyrkulacyjną CWU. Opcjonalna regulacja temperatury podgrzewu CWU.
Ochrona przeciwzamrożeniowa oraz funkcja alarmu.
obiegach ogrzewania. Regulacja temperatury pomieszczenia i
ograniczenie temperatury powrotu. Obiegi grzewc ze pracują
niezależnie równolegle lub obieg 2 i 3 podrzędnie pod obiegiem 1.
Regulacja temperatury zasilania w maksymalnie trzech obiegach
chłodzenia.
Regulacja temperatury pomieszczenia i ograniczenie temperatury
powrotu.
Obiegi chłodzenia pracują niezależnie równolegle lub obiegi 2 i 3
podrzędnie pod obiegiem 1.
Regulacja temperatury obiegu ładowania zbiornika CWU. Regulacja
temperatury podgrzewu CWU. Ograniczenie temperatury powrotu.
Możliwy priorytet CWU.
Funkcje alarmu związane z temperaturą zasilania.
Opcjonalne sterowanie zaworami regulacyjnymi z siłownik iem za
pomocą sygnału analogowego, 0 - 10 V, (tylko 3 x obwód grzewczy).
regulatora
3 x 3-punk towe,
5 x 2-punktowe
3 x 3-point, 3 x 0 - 10
Volt, 5 x 2-point
Nr kat.
08 7H3817
087H3815
Typowe zamówienie; typy:
Referencje, dodatkowe
produkty/oprogramowanie:
Akcesoria i części zamienne:
Kieszeń Zanurzeniowa, ze stali nierd zewnej 100 mm, dla typu E SMU-100, Cu (087B1180) 087 B119 0
Kieszeń Zanurzeniowa, ze stali nierd zewnej 250 mm, dla typu ESMU-250, Cu (087B1181) 08 7B11 91
Kieszeń Zanurzeniowa, ze stali nierdzewnej 100 mm, dla typu ESMB -12, (087B1184) 087 B1192
Kieszeń Zanurzeniowa, ze stali nierdzewnej 250 mm, dla typu ESMB-12, (087B1184) 087B1193
Regulator ECL Comfort Podstawa Klucz
ECL 310, 230 V AC
ECL 310 B, 230 V AC
ECL 310, 24 V AC
ECL Portal Dostęp do regulatora ECL Comfort 310 za
ECL Tool Oprogramowanie dla laptopa. Regulator ECL
Serwer OPC
do
regulatora
ECL 310
pośrednictwem pr zeglądarki internetowej. Po
skonfigurowaniu konta, dostęp do regulatora ECL
Comfort 310 można uz yskać także z poziomu smartfona.
210/296/310 podłączony be zpośrednio do lapto pa
umożliwia podgląd danych takich jak
parametrów, raporty z uruchamiania.
W przy padku ECL Comfort 310 (połąc zenie Modbus lub
TCP Ethernet).
aplikacji
A2xx
A3xx
Panel zdalnego
sterowania
Moduł ECA 30
Moduł ECA 31
np. listy
Czujniki temperatury Siłowniki/
ESMT (zewnętrzny)
ESM-11 (powierzchni
rury)
ESMC (powierzchni
rury)
ESMU (zanurzeniowy)
ESM-10 (temperatury
pomieszczenia)
ESMB-12 (uniwersalny)
Patrz odrębny arkusz informacyjny.
Comfort
Pobierz z Internetu.
Patrz odrę bny arkusz informac yjny i
pobierz z Internetu.
zawory
Patrz
dedykowana
dokumentacja.
38 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Zasada działania
A
B
Monochromatyczny wyświetlacz graficzny (A)
wskazuje wszystkie wartości temperatur oraz
informacje o statusie i służy do ustawiania
parametrów regulacji. Wyświetlacz regulatora jest
podświetlany. Możliwy jest wybór różnych opcji
wyświetlania. Nawigowanie, wyszukiwanie i
wybieranie pozycji menu odbywa się za pomocą
pokrętła wielofunkcyjnego (B).
Przykłady wyświetlanych ekranów:
Panele zdalnego sterowania ECA 30/31 służą do
zdalnego wprowadzania nastaw z pominięciem
regulatora ECL Comfort. Za pomocą
wbudowanego
pomieszczeniu temperaturę
skorygować w celu utrzymania
pomieszcze nia w trybie komfortu
Urządzenia ECA 30/31, podobnie jak ECL
Comfort 310, obsługiwane są za pomocą
i są wyposażone w podświetlany wyświetlacz.
czujnika temperatury w
zasilania można
stałej temperatu ry
lub oszczędzania.
pokrętła
AI155886473192pl-000602
© Danfoss | 2020.03 | 39
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Działanie
Funkcje ogólne:
• Regulator ECL Comfort 310 wyposażony jest we
wszystkie funkcje, jakie powinien posiadać nowoczesny,
elektroniczny regulator temperatury stosowany w
aplikacjach CO i CWU.
• Regulator ten może działać jako nadrzędny lub
podrzędny w układach z nadrzędnymi/podrzę dnymi
regulatorami ECL Comfort 210/310.
• Klucz aplikacji ECL zawiera oprogramowanie
aplikacyjne umożliwiające elastyczną konfigurację.
Ponadto
wykonywana
• Regulator ECL Comfort 310 oprócz funkcji
standardowych
i alarmu.
• Wbudowany zegar automatycznie przełącza czas
z letniego na zimowy oraz włącza harmonogram
tygodniowy i świąteczny.
• W większości aplikacji dostępna jest funkcja ochrony
siłownika zapewniająca stabilność regulacji i
zwiększoną żywotność zaworu regulacyjnego z
siłownikiem. W okresach braku zapotrzebowania na
ciepło zawór regulacyjny z siłownikiem jest
uruchamiany dla uniknięcia zablokowania.
• Regulacja według harmonogramu (tryb komfortu i
oszczęd zania) jest opart a na programie tygo dniowym.
Program świąte czny umożliwia wyb ranie dni z trybem
pracy komfortu lub oszczędzania.
• Regulator ECL Comfort 310 może realizować funkcję
ograniczenia mocy lub przep ływu, odbierając impulsy
z ciepłomierza lub przepływomierza. Alternatywnie
dane z ciepłomierza lub przepływomierza mogą być
przesyłane za pośrednictwem sieci M-bus.
• W wielu aplikacjach wejścia analogowe (0–10 V) są
konfigurowane między innymi do pomiaru ciśnienia.
Skalowanie ustawiane jest w regulatorze.
• Niektóre aplikacje s ą konfigurowane do obsługi we jść
cyfrowych. Ta funkcja może być wykorzystywana do
włączania przez przełącznik zewnętrzny trybu pracy
komfortu lub oszczędzania, bądź sterowania na
podstawie sygnału przełącznika przepływu.
• Parametry regulac yjne, zakres prop orcjonalności (Xp),
stała całkowania (Tn), czas przejścia zaworu
regulacyjnego
mogą być ustawiane osobno dla każdego wyjścia
(regulacja 3-punktowa).
• W niektórych aplikacjach zawory regulacyjne
z siłowniki em można sterować sygn ałem napięciow ym
z zakresu 0–10 V.
• Kilka aplikacji spełnia wymagania dotyczące funkcji
uzupeł niania wody i/lub sterowa nia pompy podwójnej.
• Niektóre aplikacje mogą sterować prędkością
obrotową pomp obiegowych za pomocą sygnału
0–10 V lub PWM.
aktualizacja oprogramowania regulatora jest
automatycznie w razie potrzeby.
wypos ażony jest też w funkcje rejes tru
z siłowniki em oraz strefa neutra lna (Nz)
Funkcje ogrzewania:
• Krzywa gr zewcza (przeds tawiająca zależność mi ędzy
temperaturą zewnętrzną i wymaganą temperaturą
zasilania) jest określana przy użyciu 6 punktów
współr zędnych lub wartości nachy lenia. Można ustawić
ograniczenie maksymalnej/minimalnej wymaganej
temperatury zasilania.
W niektórych podwersjach aplikacji (np. A337, A347,
A367, A375 i A377) wymaganą temperaturę zasilania
można ustawić za pomocą napięcia z zakresu 0–10 V.
• Ograniczenie temp eratury powrotu może być z ależne
od temperatury zewnętrznej lub mieć stałą wartość.
• Funkcja wyłączenia letniego przy wysokiej
temperaturze zewnętrznej może wył ączyć ogrzewanie
i pompę obiegową .
• W oparciu o temperaturę pomieszczenia regulator
ECL Comfort 310 może korygowa ć żądaną temperaturę
zasilania tak, aby zwiększyć poziom komfortu.
• Funkcja optymalizacji zapewnia osiągnięcie
temperatury
niższa temperatura zewnętrzna, tym szybciej
następuje załączenie ogrzewania).
• Funkcja narastania powoduje łagodne (dla sieci
cieplnej) włączenie ogrzewania.
• Funkcja wzmocnienia powoduje szybkie włączenie
ogrzewania (układy kotłowe).
• Pompa obiegowa załączana jest zgodnie
z zapotrzebowaniem na ciepło i ochroną
przeciwzamrożeniową. W okresach braku
zapotrzebowania na ciepło pompa obiegowa jest
uruchamiana okresowo dla uniknięcia zablokowania.
• Funkcja oszczędzania daje dwie możliwości:
· niższą temperaturę zasilania ze stałą redukcją lub
redukcją zależną od temperatury zewnętrznej (im
niższa temperatura zewnętrzna, tym mniejsza
redukcja),
· wyłączenie ogrzewania przy aktywnej ochronie
przeciwzamrożeniowej.
Funkcje CWU:
• Funkcja Auto Tuning umożliwiająca automatyczne
ustawienie parametrów regulacji stałej temperatury
CWU jest wb udowana w aplikacjach A217, A 266, A368
i A376. Poprawność działania funkcji Auto Tuning jest
osiągana tylko w przypadku zastosowania
zatwierdzonych
Danfoss typu VB 2 i VM 2 z charakterystyką split
(dzieloną), a także zaworów o charakterystyce
logary tmicznej, np. VF i VFS.
• Funkcja antybakteryjna może być realizowana zgodnie
z harmonogramem.
• Obieg ogrzewania m oże mieć zmienny prior ytet CWU
komfortu w wymaganych okresach (im
zaworów regulacyjnych, np. firmy
.
Komunikacja
40 | © Danfoss | 2020.03
Regulator ECL Comfort 310 wyposażono w:
• Magistralę ECL 485 bez izolacji galwanicznej do
komunikacji zamkniętej pomiędzy regulatorem
nadrzędnym, podległym i zdalnym panelem
sterowania.
• Magistrala RS 485 z izolacją galwaniczną do
komunikacji w standardzie Modbus z systemami
SCADA.
• Magistralę M-bus bez izolacji galwanicznej do
komunikacji M-bus z licznikami.
• USB typu B dla ECL Tool (pro gram na komputer PC).
• Ethernet, złącze RJ45 do komunikacji TCP / IP z
Internetem (ECL Portal)
Połączenia nadrzędne/podrzędne
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Języki
Język menu można wybrać spośród ok. 22
dostępnych
języków. Patrz „Lista języków”.
Ponadto język angielski jest zawsze ładowany
równolegle z wybranym językiem.
Dane ogólne Dane regulatorów ECL Comfort i paneli zdalnego sterowania:
ECL Comfort 310/310B ECA 30/31
Temperatura otoczenia 0–55°C
Temp. transportu i przechowywania -40–70°C
Montaż Należy unikać montażu, jeśli w ystępuje ryzyko kondensacji (skraplania się)
Montaż Do montażu pionowo na ścianie i w
Złącza Zaciski w podstawie Zaciski w podstawie
Liczba wejść łącznie 8:
Typ czujnika temperatury Pt 1000 (1000 Ω przy 0°C), IEC 751B
Wejście cyfrowe Możliwe podwy ższenie 12 V
Wejście analogowe 0–10 V, rozdzielczość 9 bitów Wejście impulsowe (wybrane aplikacje) Do funkcji monitorowania: 0,01 – 200Hz
Masa 0,46/0,42 kg 0 ,14 kg
Wyświetlacz (dotyczy tylko regulatora
ECL Comfort 310 i ECA 30/31)
Zmiana ustawień (dotyczy tylko
regulatora ECL Comfort 310 i ECA 30/31)
Zmiana ustawień (dotyczy regulatora
ECL Comfort 310 B)
Rejestracja danych Do 10 dni dla 14 parametrów
Maks. c zas podtrzymania dla czasu i daty 72 godziny Kopia zapasowa ustawień i danych Pamięć flash Pamięć flash
Stopień ochrony IP 41 IP 20
— znak zgodności z normami
Regulacja temperatury Zgodnie z normą EN 60730
*) Konfigurowanie podczas ładowania aplikacji.
położeniu poziomym na szynie DIN (35
mm)
6 czujników temperatury
4*) czujnik Pt 1000, cyfrowy, analogowy
lub impulsowy
Zakres: -60–150°C
Akty wacja wejścia cyfrowego musi
zostać przeprowadzona przy użyciu
przełącznika/styku bezpotencjałowego.
Do funkcji ograniczania: Minimum 1Hz
(zalecana) i regularnymi pulsami w celu
utrzymania stabilnej regulacji
Monochromatyczny, graficzny, z podświetleniem
128 × 96 punktów
Tryb wyświetlania: Czarne tło, biały tekst
Pokrętło z intuicyjną funkcją „naciśnij i obróć”
ECA 30/31
EMC (dyrektywa o kompatybilności elektromagnetycznej)
LVD (dyrektywa niskonapięciowa)
RoHS (dyrek tywa w sprawie ograniczenia stosowania niektór ych niebezpiecznych
substancji)
Do montażu pionowo na ścianie i w
położeniu poziomym lub w otworze
panelu
-
Alternatywnie dla wbudowanego
czujnika
temperatury w pomieszczeniu:
Pt 1000 (1000 Ω prz y 0°C),
IEC 751B
-
-
AI155886473192pl-000602
Klucz aplikacji ECL:
Typ pamięci Pamięć flash
Segmentacja Część 1: Dane aplikacji, bez możliwości wprowadzania zmian
Część 2: Ustawienia fabryczne, bez możliwości wprowadz ania zmian
Część 3: Aktualizowanie oprogramowania regulatora ECL Comfort, bez możliwości
wprowadzania zmian
Część 4: Ustawienia użytkownika, możliwość wprowadzania zmian
Aplikacje Klucze A2xx działają z regulatorami ECL Comfort 210 i ECL Comfort 310
Klucze A3xx działają wyłącznie z regulatorami ECL Comfort 310
Funkcja blokady Jeśli klucz aplikacji nie jest włożony do regulatora ECL Comfor t, ustawienia mogą
zostać wyświetlone, ale ich zmiana jest niemożliwa.
Języki menu Jęz yk menu można wybrać spośród ok. 22 dostępnych języków. Patrz „Lista
ję zyk ów”.
© Danfoss | 2020.03 | 41
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Dane szyny komunikacyjnej ECL 485:
Przeznaczenie Tylko do połączeń wewnętrznych międz y regulatorami ECL
Podłączenie Zaciski w podstawie
Typ kabla Kabel ekranowany, skrętka 2-żyłowa,
Maks. długość całkowita kabla (kabel szyny + kable
czujników)
Maks. liczba podłączonych podrzędnych ECL Liczba paneli z unikatowymi adresami (1–9): 9
Maks. liczba podłączonych paneli zdalnego sterowania 2
Dane przesyłane z regulatora nadrzędnego Data
Dane przesyłane z adresowanego regulatora podrzędnego Wymagana temperatura zasilania z każdego obiegu
Dane przesyłane z ECA 30/31 • Rzeczywista i wymagana temperatura pomieszczenia
Comfort 210/296/310 a panelami ECA 30/31. (szyna Danfoss)
Bez izolacji galwanicznej
Przekrój min.: 0,22 mm (AWG 24).
Przykłady:
LiYCY 2 × 2 × 0,25 mm2 (AWG 24) lub Ethernet CAT5
200 m ogółem (łącznie z kablami czujników)
Liczba paneli z adresem „0”: 5
Godzina
Temp. zewnętrzna
Temperatura wymagana pomieszczenia
Sygnał priorytetu CWU
• Tryb przełącznika funkcji
• (ECA 31) Wilgotność względna
Dane dotyczące komunikacji w standardzie Modbus:
Przeznaczenie Do systemu SCADA
Podłączenie Zaciski 34 i 35 w podstawie. Odniesienie Modbus (zacisk 36)
Protokół Modbus RTU
Typ kabla Kabel ekranowany, skrętka 2-żyłowa + sygnał GND.
Maks. długość kabli szyny 1200 m (zależnie od t ypu kabla i instalacji).
Szybkość komunikacji Półdupleks.
Tryb szeregowy Dane 8-bitowe, kontrola parzystości i 1 bit stopu.
Sieć Zgodnie ze standardową komunikacją szeregową Modbus,
musi być podłączone.
Z izolacją galwaniczną (500 V).
Przekrój min.: 0,22 mm2 (AWG 24).
Przyk ład: LiYCY 2 × 2 × 0,25 mm2 (AWG 24)
9,6 Kbit/s (domyślnie) / 19,2 Kbit/s / 38,4 K bit/s
Implementation Guide V1.0.
Dane komunikacji M-bus:
Przeznaczenie Podłączenie do ciepłomierzy, max. 5 ciepłomierzy
Podłączenie Zaciski 37 i 38 w podstawie.
Nadrzędny M-Bus zg. z DS/EN 1434-3: 1997
Typ kabla 2 x 0,8 mm2
Maks. długość kabla 50 m
Prędkość transmisji 300 bodów (regulowana)
Czas aktualizacji 60 s (regulowany)
Funkcja bramy Umożliwia systemowi ECL Portal bezpośrednie odczy tywanie
Obsługiwane ciepłomierze Infocal 6 oraz wiele innych marek i typów.
Przesyłane dane ciepłomierzy W zależności od typu ciepłomierza:
Rekomendacje: Danfoss rekomenduje ciepłomierze zasilane prądem
Bez izolacji galwanicznej
Przyk ład: JY(St)Y 2 x 0,8 mm2 (nie skrętka)
wskazań z ciepłomierzy
Informacje o innych ciepłomierzach — na zamówienie
• Temp. zasilania po stronie pierwotnej
• Temp. powrotu po stronie pierwotnej
• Przepł yw aktualny/przepły w zakumulowany
• Aktualna moc grzewcza
• Zakumulowana energia cieplna
przemiennym 230 V AC
Dane komunikacji USB:
USB CDC (Communication Device Class) Tylko w celach serwisowych
Modbus pr zez USB Komunikacja podobna do szeregowej Modbus,
Połączenie, typ kabla Standardowy kabel USB (USB A - ------- USB B)
(wymagany sterownik Windows, umożliwiający rozpoznanie
regulatora ECL jako wirtualnego portu COM)
ale z uproszczoną synchronizacją
42 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Dane komunikacji Ethernet (Modbus/TCP):
Przeznaczenie Do systemu SCADA
Podłączenie Złącze żeńskie RJ45
Protokół Modbus/TCP
Typ kabla Standardowy kabel Ethernet (CAT 5)
Max. długość kabli szyny Zgodnie ze standardem Ethernet
Automatyczne wykrywanie skrzyżowania Włączone
Domyślny adres Ethernet (adres IP) 192.168 .1.100
Numer portu 502 (port Modbus/TCP)
Liczba połączeń 1
Bezpieczeństwo Musi być z apewnione przez infrastrukturę sieci Ethernet
Port A: USB (wtyczka żeńska typu B)
Port B: Ethernet (RJ45, wtyczka żeńska)
Port C: Klucz aplikacji ECL
Lista języków
Porównanie z regulatorem
ECL Comfort 210/296
bułgarski estoński łotewski słowacki
chorwacki fiński litewski słoweński
czeski francuski polski hiszpański
duński niemiecki rumuński szwedzki
holenderski węgierski rosyjski
angielski włoski serbski
The selected language + English is uploaded at application upload.
ECL Comfort 310 ECL Comfort 210 ECL Comfort 296
Komunikacja M-bus Tak Nie Ta k
Złącze Modbus Tak, z izolacją galwaniczną Tak, bez izolacji
Ethernet Tak, złącze RJ45, Modbus/ TCP. Dla
Wejścia 10 8 8
Wyjścia przekaźnikowe 6 4 4
Wyjścia siłownika zaworu 3 x 3-punktowe 2 x 3-punktowe 2 x 3-punk towe
Rozszerzenie wejść/wyjść Tak, moduł ECA 32, zamontowany
Klucze aplikacji A2x x i A3xx A2xx A2xx
Wymiar y części przedniej
(szer. x wys., w mm)
Zasilanie 230 V i 24 V 230 V 230 V
rozwiąz ań SCADA i systemu ECL
Portal
w podstawie.
• 6 wejść
• 2 wejścia impulsowe
• 3 wyjścia analogowe (od 0 do
10 V)
• 4 przekaźnik i
Alternatywa, ECA 35:
• 2 wejścia
• 2 wejścia impulsowe
• 3 wyjścia analogowe (od 0 do
10 V)
• 4 wyjścia PWM
• 4 przekaźnik i
220 x 110 220 x 110 144 x 96
galwanicznej
Nie Tak, złącze RJ45, Modbus/
Nie Nie
Tak, z izolacją galwaniczną
TCP. Dla rozwiązań SCADA i
systemu ECL Portal
AI155886473192pl-000602
© Danfoss | 2020.03 | 43
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji

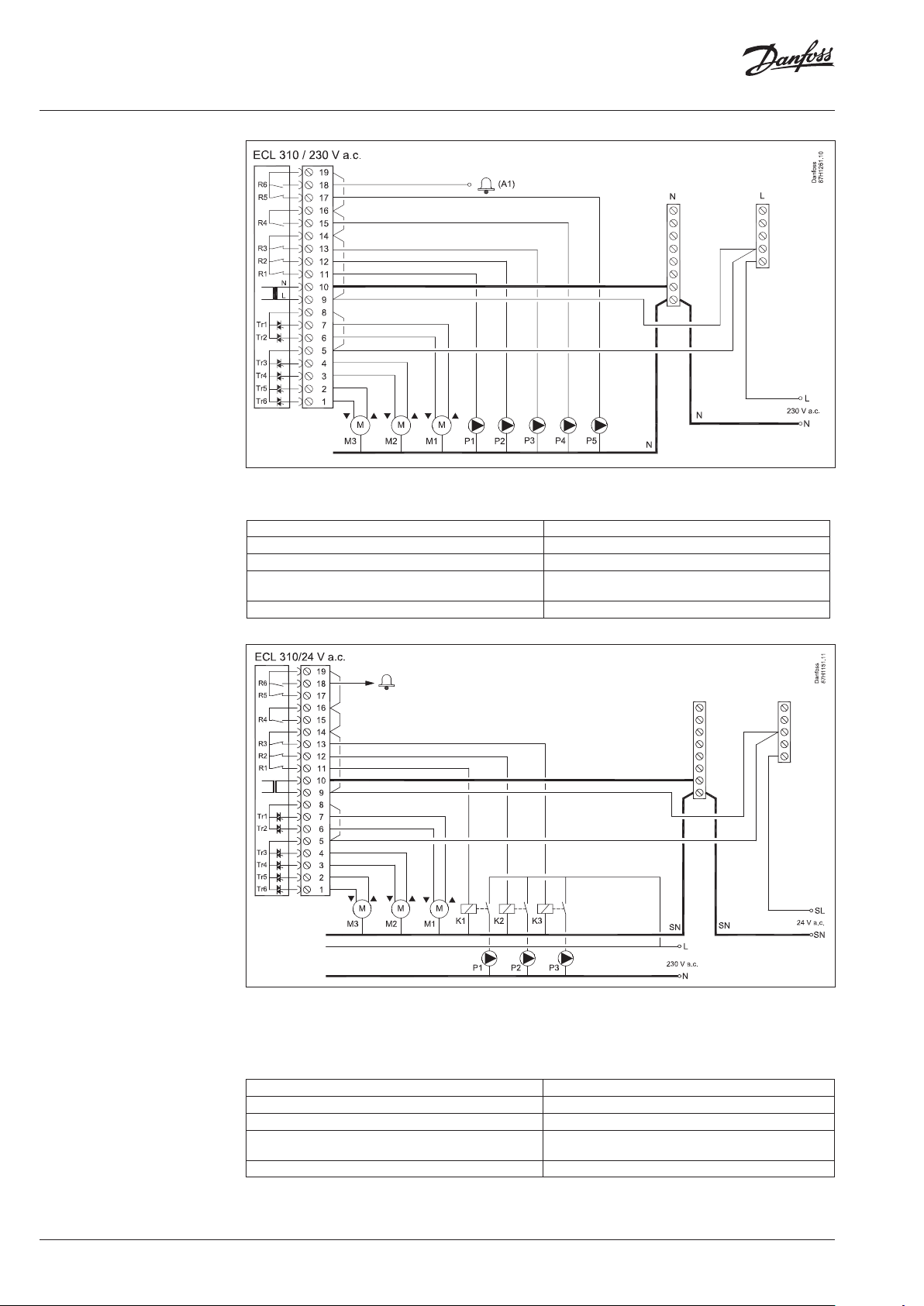

Podłączenia elektryczne 230 V AC
Przykład podłączenia elektrycznego regulatora ECL Comfort 310
Zasilanie 230 V AC - 50 Hz
Zakres napięcia 207 do 244 V AC (IEC 60038)
Zużycie energii 5 VA
Max. obciążenie wyjść przekaźników 4(2) A - 230 V AC (4 A dla obciążenia rezystancyjnego,
Maksymalne obciążenie wyjść triaka dla siłowników 0,2 A - 230 V AC
2 A dla obciążenia indukcyjnego)
Podłączenia elektryczne 24 V AC
Przykład podłączenia elektrycznego regulatora ECL Comfort 310
Nie należ y podłączać komponentów zasilanych napięciem 230 V AC bezpośrednio do sterownika zasilanego napięciem 24 V
AC. Stosować dodatkowe przekaźniki (K) do oddzielenia napięcia 230 V AC od 24 V AC.
Zasilanie 24 V AC - 50 Hz
Zakres napięcia od 21,6 do 26,4 V AC (IEC 60038)
Zużycie energii 5 VA
Max. obciążenie wyjść przekaźników 4(2) A - 24 V AC (4 A dla obciążenia rezystancyjnego,
2 A dla obciążenia indukcyjnego)
Maksymalne obciążenie wyjść triaka dla siłowników 1 A - 24 V AC
44 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Podłączenia elektryczne
- wejścia
Podłączenia elektryczne panel zdalnego sterowania
ECA 30/31
Podstawa
Wymiary
Podłączenia elektryczne regulatora ECL Comfort 310/310B i ECA 30/31
Zasilanie Z szyny komunikacyjnej ECL 485
Zużycie energii 1 VA
Zewnętrzny czujnik temperatury w pomieszczeniu Pt 1000 (ESM-10), zastępuje wbudowany czujnik temperatury
pomieszczenia
Tylko ECA 31 Z czujnikiem wilgotności, do zastosowań specjalnych
Podstawa regulatora ECL Comfort 310 (może być używana również z regulatorem ECL Comfort 210).
AI155886473192pl-000602
ECL Comfort 310
© Danfoss | 2020.03 | 45
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
ECL Comfort 310B
Otwór do montażu regulatora
ECA 30/31 w przedniej części
panelu
ECA 30 / 31
ECA 32
Ramka (nr katalogowy 087H3236) jest
umieszczana w otworze (139 × 93 mm),
w którym jest montowany moduł ECA 30/31.
46 | © Danfoss | 2020.03
AI155886473192pl-000602
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Tekst ofertowy Regulator elektroniczny do regulacji ogrzewania i ciepłej wody użytkowej
1a
Elektroniczny regulator pogodowy do regulacji temperatury zasilania w instalacjach ogrzewania i
ciepłej wody użytkowej.
Pokrętło z funkcją „naciśnij i obróć”, podświetlany wyświetlacz graficzny i obsługa za pośrednictwem
menu dostępnym w językach lokalnych.
Regulator może obsługiwać wiele aplikacji ładowanych za pośrednictwem kluczy oprogramowania
aplikacyjnego.
1b
•
Ustawianie krzywej grzewczej wg 6 współrzędnych lub jako nachylenie krzywej grzewczej.
• Ograniczenie temperatury zasilania.
• Regulacja temperatury w pomieszczeniu oraz okresy komfortu/oszczędzania zgodne
z harmonogramem tygodniowym.
• Harmonogram świąteczny.
• Ograniczenie temperatury powrotu jako wartość stała (CWU) lub stosowanie do temperatury
zewnętrznej (ogrzewanie).
• Sterowanie pompami zgodne z zapotrzebowaniem na ciepło i ochroną przeciwzamrożeniową.
• Funkcje alarmu i rejestr dla wszystkich czujników.
• Sterowanie ręczne poszczególnymi wyjściami.
• Komunikacja: M-bus (do 5 metrów), Modbus, Ethernet (np. połączenie internetowe z ECL Portal),
ECL 485 (wewnętrzna magistrala danych).
• Złącze zapewniające uruchamianie/serwis z poziomu komputera PC.
• 6 wejść czujników temperatury (Pt 1000).
• 4 konfigurowalne wejścia związane z aplikacjami.
• 6 wyjść przekaźnikowych.
• 3 pary wyjść elektronicznych zapewniające pracę zaworu regulacyjnego z siłownikiem bez zakłóceń.
Panel zdalnego sterowania ECA 30/31:
• Wielofunkcyjne pokrętło „naciśnij i obróć”, podświetlany wyświetlacz graficzny
• Zintegrowany czujnik temperatury pomieszczenia
• Zintegrowany czujnik wilgotności (tylko ECA 31)
Moduł rozszerzający ECA 32 zapewnia:
• 6 dodatkowych wejść konfigurowalnych
• 2 liczniki impulsów
• 4 wyjścia przekaźnikowe
• 3 wyjścia analogowe
Moduł rozszerzający ECA 35 zapewnia:
• 2 dodatkowe wejścia konfigurowalne
• 2 liczniki impulsów
• 4 wyjścia przekaźnikowe
• 3 wyjścia analogowe
• 4 wyjścia PWM
1c
Dane podstawowe:
• Napięcie zasilania, 230 V AC, 50 Hz: ECL 310 i ECL 310 B
• Napięcie zasilania, 24 V AC, 50 Hz: ECL 310
• Pobór mocy: max. 5 VA
• Temperatura otoczenia: od 0 do 55°C
• Temperatura przechowywania: od -40 do 70°C
2
Charakterystyka produktu:
• Klasa ochrony: IP 41
• Wbudowany adapter do szyny DIN
• Wymiary (wraz z podstawą): dł. * szer. * wys., 220 * 110 * 80 mm
• Numer katalogowy: ECL Comfort 310, 230 V: 087H3040
• Numer katalogowy: ECL Comfort 310B, 230 V: 087H3050
• Numer katalogowy: ECL Comfort 310, 24 V: 087H3044
• Numer katalogowy: Podstawa do regulatora ECL Comfort 310/310B: 087H3230
• Numer katalogowy: ECA 30: 087H3200
• Numer katalogowy: ECA 31: 087H3201
• Numer katalogowy: ECA 32: 087H3202
• Numer katalogowy: ECA 35: 087H3205
• Numer katalogowy klucza aplikacji zależy od preferowanej aplikacji
AI155886473192pl-000602
© Danfoss | 2020.03 | 47
Arkusz informacyjny Regulator ECL Comfort 310, panele zdalnego sterowania ECA 30/31 oraz klucze aplikacji
Dodatkowa dokumentacja regulatora ECL Comfort 310, modułów i akcesoriów dostępna jest na stronie http://heating.danfoss.pl/
lub http://store.danfoss.pl/
48 | © Danfoss | DHS-SMDBT/DK | 2020.03
AI155886473192pl-000602
Loading...
