Fişă tehnică

Regulatorul ECL Comfort 310,

Proiectat în Danemarca

unităţile tip telecomandă ECA 30/31 şi cheile de programare

Descriere

Seria de regulatoare ECL Comfort 310

ECL 310

ECL Comfort 310 este un regulator electronic de temperatură cu comp ensare climatică din familia de regulatoare ECL Comfort, pentru utilizarea în sistemele de înc ălzire, termoﬁcare şi răcire. Economia de energie poate ﬁ obţinută prin controlul corect al temperaturii pe tur în cadrul sistemelor de încălzire şi răcire. Pot ﬁ controlate până la 4 circuite.

Funcţia de compensare climatică din cadrul regulatoarelor ECL Comfort măsoară temperatura exterioară şi controlează corespunzător temperatura pe tur din sistemul de încălzire. Sistemul de încălzire cu compensare climatică măreşte nivelul de confort şi economiseşte energie.

Regulatorul ECL Comfor t 310 este conﬁgurat pentru o varietate de aplicaţii prin intermediul unei chei de programare ECL.

Portalul ECL cu interfaţă web stabileşte comunicaţii cu ECL Comfort 310 în scopul obţinerii unui instrument SCADA (Supervisory Control And Data Acquisition - Comandă supe rvizor şi achiziţii de date) la cheie, eﬁcient şi uşor de folosit de către toţi utilizatorii, personalul de service şi la momentul punerii în func ţiune. Nivelul de service po ate ﬁ mărit şi/sau costurile de ser vice pot ﬁ micşorate. Instalaţia de încălzire şi/sau răcire este accesibilă virtual de oriunde şi în orice moment prin intermediul laptopurilor sau telefoanelor smartphone, fapt care creşte nivelul ser viciilor şi reduce timpul de răspuns la alarme.

Software-ul instrumentului ECL pentru regulatorul ECL Comfort 310 oferă posibilitatea unei comenzi alternative la distanţă folosind Portalul ECL şi software-ul serverului OPC.

Regulatorul ECL Comfort 310 este proiectat pentru temperaturi de confort, consum optim de energie, instalare ușoară prin intermediul cheii de programare ECL (Plug-and-Play) și operare intuitivă.

Economia îmbunătăţită de energie este facilitată prin compensarea climatică, reglarea temperaturii conform programării orare, optimizare, precum şi prin

limitarea temperaturii, debitului şi puterii pe

retur.

Regulatorul ECL Comfort 310 este operat cu uşurinţă folosind un selector (buton multifuncţional) sau o unitate tip telecomandă (RCU). Selectorul şi aﬁşajul cu iluminare de fundal îndrumă utilizatorul prin meniurile text corespunzătoare limbii selectate.

Regulatorul ECL Comfort 310 este prevăzut printre altele cu ieşire electronică pentru controlul vanei motorizate, ieşire pe releu pentru controlul pompei de recirculare /vanei de comutare, precum şi cu o ieşire de alarmă.

Pot ﬁ conectaţi 6 senzori de temperatură Pt 1000. În plus, la încărcarea aplicaţiei sunt conﬁgurate 4 intrări. Conﬁguraţia poate ﬁ: intrare senzor de temperatură Pt 1000, intrare analogică (0 – 10 V) sau intrare digitală.

În funcţie de aplicaţie, unul dintre modulele de extensie interne ECA 32 sau ECA 35 (introdus în unitatea de bază a regulatorului) poate furniza semnale suplimentare de intrare și ieșire.

AI155886473192ro-000602| 1

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

Descriere (continuare)

Cheie de programare ECL şi aplicaţii:

Carcasa este proiec tată pentru montare pe perete şi pe şină DIN. Este disponibilă şi o variantă ECL Comfort 310B (fără aﬁşaj şi selector). Se poate utiliza pentru montarea în interiorul unui panou şi se operează prin intermediul RCU ECA 30/31, care poate ﬁ amplasată în faţa panoului.

Regulatorul ECL Comfort 310 poate funcţiona ca dispozitiv autonom și poate stabili comunicaţii cu până la două telecomenzi și cu un modul de extensie ECA 32 sau ECA 35 cu intrări/ieșiri suplimentare.

Regulatorul ECL Comfort 310 poate, de asemenea, să funcţioneze cu maximum 2 telecomenzi, cu ECA 32/35 și alte regulatoare ECL Comfort 210/296/310 prin intermediul magistralei de comunicaţii ECL 485.

Conexiunea Ethernet este integrată în regulator. Mai mult, sunt integrate comunicaţiile Modbus cu sistemele SCADA (Supervisory Control and Data Acquisition - Comandă supervizor și achiziţii de date) și comunicaţiile M-bus cu contoarele de căldură.

Diferitele chei de programare ECL permit hardware-ului ECL Comfort 310 să ruleze cu uşurinţă diferite aplicaţii. Regulatorul ECL Comfort 310 este încărcat cu aplicaţia dorită prin intermediul cheii de programare ECL, care conţine informaţii despre aplicaţii (schemele elementare de aplicaţii sunt redate pe aﬁșaj), limbi, setări din fabrică și ﬁrmware.

Unitatea tip telecomandă (RCU):

Telecomenzile (RCU) ECA 30 și ECA 31 se utilizează pentru controlul temperaturii camerei și supracontrolul regulatorului ECL Comfort 310. Aﬁşajul este prevăzut cu iluminare de fundal. Telecomenzile RCU sunt conectate la regulatoa rele ECL Comfort prin intermediul a 2 perechi de cabluri torsadate pentru comunicaţii şi alimentare electrică (magistrala de comunicaţii ECL 485).

Regulatorul ECA 30/31 dispune de un senzor integrat pentru temperatura camerei. Pentru substituirea senzorului de temperatură integrat este posibilă conectarea unui senzor extern pentru temperatura camerei.

Mai mult, ECA 31 dispune de un senzor de umiditate relativă integrat, iar semnalul este folosit în aplicaţiile relevante. Se pot conecta maxim 2 unităţi RCU pe magistrala de comunicaţii ECL 485. O unitate RCU poate monitoriza max. 10 regulatoare ECL Comfort (sistem master/ slave).

Cheile de programare ECL seria A2xx pot ﬁ utilizate în ECL Comfort 210, ECL Comfort 296 şi ECL Comfort 310. Majoritatea cheilor de programare A2xx asigură funcţionalităţi extinse când sunt utilizate în ECL Comfort 310, de exemplu senzorii suplimentari de temperatură şi comunicaţia M-bus. Cheile de programare ECL, seria 3xx pot ﬁ utilizate numai la ECL Comfort 310.

Parametrii aplicaţiei sunt stocaţi în regulator, neﬁind afectaţi de o eventuală cădere de tensiune. Cheile de programare ECL relevante pentru regulatorul ECL Comfort 210/296/310 pot ﬁ găsite în secţiunea de comandare.

2 | © Danfoss | 2020.03

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

Chei de programare, prezentare generală, subtipuri incluse

ECL Comfort 210 / 296 ECL Comfort 310

Cheie

A214 A214.1, A214.2, A214.3, A214.4, A214.5,

A214.6

A217 A217.1, A217. 2, A 217.3 A217.1, A217. 2, A 217.3

A230 A230.1, A230.2, A230.3, A230.4 A230.1 *, A230.2 *, A230.3 *, A230.4 * A231 A231.1, A231.2 A231.1, A231.2

A232 A232.1 A232 .1

A237 A237.1, A237. 2 A237.1, A2 37.2

A247 A247.1, A247. 2, A3 47.3 A247.1, A 247. 2, A247. 3

A260 A26 0.1 A260.1 A266 A266.1, A266.2, A266.9, A266.10 A266.1 *, A266.2 **, A266.9 *, A266.10 * A275 A275.1, A275.2, A275.3 A275.1, A275.2, A275.3

A319 A319.1, A319.2 A333 A333.1, A333.2, A333.3 A361 A361.1, A361.2 A362 A362.1 A367 A 367.1, A367. 2 A368 A368.1, A368.2, A368.3, A368.4, A368.5,

A376 A376.1, A376.2, A376.3 *, A376.9, A376.10 A377 A 377.1, A377.2, A377.3

A390 A390.1, A390.2 *, A390.3, A390.11 *, A390.12 *,

A214.1, A214.2, A214.3, A214.4, A214.5, A214.6 A314.1, A314.2, A314.3, A314.4, A314.5, A314.6, A314.7, A314.9

A317.1, A317.2

A331.1, A331.2

A332.1, A332.2, A332.3, A332.4

A337.1, A 337. 2

A347.1, A3 47.2, A347.3

A375.1, A375.2, A375.3, A375.4, A375.5

A368.6

A390.13 *

* Când se utilizează în ECL 310 + ECA 32/35, actuatoarele cu control prin semnal de 0 – 10 V se pot folosi alternativ.

** Când se utilizează în ECL 310 + ECA 32/35, un actuator cu control prin semnal de 0 – 10 V se poate folosi, alternativ, pentru circuitul de încălzire.

Aceasta este o prezentare a cheilor de programare disponibile curent pentru regulatoarele ECL Comfor t. Nu toate cheile sunt disponibile pentru comercializare în ţara dvs. Contactaţi reprezentantul local de vânzări Danfoss.

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

Exemple de aplicaţie Toate componentele menţionate (S = senzor de temperatură, P = pompă, M = vană de reglare

monitorizată şi altele) sunt conectate la ECL Comfort 210/296/310.

Toate aplicaţiile din ECL Comfort 210/296 pot rula în ECL Comfort 310. Sunt activate funcţii şi facilităţii de comunicaţie suplimentare.

A214.1, ex. a: Aplicaţie de răcire, temperatura pe conductă în funcţie de temperatura camerei

ECL 210 / 296 / 310

S8S8S8

A214.2, ex. a: Aplicaţie de încălzire, temperatura de încălzire în funcţie de temperatura pe conductă

ECL 210 / 296 / 310

Danfoss

87H2113.13

Danfoss

87H2118.12

S8S8S8

4 | © Danfoss | 2020.03

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A214.3, ex. a: Aplicaţie de încălzire, temperatura pe conductă în funcţie de temperatura camerei

ECL 210 / 296 / 310

S8S8S8

A214.5, ex. a: Aplicaţie de încălzire/răcire, temperatura pe conductă în funcţie de temperatura camerei

Danfoss

87H2120.12

ECL 210 / 296 / 310

S8S8S8

Danfoss

87H2124.12

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A314.1, ex. a: Sistem de ventilaţie cu încălzire, răcire pasivă (aer exterior) şi controlul constant al temperaturii pe conductă. Treapta de răcire pasivă controlata analogic (M2).

ECL 310

+ ECA 32

S8S8S8

A314.1, ex. b: Sistem de ventilaţie cu încălzire, răcire şi controlul temperaturii pe conductă. Etapă de răcire cu control analogic (M2).

ECL 310

+ ECA 32

Danfoss

87H2133.12

Danfoss

87H2128.12

S8S8S8

6 | © Danfoss | 2020.03

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A314.2, ex. b: Sistem de ventilaţie cu încălzire, răcire şi controlul temperaturii camerei. Etapă de răcire cu control analogic (M2).

ECL 310

+ ECA 32

Danfoss

87H2135.12

S8S8S8

A314.3, ex. a: Sistem de ventilaţie cu încălzire şi controlul temperaturii camerei. Ventilator cu turaţie controlată.

ECL 310

+ ECA 32

Danfoss

87H2131.12

S10

F1 / V1

S8S8S8

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A217.1, ex. a: Aplicaţie de încărcare a rezervorului de apă caldă menajeră

A217.1, ex. b: Aplicaţie de încălzire a rezervorului de apă caldă menajeră

ECL 210 / 296 / 310

A217.2, ex. a: Încărcare cu circuit de preîncălzire pentru rezervorul de apă caldă menajeră

S2 S3

ECL 210 / 296 / 310

Danfoss

87H2068.13

Danfoss

87H2071.13

8 | © Danfoss | 2020.03

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A217.3, ex. a: Încălzire apă caldă menajeră

A217.3, ex. c: Încălzire la cerere pentru apă caldă menajeră (ﬂuxostat). Cu sau fără recirculare

A230.1, ex. a: Sistem de încălzire conectat indirect. Opţional cu compensarea vântului

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A230.2, ex. a: Sistem de răcire conectat indirect (răcire districtuală)

A230.3: Sistem de încălzire conectat indirect. Compensare pentru umiditate relativă prea mare (măsurată de ECA 31). Funcţia de compensare a vântului ca opţiune.

10 | © Danfoss | 2020.03

A230.4: Sistem de încălzire conectat indirect. Măsurare/alarmă de presiune statică. Monitorizarea apei calde menajere și a temperaturilor pe retur în circulaţia apei calde menajere.

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A231.2: Sistem de încălzire conectat indirect, control pentru 2 pompe şi funcţie pentru apă de adaos

A331.2, ex. a: Sistem de încălzire prevăzut cu control pentru două pompe şi funcţie pentru apă de adaos Controlul temperaturii pe tur în funcţie de temperatura de alimentare.

AI155886473192ro-000602

A232.1, ex. a: Controlul temperaturii pe tur (încălzire prin pardoseală/răcire în tavan) în funcţie de temperatura exterioară, temperatura camerei şi temperatura punctului de rouă.

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A332.1, ex. a: Controlul temperaturii pe tur (încălzire prin pardoseală/răcire în tavan) în funcţie de temperatura exterioară pe retur.

A332.2, ex. a: Controlul separat al temperaturilor pe tur pentru încălzire/răcire în raport cu temperatura exterioară, temperatura camerei şi temperatura punctului de rouă. Limitări opţionale ale temperaturii pe retur.

, temperatura camerei şi temperatura punctului de rouă. Limitare opţională a temperaturii

12 | © Danfoss | 2020.03

A332.3: Controlul separat al temperaturilor pe tur pentru încălzire/răcire în raport cu temperatura exterioară, temperatura camerei și temperatura punctului de rouă. Limitări opţionale ale temperaturii pe retur. Controlul instant avansat al temperaturii apei calde menajere.

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A332.4: Controlul temperaturii pe tur (încălzire prin pardoseală/răcire în tavan) în funcţie de temperatura exterioară, temperatura camerei și temperatura punctului de rouă. Supracontrol extern al modului de încălzire/răcire. Limitare opţională a temperaturii pe retur.

ECL 310

DanfossS187H1496.10

S10

A237.1 / A337.1, ex. a: Sistem conectat indirect, pentru încălzire şi apă caldă menajeră

AI155886473192ro-000602

A237.2 / A337.2, ex. a: Sistem conectat indirect, pentru încălzire şi încărcare rezervor apă caldă menajeră

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

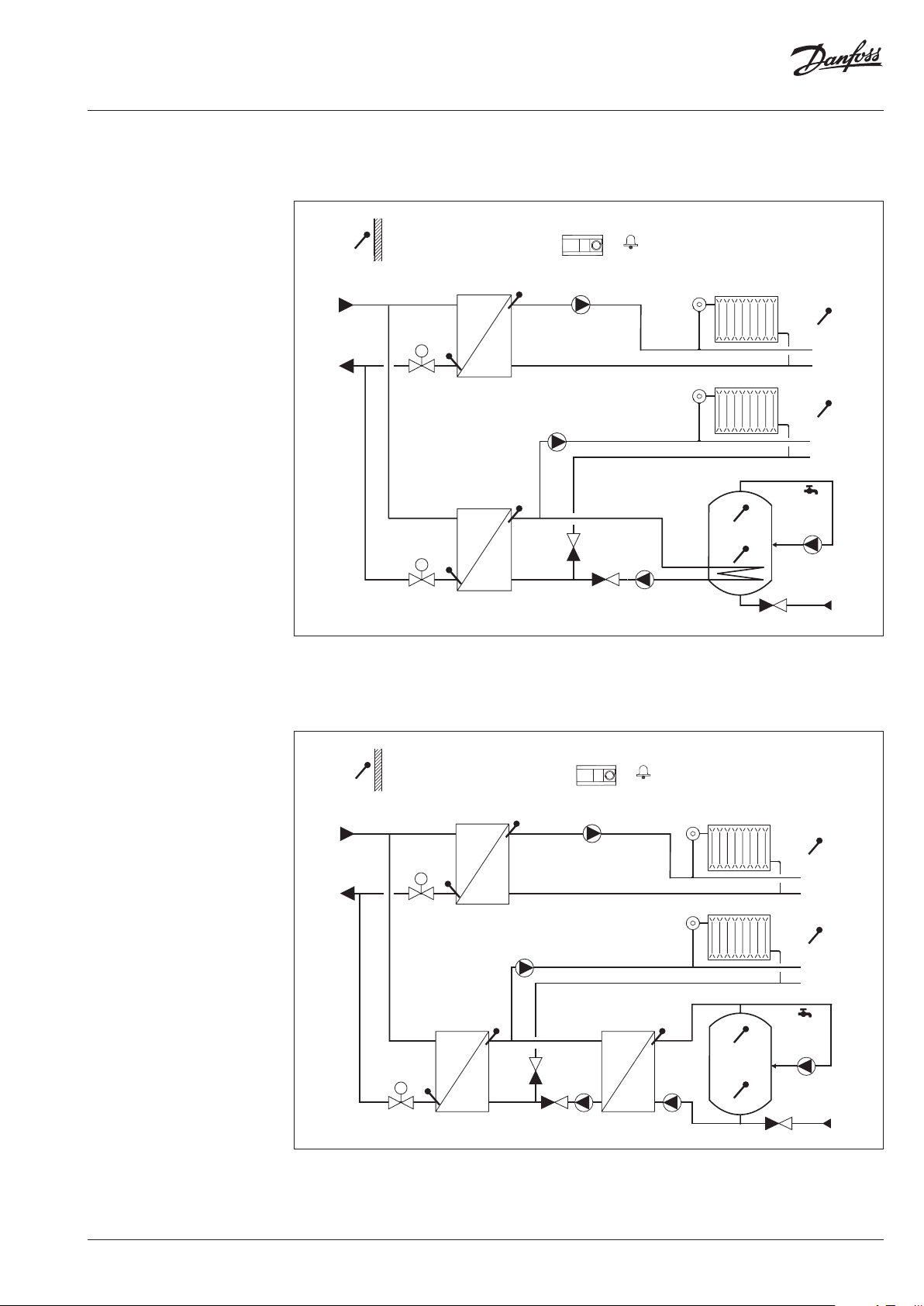

A247.1, ex. a: Sistem conectat indirect, pentru încălzire şi încărcarea rezervorului de apă caldă menajeră. Mod paralel sau prioritate apă caldă menajeră

A247.2, ex. a: Sistem conectat indirect, prevăzut cu circuit de preîncălzire, pentru încălzire şi încărcarea rezervorului de apă caldă menajeră. Mod paralel sau prioritate apă caldă menajeră

14 | © Danfoss | 2020.03

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A247.3, ex. a: Sistem de încălzire conectat indirect și sistem de încărcare a rezervorului de apă caldă menajeră, cu circuit de preîncălzire. Mod paralel sau prioritate ACM.

A347.1, ex. a: Sistem conectat indirect, pentru încălzire şi încărcarea rezervorului de apă caldă menajeră. Mod paralel sau prioritate apă caldă menajeră

ECL 310

Danfoss

87H2057.11

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A347.2, ex. a: Sistem conectat indirect, prevăzut cu circuit de preîncălzire, pentru încălzire şi încărcarea rezervorului de apă caldă menajeră. Mod paralel sau prioritate apă caldă menajeră

A260.1, ex. a: Două sisteme de încălzire

16 | © Danfoss | 2020.03

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A260.1, ex. d: Două sisteme de încălzire. Circuitul 2 este un subcircuit al circuitului 1.

A266.1, ex. a: Sistem de încălzire şi încălzire directă a apei calde menajere. Mod paralel sau prioritate apă caldă menajeră

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A266.2: Sistem de încălzire şi încălzire directă a apei calde menajere. Mod paralel sau prioritate apă caldă menajeră. Încălzire la cerere pentru apă caldă menajeră (ﬂuxostat)

A266.9, ex. a: Sistem de încălzire și încălzire directă a apei calde menajere. Monitorizare/alarmă presiune. Intrare de alarmă universală. Mod paralel sau prioritate ACM.

18 | © Danfoss | 2020.03

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A266.10, ex. a: Sistem de încălzire și încălzire directă a apei calde menajere. Monitorizare/alarmă presiune. Intrare de alarmă universală. Mod paralel sau prioritate ACM. S7 este un contor de debit sau de energie, pe bază de impulsuri, pentru limitele asociate.

A275.1, ex. a: Sistem de încălzire prin cazan cu o treaptă

ECL 210 / 296 / 310

Danfoss

87H2163.13

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A275.2, ex. a: Sistem de încălzire prin cazan cu o treaptă şi rezervor de apă caldă menajeră

ECL 210 / 296 / 310

A275.3, ex. a: Sistem de încălzire prin cazan cu o treaptă, circuit de amestec şi rezervor de apă caldă menajeră

Danfoss

87H2165.12

ECL 210 / 296 / 310

Danfoss

87H2169.13

20 | © Danfoss | 2020.03

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A375.1, ex. a: Control ON/OFF pentru maxim 8 cazane la un circuit de încălzire

B1 B8

ECL 310

+ ECA 32

Danfoss

87H2182.10

①

A375.2, ex. a: Control ON/OFF pentru maxim 8 cazane la un circuit de încălzire şi un circuit de apă caldă menajeră. Prioritate opţională pentru apa caldă menajeră.

ECL 310

+ ECA 32

Danfoss

87H2188.10

B1 B8

①

②

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A375.3, ex. a: Control ON/OFF pentru maxim 8 cazane la un circuit direct de încălzire (1), un circuit de amestec (2) şi un circuit de apă caldă menajeră (3). Prioritate opţională pentru apa caldă menajeră.

B1 B8

ECL 310

+ ECA 32

A375.4, ex. a: Sistem de încălzire cu cazan cu 1 treaptă, controlat PORNIT/OPRIT sau prin semnal de 0 – 10 V. Monitorizare/alarmă presiune.

②

①

③

Danfoss

87H2189.10

ECL 310

+ ECA 32

Danfoss

87H1544.10

22 | © Danfoss | 2020.03

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A375.5, ex. a: Sistem de încălzire cu cazan cu 1 treaptă, controlat PORNIT/OPRIT sau prin semnal de 0 – 10 V. Circuit de amestec pentru al doilea circuit de încălzire. Încălzire rezervor de apă caldă menajeră. Monitorizare/alarmă presiune.

Prezentare control arzător:

ECL 310

Danfoss

+ ECA 32

ECL 310ECL 210

ECA 32

87H1545.10

Danfoss

87H2185.11

Triac 6

Triac 5

R7 R8 R9 R10

821

275.1

275.2

275.3

375.1

375.2

375.3

375.4

375.5

R2 R2 R3 R4 R5

3 4

R2-R10 = numere relee în ECL/ECA 32

A319.1: Sistem de încărcare conectat indirect, cu 2 senzori de temperatură în rezervorul tampon. Sistem de încălzire conectat direct la rezervorul tampon. Viteza la pompa P3 controlată în raport cu presiunea diferenţială S9.

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A319.2: Sistem de încărcare conectat indirect, cu 2 senzori de temperatură în rezervorul tampon. Sistem de încălzire conectat la rezervorul tampon prin vana de amestec. Viteza la pompa P3 controlată în raport cu presiunea diferenţială S9.

A333.1, ex. a: Sistem de încălzire cu comanda a una sau 2 pompe de recirculare. Funcţie pentru apă de adaos cu comanda a una sau 2 pompe. Măsurări de presiune în sistem.

24 | © Danfoss | 2020.03

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A333.2, ex. a: Sistem de încălzire cu comanda ON/OFF şi a turaţiei pentru una sau 2 pompe de recirculare. Funcţie pentru apă de adaos cu comanda ON/OFF şi a turaţiei pentru una sau 2 pompe de recirculare. Controlul nivelului pentru rezervorul de stocare a apei de adaos. Măsurări de presiune în sistem.

A333.3, ex. a: Sistem de încălzire cu comanda ON/OFF şi a turaţiei pentru una sau 2 pompe de recirculare. Vana de reglare M1 este comandată cu 0 - 10 V. Funcţie pentru apă de adaos cu comanda ON/OFF şi a turaţiei pentru una sau 2 pompe de recirculare. Controlul nivelului pentru rezervorul de stocare a apei de adaos. Măsurări de presiune în sistem.

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

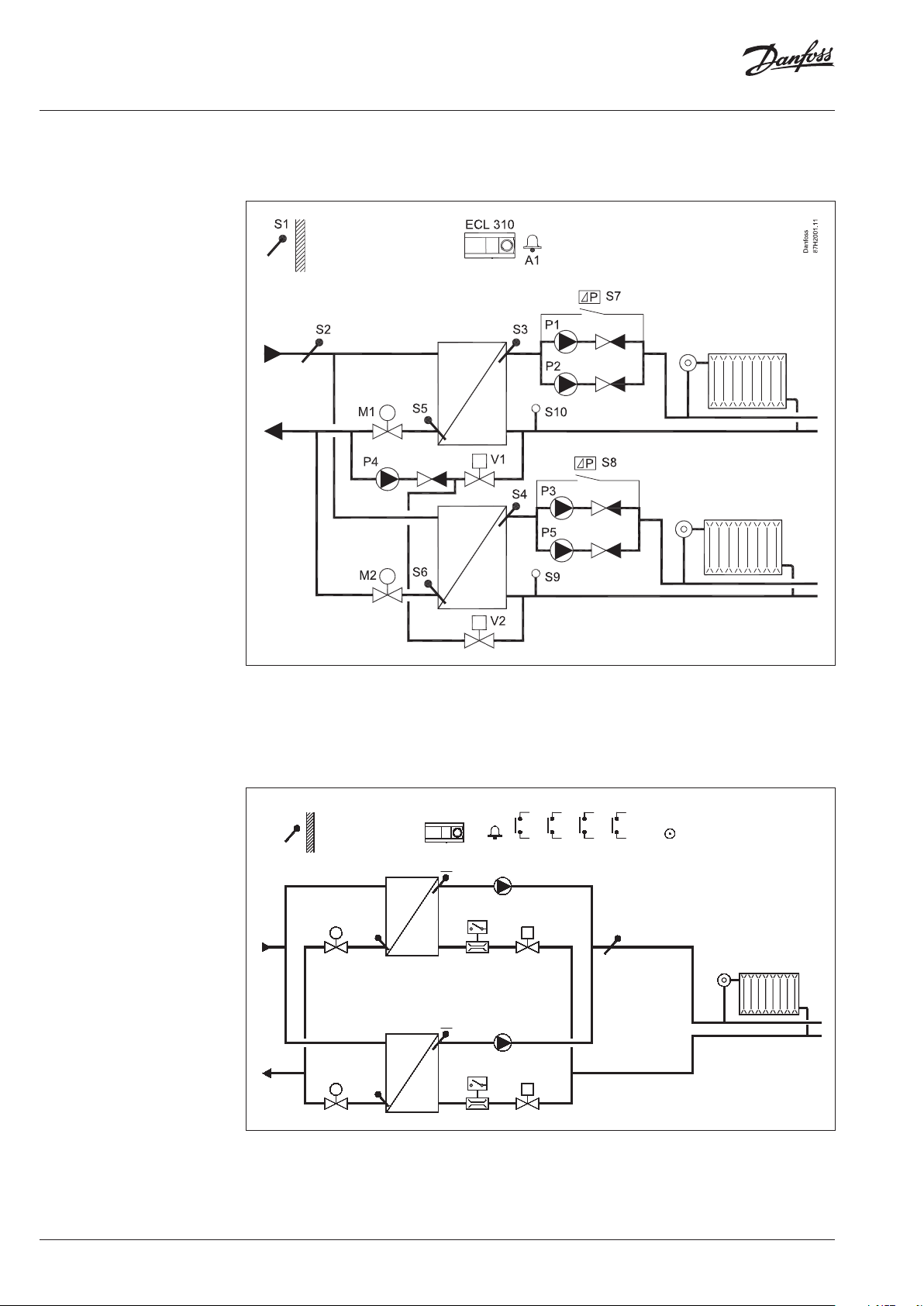

A361.2, ex. a: 2 sisteme de încălzire prevăzute cu control cu două pompe şi funcţie pentru apă de adaos Controlul temperaturii pe tur în funcţie de temperatura de alimentare.

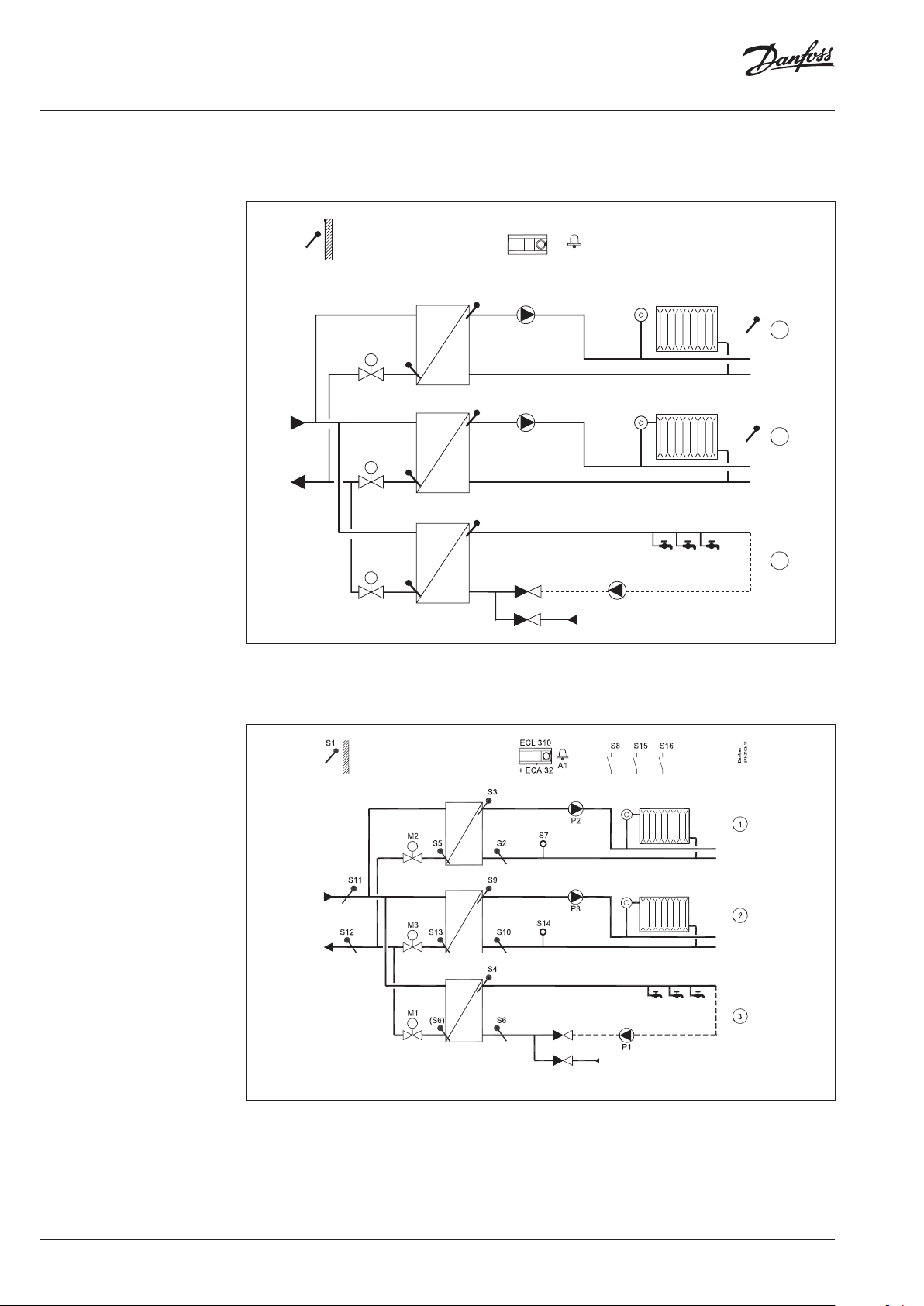

A362.1, ex. a: Control în cascadă pentru schimbătoarele de căldură. Sistem conectat indirect la 2 circuite HEX, ﬁecare ﬁind gestionat de o vană de reglare motorizată, controlată prin semnal de 0 – 10 V. Fiecare circuit HEX are propria pompă de circulaţie. Controlul în cascadă poate gestiona până la 6 schimbătoare de căldură cu ajutorul regulatorului ECL 310 suplimentar.

ECL 310

+ ECA 32

S10

S15

S16

V3 (0 - 10 V)

Danfoss

87H1754.10

26 | © Danfoss | 2020.03

Sunt posibile alte soluţii, precum actuatoarele cu control în 3 puncte pentru vanele de reglare sau o combinaţie între controlul prin semnal de 0 – 10 V/în 3 puncte.

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

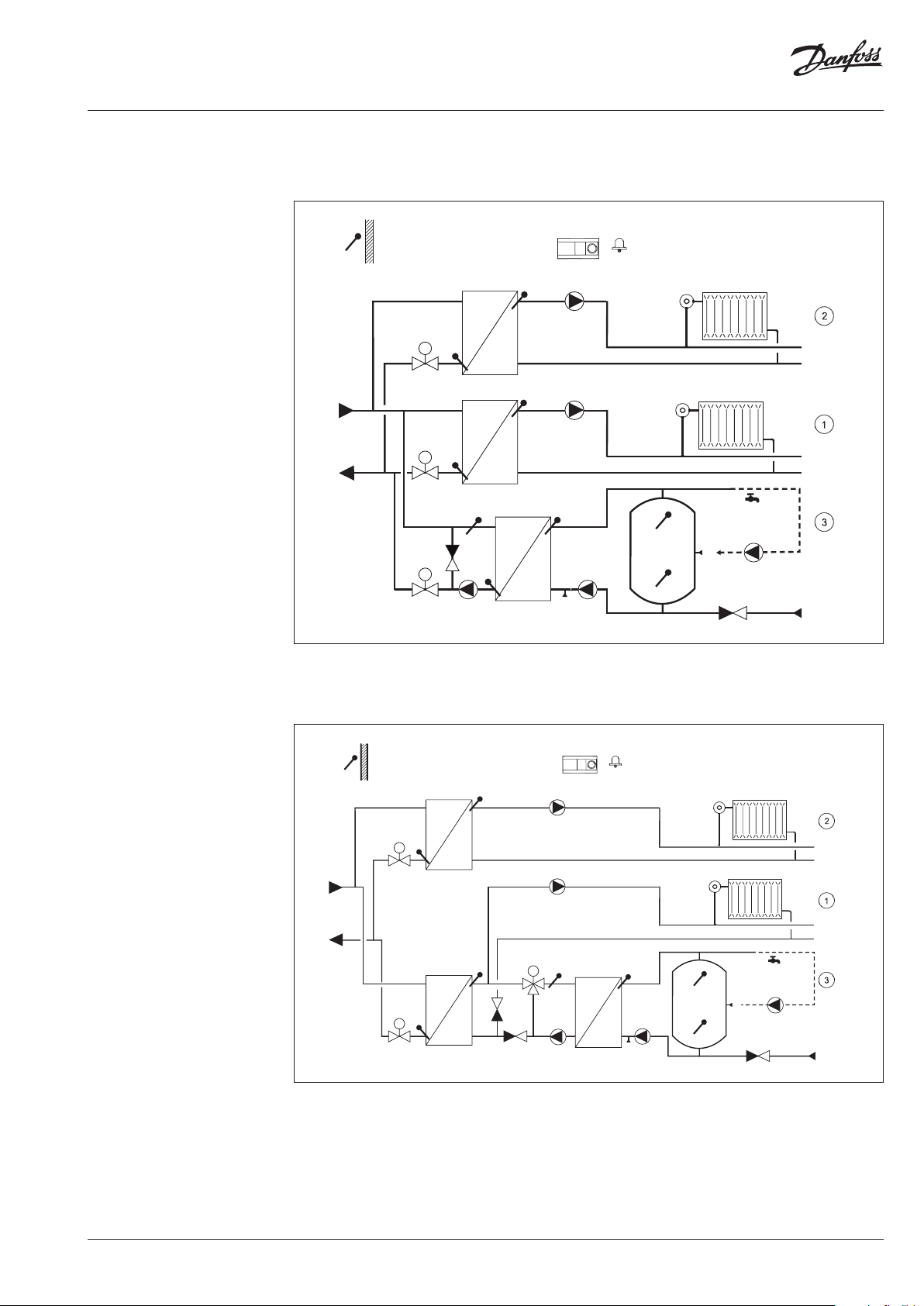

A367.1, ex. a: Sistem cu 2 circuite de încălzire şi rezervor de apă caldă menajeră conectat secundar, prevăzut cu schimbător de căldură intern. Prioritate opţională pentru apa caldă menajeră.

ECL 310

Danfoss

87H2073.11

A367.2, ex. a: Sistem cu 2 circuite de încălzire şi sistem de încărcare a rezervorului de apă caldă menajeră, conectat secundar. Prioritate opţională pentru apa caldă menajeră.

ECL 310

Danfoss

87H2078.11

(S7)

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A368.2, ex. a: Sistem de încălzire prevăzut cu control cu două pompe şi funcţie pentru apă de adaos Controlul temperaturii pe tur în funcţie de temperatura de alimentare. Sistem de încălzire a apei calde menajere, prevăzut cu comanda a una sau 2 pompe de recirculare.

A368.4, ex. a: Sistem de încălzire cu control cu două pompe şi funcţie pentru apă de adaos cu una sau 2 pompe. Controlul temperaturii pe tur în funcţie de temperatura de alimentare. Sistem de încălzire a apei calde menajere, prevăzut cu comanda a una sau 2 pompe de recirculare. Măsurări de presiune în sisteme.

28 | © Danfoss | 2020.03

A368 prezintă în total 6 subtipuri cu diferenţe la măsurătorile de temperatură/presiune și control al pompei de circulaţie/reumplere.

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A376.1, ex. a: Două circuite de încălzire şi un sistem de încălzire directă a apei calde menajere. Mod paralel sau prioritate apă caldă menajeră.

ECL 310

Danfoss

87H2097.11

S10

A376.2, ex. a: Două circuite de încălzire şi un sistem de încălzire directă a apei calde menajere. Mod paralel sau prioritate apă caldă menajeră. Încălzire la cerere pentru apă caldă menajeră (ﬂuxostat).

S10

ECL 310

Danfoss

87H2099.11

(S2)

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A376.3, ex. a: Două circuite de încălzire şi un sistem de încălzire directă a apei calde menajere. Mod paralel sau prioritate apă caldă menajeră. Vanele de reglare M1, M2 şi M3 sunt comandate cu 0 - 10 V.

S10

ECL 310

Danfoss

+ ECA 32

87H2101.11

A376.9, ex. a: Două circuite de încălzire şi un sistem de încălzire directă a apei calde menajere. Mod paralel sau prioritate apă caldă menajeră. Măsurări de presiune şi monitorizarea temperaturii în sistem.

30 | © Danfoss | 2020.03

A376.10 este ca A376.9, dar S11 și S12 sunt senzori de presiune.

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A377.1, ex. a: Două circuite de încălzire şi un sistem de încărcare a rezervorului de apă caldă menajeră. Mod paralel sau prioritate apă caldă menajeră.

ECL 310

Danfoss

87H2139.12

S10

A377.2, ex. a: Două circuite de încălzire şi un sistem de încărcare a rezervorului de apă caldă menajeră. Controlul temperaturii de încălzire a apei calde menajere. Mod paralel sau prioritate apă caldă menajeră.

ECL 310

Danfoss

S10

87H2141.12

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A390.1, ex. a: 3 circuite de încălzire conectate indirect.

A390.2, ex. a: 3 circuite de încălzire conectate indirect; actuatoarele pentru vanele de reglare sunt controlate prin semnal de 0 – 10 V.

32 | © Danfoss | 2020.03

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A390.3, ex. a: 3 circuite de răcire conectate indirect. Răcirea camerelor se bazează pe unităţile de gestionare a aerului.

A390.11, ex. a: Trei circuite de încălzire independente. Circuitele de încălzire sunt conectate indirect. Circuitul 4 de încărcare a apei calde menajere este combinat cu circuitul 1. Prioritate ACM opţională.

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

A390.12, ex. a: Două circuite de încălzire conectate indirect. Un circuit avansat de încărcare a apei calde menajere. Prioritate ACM opţională.

S10

ECL 310

Danfoss

A390.13, ex. a: Două circuite de încălzire conectate indirect și un circuit de încărcare a apei calde menajere. Întotdeauna prioritate pentru încărcarea apei calde menajere.

87H2139.12

34 | © Danfoss | 2020.03

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

Comandarea Regulator, unităţi de bază şi accesorii:

Tip Descriere Cod

ECL Comfort 310 Echipament universal - 230 V c.a.

ECL Comfort 310 Echipament universal - 24 V c. a.

ECL Comfort 310B Echipament universal - 230 V c.a.

Unitate de bază ECL Comfor t 310 Pentru montare pe perete sau pe şină DIN (35 mm). ECL Comfort 210 poate ﬁ

Unitatea de bază nu este inclusă. Ghidul de montaj (fără text) este inclus.

Fără aﬁşaj şi selector. Necesită o unitate tip telecomandă. Unitatea de bază nu este inclusă. Ghidul de montaj (fără text) este inclus.

montat într- o unitate de bază ECL Comfort 310 (pentru mod ernizare ulterioară). Ghidul de montaj (fără tex t) şi accesoriile de intro ducere a cablului sunt incluse.

Unităţile tip telecomandă şi accesoriile

Tip Descriere Cod

ECA 30

ECA 31 Unitate tip telecomandă cu senzor integrat de temperatură a camerei şi un

Set cadru ECA 30/31 pentru montarea în partea frontală a panoului

ECA 32 Modul de ex tensie intern cu 6 intrări (Pt 1000/analogic/digital). 3 ieșiri

ECA 35 Modul de ex tensie intern cu 2 intrări (Pt 1000/analogic /digital). 3

Unitate tip telecomandă cu senzor integrat de temperatură a camerei şi posibilitate de conectare a unui senzor extern de temperatură a camerei, Pt 1000. Unitate de bază pentru montare pe perete inclusă. Ghidul de montaj (fără text) este inclus.

senzor de umiditate. Posibilitate de conectare a unui senzor ex tern de temperatură a camerei, P t 10 00. Utilizat pentru aplicaţii dedicate. Unitate de bază pentru montare pe perete inclusă. Ghidul de montaj (fără text) este inclus.

Pentru montare într-o decupare. Format 144 × 96 mm, decupare efectivă 139 × 93 mm. Ghidul de montaj (fără text) este inclus.

analogice (0 – 10 V), 4 ieșiri de releu. Se introduce în unitatea de bază ECL 310. Consultaţi ﬁșa tehnică separată.

ieșiri analogice (0 – 10 V), 4 ieșiri PWM, 4 ieșiri de releu. Se introduce în unitatea de bază ECL 310. Consultaţi ﬁșa tehnică separată.

087H304 0

087H304 4

087H3050

087H3230

087H3200

087H3201

087H3236

087H3202

087H3205

Accesorii:

Tip Descriere Cod

ECA 99 Transformator 230 V c.a. la 24 V c.a. (35 VA) 087 B1156

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

Chei de programare ECL

Tip Descrierea tipului de aplicaţie Semnale de ieşire

A214

A217 • Controlul avansat al temperaturii pe circuitele de apă caldă menajeră cu/

A230 • (A230.1) Controlul temperaturii pe tur cu compensaţie climatică pentru

A231 • Controlul temperat urii pe tur cu compens aţie climatică pen tru sisteme de

A232

A237 • Controlul tempe raturii pe tur cu comp ensaţie climatic ă pentru sisteme de

A247 • Controlul temp eraturii pe tur cu co mpensaţie climati că pentru sisteme d e

A260 • Controlul te mperaturii pe tur c u compensaţie clima tică pentru sistem e de

• Controlul temperaturii (încălzire/răcire) în sistemele de ventilaţie. Controlul temperaturii în conductă/cameră. Limitarea temperaturii pe retur. Limitare de debit/putere. Protecţie la incendiu şi îngheţ, precum şi funcţie de alarmare.

• Cheia de programare A214 conţine aplicaţii asociate cu ECL Comfort 310 pentru mai multe funcţionalităţi (controlul schimbătorului de căldură rotativ).

fără sistem de încărcare a rezervoarelor. Controlul pompei de recirculare. Limitarea temperaturii pe retur. Protecţie la îngheţ şi funcţie de alarmare.

• Cheia de programare A217 conţine aplicaţii asociate cu ECL Comfort 296/310 pentru mai multe funcţionalităţi (M-bus).

sisteme de încălzire. Controlul pompei de recirculare. Controlul temperaturii din cameră şi limitarea variabilă a temperaturii pe retur. Limitare de debit/putere. Compensaţie la vânt, protecţie la îngheţ şi funcţie de alarmare.

• (A230.2) Controlul temperaturii pe tur pentru sisteme de răcire. Compensaţie pentru temperaturile din cameră şi exterior. Limitarea temperaturii pe retur.

• (A230.3) Controlul temperaturii pe tur cu compensare climatică într-un circuit de încălzire. Compensare pentru temperatura camerei. Compensare pentru umiditate relativă prea mare. Limite variabile ale temperaturii pe retur. Limite de putere/debit actual. Compensare pentru vânt. Funcţie de alarmă asociată cu temperatura pe tur. Monitorizarea temperaturilor în circuitul automat de apă caldă menajeră, controlat prin temperatură.

• (A230.4) Controlul temperaturii pe tur cu compensare climatică într-un circuit de încălzire. Compensare pentru temperatura camerei. Limite variabile ale temperaturii pe retur. Limite de putere/debit actual. Funcţie de alarmă asociată cu temperatura pe tur și presiunea statică. Monitorizarea temperaturilor în circuitul automat de apă caldă menajeră, controlat prin temperatură.

• Cheia de programare A230 funcţionează în ECL Comfort 296/310 pentru mai multe funcţionalităţi (M-bus).

• Cheia de programare A230 funcţionează în ECL Comfort 310, inclusiv ECA 32, pentru controlul actuatorului prin semnal de 0 – 10 V pentru valva de reglare.

încălzir e. Control cu 2 pompe p entru funcţia d e recirculare şi fu ncţia pentru apă de adaos. Limitare variabilă a temperaturii pe retur. Protecţie la îngheţ şi funcţie de alarmare.

• Cheia de programare A231 conţine aplicaţii asociate cu ECL Comfort 310 pentru mai m ulte funcţionali tăţi (2 pompe pentru a pa de adaos şi M-bus).

• Controlul temperaturii pe tur cu compensaţie climatică pentru circuit(e) de încălzire/răcire. Comutare automată între încălzire şi răcire. Controlul pompei de recirculare. Compensarea temperaturii punctului de rouă (numai modul de răcire) şi temperaturii de suprafaţă.

• Cheia de programare A232 conţine aplicaţii asociate cu ECL Comfort 310 pentru mai multe funcţionalităţi (limitarea temperaturii pe retur şi controlul separat al circuitelor de încălzire şi răcire).

încălzire. Controlul pompei de recirculare. Controlul temperaturii din cameră şi limitarea variabilă a temperaturii pe retur. Limitare de debit/ putere. Controlul temperaturii pe circuitul secundar de apă caldă menajeră cu sistem de în cărcare a rezer vorului sau reze rvor cu schimbăt or de căldură intern. Control opţional ON/OFF al circuitului de apă caldă menajeră cu rezervor primar şi schimbător de căldură intern. Controlul pompei de recirculare a apei calde menajere. Protecţie la îngheţ şi funcţie de alarmare.

• Cheia de programare A237 conţine aplicaţii asociate cu ECL Comfort 296 / 310 pentru mai multe funcţionalităţi (M-bus).

încălzire. Controlul pompei de recirculare. Limitare variabilă a temperaturii pe retur. Limitare de debit/putere. Controlul temperaturii pe circuitul de apă caldă m enajeră cu sistem d e încărcare a rezer vorului. Contro lul pompei de recirculare a apei calde menajere prin intermediul rezervorului de stocare sau al schimbătorului de căldură. Protecţie la îngheţ şi funcţie de alarmare.

• Cheia de programare A247 conţine aplicaţii asociate cu ECL Comfort 310 pentru

mai multe funcţionalităţi (senzor pentru temperatura camerei şi

M-b us).

încălzire. Controlul pompei de recirculare, controlul temperaturii camerei şi limitare a variabilă a tempe raturii pe retur p entru două circui te de încălzire independente. Limitare tur/alimentare, protecţie la îngheţ şi funcţie de alarmare.

• Cheia de programare A260 funcţionează în ECL Comfort 296 / 310 pentru mai multe funcţionalităţi (M-bus).

regulator

2 x 3 puncte, 2 x 2 puncte

1 x 3 puncte, 3 x 2 puncte

1 x 3 puncte, 2 x 2 puncte

1 x 3 puncte, 3 x 2 puncte

1 x 3-punc te, 3 x 2-puncte

2 x 3-punc te, 3 x 2-puncte

2 x 3-punc te, 2 x 2-puncte

Cod

087 H3811

087H38 07

087H3802

087H3805

08 7H38 12

087H3806

087H3808

087H3801

36 | © Danfoss | 2020.03

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

ECL Alkalmazási kulcsok (folytatás):

Tip Descrierea tipului de aplicaţie Semnale de ieşire

A266 • Controlul temperaturii pe tur cu compensaţie climatică pentru sisteme de încălzire.

A275

A319 • Contro lul temperatur ii pe tur cu compens are climatică într- un circuit de încăl zire

A333 • Cont rolul tempera turii pe tur cu com pensaţie clim atică pentru un s istem de încălz ire.

A361 • Contro lul temperatur ii pe tur cu compen saţie climatică p entru 2 circuite de î ncălzire.

A362 • C ontrolul temper aturii pe tur cu comp ensare climatic ă într-un circuit de în călzire sau

A367 • Cont rolul temperat urii pe tur cu compe nsaţie climatic ă pentru 2 circuit e de încălzire.

A368 • Contro lul temperatu rii pe tur cu compe nsaţie climatic ă pentru un circu it de încălzire.

A376 • Co ntrolul temper aturii pe tur cu com pensaţie climat ică pentru 2 circu ite de încălzire .

Controlul pompei de recirculare, controlul temperaturii din cameră şi limitarea variabilă a tempera turii pe retur.

• Controlul temperaturii circuitului de apă caldă menajeră cu recircularea apei menajere. Limitarea temperaturii pe retur, prioritate variabilă pentru apa protecţie la îngheţ şi funcţie de alarmare. Control opţional al încălzirii apei calde menajere în funcţie de cererea de apă caldă menajeră.

• Cheia de programare A266 funcţionează în ECL Comfort 310 pentru mai multe funcţionalităţi (M-bus).

• Cheia de pr ogramare A266 fun cţionează în EC L Comfort 310, inclusiv ECA 32 , pentru pentru controlul actuatoarelor prin semnal de 0 – 10 V pentru valvele de reglare; excepţie : A266.2, circui t de apă caldă menaj eră.

• Controlul temperaturii pe tur cu compensaţie climatică pentru sisteme de încălzire bazate p e cazan cu o tre aptă. Un circu it de încălzi re directă ş i unul de ameste c. Controlu l pompelor de recirculare, controlul temperaturii din cameră şi limitarea variabilă a temperaturii pe retur.

• Control ul temperatur ii din rezervor ul de apă caldă men ajeră prevăzu t cu schimbător de căldur ă intern. Protec ţie la îngheţ şi func ţie de alarmare.

• Cheia de programare A275 conţine aplicaţii asociate cu ECL Comfor t 310 pentru mai multe funcţionalităţi (trepte multiple ale cazanului).

• Chei a de programar e A375 (subtipurile A 375.4 și A375.5) funcţi onează în ECL Co mfort 310, inclusiv ECA 32, p entru controlul te mperaturii ca zanului prin sem nal de 0 – 10 V.

sau în circu ite combinate de înc ălzire/apă caldă m enajeră pe baz a controlului avansat al t emperaturii re zervorului ta mpon. Pompa de înc ărcare are vitez a controla tă, pe baza semn alului de 0 – 10 V sau a semnal ului PWM (modulaţie în lăţime a imp ulsurilor). Desc ărcarea rezer vorului tampon e ste evitată confo rm sistemul ui logic încorpo rat. Presiunea di ferenţială poat e ﬁ menţinută prin interme diul pompei de cir culaţie controlat e prin turaţie (0 – 10 V sau PWM). Limite variabile opţionale ale temperaturii pe retur. Ieșire de r eleu prezentă pe ntru cererea de înc ălzire a rezer vorului tampon; s emnal de supraco ntrol pentru con ﬁgurarea la dista nţă a temperatur ii dorite pe tur. Funcţiil e de alarmă sunt aso ciate cu debitul ac tual și cu temperat ura rezervor ului tampon.

Control ON /OFF şi al turaţiei p entru 1 sau 2 pom pe de recircula re şi limitarea v ariabilă

a tempera turii pe retur

Limitare de d ebit/putere. Pr otecţie la înghe ţ şi funcţie de ala rmare Comandă ON/O FF şi a turaţiei pentr u una sau 2 pompe de ap ă de adaos. Controlul nivelului in rezervorul apei de adaos. Funcţie de descarcare a presiunii.

Monitorizarea presiunii şi temperaturii. Protecţie la îngheţ şi funcţie de alarmare.

Controlul temperaturii pe tur în funcţie de temperatura de alimentare. Control cu 2

pompe pentru recirculare. Limitare variabilă a temperaturii pe retur. Limitare de debit/ putere. Fun cţie pentru apă d e adaos. Protec ţie la îngheţ şi func ţie de alarmare.

în circuite combinate de încălzire/apă caldă menajeră pe baza controlului avansat în cascad ă pentru 2 schimbăt oare de căldură (HE X). Se ţine cont de car acteristici le vanei de re glare, iar debitu l actual în circui tul HEX neutiliz at poate ﬁ oprit. Limite variabile opţionale ale temperaturii pe retur. Se poate conﬁgura schimbarea program ată pentru casc adă inversată (HE X-1 – HEX-2 și HEX-2 – HEX-1). Sunt disponi bile intrări de sup racontrol pentr u pornirea HEX-1 și HEX-2. Se p oate folosi semnalul bazat pe magistrala M-Bus pentru stabilirea limitelor de debit actual/ energie. Până la 6 schi mbătoare de căldu ră pot ﬁ controlate d e 1, 2 sau 3 regula toare ECL Comfor t 310, ﬁecare ﬁin d prevăzut cu chei a de programare A3 62; regulatoarele E CL sunt interco nectate prin m agistrala de comu nicaţie ECL 485. Funcţiil e de alarmă sunt aso ciate cu debitul ac tual și cu temperat ura pe tur.

Controlul pompei de recirculare. Controlul temperaturii din cameră şi limitarea variabilă

a tempera turii pe retur. Limit are de debit/pu tere.

• Controlul temperaturii pe circuitul secundar de apă caldă menajeră cu sistem de încărca re a rezervo rului sau rez ervor cu schi mbător de căl dură intern. Co ntrol opţio nal ON/OFF al cir cuitului de ap ă caldă menaj eră cu rezer vor primar şi s chimbător de c ăldură intern.

Controlul pompei de recirculare a ape i calde menajere. Protecţie la îngheţ şi funcţie

de alarmare.

Controlul temperaturii pe tur în funcţie de temperatura de alimentare. Control cu 2

pompe

pentru r ecirculare . Limitare var iabilă a tempe raturii pe re tur. Limitare de d ebit/pute re Limitare de d ebit/putere şi f uncţie pentru a pa de adaos

• Controlul temperaturii unui circuit de apă caldă menajeră cu recircularea apei calde menajere, limitarea temperaturii pe retur şi prioritate variabilă a apei calde menajere. Protecţ ie la îngheţ şi func ţie de alarmare.

Controlul pompei de recirculare. Controlul temperaturii din cameră şi limitarea variabilă

a tempera turii pe retur. Limit are de debit/pu tere.

• Controlul temperaturii unui circuit de apă caldă menajeră cu recircularea apei menajere, limitarea temperaturii pe retur şi prioritate variabilă a apei calde menajere. Control opţional al încălzirii apei calde menajere în funcţie de cererea de apă caldă menajer ă. Protecţie la în gheţ şi funcţie d e alarmare.

caldă menajeră,

regulator

2 x 3-punc te, 2 x 2-punc te

calde

1 x 3-punc te, 4 x 2-punc te

1 sau 2 x 3 punc te, 4 x 2 puncte , 2 x 0 – 10 V PWM

1 x 3-punc te, 7 x 2-punc te* sau 1 x 0 - 10 V control, 7 x 2-punc te*

2 x 3-punc te, 7 x 2-punc te*

2 x 3 puncte , 2 x 0 – 10 V, 3 x 2 puncte

2 x 3-punc te, 5 x 2-punc te

3 x 3 puncte , 5 x 2 puncte sau

calde

3 x control 0 - 10 V*, 5 x 2 puncte

Cod

087H380 0

087 H3814

087H 3847

087 H3818

087H380 4

087H3845

08 7H3813

087H3803

087H 3810

AI155886473192ro-000602

* Este necesar modulul ECA 32

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

Chei de programare ECL (continuare)

Tip Descrierea tipului de aplicaţie Semnale de ieşire

A377 • Contr olul temperaturi i pe tur cu compensaţi e climatică pentru 2 ci rcuite de

A390 • Controlul temperaturii pe tur cu compensare climatică în maximum trei

încălzire. Controlul pompei de recirculare. Controlul temperaturii din cameră şi limitarea variabilă a temperaturii pe retur. Limitare de debit/putere.

• Controlul temperaturii pe circuitul de apă caldă menajeră cu sistem de încărcare a rezervorului sau rezervor cu schimbător de căldură intern. Controlul pompei de recirculare a apei calde menajere. Controlul opţional al temperaturii de încălzire a apei calde menajere. Protecţie la îngheţ şi funcţie de alarmare.

circuite de încălzire. Limitarea compensării temperaturii din cameră și a temperaturii variabile pe retur. Circuitele de încălzire funcţionează independent în paralel sau circuitele 2 și 3 după circuitul 1. Controlul temperaturii pe tur în maximum trei circuite de răcire. Limitarea compensării temperaturii din cameră și a temperaturii pe retur. Circuitele de răcire funcţionează independent în paralel sau circuitele 2 și 3 după circuitul 1. Controlul temperaturii în circuitul de încărcare a rezervorului de apă caldă menajeră. Controlul temperaturii de încălzire a apei calde menajere. Limitarea temperaturii pe retur. Posibilitate de prioritate ACM. Funcţiile de alarmă sunt asociate cu temperaturile pe tur. Control opţional al vanelor de reglare motorizate printr-un semnal analogic, un semnal de 0 – 10 V, (doar 3 circuite de încălzire).

regulator

3 x 3 puncte, 5 x 2 puncte

3 x 3 puncte, 3 x 0 – 10 V, 5 x 2 puncte

Cod

08 7H3817

087H3815

Fiecare dintre codurile menţionate mai sus cuprinde o cheie de programare ECL, un ghid de montaj şi un set de ghiduri de utilizare în mai multe limbi.

Senzori de temperatură Pt 1000 (IEC 751B, 1.000 Ω/0 °C):

Tip Descriere Cod

ESMT Senzor de temperatură exterioară 08 4N1012 ESM-10 Senzor pentru temperatura camerei 087 B116 4 ESM -11 Senzor de temperatură la suprafaţa conductei 087 B1165 ES MB-12 Senzor de temperatură universal 087 B118 4 ESMC Senzor de temperatură la suprafaţa conductei, inclusiv cablu de 2 m 087N0011 ESMU -100 Senzor de imersie, 100 mm, cupru 087 B118 0 ESM U-250 Senzor de imersie, 250 mm, cupru 0 87B 1181 ESMU -100 Senzor de imersie, 100 mm, oţel inoxidabil 087B1182 ESM U-250 Senzor de imersie, 250 mm, oţel inoxidabil 087 B1183

Comandă tipică, tipuri:

Referinţe, produse/software suplimentar:

Accesorii şi piese de schimb: Teacă Imersie 100 mm, oţel inoxidabil, pentru ESMU-100, Cu (087B1180) 08 7B119 0 Teacă Imersie 250 mm, oţel inoxidabil, pentru ESMU-250, Cu (087B1181) 0 87B 1191 Teacă Imersie 100 mm, oţel inoxidabil, pentru ESMB -12, (087B1184) 087 B1192 Teacă Imersie 250 mm, oţel inoxidabil, pentru ESMB-12, (087B1184) 087B1193

Regulator ECL Comfort Unitatea

ECL 310, 230 V c.a. ECL 310 B, 230 V c.a. ECL 310, 24 V c.a.

Portal ECL Acces la regulatorul ECL Comfort 310 printr-un browser

ECL Tool Software pentru laptop. Conectaţi regulatorul ECL

Server OPC Pentru ECL Comfort 310 (conexiune prin Modbus sau

de bază

pentru ECL 310

web. După crearea unui cont, accesul la regulatorul ECL Comfort 310 poate ﬁ realizat şi printr-un telefon smartphone.

Comfort 210/296/310 direct la laptop pentru lista parametrilor, rapoarte de punere în funcţiune etc.

TCP Ethernet).

Cheie de prog.

A2xx A3xx

Unitate tip telecomandă

ECA 30 ECA 31

Senzori de temperatură

ESMT (exterior) ESM-11 (suprafaţa conductei) ESMC (suprafaţa conductei) ESMU (imersiune) ESM-10 (cameră) ESMB-12 (universal)

Consultaţi ﬁşa tehnică separată

Descărcare de pe Internet

Consultaţi ﬁş a tehnică separată şi descărcaţi de pe Internet

Servomotoare/ vane

consultaţi literatura speciﬁcă

38 | © Danfoss | 2020.03

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

Operation

Aﬁşajul graﬁc alb-negru (A) indică valorile de temperatură şi informaţiile de stare, ﬁind folosit pentru stabilirea parametrilor de reglare. Aﬁşajul este prevăzut cu iluminare de fu ndal. Pot ﬁ selectate diferite aﬁşaje preferate. Navigarea, răsfoirea şi selectarea elementului curent din meniuri se face cu

ajutorul selectorului (butonul multifuncţional

(B)).

Exemple de aﬁşaje preferate:

Telecomenzile (RCU) ECA 30/31 sunt folosite pentru setarea şi supracontrolul de la distanţă al regulatorului ECL Comfort. Prin intermediul senzorului integrat de temperatura pe tur poate ﬁ corectată în scopul menţinerii unei temperaturi constante în cameră, la temperatura de confort sau economică. ECA 30/31 se operează ca un regulator ECL Comfort 310 cu selector şi aﬁşaj cu iluminare de fundal.

temperatură a camerei,

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

Funcţii Funcţii generale:

•

ECL Comfort 310 dispune de toate funcţiile

necesare modern menajeră.

• Regulatorul poate ﬁ utilizat ca dispozitiv master sau slave în sistemele cu conﬁguraţie master/ slave a regulatoarelor ECL Comfort 210/310.

• Cheia de programare ECL conţine aplicaţia software dacă este necesară, se efectuează automat o actualizare a software-ului regulatorului.

• Pe lângă func ţiile standard, ECL Comfort 310 conţine funcţiile de înregistrare în timp şi de alarmă.

• Ceasul intern în timp real oferă tre cerea automată de la ora de vară la cea de iarnă, program săptămâna

• Protecţia servomotorului, care asigură reglarea stabilă şi durata mare de viaţă a vanei de reglare motorizate, este posibilă pentru majoritatea aplicaţiilor. În perioadele fără cerere de încălzire, vana de reglare monitorizată este acţionată pentru a se evita blocarea.

• Controlul planiﬁcat (modul Confort şi economic) este bazat pe un program săptămânal. Un program de vacanţă oferă posibilitatea de a selecta zile cu regim de confort sau economic.

• Regulatorul ECL Comfort 310 poate primi impulsuri de la un contor de căldură sau debit pentru limitarea pot veni de la contorul de căldură sau debit prin intermediul conexiunii M-bus.

• În numeroase aplicaţii, intrările analogice (0 – 10 V) sunt conﬁgurate, printre altele, pentru măsurarea presiunii. Scalarea este setată în regulator.

•

Anumite aplicaţii sunt conﬁgurate pentru a

gestiona folosită pentru apelarea la un comutator extern de reglare a regimului de confort sau economic sau pentru a reacţiona la un semnal de la un ﬂuxostat.

• Parametrii de reglare, banda prop orţională (Xp), timpul de integrare (Tn), perioada de funcţionare a vanei de reglare motoriz ate şi zona neutră (Nz) pot ﬁ setaţi individual pentru ﬁecare ieşire (comanda în 3 puncte).

• Vanele de reglare motorizată din anumite aplicaţii pot ﬁ controlate prin intermediul unui semnal de 0 - 10 V.

• Câteva aplicaţii îndeplinesc cerinţele pentru funcţia de apă de ad aos şi/sau controlul cu 2 pompe.

• Unele aplicaţii pot controla turaţia pompelor de circulaţie prin intermediul unui semnal de 0 – 10 V sau al unui semnal PWM.

unui regulator electronic de temper atură pentru aplicaţiile de înc ălzire şi apă caldă

pentru o conﬁgurare ﬂexibilă. În plus,

l şi de vacanţă.

puterii sau a debitului. Alternativ, datele

intrări digitale. Această funcţie poate ﬁ

Funcţiile de încălzire:

• Curba de încălzire (relaţia dintre temperatura exterioară şi temperatura dorită pe tur) este stabilită sau a unei valori de pantă. Poate ﬁ setată limitarea max./min. a temperaturii dorite pe tur.

În unele subtipuri de aplicaţie (de exemplu A337,

A347, A367, A375 şi A377), temperatura dorită pe tur poate ﬁ setată prin intermediul unei tensiuni aﬂate în intervalul 0 - 10 V.

• Limitarea temperaturii pe retur poate funcţiona în raport cu temperatura exterioară sau poate ﬁ o valoare ﬁxă.

• Funcţia de oprire a încălzirii poate decupla încălzirea şi opri pompa de recirculare la temperaturi exterioare ridicate.

• Pe baza temperaturii camerei, regulatorul ECL Comfort 310 poate corecta temperatura dorită pe tur, pentru a spori nivelul de confort.

• Funcţia de optimizare asigură încălzirea în perioadele dorite (cu cât este mai scăzută temperatura exterioară, cu atât încălzirea va ﬁ pornită mai repede).

• Funcţia de încălzire progresivă permite o pornire lină a încălzirii (instalaţiile de termoﬁcare).

• Funcţia de ampliﬁ care permite o pornire puternică a încălzirii (instalaţiile pe bază de cazan).

• Pompa de recirculare este controlată în raport cu cererea de încălzire şi protecţia la îngheţ. În perioadele fără cerere de încălzire, pompa de recirculare este acţionată pentru a se evita blocarea.

• Funcţia economică oferă două posibilităţi:

· temp eratură redusă pe tur cu reducere ﬁxă sau

· încălzire dezactivată, cu protecţie la îngheţ încă

Funcţiile pentru apa caldă menajeră:

• Funcţia Auto Tuning cu stabilirea automată a parametrilor de reglare pentru temperatura constantă a apei calde menajere este integrată în aplicaţiile A217, A266, A368 şi A376. De reţinut că funcţia Auto Tuning este utilizabilă numai cu vanele aprobate special, adică vanele Danfoss tip VB 2 și VM 2 cu caracteristici de curgere „split” precum și vanele logaritmice, cum ar ﬁ VF și VFS.

•

Funcţia antibacterii p oate urma un program stabilit.

• Circuitul de încălzire poate comuta prioritatea în raport cu apa caldă menajeră.

cu ajutorul a 6 puncte de coordonate

reducere în raport cu temperatura exterioară (cu cât temperatura exterioară este mai scăzută, cu atât mai mică este reducerea),

activă.

Comunicaţiile Regulatorul ECL Comfort 310 are:

• magistrală ECL 485, izolată negalvanic,

destinată comunicării în circuit închis dintre master, slave şi unităţile RCU.

• magistrală RS 485, izolată galvanic, pentru

comunicaţie prin Modbus cu sistemele SCADA.

• M-bus, izolată negalvanic, pentru comunicare

M-bus cu contoarele.

• USB, tip B, pentru ECL Tool (software pentru

PC).

• Ethernet, RJ 45, pentru comunicaţie prin TCP/

IP la internet (Portal ECL).

Conexiunile master/slave

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

Limbi

Limba meniului poate ﬁ selectată dintre aprox. 22 limbi. Consultaţi „Lista limbilor”.

Date generale Date regulator ECL Comfort şi RCU:

Temperatură ambiantă 0 - 55 °C Temperatură de depozitare şi transport -40 - 70 °C Instalarea Instalarea trebuie evitată dacă există un risc de apariţie a condensului (rouă) Montarea Se va monta pe un perete vertical, apoi

Conexiuni Terminale în unitatea de bază Terminale în unitatea de bază Număr de intrări 8 în total:

Tip senzor de temperatură Pt 1000 (1.000 ohmi la 0 °C), IEC 751B

Intrare digitală pana la 12 V

Intrare analogică 0 - 10 V, rezoluţie 9 biţi Intrare puls, domeniu frecventa

(in functie de aplicatie)

Greutate 0,46/0,42 kg 0,14 kg Aﬁşaj (numai ECL Comfort 310 şi

EC A 30/31)

Setare (numai ECL Comfort 310 şi EC A 30/31)

Setare (ECL Comfort 310 B) ECA 30/31 Înregistrarea datelor în istoric Până la 10 zile pentru 14 parametri Interval minim de timp de memorare

pentru oră şi dată Copiere de rezervă a setărilor şi datelor Memorie Flash Memorie Flash Clasa de protecţie IP 41 IP 20

Marcaj conform standardelor marking in accordance with the standards

Reglare temperatură Conform cu EN 60730

*) Conﬁgurat la încărcarea aplicaţiei.

În plus, limba engleză este încărcată întotdeauna în paralel cu limba selectată.

ECL Comfort 310/310B ECA 30/31

se va întoarce pe orizontală sau se va monta pe o șină DIN (35 mm)

6 senzori de temperatură 4*) Senzor Pt 1000, digital, analogic sau cu impulsuri

Domeniu: - 60 - 150 °C

Activarea unei intrări digitale trebuie să se realizeze cu un comutator/contact fără potenţial.

Pentru monitorizare: 0.01 - 200 Hz Pentru limitare: minim 1 Hz (recomandat) si pulsuri regulate pentru un control stabil.

Graﬁc, alb-negru, cu iluminare de fundal 128 × 96 puncte Mod de aﬁşare: Text alb pe fundal negru

Selector cu funcţie intuitivă de apăsare şi rotire

72 ore -

EMC (Directiva privind compatibilitatea electromagnetică) LVD (Directiva privind tensiunea joasă) RoHS (Directiva privind restricţiile de utilizare a substanţelor periculoase)

Se va monta pe un perete ver tical, apoi se va întoarce pe orizontală sau se va monta într-un decupaj pe panou

Alternativa la senzorul integrat de temperatură a camerei: Pt 1000 (1.000 ohmi la 0 °C). IEC 751B

AI155886473192ro-000602

Cheie de programare ECL:

Tip de stocare Memorie Flash Segmentare Partea 1: Date de aplicaţie, nu se schimbă

Partea 2: Setări de fabrică, nu se schimbă Partea 3: Actualizarea SW pentru regulatorul ECL Comfort, nu se schimbă Partea 4: Setări utilizator, se schimbă

Aplicaţii Cheile A2xx funcţionează în ECL Comfort 210 şi ECL Comfort 310

Cheile A3x x funcţionează numai în ECL Comfort 310

Funcţie de blocare Dacă nu sunt introduse în regulatorul ECL Comfort, toate setările pot ﬁ vizualizate,

dar nu schimbate

Limbi meniu Limba meniului poate ﬁ selectată dintre aproximativ 22 de limbi. Consultaţi „Lista

limbilor”.

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

Date magistrală de comunicaţii ECL 485:

Destinaţie Doar pentru conexiuni interne între ECL Comfort 210/296/310

Conexiune Terminale în unitatea de bază

Tip cablu Cablu ecranat, 2 perechi de cabluri torsadate,

Lungime totală max. a cablului (cablu magistrală + cabluri senzori)

Număr max. al regulatoarelor ECL slave conectate Unităţi cu adresă unică (1 - 9): 9

Număr max. al unităţilor tip telecomandă conectate 2 Date trimise de la master Dată

Date trimise de la regulatorul slave adresat Temperatura dorită pe tur pentru ﬁecare circuit Date trimise de la ECA 30/31 • Temperatura reală şi dorită a camerei

și ECA 30/31. (Magistrală de comunicaţie proprietatea Danfoss)

Izolat negalvanic

Secţiune transversală minimă: 0, 22 mm (AWG 24). Exemple: LiYCY 2 × 2 × 0,25 mm2 (AWG 24) sau Ethernet CAT5

200 m în total (inclusiv cablurile senzorilor)

Unităţi cu adresa „0”: 5

Timp Temperatură exterioară Temperatura dorită a camerei Semnal de prioritate apă caldă menajeră

• Mod de selectare a funcţiei

• (ECA 31) Umiditate relativă

Date de comunicaţie Modbus:

Destinaţie Pentru sistemul SCADA Conexiune Terminalele 34 şi 35 în unitatea de bază. Modbus de referinţă

Protocol Modbus RTU Tip cablu Cablu ecranat, 2 perechi de cabluri torsadate + masă semnal.

Lungimea max. a cablului magistrală 1.200 m (în funcţie de tipul cablului şi de instalare). Viteză de transfer Half duplex.

Regim serial 8 biţi de date, paritate cu soţ şi un bit de oprire. Reţea Conform Ghidului de implementare V1.0 al liniei seriale

(terminal 36) trebuie conectat. Izolat galvanic (500 V).

Secţiune transversală minimă: 0,22 mm2 (AWG 24). Exemplu: LiYCY 2 × 2 × 0,25 mm2 (AWG 24)

9,6 kbit/s (implicit)/19,2 kbit/s/38,4 kbit/s

Modbus standard.

Date de comunicaţie M-bus:

Destinaţie Conexiune Terminalele 37 şi 38 în unitatea de bază.

Master M- Bus conform cu DS/EN 1434-3: 1997

Tip cablu 2 x 0,8 mm

Lungimea max. a cablului 50 m Rată de transfer 300 (reglabilă) Perioada de actualizare 60 s (reglabilă) Funcţia de gateway - port Permite por talului ECL să citească direct contoare de energie Contoare de căldură acceptate Infocal 6 şi multe alte mărci şi tipuri.

Date contoare de căldură transmise Tip contor de căldură funcţie de:

Recomandări:

Conexiune la contoarele de căldură, max. 5 contoare de căldură

Izolat negalvanic

Exemplu: JY(St)Y 2 x 0,8 mm2 (nu este pereche de cabluri torsadate)

Informaţii despre alte contoare de căldură sunt disponibile la cerere

• Temperatura de tur pe primar

• Temperatura de retur pe primar

• Debitul real/debitul cumulat

• Puterea termică curentă

• Energia termică acumulată Danfoss reco mandă contoarele de căl dură alimentate la 230 V c. a.

Date de comunicaţie USB:

USB CDC (clasa de dispozitive de comunicaţie) În scopuri de service

Modbus via USB Similar modulului Modbus serial, dar cu temporizare relaxată Conexiune, tip cablu Cablu USB standard (USB A -- ----- - USB B)

(Este necesar un driver de Windows pentru ca acest sistem de operare să recunoască ECL ca port COM virtual)

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

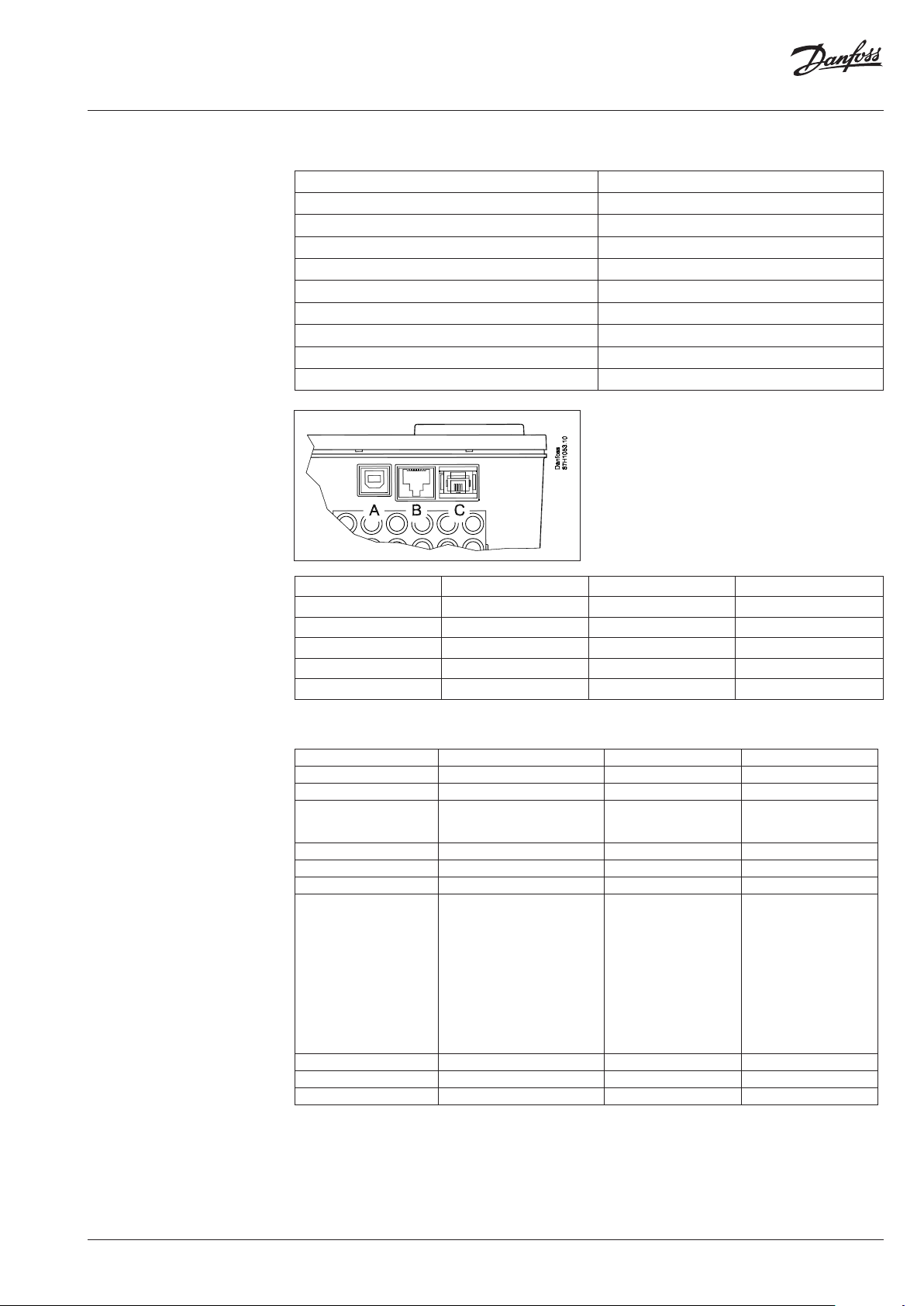

Date de comunicaţie Ethernet (Modbus/TCP):

Destinaţie Pentru sistemul SCADA

Conexiune Conector RJ45 mamă

Protocol Modbus/TCP

Tip cablu Cablu Ethernet standard (CAT 5)

Lungimea max. a cablului magistrală Conform standardului Ethernet

Detectare automată a intersectării Activată

Adresa Ethernet implicită (adresă IP) 192.168 .1.100

Număr port 502 (port Modbus/ TCP)

Număr de conexiuni 1

Securitate Trebuie asigurată de infrastructura Ethernet

Port A: USB (ﬁşă mamă de tip B) Port B: Ethernet (RJ45, mufă mamă) Port C: Chei de programare ECL

Lista de limbi

Comparaţie cu ECL Comfort 210/296

bulgară estoniană letonă slovacă

croată ﬁnlandeză lituaniană slovenă

cehă franceză poloneză spaniolă

daneză germană română suedeză

olandeză maghiară rusă

engleză italiană sârbă

Limba selectată şi limba englez ă sunt alese la încărcarea aplicaţiei.

ECL Comfort 310 ECL Comfort 210 ECL Comfort 296

Comunicaţie M-bus Da Nu Da Conexiune Modbus Da, izolat galvanic Da, izolat negalvanic Da, izolat galvanic Ethernet Da, conexiune R J45, Modbus/TCP.

Pentru soluţii SCADA și ECL Portal.

Intrări 10 8 8 Ieșiri releu 6 4 4 Ieșiri actuator vană 3 x 3 puncte 2 x 3 puncte 2 x 3 puncte Extensie intrări/ieșiri Da, ECA 32 amplasat în unitatea

de bază.

• 6 intrări

• 2 intrări de impulsuri

• 3 ieșiri analogice (0 – 10 V)

• 4 relee alternative, ECA 35:

• 2 intrări

• 2 intrări de impulsuri

• 3 ieșiri analogice (0 – 10 V)

• 4 ieșiri PWM

• 4 relee Chei de programare A2xx și A3xx A2xx A2xx Dimensiuni faţă (l x Î, mm) 220 x 110 220 x 110 144 x 96 Tensiune de alimentare 230 V și 24 V 230 V 230 V

Nu Da, conexiune RJ45,

Modbus/ TCP. Pentru soluţii SCADA și ECL Portal.

Nu Nu

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

Schema de conectare - 230 V c.a.

Exemplu de cablare la ECL Comfort 310

Tensiune de alimentare 230 V c.a. - 50 Hz Domeniu de tensiune 207 - 244 V c.a. (IEC 60038) Putere consumată 5 VA Sarcină maximă pe releele de ieşire 4(2) A - 230 V c.a. (4 A pentru sarcină ohmică,

Sarcină maximă pe ieșirile de triac pentru actuatoare 0,2 A - 230 V c.a.

2 A pentru sarcină inductivă)

Schema de conectare - 24 V c.a.

Exemplu de cablare la ECL Comfort 310

Nu conectaţi componentele alimentate la 230 V c.a. direct la un regulator alimentat la 24 V c.a. Folosiţi relee auxiliare (K) pentru a separa 230 V c.a. de 24 V c.a.

Tensiune de alimentare 24 V c.a. - 50 Hz Domeniu de tensiune 21,6 - 26,4 V c.a. (IEC 60038) Putere consumată 5 VA Sarcină maximă pe releul de ieşire 4(2) A - 24 V c.a. (4 A pentru sarcină ohmică,

2 A pentru sarcină inductivă)

Sarcină maximă pe ieșirile de triac pentru actuatoare 1 A - 24 V c.a.

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

Cablaj intrare

Cablaj - unitatea tip telecomandă ECA 30/31

Unitatea de bază

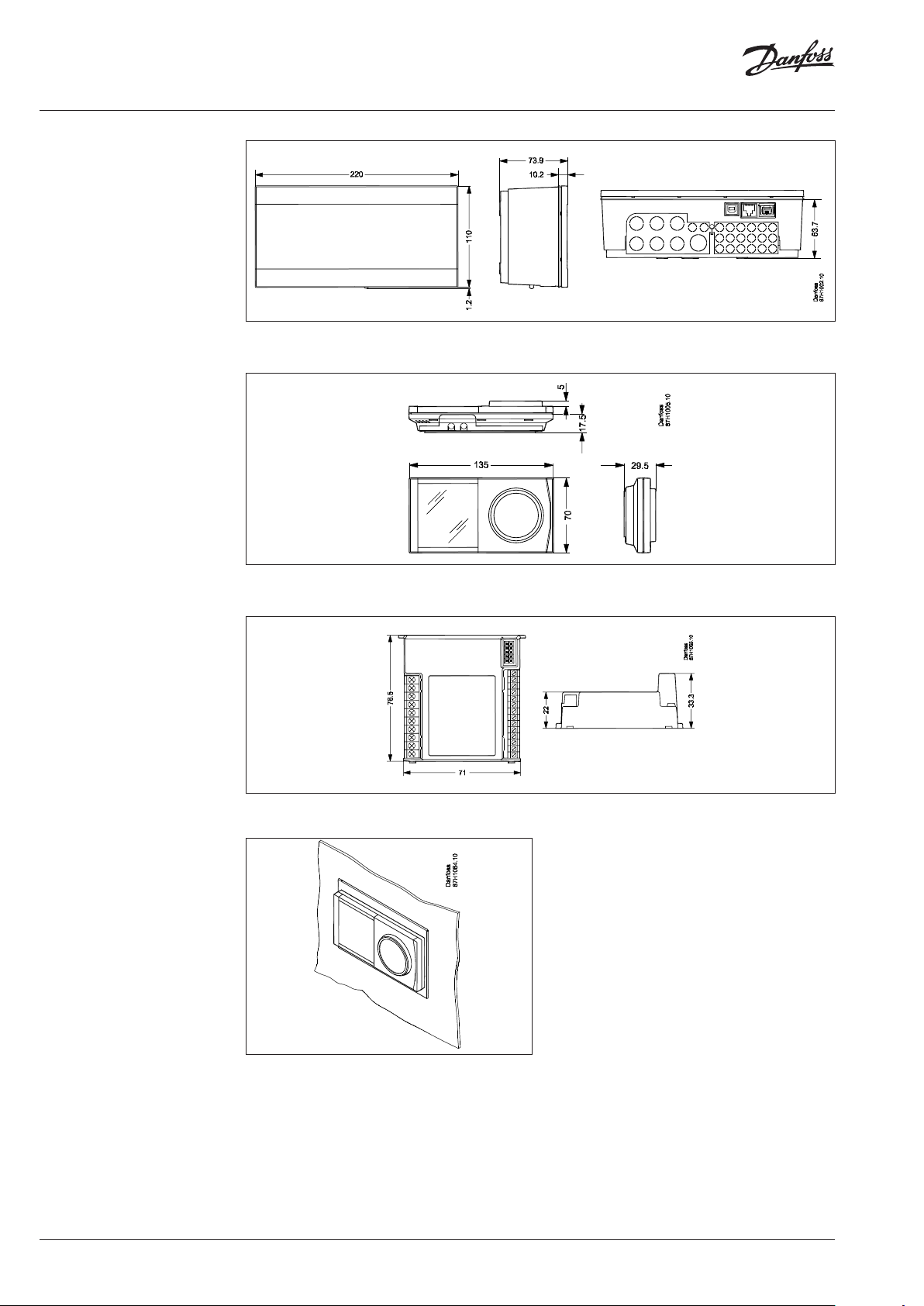

Dimensiuni

Cablajul pentru ECL Comfort 310/310B şi ECA 30/31

Tensiune de alimentare De la magistrala de comunicaţii ECL 485 Putere consumată 1 VA Senzor extern pentru temperatura camerei Pt 1000 (ESM-10), înlocuieşte senzorul integrat de

temperatură a camerei

Numai la ECA 31 Conţine senzorul de umiditate, folosit pentru aplicaţiile

speciale

Unitatea de bază ECL Comfort 310 (poate ﬁ utilizată şi pentru ECL Comfort 210).

AI155886473192ro-000602

ECL Comfort 310

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

ECL Comfort 310B

Decupare ECA 30/31 pentru montarea în partea frontală a panoului

ECA 30 / 31

ECA 32

Un cadru (cod 087H3236) este amplasat în decuparea (139 × 93 mm) în care se montează ECA 30/31.

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

Text ofertă Regulator electronic pentru aplicaţii de încălzire și apă caldă menajeră

Compensator climatic electronic pentru controlul temperaturii pe tur în instalaţii de încălzire şi apă caldă menajeră. Selector cu rotire -apăsare, aﬁşaj graﬁc cu iluminare de fundal şi utilizare pe bază de meniu în limba locală. Regulatorul poate opera aplicaţii multiple, încărcate prin intermediul cheilor de programare.

• Setarea curbei de încălzire în 6 coordonate sau ca pantă.

• Limitări ale temperaturii pe tur.

• Comp ensarea temperaturii din cameră şi perioa de Confort/Economic în func ţie de programul săptămânal.

• Program de vacanţă.

• Limitarea temperaturii pe retur ca valoare ﬁxă (apă caldă menajeră) sau în funcţie de temperatura exterioară (încălzire).

• Pompe controlate în raport cu cererea de încălzire şi protecţia la îngheţ.

• Funcţii de alarmare şi imagini de istoric pentru toţi senzorii.

• Supracontrolul manual al ieşirilor individuale.

• Comunicaţii: M-bus (maxim 5 metri), Modbus, Ethernet (de exemplu, conexiune prin internet la

ECL Portal), ECL 485 (magistrală de date internă).

• Conexiune pentru punere în funcţiune/service prin intermediul PC-ului

• 6 intrări pentru senzor de temperatură (Pt 1000).

• 4 intrări conﬁgurate şi asociate aplicaţiei.

• 6 ieşiri releu

• 3 perechi de ieşiri electronice pentru funcţionarea silenţioasă a vanei de reglare motorizată.

Telecomandă ECA 30/31:

• Selector cu rotire-apăsare, aﬁșaj graﬁc cu lumină de fundal

• Senzor integrat pentru temperatura camerei

• Senzor integrat de umiditate (doar pentru ECA 31)

Modulul de extensie ECA 32 permite:

• 6 intrări conﬁgurabile suplimentare

• 2 contoare de impulsuri

• 4 ieşiri releu

• 3 ieşiri analogice

Modulul de extensie ECA 35 permite:

• 2 intrări conﬁgurabile suplimentare

• 2 contoare de impulsuri

• 4 ieșiri de releu

• 3 ieșiri analogice

• 4 ieșiri PWM

Date principale:

• Tensiune de alimentare, 230 V c.a., 50 Hz: ECL 310 şi ECL 310 B

• Tensiune de alimentare, 24 V c.a., 50 Hz: ECL 310

• Consum: max. 5 VA

• Temperatură ambiantă: 0 - 55 °C

• Temperatură de stocare: -40 - 70 °C

Caracteristicile produsului:

• Clasa de protecţie: IP 41

• Adaptor pentru şină DIN integrat

• Dimensiune (inclusiv unitatea de bază) Lxlxh, 220x110x80 mm

• Cod comandare: ECL Comfort 310, 230 V: 087H3040

• Cod comandare: ECL Comfort 310B, 230 V: 087H3050

• Cod comandare: ECL Comfort 310, 24 V: 087H3044

• Cod comandă: Unitate de bază pentru ECL Comfort 310/310B: 087H3230

• Cod comandă: ECA 30: 087H3200

• Cod comandă: ECA 31: 087H3201

• Cod comandă: ECA 32: 087H3202

• Cod comandă: ECA 35: 087H3205

• Codul de comandă pentru cheia de programare depinde de aplicaţia preferată

AI155886473192ro-000602

Fişă tehnică Regulatorul ECL Comfort 310, unităţile tip telecomandă ECA 30/31 şi cheile de programare

Documentaţia suplimentară pentru ECL Comfort 310, module şi accesorii este disponibilă la adresa http://heating.danfoss.ro/ sau http://store.danfoss.com/

AI155886473192ro-000602

Danfoss ECL Comfort 310 Data sheet [ro]

Specifications and Main Features

Frequently Asked Questions

User Manual
