Danfoss ECL Comfort 310 Data sheet [ru]

Техническое описание

Регулятор ECL Comfort 310,

Разработано в Дании

блоки дистанционного управления ECA 30 и ключи приложения

Описание

Регулятор серии
ECL Comfort 310

ECL 310 ECL Comfort 310 – это электронный регулятор

температуры с погодной компенсацией из
серии регуляторов ECL Comfort,
предназначенный
централизованного
центрального отопления и охлаждения.
Правильное регулирование температуры
подачи в системах отопления и охлаждения
обеспечивает экономию электроэнергии.
Возможность регулирования до 4 контуров.

Функция погодной компенсации в регуляторах
ECL Comfort позволяет измерять температуру
наружного воздуха и соответственно
регулировать
отопления. Система отопления с функцией
погодной компенсации повышает уровень
комфорта и экономит электроэнергию.

Регулятор ECL Comfort 310 настраивается в
выбранном приложении с помощью ключа
приложения ECL.

Программное обеспечение ECL Tool для ECL
Comfort 310 позволяет дистанционно
управлять программным обеспечением ОРС­сервера.

Регулятор ECL Comfort 310 обеспечивает
поддержание комфортной температуры,
оптимальное энергопотребление, простую
установку с помощью ключа приложения ECL
(автоматическую настройку) и удобство в
эксплуатации.

для использов ания в системах

теплоснабжения,

температуру подачи в системе

Снижение энергопотребления возможно
благодаря функции погодной компенсации с
регулированием температуры по графику, а
также

оптимизации и ограничению

температуры обратки, расхода и мощности.

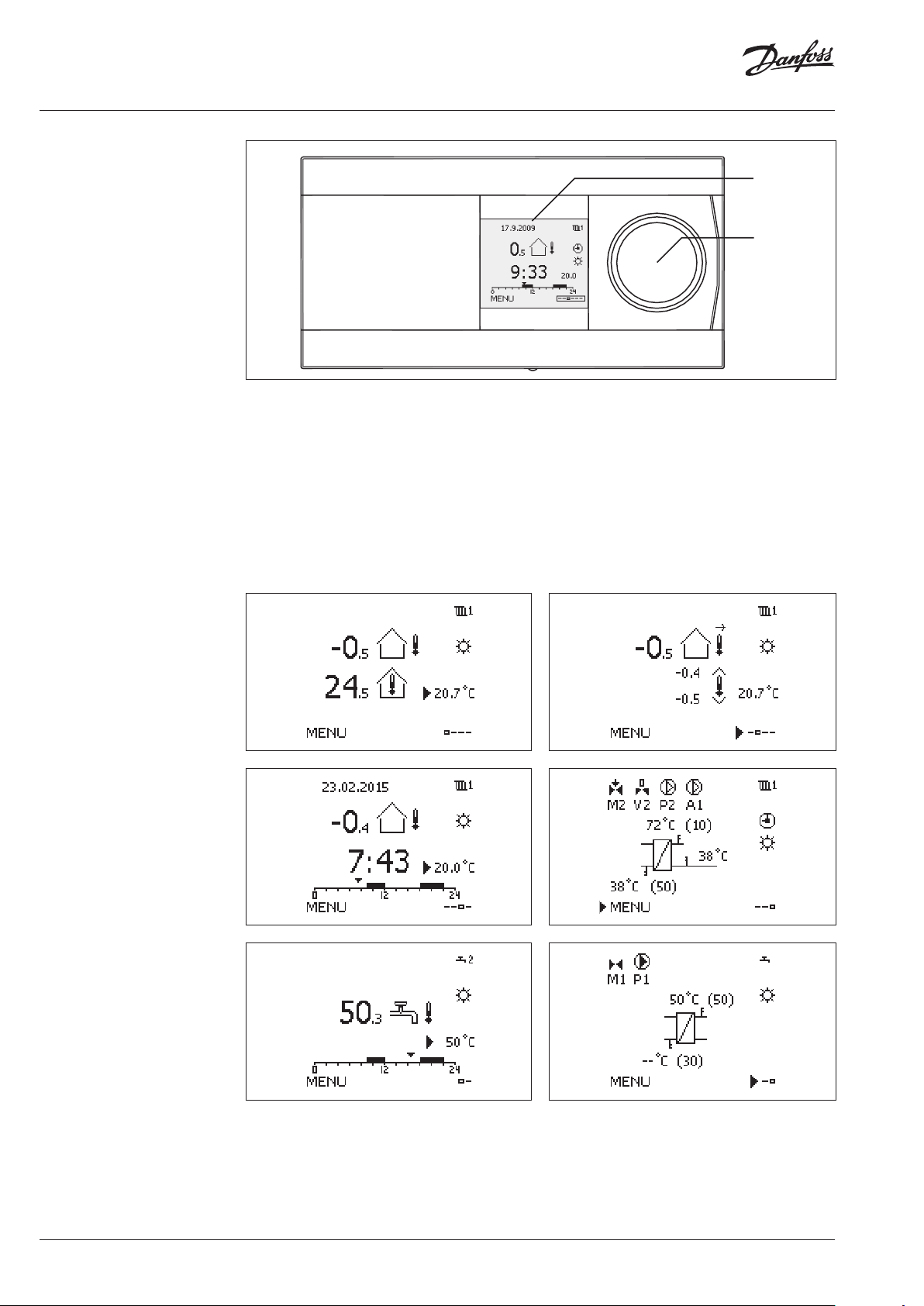

Регулятор ECL Comfort 310 легко управляется
с помощью поворотной кнопки
(многофункциональной кнопки) или блока
дистанционного управления (БДУ). Используя
поворотную кнопку, пользователь получает
доступ к текстовым меню, отображаемым на
дисплее с подсветкой, на выбранном им языке.

Регулятор ECL Comfort 310 имеет электронный
выход для управления р егулирующим клапаном
с электроприводом, релейный выход для
управления работой цирк уляционного насоса/
предохранительного клапана, а также
аварийный

К регулятору могут быть присоединены 6
температурных датчиков типа Pt 1000. Кроме
того, регулятор имеет 4 входа, настраиваемых
при загрузке приложения. Они могут быть
настроены для присоединения температурных
датчиков Pt 1000, под аналоговые (0 – 10 В) или
цифровые входные сигналы.

В зависимости от выбранного приложения для
увеличения количества входных и выходных
сигналов может быть использован внутренний
модуль расширения ECA 32 (устанавливаемый в
клеммную панель регулятора).

выход.

© Danfoss | 2020.08

AI155886473192ru-000602| 1

Техническое описание Регулятор ECL Comfort 310, блоки дистанционного управления ECA 30 и ключи приложения

Описание (продолжение) Корпус предназначен для монтажа на стену и

на DIN-рейк у. Также предлагается вариант ECL
Comfort 310B (без дисплея и поворотной кнопки).
Он может быть использован для монтажа
внутри щита и управляется при помощи БДУ
ECA 30 / 31, размещенного на лицевой панели.

ECL Comfort 310 может эксплуатироваться как
автономный регулятор и может обмениваться
информацией максимум с двумя БДУ и модулем
расширения ECA 32 или с дополнительными
входами/выходами.

Кроме того, ECL Comfort 310 может работать с
максимум двумя БДУ, ECA 32 и другими
регуляторами ECL Comfort 210 / 310 по шине связи
ECL 485.

Регулятор оснащен раз ъемом для подк лючения
к сети Ethernet. Более того, он может быть
подключен по протоколу Modbus к SCADA­системам (диспетчерское управление и сбор
данных), а по протоколу M-bus к регулятору
могут быть присоединены теплосчетчики.

Ключ приложения ECL и
приложения:

При помощи различных ключей ECL можно
легко настроить регулятор ECL Comfor t 310 для
работы в различных пр иложениях. Необходимо е
приложение загру жается в ECL Comfort 310 при
помощи соответствующего ключа
программирования ECL, который содержит
информацию о приложениях (основные схемы
программирования показаны на дисплее),
языках, заводск их настройках и встрое нном ПО.

Блок дистанционного управления (БДУ):

БДУ ECA 30 используются для управления
комнатной температурой и переключения
регулятора ECL Comfort 310. Дисплей имеет
подсветку. БДУ присоединяютс я к регуляторам
ECL Comfort двумя кабелями витой пары для
связи и питания (шина связи ECL 485).

ECA 30 имеет встроенный датчик комнатной
температуры. Для замены встроенного
температурного датчика можно подсоединить
внешний датчик комнатной температуры.

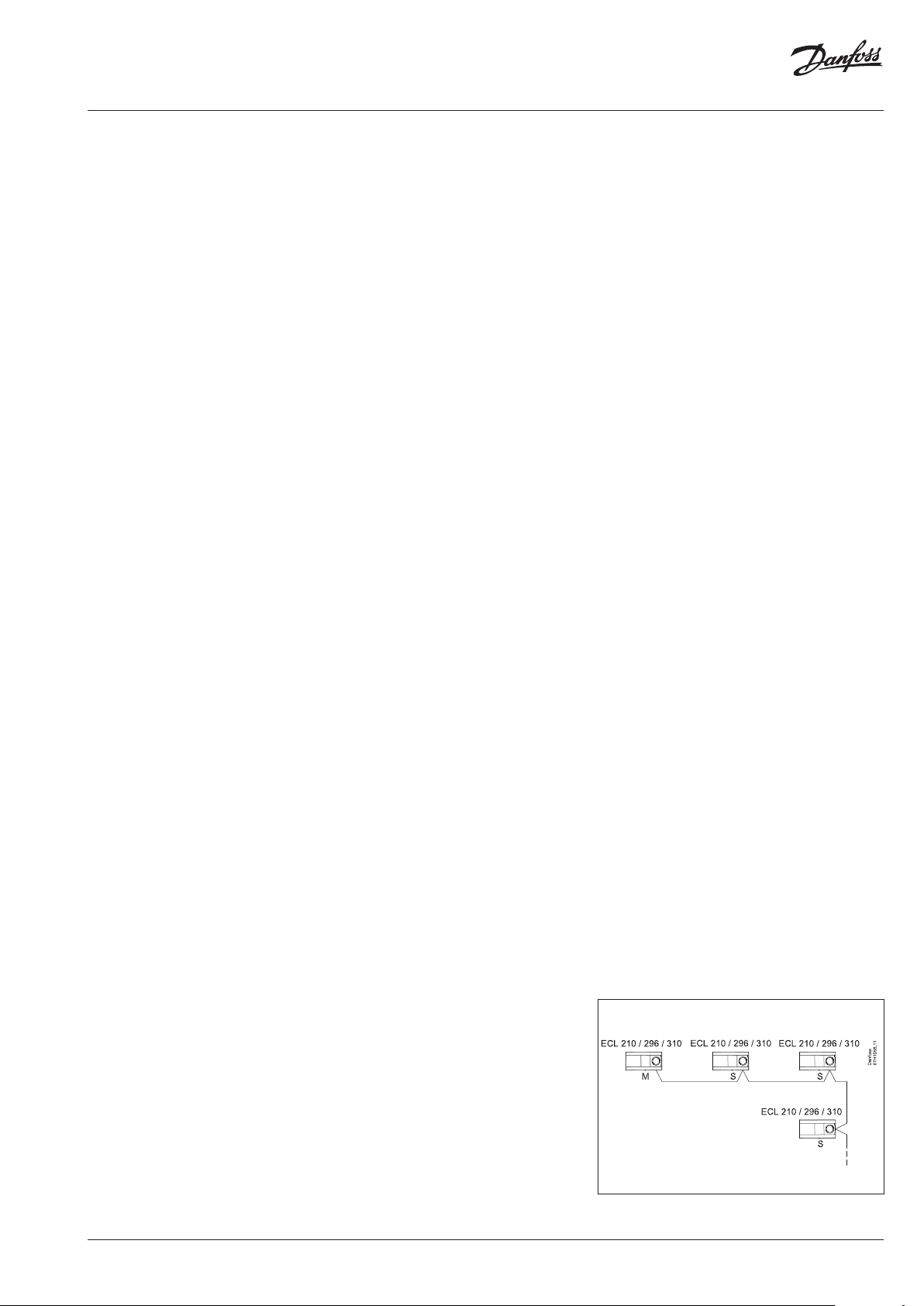

По шине связи ECL 485 можно подсоединить до
двух БДУ. Один
максимум 10 регуляторов
«ведущий/ведомый»).

БДУ может отслеживать

ECL Comfort (система

Ключи приложения ECL серии A2xx мог ут быть
использованы в регуляторах ECL Comfort 210
и

ECL Comfort 310. Большинство ключей
приложения
функции при использовании в ECL Comfort 310,
например, дополнительные температурные
датчики и связь по протоколу M-bus.
Ключи приложения ECL серии 3xx могут быть
использованы только в регуляторах ECL
Comfort 310

Параметры приложения сохраняются в
регуляторе и не зависят от перерывов в
электроснабжении.
Соответствующие ключи приложения ECL для
регуляторов ECL Comfort 210 / 310 указаны в
разделе оформления заказа.

A2xx предоставляют расширенные

.

2 | © Danfoss | 2020.08

AI155886473192ru-000602

Техническое описание Регулятор ECL Comfort 310, блоки дистанционного управления ECA 30 и ключи приложения

Ключи программирования,
обзор, включая подтипы

ECL Comfort 210 ECL Comfort 310

Ключ

A214 A214.1, A214.2, A214.3, A214.4, A214.5,

A214.6

A217 A217.1, A217. 2, A 217.3 A217.1, A217. 2, A 217.3

A230 A230.1, A230.2, A230.3, A230.4 A230.1 *, A230.2 *, A230.3 *, A230.4 *

A231 A231.1, A 231.2 A231.1, A231.2

A260 A26 0.1 A260.1

A266 A266.1, A266.2, A266.9, A266.10 A266.1 *, A266.2 **, A266.9 *, A266.10 *

A275 A275.1, A275.2, A275.3 A275.1, A275.2, A275.3

A361 A361.1, A361.2

A368 A368.1, A368.2, A368.3, A368.4, A368.5,

A376 A376.1, A376.2, A376.3 *, A376.9, A376.10

A390 A390.1, A390.2 *, A390.3, A390.11 *, A390.12 *,

*
Для ECL 310 + ECA 32 можно также использовать регулируемые приводы 0–10 В.

A214.1, A214. 2, A214.3, A214 .4, A214. 5, A214.6
A314.1, A314.2, A314.3, A314.4, A314.5, A314.6,
A314.7, A314.9

A317.1, A317. 2

A331.1, A331. 2

A375.1, A375.2, A375.3, A375.4, A375.5

A368.6

A390.13 *

**
Для ECL 310 + ECA 32 можно также использовать регулируемые приводы 0–10 В в контуре
отопления.

Выше представлен перечень существующих ключей приложений для регуляторов ECL Comfort.
Не все ключи доступны для продажи в Вашей стране. Свяжитесь с местным представителем
компании Danfoss.

AI155886473192ru-000602

© Danfoss | 2020.08 | 3

Техническое описание Регулятор ECL Comfort 310, блоки дистанционного управления ECA 30 и ключи приложения

Примеры приложений

Все указанные элементы системы (S = температурный датчик, P = насос, M = регулирующий клапан
с электроприводом) подсоединяются кабельными линиями к регулятору ECL Comfort 210 / 310.

Все приложения для регуляторов ECL Comfort 210 могут быть использованы и для регуляторов
ECL Comfort 310. Дополнительные функции и средства связи активизированы.

A214.1, пр. a:
Система вентиляции с охлаждением, температура воздуховода согласно комнатной
температуре

S1

P2

ECL 210 / 296 / 310

X3

S5

A1

F1

M2

S3

S8S8S8

S4

Danfoss

87H2113.13

A214.2, пр. a:
Система вентиляции с отоплением, температура нагрева согласно температуре воздуховода

S1

P2

ECL 210 / 296 / 310

A1

S3

X3

S6

S7

S5

M1

F1

S4

S8S8S8

Danfoss

87H2118.12

4 | © Danfoss | 2020.08

AI155886473192ru-000602

Техническое описание Регулятор ECL Comfort 310, блоки дистанционного управления ECA 30 и ключи приложения

A214.3, пр. a:
Система вентиляции с отоплением, температура воздуховода согласно комнатной
температуре

S1

ECL 210 / 296 / 310

Danfoss

87H2120.12

A1

M1

X3

S5

P2

S6

F1

S3

S4

S7

S8S8S8

A214.5, пр. a:
Система вентиляции с отоплением / охлаждением, температура воздуховода согласно
комнатной температуре

S1

P2

X3

ECL 210 / 296 / 310

M1

S5

S6

S7

A1

F1

M2

S8S8S8

S3

S4

Danfoss

87H2124.12

AI155886473192ru-000602

© Danfoss | 2020.08 | 5

Техническое описание Регулятор ECL Comfort 310, блоки дистанционного управления ECA 30 и ключи приложения

A314.1, пр. a:
Система вентиляции с теплоснабжением, пассивным охлаждением (наружный воздух) и
постоянным

контролем температуры воздуховода. Пассивное охлаждение с аналоговым

управлением (M2).

S1

P2

M2

A

ECL 310

+ ECA 32

S3

X3

S6

S7

A1

S5

M1

F1

S4

S8S8S8

S2

Danfoss

87H2133.12

A314.1, пр. b:
Система вентиляции с теплоснабжением, охлаждением и контролем температуры воздуховода.
Охлаждение с аналоговым управлением (M2).

S1

ECL 310

+ ECA 32

A1

S2

Danfoss

87H2128.12

P2

S3

X3

S6

S7

S5

M1

F1

M2

A

S4

S8S8S8

6 | © Danfoss | 2020.08

AI155886473192ru-000602

Техническое описание Регулятор ECL Comfort 310, блоки дистанционного управления ECA 30 и ключи приложения

A314.2, ex. b:
Ventilation system with heating, cooling and room temperature control. Analogue controlled
cooling stage (M2).

S1

X3

ECL 310

+ ECA 32

M1

S5

A1

M2

S2

A

P2

S6

S7

F1

S8S8S8

S3

S4

A314.3, ex. a:
Ventilation system with heating and room temperature control. Speed controlled fan.

S1

ECL 310

S2

+ ECA 32

A1

Danfoss

87H2135.12

Danfoss

87H2131.12

S10

P2

X3

S6

S7

M1

S5

F1 / V1

S3

S4

S8S8S8

AI155886473192ru-000602

© Danfoss | 2020.08 | 7

Техническое описание Регулятор ECL Comfort 310, блоки дистанционного управления ECA 30 и ключи приложения

A217.1, пр. a:
Зарядка бака-аккумулятора ГВС

A217.1, пр. б:
Теплоснабжение бака-аккумулятора ГВС

S1

ECL 210 / 296 / 310

A1

S2

S3

M1

S5

P1

A217.2, пр. a:
Зарядка бака-аккумулятора ГВС с контуром предварительного нагрева

S1

S2 S3

ECL 210 / 296 / 310

A1

S4

S6

S6

S8

P3

Danfoss

87H2068.13

Danfoss

87H2071.13

8 | © Danfoss | 2020.08

M1

S5

P1

A

S8

B

P2

P3

AI155886473192ru-000602

Техническое описание Регулятор ECL Comfort 310, блоки дистанционного управления ECA 30 и ключи приложения

A217.3, пр. a:
Нагрев ГВС

A217.3, пр. в:
Нагрев ГВС по требованию (датчик протока). С циркуляцией или без нее.

A230.1, пр. a:
Независимое присоединение системы отопления. Возможность компенсации ветра

AI155886473192ru-000602

© Danfoss | 2020.08 | 9

Техническое описание Регулятор ECL Comfort 310, блоки дистанционного управления ECA 30 и ключи приложения

A230.2, пр. a:
Независимое присоединение системы охлаждения (централизованное охлаждение)

A230.3:
Независимая система отопления. Компенсация высокой относительной влажности (по
измерению ECA 31 - не поставляется в Россию). С компенсацией влияния ветра (опция).

10 | © Danfoss | 2020.08

A230.4:
Независимая система отопления. Измерение и сигнализация статического давления.
Мониторинг ГВС и температуры в обратном трубопроводе циркуляции ГВС.

AI155886473192ru-000602

Техническое описание Регулятор ECL Comfort 310, блоки дистанционного управления ECA 30 и ключи приложения

A231.2:
Независимое присоединение системы отопления с управлением двумя насосами и функцией
подпитки

A331.2, пр. a:
Система отопления с управлением двумя насосами и функцией подпитки.
Температура первичного контура зависит от регулирования температуры подачи.

AI155886473192ru-000602

A260.1, пр. a:
Две системы отопления

© Danfoss | 2020.08 | 11

Техническое описание Регулятор ECL Comfort 310, блоки дистанционного управления ECA 30 и ключи приложения

A260.1, пр. г:
Две системы отопления. Контур 2 является частью контура 1.

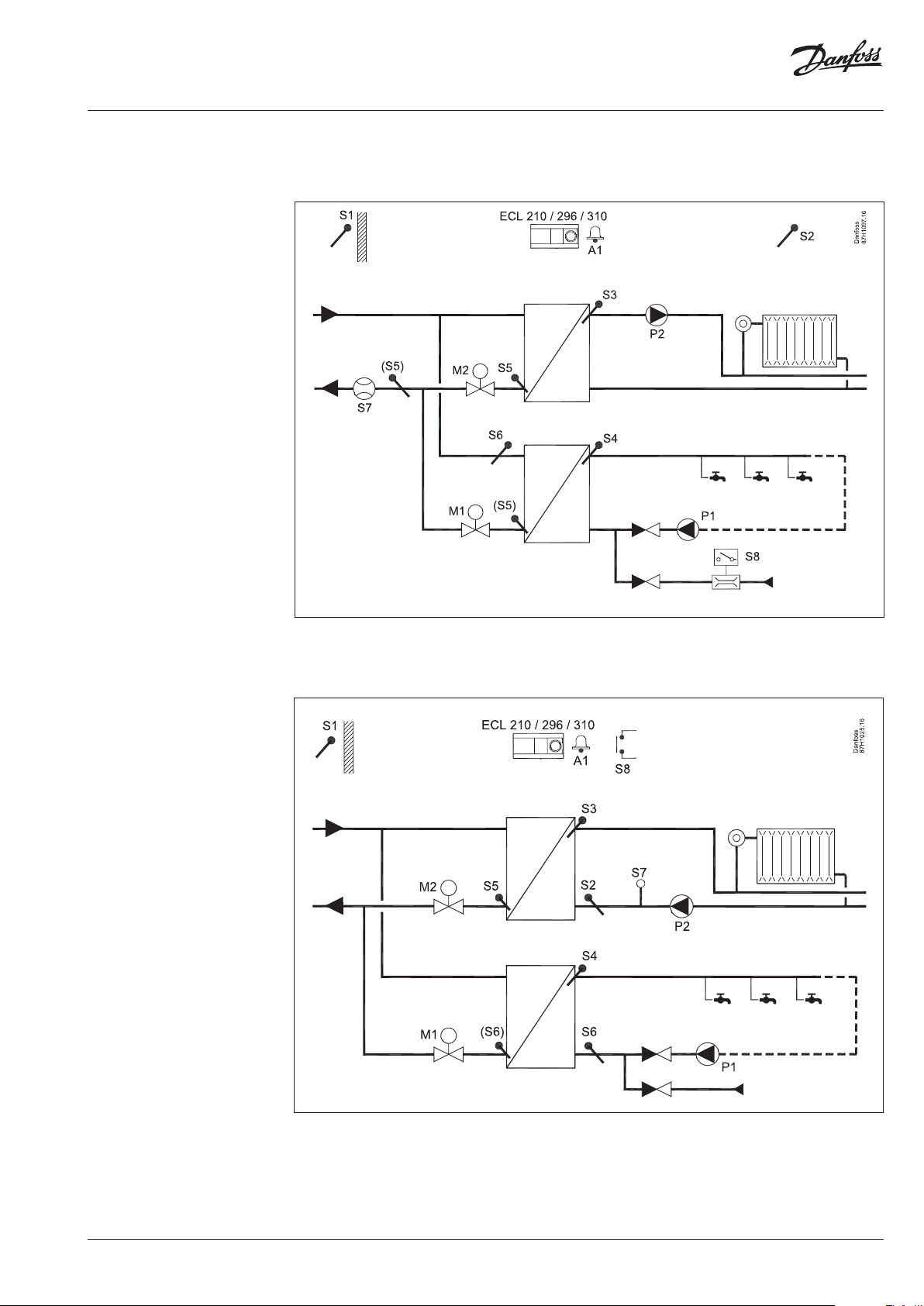

A266.1, пр. a:
Система отопления и система нагрева ГВС. Режим параллельной работы или приоритет ГВС.

12 | © Danfoss | 2020.08

AI155886473192ru-000602
