Danfoss ECL Comfort 310 Data sheet [fi]

Tekninen esite

ECL Comfort 310 -säädin,

ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

Kuvaus

ECL Comfort 310 -säädinsarja

ECL 310 ECL Comfort -säädinsarjaan kuuluva ECL Comfort

310 on elektroninen, ulkolämpötilan mukaan
toimiva lämpötilansäädin, jota voidaan käyttää
kaukolämpö-, keskuslämmitys- ja jäähdy tysjärjest­elmissä. Lämmitys- ja jäähdytysjärjestelmien
virtauslämpötilan oikeanlaisella hallinnalla
voidaan säästää energiaa. Säätimellä voidaan
hallita enintään neljää piiriä.

ECL Comfort -säätimien ulkoilmakompensointitoi­minto mittaa ulkolämpötilaa ja säätää lämmitys­järjestelmään virtauslämpötilaa sen mukaan.
Ulkolämpötilan mukaan toimiva lämmitysjärjest­elmä tuo lisämukavuutta ja säästää energiaa.

ECL Comfort 310 -säätimeen määritetään valittu
sovellus ECL-sovellusavaimella.

Verkkopohjainen ECL Portal kommunikoi ECL
Comfort 310 -säätimen kanssa. ECL Portal on teho kas
ja helppokäyttöinen, kokonaisuudessaan toimit­ettava SCADA (Supervisory Control And Data
Acquisition) -työkalu, joka soveltuu kaikille käyt­täjille, huoltohenkilöille ja käytettäväksi käyt­töönoton yhteydessä. Se parantaa palvelutasoa
ja/tai pienentää palvelukustannuksia. Lämmitys­ja/tai jäähdytysjärjestelmään saa yhteyden peri­aatteessa mistä tahansa ja milloin tahansa tieto­koneella tai älypuhelimella, mikä parantaa
palvelutasoa ja lyhentää reagointiaikaa hälytys­tapauksissa.

ECL Comfort 310 -säätimelle tarkoitettu ECL Tool

-ohjelma mahdo llistaa vaihtoehtoisen ECL Portalin
ja OPC-palvelinohjelmiston etäkäytön.

ECL Comfort 310 säilyttää kiinteistössä halutun
lämpötilan ja optimoi energiankulutuksen. Se on
helppo asentaa ECL-sovellusavaimen avulla (Plug
and Play), ja käyttö on yksinkertaista.

Energian säästöä tehostavat
ulkoilmakompensointi, lämpötilan säätö
aikaohjelman mukaan, optimointi sekä
paluuveden lämpötilan, virtauksen ja tehon
rajoittaminen.

ECL Comfort 310 -säädintä on helppo käyttää
valitsimella (säätöpyörä) tai kaukosäätimellä
(RCU). Valitsin ja taustavalaistu näyttö ohjaavat
käyttäjää tekstivalikoiden käytössä valitulla
kielellä.

ECL Comfort 310 -säätimessä on elektroniset
(triac)

lähdöt moottoriventtiilien ohjausta varten,
relelähtö
ohjausta varten sekä hälytyslähtö.

Laitteeseen voidaan liittää kuusi Pt 1000 -lämpötila­anturia. Lisäksi järjestelmään määritetään neljä
tuloa, kun sovellus ladataan. Vaihtoehtona voi
olla Pt 1000 -lämpötila-anturitulo, analoginen
tulo (0–10 V) tai digitaalinen tulo.

Sovelluksesta riippuen toinen sisäisistä
laajennusmoduuleista ECA 32 tai ECA 35 (joka
asennetaan säätimen pohjaan) lisää mittaus- sekä
ohjauspisteitä.

mm. kiertovesipumpun/vaihtoventtiilin

© Danfoss | 2020.03

AI155886473192fi-000603| 1

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

Kuvaus (jatkuu)

ECL-sovellusavain ja sovellukset:

Asennuspohja on suunniteltu asennettavaksi
seinälle tai DIN-kiskoon. Saatavana on myös ECL
Comfort 310B -säädin (ilman näyttöä ja valitsinta).
Se voidaan asentaa kotelon sisäpuolelle, ja sitä
käytetään ECA 30/31 -kaukosäätimellä.

ECL Comfort 310 -säädintä voidaan käyttää
itsenäisenä säätimenä, ja siihen voi lisätä enintään
kahden kaukosäätimen sekä laajennusmoduulin
ECA 32:n tai ECA 35:n kanssa.

ECL Comfort 310 toimii myös enintään kahden
kaukosäätimen, ECA 32 / 35 -laajennusmoduulin
ja muiden ECL Comfort 210/296/310 -säätimien
kanssa ECL 485 -tiedonsiirtoväylän kautta.

Säätimessä on sisäänrakennettu Ethernet-liitäntä.
Lisäksi laitteessa on sisäänrakennettu Modbus­tiedonsiirto SCADA (Supervisory Control and Data
Acquisition) -järjestelmiin sekä M-Bus-tiedonsiirto
energiamittareihin.

ECL Comfort 310 -laitteistoa on helppo käyttää
erilaisissa sovelluksissa ECL-sovellusavainten
avulla. ECL Comfort 310 -säätimeen ladataan
haluttu sovellus ECL-sovellusavaimella, joka
sisältää tiedot sovelluk sista (näytöllä yksinker taiset
järjestelmäkuvat sovelluksista), kielistä,
tehdasasetuksista ja laitteen ohjelmistoversioista.

Kaukosäädin (RCU):

ECA 30- ja ECA 31 -kaukosäätimiä käytetään
huonelämpötilan säätöön ja ECL Comfort 310

-säätimen ohjaukseen. Näyttö on taustavalaistu.
Kaukosäätimet liitetään ECL Comfort -säätimiin
kahdella kierretyllä parikaap elilla, joita käytetään
tiedonsiirtoon ja virransyöttöön (ECL 485

-tiedonsiirtoväylä).

ECA 30 / 31 -kaukosäätimessä on sisäänrakennet tu
huonelämpötila-anturi. Sisäänrakennetun
lämpötila-anturin voi korvata erillisellä ulkoisella
huonelämpötila-anturilla.

Lisäksi ECA 31:ssä on sisäänrakennettu suhteellisen
kosteuden anturi, jonka keräämää tietoa käytetään
kosteustietoa tarvitsevissa sovelluksissa. ECL 485

-tiedonsiirtoväylään voidaan kytkeä enintään
kaksi kaukosäädintä. Yksi kaukosäädin voi valvoa
enintään kymmentä ECL Comfort -säädintä (ylä-/
alasäädinjärjestelmä).

ECL Comfort 210, ECL Comfort 296 - ja ECL Comfort
310 -säätimissä voidaan käyttää A2xx-sarjan ECL­sovellusavaimia. ECL Comfort 310 -säätimen
kanssa käytettynä useimmat A2xx­sovellusavaimet mahdollistavat lisätoimintoja,
kuten lisälämpötila-anturien käytön ja M-Bus­tiedonsiirron.
3xx-sarjan ECL-sovellusavaimia voidaan käyttää
vain ECL Comfort 310 -säätimissä.

Sovellusparametrit tallennetaan säätimeen,
eivätkä ne katoa sähkökatkon aikana.
ECL Comfort 210/296/310 -säätimen ECL­sovellusavaimet

löytyvät Tilaaminen-kohdasta.

2 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

Sovellusavaimet, yleiskat­saus, sisältyvät alatyypit

ECL Comfort 210 / 296 ECL Comfort 310

Avain

A214 A214.1, A214.2, A214.3, A214.4, A214.5,

A214.6

A217 A217.1, A217. 2, A 217.3 A217.1, A217. 2, A 217.3

A230 A230.1, A230.2, A230.3, A230.4 A230.1 *, A230.2 *, A230.3 *, A230.4 *
A231 A231.1, A231.2 A231.1, A231.2

A232 A232.1 A232 .1

A237 A237.1, A237. 2 A237.1, A2 37.2

A247 A247.1, A247. 2, A3 47.3 A247.1, A 247. 2, A247. 3

A260 A26 0.1 A260.1
A266 A266.1, A266.2, A266.9, A266.10 A266.1 *, A266.2 **, A266.9 *, A266.10 *
A275 A275.1, A275.2, A275.3 A275.1, A275.2, A275.3

A319 A319.1, A319.2
A333 A333.1, A333.2, A333.3
A361 A361.1, A361.2
A362 A362.1
A367 A 367.1, A367. 2
A368 A368.1, A368.2, A368.3, A368.4, A368.5,

A376 A376.1, A376.2, A376.3 *, A376.9, A376.10
A377 A 377.1, A377.2, A377.3

A390 A390.1, A390.2 *, A390.3, A390.11 *, A390.12 *,

A214.1, A214.2, A214.3, A214.4, A214.5, A214.6
A314.1, A314.2, A314.3, A314.4, A314.5, A314.6,
A314.7, A314.9

A317.1, A317.2

A331.1, A331.2

A332.1, A332.2, A332.3, A332.4

A337.1, A 337. 2

A347.1, A3 47.2, A347.3

A375.1, A375.2, A375.3, A375.4, A375.5

A368.6

A390.13 *

*
Käytettäessä ECL 310 -säätimessä + ECA 32/35 -moduuleja voidaan tarvittaessa käyttää 0–10 voltin
jännitteellä ohjattuja toimilaitteita lämmityspiirille.

**
Käytett äessä ECL 310 -säätimessä + ECA 32/35 -moduuleissa 0–10 voltin jännitteellä ohjattua toimilaitet ta
voidaan käyttää vaihtoehtoisesti lämmityspiirille.

Tässä yleiskatsauk sessa esitellään ECL Comfort -säätimiin tällä hetkellä saatavilla olevat sovellusavaimet.
Kaikki avaimia ei ole saatavilla kaikissa maissa. Lisätietoja saat Danfossin myyntikonttorista.

AI155886473192fi-000603

© Danfoss | 2020.03 | 3

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

Esimerkkejä sovelluksista Kaikki mainitut komponentit (S = lämpötila-anturi, P = pumppu, M = moottoroitu säätöventtiili)

johdotetaan ECL Comfort 210/296/310 -säätimeen.

Kaikkia ECL Comfort 210/296 -säätimen sovelluksia voidaan käyttää ECL Comfort 310 -säätimessä.
Käytettävissä on myös lisätoimintoja ja -tiedonsiirtomahdollisuuksia.

A214.1, esimerkki a:
Jäähdytyssovellus, kanavalämpötila perustuu huonelämpötilaan

S1

ECL 210 / 296 / 310

A1

M2

S5

X3

P2

F1

A214.2, esimerkki a:
Lämmityssovellus, lämmityslämpötila perustuu kanavalämpötilaan

S1

ECL 210 / 296 / 310

A1

S3

S8S8S8

S4

Danfoss

87H2113.13

Danfoss

87H2118.12

P2

S3

X3

S6

S7

S5

M1

F1

S4

S8S8S8

4 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A214.3, esimerkki a:
Lämmityssovellus, kanavalämpötila perustuu huonelämpötilaan

S1

ECL 210 / 296 / 310

A1

M1

X3

S5

P2

S6

S7

F1

S3

S8S8S8

A214.5, esimerkki a:
Lämmitys-/jäähdytyssovellus, kanavalämpötila perustuu huonelämpötilaan

S4

Danfoss

87H2120.12

S1

P2

X3

ECL 210 / 296 / 310

M1

S5

S6

S7

A1

F1

M2

S8S8S8

S3

S4

Danfoss

87H2124.12

AI155886473192fi-000603

© Danfoss | 2020.03 | 5

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A314.1, esimerkki a:
Ilmanvaihtojärjestelmä, jossa lämmitys, passiivinen jäähdytys (ulkoilma) ja ilmakanavan
vakiolämpötilasäätö. Analogisesti ohjattava passiivisen jäähdytyksen vaihe (M2).

S1

P2

M2

A

ECL 310

+ ECA 32

S3

X3

S6

S7

A1

S5

M1

F1

S2

S4

S8S8S8

A314.1, esimerkki b:
Ilmanvaihtojärjestelmä, jossa lämmitys, jäähdytys ja ilmakanavan lämpötilasäätö.
Analogisesti ohjattava jäähdytysvaihe (M2).

S1

ECL 310

+ ECA 32

S2

A1

Danfoss

87H2133.12

Danfoss

87H2128.12

P2

S3

X3

S6

S7

S5

M1

F1

M2

A

S4

S8S8S8

6 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A314.2, esimerkki b:
Ilmanvaihtojärjestelmä, jossa lämmitys, jäähdytys ja huonelämpötilasäätö. Analogisesti ohjattava
jäähdytysvaihe (M2).

S1

X3

ECL 310

+ ECA 32

M1

S5

A1

M2

A

S2

P2

S6

S7

F1

S8S8S8

S3

S4

A314.3, esimerkki a:
Ilmanvaihtojärjestelmä, jossa lämmitys ja huonelämpötilasäätö. Nopeussäätöinen tuuletin.

S1

ECL 310

S2

+ ECA 32

A1

Danfoss

87H2135.12

Danfoss

87H2131.12

S10

P2

X3

S6

S7

M1

S5

F1 / V1

S3

S4

S8S8S8

AI155886473192fi-000603

© Danfoss | 2020.03 | 7

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A217.1, esimerkki a:
Varaajakytkentä

A217.1, esimerkki b:
Varaajanlatauskytkentä

S1

M1

A217.2, esimerkki a:
Varaajakytkentä

S1

S2

S2 S3

S5

ECL 210 / 296 / 310

S3

P1

ECL 210 / 296 / 310

S4

A1

A1

S6

S6

S8

P3

Danfoss

87H2068.13

Danfoss

87H2071.13

8 | © Danfoss | 2020.03

M1

S5

P1

A

S8

B

P2

P3

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A217.3, esimerkki a:
Käyttövesikytkentä

A217.3, esimerkki c:
LKV-lämmitys tarvittaessa (virtauskytkin). Kierron kanssa tai ilman sitä.

A230.1, esimerkki a:
Lämmitysjärjestelmä siirrinkytkennällä. Tuulikompensointi vaihtoehtona

AI155886473192fi-000603

© Danfoss | 2020.03 | 9

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A230.2, esimerkki a:
Jäähdytysjärjestelmä (kaukojäähdytys) siirrinkytkennällä

A230.3:
Lämmitysjärjestelmä siirrinkytkennällä. Liian korkean suhteellisen kosteuden kompensointitoiminto
(ECA 31:n mittaama). Tuulikompensointi mahdollisuus.

10 | © Danfoss | 2020.03

A230.4:
Lämmitysjärjestelmä siirrinkytkennällä. Paineen mittaus/hälytys. LKV:n ja LKV-kierron paluuveden
lämpötilojen mittaus.

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A231.2:
Lämmitysjärjestelmä siirrinkytkennällä, kahden pumpun ohjaus ja täyttövesitoiminto

A331.2, esimerkki a:
Lämmitysjärjestelmä, kahden pumpun ohjaus ja täyttövesitoiminto.
Tulolämpötila vaihtelee menoveden lämpötilan säädön mukaan.

AI155886473192fi-000603

A232.1, esimerkki a:
Lämmitys/jäähdytyskytkentä (lattialämmitys/kattojäähdytys) suhteessa ulko-, huone- ja
kastepistelämpötilaan.

© Danfoss | 2020.03 | 11

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A332.1, esimerkki a:
Lämmitys/jäähdytyskytkentä (lattialämmitys/kattojäähdytys) suhteessa ulko-, huone- ja
kastepistelämpötilaan. Paluuveden lämpötilan rajoitus lisätoimintona.

A332.2, esimerkki a:
Erillinen lämmitys/jäähdytyskytkentä lämmitykselle ja jäähdytykselle suhteessa ulko-, huone- ja
kastepistelämpötilaan. Paluuveden lämpötilan rajoitus lisätoimintona.

A332.3:
Erillinen menolämpötilan säätö lämmitykselle ja jäähdytykselle suhteessa ulko-, huone- ja
kastepistelämpötilaan. Paluuveden lämpötilan rajoitusmahdollisuus. Edistynyt nopea LKV­lämpötilan säätö.

12 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A332.4:
Menolämpötilan säätö (lattialämmitys/kattojäähdytys) suhteessa ulko-, huone- ja
kastepistelämpötilaan. Ulkoinen lämmitys-/jäähdytystilan ohitus. Paluuveden lämpötilan
rajoitusmahdollisuus.

ECL 310

A1

S8

S7

S9

DanfossS187H1496.10

S6

M1

S3

X3

X2

S10

A237.1 / A337.1, esimerkki a:
Lämmitys- ja varaajajärjestelmä siirrinkytkennällä

S2

P1

S5

M2

AI155886473192fi-000603

A237.2 / A337.2, esimerkki a:
Lämmitys- ja varaajajärjestelmä siirrinkytkennällä

© Danfoss | 2020.03 | 13

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A247.1, esimerkki a:
Lämmitys- ja varaajajärjestelmä siirrinkytkennällä Rinnakkaistila tai LKV:n etusija

A247.2, esimerkki a:
Lämmitys ja varaajajärjestelmä siirrinkytkennällä
Rinnakkaistila tai LKV:n etusija.

14 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A247.3, esimerkki a:
Lämmitys ja varaajajärjestelmä siirrinkytkennällä. Rinnakkaistila tai käyttöveden priorisointi.

A347.1, esimerkki a:
Lämmitys- ja varaajajärjestelmä siirrinkytkennällä Rinnakkaistila tai LKV:n etusija.

S1

M2

M1

S5

S2

S3

S4

ECL 310

B

A1

P1

S6

A

S8

P2

S7

P3

Danfoss

87H2057.11

AI155886473192fi-000603

© Danfoss | 2020.03 | 15

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A347.2, esimerkki a:
Lämmitys ja varaajajärjestelmä siirrinkytkennällä
Rinnakkaistila tai LKV:n etusija.

A260.1, esimerkki a:
Kaksi lämmityspiiriä

16 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A260.1, esimerkki d:
Kaksi lämmityspiiriä. Piiri 2 on piirin 1 jälkisäätöryhmä.

A266.1, esimerkki a:
Lämmitys ja käyttövesijärjestelmä. Rinnakkaistila tai LKV:n etusija.

AI155886473192fi-000603

© Danfoss | 2020.03 | 17

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A266.2, esimerkki a:
Lämmitys ja käyttövesijärjestelmä. Rinnakkaistila tai LKV:n etusija. Käyttövesikytkentä
virtauskytkimellä.

A266.9, esimerkki a:
Lämmitys ja käyttövesijärjestelmä. Paineen mittaus/hälytys. Yleishälytystulo. Rinnakkaistila tai
käyttöveden priorisointi.

18 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A266.10, esimerkki a:
Lämmitys ja käyttövesijärjestelmä. Paineen mittaus/hälytys. Yleishälytystulo. Rinnakkaistila tai
käyttöveden priorisointi. S7 on pulsseihin perustuva virtaus- tai energiamittaukseen liittyvää
rajoitusta varten.

A275.1, esimerkki a:
Kattilakytkentä

S1

S3

S5

B1

ECL 210 / 296 / 310

P1

Danfoss

A1

S7

*

87H2163.13

1

AI155886473192fi-000603

© Danfoss | 2020.03 | 19

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A275.2, esimerkki a:
Kattila-, varaajakytkentä

S1

ECL 210 / 296 / 310

S3

P1

S5

B1

P3

A275.3, esimerkki a:
Kattila-, varaaja-, jälkisäätöryhmäkytkentä

Danfoss

A1

87H2165.12

S7

1

*

S6

2

S1

ECL 210 / 296 / 310

Danfoss

87H2169.13

M2

S4

P4

S2

S3

P1

S5

B1

P3

*

S6

S8

2

S7

1

3

20 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A375.1, esimerkki a:
Enintään kahdeksan kattilan ON/OFF-säätö lämmityspiirille.

S1

S3

B1 B8

S5

ECL 310

+ ECA 32

P1

A1

*

Danfoss

S7

①

A375.2, esimerkki a:
Enintään kahdeksan kattilan ON/OFF-säätö lämmityspiirille ja LKV-piirille. LKV:n etusija lisätoimintona.

S1

S3

ECL 310

+ ECA 32

A1

Danfoss

S7

87H2182.10

87H2188.10

B1 B8

P1

S5

*

S6

①

②

P4

P3

AI155886473192fi-000603

© Danfoss | 2020.03 | 21

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A375.3, esimerkki a:
Enintään kahdeksan kattilan ON/OFF-säätö suoralämmityspiirille (1), sekoituspiirille (2) ja LKV-piirille
(3). LKV:n etusija lisätoimintona.

S1

S3

B1 B8

S5

ECL 310

+ ECA 32

M2

A1

S4

P4

S2

P1

*

S6

P3

S8

S7

A375.4, esimerkki a:
Kattila-, varaajakytkentä ON/OFF-säädöllä tai 0–10 voltin jännitteellä ohjattu. Paineen mittaus/
hälytys.

②

①

③

Danfoss

87H2189.10

S1

B1

V1

S3

S5

S9

P1

ECL 310

+ ECA 32

*

A1

S7

Danfoss

87H1544.10

1

22 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A

A

A

A

A

A

A

A

A375.5, esimerkki a:
Kattila-, varaajakytkentä ON/OFF-säädöllä tai 0–10 voltin jännitteellä ohjattu. Sekoituspiiri toiselle
lämmityspiirille. LKV-varaajan lämmitys. Paineen mittaus/hälytys.

S1

S3

S9

S5

B1

V1

Polttimen säädön yleiskatsaus:

ECL 310

Danfoss

M2

+ ECA 32

S4

A1

S8

P4

87H1545.10

2

S2

S7

P1

*

1

S6

3

P5

P3

275.1

275.2

275.3

375.1

375.2

375.3

375.4

375.5

ECL 310ECL 210

R2 R2 R3 R4 R5

1

1

1

1

1

1

3 4

1

1

1

1

Triac 6

Triac 5

7

2

2

7

R7 R8 R9 R10

5

8

3

3

8

ECA 32

6

7

821

4

5

6

4

5

6

R2–R10 = relenumerot ECL-säätimessä / ECA 32 -moduulissa

A319.1:
Varaajajärjestelmä siirrinkytkennällä, 2 lämpötila-anturia varaajassa. Suoraan varaajaan yhdistetty
lämmitysjärjestelmä. Pumpun P3 nopeudensäädössä otetaan huomioon paine-ero S9.

Danfoss

87H2185.11

AI155886473192fi-000603

© Danfoss | 2020.03 | 23

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A319.2:
Varaajajärjestelmä siirrinkytkennällä, 2 lämpötila-anturia varaajassa. Lämmityskytkentä varaajalla ja
sekoitusventtiilillä.
Pumpun P3 nopeudensäädössä otetaan huomioon paine-ero S9.

A333.1, esimerkki a:
Lämmitysjärjestelmä, jossa 1–2 kiertovesipumpun ohjaus. Järjestelmän täyttötoiminto ja 1–2
pumpun ohjaus. Painemittaukset järjestelmässä.

24 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A333.2, esimerkki a:
Lämmitysjärjestelmä, jossa 1–2 kiertovesipumpun nopeussäätö ja ON/OFF-säätö. Järjestelmän
täyttötoiminto, jossa 1–2 kiertovesipumpun nopeussäätö ja ON/OFF-säätö. Täyttövaraajasäiliön
määrän säätö.
Painemittaukset järjestelmässä.

A333.3, esimerkki a:
Lämmitysjärjestelmä, jossa 1–2 kiertovesipumpun nopeussäätö ja ON/OFF-säätö. Säätöventtiili M1
on ohjattu 0–10 V:n venttiili. Järjestelmän täyttötoiminto, jossa 1–2 kiertovesipumpun nopeussäätö
ja ON/OFF-säätö. Täyttösäiliön pinnan säätö. Painemittaukset järjestelmässä.

AI155886473192fi-000603

© Danfoss | 2020.03 | 25

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A361.2, esimerkki a:
Kaksi lämmitysjärjestelmää, kahden pumpun ohjaus ja täyttövesitoiminto. Tulolämpötila vaihtelee
menoveden lämpötilan säädön mukaan.

A362.1, esimerkki a:
Lämmönvaihtimien jaettu säätö.
Siirrinkytkennällä yhdistetty järjestelmä, 2 x HEX, kumpaakin säädetään 0–10 V:n moottoriventtiilillä.
Kummallakin siirtimellä on oma kiertovesipumppu.
Jaetulla ohjauksella voidaan säätää enintään 6 lämmönvaihdinta lisäämällä ECL 310 -säätimiä.

S1

V1

S5

V2

S6

ECL 310

+ ECA 32

S3

S4

S9

S10

87H1754.10

A1

P1

P2

S8

S7

O1

O2

S15

S16

S2

V3 (0 - 10 V)

Danfoss

26 | © Danfoss | 2020.03

3-pisteohjatut toimilaitteet säätöventtiileille tai yhdistelmä 0–10 V / 3-piste, ovat mahdollisia.

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A367.1, esimerkki a:
Järjestelmä, jossa kaksi lämmityspiiriä ja toisiokytkentäinen LKV-säiliö, jossa sisäinen lämmönsiirrin.
LKV:n etusija lisätoimintona.

S1

M2

M1

S4

S2

S3

S5

ECL 310

P1

P5

A1

P2

S6

S8

P3

A367.2, esimerkki a:
Järjestelmä, jossa kaksi lämmityspiiriä ja toisiokytkentäinen LKV-säiliön varausjärjestelmä.
LKV:n etusija lisätoimintona.

Danfoss

S9

S7

87H2073.11

S1

S4

M2

S2

P1

S3

M1

S5

ECL 310

P5

P2

Danfoss

A1

S9

P4

S6

S8

87H2078.11

(S7)

(S7)

P3

AI155886473192fi-000603

© Danfoss | 2020.03 | 27

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A368.2, esimerkki a:
Lämmitysjärjestelmä, kahden pumpun ohjaus ja täyttövesitoiminto. Tulolämpötila vaihtelee
menoveden
ohjaus.

lämpötilan säädön mukaan. LKV-lämmitysjärjestelmä, jossa 1–2 kiertovesipumpun

A368.4, esimerkki a:
Lämmitysjärjestelmä, jossa kaksoispumppusäätö sekä järjestelmän täyttö 1–2 pumpulla. Tulolämpötila
vaihtelee menoveden lämpötilan säädön mukaan. LKV-lämmitysjärjestelmä, jossa 1–2 kiertovesipumpun
ohjaus. Painemittaukset järjestelmissä.

28 | © Danfoss | 2020.03

A368:lla on yhteensä 6 alatyyppiä, jotka eroavat lämpötilan/paineen mittauksen ja täyttö-/
kiertovesipumpun ohjauksen suhteen.

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A376.1, esimerkki a:
Kaksi lämmityspiiriä ja yksi käyttövesijärjestelmä. Rinnakkaistila tai LKV:n etusija.

S1

ECL 310

A1

S3

P2

M2

S5

S9

P3

M3

S10

S4

M1

S6

P1

A376.2, esimerkki a:
Kaksi lämmityspiiriä ja yksi käyttövesijärjestelmä. Rinnakkaistila tai LKV:n etusija.
Käyttövesikytkentä virtauskytkimellä.

Danfoss

87H2097.11

S2

1

S7

2

3

S1

M2

S5

M3

S10

S7

M1

S6

ECL 310

Danfoss

A1

S3

P2

S9

P3

S4

87H2099.11

(S2)

1

(S2)

2

3

S8

P1

AI155886473192fi-000603

© Danfoss | 2020.03 | 29

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A376.3, esimerkki a:
Kaksi lämmityspiiriä ja yksi käyttövesijärjestelmä. Rinnakkaistila tai LKV:n etusija. Säätöventtiilit M1,
M2 ja M3 ovat jänniteohjattuja 0–10 V venttiileitä.

S1

M2

S5

A

M3

S10

A

M1

S6

A

ECL 310

Danfoss

+ ECA 32

S3

P2

S9

P3

S4

A1

87H2101.11

S2

1

S7

2

3

P1

A376.9, esimerkki a:
Kaksi lämmityspiiriä ja yksi käyttövesijärjestelmä. Rinnakkaistila tai LKV:n etusija. Painemittaukset ja
lämpötilavalvonta järjestelmässä.

30 | © Danfoss | 2020.03

A376.10 on kuten A376.9, mutta S11 ja S12 ovat paineantureita.

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A377.1, esimerkki a:
Kaksi lämmityspiiriä ja yksi varaajajärjestelmä. Rinnakkaistila tai LKV:n etusija.

S1

ECL 310

Danfoss

A1

S4

P5

M3

S2

S3

P2

M2

S5

S9

M1

S10

P1

S7

S6

A

S8

B

P4

P3

A377.2, esimerkki a:
Kaksi lämmityspiiriä ja yksi varaajajärjestelmä. Käyttöveden lämpötilan säätö. Rinnakkaistila tai
LKV:n etusija.

87H2139.12

S1

S4

M3

S2

S3

M2

S5

ECL 310

Danfoss

A1

P5

P2

M1

S9

P1

S10

S6

A

P3

S8

B

P4

87H2141.12

AI155886473192fi-000603

© Danfoss | 2020.03 | 31

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

A390.1, esimerkki a:
3 x lämmityspiiri siirrinkytkennällä.

A390.2, esimerkki a:
3 x lämmityspiiri siirrinkytkennällä; Säätöventtiilien toimilaitteita ohjataan 0–10 V:n signaalilla.

32 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

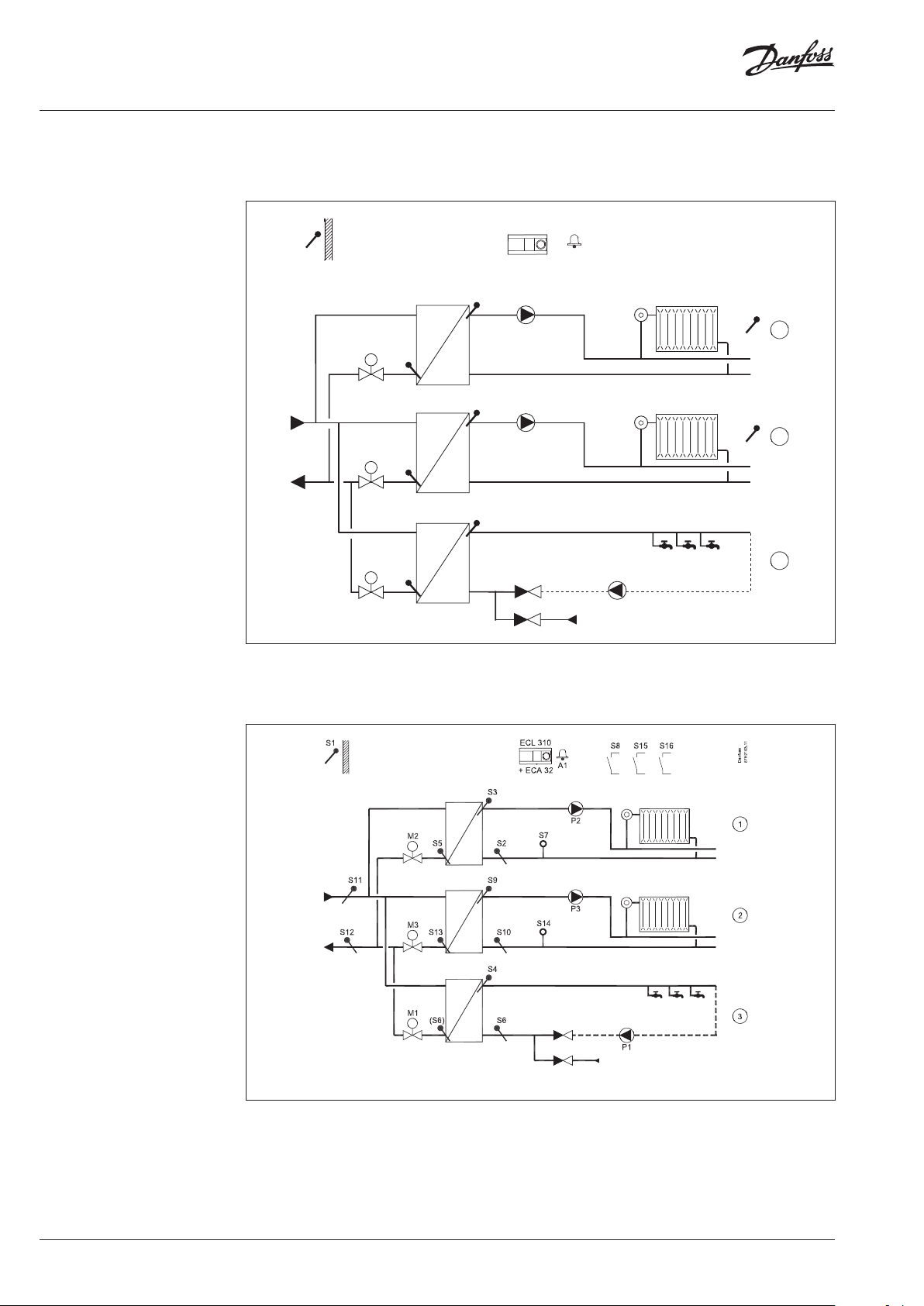

A390.3, esimerkki a:
3 x jäähdytyspiiri siirrinkytkennällä. Huoneiden jäähdytys voi perustua ilmankäsittelylaitteisiin
(AHU).

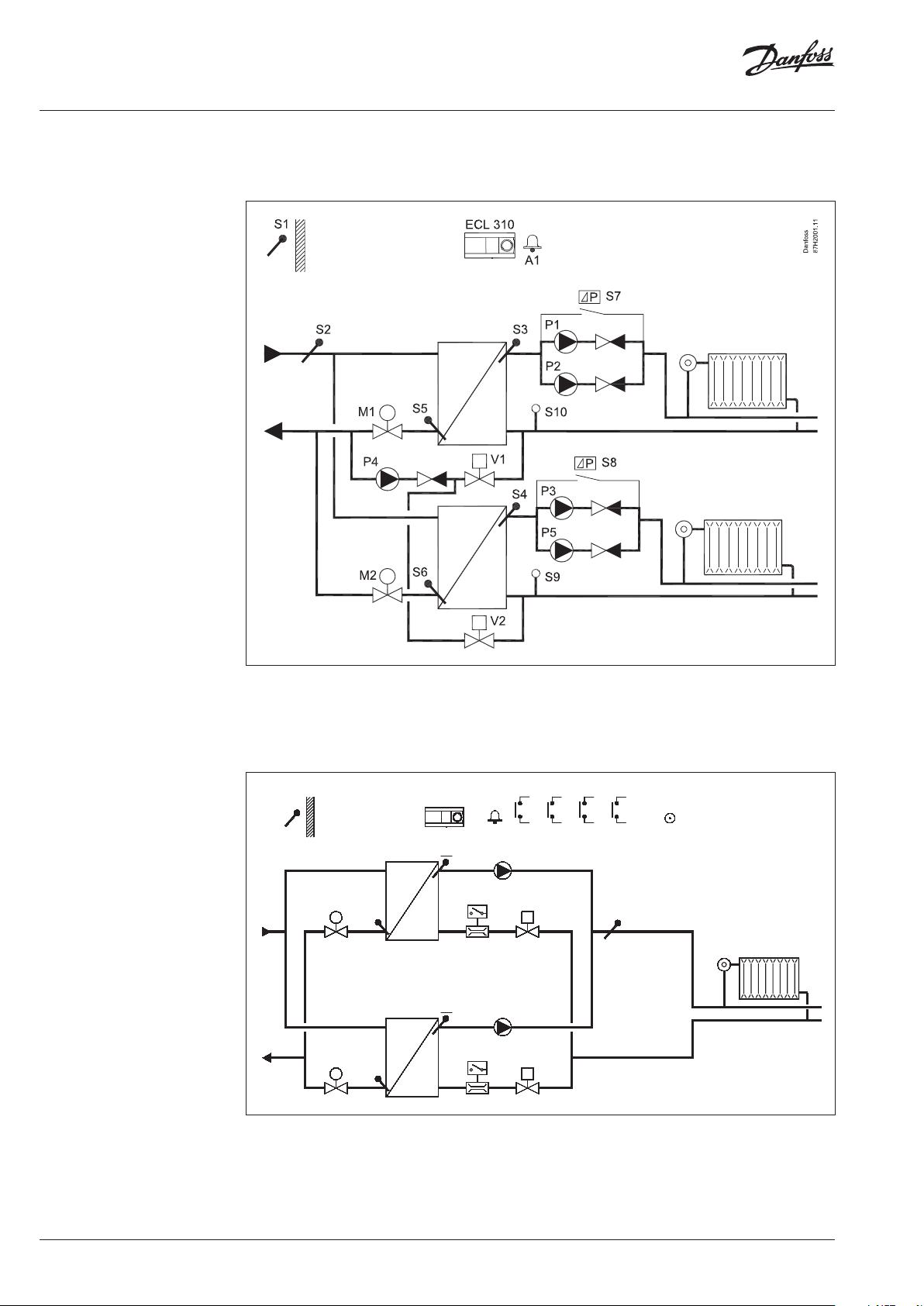

A390.11, esimerkki a:
Kolme itsenäistä lämmityspiiriä. Lämmityspiirit siirrinkytkennällä. Käyttöveden varaaja 4 on
yhdistetty piiriin 1.
Käyttöveden priorisointimahdollisuus.

AI155886473192fi-000603

© Danfoss | 2020.03 | 33

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

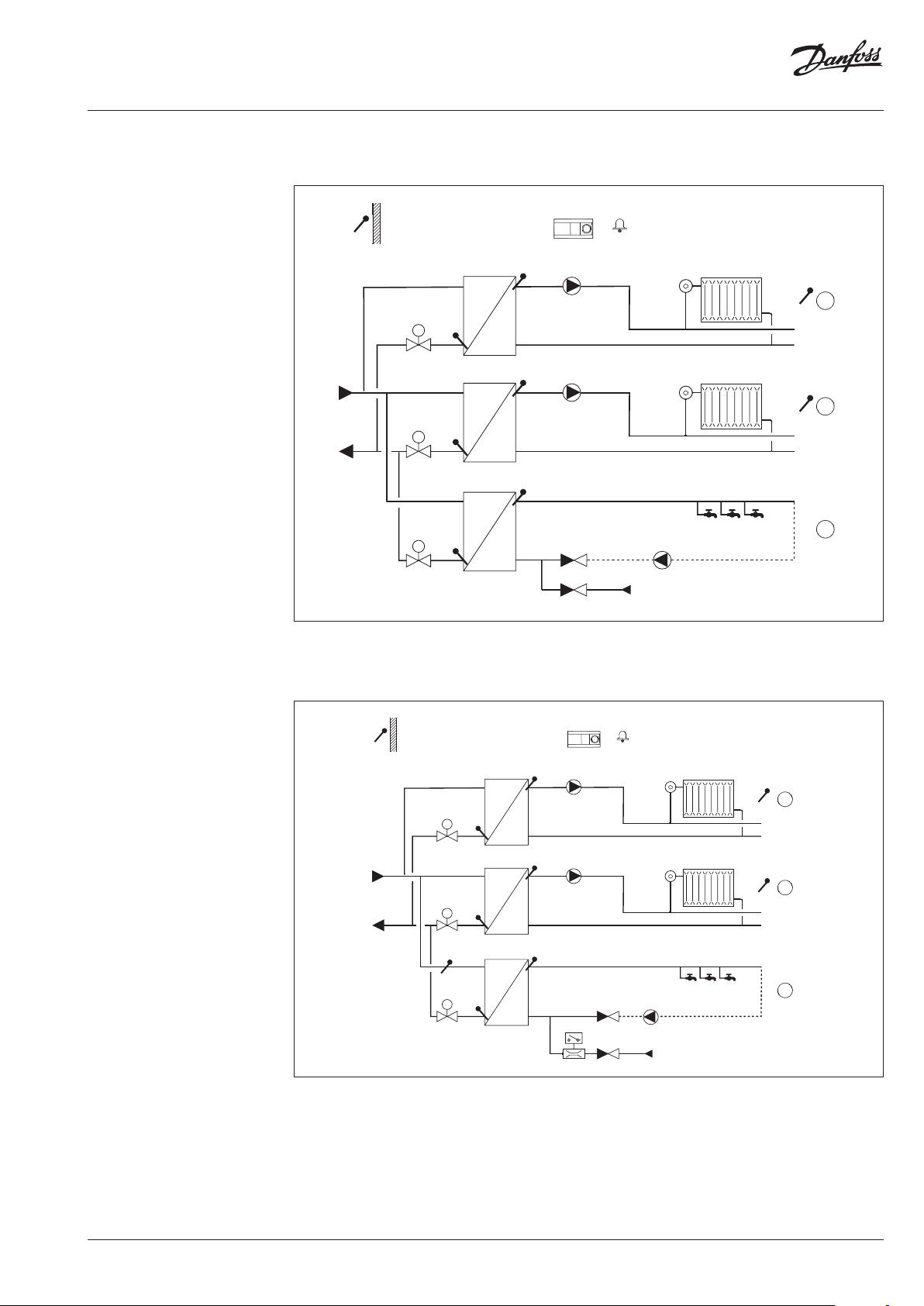

A390.12, esimerkki a:
Kaksi lämmityspiiriä siirrinkytkennällä. Yksi käyttöveden varaajapiiri. Käyttöveden
priorisointimahdollisuus.

S1

M3

S2

M2

S5

S9

M1

S10

P1

ECL 310

A1

S4

P5

S3

P2

S7

B

P4

S6

A

S8

P3

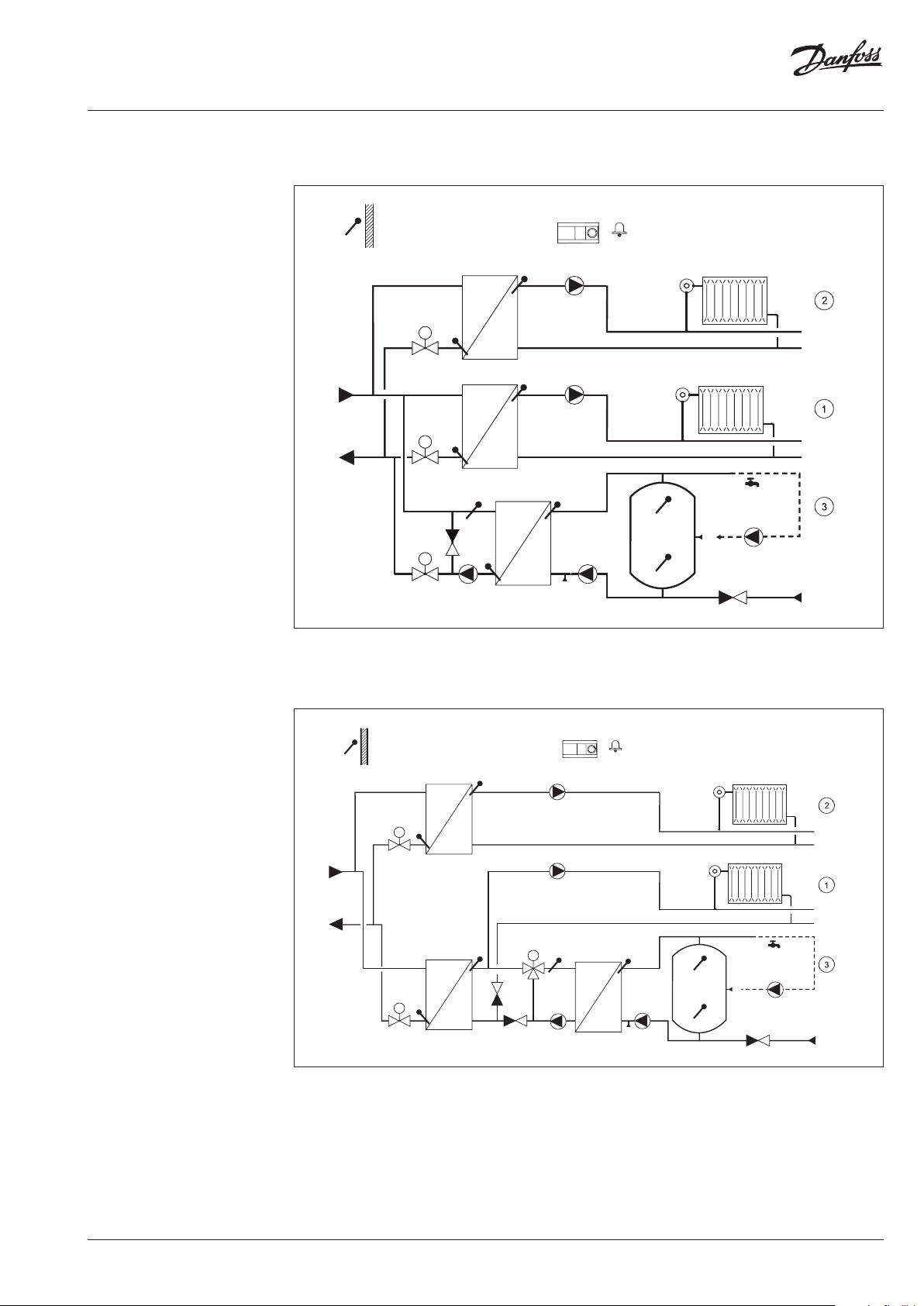

A390.13, esimerkki a:
Kaksi lämmityspiiriä siirrinkytkennällä ja yksi käyttövesivaraaja. Käyttöveden valmistus aina
priorisoitu.

Danfoss

87H2139.12

34 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

Tilaaminen Säädin, alustat ja lisävarusteet

Tyyppi Nimike

ECL Comfort 310 Universaali laitteisto – 230 V AC

ECL Comfort 310 Universaali laitteisto – 24 V AC

ECL Comfort 310B Universaali laitteisto – 230 V AC

ECL Comfort 310

-asennuspohja

Asennuspohja ei sisälly toimitukseen. Asennusohje (ei tekstiä) sisältyy
toimitukseen.

Asennuspohja ei sisälly toimitukseen. Asennusohje (ei tek stiä) sisältyy
toimitukseen.

Ilman näyttöä ja valitsinta. Vaatii kaukosäätimen.
Asennuspohja ei sisälly toimitukseen. Asennusohje (ei tek stiä) sisältyy
toimitukseen.

Seinälle tai DIN-kiskoon (35 mm) asentamista varten. ECL Comfor t 210
voidaan asentaa ECL Comfort 310 -alustaan (tulevaa päivitystä varten).
Asennusohje (ei tekstiä) ja läpivientilaippa sisältyvät toimitukseen.

Koodi (tilausnumero)

087H304 0

087H304 4

087H3050

087H3230

Kaukosäätimet ja lisävarusteet

Tyyppi Nimike Koodi (tilausnumero)

ECA 30 Kaukosäädinyksikkö, jossa sisäänrakennettu huonelämpötila-anturi

ECA 31 Kaukosäädinyksikkö, jossa sisäänrakennettu huonelämpötila-anturi

ECA 30/31 -kehyssarja
koteloon asentamista
varten

ECA 32 Sisäinen laajennusmoduuli, jossa 6 tuloa (P t 1000 / analoginen /

ECA 35 Sisäinen laajennusmoduuli, jossa 2 tuloa (Pt 1000 / analoginen /

ja ulkoisen Pt 1000 -huonelämpötila-anturin liitäntämahdollisuus.
Mukana alusta seinäasennusta varten. Asennusohje (ei tekstiä)
sisältyy toimitukseen.

ja

kosteusanturi. Ulkoisen Pt 1000 -huonelämpötila-anturin
liitäntämahdollisuus
Mukana alusta seinäasennusta varten. Asennusohje (ei tekstiä)
sisältyy toimitukseen.

Paneeliaukkoon asentamista varten.
Mitat 144 × 96 mm, varsinainen aukko 139 × 93 mm. Mukana
asennusohje (ei tekstiä).

digitaalinen). 3 × analoginen lähtö (0–10 V). 4 × relelähtö.
Asennetaan ECL 310 -säätimen pohjaan. Lisätietoja erillisessä
teknisessä esitteessä.

digitaalinen). 3 x analoginen lähtö (0–10 V) ja 4 x PWM-lähtö. 4 x
relelähtö. Asennetaan ECL 310 -säätimen pohjaan. Lisätietoja
erillisessä teknisessä esitteessä.

. Käytetään sille tarkoitettuihin sovelluksiin.

087H3200

087H3201

087H3236

087H3202

087H3205

Lisävarusteet

Tyyppi Nimike Koodi (tilausnumero)

ECA 99 Muuntaja 230 V AC / 24 V AC (35 VA) 087 B1156

AI155886473192fi-000603

© Danfoss | 2020.03 | 35

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

ECL-sovellusavaimet

Tyyppi Sovellustyypin kuvaus Säätimen lähtö-

A214

• Ilmanvaihtojärjestelmien lämpötilasäätö (lämmitys/jäähdytys). Kanava-/
huonelämpötilan säätö. Paluuveden lämpötilarajoitus. Virtauksen/tehon
rajoitus. Palo- ja jäät ymissuojaus sekä hälytystoiminto.

• A214-sovellusav ain sisältää sovel luksia, jotka l iittyvä t ECL Comfort 310:een
lisätoimintojen osalta (pyörivän lämmönsiirtimen hallinta).

A217

• Käyttövesijärjestelmät varaajan kanssa tai ilman. Kiertovesipumpun säätö.
Paluuveden lämpötilarajoitus. Jäätymissuojaus ja hälytystoiminto.

• A217-sovellusavain sisältää sovelluksia, jotka liittyvät ECL Comfort 296 /
310:een lisätoimintojen osalta (M-bus).

A230

• (A230.1) Lämmitysjärjestelmät. Kier tovesipumpun säätö. Huonelämpötilan
säätö ja portaaton paluuveden lämpötilan rajoitus. Virtauksen/tehon
rajoitus. Tuulikompensointi, jäätymissuojaus ja hälytystoiminto.

• (A230.2) Jäähdytysjärjestelmät. Ulko- ja huonelämpötilan kompensointi.
Paluuveden lämpötilarajoitus..

• (A230.3) Ulkolämpötilan mukaan ohjattu menoveden lämpötila
lämmityspiirissä. Huonelämpötilan kompensointi. Liian korkean
suhteellisen kosteuden kompensointi. Liukuva paluuveden lämpötilan
rajoitus. Tehon/virtauksen rajoitus. Tuulen kompensointi. Menoveden
lämpötilaan liittyvä hälytystoiminto.
Lämpötilojen mittaus omavoimaisella säätöventtiilillä varustetussa
käyttövesipiirissä.

• (A230.4) Ulkolämpötilan mukaan säädetty menoveden lämpötila
lämmityspiirissä. Huonelämpötilan kompensointi. Liukuva paluuveden
lämpötilan rajoitus. Tehon/virtauksen rajoitus. Menoveden lämpötilaan
ja paineenmittaukseen liittyvä hälytystoiminto.
Lämpötilojen mittaus omavoimaisella säätöventtiilillä varustetussa
käyttövesipiirissä.

• A230-sovellusavain toimii ECL Comfort 296:ssa / 310:ssä lisätoimintojen
osalta (M-bus).

• A230-sovellusavain toimii ECL Comfort 310:ssä, mukaan lukien ECA 32,
ohjausventtiilin toimilaitteen ohjaamiseen 0–10 V:n jännitteellä.

A231

• Lämmit ysjärjestelmät . Kahden pumpu n ohjaus kierto - ja täyttöves itoimin­nolle. Liukuva paluuveden lämpötilan rajoitus. Jäätymissuojaus ja hälytys­toiminto.

• A231-sovellusavai n sisältää sovellu ksia, jotka lii ttyvät ECL Co mfort 310:een
lisätoimintojen osalta (kaksi pumppua täyt töveteen sekä M-bus).

A232

• Lämmitys- ja jäähdytysjärjestelmät. Automaattinen lämmityksen ja
jäähdytyksen vaihtelu. Kiertovesipumpun säätö. Kastepiste- (vain
jäähdytystila) ja pintalämpötilan kompensointi.

• A232-sovellus avain sisältää so velluksia, jotk a liitty vät ECL Comfort 310:een
lisätoimintojen osalta (paluuveden lämpötilan rajoitus ja lämmitys- ja
jäähdytyspiirien erillinen säätö).

A237

• Lämmitysjärjestelmät. Kiertovesipumpun säätö. Huonelämpötilan säätö
ja portaaton paluuveden lämpötilan rajoitus. Virtauksen/tehon rajoitus.
Lämpötilansäätö toisiokytkentäiseen käyttövesipiirin, joissa on varaaja­järjestelmä tai sisäisellä lämmönsiirtimellä varustettu varaajasäiliö. Käyt­tövesipiirin valinnainen ON/OFF-säätö, kun kyseessä on ensiökytkentäin en
varaajasäiliö, jossa on sisäinen lämmönsiirrin. Käyttöveden kie rtovesipum­pun säätö. Jäätymissuojaus ja hälytystoiminto.

• A237-sovellusavain sisältää sovelluksia, jotka liittyvät ECL Comfort 296 /
310:een lisätoimintojen osalta (M-bus).

A247

• Lämmitysjärjestelmät. Kiertovesipumpun säätö. Liukuva paluuveden
lämpötilan rajoitus. Virtauksen/tehon rajoitus. Varaajajärjestelmällä
varustetun käyttöveden lämpötilansäätö. Käyttöveden kier tovesipumpun
säätö varaajan tai lämmönsiirtimen läpi. Jäätymissuojaus ja hälytystoiminto.

• A247-sovellusavain s isältää sovelluk sia, jotka liit tyvät ECL Co mfort 310:een
lisätoimintojen osalta (huonelämpötila-anturi ja M-bus).

A260 • Lämmitysjärjestelmät. Kiertovesipumpun säätö, huonelämpötilan säätö ja

liukuva paluuveden lämpötilan rajoitus kahdelle itsenäiselle lämmityspiirille.
Virtauksen/tehon rajoitus, jäätymissuojaus ja hälytystoiminto.

• A260- sovellusavain toim ii ECL Comfort 296 / 310:ssä lis ätoimintojen osal ta
(M-bus).

signaalit

2 x 3 -pisteinen,
2 x 2 -pisteinen

1 x 3 -pisteinen,
3 x 2 -pisteinen

1 x 3 -pisteinen,
2 x 2 -pisteinen

1 x 3 -pisteinen,
3 x 2 -pisteinen

1 x 3 -pisteinen,
3 x 2 -pisteinen

1 x 3 -pisteinen,
3 x 2 -pisteinen

2 x 3 -pisteinen,
3 x 2 -pisteinen

2 x 3 -pisteinen,
2 x 2 -pisteinen

Koodi
(tilausnumero)

087 H3811

087H38 07

087H3802

087H3805

08 7H38 12

087H3806

087H3808

087H3801

36 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

ECL Application Keys (continued):

AI155886473192fi-000603

Tyyppi Sovellustyypin kuvaus Säätimen lähtö-

A266

A275

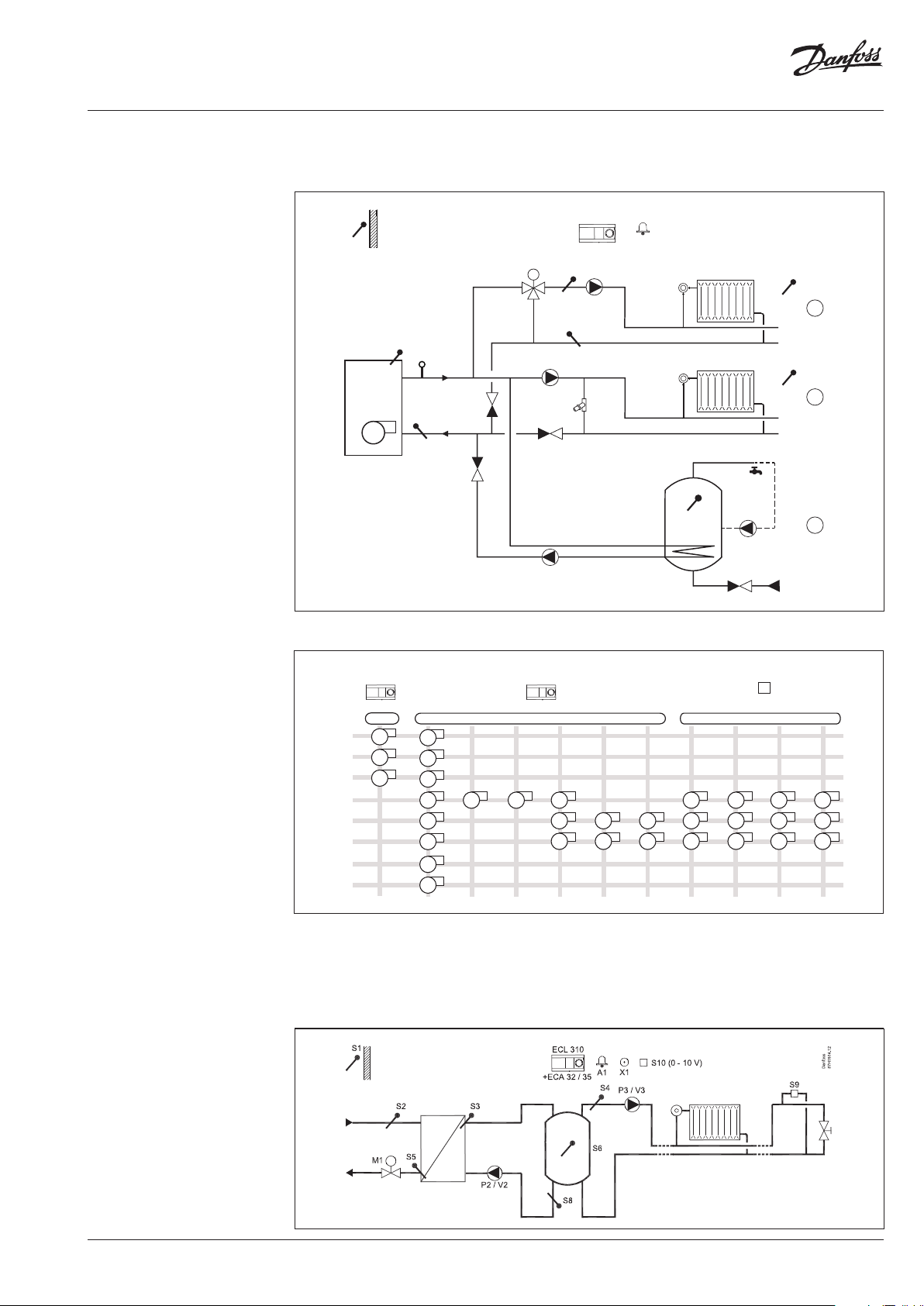

A319 • Ulkolämpötilan mukaan säädetty menoveden lämpötila

A333 • Lämmitysjärjestelmät. Yhden tai kahden kiertovesipumpun ja liukuvan

A361 • Kahden lämmityspiirin lämmitysjärjestelmät.

A362 • Ulkolämpötilan mukaan säädetty menoveden lämpötila

A367 • Kahden lämmityspiirin lämmitysjärjestelmät.

A368 • Lämmitysjärjestelmät. Tulolämpötila vaihtelee menoveden lämpötilan

A376 • Kahden lämmityspiirin lämmitysjärjestelmät.

* ECA 32 -moduuli vaaditaan.

• Lämmitysjärjestelmät. Kiertovesipumpun säätö, huonelämpötilan säätö
ja portaaton paluuveden lämpötilan rajoitus.

• Käyttövedenkierrolla varustetun käyttövesipiirin lämpötilan säätö.
Paluuveden lämpötilan rajoitus, jäätymissuojaus ja hälytystoiminto.
Valinnainen virtauskytkintoiminto.

• A266-sovellusavain toimii ECL Comfort 310:ssä lisätoimintojen osalta
(M-bus).

• A266-sovellusavain toimii ECL Comfort 310:ssä, mukaan lukien ECA 32,
ohjausventtiilien toimilaitteiden säätämiseen 0–10 V:n jännitteellä;
poikkeus: A266.2, Lämmin käyttövesi piiri.

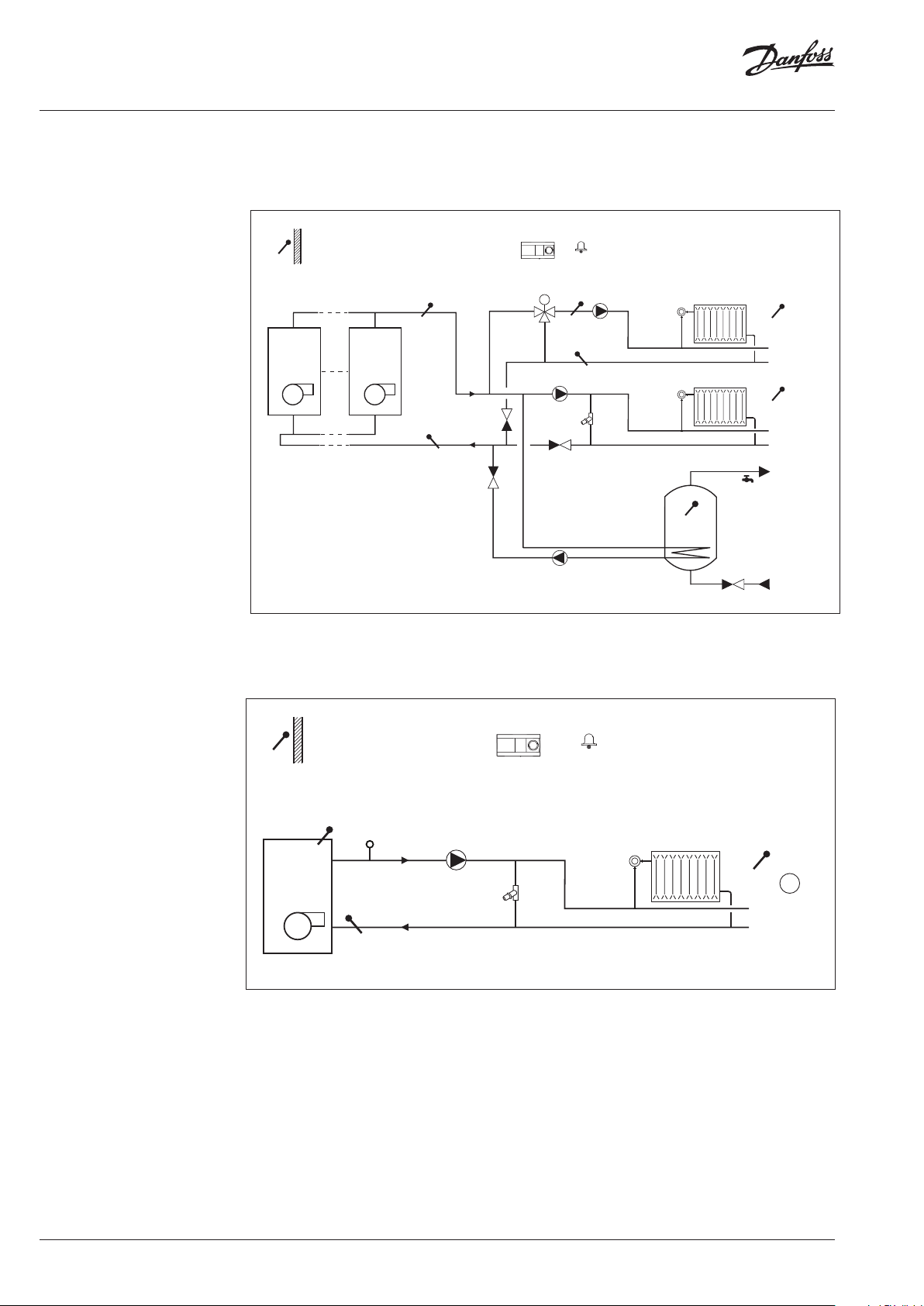

• Kattilakytkentä. Yksi lämmityspiiri ja yksi sekoituspiiri.
Kiertovesipumppujen säätö, huonelämpötilan säätö ja portaaton
paluuveden lämpötilan rajoitus.

• Varaajan latauskytkentä. Jäätymissuojaus ja häly tystoiminto.

• A275-sovellusavain sisältää sovelluksia, jotka liittyvät ECL Comfort
310:een lisätoimintojen osalta (eri kuumavesisäiliövaiheet).

• A375-sovellusavain (alatyypit A375.4 ja A375.5) toimii ECL 310:ssä,
sisältäen ECA 32, varaajan lämpötilan ohjaamiseen 0–10 V:n jännitteellä.

lämmityspiirissä tai yhdistetyissä lämmitys-/LKV-piireissä, jotka
perustuvat varaajan lämpötilan säätöön. Latauspumppu on
nopeussäätöinen, 0 –10 V:n jännit teeseen tai pulssimodulaatio
signaaliin (Pulse Width Modulated) perustuva. Varaajan
purkautuminen estetään sisäänrakennetun logiikan avulla. Paine-ero
voidaan säilyttää nopeussäätöisen kiertovesipumpun avulla (0–10 V tai
PWM).
Paluuveden lämpötilan portaaton rajoitusmahdollisuus.
Relelähtöä voidaan käyttää puskurin lämmityksen ohjaamiseen;
ohitussignaali halutun menoveden lämpötilan etäasettamiseen.
Hälytystoiminnot liittyvät menoveden ja varaajan lämpötiloihin.

paluuveden lämpötilan rajoituksen

ON/OFF- ja nopeussäätö. Virtauksen/tehon rajoitus. Jäätymissuojaus ja

hälytys- toiminto. Yhden tai kahden täyttövesipumpun ja ON/OFF- ja
nopeussäätö.

Täyttövarauksen säätö. Paineenpäästötoiminto. Paineen ja lämpötilan

valvonta. Jäätymissuojaus ja hälytystoiminto.

Tulolämpötila vaihtelee menoveden lämpötilan säädön mukaan. Kahd en

pumpun säätö kiertoa varten. Liukuva paluuveden lämpötilan rajoitus.
Virta uksen/teho n rajoitus. Järje stelmän täyt täminen Jäät ymissuojaus ja
hälytystoiminto.

lämmityspiirissä tai yhdistetyissä lämmitys-/LKV-piireissä, jotka
perustuvat edistyneeseen kahden lämmönvaihtimen jaettuun
ohjaukseen. Säätöventtiilin ominaisuudet otetaan huomioon ja virtaus
käyttämättömään siirrinpiiriin voidaan pysäyttää.
Paluuveden lämpötilan portaaton rajoitusmahdollisuus. Ajastettu
vaihto käänteiseen ohjauksen (P-1 - P-2 ja P-2 - P-1) voidaan asettaa.
Ohitustulot P-1:n ja P-2:n käynnistämiseen ovat käytettävissä.
M-Bus-pohjaista signaalia voidaan käyttää virtauksen/energian
rajoittamiseen.
Enintään 6 lämmönvaihdinta voidaan säätää 1:llä, 2:lla tai 3:lla ECL
Comfort -säätimellä 310 -säätimellä, jotka on varustettu
sovellusavaimella A362; ECL- säätimet on kytketty toisiinsa ECL 485

-väylällä.
Hälytystoiminnot liittyvät menoveteen ja menoveden lämpötiloihin.

Kiertovesipumpun säätö. Huonelämpötilan säätö ja portaaton

paluuveden lämpötilan rajoitus. Virtauksen/tehon rajoitus.

• Lämpötilansäätö toisiokytkentäiseen käyttövesipiirin, joissa on
varaajajärjestelmä tai sisäisellä lämmönsiirtimellä varustettu varaajasäiliö.
Käyttövesipiirin valinnainen ON/OFF-säätö, kun kyseessä on
ensiökytkentäinen varaajasäiliö, jossa on sisäinen lämmönsiirrin.

Käyttöveden kiertovesipumpun säätö. Jäätymissuojaus ja hälyt ystoiminto.

säädön mukaan. Kahden pumpun säätö kiertoa varten. Liukuva
paluuveden lämpötilan rajoitus. Virtauksen/tehon rajoitus. Virtauksen/
tehon rajoitus ja järjestelmän täyttötoiminto.

• Lämpötilansäätö käyttöveden kiertovesipumpulla, paluuveden
lämpötilan rajoituksella ja portaattomalla LK V:n etusijalla. Jäätymissuojaus
ja hälytystoiminto.

Kiertovesipumpun säätö. Huonelämpötilan säätö ja liukuva paluuveden
lämpötilan rajoitus. Virtauksen/tehon rajoitus.

• Lämpötilansäätö käyttöveden kiertovesipumpulla, paluuveden
lämpötilan rajoituksella ja portaattomalla LKV:n etusijalla. Valinnainen
virtauskytkintoiminto. Jäätymissuojaus ja hälytystoiminto.

signaalit

2 x 3 -pisteinen,
2 x 2 -pisteinen

1 x 3 -pisteinen,
4 x 2 -pisteinen

1 tai 2 x
3-pisteinen, 4 x
2-pisteinen, 2 x
0–10 V PWM

1 x 3 -pisteinen,
7 x 2 -pisteinen*
tai
1 x ohjattu 0 –10 V*,
7 x 2 -pisteinen*

2 x 3 -pisteinen,
7 x 2 -pisteinen*

2 x 3-pisteinen, 2 x
0–10 V, 3 x
2-pisteinen

2 x 3 -pisteinen,
5 x 2 -pisteinen

2 x 3 -pisteinen,
5 x 2 -pisteinen

3 x 3 -pisteinen,
5 x 2 -pisteinen
tai
3 x ohjattu 0 –10 V*,
5 x 2 -pisteinen

© Danfoss | 2020.03 | 37

Koodi
(tilausnumero)

087H380 0

087H3814

087H3847

087 H3818

087H380 4

087H3845

08 7H3813

087H3803

087H3810

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

ECL Application Keys (continued):

Tyyppi Sovellustyypin kuvaus Säätimen lähtö-

A377

A390 • Ulkolämpötilan mukaan säädetty menoveden lämpötila enintään

• Kahden lämmityspiirin lämmitysjärjestelmät. Kiertovesipumpun säätö.
Huonelämpötilan säätö ja portaaton paluuveden lämpötilan rajoitus.
Virtauksen/tehon rajoitus.

• Lämpötilans äätö toisiokytkentäiseen k äyttövesipiirin , joissa on varaa­jajärjestelmä tai sisäisellä lämmönsiirtimellä varustettu varaajasäiliö.
Käyttöveden kiertovesipumpun säätö. Lisätoimintona käyttöveden
lämpötilan säätö. Jäätymissuojaus ja hälytystoiminto.

kolmessa lämmityspiirissä. Huonelämpötilan kompensointi ja
portaaton paluulämpötilan rajoitus. Lämmityspiirit toimivat
itsenäisesti rinnakkain tai piiri 2 ja 3 piirin 1 jälkeen.
Menoveden lämpötilan säätäminen enintään kolmessa
jäähdytyspiirissä.
Huonelämpötilan kompensointi ja paluulämpötilan rajoitus.
Jäähdytyspiirit toimivat itsenäisesti rinnakkain tai piiri 2 ja 3 piirin 1
jälkeen.
Lämminvesivaraajan varauspiirin lämpötilan säätö. Käyttövesipiirin
lämpötilan säätö. Paluuveden lämpötilarajoitus. Käyttöveden
priorisointimahdollisuus.
Menoveden lämpötiloihin liitty vät hälytystoiminnot.
Moottoriventtiilien valinnainen säätö analogisella signaalilla, 0

– 10 V:n jännitteellä (ainoastaan 3 lämmityspiiriä).

signaalit

3 x 3 -pisteinen,
5 x 2 -pisteinen

3 x 3-pisteinen, 3
x 0–10 V, 5 x
2-pisteinen

Koodi
(tilausnumero)

08 7H3817

087H3815

Kuhunkin yllä olevaan tilausnumeroon sisältyy yksi ECL-sovellusavain, yksi asennusohje ja yksi
monikielisten käyttöoppaiden sarja.

Pt 1000 -lämpötila-anturit (IEC 751B, 1 000 Ω / 0 °C)

Tyyppi Nimike Koodinro

ESMT Ulkoanturi 08 4N1012
ESM-10 Huoneanturi 087 B116 4
ESM -11 Pinta-anturi 087 B1165
ES MB-12 Yleisanturi 087 B118 4
ESMC Pinta-anturi ja 2 m:n kaapeli 087N0011
ESMU -100 Uppoanturi, 100 mm, kupari 087 B118 0
ESM U-250 Uppoanturi, 250 mm, kupari 0 87B 1181
ESMU -100 Uppoanturi, 100 mm, ruostumaton teräs 087B1182
ESM U-250 Uppoanturi, 250 mm, ruostumaton teräs 0 87B 1183

Yleiset tilaustyypit:

Referenssit, lisätuotteet/­ohjelmisto

Lisävarusteet ja varaosat:
Anturitasku Ruostumaton teräs 100 mm, uppoanturille ESMU-100, Cu (087B1180) 0 87 B1190
Anturitasku Ruostumaton teräs 250 mm, uppoanturille ESMU-250, Cu (087B1181) 08 7B11 91
Anturitasku Ruostumaton teräs 100 mm, yleisanturille ESMB-12 (087B1184) 087 B1192
Anturitasku Ruostumaton teräs 250 mm, yleisanturille ESMB-12 (087B1184) 087B1193

ECL Comfort -säädin Alusta Sov.avain Kaukosäädin Lämpötila-anturit Toimilaitteet/

ECL 310, 230 V AC
ECL 310 B, 230 V AC
ECL 310, 24 V AC

ECL Portal ECL Comfort 310 -säätimen käyttö Internet-selaimen

ECL Tool Ohjelmisto kannettaville tietokoneille. ECL Comfort

OPC-palvelin ECL Comfort 310 -säätimelle (Modbus tai TCP Ethernet

ECL 310:ll e A2xx

A3xx

kautta. Kun tili on luotu, ECL Comfort 310 -säädintä
voidaan käy ttää myös älypuhelimen kautta.

210/296/310 -säädin voidaan kytkeä suoraan
kannettavaan tietokoneeseen esimerkiksi
parametriluetteloiden ja käyttöönottoraporttien
tarkastelua varten.

-yhteys).

ECA 30
ECA 31

ESMT (ulkoanturi)
ESM-11 (pinta-anturi)
ESMC (pinta-anturi)
ESMU (uppoanturi)
ESM-10 (huoneanturi)
ESMB-12 (yleisanturi)

Lisätietoja erillisessä teknisessä esitteessä.

Ladattavissa Internetistä.

Lisätietoja erillisessä teknisessä esitteessä.
Ladattavissa Internetistä.

venttiilit

katso erillinen
materiaali

38 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

Toiminta

A

B

Yksivärisessä graafisessa näytössä (A) näkyvät
kaikki lämpötila-arvot sekä järjestelmätiedot.
Näyttö on taustavalaistu. Käyttäjä voi valita
erilaisia suosikkinäyttöjä. Navigointi, se laaminen ja
valikkokohtien valitseminen tapahtuu valitsimella
(monitoimikytkin B).

Esimerkkejä suosikkinäytöistä:

ECA 30/31 -kaukosäätimiä käytetään etäasetusten
tekoon. Sisäänrakennetun huonelämpötila­anturin avulla lämpötilaa voidaan säätää siten,
että huoneen vakiolämpötila pysyy normaali- tai
pudotuslämpötila-asetuk sen mukaisena. ECA 30/31

-kaukosäädintä käytetään samoin kuin valitsimella
ja taustavalaistulla näytöllä varustettua ECL
Comfort 310 -säädintä.

AI155886473192fi-000603

© Danfoss | 2020.03 | 39

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

Toiminnot Yleiset toiminnot:

• ECL Comfort 310 -säätimessä on kaikki toimin­not, joita nykyaikaiselta elektroniselta lämpöti­lansäätimeltä vaaditaan lämmitys- ja käyttöve­sisovelluksissa.

• Säädintä voidaan käyttää ylä- tai alasäätimenä
järjestelmissä, joissa on säätimenä ECL Comfort
210/310 -säätimiä.

• ECL-sovellusavain sisältää sovellusohjelmiston
joustavia määrityksiä varten. Lisäksi säädino­hjelmiston päivitys voidaan tehdä tarvittaessa
automaattisesti.

• ECL Comfor t 310 sisältää perustoimintojen lisäksi
loki- ja hälytystoiminnot.

• Sisäänrakennettu kello vaihtaa kesä-/talviajan
automaattisesti ja hoit aa viikko- ja lomaohjelmat.

• Useimpiin sovelluksiin on saatavana säätömoot­torinsuojaus, joka takaa säätöventtiilin pitkän
keston. Säätöventtiilin jumiutuminen lämmitys­kauden ulkopuolella e stetään venttiilin voimiste­lulla.

• Aikaohjelma (normaali ja pudotuslämpötila)
perustuu viikoittaiseen ohjelmaan. Lomaohjel­man

avulla voidaan valita päivät, joina normaali-

tai pudotuslämpötilaa ei käytetä.

•

ECL Comfort 310 voi vastaanottaa pulsseja ener­gia-

tai virtausmittarista energiankulutuksen tai
virtauksen rajoittamiseksi. Vaihtoehtoisesti tie­dot voidaan saada energia- tai virtausmittarista
M-Bus-yhteyden kautta.

• Monissa sovelluksissa analogituloa (0–10 V)
käytetään mm. paineenmittaukseen. Asteikko
skaalataan säätimessä.

• Digitaalituloon voidaan liittää ulkoinen kytkin
normaali- tai pudotuslämpötilan käy ttöä varten.
Sen avulla pystytään myös reagoimaan esim.
virtauskytkimen signaaliin.

• Säätöparametrit, P-alue (Xp), integrointiaika (Tn),
moottoriventtiilin ajoaika ja neutraalialue (Nz)
voidaan asettaa erikseen jokaiselle lähdölle
(3-pisteinen säätö).

• Joissakin sovelluksissa moottoriventtiileitä
voidaan ohjata 0–10 V:n signaalin avulla.

• Monet sovellukset täyttävät täyttö- ja/tai kak­soispumppusäätötarpeet.

• Jotkin sovellukset voivat säätää
kiertovesipumppujen nopeutta 0–10 V:n
jännitteellä tai PWM-signaalilla.

Lämmitystoiminnot:

• Lämmityskäyrä määritetään kuuden koordinaa­tiopisteen tai esiasetettujen käyrien avulla.
Menoveden lämpötilalle voidaan asettaa ylä- ja
alarajat.

Joissakin alasovellust yypeissä (esim. A337, A347,

A367, A375 ja A377) haluttu menoveden lämpötil a
voidaan asettaa 0–10 voltin jännitteen avulla.

• Paluuveden lämpötilan rajoitus voi vaihdella
suhteessa ulkolämpötilaan tai olla kiinteä arvo.

• Lämmityksen lopetustoiminto voi kytkeä läm­mityksen pois päältä ja pysäyttää kiertove­sipumpun halutussa ulkolämpötilassa välillä
1–50 astetta.

• ECL Comfort 310 voi huonelämpötilan
perusteella korjata menoveden lämpötilan niin,
että mukavuustaso paranee.

• Optimointitoiminto varmistaa lämmityksen
haluttuina jaksoina (mitä matalampi
ulkolämpötila, sitä aiemmin lämmitys aloitetaan).

• Tasaustoiminto aloittaa lämmityksen p ehmeästi.

• Kiihdytystoiminto aloittaa lämmityksen tehok­kaasti.

• Kiertovesipumpun säädössä otetaan huomioon
lämmityksen tarve ja jäätymissuojaus.
sipumpun jumiutuminen lämmityskauden
ulkopuolella estetään pumpun voimistelulla.

• Säästötoiminto antaa kaksi mahdollisuutta:

· alennettu menoveden lämp ötila joko kiinteästi

tai suhteessa ulkolämpötilaan (mitä matalampi
ulkolämpötila, sitä pienempi lämpötilan alennus)

· lämmitys pois päältä, mutta jäätymissuojaus

käytössä.

Käyttövesitoiminnot

• Sovelluksissa A217, A266, A368 ja A376 on
automaattiviritystoiminto, joka asettaa säätö­parametrit automaattisesti niin, että käyttöve­den lämpötila pysyy vakiona. Automaattinen
viritystoiminto on vain venttiileille, jotka on
hyväksytty automaattista virit ystä varten. Näitä
ovat Danfossin 2-tieventtiilit VB 2 ja VM 2 sekä
logaritmiset venttiilit, kuten VF ja VFS.

• Antibakteriatoiminto voi toimia aikaohjelman
mukaan.

• Lämmityspiirissä voi olla portaaton LKV:n etusija.

Kiertove-

Tiedonsiirto ECL Comfort 310 -säätimessä on

• ei-galvaanisesti eristetty ECL 485 -väylä, joka

on tarkoitettu suljettuun tiedonsiirtoon ylä­ja alasäätimien sekä kaukosäätimien välillä

• RS 485 galvaanisesti eristetty väylä, joka on

tarkoitettu Modbus-tiedonsiirtoon
kiinteistöautomaatiojärjestelmiin.

• ei-galvaanisesti eristetty M-Bus-väylä, joka

on tarkoitettu M-Bus-tiedonsiirtoon mittarien
kanssa

• tyypin B USB-liitäntä, joka on tarkoitettu ECL

Toolille (tietokoneohjelmisto)

• Ethernet, RJ 45, joka on tarkoitettu TCP/

IP-tiedonsiirtoon Internetiin (ECL-portaali)

40 | © Danfoss | 2020.03

Ylä-/alasäädinkytkennät

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

Kielet

Valikon kielen voi valita noin 22 eri k ielestä. Katso
Kieliluettelo.

Yleiset tiedot ECL Comfort -säätimen ja kaukosäätimen tiedot:

ECL Comfort 310 / 310B ECA 30 / 31

Ympäristön lämpötila 0...55 °C
Varastointi- ja kuljetuslämpötila –40...70 °C
Asennus Asennusta tulee välttää, jos tilaan saattaa muodostua kondenssivettä
Asennus Asennetaan seinään ja DIN-kiskoon (35

Yhteet Liittimet asennuspohjassa Liittimet asennuspohjassa
Tulojen määrä Yhteensä 8

Lämpötila-anturin tyyppi Pt 1000 (1 000 ohmia / 0 °C), IEC 751B

Digitaalitulo 12 V:n ylösveto mahdollinen

Analogiatulo 0–10 V, resoluutio 9 bittiä –
Pulssi tulo, taajusalue (jossain

ohjelmaversioissa)

Paino 0,46 / 0,42 kg 0,14 kg
Näyttö (vain ECL Comfort 310 ja

EC A 30/31)

Navigointi (vain ECL Comfort 310 ja
EC A 30/31)

Navigointi (ECL Comfort 310 B) ECA 30 / 31
Tiedonkeräys Enintään 10 päivää 14 parametrille
Kellonajan ja päivämäärän varmistusaika

väh.
Asetusten ja tietojen varmuuskopiointi Flash-muisti Flash-muisti
Kotelointiluokka IP 41 IP 20

-merkintä standardien mukaisesti

Lämpötilan säätö Standardin EN 60730 mukainen

*) Määritetään sovelluksen latauksen yhteydessä.

mm)

6 lämpötila-anturia
4*) Pt 1000 -anturia (digitaalinen,
analoginen tai pulssi)

Alue: –60...150 °C

Digitaalitulossa täytyy käyttää
potentiaalivapaata kytkintä/kosketinta.

Mittauksissa: 0.01 - 200 Hz
Rajoituk sissa: Väh. 1 Hz (suositeltu) ja
jatkuva pulssi vakaseen säätöön.

Taustavalaistu yksivärinen graafinen näyttö
128 × 96 pistettä
Näyttötapa: Musta tausta, valkoinen teksti

Valitsin, jossa intuitiivinen paino- ja kääntötoiminto

72 tuntia –

EMC-direktiivi (sähkömagneettinen yhteensopivuus)
LVD-direktiivi (pienjännitedirektiivi)
RoHS-direktiivi (haitallisten aineiden käytön rajoittaminen)

Valitun kielen lisäksi englanti ladataan aina.

Asennetaan seinään ja
asennuspaneeliin
lopetus

–

Vaihtoehto sisäänrakennetulle
huonelämpötila-anturille: Pt 1000
(1 000 ohmia / 0 °C),
IEC 751B

-

–

AI155886473192fi-000603

ECL-sovellusavain

Tallennustyyppi Flash-muisti
Lohkojako Osa 1: Sovellustiedot, ei muutettavissa

Osa 2: Tehdasasetukset, ei muutettavissa
Osa 3: SW-päivitys ECL Comfort -säätimelle, ei muutettavissa
Osa 4: Käyttäjäasetukset, muutettavissa

Sovellukset A2xx-avaimet toimivat ECL Comfor t 210:ssä ja ECL Comfort 310:ssä

A3xx-avaimet toimivat vain ECL Comfor t 310:ssä

Lukitustoiminto Jos avain ei ole ECL Comfort -säätimessä, k aikki arvot ovat näk yvillä mutta eivät

muutettavissa

Valikkokielet Valikkokielen voi valita noin 22 eri kielestä. Katso Kieliluettelo.

© Danfoss | 2020.03 | 41

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

ECL 485 -tiedonsiirtoväylän tiedot

Tarkoitus Vain sisäisiin yhteyksiin ECL Comfort 210:n/296:n/310:n ja ECA

Liitäntä Liittimet asennuspohjassa

Kaapelityyppi Suojattu kaapeli, 2 x kierrett y pari,

Kaapelien enimmäispituus (väyläkaapeli + anturikaapelit) yhteensä 200 m (anturikaapelit mukaan lukien)
ECL-alalaitteiden enimmäismäärä Yksiköt, joilla uniikki osoite (1–9): 9

Kaukosäädinten enimmäismäärä 2
Yläsäätimeltä lähetettävät tiedot Päivämäärä

Osoitteelliselta alasäätimeltä lähetettävät tiedot Menoveden haluttu lämpötila kustakin piiristä
ECA 30/31 -kaukosäätimeltä lähetettävät tiedot

30:n/31:n välillä. (Danfossin oma väylä)

Ei-galvaanisesti eristetty

poikkileikkaus vähintään 0,22 mm (AWG 24)
Esimerkkejä:
LiYCY 2 × 2 × 0,25 mm2 (AWG 24) tai Ethernet CAT5

Yksiköt, joilla osoite 0: 5

Aika
Ulkolämpötila
Haluttu huonelämpötila
Käyttöveden etuoikeustieto

• Todellinen ja haluttu huonelämpötila

• Toimintovalitsimen tila

• (ECA 31) Suhteellinen kosteus

Modbus-tiedonsiirron tiedot

Tarkoitus SCADA-järjestelmälle
Liitäntä Asennuspohjan liittimet 34 ja 35. Modbus-referenssi (liitin 36)

Protokolla Modbus RTU
Kaapelityyppi Suojattu kaapeli, 2 x kierrett y pari + signaali GND,

Väylän kaapelin enimmäispituus 1 200 m (vaihtelee kaapelity ypin ja asennuksen mukaan)
Tiedonsiirtonopeus Vuorosuuntainen.

Sarjatila 8 databittiä, parillinen pariteetti ja 1 lopetusbitti
Verkko

on kytkettävä.
Galvaanisesti eristetty (500 V ).

poikkileikkaus vähintään 0,22 mm2 (AWG 24)
Esimerkki: LiYCY 2 × 2 × 0,25 mm2 (AWG 24)

9,6 kb/s (oletus) / 19,2 kb/s / 38,4 kb/s

Modbus Serial Line Implementation Guide v1.0 -oppaan
mukainen

M-Bus-tiedonsiirron tiedot

Tarkoitus Yhteys energiamittareihin, enintään 5 energiamittaria
Liitäntä Asennuspohjan liittimet 37 ja 38

M-Bus-yläsäädin standardin DS/EN 1434-3: 1997 mukainen

Kaapelityyppi 2 x 0,8 mm2

Kaapelin enimmäispituus 50 m
Tiedonsiirtonopeus 300 baudia (säädettävissä)
Päivitysaika 60 s (säädettävissä)
Yhdyskäytävätoiminto
Tuetut energiamittarit Infocal 6 ja monet muut merkit ja ty ypit

Lähetettävät energiamittaritiedot Energiamittarin tyypin mukaan:

Suositukset Danfoss suosittelee mukana toimitettuja 230 V AC:n

Ei-galvaanisesti eristetty

Esimerkki: JY(St)Y 2 x 0,8 mm2 (ei kierretty pari)

Mahdollistaa sen, että ECL Portal lukee energiamittareita suoraan

Tietoja muista energiamittareista pyydettäessä

• ensiömenoveden lämpötila

• ensiöpaluuveden lämpötila

• todellinen vir taus / laskettu virtaus

• todellinen energia/teho

• laskettu lämpöenergia

energiamittareita

USB-tiedonsiirron tiedot

USB CDC (Communication Device Class) Huoltokäyttöön

USB:n kautta tuleva Modbus Kuin sarja-Modbus, mutta vapaampi ajoitus
Liitäntä, kaapelityyppi Tavallinen USB-kaapeli (USB A -------- USB B)

(Vaaditaan Windows-ajuri, jotta Windows tunnistaa ECL: n
virtuaaliseksi COM-portiksi)

42 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

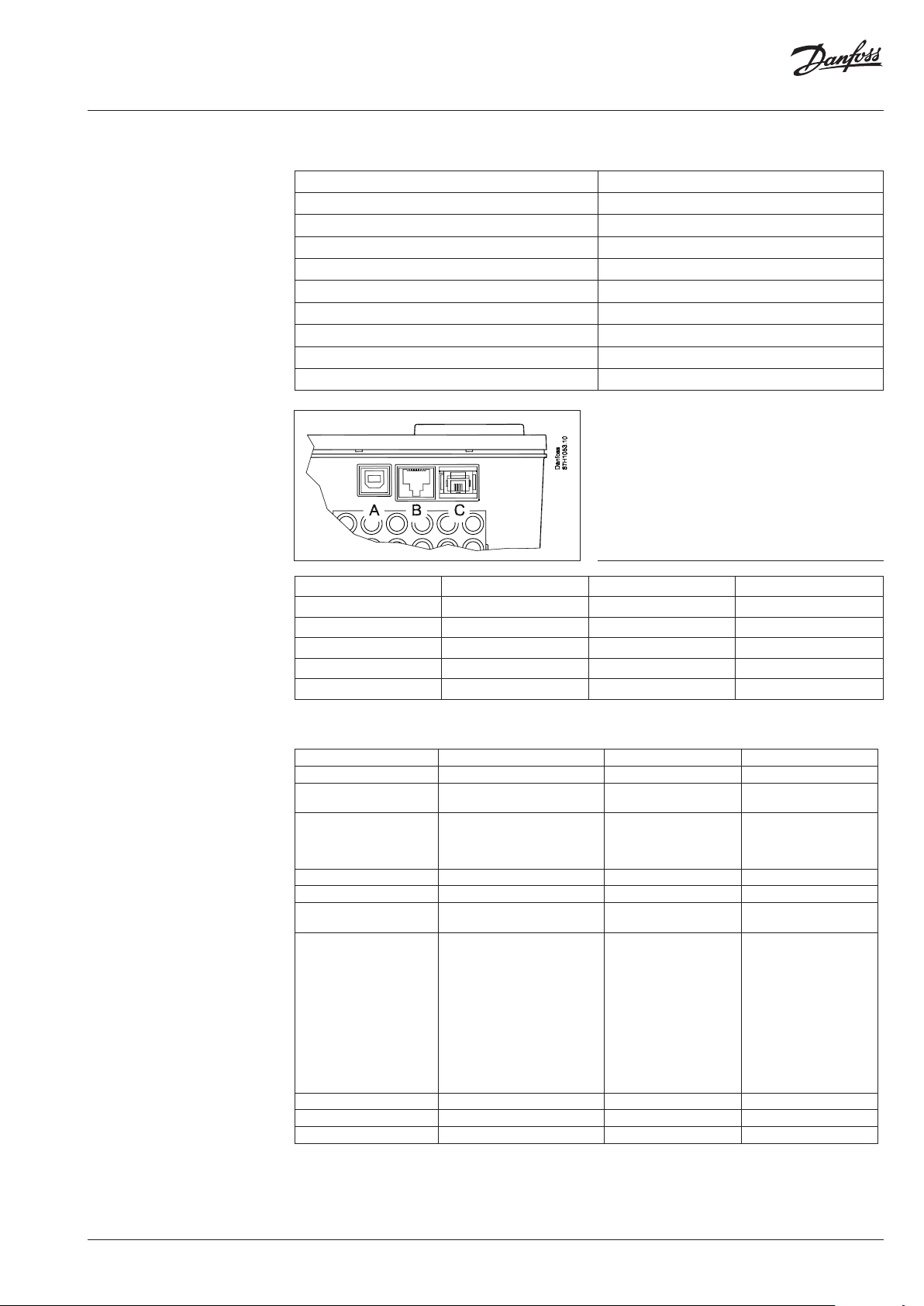

Ethernet-tiedonsiirron tiedot (Modbus/TCP)

Tarkoitus SCADA-järjestelmälle

Liitäntä RJ45-naarasliitin

Protokolla Modbus/TCP

Kaapelityyppi Tavallinen Ethernet-kaapeli (CAT 5)

Väylän kaapelin enimmäispituus Ethernet-standardin mukainen

Automaattinen crossover-tunnistus Käytössä

Ethernet-oletusosoite (IP- osoite) 192 .168.1.100

Porttinumero 502 (Modbus/TCP-portti)

Liitäntöjen määrä 1

Suojaus Sisällyttävä Ethernet-infrastruktuuriin

A-portti: USB (tyypin B naarasliitin)
B-portti: Ethernet (RJ45, naarasliitin)
C-portti: ECL-sovellusavain

Kieliluettelo

Vertailu ECL Comfort
210:n/296:n kanssa

Bulgaria Viro Latvia Slovakki

Kroatia Suomi Liettua Slovenia

Tšekki Ranska Puola Espanja

Tansk a Saksa Romania Ruotsi

Hollanti Unkari Venäj ä

Englanti Italia Serbia

TSovelluksen latauksen yhteydessä ladataan valittu kieli sekä englanti.

ECL Comfort 310 ECL Comfort 210 ECL Comfort 296

M-bus-tiedonsiirto Kyllä Ei Kyllä
Modbus-yhteys Kyllä, galvaanisesti eristetty Kyllä, ei-galvaanisesti

Ethernet Kyllä, RJ45-liitäntä, Modbus/TCP.

Tul ot 10 8 8
Relelähdöt 6 4 4
Venttiilin toimilaitteen

lähdöt
Tulojen/lähtöjen lisäykset Kyllä, ECA 32, asennetaan

Sovellusavaimet A2xx ja A3x x A2xx A2xx
Etumitat (L x K , mm) 220 x 110 220 x 110 144 x 96
Syöttöjännite 230 V ja 24 V 230 V 230 V

Taloautomaatioratkaisuille ja ECL
Portalille

3 x 3-pisteinen 2 x 3-pisteinen 2 x 3-pisteinen

asennuspohjaan.

• 6 tuloa

• 2 pulssituloa

• 3 analogista tuloa (0–10 V)

• 4 relevaihtoehtoa
ECA 35:

• 2 tuloa

• 2 pulssituloa

• 3 analogista tuloa (0–10 V)

• 4 PWM-lähtöä

• 4 relettä

eristetty
Ei Kyllä, R J45-liitäntä,

Ei Ei

Kyllä, galvaanisesti eristetty

Modbus / TCP.
Taloautomaatioratkaisuille
ja ECL Portalille

AI155886473192fi-000603

© Danfoss | 2020.03 | 43

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

Johdotus – 230 V AC

Esimerkki ECL Comfort 310 -johdotuksesta

Syöttöjännite 230 V AC, 50 Hz
Jännitealue 207–244 V AC (IEC 60038)
Virrankulutus 5 VA
Relelähtöjen enimmäiskuorma 4 (2) A, 230 V AC (4 A resistiiviselle kuormalle,

Toimilaitteiden triac-lähtöjen enimmäiskuorma 0.2 A - 230 V a.c.

2 A induktiiviselle kuormalle)

Johdotus – 24 V AC

Esimerkki ECL Comfort 310 -johdotuksesta

Älä yhdistä 230 V AC -tehon komponentteja suoraan 24 V AC -virran säätimeen. Käytä ulkoisia releitä (K) 230 V AC:n syötön
erottamiseksi 24 V AC:n syötöstä.

Syöttöjännite 24 V AC, 50 Hz
Jännitealue 21,6–26,4 V AC (IEC 60038)
Virrankulutus 5 VA
Relelähdön enimmäiskuorma 4 (2) A, 24 V AC (4 A resistiiviselle kuormalle,

2 A induktiiviselle kuormalle)

Toimilaitteiden triac-lähtöjen enimmäiskuorma 1 A - 24 V a.c.

44 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

Johdotus – tulo

Johdotus – ECA 30/31

-kaukosäädin

Base part Alusta

Mitat

Johdotus – ECL Comfort 310/310B ja ECA 30/31

Syöttöjännite ECL 485 -tiedonsiir toväylästä
Virrankulutus 1 VA
Ulkoinen huonelämpötila-anturi Pt 1000 (ESM-10), korvaa sisäänrakennetun huonelämpötila-

anturin

Vain ECA 31 Sisältää kosteusanturin, käytetään erikoissovelluksissa

ECL Comfort 310:n alusta (voidaan käyttää myös ECL Comfort 210:n kanssa).

AI155886473192fi-000603

ECL Comfort 310

© Danfoss | 2020.03 | 45

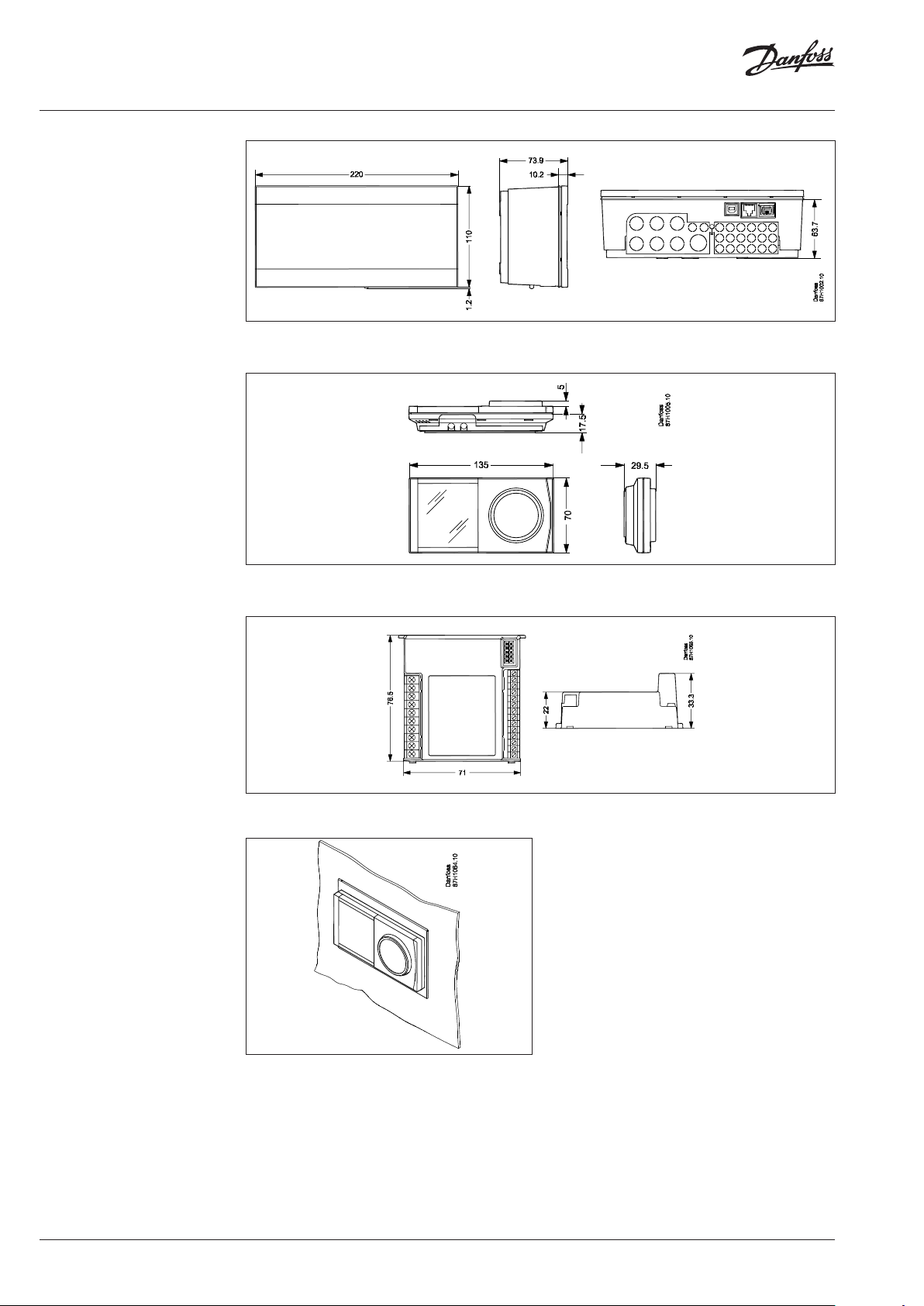

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

ECL Comfort 310B

ECA 30/31 -aukko koteloon
asentamista varten

ECA 30 / 31

ECA 32

Aukkoon (139 × 93 mm) kiinnitetään kehys
(tilausnro 087H3236), johon ECA 30/31
asennetaan.

46 | © Danfoss | 2020.03

AI155886473192fi-000603

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

Tarjousteksti Elektroninen säädin lämmitys- ja käyttövesisovelluksiin

1a

Elektroninen ulkoilmakompensaattori menoveden lämpötilan säätöön lämmitys- ja LKV-asennuksissa.
Kääntämällä ja painamalla toimiva valitsin, taustavalaistu graafinen näyttö ja valikkopohjainen käyttö
paikallisella kielellä.
Säätimellä voidaan käyttää useita sovelluksia, jotka on ladattu sovellusohjelmistoavaimilla.

1b

• Lämpökäyrän asetus 6 koordinaattipisteen tai käyrän arvon avulla

• Menoveden lämpötilan rajoitukset

• Huonelämpötilan kompensointi ja normaali-/pudotusjaksot viikoittaisen aikataulun mukaan

• Loma-ajan aikaohjelma

• Paluuveden lämpötilan rajoitus kiinteänä arvona (LKV) tai suhteessa ulkolämpötilaan (lämmitys)

• Pumppujen säädössä otetaan huomioon lämmityksen tarve ja jäätymissuojaus

• Hälytystoiminnot ja lokikuvat kaikille antureille

• Yksittäisten lähtöjen manuaalinen ohitus

• Tiedonsiirto: M-Bus (enintään 5 metriä), Modbus, Ethernet (esim. Internet-yhteys ECL-portaaliin),
ECL 485 (sisäinen tietoväylä)

• Tietokoneyhteys käyttöönottoa/huoltoa varten

• 6 lämpötila-anturituloa (Pt 1000)

• 4 sovelluskohtaista ja määritettyä tuloa

• 6 relelähtöä

• 3 paria elektronisia tuloja moottoriventtiilin äänetöntä käyttöä varten

Kaukosäädin ECA 30/31:

• Kääntämällä ja painamalla toimiva valitsin, taustavalaistu graafinen näyttö

• Sisäänrakennettu huonelämpötila-anturi

• Sisäänrakennettu kosteusanturi (ainoastaan ECA 31)

Laajennusmoduuli ECA 32 mahdollistaa:

• 6 määritettävää lisätuloa

• 2 pulssilaskuria

• 4 relelähtöä

• 3 analogista lähtöä

Laajennusmoduuli ECA 35 mahdollistaa:

• 2 määritettävää lisätuloa

• 2 pulssilaskuria

• 4 relelähtöä

• 3 analogista lähtöä

• 4 PWM-lähtöä

1c

Tärkeimmät tiedot

• Jännite 230 V AC, 50 Hz (ECL 310 ja ECL 310 B)

• Jännite 24 V AC, 50 Hz (ECL 310)

• Virrankulutus: enintään 5 VA

• Ympäristön lämpötila: 0...55 °C

• Säilytyslämpötila: –40...70 °C

2

Tuoteominaisuudet

• Suojausluokka: IP 41

• Integroitu DIN-kiskosovitin

• Mitat (P x L x K, alusta mukaan lukien): 220 x 110 x 80 mm

• Tilausnumero: ECL Comfort 310, 230 V: 087H3040

• Tilausnumero: ECL Comfort 310B, 230 V: 087H3050

• Tilausnumero: ECL Comfort 310, 24 V: 087H3044

• Tilausnumero: ECL Comfort 310-/310B -säätimen asennuspohja: 087H3230

• Tilausnumero: ECA 30: 087H3200

• Tilausnumero: ECA 31: 087H3201

• Tilausnumero: ECA 32: 087H3202

• Tilausnumero: ECA 35: 087H3205

• Sovellusavaimen tilausnumero riippuu ensisijaisesta sovelluksesta

AI155886473192fi-000603

© Danfoss | 2020.03 | 47

Tekninen esite ECL Comfort 310 -säädin, ECA 30/31 -kaukosäädinyksiköt ja sovellusavaimet

Lisätietoja ECL Comfort 310 -moduuleista ja lisävarusteista on osoitteessa http://heating.danfoss.fi/ tai
http://store.danfoss.com/

48 | © Danfoss | DHS-SMDBT/DK | 2020.03

AI155886473192fi-000603
