Danfoss ECL Comfort 310 Data sheet [lv]

Download

Datu lapa

Regulators ECL Comfort 310,

Projektēts Dānijā

tālvadības bloki ECA 30/31 un pielietojuma atslēgas

Apraksts

ECL Comfort 310 sērijas regulators

ECL 310

ECL Comfort 310 ir elektronisks, laika apstākļus kompensējošs temperatūras re gulators no regulatoru ECL Comfort saimes, k as izmantojams centralizētās siltumapgādes, centrālapkures un dzesēšanas sistēmās. Enerģiju var ietaupīt , apkures un dzesēšanas sistēmās pareizi noregulēj ot plūsmas temperatū ru. Var regulēt līdz pat 4 kontūriem.

Laika apstākļu kompensācijas funkcija regulatoros ECL Comfort mēra ārgaisa temperatūru un attiecīgi regulē apkures sistēmas plūsmas temperatūru. Apkures sistēmas ar laika apstākļu kompensācijas funkciju paaugstina komforta līmeni un ietaupa enerģiju.

Izmantojot ECL pielietojuma atslēgu, regulatorā ECL Comfort 310 tiek konﬁgurēts izvēlētais pielietojums.

Tīmekļa ECL portāls sazinās ar regulatoru ECL Comfort 310, lai iegūtu efektīvas un vieg li lietojamas darbgatavas sistēmas SCADA (Supervisory Control And Data Acquisition — uzraudzības vadības un datu ieguves sistēma) rīku visiem lietotājiem, apkopes darbiniek iem un nodošanas ekspluatācijā gadījumā. Var paaugstināt pakalpojuma līmeni un/vai samazināt pak alpojuma izmaksas. Apkures un/vai dzesēšanas sistēma , izmantojot klēpjdatorus vai viedtālruņus, ir pieejama praktiski no jebkuras vietas jebkurā laikā, tā paaugstinot pakalpojuma līmeni un samazinot reaģēšanas laiku uz avārijas signāliem.

Regulators ECL Comfort 310 nodrošina patīkamu gaisa temperatūru, optimālu enerģijas patēriņu, ērtu

uzstādīšanu, izmantojot ECL pielietojuma atslēgu (standarts Plug-and-Play), kā arī ērtu lietošanu.

Enerģiju labāk taupīt palīdz laika apstākļu kompensācijas funkcija, plānota temperatūras regulēšana, optimiz ācija, kā arī atgaitas temperatūras plūsmas un enerģijas ierobežošana.

Regulators ECL Comfort 310 ir ērti vadāms, izmantojot vadības ripu (daudz funkcionālo pogu) vai tālvadības bloku (TB). Izmantojot vadības ripu un izgaismoto displeju, lietotājs var skatīt teksta izvēlnes atlasītajā valodā.

Regulatoram ECL Comfort 310 ir gan elektroniska izeja uz motorvārstu vadību, gan releja izeja uz cirkulācijas sūkni/pārslēdzēja vārstu vadību, gan arī citas izejas, kā arī avārijas signāla izeja.

Tam var pievienot sešus temperatūras sensorus Pt 1000. Turklāt, augšupielādējot pielietojumu, tiek konﬁgurētas 4 ieejas. Šī konﬁgurācija var būt temperatūras sensora P t 1000 ieeja, analogā ieeja (0–10 V) vai digitālā ieeja.

Atkarībā no pielietojuma viens no ārējiem paplašinājuma moduļiem ECA 32 vai ECA 35 (ievietots regulatora pamatnē) var sniegt papildu ieejas un izejas signālus.

ECL rīka programmatūra re gulatoram ECL Comfort 310 piedāvā alternatīvas tālva dības iespējas saistībā ar ECL portālu un OPC servera programmatūru.

AI155886473192lv-000602| 1

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

Apraksts (turpinājums)

ECL pielietojuma atslēga un pielietošanas gadījumi

Korpuss ir paredzēts stiprināšanai pie sienas un pie DIN stiprinājuma slie des. Ir pieejama regulatora versija ECL Comfort 310B bez displeja un vadības ripas. To var iemontēt panelī un vadīt, izmantojot tālvadības bloku ECA 30/31, ko var novietot paneļa priekšpusē.

ECL Comfort 310 var darboties kā savrups regulators un sazināties ar līdz pat diviem tālvadības blokiem un paplašinājuma moduli ECA 32 vai ECA 35 ar papildu ieejām/izejām.

ECL Comfort 310 var arī darboties ar līdz pat 2 tālvadības blokiem, ECA 32/35 un citiem regulatoriem ECL Comfort 210/296/310, izmantojot komunikācijas kopni ECL 485.

Ethernet savienojums ir iestrādāts regulatorā. Turklāt ir iestrādāta Modbus saziņa ar SCADA (Supervisory Control and Data Acquisition — uzraudzības vadības un datu ieguves) sistēmām un M-Bus saziņa ar siltuma skaitītājiem.

Dažādas ECL pielietojuma at slēgas ECL Comfort 310 aparatūrā ļauj ērti palaist dažādus pielietojumus. Regulatorā ECL Comfort 310 vajadzīgo pielietojumu ielādē, izmantojot ECL pielietojuma atslēgu, kurā ir informācija par pielietojuma variantiem (displejā tiek parādītas pam ata pielietojuma var iantu skices), valodām, rūpnīcas iestatījumiem un programmaparatūru.

Tālvadības bloks (TB)

Tālvadības blokus ECA 30 un ECA 31 izmanto, lai regulētu telpas temperatūru un pārklātu regulatora ECL Comfort 310 iestatījumus. Displejs ir izgaismots. Tālvadības bloki ir savienoti ar regulatoriem ECL Comfort, izmantojot 2 vītā pāra sakaru un strāvas padeves kabeļus (sakaru kopne ECL 485).

Blokā ECA 30/31 ir iebūvēts telpas temperatūras sensors. Iebūvēto temperatūras sensoru var aizstāt, pievienojot ārēju temperatūras sensoru.

Turklāt blokā ECA 31 ir iebūvēts relatīvā mitruma sensors, un atbilstošos pi elietojumos tiek izmantots signāls. Sakaru kopnei ECL 4 85 ir iespējams pievienot pat 2 tālvadības blokus. Ar vienu tālvadības bloku var pārraudzīt maksimums 10 regulatorus ECL Comfort (vedējsekotājsistēma).

A2xx sērijas ECL pielietojuma atslēgas var izmantot regulatorā ECL Comfort 210, ECL Comfort 296 un ECL Comfort 310. Vairākums no A2xx pielietojuma atslēgām, kad tās tiek izmantotas regulatorā ECL Comfort 310, sniedz paplašinātu funkcionalitāti, piemēram, papildu temperatūras sensorus un M-Bus saziņu. 3xx sērijas ECL pielietojuma atslēgas var izmantot tikai regulatorā ECL Comfort 310.

Pielietojuma parametri tiek glabāti regulatorā, un tos neietekmē strāvas padeves pārtraukumi. Regulatoram ECL Comfort 210/296/310 atbilstošās ECL pielietojuma atslēgas ir atrodamas pasūtījumu sadaļā.

2 | © Danfoss | 2020.03

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

Iekļautas pielietojuma atslēgas, apskats, apakštipi

ECL Comfort 210 / 296 ECL Comfort 310

Atslēga

A214 A214.1, A214.2, A214.3, A214.4, A214.5,

A214.6

A217 A217.1, A217. 2, A 217.3 A217.1, A217. 2, A 217.3

A230 A230.1, A230.2, A230.3, A230.4 A230.1 *, A230.2 *, A230.3 *, A230.4 * A231 A231.1, A231.2 A231.1, A231.2

A232 A232.1 A232 .1

A237 A237.1, A237. 2 A237.1, A2 37.2

A247 A247.1, A247. 2, A3 47.3 A247.1, A 247. 2, A247. 3

A260 A26 0.1 A260.1 A266 A266.1, A266.2, A266.9, A266.10 A266.1 *, A266.2 **, A266.9 *, A266.10 * A275 A275.1, A275.2, A275.3 A275.1, A275.2, A275.3

A319 A319.1, A319.2 A333 A333.1, A333.2, A333.3 A361 A361.1, A361.2 A362 A362.1 A367 A 367.1, A367. 2 A368 A368.1, A368.2, A368.3, A368.4, A368.5,

A376 A376.1, A376.2, A376.3 *, A376.9, A376.10 A377 A 377.1, A377.2, A377.3

A390 A390.1, A390.2 *, A390.3, A390.11 *, A390.12 *,

A214.1, A214.2, A214.3, A214.4, A214.5, A214.6 A314.1, A314.2, A314.3, A314.4, A314.5, A314.6, A314.7, A314.9

A317.1, A317.2

A331.1, A331.2

A332.1, A332.2, A332.3, A332.4

A337.1, A 337. 2

A347.1, A3 47.2, A347.3

A375.1, A375.2, A375.3, A375.4, A375.5

A368.6

A390.13 *

* Ja tiek izmantots ECL 310 + ECA 32 / 35, kā alternatīvu var izmantot 0–10 voltu vadītus aktuatorus.

** Ja tiek izmantots ECL 310 + ECA 32 / 35, apkures kontūram kā alternatīvu var izmantot 0–10 voltu vadītu aktuatoru.

Šis ir regulatoriem ECL Comfort pašlaik pieejamo pielietojuma atslēgu pārskats. Jūsu valstī iegādei var nebūt pieejamas visas atslēgas. Sazinieties ar vietējo Danfoss pārdošanas uzņēmumu.

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

Pielietojumu piemēri Visi minētie komponenti (S = temperatūras sensors, P = sūknis, M = motorizēts kontroles vārsts utt.)

ir ar vadiem pievienoti regulatoram ECL Comfort 210/296/310.

Visi ECL Comfort 210/296 pielietojumi ir izmantojami arī regulatorā ECL Comfort 310. Ir iespējotas arī papildu funkcijas un sakaru iespējas.

A214.1, piemērs a: Dzesēšanas pielietojums, cauruļvada temperatūra atkarībā no telpas temperatūras

ECL 210 / 296 / 310

S8S8S8

A214.2, piemērs a: Apkures pielietojums, apkures temperatūra atkarībā no cauruļvada temperatūras

ECL 210 / 296 / 310

Danfoss

87H2113.13

Danfoss

87H2118.12

S8S8S8

4 | © Danfoss | 2020.03

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A214.3, piemērs a: Apkures pielietojums, cauruļvada temperatūra atkarībā no telpas temperatūras

ECL 210 / 296 / 310

Danfoss

S8S8S8

A214.5, piemērs a: Apkures/dzesēšanas pielietojums, cauruļvada temperatūra atkarībā no telpas temperatūras

87H2120.12

ECL 210 / 296 / 310

S8S8S8

Danfoss

87H2124.12

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A314.1, piemērs a: Ventilācijas sistēma ar apkuri, pasīvo dzesēšanu (āra gaiss) un pastāvīgu cauruļvada temperatūras regulēšanu. Pasīvās dzesēšanas posms (M2) ar analogo regulēšanu.

ECL 310

+ ECA 32

S8S8S8

Danfoss

87H2133.12

A314.1, piemērs b: Ventilācijas sistēma ar apkuri, dzesēšanu un cauruļvada temperatūras regulēšanu. Dzesēšanas posms (M2) ar analogo regulēšanu.

ECL 310

+ ECA 32

Danfoss

87H2128.12

S8S8S8

6 | © Danfoss | 2020.03

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A314.2, piemērs b: Ventilācijas sistēma ar apkuri, dzesēšanu un telpas temperatūras regulēšanu. Dzesēšanas posms (M2) ar analogo regulēšanu.

ECL 310

+ ECA 32

Danfoss

87H2135.12

S8S8S8

A314.3, piemērs a: Ventilācijas sistēma ar apkuri un telpas temperatūras regulēšanu. Ventilators ar ātruma regulēšanu.

ECL 310

+ ECA 32

Danfoss

87H2131.12

S10

F1 / V1

S8S8S8

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A217.1, piemērs a: Sadzīves karstā ūdens tvertnes lādēšanas pielietojums

A217.1, piemērs b: Sadzīves karstā ūdens tvertnes apkures pielietojums

ECL 210 / 296 / 310

A217.2, piemērs a: Sadzīves karstā ūdens tvertnes lādēšana ar uzsildīšanas kontūru

S2 S3

ECL 210 / 296 / 310

Danfoss

87H2068.13

Danfoss

87H2071.13

8 | © Danfoss | 2020.03

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A217.3, piemērs a: Sadzīves karstā ūdens apkure

A217.3, piemērs c: Sadzīves karstā ūdens apkure pēc pieprasījuma (plūsmas slēdzis). Ar cirkulāciju vai bez tās

A230.1, piemērs a: Netieši pievienota apkures sistēma Vēja kompensācija kā papildiespēja

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A230.2, piemērs a: Netieši pievienota dzesēšanas sistēma (centralizētā dzesēšana)

A230.3: Netieši pieslēgta apkures sistēma. Pārāk augsta relatīvā mitruma kompensācija (mērīta ar ECA 31). Vēja kompensācija kā papildiespēja.

10 | © Danfoss | 2020.03

A230.4: Netieši pieslēgta apkures sistēma. Statiskā spiediena mērījums/brīdinājums. DHW un DHW cirkulācijas atgaitas temperatūru uzraudzība.

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A231.2: Netieši pievienota apkures sistēma ar 2 sūkņu vadību un ūdens uzpildīšanas funkciju

A331.2, piemērs a: Apkures sistēma ar divu sūkņu vadību un ūdens uzpildīšanas funkciju. No turpgaitas temperatūras atkarīga plūsmas temperatūras regulēšana.

AI155886473192lv-000602

A232.1, piemērs a: Plūsmas temperatūras regulēšana (apkure grīdā/dzesēšana griestos) saistībā ar ārgaisa, telpas un rasas punkta temperatūru.

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A332.1, piemērs a: Plūsmas temperatūras regulēšana (apkure grīdā/dzesēšana griestos) saistībā ar ārgaisa, telpas un rasas punkta temperatūru. Papildu atgaitas temperatūras ierobežojums.

A332.2, piemērs a: Atsevišķa plūsmas temperatūras regulēšana apkurei/dzesēšanai saistībā ar ārgaisa, telpas un rasas punkta temperatūru. Papildu atgaitas temperatūras ierobežojumi.

A332.3: Atsevišķa plūsmas temperatūras regulēšana apkurei/dzesēšanai saistībā ar ārgaisa, telpas un rasas punkta temperatūru. Papildu atgaitas temperatūras ierobežojumi. Uzlabota momentānā sadzīves karstā ūdens temperatūras kontrole.

12 | © Danfoss | 2020.03

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A332.4: Plūsmas temperatūras regulēšana (apkure grīdā/dzesēšana griestos) saistībā ar ārgaisa, telpas un rasas punkta temperatūru. Apkures/dzesēšanas režīma ārējā pārklāšana. Papildu atgaitas temperatūras ierobežojums.

ECL 310

DanfossS187H1496.10

S10

A237.1 / A337.1, piemērs a: Netieši pievienota apkures un sadzīves karstā ūdens sistēma.

AI155886473192lv-000602

A237.2 / A337.2, piemērs a: Netieši pievienota apkures un sadzīves karstā ūdens lādēšanas sistēma.

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A247.1, piemērs a: Netieši pievienota apkures un sadzīves karstā ūdens tvertnes lādēšanas sistēma. Paralēlais režīms vai sadzīves karstā ūdens prioritāte.

A247.2, piemērs a: Netieši pievienota apkures un sadzīves karstā ūdens tvertnes lādēšanas sistēma ar uzsildīšanas kontūru. Paralēlais režīms vai sadzīves karstā ūdens prioritāte.

14 | © Danfoss | 2020.03

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A247.3, piemērs a: Netieši pievienota apkures un uzlabota sadzīves karstā ūdens tvertnes uzpildes sistēma ar uzsildīšanas kontūru. Paralēlais režīms vai sadzīves karstā ūdens prioritāte.

A347.1, piemērs a: Netieši pievienota apkures un sadzīves karstā ūdens tvertnes lādēšanas sistēma. Paralēlais režīms vai sadzīves karstā ūdens prioritāte.

ECL 310

Danfoss

87H2057.11

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A347.2, piemērs a: Netieši pievienota apkures un sadzīves karstā ūdens tvertnes lādēšanas sistēma ar uzsildīšanas kontūru. Paralēlais režīms vai sadzīves karstā ūdens prioritāte.

A260.1, piemērs a: Divas apkures sistēmas.

16 | © Danfoss | 2020.03

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A260.1, piemērs d: Divas apkures sistēmas. 2. kontūrs ir 1. kontūra apakškontūrs.

A266.1, piemērs a: Apkures un tiešā sadzīves karstā ūdens apkures sistēma. Paralēlais režīms vai sadzīves karstā ūdens prioritāte

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

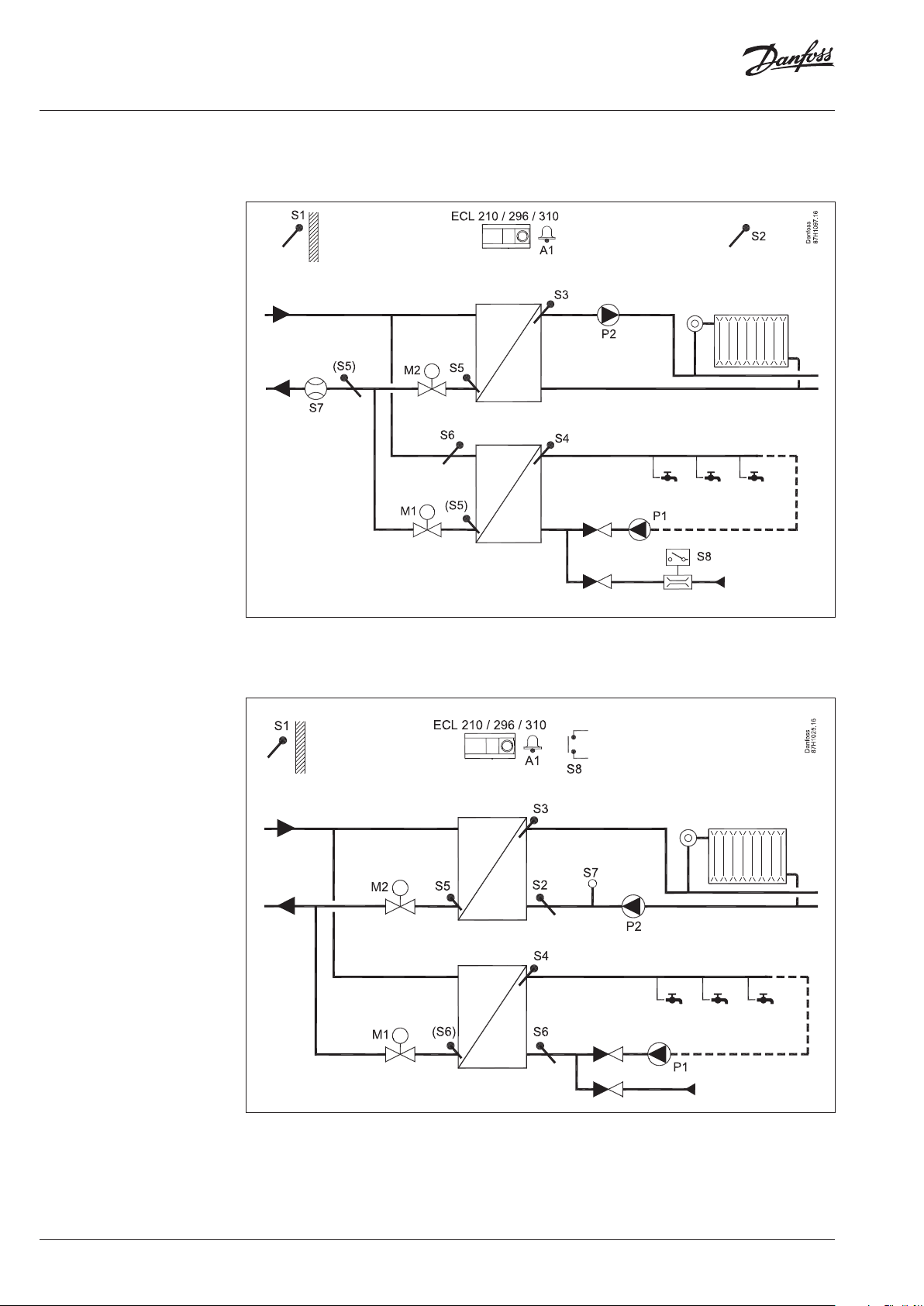

A266.2: Apkures un tiešā sadzīves karstā ūdens apkures sistēma. Paralēlais režīms vai sadzīves karstā ūdens prioritāte. Sadzīves karstā ūdens apkure pēc pieprasījuma (plūsmas slēdzis).

A266.9, piem. a: Apkures un tiešā sadzīves karstā ūdens apkures sistēma. Spiediena uzraudzība/brīdinājums. Universālā avārijas signāla ieeja. Paralēlais režīms vai sadzīves karstā ūdens prioritāte.

18 | © Danfoss | 2020.03

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A266.10, piemērs a: Apkures un tiešā sadzīves karstā ūdens apkures sistēma. Spiediena uzraudzība/brīdinājums. Universālā avārijas signāla ieeja. Paralēlais režīms vai sadzīves karstā ūdens prioritāte. S7 ir impulsu plūsmas vai enerģijas mērītājs saistītam ierobežojumam.

A275.1, piemērs a: Apkures sistēma ar 1 posma katlu.

ECL 210 / 296 / 310

Danfoss

87H2163.13

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A275.2, piemērs a: Apkures sistēma ar 1 posma katlu un sadzīves karstā ūdens tvertni.

ECL 210 / 296 / 310

A275.3, piemērs a: Apkures sistēma ar 1 posma katlu, jaukšanas kontūru un sadzīves karstā ūdens tvertni.

Danfoss

87H2165.12

ECL 210 / 296 / 310

Danfoss

87H2169.13

20 | © Danfoss | 2020.03

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A375.1, piemērs a: Līdz pat 8 katlu ieslēgšanas/izslēgšanas vadība apkures kontūram

B1 B8

ECL 310

+ ECA 32

A375.2, piemērs a: Līdz pat 8 katlu ieslēgšanas/izslēgšanas vadība apkures kontūram un sadzīves karstā ūdens kontūram. Papildu sadzīves karstā ūdens prioritāte.

ECL 310

+ ECA 32

Danfoss

87H2182.10

①

Danfoss

87H2188.10

B1 B8

①

②

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A375.3, piemērs a: Līdz pat 8 katlu ieslēgšanas/izslēgšanas vadība tiešajam apkures kontūram (1), jaukšanas kontūram (2) un sadzīves karstā ūdens kontūram (3). Papildu sadzīves karstā ūdens prioritāte.

B1 B8

ECL 310

+ ECA 32

Danfoss

②

①

③

A375.4, piemērs a: Apkures sistēma ar 1 posma katla ieslēgšanas/izslēgšanas kontroli vai 0–10 voltu kontroli. Spiediena uzraudzība/brīdinājums.

87H2189.10

ECL 310

+ ECA 32

Danfoss

87H1544.10

22 | © Danfoss | 2020.03

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A375.5, piemērs a: Apkures sistēma ar 1 posma katla ieslēgšanas/izslēgšanas kontroli vai 0–10 voltu kontroli. Sajaukšanas kontūrs otrajam apkures kontūram. Sadzīves karstā ūdens tvertnes apkure. Spiediena uzraudzība/brīdinājums.

Degļa vadības pārskats:

ECL 310

Danfoss

+ ECA 32

87H1545.10

ECL 310ECL 210

ECA 32

Danfoss

87H2185.11

Triac 6

Triac 5

R7 R8 R9 R10

821

275.1

275.2

275.3

375.1

375.2

375.3

375.4

375.5

R2 R2 R3 R4 R5

3 4

R2–R10 = releju numuri ierīcē ECL/ECA 32

A319.1: Netieši pievienota uzpildes sistēma ar 2 temperatūras sensoriem buferī. Tieši buferim pievienota apkures sistēma. Sūknis P3 ar ātruma vadību saistībā ar diferenciālspiedienu S9.

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A319.2: Netieši pievienota uzpildes sistēma ar 2 temperatūras sensoriem buferī. Apkures sistēma, kas buferim pievienota, izmantojot jaukšanas vārstu. Sūknis P3 ar ātruma vadību saistībā ar diferenciālspiedienu S9.

A333.1, piemērs a: Apkures sistēma ar 1 vai 2 cirkulācijas sūkņu vadību. Ūdens uzpildīšanas funkcija ar 1 vai 2 sūkņu vadību. Spiediena mērījumi sistēmā.

24 | © Danfoss | 2020.03

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A333.2, piemērs a: Apkures sistēma ar 1 vai 2 cirkulācijas sūkņu ieslēgšanas/izslēgšanas un ātruma vadību. Ūdens uzpildīšanas funkcija ar 1 vai 2 sūkņu ieslēgšanas/izslēgšanas un ātruma vadību. Uzpildīšanas ūdens glabāšanas tvertnes līmeņa regulēšana. Spiediena mērījumi sistēmā.

A333.3, piemērs a: Apkures sistēma ar 1 vai 2 cirkulācijas sūkņu ieslēgšanas/izslēgšanas un ātruma vadību. Kontroles vārsts

M1 tiek regulēts ar 0–10 V strāvu. Ūdens uzpildīšanas funkcija ar 1 vai 2 sūkņu ieslēgšanas/ izslēgšanas un ātruma vadību. Uzpildīšanas ūdens glabāšanas tvertnes līmeņa regulēšana. Spiediena mērījumi sistēmā

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

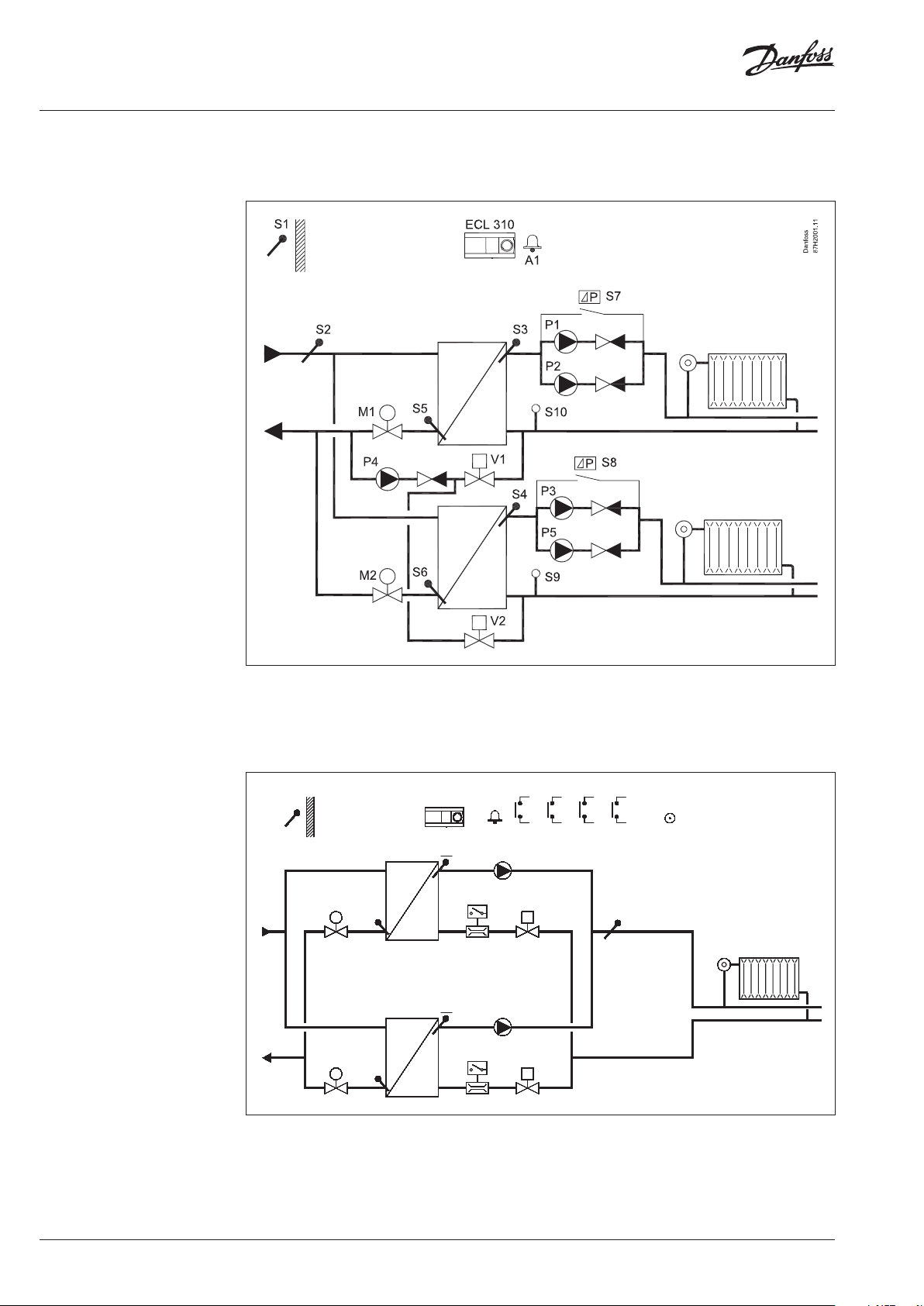

A361.2, piemērs a: 2 apkures sistēmas ar divu sūkņu vadību un ūdens uzpildīšanas funkciju. No turpgaitas temperatūras atkarīga plūsmas temperatūras regulēšana.

A362.1, piemērs a: Siltummaiņu kaskādes kontrole. Netieši pievienota sistēma ar 2 x HEX, katra pārvaldīta, izmantojot 0–10 voltu vadītu motorizēto regulētājvārstu (MCV). Katram HEX kontūram ir savs cirkulācijas sūknis. Kaskādes kontrole, izmantojot papildu ECL 310, var pārvaldīt līdz pat 6 siltummaiņiem.

ECL 310

+ ECA 32

S10

S15

S16

V3 (0 - 10 V)

87H1754.10

Danfoss

26 | © Danfoss | 2020.03

Ir iespējami arī citi risinājumi, piemēram, kontroles vārstu 3 punktu vadītie aktuatori vai 0–10 V/3 punktu kombinācija.

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

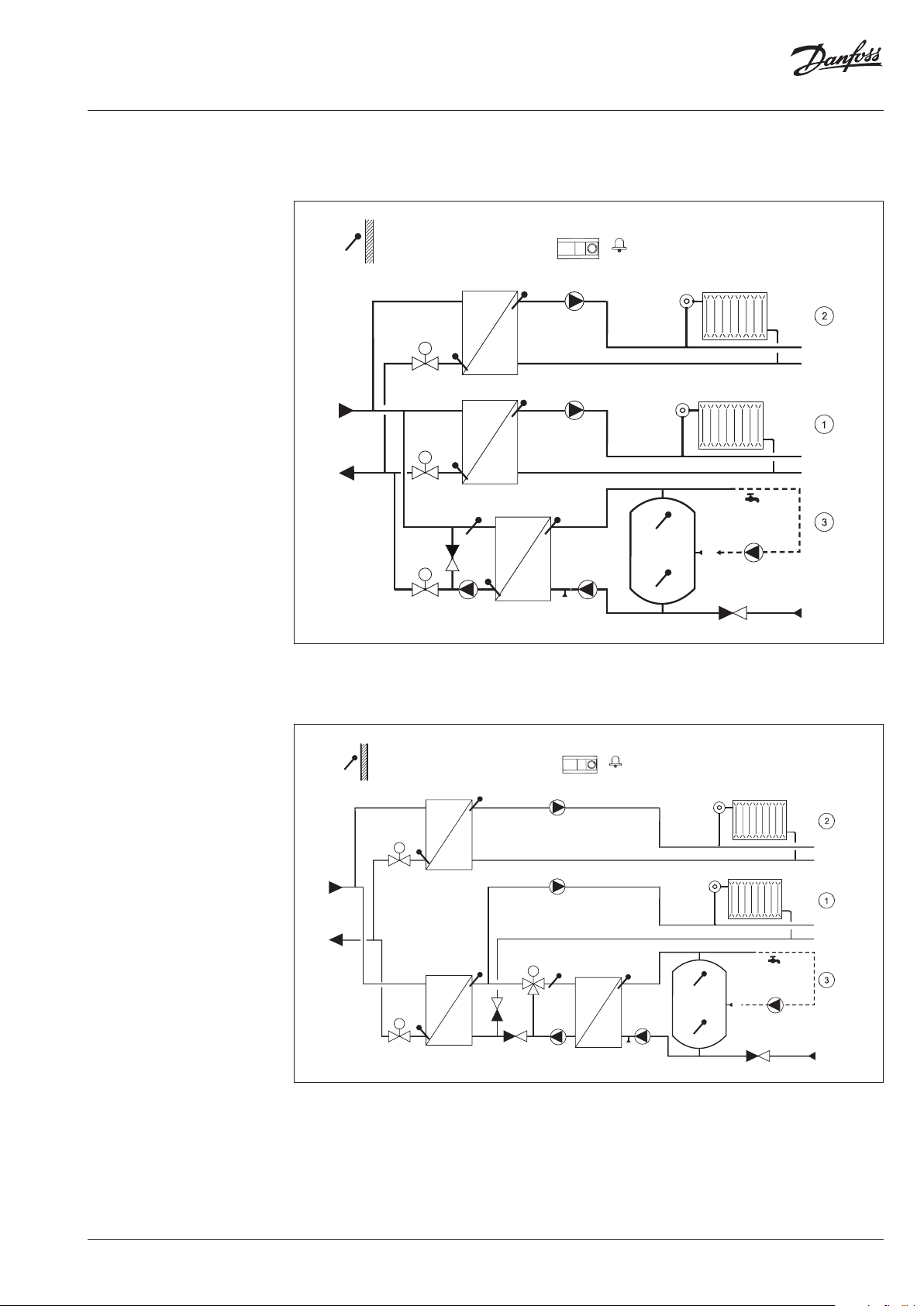

A367.1, piemērs a: Sistēma ar 2 apkures kontūriem un sekundāri pievienotu sadzīves karstā ūdens tvertni ar iekšējo siltummaini. Papildu sadzīves karstā ūdens prioritāte.

ECL 310

Danfoss

87H2073.11

A367.2, piemērs a: Sistēma ar 2 apkures kontūriem un sekundāri pievienotu sadzīves karstā ūdens tvertnes lādēšanas sistēmu. Papildu sadzīves karstā ūdens prioritāte.

ECL 310

Danfoss

87H2078.11

(S7)

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A368.2, piemērs a: Apkures sistēma ar divu sūkņu vadību un ūdens uzpildīšanas funkciju. No turpgaitas temperatūras atkarīga plūsmas temperatūras regulēšana. Sadzīves karstā ūdens apkures sistēma ar 1 vai 2 cirkulācijas sūkņu vadību.

A368.4, piemērs a: Apkures sistēma ar divu sūkņu vadību un ūdens uzpildīšanas funkciju ar 1 vai 2 sūkņiem. No turpgaitas temperatūras atkarīga plūsmas temperatūras regulēšana. Sadzīves karstā ūdens apkures sistēma ar 1 vai 2 cirkulācijas sūkņu vadību. Spiediena mērījumi sistēmās.

28 | © Danfoss | 2020.03

Modelim A368 kopā ir 6 apakštipi ar atšķirībām temperatūras/spiediena mērījumos un uzpildes/ cirkulācijas sūkņu kontrolē.

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A376.1, piemērs a: Divi apkures kontūri un viena tiešā sadzīves karstā ūdens apkures sistēma. Paralēlais režīms vai sadzīves karstā ūdens prioritāte.

ECL 310

Danfoss

87H2097.11

S10

A376.2, piemērs a: Divi apkures kontūri un viena tiešā sadzīves karstā ūdens apkures sistēma. Paralēlais režīms vai sadzīves karstā ūdens prioritāte. Sadzīves karstā ūdens apkure pēc pieprasījuma (plūsmas slēdzis).

S10

ECL 310

Danfoss

87H2099.11

(S2)

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A376.3, piemērs a: Divi apkures kontūri un viena tiešā sadzīves karstā ūdens apkures sistēma. Paralēlais režīms vai sadzīves karstā ūdens prioritāte. Kontroles vārsti M1, M2 un M3 tiek regulēti ar 0–10 V strāvu.

S10

ECL 310

Danfoss

+ ECA 32

87H2101.11

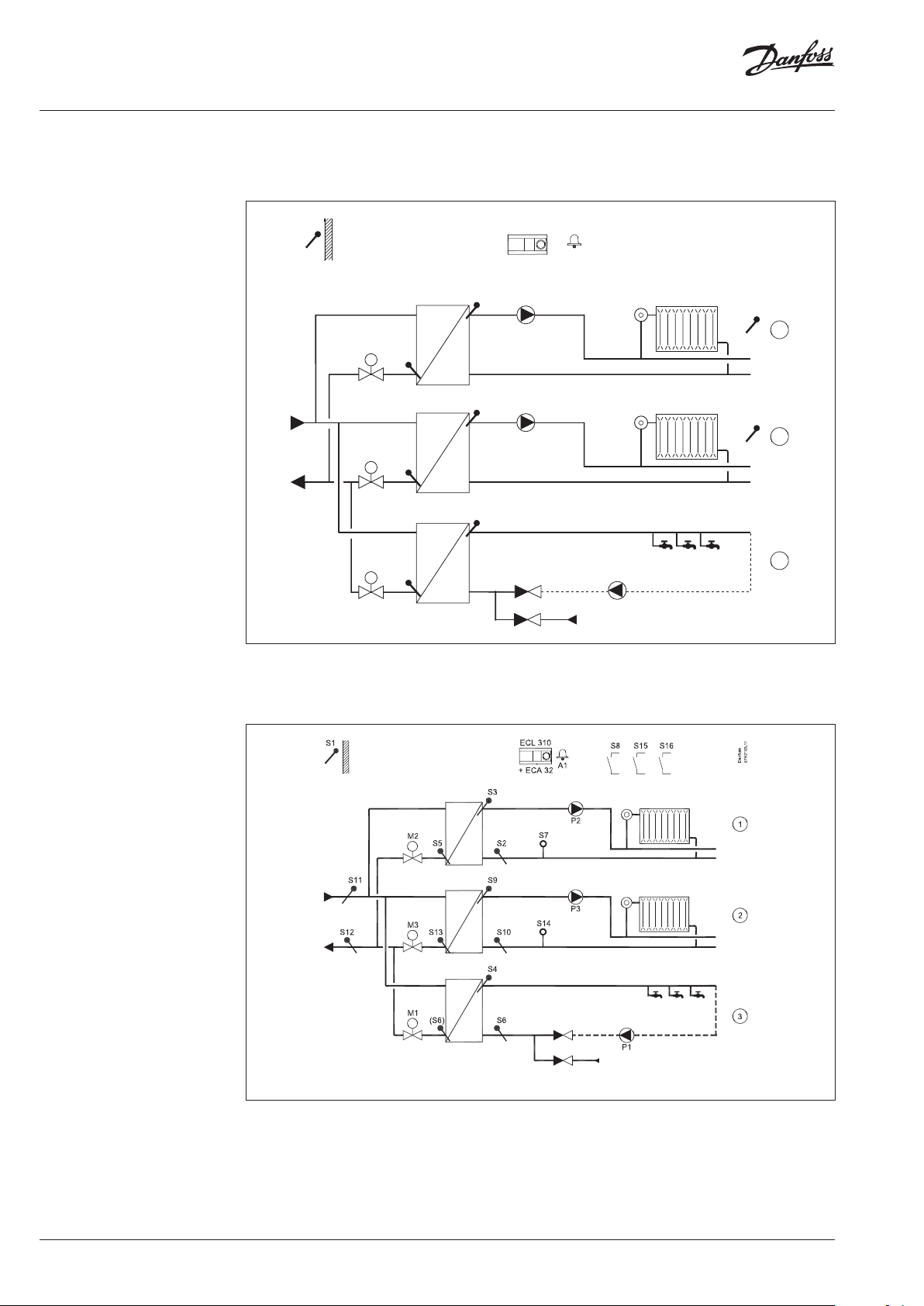

A376.9, piemērs a: Divi apkures kontūri un viena tiešā sadzīves karstā ūdens apkures sistēma. Paralēlais režīms vai sadzīves karstā ūdens prioritāte. Spiediena mērījumi un temperatūras uzraudzība sistēmā.

30 | © Danfoss | 2020.03

A376.10 ir kā A376.9, bet S11 un S12 ir spiediena sensori.

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

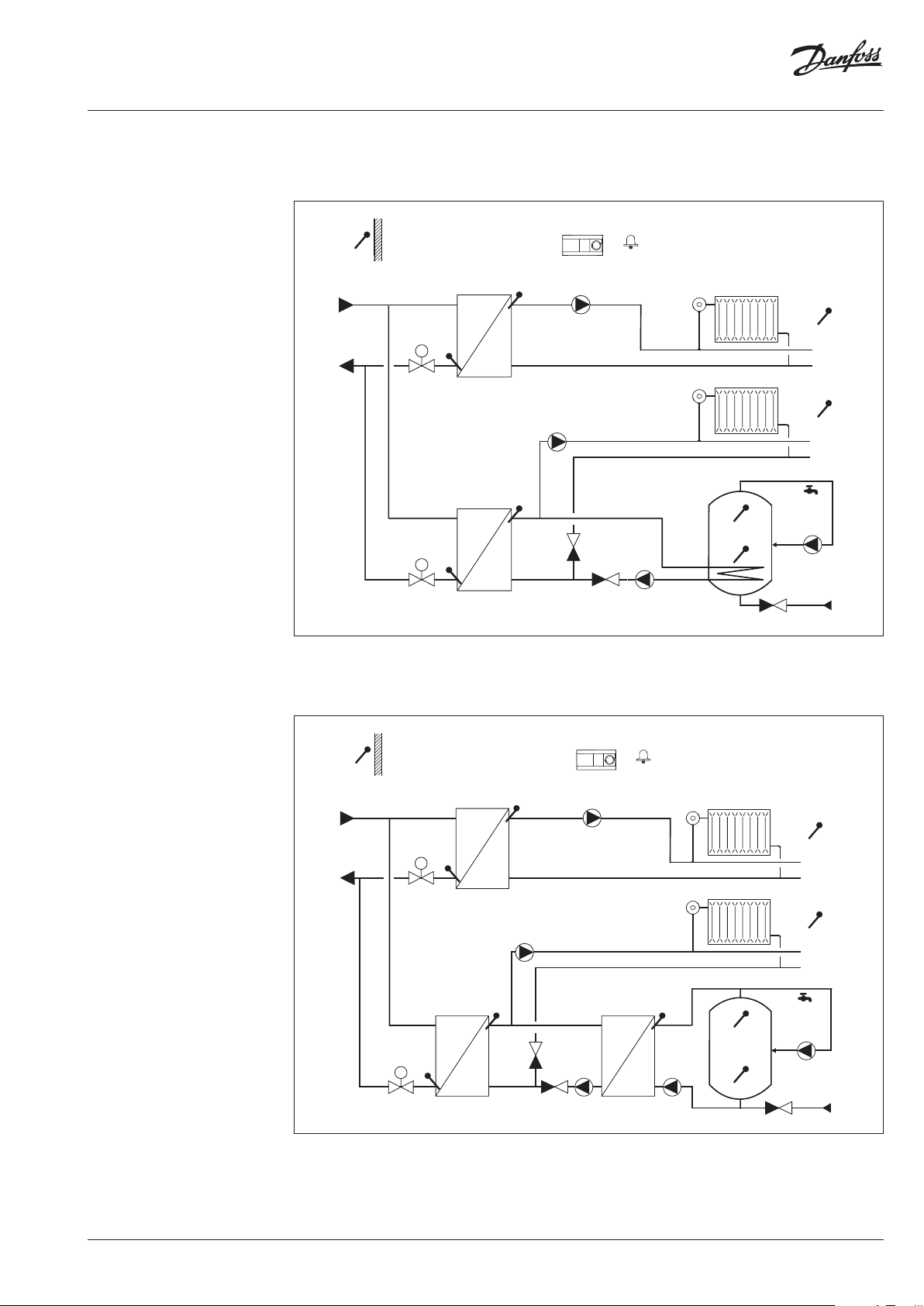

A377.1, piemērs a: Divi apkures kontūri un viena sadzīves karstā ūdens tvertnes lādēšanas sistēma. Paralēlais režīms vai sadzīves karstā ūdens prioritāte.

ECL 310

Danfoss

87H2139.12

S10

A377.2, piemērs a: Divi apkures kontūri un viena sadzīves karstā ūdens tvertnes lādēšanas sistēma. Sadzīves karstā ūdens apkures temperatūras regulēšana. Paralēlais režīms vai sadzīves karstā ūdens prioritāte.

ECL 310

Danfoss

S10

87H2141.12

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

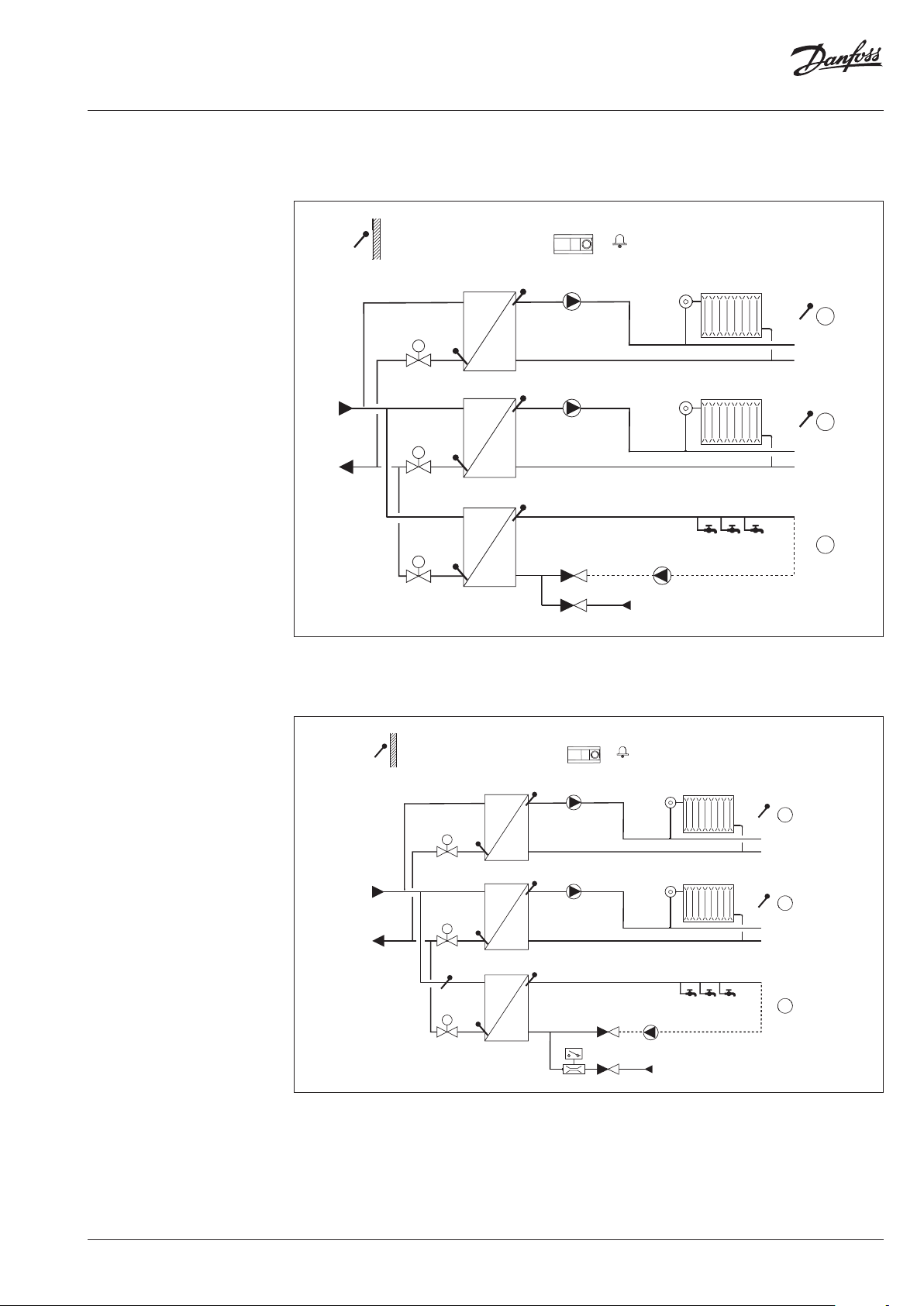

A390.1, piemērs a: 3 netieši pievienoti apkures kontūri.

A390.2, piemērs a: 3 netieši pievienoti apkures kontūri; kontroles vārstu aktuatori tiek vadīti ar 0–10 V signālu.

32 | © Danfoss | 2020.03

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A390.3, piemērs a: 3 netieši pievienoti dzesēšanas kontūri. Telpu dzesēšanas pamatā var būt gaisa apstrādes mērvienības (Air Handling Unit — AHU).

A390.11, piemērs a: Trīs neatkarīgi apkures kontūri. Apkures kontūri ir pieslēgti netieši. 4. sadzīves karstā ūdens lādēšanas kontūrs tiek apvienots ar 1. kontūru. Papildu sadzīves karstā ūdens prioritāte.

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

A390.12, piemērs a: Divi netieši pievienoti apkures kontūri. Viens uzlabotais sadzīves karstā ūdens uzpildes kontūrs. Papildu sadzīves karstā ūdens prioritāte.

S10

ECL 310

Danfoss

87H2139.12

A390.13, piemērs a: Divi netieši pievienoti apkures kontūri un viens sadzīves karstā ūdens uzpildes kontūrs. Sadzīves karstā ūdens uzpildei vienmēr ir prioritāte.

34 | © Danfoss | 2020.03

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

Pasūtīšana Regulators, pamatnes un papildierīces

Tips Raksturojums Koda nr.

ECL Comfort 310 Universāla aparatūra — 230 V maiņstr.

ECL Comfort 310 Universāla aparatūra — 24 V maiņstr.

ECL Comfort 310B Universāla aparatūra — 230 V maiņstr.

ECL Comfort 310 pamatne Stiprināšanai pie sienas vai DIN sliedes (35 mm). ECL Comfort 210 var uzstādīt

Pamatne nav iekļauta komplektācijā. Uzstādīšanas rokasgrāmata (bez teksta) ir iekļauta komplektācijā.

Bez displeja un vadības ripas. Nepieciešams tālvadības bloks. Pamatne nav iekļauta komplektācijā. Uzstādīšanas rokasgrāmata (bez teksta) ir iekļauta komplektācijā.

ECL Comfort 310 pamatnē (lai vēlāk jauninātu). Uzstādīšanas rokasgrāmata (bez teksta) un kabeļievada papildierīces ir iekļautas komplektācijā.

Tālvadības bloki un papildierīces

Tips Raksturojums Koda nr.

ECA 30 Tālvadības bloks ar integrētu telpas temperatūras sensoru un iespēju

ECA 31 Tālvadības bloks ar integrētu telpas temperatūras sensoru un mitruma

ECA 30/31 rāmja komplekts stiprināšanai paneļa priekšpusē

ECA 32 Iekšējais paplašinājuma modulis ar 6 ieejām (Pt 1000/analogā/digitālā). 3

ECA 35 Iekšējais paplašinājuma modulis ar 2 ieejām (Pt 1000/analogā/digitālā). 3

pievienot ārēju telpas temperatūras sensoru Pt 100 0. Komplektācijā ir pamatne stiprināšanai pie sienas. Uzstādīšanas rokasgrāmata (bez teksta) ir iekļauta komplektācijā.

sensoru. Iespēja pievienot ārēju telpas temperatūras sensoru Pt 1000. Tiek izmantots noteiktiem pielietojumiem. Komplektācijā ir pamatne stiprināšanai pie sienas. Uzstādīšanas rokasgrāmata (bez teksta) ir iekļauta komplektācijā.

Uzstādīšanai paneļa nišā. Izmērs 144×96 mm, faktiskā niša 139×93 mm. Uzstādīšanas rokasgrāmata (bez teksta) ir iekļauta komplek tācijā.

analogās (0 –10 V) izejas. 4 releja izejas. Ievietojams regulatora ECL 310 pamatnē. Sk. atsevišķo datu lapu.

analogās (0 –10 V) izejas un 4 PWM izejas. 4 releja izejas. Ievietojams regulatora ECL 310 pamatnē. Sk. atsevišķo datu lapu.

087H304 0

087H304 4

087H3050

087H3230

087H3200

087H3201

087H3236

087H3202

087H3205

Papildierīces:

Tips Raksturojums Koda nr.

ECA 99 230 V maiņstr. – 24 V maiņstr. transformators (35 VA) 087 B1156

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

ECL pielietojuma atslēgas

Tips Pielietojuma tipa apraksts Regulatora izejas

A214

A217 • Izvērs ta temperatūras re gulēšana sadzīv es karstā ūdens sis tēmas kontūrā

A230 • (A230.1) Apkures sistēmu plūsmas temperatūras regulēšana ar laika

A231

A232

A237

A247

A260

• Ventilācijas sistēmu temperatūras regulēšana (apkure/dzesēšana). Cauruļvada/telpas temperatūras regulēšana. Atgaitas temperatūras ierobežojums. Plūsmas/jaudas ierobežojums. Ugunsgrēka un pretsala aizsardzība, kā arī avārijas funkcija.

• Pielietojuma atslēgā A214 ir ietverti pielietojumi, kas ir saistīti ar ECL Comfort 310 uzlaboto funkcionalitāti (rotējošā siltummaiņa vadība).

ar akumulējošo sistēmu vai bez tās. Cirkulācijas sūkņa vadība. Atgaitas temperatūras ierobežojums. Pretsala aizsardzība un avārijas funkcija.

• Pielietojuma atslēgā A217 ir ietverti pielietojumi, kas ir saistīti ar ECL Comfort 296 / 310 uzlaboto funkcionalitāti (M- Bus).

apstākļu kompensāciju. Cirkulācijas sūkņa vadība. Telpas temperatūras regulēšana un slīdoša atgaitas temperatūras ierobežošana. Plūsmas/ jaudas ierobežojums. Vēja kompensācija, pretsala aizsardzība un avārijas funkcija.

• (A230.2) Dzesēšanas sistēmu plūsmas temperatūras regulēšana. Ārgaisa un telpas temperatūras kompensēšana. Atgaitas temperatūras ierobežojums.

• (A230.3) Apkures kontūra plūsmas temperatūras regulēšana ar laika apstākļu kompensācijas vadību. Telpas temperatūras kompensācija. Pārāk augsta relatīvā mitruma kompensācija. Slīdošs atgaitas temperatūras ierobežojums. Jaudas/plūsmas ierobežojums. Vēja kompensācija. Ar plūsmas temperatūru saistīta brīdinājuma funkcija. Temperatūru uzraudzība sadzīves karstā ūdens kontūrā ar pašdarbības temperatūras kontroli.

• (A230.4) Apkures kontūra plūsmas temperatūras regulēšana ar laika apstākļu kompensācijas vadību. Telpas temperatūras kompensācija. Slīdošs atgaitas temperatūras ierobežojums. Jaudas/plūsmas ierobežojums. Ar plūsmas temperatūru un statisko spiedienu saistīta brīdinājuma funkcija. Temperatūru uzraudzība sadzīves karstā ūdens kontūrā ar pašdarbības temperatūras kontroli.

• Pielietojuma atslēga A230 darbojas regulatorā ECL Comfort 296/310, lai uzlabotu funkcionalitāti (M-Bus).

• Pielietojuma atslēga A230 darbojas regulatorā ECL Comfort 310, ieskaitot ECA 32, lai uzlab otu vadības vārsta 0–10 voltu aktuatora vadību.

• Apkures sistēmu plūsmas temperatūras regulēšana ar laika apstākļu kompensā ciju. 2 sūkņu vadī ba cirkulācij ai un ūdens uzpild īšanas funkcijai . Slīdošs atgaitas temperatūras ierobežojums. Pretsala aizsardzī ba un avārijas funkcija.

• Pielietojuma atslēgā A231 ir ietverti pielietojumi, kas ir saistīti ar ECL Comfor t 310 uzlaboto f unkcionalitāti (2 sūk ņi ūdens uzpild ei un M-Bus).

• Apkures/dzesēšanas kontūra(u) plūsmas temperatūras regulēšana ar laika apstākļ u kompensāciju. Au tomātiska pārs lēgšanās no apk ures uz dzesēša nu. Cirkulāci jas sūkņa vadīb a. Rasas punkt a (tikai dzesēšana s režīmā) un virsmas temperatūras kompensācija.

• A2 32 pielietojuma ats lēgā ir ietver ti pielietoj umi, kas saistīt i ar ECL Comfort 310 uzlaboto funkcionalitāti (atgaitas temperatūras ier obežojums un atsevišķa apkures un dzesēšanas kontūru vadība).

• Apkures sistēmu plūsmas temperatūras regulēšana ar laika apstākļu kompensāciju. Cirkulācijas sūkņa vadība. Telpas temperatūras regulēšana un slīdoša atgaitas temperatūras ierob ežošana. Plūsmas/jaudas ierobežojums Temperatūras regulēšana sekundāri pievienotu sadzīves karstā ūdens sistēmas kontūru ar akumulēšanas tvertņu uzpildes sistēmu vai ar akumulēšanas tvertni ar iekšēju siltummaini. Papildu ieslēgšanas/izslēgšanas vadība sadzīves karstā ūdens sistēmas kontūram savienojumā ar primārajā pusē pievienoto akumulēšanas tvertni ar iekšējo siltummaini. Sadzīves karstā ūdens cirkulācijas sūkņa vadība. Pretsala aizsardzība un avārijas funkcija.

• Pieli etojuma atslēgā A 237 ir ietverti p ielietojumi, kas i r saistīti ar ECL Comfo rt 296 / 310 uzlaboto funkcionalitāti (M-Bus).

• Apkures sistēmu plūsmas temperatūras regulēšana ar laika apstākļu kompensāciju. Cirkulācijas sūkņa vadība. Slīdošs atgaitas temperatūras ierobežojums. Plūsmas/jaudas ierobežojums. Temperatūras regulēšana sadzīves karstā ūdens kontūrā ar akumulēšanas tvertņu uzpildes sistēmu. Sadzīves karstā ūdens sūkņa vadība, izmantojot akumulēšanas tvertni vai siltummaini. Pretsala aizsardzība un avārijas funkcija.

• Pieli etojuma atslēgā A 247 ir ietverti pi elietojumi, kas i r saistīti ar ECL Comf ort 310 uzlaboto funkcionalitāti (telpas temperatūras sensors un M-Bus).

• Apkures sistēmu plūsmas temperatūras regulēšana ar laika apstākļu kompensāciju. Cirkulācijas sūkņa vadība, telpas temperatūras regulēšana un slīdošs atg aitas temperat ūras ierobežoj ums diviem neatka rīgiem apkures kontūriem. Plūsmas/jaudas ierobežojums, pretsala aizsardzība un avārijas funkcija.

• Pielietojuma atslēga A260 darbojas regulatorā ECL Comfort 296 / 310, lai uzlabotu funkcionalitāti (M-Bus).

signāli

2 trīspunktu, 2 divpunktu

1 trīspunktu, 3 divpunktu

1 trīspunktu, 2 divpunktu

1 trīspunktu, 3 divpunktu

2 trīspunktu, 3 divpunktu

2 trīspunktu, 2 divpunktu

Koda nr.

087 H3811

087H38 07

087H3802

087H3805

08 7H38 12

087H3806

087H3808

087H3801

36 | © Danfoss | 2020.03

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

ECL pielietojuma atslēgas (turpinājums):

Tips Pielietojuma tipa apraksts

A266

A275

A319 • Plūsmas temp eratūras regulēš ana ar laika apstāk ļu kompensācijas va dību

A333

A361

A362 • Plūsmas temperat ūras regulēšana ar laika apstākļu kompensācijas vad ību

A367

A368 •

A376 • 2 apkures kontūru pl ūsmas temperatūras regulēšana ar laika aps tākļu

• Sa dzīves kars tā ūdens kontūr a ar sadzīves ka rstā ūdens cir kulēšanu temp eratūras regulēš ana. Atgaitas te mperatūras ie robežojums , slīdoša sadz īves karstā ū dens prioritāte, pretsala aizsardzība un avārijas funkcija. Sadzīves karstā ūdens apkures, pamatojoties uz sadzīves karstā ūdens pieprasījumu, papildu vadība.

• Pielietojuma atslēga A266 darbojas regulatorā ECL Comfort 310, lai uzlabotu funkcionalitāti (M-Bus).

• Pielietojuma atslēga A266 darbojas regulatorā ECL Comfort 310, ieskaitot ECA 32, lai uzlab otu vadības vār sta 0–10 voltu aktuato ra vadību; izņē mums: A266.2, sadzīves karstā ūdens kontūrs.

• Apkures sistēmu ar 1 posma katlu plūsmas temperatūras regulēšana ar laika apstāk ļu kompensācij u. Viens tiešā s apkures kontūr s un viens jauk šanas kontūrs . Cirkulācijas sūkņu vadība, telpas temperatūras regulēšana un slīdošs atgaitas temperatūras ierobežojums.

• Sadzīves karstā ūdens akumulēšanas tvertnes ar iekšējo siltummaini temperatūras regulēšana. Pretsala aizsardzība un avārijas funkcija.

• Pielietojuma atslēgā A275 ir ietverti pielietojumi, kas ir saistīti ar ECL Comfort 310 uzlaboto funkcionalitāti (vairāki katla posmi).

• Piel ietojuma atslē ga A375 (apakštipi A 375.4 un A375.5) darbojas kont rolierī ECL Comfort 310, ieskaitot ECA 32, katla temperatūras 0–10 voltu kont rolei.

apkures ko ntūrā vai kombinēta jā apkurē/sadzīves k arstā ūdens kontūr os, kas balstīti u z uzlaboto bufera temperatūras kontroli. Uzlādes sūk nis ir ar ātruma kontroli, p amatojoties uz 0–10 voltu va i PWM (pulsa platuma mo dulētu) signālu. Izvairīšanās no bufer a izlādes notiek saskaņā ar iebūvēto loģiku. Diferenciālspiedienu var uzturēt, izmantojot cirkulācijas sūkni ar ātruma kontroli (0 –10 voltu vai PWM). Papildu slīdošais atgaitas temperatūras ierobežojums. Bufera apkures pieprasījumam ir pieejama releja izvade; vajadzīgās plūsmas temperatūras tālvadības iestatījuma pārklāšana. Brīdinājuma funkcijas ir saistīta s ar plūsmas un bufera te mperatūrām.

• Apkures sistēmas plūsmas temperatūras regulēšana ar laika apstākļu kompensāciju.

1 vai 2 cirkulācijas sūkņu ieslēgšanas/izslēgšanas un ātruma vadība un slīdoša

atgaitas temperatūras ierobežošana. Plūsmas/jaudas ierobežojums. Pretsala aizsardzība un avārijas funkcija. 1 vai 2 ūdens uzpildīšanas sūkņu ieslēgšanas/ izslēgšanas un ātruma vadība . Ūdens uzpildīšanas krātuves vadība. Spiediena atbrīvošanas funkcija. Spiediena temperatūras pārraudzība. Pretsala aizsardzī ba un avārijas funkcija .

• 2 apkures kontūru plūsmas temperatūras regulēšana ar laika apstākļu kompensāciju.

No turpg aitas temper atūras atkarīg a plūsmas tempe ratūras regul ēšana. 2 sūkņu

vadība cirkulēšanai. Slīdošs atgaitas temper atūras ierobežojums. Plūsmas/jaudas ierobežojums. Ūdens uzpildīšanas funkcija. Pretsala aizsardzība un avārijas funkcija.

apkures ko ntūrā vai kombinēta jā apkurē/sadzīves k arstā ūdens kontūr os, kas balstīti u z 2 siltummaiņu (HEX) uzlaboto k askādes vadību. Kontroles vārsta pazīmes ir ņemtas vērā , un plūsmu neizmantotajā HEX kontūrā var apturēt. Papildu slīdošais atgaitas temperatūras ierobežojums. Ieplānotajai pārslēgšanai var ie statīt inverso kask ādi (HEX-1 - HEX-2 un HEX-2 - HEX-1). Ir pieejamas HEX-1 un HEX-2 sākšanas pārklāš anas ievades. M- Bus balstīto signālu var izmantot plūsmas/enerģijas ierobežošanai. Līdz par 6 sil tummaiņiem var kontr olēt ar 1, 2 vai 3 regulatoriem ECL Comfor t 310, ja katrs ir aprīkots ar pieli etojuma atslēgu A362; regulator i ECL ir savstarpēji savienoti, izmantojot kopni ECL 485. Brīdinājuma funkcijas ir saistīta s ar plūsmu un plūsmas temperatūru.

• 2 apkures kontūru plūsmas temperatūras regulēšana ar laika apstākļu kompensāciju.

Cirkulācijas sūkņa vadība. Telpas temperatūras regulēšana un slīdoša atgaitas

temperatūras ierobežošana. Plūsmas/jaudas ierobežojums.

•

Temperatūras regulēšana sekundāri pievienotu sadzīves karstā ūdens sistēmas kontūru ar ak umulēšanas tver tņu uzpildes sistēmu vai ar akumulēšanas tvertni ar iekšēju siltummaini. Papildu ieslēgšanas/izslēgšanas vadība sadzīves karstā ūdens sistēmas kontūram savienojumā ar primārajā pusē pievienoto akumulēšanas tvertni ar iekšējo siltummaini.

Sadzīves karstā ūd ens cirkulācijas sūk ņa vadība. Pretsala aizsardzība un av ārijas

funkcija.

Apkures kontūra plūsmas temperatūras regulēšana ar laika apstākļu kompensāciju

No turpg aitas temper atūras atkarīg a plūsmas tempe ratūras regul ēšana. 2 sūkņu

vadība cirkulēšanai. Slīdošs atgaitas temper atūras ierobežojums. Plūsmas/jaudas ierobežojums Plūsmas/jaudas ierobežojums un ūdens uzpildīšanas funkcija.

• Temperatūras regulēšanas sadzīves karstā ūdens kontūram ar sadzīves karstā ūdens cirk ulāciju, atgai tas temperatū ras ierobež ojumu un slīdošu s adzīves kars tā ūdens prioritāti. Pretsala aizsardzība un avārijas funkcija.

kompensāciju.

Cirkulācijas sūk ņa vadība. Telpas temp eratūras regulēš ana un slīdoša atgait as

temperatūras ierobežošana. Plūsmas/jaudas ierobežojums.

• Temperatūras regulēša nas sadzīves kars tā ūdens kontūram ar sadzīves kar stā ūdens cirkulāciju, atgaitas temperatūras ierobežošanu un slīdošu sadzīves karstā ūdens prioritāti. Sadzīves karstā ūdens apkures, pamatojoties uz sadzīves karstā ūd ens pieprasījumu , papildu vadība. Pretsala aizsardzī ba un avārijas funkcija.

Regulatora izejas signāli

2 trīspunktu, 2 divpunktu

1 trīspunktu, 4 divpunktu

1 vai 2 trīspu nktu, 4 divpunk tu, 2 0–10 voltu PWM

1 trīspunktu, 7 divpunk tu* vai 1 0–10 V vadības*, 7 divpunktu*

2 trīspunktu, 7 divpunktu*

2 trīspunk tu, 2 0–10 voltu, 3 divpunktu

2 trīspunktu, 5 divpunktu

3 trīspunktu, 5 divpunktu vai 3 0–10 V vadības*, 5 divpunktu

Koda nr.

087H380 0

087 H3814

087H 3847

087 H3818

087H380 4

087H3845

08 7H3813

087H3803

087H3810

AI155886473192lv-000602

* nepieciešams modulis ECA 32.

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

ECL pielietojuma atslēgas (turpinājums):

Tips Pielietojuma tipa apraksts Regulatora izejas

A377

A390 • Līdz pat trīs apkures kontūru plūsmas temperatūras regulēšana ar laika

• 2 apkures kontūru plūsmas temperatūras regulēšana ar laika apstākļu kompensāciju. Cirkulācijas sūkņa vadība. Telpas temperatūras regulēšana un slīdoša atgaitas temperatūras ierob ežošana. Plūsmas/jaudas ierobežojums

• Temperatūras regulēšana sadzīves karstā ūdens sistēmas kontūram ar akumulēšanas tvertnes uzpildes sistēmu vai ar akumulēšanas tvertni ar iekšēju siltummaini. Sadzīves karstā ūdens cirkulācijas sūkņa vadība. Papildu sadzīves karstā ūdens apkures temperatūras regulēšana. Pretsala aizsardzība un avārijas funkcija.

apstākļukompensācijas vadību. Telpas temperatūras kompensēšana un slīdoša atgaitas temperatūras ierobežošana. Apkures kontūri darbojas neatkarīgi paralēli vai 2. un 3. kontūrā pēc 1. kontūra. Plūsmas temperatūras kontrole līdz pat trijos dzesēšanas kontūros. Telpas temperatūras kompensēšana un atgaitas temperatūras ierobežošana. Dzesēšanas kontūri darbojas neatkarīgi paralēli vai 2. un 3. kontūrā pēc

1. Temperatūras regulēšana sadzīves karstā ūdens tvertnes uzpildes kontūrā. Sadzīves karstā ūdens apkures temperatūras regulēšana. Atgaitas temperatūras ierobežojums. Sadzīves karstā ūdens prioritātes iespējamība. Brīdinājuma funkcijas ir saistītas ar plūsmu temperatūrām. Motorizēto kontroles vārstu izvēles kontrole, izmantojot analogo signālu, 0 –10 voltus (tikai 3 apkures kontūri).

signāli

3 trīspunktu, 5 divpunktu

3 trīspunktu, 3 0–10 voltu, 5 divpunktu

Koda nr.

08 7H3817

087H3815

EKatra iepriekš minētā koda komplektācijā ir viena 1 ECL pielietojuma atslēga, 1 uzstādīšanas pamācība un 1 lietotāja rokasgrāmatu (vairākās valodās) komplekts.

Pt 1000 temperatūras sensori (IEC 751B, 1000 Ω / 0 °C):

Tips Raksturojums Koda nr.

ESMT Ārgaisa temperatūras sensors 08 4N1012 ESM-10 Telpu temperatūras sensors 087 B116 4 ESM -11 Caurules virsmas temperatūras sensors 087 B1165 ES MB-12 Universālais temperatūras sensors 0 87B 1184 ESMC Caurules virsmas temperatūras sensors ar 2 m garu kabeli 087N0011 ESMU -100 Iegremdējamais sensors, 100 mm, varš 087 B118 0 ESM U-250 Iegremdējamais sensors, 250 mm, varš 0 87B 1181 ESMU -100 Iegremdējamais sensors, 100 mm, nerūsējošais tērauds 087B1182 ESM U-250 Iegremdējamais sensors, 250 mm, nerūsējošais tērauds 087 B118 3

Tipiska pasūtīšana, tipi:

Uzziņas, papildu produkti/ programmatūra:

38 | © Danfoss | 2020.03

Papildierīces un rezerves daļas Kabata Iegremdējama; nerūsējošais tērauds 100 mm, ierīcei ESMU-100, Cu (087B1180) 087 B119 0 Kabata Iegremdējama; nerūsējošais tērauds 250 mm, ierīcei ESMU-250, Cu (087B1181) 087 B1191 Kabata Iegremdējama; nerūsējošais tērauds 100 mm, ierīcei ESMB-12, (087B1184) 0 87B 1192 Kabata Iegremdējama; nerūsējošais tērauds 250 mm, ierīcei ESMB-12, (087B1184) 087B1193

Regula tors ECL Comfort

ECL 310, 230 V maiņstr. ECL 310 B, 230 V maiņstr. ECL 310, 24 V maiņstr.

ECL portāls Piekļuve regulatoram ECL Comfort 310, izmantojot

ECL rīks Klēpjdatoram paredzēta programmatūra. Savienojiet

OPC serveris Regulatoram ECL Comfort 310 (Modbus vai TCP

Pamatne Pieliet.

ierīcei ECL 310

tīmekļa pārlūku. Pēc konta izveidošanas regulatoram ECL Comfort 310 var piekļūt, arī izmantojot viedtālruni.

regulatoru ECL Comfort 210/296/310 tieši ar klēpjdatoru, lai iegūtu, piem., parametru sarakstus un nodošanas ekspluatācijā atskaites.

Ethernet savienojums).

atslēga

A2xx A3xx

Tālvadības bloks

ECA 30 ECA 31

Temperatūras sensori Izpildmehānismi/

ESMT (ārgaisa) ESM-11 (caurules virsmas) ESMC (caurules virsmas) ESMU (iegremdējamais) ESM-10 (telpas) ESMB-12 (universālais)

vārsti

sk. speciālo literatūru

Sk. atsevišķo datu lapu.

Lejupielādējiet no interneta.

Sk. atsevišķo datu lapu un lejupielādējiet no interneta.

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

Ekspluatācija

Graﬁskajā vienkrāsas displejā (A) tiek rādītas visas temperatūras vērtības, kā arī statusa informācija. Displejā iestata vadības parametrus. Displejs ir izgaismots. Var izvēlēti es dažādus izlases displejus. Navigācija, pārlūkošana un pašreiz atlasīt ā izvēlnes elementa izvēle tiek veikta ar vadības disku (daudzfunkcionālo pogu (B)).

Izlases displeju piemēri

Tālvadības blokus EC A 30/31 izmanto, lai no attāluma iestatītu un vadītu regulatoru ECL Comfort. Izmantojot iebūvēto telpas temperatūras sensoru, plūsmas temperatūru var koriģēt , lai telpā uzturētu konstantu temperatūru komforta vai ekonomiskajā režīmā. ECA 30/31 ir darbināms tāpat kā ECL Comfort 310 ar vadības ripu un izgaismotu displeju.

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

Funkcijas Vispārīgās funkcijas:

•

Regulatoram ECL Comfort 310 ir visas nepieciešamās temperatūras regulatora funkcijas, lai to lietotu apkures un sadzīves karstā ūdens sistēmās.

• Regulators ir izmantojams gan kā vedējs, gan kā sekotājs sistēmās ar vedējsekotājsistēmas regulatoriem ECL Comfort 210/310.

• ECL pielietojuma atslēgā ir pielietojuma progr ammatūra, kas nodrošina elastīgu konﬁgurēšanu Turklāt, ja nepieciešams, regulatora programmatūras atjaunināšana notiek automātiski

• Regulatoram ECL Comfort 310 papildus standarta funkcijām ir arī reģistrēšanas un signalizācijas funkcijas.

• Iebūvētais reāllaika pulkstenis veic automātisku vasaras/ziemas laika nomaiņu, kā arī parāda nedēļu un brīvdienu graﬁkus.

• Lielākajā daļā pielietojumu ir pieejama motora aizsardzība, kas nodrošina motorizētā kontroles vārsta stabilu vadību un ilgu ekspluatācijas laiku. Laikā, kad apk ure nav nepieciešama, motorizētais kontroles vārsts tiek nodarbināts, lai novērstu tā bloķēšanos.

• Ieplānotā regulēšana (komforta un ekonomiskais režīms) tiek veikta saskaņā ar n edēļas programmu. Brīvdienu programma sniedz iespēju norādīt dienas ar komforta jeb ekonomisko režīmu.

• ECL Comfort 310 var uztvert siltuma vai plūsmas skaitītāja impulsus, lai ierobežotu jaudu vai plūsmu. Ir iespējama arī šo datu saņemšana no siltuma vai plūsmas skaitītāja, izmantojot M-Bus savienojumu.

• Daudzos pielietojumos analogā ieeja (0–10 V) papildus citām to funkcijām ir konﬁgurēta spiediena mērīšanai. Regulatorā ir iestatīta mērogošana.

• Daži pielietojumi ir konﬁgurēti tā, lai varētu apstrādāt ciparievadi. Šo funkciju var izmantot, lai būtu ārējais slēdzis, kas ieslēdz komforta jeb ekonomisko režīmu vai reaģē uz plūsmas slēdža signālu.

• Vadības parametrus — proporcionalitātes joslu (Xp), integrācijas laiku (Tn), motorizētā kontroles vārsta darbības laiku un neitrālo zonu (Nz) — var iestatīt individuāli katrai izejai (trīspunktu vadība

• Motorizētos kontroles vārstus d ažos pielietojumos var vadīt ar 0–10 V signālu.

• Vairāki pielietojumi atbilst ūdens uzpildīšanas funkcijas un/vai divsūkņu vadības prasībām.

• Daži pielietojumi var kontrolēt cirkulācijas sūkņu ātrumu, izmantojot 0–10 voltus vai PWM signālu.

mūsdienīga elektroniska

Apkures funkcijas:

•

Apkures līkne (attiecīb a starp ārgaisa temperatūru un vēlamo plūsmas temperatūru) tiek iestatīta, izmantojot 6 koordināšu punktus vai stāvuma vērtību. Var iestatīt vēlam ās plūsmas temperatūras maks./min. ierobežojumu.

Dažos pielietojuma apak štipos (piemēram, A337,

A347, A367, A375 un A377) vēlamo plūsmas temperatūru var iestatīt, izmantojot spriegumu 0–10 voltu diapazonā.

• Atgaitas temperatūras ierobežojums var dar boties saistībā ar ārgaisa temperatūru vai tas var būt ﬁksēta vērtība.

• Apkures izslēgšanas funkcija var izslēgt apkuri un apturēt cirkulācijas sūkni, ja ārā ir augsta gaisa temperatūra.

• Ņemot vērā telpas temperatūru, ECL Comfort 310 var koriģēt vēlamo plūsmas temperatūr u, tādējādi paaugstinot komforta līmeni.

• Optimizācijas funkcija nodrošina apkuri vēlamajā laikā (jo zemāka ārgaisa temperatūra, jo agrāk ieslēdzas apkure).

• Linearitātes funkcija nodrošina vienmērīgu apkures ieslēgšanu (centralizētās apkures sistēmās

• Forsāžas funkcija nodrošina jaudīgu apkures ieslēgšanu (katlu apkures sistēmās).

• Cirkulācijas sūknis tiek vadīts atbilstoši apkures nepieciešamībai un pretsala aizsardzības vajadzībām. Laik ā, kad apkure nav nepieciešama, cirkulācijas sūknis tiek nodarbināts, lai novērstu tā bloķēšanos.

• Ekonomijas funkcija piedāvā divas iespējas:

· samazinātu plūsmas temperatūru ar ﬁksēt

· apkure izslēgta, bet pretsala aizsardzība ir aktīva.

Sadzīves karstā ūdens apgādes funkcijas

•

Automātiskās ieregulēšanas funkcija ar automātiski iestatītiem vadības parametriem konstantai temperatūrai sadzīves karstā ūdens sistēmā ir integrēta pielietojumā A217, A266, A368 un

A376. Taču automātiskā ieregulēšana ir lietojama tikai automātiskajai VB 2 un VM 2 vārstiem ar sazaroto raksturlīkni, kā arī ar logaritmiskajiem vārstiem, piemēram, VF un VFS.

• Antibakteriālā funkcija var izmantot ieplānotu programmu.

• Apkures kontūram var būt slīdoša sadzīves karstā ūdens apgādes prioritāte.

samazinājumu vai samazinājumu saistībā ar ārgaisa temperatūru (jo zemāka ir ārgaisa temperatūra, jo mazāks ir samazinājums);

ar vārstiem, kuru darbība apstiprināta

ieregulēšanai, t.i., ar Danfoss tipu

Saziņa Regulatoram ECL Comfort 310 ir:

• kopne ECL 4 85, negalvaniski izolēta, paredzēta

slēgtiem sakariem starp vedēju, sekotāju un tālvadības blokiem.

• kopne RS 485, galvaniski izolēta, Modbus

komunikācijai ar SCADA sistēmām.

• M-bus, negalvaniski izolēta, M-bus sakariem

ar skaitītājiem.

• USB, tips B, ECL rīkam (datora programmatūra).

• Ethernet, RJ 45, TCP/IP komunikācijai ar

internetu (ECL portāls).

Vedējsekotājsistēmas savienojumi

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

Valodas Atlasei ir pieejamas aptuveni 22 izvēlnes valodas.

Skatiet valodu sarakstu.

Vispārīgi dati Regulatora ECL Comfort un tālvadības bloka dati

ECL Comfort 310/310B ECA 30/31

Apkārtējās vides temperatūra 0–55 °C Glabāšanas un transportēšanas

temperatūra Uzstādīšana Iekārtu nedrīkst uzstādīt, ja pastāv kondensāta (rasas) veidošanās risks Uzstādīšana Jāuzstāda pie vertikālas sienas pagrieztu

Savienojumi Termināļi pamatnē Termināļi pamatnē Ieeju skaits Kopā 8:

Temperatūras sensora tips Pt 1000 (1000 omu, ja 0 °C), IEC 751B

Ciparievade iespējams 12 V paaugstinājums

Analogā ieeja 0–10 V, 9 bitu jutība Impulsa ieeja, frekvences intervāls

(atlasītos pielietojuma gadījumos)

Svars 0,46/0,42 kg 0,14 kg Displejs (tikai ECL Comfort 310 un

EC A 30/31) Iestatījums (tikai ECL Comfort 310 un

EC A 30/31) Iestatījums (ECL Comfor t 310 B) ECA 30/31 Datu reģistrēšana Līdz 10 dienām 14 parametriem Minimālais rezerves laiks laikam un

datumam Iestatījumu un datu dublējums Zibatmiņa Zibatmiņa Apvalka ūdens izturības pakāpe IP 41 IP 20

— marķējums atbilstoši standartiem

Temperatūras kontrole Atbilst EN 60730

*) Konﬁgurēti pielietojuma augšupielādes laikā.

horizontāli vai uz DIN sliedes (35 mm)

6 temperatūras sensori 4*) sensors Pt 1000, digitālais, analogais vai impulsu

Diapazons: -60–150 °C

Digitālās ieejas aktivizācija ir jāveic ar slēdzi/kontaktu bez potenciāla.

Uzraudzībai: 0.01–200 Hz Ierobežošanai: Stabilas vadības nodrošināšanai ir nepieciešams vismaz 1 Hz (ieteicams) un regulāri impulsi.

Graﬁsks vienkrāsas ar aizmugurgaismojumu, 128×96 punkti Displeja režīms: melns fons, balts teksts

Iestatīšanas ripa ar intuitīvu nospiešanas un pagriešanas funkciju

72 stundas -

EMC (elektromagnētiskās saderības direktīva) LVD (zemsprieguma direktīva) RoHS (direktīva par bīstamu vielu lietošanas ierobežošanu)

Turklāt vienmēr paralēli atlasītajai valodai tiek augšupielādēta arī angļu valoda.

-40–70 °C

Jāuzstāda pie vertikālas sienas pagrieztu horizontāli vai paneļa izgriezumā

Alternatīvs iebūvētais telpas temperatūras sensors: Pt 1000 (1000 omu, ja 0 °C), IEC 751B

AI155886473192lv-000602

ECL pielietojuma atslēga:

Krātuves tips Zibatmiņa Segmentācija 1. daļa. Pielietojuma dati, nav maināmi

2. daļa. Rūpnīcas iestatījumi, nav maināmi

3. daļa. Atjauninājuma programmatūra regulatoram ECL Comfort, nav maināma

4. daļa. Lietotāja iestatījumi, maināmi

Pielietojumi A2xx atslēgas darbojas regulatorā ECL Comfor t 210 un ECL Comfort 310

A3xx atslēgas darbojas tikai regulatorā ECL Comfort 310

Lock function If not inserted in the ECL Comfort controller, all settings can be seen, but not

changed

Izvēlnes valodas Atlasei ir pieejamas aptuveni 22 izvēlnes valodas. Skatiet valodu sarakstu.

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

Sakaru kopnes ECL 485 dati

Mērķis Tikai iekšējiem savienojumiem starp ECL Comfort 210/296/310

Savienojums Termināļi pamatnē

Kabeļa tips 2 savītu pāru ekranētais kabelis

Maks. kopējais kabeļu garums (kopnes kabelis + sensoru kabeļi Maks. pievienoto ECL sekotāju skaits Bloki ar unikālo adresi (1–9): 9

Maks. pievienoto tālvadības bloku skaits 2 No vedēja nosūtītie dati Datums

No mērķa sekotāja regulatora nosūtītie dati Vēlamā plūsmas temperatūra no katra kontūra No ECA 30/31 nosūtītie dati • Faktiskā un vēlamā telpas temperatūra

un ECA 30/31. (Danfoss patentēta kopne)

Negalvaniski izolēti

Min. šķērsgriezums: 0,22 mm (AWG 24). Piemēri: LiYCY 2×2×0, 25 mm2 (AWG 24) vai Ethernet CAT5

) Kopā 200 m (ietverot sensoru kabeļus)

Bloki ar adresi 0: 5

Laiks Ārgaisa temperatūra Vajadzīgā telpas temperatūra Sadzīves karstā ūdens prioritātes signāls

• Funkcijas atlases režīms

• (ECA 31) relatīvais mitrums

Modbus sakaru dati:

Mērķis SCADA sistēm ai Savienojums Spaile 34 un 35 pamatnē. Modbus atsaucei (spaile 36) ir jābūt

Protokols Modbus RTU Kabeļa tips 2 savītu pāru ekranētais kabelis + signāla GND

Maks. kopnes kabeļa garums 1200 m (atkarībā no kabeļa tipa un instalācijas) Sakaru ātrums Pusduplekss

Seriālais režīms 8 datu biti, vienādlīmeņa pārības bits un 1 stopbits. Tīkls Atbilstoši standarta Modbus sērijas līnijas ieviešanas

pievienotai. Galvaniski izolēts (500 V).

Min. šķērsgriezums: 0,22 mm2 (AWG 24). Piemērs: LiYCY 2×2×0,25 mm2 (AWG 24)

9,6 Kbit/s (noklusējums) / 19,2 Kbit/s / 38,4 Kbit/s

rokasgrāmatai V1.0.

M-Bus sakaru dati

Mērķis Savienojums ar siltuma skaitītājiem; ne vairāk kā 5 siltuma

Savienojums Spaile 37 un 38 pamatdaļā.

M-Bus vedējs saskaņā ar DS /EN 1434-3: 1997

Kabeļa tips 2x0,8 mm2

Maks. kabeļa garums 50 m Bodu ātrums 300 bodu (regulējami) Atjaunināšanas laiks 60 s (regulējami) Vārtejas funkcija Ļauj ECL por tālam tieši nolasīt enerģijas skaitītāju rādījumus Atbalstītie siltuma skaitītāji Infocal 6 un daudzu citu marķējumu un tipu.

Pārraidītie siltuma skaitītāja dati Atkarībā no siltuma skaitītāja tipa:

Ieteikumi: Danfoss iesaka komplektācijā iekļautos 230 V maiņstrāvas

skaitītāji

Negalvaniski izolēti

Piemērs: JY(St)Y 2x0,8 mm2 (nesavīts pāris)

Informācija par citiem siltuma skaitītājiem tiek sniegta pēc pieprasījuma

• Primārās plūsmas temperatūra

• Primārās atgaitas temperatūra

• Faktiskā plūsma/uzkrātā plūsma

• Faktiskais siltums/jauda

• Uzkrātā siltumenerģija

siltuma skaitītājus

USB sakaru dati

USB CDC (Communication Device Class — sakaru ierīces klase) Apkopes nolūkiem (nepieciešams Windows draiveris, lai

Modbus, izmantojot USB Līdzīgi seriālajam Modbus, bet ar brīvākiem termiņiem Savienojuma, kabeļa tips Standarta USB kabelis (USB A -------- USB B)

Windows atpazītu ECL ierīci kā virtuālu COM pieslēgvietu)

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

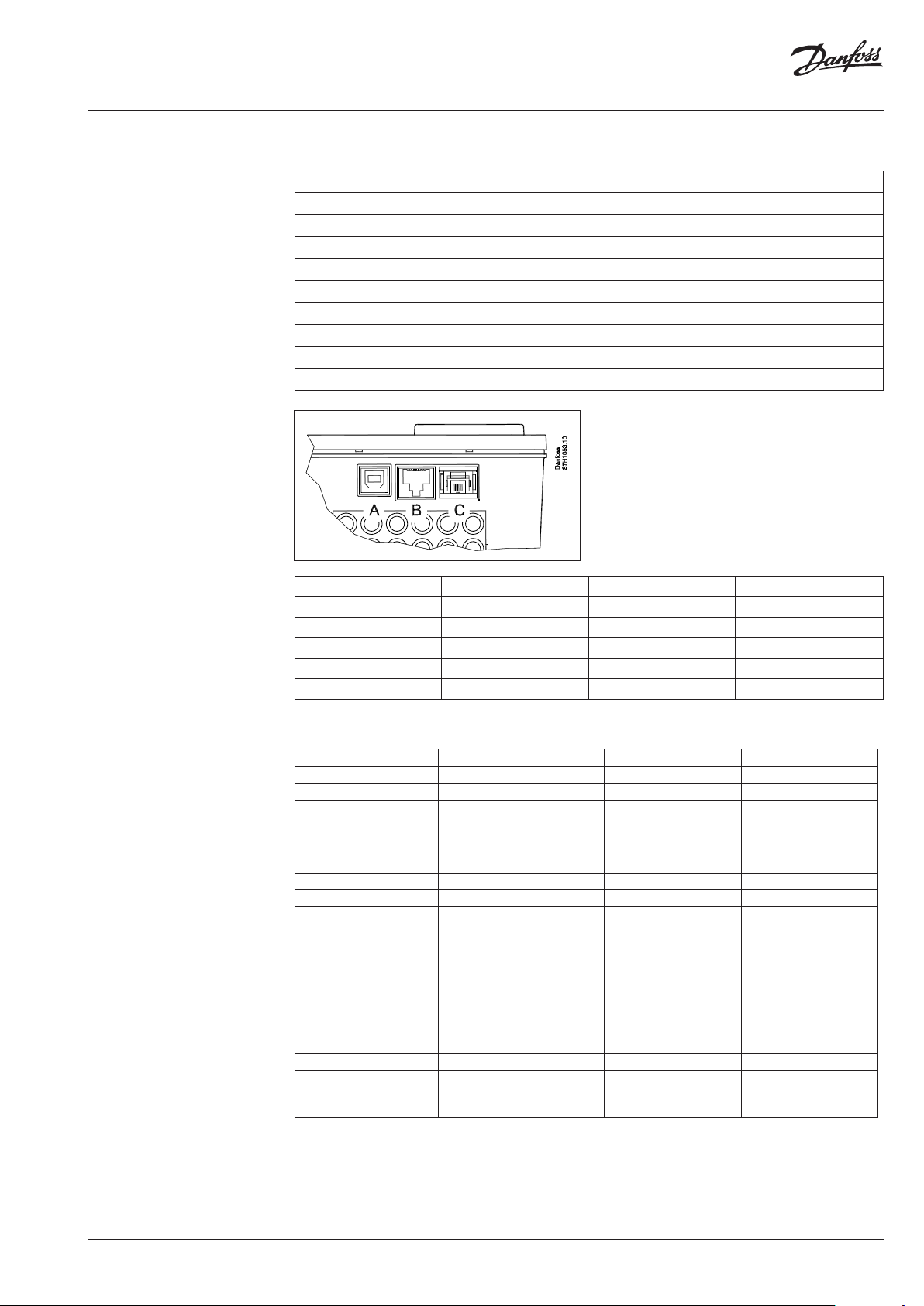

Ethernet sakaru (Modbus/TCP) dati

Mērķis SCADA sistēmai

Savienojums Sievišķais savienotājs RJ45

Protokols Modbus/TCP

Kabeļa tips Standarta Ethernet kabelis (CAT 5)

Maks. kopnes kabeļa garums Atbilstoši Ethernet standartam

Automātiska šķērsošanas noteikšana Iespējota

Noklusējuma Ethernet adrese (IP adrese) 192.168 .1.100

Pieslēgvietas numurs 502 (Modbus/TCP pieslēgvieta)

Savienojumu skaits 1

Drošība To nodrošina Ethernet infrastruktūra

Valodu saraksts

Salīdzinājums ar ECL Comfort 210/296

A pieslēgvieta:

USB (B tipa sievišķais spraudnis B pieslēgvieta: Ethernet (RJ45, aptverošais savienotājs) C pieslēgvieta: ECL pielietojuma atslēga

Bulgāru Igauņu Latviešu Slovāku

Horvātu Somu Lietuviešu Slovēņu

Čehu Franču Poļu Spāņu

Dāņu Vācu Rumāņu Zviedru

Holandiešu Ungāru Krievu

Angļu Itāļu Serbu

Augšupielādējot pielietojumu, tiek augšupielādēta atlasītā valoda un angļu valoda.

ECL Comfort 310 ECL Comfort 210 ECL Comfort 296

M-Bus komunikācijai Jā Nē Jā Modbus savienojums Jā, galvaniskā izolācija Jā, ne galvaniskā izolācija Jā, galvaniskā izolācija Ethernet Jā, RJ45 savienojums, Modbus/

Ieejas 10 8 8 Releja izejas 6 4 4 Vārsta aktuatora izejas 3 trīspunktu 2 trīspunktu 2 trīspunktu Ieeju/izeju paplašinājumi Jā, ECA 32, novietots pamatnē.

Pielietojuma atslēgas A2xx un A3xx A2xx A2xx Izmēri, platums x augstums x

dziļums Barošanas spriegums 230 V un 24 V 230 V 230 V

TCP. SCADA risinājumiem un ECL portālam

• 6 ieejas

• 2 impulsu ieejas

• 3 analogās izejas (0–10 V)

• 4 releju alternatīva, ECA 35:

• 2 ieejas

• 2 impulsu ieejas

• 3 analogās izejas (0–10 V)

• 4 PWM izejas

• 4 releji

220 x 110 220 x 110 144 x 96

Nē Jā, R J45 savienojums,

Modbus/ TCP. SCADA risinājumiem un ECL portālam

Nē Nē

)

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

Vadojums — 230 V maiņstr.

ECL Comfort 310 vadojuma piemērs

Barošanas spriegums 230 V maiņstr. — 50 Hz Sprieguma diapazons no 207 līdz 244 V maiņstr. (IEC 60038) Strāvas patēriņš 5 VA Maks. slodze uz releja izejām 4(2) A — 230 V maiņstr. (4 A omiskajai slodzei,

Maks. slodze uz aktuatoru tiristoru izejām 0,2 A–230 V maiņstr.

2 A induktīvajai slodzei)

Vadojums — 24 V maiņstr.

ECL Comfort 310 vadojuma piemērs

Regulatoram ar 24 V maiņstr. barošanu nedrīk st tieši pievienot 230 V maiņstr. komponentus. Lai nodalītu 230 V maiņstr. no 24 V maiņstr., izmantojiet ārējos relejus (K).

Barošanas spriegums 24 V maiņstr. — 50 Hz Sprieguma diapazons no 21,6 līdz 26,4 V maiņstr. (IEC 60038) Strāvas patēriņš 5 VA Maks. slodze uz releja izeju 4(2) A–24 V maiņstr. (4 A omiskajai slodzei,

2 A induktīvajai slodzei)

Maks. slodze uz aktuatoru tiristoru izejām 1 A–24 V maiņstr.

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

Vadojums — ieeja

Vadojums — tālvadības bloks ECA 30/31

Pamatne

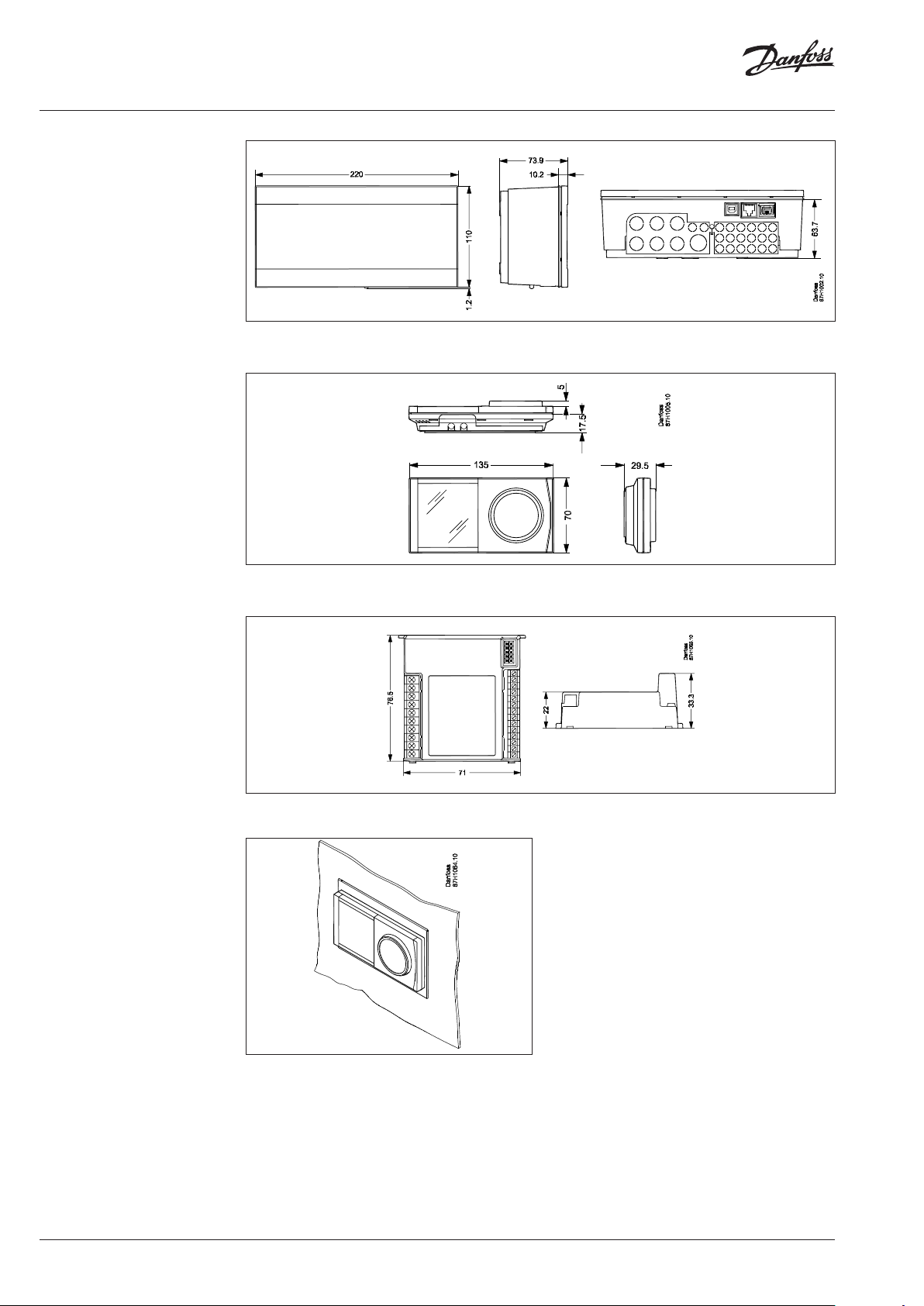

Izmēri

ECL Comfort 310/310B un ECA 30/31 vadojums

Barošanas spriegums No sakaru kopnes ECL 485 Strāvas patēriņš 1 VA Ārējais telpas temperatūras sensors Pt 1000 (ESM-10) aizstāj iebūvēto telpas temperatūras

sensoru

Tikai ECA 31 Ietver mitruma sensoru, ko izmanto īpašos pielietojumos

ECL Comfort 310 pamatdaļa (to var izmantot arī regulatoram ECL Comfort 210).

AI155886473192lv-000602

ECL Comfort 310

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

ECL Comfort 310B

ECA 30/31 niša stiprināšanai paneļa priekšpusē

ECA 30 / 31

ECA 32

Rāmis (kods nr. 087H3236) tiek ievietots nišā (139×93 mm), kurā ievieto ECA 30/31.

AI155886473192lv-000602

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

Piedāvājuma teksts Elektroniskais regulators lietošanai apkures un sadzīves karstā ūdens sistēmās

Elektroniska laika apstākļu kompensācijas funkcija plūsmas temperatūras regulēšanai apkures un sadzīves karstā ūdens sistēmās. Pagriežama un nospiežama iestatīšanas ripa, izgaismots graﬁskais displejs un lietošana, izmantojot izvēlni, vietējās valodās. Regulatoru var izmantot dažādiem pielietojumiem, kas augšupielādēti, izmantojot pielietojuma programmatūras atslēgas.

• Siltuma līknes iestatījums ar 6 koordināšu punktiem vai kā slīpums.

• Plūsmas temperatūras ierobežojumi.

• Telpas temperatūras kompensācija un komforta/ekonomiskā režīma periodi saskaņā ar nedēļas laika graﬁku.

• Brīvdienu graﬁks.

• Atgaitas temperatūras ierobežojums kā ﬁksēta vērtība (sadzīves karstais ūdens) vai saistībā ar ārgaisa temperatūru (apkure).

• Sūkņu vadība atbilstoši apkures un pretsala aizsardzības vajadzībām.

• Avārijas funkcijas un visu sensoru reģistrēšanas attēli.

• Individuālo izeju manuāla pārrakstīšana.

• Saziņa M-Bus (līdz 5 metriem), Modbus, Ethernet (piem. (interneta savienojums ar ECL Portālu),

ECL 485 (iekšējā datu kopne).

• Savienojums ar datoru nodošanai ekspluatācijai/tehniskajai apkopei

• 6 temperatūras sensoru (Pt 1000) ieejas.

• 4 ar pielietojumu saistītas un konﬁgurētas ieejas.

• 6 releju izejas

• 3 pāri elektronisku izeju motorizētā kontroles vārsta darbībai bez trokšņa.

Tālvadības bloks ECA 30/31:

• Pagriežama un nospiežama vadības ripa, graﬁskais displejs ar fona apgaismojumu

• Integrēts telpas temperatūras sensors

• Integrēts mitruma sensors (tikai ECA 31)

Paplašinājuma modulis ECA 32 iespējo šādus vienumus:

• 6 papildu konﬁgurējamas ieejas

• 2 impulsa skaitītāji

• 4 releju izejas

• 3 analogās izejas

Paplašinājuma modulis ECA 35 iespējo šādus vienumus:

• 2 papildu konﬁgurējamas ieejas

• 2 impulsu skaitītāji

• 4 releju izejas

• 3 analogās izejas

• 4 PWM izejas

Galvenie dati:

• Barošanas spriegums, 230 V maiņstr., 50 Hz: ECL 310 un ECL 310 B

• Barošanas spriegums, 24 V maiņstr., 50 Hz: ECL 310

• Strāvas patēriņš: maks. 5 VA

• Apkārtējās vides temperatūra 0–55 °C

• Uzglabāšanas temperatūra: -40–70 °C

Produkta raksturlielumi:

• Aizsardzības klase: IP 41

• Iebūvēts DIN sliedes adapteris

• Izmēri (ieskaitot pamatdaļu) G*P*A, 220*110*80 mm

• Pasūtījuma koda nr.: ECL Comfort 310, 230 V: 087H3040

• Pasūtījuma koda nr.: ECL Comfort 310B, 230 V: 087H3050

• Pasūtījuma koda nr.: ECL Comfort 310, 24 V: 087H3044

• Pasūtījuma koda nr.: ECL Comfort 310/310B pamatnes daļa: 087H3230

• Pasūtījuma koda nr.: ECA 30: 087H3200

• Pasūtījuma koda nr.: ECA 31: 087H3201

• Pasūtījuma koda nr.: ECA 32: 087H3202

• Pasūtījuma koda nr.: ECA 35: 087H3205

• Pasūtīšanas koda nr. pielietojuma atslēgai ir atkarīgs no izvēlētā pielietojuma

AI155886473192lv-000602

Danf

Datu lapa Regulators ECL Comfort 310, tālvadības bloki ECA 30/31 un pielietojuma atslēgas

Papildu dokumentācija par ECL Comfort 310, moduļiem un montāžas daļām ir pieejama vietnē http://heating.danfoss.lv/ vai http://store.danfoss.com/

oss un visi Danfoss logotipi ir Danfoss A/S preču zīmes.

AI155886473192lv-000602

Danfoss ECL Comfort 310 Data sheet [lv]

Specifications and Main Features

Frequently Asked Questions

User Manual
