Danfoss ECL Comfort 310 Application guide

„ECL Comfort“ valdiklių taikymo vadovas

Atlikite darbus greitai Svarbiausia – paprastas jums tinkamo programavimo rakto parinkimas

„ECL Comfort“ gaminių serija siūlo optimalų elektroninių valdiklių pasirinkimą šildymo ir buitinio karšto vandens sistemoms. Šiame vadove rasite visas pritaikymo galimybes; jos patogiai aprašytos ir pavaizduotos, kad galėtumėte drąsiai planuoti ir projektuoti savo šildymo ar buitinio karšto vandens sistemas.

Daugiau nei

125

pritaikymo būdai,

konfigūruojami ECL taikymo raktais.

www.ecl.danfoss.com

„Danfoss“ elektroniniai valdikliai:

Vos keli produktai ir nesuskaičiuojamos pritaikymo galimybės

Remiantis ankstesnių kartų valdiklių sėkme ir pranašumais, „Danfoss ECL Comfort“ 210, 296 ir 310 serijos valdikliai užtikrina komfortišką ir paprastą šildymo, vėsinimo ir buitinio karšto vandens sistemų valdymą.

„ECL Comfort“ komponentai

„ECL Comfort“ seriją sudaro „ECL Comfort“ 110, 210, 296 ir 310 valdikliai. Kiekvienas jų pasižymi elegantišku ir laikui nepavaldžiu skandinavišku dizainu.

„ECL Comfort 110“ skirtas papras-

toms šildymo sistemoms, kurioms montuotojai ir naudotojai dažniausiai renkasi pagrindines funkcijas turinčius valdiklius.

„ECL Comfort 210“ patrauklesnis

naudotojams, kuriems reikia platesnio funkcijų pasirinkimo. Šioje serijoje gausu funkcijų, kurias galima pritaikyti komercinėse sistemose. Du valdymo kontūrai + termostato funkcija, optimizavimo funkcija, 3 taškų pavarų valdymas, Modbus ryšys mažesnėms SCADA sistemoms ir t. t.

„ECL Comfort 296“ turi tokias pat funkcijas kaip „ECL Comfort 210“ ir taip pat M-bus ir Eterneto jungtis. Be to, „ECL 296“ yra klientų pamėgto dydžio – 144 x 96 mm.

ECL Comfort 310 yra pažangus valdi-

klis su daugybe funkcijų, tokių kaip: Trys valdomi kontūrai + termostato funkcija, optimizavimo funkcija, 3 taškų pavarų valdymas, Modbus / M-bus / Eterneto ryšio jungtys ir t. t.

„ECL Comfort 210 / 296 / 310“ programavimo raktų koncepcija užtikrina optimalų ir naudotojui patogų šių pažangių valdiklių naudojimą.

„ECL Comfort“ asortimente taip pat yra du elegantiško dizaino nuotolinio valdymo pulteliai, kuriais galėsite keisti visus valdiklio parametrus.

Ateitis slypi raktuose

„ECL Comfort“ asortimentas ir pažangaus programavimo rakto taikymas ne tik atitinka jūsų keliamus reikalavi-

mus, bet taip pat atsižvelgia ir į ateityje galinčius atsirasti poreikius. Raktai su naujais nustatymais padeda pritaikyti „ECL Comfort 210 / 296 / 310“ pagal naujus klientų poreikius. Keli pagrindiniai modeliai ir platus ECL programavimo raktų pasirinkimas leidžia greičiau ir patogiau apžvelgti unikalias programų galimybes, kuriomis pasižymi „ECL Comfort“ serija. Meniu pateikiamas keliomis kalbomis.

Su pasirinktu programavimo raktu paprastai ir greitai nustatysite valdiklį ir pakeisite jo gamyklinius parametrus pagal savo sistemos poreikius.

„ECL Comfort“ valdiklį galima suprogramuoti kiekvienai savaitės dienai. Pastatas bus šildomas pasirinktais komforto periodais. Be to, galite iš anksto suprogramuoti valdiklį atostogų laikotarpiui. Tai ne tik naudinga aplinkai, bet ir padeda taupyti pinigus.

Keli „ECL Comfort“ privalumai:

 Optimizavimo ir šildy-

mo forsavimo funkcija

 Grąžinamo srauto tempera-

tūros ribojimas priklausomai nuo lauko temperatūros

 Apsauga nuo užšalimo

 Šildymo išjungimo funkcija

 Laikrodis su metų indikacija, au-

tomatiniu pakeitimu iš vasaros į žiemos laiką ir atvirkščiai

 Kopijavimo į raktą ir iš jo funkcija

2

 Antibakterinė funkcija (buiti-

nio karšto vandens kontūras)

 Ryšys per standartizuotas RS485/

TCP/ IP, M-bus ir „Modbus“ parinktis

 Variklio apsauga

 Automatinis išsaugojimas

 Daugiakalbis meniu

 Valdančiojo / pavaldinio funkcijos

 Registravimo ir aliarmo funkcijos

 Atostogų programa

 Analoginis įėjimas / išėjimas

 Užpildymo vandeniu funkcija

 2 siurblių valdymas

 Optimalus pakopinių šilu-

mokaičių valdymas

 Šildymo sistemos akumuliacinės

talpos temperatūros valdymas

 0–10 V / PWM signalu val-

domas siurblių greitis

3

80

90

70

60

50

40

30

20

10

0

0 5

Srauto greitis (m

3

/h)

10 15

Laikas (min.)

20 25 30

Vandens iš čiaupo temperatūra (°C)

Automatinio derinimo

rezultatas

Antrinis srautas (m

3

/h)

Vanduo iš čiaupo (°C)

Automatinis buitinio karšto vandens kontūro parametrų nustatymas

Tinkamas parametrų nustatymas yra gerai veikiančios šildymo sistemos pagrindas. Iš anksto nustatytus valdymo parametrus būtina pakoreguoti.

Išankstinio parametrų nustatymo privalumai:

 Aukštas komforto lygis  Geresnė apsauga nuo kalkių nuosėdų buitinio karšto vandens šilumokaičiuose  Energijos sąnaudos  Ilgesnė eksploatavimo trukmė  Minimalus techninės priežiūros poreikis

Automatinis valdymo parametrų nustatymas pačiame valdiklyje, t. y. automatinis derinimas ir variklių apsauga, leidžia optimaliai valdyti buitinio karšto vandens sistemą. Tai užtikrina aukštą komforto lygį, stabilų veikimą tuščiosios eigos periodais, taigi, ir ilgesnį variklių tarnavimo laiką.

Tokiu būdu valdymo parametrų nustatymas sutrumpinamas iki vienos paprastos ir patikimos procedūros. Automatinis derinimas ypač reikalingas buitinio karšto vandens sistemose.

4

Kaip atlikti automatinį derinimą su „ECL Comfort“?

 Paleiskite vandenį iš čiaupo pastovia srove  Aktyvinkite automatinį derinimą mygtuko paspaudimu  Palaukite 7–25 min., kol bus baigtas derinimas

Išmanūs ryšio sprendimai

Mūsų sprendimai yra plačiai pritaikomi visais atžvilgiais. Galime pasiūlyti sprendimą beveik visoms taikymo sritims: pradedant judriais miestais, priemiesčiais, viešais ar komerciniais pastatais, baigiant idiliškais kaimeliais bei gyvenamaisiais namais.

Išmanūs sprendimai– išmanus ryšys

„Danfoss“ ryšio sprendimai užtikrina patį tiksliausią valdymą. Mes tiekiame ne tik valdiklius, bet ir unikalią programinę įrangą, palengvinančią nuotolinę centralizuoto šildymo sistemų stebėseną ir valdymą. Siūlome platų asortimentą: nuo standartinės programinės įrangos, kurią galima visiškai integruoti į esamus pastatus ir sistemas, iki pilnai sukomplektuotų sistemų su techninės priežiūros paslaugomis.

Yra daug pagrįstų priežasčių rinktis sprendimo variantą, leidžiantį jums stebėti, valdyti ir aptarnauti sistemą nuotoliniu būdu, nepriklausomai nuo to, ar sistema naudojama mieste, ar kaimo vietovėse. „Danfoss“ pasiūlys jums labiausiai tinkantį sprendimo variantą.

Ateities ryšio platforma

Ateities ryšio platforma Nuotolinė stebėsena ir ryšys yra mūsų ateitis. Mūsų sprendimo variantai apima tradicines centralizuoto šildymo formas ir jų alternatyvas, tokias kaip biomasės katilinės. „Danfoss“ platforma leis geriau ir paprasčiau valdyti sistemą, o tai ne tik optimizuoja valdymo procesus, bet ir padeda sutaupyti pinigų bei apsaugoti gamtą. Kai kuriuose tinkluose įrengiami dideli siurbliai ir dideli valdikliai, dėl kurių smarkiai padidėja elektros energijos suvartojimas. Tai itin aktualu optimizuotuose centralizuoto šildymo tinkluose.

Elektroninis valdiklis ne tik supaprastina įrangos valdymą, bet ir padeda taupyti energiją.

Geresnė techninė priežiūra

„Danfoss“ ryšio sprendimai padeda užtikrinti geresnes aptarnavimo paslaugas. Veiksmingos stebėsenos ir avarinių sistemų dėka, valdikliai geba atskirti ir pašalinti problemas dar prieš vartotojui sužinant apie šių problemų buvimą. Pavyzdžiui, jei srauto temperatūra nėra tinkama, sistema automatiškai įjungia aliarmą, įspėjantį apie per didelį energijos suvartojimą.

Optimaliam bet kokios sistemos valdymui

Siekdami išplėsti ir atnaujinti savo produktų asortimentą, Jūsų poreikius suderinome su mūsų žiniomis. „Danfoss“ siūlo platų valdymo vožtuvų asortimentą, kurie pasižymi savybėmis, padedančiomis juos optimaliai pritaikyti pagal „ECL Comfort“ valdiklį. Siūlome skirtingų dydžių valdymo vožtuvus, pagamintus iš įvairių medžiagų ir turinčius įvairias jungtis. Valdymo vožtuvų asortimentas tenkina visus toliau nurodytų pritaikymo būdų reikalavimus:

 Galinis ir zoninis  Šildymas ir vėsinimas  Centralizuotas šildymas  Šildymas garais

5

OPTIMALUS ENERGIJOS VALDYMAS, ENERGIJOS TAUPYMAS IR KOMFORTAS

Gyvenamųjų namų skaičius ir pasiskirstymas miesto bei kaimo vietovėse skiriasi, todėl skiriasi i ir šildymo šaltinių parinkimas kiekvienam būstui. Esant tinkamoms sąlygoms, centralizuotas šildymas dažniausiai yra puikus sprendimo būdas. Centralizuotas šildymas yra naudingas tiek individualiems namų savininkams, tiek nuomininkams ir visai bendruomenei. Tose vietovėse, kuriose centralizuoto šildymo nėra, taikomi individualūs sprendimo būdai, neretai derinami su atsinaujinančiais energijos šaltiniais.

6

Vienas galimų sprendimo būdų, padedančių taupyti energiją, yra elektroniniai valdikliai su lauko temperatūros kompensavimu. Šildymo sistemoje esančio vandens srauto temperatūra susiejama su lauko oro temperatūra, todėl užtikrinamas optimalus šildymo sistemos valdymas ir veikimas.

Neseniai paskelbtoje „COWI“ ataskaitoje pateikti logiški ir aiškūs lauko temperatūros kompensacijos privalumai: numatomas sutaupyti energijos

kiekis vienam namui vidutiniškai siekia 10 %, o kai kuriais atvejais – net 40%.

Kokią funkciją atlieka „ECL Comfort“?

„ECL Comfort“ yra elektroninis valdiklis su lauko temperatūros kompensacijos funkcija. Taikymo raktų (įskaitant ryšį) centralizuoto šildymo, vėsinimo ir mažesnių tinklų sistemoms parinkimas leidžia lengvai optimizuoti sistemos veikimą ir valdymą. Tokiu būdu sumažinamos energijos sąnaudos ir užtikrinamas ilgesnis tarnavimo laikas.

Tinkamai įrengtas ir naudojamas elektroninis valdiklis yra stabilios ir gerai veikiančios šildymo sistemos pagrindas. Paprastas montavimas ir intuityvi sąsaja leidžia užtikrinti tinkamą „ECL Comfort“ valdiklio įrengimą.

Mėgstamiausias namų savininkų/nuomininkų pasirinkimas Ga-

lutiniam vartotojui „ECL Comfort“ valdikliai pirmiausia asocijuojasi su energijos taupymu. Mažesnis energijos suvartojimas, nustatytas „SonometerTM“ matuokliu, prijungtu prie

Patalpos temperatūros jutiklis

„ECL Comfort“

ECA nuotolinis valdiklis

Valdymo vožtuvai

valdiklis

Energijos matavimo prietaisas

„ECL Comfort“, ir mažesnės sąskaitos už šildymą visada išliks populiarios. Komforto lygis išlieka nepakitęs, o su šiuolaikiško dizaino vienos valdymo rankenėlės sąsaja valdymas tampa paprastesnis.

Lauko temperatūros jutiklis

Tinklo ryšio įrenginiai

Sistemos temperatūros jutiklis

7

Vos keli žingsniai suteikia jums...

Galybę privalumų

Norint sėkmingai naudoti „Danfoss ECL Comfort“ valdiklį, pakanka vos kelių žingsnių. Prietaisą naudoti itin paprasta ir tam nereikia jokių specialių programavimo žinių.

 Elegantiška ir papras-

ta vartotojo sąsaja

 Itin paprastas valdymas dėl in-

tuityvios programinės įrangos

 Greitas atsakas, pateikiamas

jums suprantama kalba

 Prieiga prie vartotojo duomenų,

avarinių signalų, žurnalų ir nuostatų

 Vartotojui suprantama tech-

ninė dokumentacija

Diegimo programa – kalbos pasirinkimas

Sumontavus ir prijungus sistemos komponentus, tokius kaip siurbliai, pavaros ir temperatūros jutikliai, galite įstatyti „ECL“ raktą. Pasukama / paspaudžiama rankenėle pasirinkite jums suprantamą kalbą ir stebėkite diegimo procesą ekrane.

Diegimo programa – taikymo pasirinkimas

Iš „ECL“ rakte esančių sistemos programų pasirinkite jums tinkamą programą. Galite rinktis programai būdingus gamyklinius nustatymus ar vartotojui būdingus nustatymus, jei jie buvo išsaugoti rakte.

Nesudėtingas diegimas

„ECL Comfort“ valdiklis yra suderinamas su plačiu „ECL“ programavimo raktų asortimentu. Visuose raktuose įdiegti speciniai parametrai, skirti konkrečiam centralizuoto šildymo ar vėsinimo sistemos pritaikymui.

„ECL“ raktas palengvina šildymo sistemos programos įdiegimą ir nustatymą „ECL“ valdiklyje.

8

Tai nereikalauja sudėtingo programavimo įgūdžių ir leidžia lengvai valdyti bei reguliuoti jūsų programos nustatymus.

Šildymo sistemos gedimų atveju, pavyzdžiui, nutrūkus energijos tiekimui, programos parametrai išliks nepakitę, kadangi jie išsaugomi valdiklyje. „ECL“ valdiklis leidžia ne tik saugoti ir kaupti duomenis žurnale, bet taip pat padeda

nustatyti gedimus bei maksimaliai sumažina sistemai reikalingą priežiūrą.

Raktas taip pat palengvina nustatymų kopijavimą į kitus sistemoje esančius „ECL“ valdiklius. Dėl šios priežasties labai lengva keisti nustatymus ir užtikrinti sklandų veikimą ir optimalias energijos sąnaudas.

...galimybę atsidurti vienu žingsniu priekyje

Pagrindiniai valdiklio nustatymai

Optimaliam naudojimui būtina sukongūruoti pagrindinius valdymo parametrus. Juos rasite nustatymų meniu. Patalpų šildymo ir karšto vandens srauto temperatūra nustatoma vartotojo (angl. user) meniu.

Šildymo kreivė

Su šešiomis reguliuojamomis koordinatėmis, užtikrinančiomis lanksčią šildymo kreivę, „ECL Comfort 210/310“ valdiklis atitinka visus reikalavimus, keliamus tiksliam ir komfortabiliam temperatūros lygiui sistemoje pasiekti.

Mėgiamas ekranas

Norėdami greitai peržvelgti sistemos būklę, iš gamykliškai nustatytų ekrano variantų išsirinkite jums labiausiai tinkamą. Naudodami mėgiamiausią ekrano vaizdą, galite atlikti daugybę funkcijų, pavyzdžiui, pasirinkti valdiklio veikimo režimą (pagal graką, komforto, taupymo ar apsaugos nuo užšalimo) ir norimą temperatūros lygį (patalpos ir karšto vandens).

Vienas raktas

100 %

pritaikymas

Visuose „ECL“ raktuose įdiegti duomenys vienija pasaulinę patirtį, sukauptą centralizuoto šildymo programų srityje. Tai yra geriausia optimalaus sistemos veikimo garantija.

Jokių

neplanuotų aptarnavimo procedūrų

Teisingai naudojant, „ECL“ ilgaamžiškumas padeda užtikrinti visišką vartotojų pasitenkinimą ir išvengti neplanuotų aptarnavimo procedūrų.

9

ECL COMFORT 210 ECL COMFORT 296 ECL COMFORT 310

Autonominis valdiklis, skirtas naudoti ne didesnėse kaip 2 kontūrų šildymo ir vėsinimo sistemose

 2 valdomi kontūrai + ter-

mostato funkcija

 Išmanūs „ECL“ programavi-

mo raktai, A2xx serija

 Valdymas pasukama / pa-

spaudžiama rankenėle

 Didelis grafinis ekranas su

foniniu apšvietimu  Daugiau vietos laidams  Kabelių dėžutę galima atskirti

nuo vartotojo sąsajos įtaiso  Du trijų taškų kontrolės išėjimai,

optimaliai pritaikyti pavaroms  8 įėjimai: 6 Pt 1000, 2 reguliuojami  4 reliniai išėjimai  Žurnale saugomų duomenų peržiūra

ekrane ar naudojant USB sąsają  USB jungtis techninei priežiūrai  „Modbus RS485“, skirtas

trumpiems atstumams  Pavaldumo parinktis  Optimaliai pritaikytas pastotėms ir

naudojimui sistemose, kuriose įreng-

tos „Danfoss“ pavaros, valdymo vožtu-

vai, Pt 1000 jutikliai ir slėgio davikliai

Valdiklis su ryšio sąsajomis, skirtas naudoti ne didesnėse kaip 2 kontūrų sistemose

Be „ECL Comfort 210“ savybių, „ECL Comfort 296“ turi šias papildomas funkcijas:

 Integruotos ryšio sąsajos:

 „Modbus RS485“, skirtas il-

gesniems atstumams

 „M-bus“ ruošinys, skirtas ši-

lumos matuokliams  Modbus TCP  Prisijungimas prie ECL portalo

(galėsite įdiegti, peržiūrėti, regu-

liuoti ir stebėti sistemos veikimą)

 Mažesnis dydis, 144 x 96 mm

Valdiklis su ryšio sąsajomis, skirtas naudoti ne didesnėse kaip 3 kontūrų sistemose

Be „ECL Comfort 210“ savybių, „ECL Comfort 310“ turi šias papildomas funkcijas:

 3 valdomi kontūrai + ter-

mostato funkcija

 Integruotos ryšio sąsajos:

 USB sąsaja techninei priežiūrai  „Modbus RS485“, skirtas il-

gesniems atstumams

 „M-bus“, skirtas šilu-

mos matuokliams

 Modbus TCP  10 įėjimų: 6 Pt 1000, 4 reguliuojami  Trijų taškų kontrolės išvestis,

optimaliai pritaikyta pavaroms  6 reliniai išėjimai  Žurnale saugomų duomenų peržiūra

ekrane ar naudojant ryšio sąsają  Prisijungimas prie ECL portalo

(galėsite įdiegti, peržiūrėti, regu-

liuoti ir stebėti sistemos veikimą)

ECL 210 santrauka:

Atitinka pagrindinius reikalavimus, puikiai veikia centralizuoto šildymo sistemose.

ECL 296 santrauka:

Atitinka pagrindinius reikalavimus, su ryšio sąsajomis, 144 x 96 mm dydžio.

ECA nuotolinis valdiklis – nuotolinio valdymo blokas (RCU):

Jei sunku patekti į rūsį ar pasiekti šildymo sistemą, „ECL Comfort“ valdiklį galima papildyti nuotolinio valdymo bloku (ECA 30/31), tvirtinamu bet kurioje jums patogioje vietoje.

Šis blokas leidžia stebėti ir kontroliuoti patalpos temperatūrą, lengvai naudotis sąsajomis ir nuotoliniu būdu atšaukti visas „ECL Comfort“ valdiklio funkcijas.

10

ECL 310 santrauka:

Atitinka aukštus reikalavimus. Su ryšio ir išplėtimo parinktimis, nereikalauja programavimo.

Išsirinkite jūsų sistemai tinkamą „ECL Comfort“

ECL COMFORT

ECL

110

210



  

ECL 296

ECL 310

ECL rakto

paskirtis

116 DH

130 DH

A214 DH/DC ( Vent)

A217 DH

A230 DH/DC

A231 DH

A232 DH/DC

A237 DH

A247 DH

A260 DH

A266 DH

A275 KATI LAS

Taik ymo

ir sistemos

tipas

Kontūro tipas Buitinio karšto vandens sistema

Šildymas Vėsinimas DHW

1)

Talpa su vidiniu šilumokaičiu

Talpykla su užpildymu

Buitinio karšto vandens valdymas su šilumokaičiu



„ECL“ rakto pavadinimų legenda:

A = Taikymo raktas 2 = Tinka „ECL Comfort 210, 296 ir 310“ modeliams 3 = Tinka tik „ECL Comfort 310xx“ xx = Specinis rakto tipas

A319 DH

A333 DH

A361 DH

A362 DH

A367 DH

A368 DH

A376 DH

A377 DH

A390 DH

Santrumpos: DH (centralizuotas šildymas); DC (centralizuotas vėsinimas) Pastabos: 1) = Šildymas arba vėsinimas

„ECL Comfort 310“ išplėtimo galimybės

Didesnius reikalavimus keliančioms sistemoms siūlomi papildomi integruojami įvesties ir išvesties (I/O) moduliai ECA 32 ir ECA 35.

 Užpildymo vandeniu ir dviejų siurblių funkcija  Analoginiam (0-10 V) valdymo vožtuvų, sklen-

džių ir rotacinių šilumokaičių valdymui  Papildomos signalo įvestys  Analoginiam (0-10 V) valdymo vožtuvų valdymui  Cirkuliacijos, užpildymo ir siurblio grei-

čio valdymas PWM signalu (tik ECA 35)

1)

„ECL“ priedai ir temperatūros jutikliai

 Pagrindas montavimui ant sienos ar DIN bėgelio  Temperatūros jutikliai (Pt 1000)

 Lauko ir patalpos  Paviršiaus ir panardinami

11

Programavimo raktų rodyklė

ECL Comfort 110



ECL Comfort

210 296 310

  



  



  



  



  



  



  



Pritaikymas Aprašymas Psl.

116

130

Elektroninis buitinio karšto vandens kontūro temperatūros valdymas

Elektroninis temperatūros valdiklis, skirtas srauto temperatūros reguliavimui su lauko oro temperatūros kompensacija tiesiogiai ar netiesiogiai prijungtose šildymo sistemose

14

16

Pritaikymas Aprašymas Psl.

A214

(A314)

A217

(A 317)

A2 30.1

Šildymas

A230.2

Vėsinimas

A 230.4

Šildymas

A231

(A 331)

A232

(A332)

A237

(A337)

A247

(A347)

A260

A266

A275

(A375)

A214, taip pat apima A314:

Universalus pritaikymas. Temperatūros reguliavimas, pavyzdžiui, vėdinimo sistemose su šildymu ar vėsinimu ar šių funkcijų deriniu. Lauko oro temperatūros kompensacija, grąžinamo vandens temperatūros apribojimas, apsauga nuo užšalimo ir gaisro. Laisvai pasirenkamas analoginis kr yžminio srauto ar rota cinio šilumokaičio val dymas. Aliarmo funkcij a, susieta su vamzdžių / sr auto temperatūra, gaisru ir užšalimu.

A217, taip pat apima A 317:

Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpykla, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Laisvai pasirenkamas buitinio karšto vandens šildymo temperatūros valdymas. Avarinio signalo funkcija, susieta su srauto temperatūra.

Srauto temperatūros reguliavimas šildymo kontūre pagal lauko oro temperatūrą. Kambario temperatūros ir vėjo greičio kompensacija. Kintamos grąžinamo srauto temperatūros apribojimas. Aliarmo funkcija, susieta su srauto temperatūra.

Srauto temperatūros reguliavimas vėsinimo kontūre. Kambario ir lauko oro temperatūros kompensacija. Grąžinamo srauto temperatūros apribojimas.

Srauto temperatūros reguliavimas šildymo kontūre pagal lauko oro temperatūrą. Patalpos temperatūros kompensacija. Kintamos grąžinamo srauto temperatūros ir galios / srauto apribojimas. Avarinio signalo funkcija, susieta su srauto temperatūra. Temperatūrų stebėsena valdomame buitinio karšto vandens (DHW) kontūre.

A231, taip pat apima A 331:

Srauto temperatūros reguliavimas šildymo kontūre pagal lauko oro temperatūrą. Kintamos grąžinamo srauto temperatūros apribojimas. Vieno ar dviejų cirkuliacinių siurblių valdymas. Laisvai pasirenkamas srauto temperatūros reguliavimas, susietas su tiekiamo vandens temperatūra. Užpildymo vandeniu funkcija. Aliarmo funkcija, susieta su srauto temperatūra, slėgiu ir cirkuliacinių siurblių veikimu. Papildoma funkcija A331: Vieno ar dviejų siurblių valdymas vandens užpildymo funkcijai.

A232 , taip pat apima A 332:

Srauto temperatūros reguliavimas šildymo / vėsinimo kontūre (-uose) su lauko temperatūros kompensacija. Automatinis perjungimas tarp šildymo ir vėsinimo režimų. Cirkuliacinio siurblio valdymas. Rasos taško (tik vėsinimo režime) ir paviršiaus temperatūros kompensacija. Grąžinamo srauto temperatūros apribojimas.

A237, taip pat apima A337:

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpykla, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Galimybė nustatyti buitinio karšto vandens pirmumą. Avarinio signalo funkcija, susieta su srauto temperatūra.

A247, taip pat apima A3 47:

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpykla, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Galimybė nustatyti kintamą buitinio karšto vandens pirmumą. Avarinio signalo funkcija, susieta su srauto temperatūra.

Srauto temperatūros reguliavimas dviejuose šildymo kontūruose su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 kontūras seka po 1 kontūro. Avarinio signalo funkcija, susieta su srauto temperatūra.

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Srauto temperatūros valdymas buitinio karšto vandens kontūre. Grąžinamo srauto temperatūros apribojimas. Galimybė pasirinkti kintamą buitinio karšto vandens pirmumą. Pasirenkamas buitinio karšto vandens valdymas, susietas su buitinio karšto vandens srauto aptikimu. Avarinio signalo funkcija, susieta su srauto temperatūra.

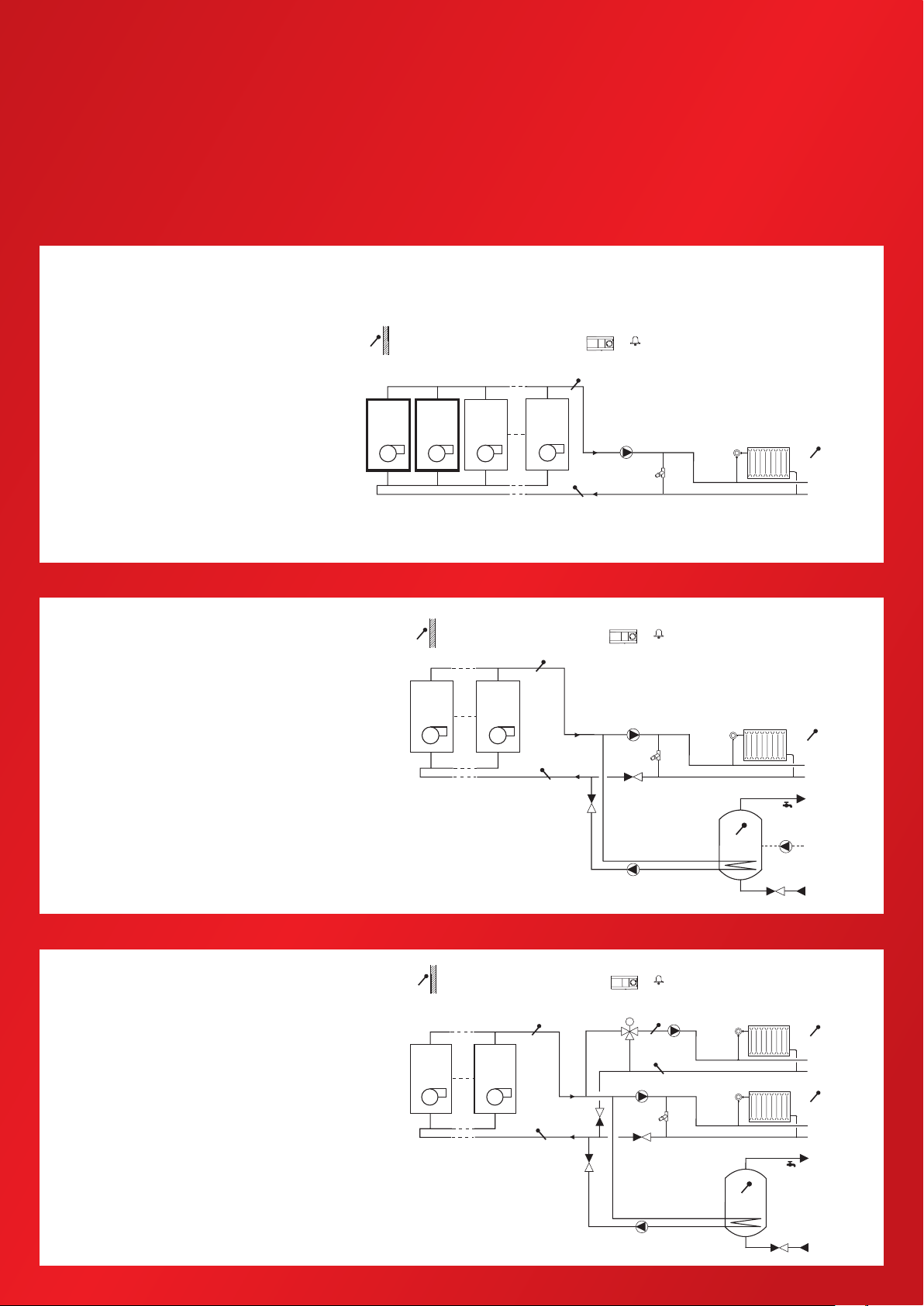

A275, taip pat apima A375:

1 pakopos šildymo katilo šildymo sistemų srauto temperatūros reguliavimas su lauko oro įtakos kompensavimu. Vienas priklausomas šildymo kontūras ir vienas maišymo kontūras. Cirkuliacinių siurblių valdymas, patalpos temperatūros valdymas ir kintamos grąžinamo srauto temperatūros apribojimas. Buitinio karšto vandens akumuliacinės talpos su integruotu šilumokaičiu temperatūros valdymas. Apsauga nuo užšalimo ir aliarmo funkcija. A275 programavimo rakte yra programos, skirtos „ECL Comfort 310“ valdiklio papildomoms funkcijoms (sistemoms su keliais katilais).

17

31

35

40

42

47

49

55

57

59

12

ECL Comfort

210 296 310

116

Pritaikymas Aprašymas Psl.

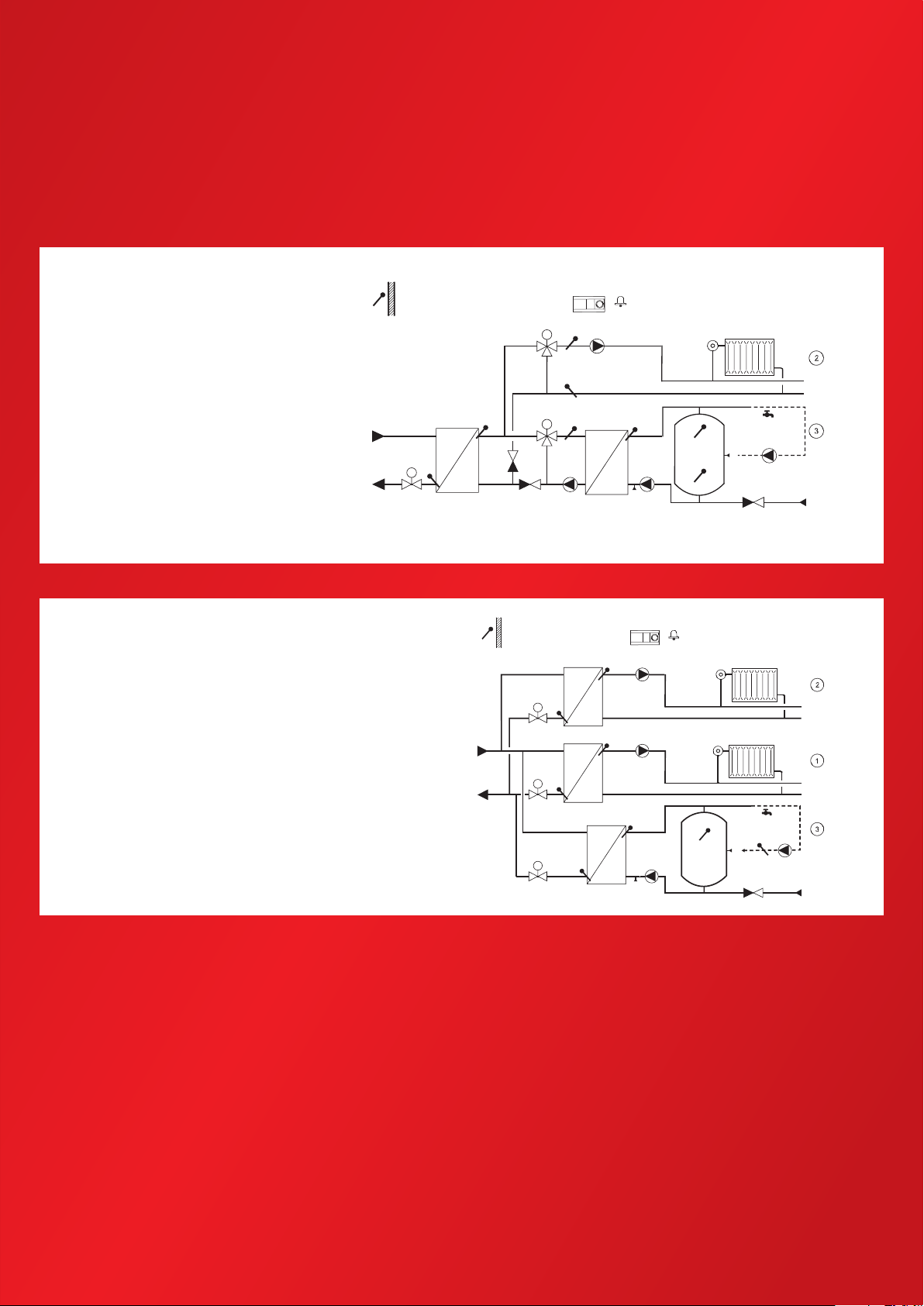

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija, pagal akumuliacinės talpos temperatūros valdymą. Užpildymo siurblio valdymas pagal greitį, pagal 0–10 voltų ar impulso pločio moduliacijos (PWM) signalą. Nuo akumuliacinės talpos išleidimo



A319

A333

A361

A362

A367

A368

A376

A377

A390

apsaugo įdiegta programinė įranga. Skirtuminis slėgis palaikomas valdomo greičio cirkuliacinio siurblio pagalba (0–10 voltų ar PWM). Pasirenkamas kintamos grąžinamo srauto temperatūros apribojimas. Relės išėjimas akumuliacinės talpos pašildymui pagal poreikį; nuotoliniam norimos srauto temperatūros nustatymui. Aliarmo funkcija, susieta su srauto ir akumuliacinės talpos temperatūra.

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Kintamos grąžinamo srauto temperatūros apribojimas. Vieno ar dviejų cirkuliacinių siurblių valdymas. Užpildymo vandeniu funkcija vienam ar dviem siurbliams ir talpyklos valdymas. Slėgio ir temperatūros stebėsenos funkcijos. Aliarmo funkcija, susieta su srauto temperatūra, slėgiu ir cirkuliacinių siurblių veikimu.

Srauto temperatūros reguliavimas dviejuose šildymo kontūruose su lauko oro temperatūros kompensacija. Kintamos grąžinamo srauto temperatūros apribojimas. Vieno ar dviejų cirkuliacinių siurblių valdymas kiekviename šildymo kontūre. Laisvai pasirenkamas srauto temperatūros reguliavimas, susietas su tiekiamo vandens temperatūra. Užpildymo vandeniu funkcija. Aliarmo funkcija, susieta su srauto temperatūra, slėgiu ir cirkuliacinių siurblių veikimu.

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija, susietas su pažangiu dviejų pakopomis sujungtų šilumokaičių valdymu. Atsižvelgiama į valdymo vožtuvo charakteristikas, todėl srautas nenaudojamame šilumokaityje gali būti sustabdytas. Pasirenkamas kintamos grąžinamo srauto temperatūros apribojimas. Galima nustatyti grafiką atvirkštinei kaskadinei sistemai (HEX- 1 - HEX-2 ir HEX-2 - HEX-1). Galima nepaisyti įėjimų HEX-1 ir HEX-2 paleidimui. Srauto / energijos apribojimui galima naudoti M-Bus signalą. Naudojant 1, 2 ar 3 „ECL Comfort 310“ valdiklius (su A362 raktais), galima pakopomis sujungti iki 6 šilumokaičių; „ECL“ valdikliai sujungiami su ECL 485 šyna. Aliarmo funkcija susieta su srautu ir srauto temperatūra.

Srauto temperatūros reguliavimas dviejuose šildymo kontūruose su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 kontūras seka po 1 kontūro. Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpykla, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Buitinio karšto vandens pirmumas. Avarinio signalo funkcija, susieta su srauto temperatūra.

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Kintamos grąžinamo srauto temperatūros apribojimas. Vieno ar dviejų cirkuliacinių siurblių valdymas. Laisvai pasirenkamas srauto temperatūros reguliavimas, susietas su tiekiamo vandens temperatūra. Užpildymo vandeniu funkcija vienam ar dviem siurbliams. Srauto temperatūros valdymas buitinio karšto vandens kontūre. Grąžinamo srauto temperatūros apribojimas. Galimybė pasirinkti kintamą buitinio karšto vandens pirmumą. Vieno ar dviejų cirkuliacinių siurblių valdymas.Aliarmo funkcija, susieta su srauto temperatūra, slėgiu ir cirkuliacinių siurblių veikimu.

Srauto temperatūros reguliavimas dviejuose šildymo kontūruose su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 kontūras seka po 1 kontūro. Srauto temperatūros valdymas buitinio karšto vandens kontūre. Grąžinamo srauto temperatūros apribojimas. Galimybė pasirinkti kintamą buitinio karšto vandens pirmumą. Pasirenkamas buitinio karšto vandens valdymas, susietas su buitinio karšto vandens srauto aptikimu. Aliarmo funkcijos susietos su srauto temperatūromis, slėgiais ir papildoma aliarmo įvestimi. Pasirenkamas valdymo vožtuvų valdymas analoginiu signalu (0–10 voltų).

Srauto temperatūros reguliavimas dviejuose šildymo kontūruose su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 kontūras seka po 1 kontūro. Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpykla, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Buitinio karšto vandens pirmumas. Laisvai pasirenkamas buitinio karšto vandens šildymo temperatūros valdymas.Avarinio signalo funkcija, susieta su srauto temperatūra.

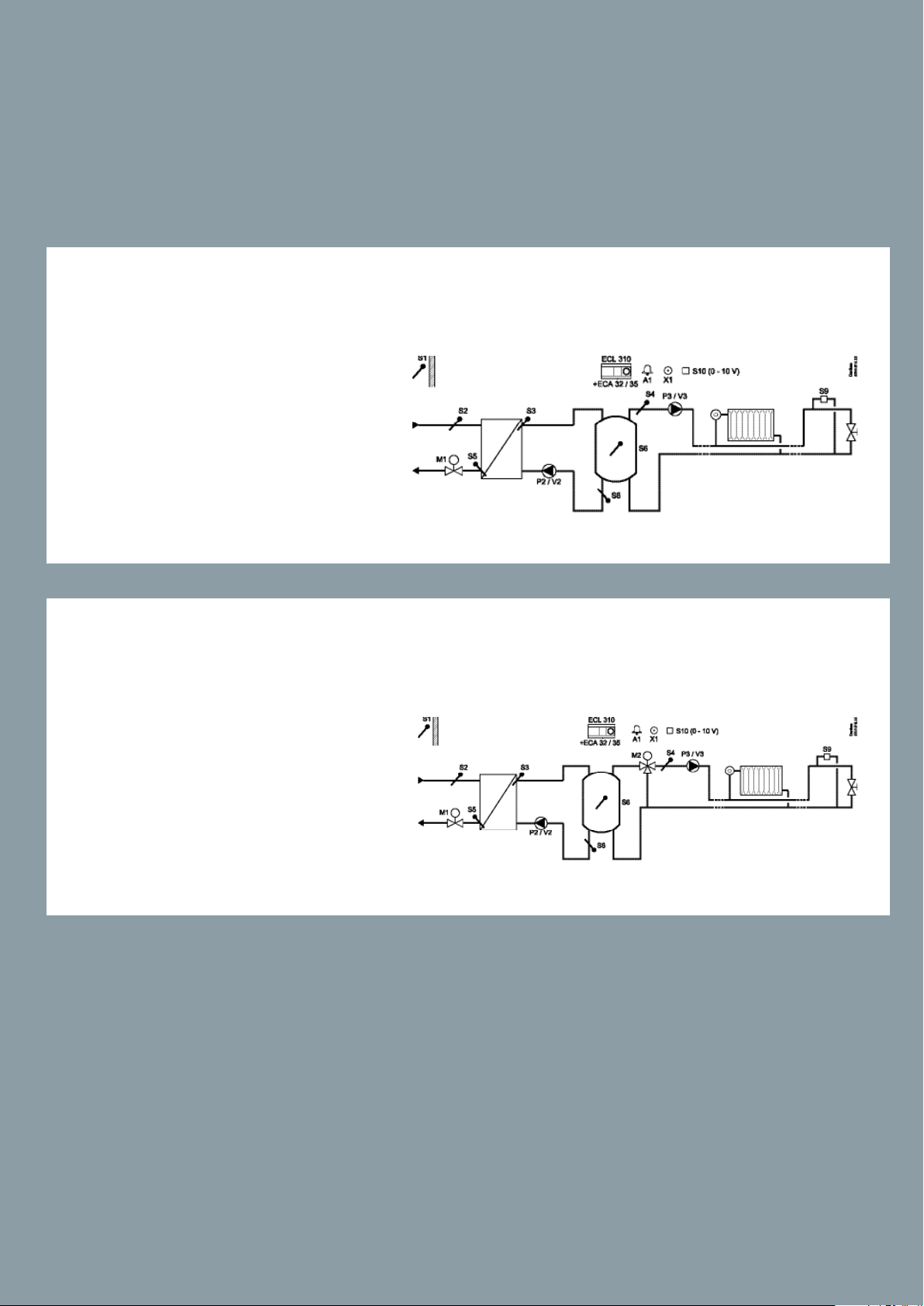

Srauto temperatūros reguliavimas šildymo kontūruose (iki 3 šildymo kontūrų) su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 ir 3 kontūras seka po 1 kontūro. Srauto temperatūros reguliavimas vėsinimo kontūre (iki 3 vėsinimo kontūrų). Patalpos temperatūros kompensacija ir grąžinamo srauto temperatūros apribojimas. Vėsinimo kontūrai veikia autonomiškai lygiagrečiai arba 2 ir 3 kontūras seka po 1 kontūro. Buitinio karšto vandens talpos užpildymo kontūro temperatūros valdymas. Buitinio karšto vandens šildymo temperatūros valdymas. Grąžinamo srauto temperatūros apribojimas. Galimybė pasirinkti buitinio karšto vandens pirmumą. Aliarmo funkcija, susieta su srauto temperatūromis. Pasirenkamas valdymo vožtuvų valdymas analoginiu signalu (0–10 voltų) (tik 3 šildymo kontūruose).

68

69

70

71

74

77

79

83

86

13

ECL Comfort 110 Taikymo raktas 116

Elektroninis buitinio karšto vandens kontūro temperatūros valdymas.

116

A pavyzdys

Pastovus buitinio karšto vandens temperatūros valdymas su šilumokaičiu.

116

B pavyzdys

Pastovus buitinio karšto vandens kontūro temperatūros valdymas su talpykla ir integruota šildymo rite.

14

116

Danfoss

87H2156.10

C pavyzdys

Buitinio karšto vandens temperatūros valdymas karšto vandens čiaupe, aptinkamas srauto jungikliu (FS).

116

D pavyzdys

Buitinio karšto vandens temperatūros valdymas karšto vandens čiaupe, aptinkamas srauto jungikliu (FS) (buitinio karšto vandens cirkuliacija).

M1

S2

S4

S3

FS

P1

Danfoss

87H2157.10

15

ECL Comfort 110 Taikymo raktas 130

Elektroninis temperatūros valdiklis, skirtas srauto temperatūros reguliavimui su lauko oro temperatūros kompensacija.

130

A pavyzdys

Centralizuoto šildymo kontūras su šilumokaičiu (netiesiogiai prijungtas šildymo kontūras).

130

B pavyzdys

Tiesiogiai prijungtas centralizuoto šildymo kontūras.

130

C pavyzdys

Šildymo kontūras su katilu.

16

ECL Comfort 210/296/310 Taikymo raktas A214/A314

87H2113.13

M2

X3

Universalus pritaikymas. Temperatūros reguliavimas, pavyzdžiui, vėdinimo sistemose su šildymu ar vėsinimu ar šių funkcijų deriniu. Lauko oro temperatūros kompensacija, grąžinamo srauto temperatūros apribojimas, apsauga nuo užšalimo ir gaisro. Laisvai pasirenkamas analoginis kryžminio srauto ar rotacinio šilumokaičio valdymas. Aliarmo funkcija, susieta su vamzdžių / srauto temperatūra, gaisru ir užšalimu.

A214.1

A pavyzdys

Vėdinimo sistema su vėsinimu ir pastoviu patalpos temperatūros valdymu.

A214.1

S1

P2

ECL 210 / 296 / 310

X3

ECL 210 / 296 / 310

S5

A1

F1

M2

S3

S8S8S8

S4

Danfoss

87H2114.13

Danfoss

B pavyzdys

Vėdinimo sistema su vėsinimu ir pastoviu patalpos temperatūros valdymu.

A214.1

C pavyzdys

Vėdinimo sistema (ventiliatoriniai konvektoriai) su vėsinimu ir pastoviu patalpos temperatūros valdymu.

S1

M2

X3

ECL 210 / 296 / 310

S3

S5

A1

F1 F1

S4

S8

Danfoss

87H2115.13

17

F1

S1

87H2116.12

ECL 210 / 296 / 310

S1

ECL Comfort 210/296/310 Taikymo raktas A214/A314

Universalus pritaikymas. Temperatūros reguliavimas, pavyzdžiui, vėdinimo sistemose su šildymu ar vėsinimu ar šių funkcijų deriniu. Lauko oro temperatūros kompensacija, grąžinamo srauto temperatūros apribojimas, apsauga nuo užšalimo ir gaisro. Laisvai pasirenkamas analoginis kryžminio srauto ar rotacinio šilumokaičio valdymas. Aliarmo funkcija, susieta su vamzdžių / srauto temperatūra, gaisru ir užšalimu.

A214.1

D pavyzdys

Vėsinimo sistema su pastoviu srauto temperatūros valdymu.

A214.1

S1

M2

S3

ECL 210 / 296 / 310

S3

A1

Danfoss

87H2117.13

E pavyzdys

Vėsinimo sistema lubose ir pastovus patalpos temperatūros valdymas, pvz., vyno rūsyje.

A214.2

A pavyzdys

Vėdinimo sistema su šildymu ir pastoviu vamzdžių temperatūros valdymu

P2

F1

ECL 210 / 296 / 310

S3

X3

A1

S6

S7

S5

M1

F1

S8S8S8

S4

Danfoss

87H2118.12

18

A214.2

S1

ECL 210 / 296 / 310

F1

ECL 210 / 296 / 310

S1

87H2120.12

S1

87H2121.12

ECL 210 / 296 / 310

B pavyzdys

Baseino šildymas, pastovus vandens temperatūros valdymas.

M1

S5

S3

S4

A1

Danfoss

87H2119.12

A214.3

A pavyzdys

Vėdinimo sistema su šildymu ir pastoviu patalpos temperatūros valdymu.

A214.3

P2

X3

A1

S6

S7

M1

S5

F1

A1

F1 F1

S4

S8S8S8

S3

Danfoss

S4

Danfoss

B pavyzdys

Vėdinimo sistema (ventiliatoriniai konvektoriai) su šildymu ir pastoviu patalpos temperatūros valdymu.

M1

S3

X3

S5

19

S1

87H2122.12

ECL 210 / 296 / 310

87H2123.12

ECL 210 / 296 / 310

ECL Comfort 210/296/310 Taikymo raktas A214/A314

Universalus pritaikymas. Temperatūros reguliavimas, pavyzdžiui, vėdinimo sistemose su šildymu ar vėsinimu ar šių funkcijų deriniu. Lauko oro temperatūros kompensacija, grąžinamo srauto temperatūros apribojimas, apsauga nuo užšalimo ir gaisro. Laisvai pasirenkamas analoginis kryžminio srauto ar rotacinio šilumokaičio valdymas. Aliarmo funkcija, susieta su vamzdžių / srauto temperatūra, gaisru ir užšalimu.

A214.4

A pavyzdys

Vėdinimo sistema su šildymu, vėsinimu ir pastoviu vamzdžiu temperatūros valdymu.

A214.4

B pavyzdys

Vėdinimo sistema su šildymu, pasyviu vėsinimu (lauko oru) ir pastoviu vamzdžiu temperatūros valdymu.

S1

P2

M2

S3

X3

S3

X3

S6

S7

S5

M1

A1

S6

S7

S5

M1

A1

F1

Danfoss

M2

S4

S8S8S8

Danfoss

S4

S8S8S8

20

A214.5

S1

ECL 210 / 296 / 310

87H2125.13

ECL 210 / 296 / 310

S1

ECL 210 / 296 / 310

A1

Danfoss

87H2124.12

A pavyzdys

Vėdinimo sistema su šildymu, vėsinimu ir pastoviu patalpos temperatūros valdymu.

A214.5

B pavyzdys

Vėdinimo sistema su šildymu, pasyviu vėsinimu (lauko oru) ir pastoviu patalpos temperatūros valdymu.

S1

P2

M2

X3

S6

S7

S5

M1

A1

S6

S7

S5

M1

M2

F1

S3

S8S8S8

S3

F1

S8S8S8

S4

Danfoss

S4

A214.5

C pavyzdys

Vėdinimo sistema su šildymu, kryžminio srauto šilumokaičio valdymu ir pastoviu patalpos temperatūros valdymu.

P2

M2

X3

A1

S5

S6

S7

M1

Danfoss

87H2134.12

S3

F1

S8S8S8

S4

21

ECL Comfort 210/296/310 Taikymo raktas A214/A314

Universalus pritaikymas. Temperatūros reguliavimas, pavyzdžiui, vėdinimo sistemose su šildymu ar vėsinimu ar šių funkcijų deriniu. Lauko oro temperatūros kompensacija, grąžinamo srauto temperatūros apribojimas, apsauga nuo užšalimo ir gaisro. Laisvai pasirenkamas analoginis kryžminio srauto ar rotacinio šilumokaičio valdymas. Aliarmo funkcija, susieta su vamzdžių / srauto temperatūra, gaisru ir užšalimu.

A214.6

A pavyzdys

Šildymo sistema su 3 jungčių maišymo vožtuvu.

A214.6

B pavyzdys

Šildymo sistema su šilumokaičiu.

22

A314.1

S1

87H2133.12

S1

ECL 310

87H2127.12

ECL 310

+ ECA 32

A1

M1

S2

Danfoss

A pavyzdys

Vėdinimo sistema su šildymu, pasyviu vėsinimu (lauko oru) ir pastoviu vamzdžių temperatūros valdymu. Analoginis pasyvaus vėsinimo valdymas (M2).

A314.1

B pavyzdys

Vėdinimo sistema su šildymu vėsinimu ir pastoviu vamzdžių temperatūros valdymu. Analoginis vėsinimo valdymas (M2).

P2

S3

X3

M2

S3

X3

A

ECL 310

+ ECA 32

M1

S5

S6

S7

S6

S7

S5

A1

F1

S4

S8S8S8

S2

M2

A

F1

S4

S8S8S8

Danfoss

87H2128.12

A314.2

A pavyzdys

Vėdinimo sistema su šildymu, pasyviu vėsinimu (lauko oru) ir pastoviu patalpos temperatūros valdymu. Analoginis pasyvaus vėsinimo valdymas (M2).

S1

P2

M2

S2

S6

S7

S5

A1

M1

F1

S3

S8S8S8

+ ECA 32

X3

A

S4

Danfoss

23

S1

ECL 310

S1

87H2132.12

ECL 310

S1

87H2131.12

ECL Comfort 210/296/310 Taikymo raktas A214/A314

Universalus pritaikymas. Temperatūros reguliavimas, pavyzdžiui, vėdinimo sistemose su šildymu ar vėsinimu ar šių funkcijų deriniu. Lauko oro temperatūros kompensacija, grąžinamo srauto temperatūros apribojimas, apsauga nuo užšalimo ir gaisro. Laisvai pasirenkamas analoginis kryžminio srauto ar rotacinio šilumokaičio valdymas. Aliarmo funkcija, susieta su vamzdžių / srauto temperatūra, gaisru ir užšalimu.

A314.2

B pavyzdys

Vėdinimo sistema su šildymu, vėsinimu ir pastoviu patalpos temperatūros valdymu. Analoginis vėsinimo valdymas (M2).

A314.3

P2

S10

X3

S6

S7

M1

S5

+ ECA 32

A1

M1

S2

M2

A

F1

S3

S8S8S8

S2

S4

Danfoss

87H2135.12

Danfoss

A pavyzdys

Vėdinimo sistema su šildymu ir pastoviu patalpos temperatūros valdymu. Analoginis ventiliatoriaus greičio valdymas (V1).

A314.3

B pavyzdys

Vėdinimo sistema su šildymu ir pastoviu patalpos temperatūros valdymu. Analoginis oro užuolaidos valdymas (V1).

A1

S6

S7

S6

S5

S7

S5

F1 / V1

M1

F1

S8S8S8

S2

S3

S8S8S8

S3

S4

Danfoss

V1

A

S4

X3

P2

ECL 310

+ ECA 32

S10

X3

P2

24

A314.4

A pavyzdys

Vėdinimo sistema su šildymu, pasyviu vėsinimu (lauko oru) ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal slėgius. Analoginis rotacinio šilumokaičio (M2) greičio valdymas šilumos rekuperacijai.

A314.4

B pavyzdys

Vėdinimo sistema su šildymu, pasyviu vėsinimu (lauko oru) ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal slėgius. Analoginis sklendės (M2) valdymas šilumos rekuperacijai, naudojant kryžminio srauto šilumokaitį.

A314.4

C pavyzdys

Vėdinimo sistema su šildymu, pasyviu vėsinimu (lauko oru) ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal slėgius. Analoginis rotacinio šilumokaičio (M2) greičio valdymas šilumos rekuperacijai. Naktinės sklendės (P8) valdymas sumažintam vėdinimui taupymo

25

ECL Comfort 210/296/310 Taikymo raktas A214/A314

Universalus pritaikymas. Temperatūros reguliavimas, pavyzdžiui, vėdinimo sistemose su šildymu ar vėsinimu ar šių funkcijų deriniu. Lauko oro temperatūros kompensacija, grąžinamo srauto temperatūros apribojimas, apsauga nuo užšalimo ir gaisro. Laisvai pasirenkamas analoginis kryžminio srauto ar rotacinio šilumokaičio valdymas. Aliarmo funkcija, susieta su vamzdžių / srauto temperatūra, gaisru ir užšalimu.

A314.4

D pavyzdys

Vėdinimo sistema su šildymu, pasyviu vėsinimu (lauko oru) ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal slėgius. Analoginis sklendės (M2) valdymas šilumos rekuperacijai, naudojant kryžminio srauto šilumokaitį. Naktinės sklendės (P8) valdymas sumažintam vėdinimui taupymo laikotarpiu.

A314.4

E pavyzdys

Vėdinimo sistema su šildymu, pasyviu vėsinimu (lauko oru) ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal slėgius. Analoginis vožtuvo (M2) valdymas šilumos rekuperacijai, naudojant akumuliatorių. Naktinės sklendės (P8) valdymas sumažintam vėdinimui taupymo laikotarpiu.

A314.5

A pavyzdys

Vėdinimo sistema su šildymu, pasyviu vėsinimu (lauko oru) ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal oro kokybę (CO2). Analoginis rotacinio šilumokaičio (M2) greičio valdymas šilumos rekuperacijai.

26

A314.5

B pavyzdys

Vėdinimo sistema su šildymu, pasyviu vėsinimu (lauko oru) ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal oro kokybę (CO2). Analoginis sklendės (M2) valdymas šilumos rekuperacijai, naudojant kryžminio srauto šilumokaitį.

A314.5

C pavyzdys

Vėdinimo sistema su šildymu, pasyviu vėsinimu (lauko oru) ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal oro kokybę (CO2). Analoginis rotacinio šilumokaičio (M2) greičio valdymas šilumos rekuperacijai. Naktinės sklendės (P8) valdymas sumažintam vėdinimui taupymo laikotarpiu.

A314.5

D pavyzdys

Vėdinimo sistema su šildymu, pasyviu vėsinimu (lauko oru) ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal oro kokybę (CO2). Analoginis sklendės (M2) valdymas šilumos rekuperacijai, naudojant kryžminio srauto šilumokaitį. Naktinės sklendės (P8) valdymas sumažintam vėdinimui taupymo laikotarpiu.

27

87H1343.11

Danfoss

S1

S2

A1 X4

P2

ECL 310

+ ECA 32

S10

M2

S13

S14

A

X3

M1

S5

S6

S7

S10

S9

F1 / V2

S12

S3

S8

S4

S9

F1 / V3

S11

M3

X5

87H1344.11

Danfoss

S1

S2

A1

X4

P2

ECL 310

+ ECA 32

S10

S13

S14

X3

M1

S5

S6

S7

S10

S9

F1 / V2

S12

S3

S8

S4

M2

A

S9

F1 / V3

M3

S11

X5

ECL Comfort 210/296/310 Taikymo raktas A214/A314

Universalus pritaikymas. Temperatūros reguliavimas, pavyzdžiui, vėdinimo sistemose su šildymu ar vėsinimu ar šių funkcijų deriniu. Lauko oro temperatūros kompensacija, grąžinamo srauto temperatūros apribojimas, apsauga nuo užšalimo ir gaisro. Laisvai pasirenkamas analoginis kryžminio srauto ar rotacinio šilumokaičio valdymas. Aliarmo funkcija, susieta su vamzdžių / srauto temperatūra, gaisru ir užšalimu.

A314.5

E pavyzdys

Vėdinimo sistema su šildymu, pasyviu vėsinimu (lauko oru) ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal oro kokybę (CO2). Analoginis vožtuvo (M2) valdymas šilumos rekuperacijai, naudojant akumuliatorių. Naktinės sklendės (P8) valdymas sumažintam vėdinimui taupymo laikotarpiu.

A314.6

A pavyzdys

Vėdinimo sistema su šildymu, vėsinimu ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal slėgius. Analoginis rotacinio šilumokaičio greičio (M2) valdymas šilumos rekuperacijai.

A314.6

B pavyzdys

Vėdinimo sistema su šildymu, vėsinimu ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal slėgius. Analoginis sklendės (M2) valdymas šilumos rekuperacijai, naudojant kryžminio srauto šilumokaitį.

28

A314.6

87H1469.10

Danfoss

S1

S2

A1 X4

P2

ECL 310

+ ECA 32

S10

S13

S14

X3

M1

S5

S6

S7

S10

S9

F1 / V2

S12

S3

S8

S4

S9

F1 / V3

M3

S11

X5

P7

M2

A

C pavyzdys

Vėdinimo sistema su šildymu, vėsinimu ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal slėgius. Analoginis vožtuvo (M2) valdymas šilumos rekuperacijai, naudojant akumuliatorių.

S10

ECL 310

+ ECA 32

S5

S6

S7

ECL 310

+ ECA 32

M1

S5

S6

S7

S2

A1 X4

M1

A1

M3

X5

X4

X5

S9

S3

F1 / V2

F1 / V3

S9

S2

M3

S9

F1 / V2

S11

F1 / V3

S9

S11

S8

S3

S8

87H1345.11

Danfoss

S4

87H1346.11

Danfoss

S4

29

A314.7

A pavyzdys

Vėdinimo sistema su šildymu, vėsini-

S1

S10

P2

X3

S13

mu ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdy-

M2

A

mas pagal oro kokybę (CO2). Analoginis rotacinio šilumokaičio greičio (M2)

S14

valdymas šilumos rekuperacijai.

S1

A314.7

S10

P2

X3

S13

M2

A

S14

B pavyzdys

Vėdinimo sistema su šildymu, vėsinimu ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal oro kokybę (CO2). Analoginis sklendės (M2) valdymas šilumos rekuperacijai, naudojant kryžminio srauto šilumokaitį.

87H1471.11

Danfoss

S1

S2

A1

X4

M2

ECL 310

+ ECA 32

S10

X3

M1

S5

S6

S7

S10

S9

F1 / V2

S11

S3

S8

S4

S9

F1 / V3

A

P2

S1

ECL 310

S9

ECL Comfort 210/296/310 Taikymo raktas A214/A314

Universalus pritaikymas. Temperatūros reguliavimas, pavyzdžiui, vėdinimo sistemose su šildymu ar vėsinimu ar šių funkcijų deriniu. Lauko oro temperatūros kompensacija, grąžinamo srauto temperatūros apribojimas, apsauga nuo užšalimo ir gaisro. Laisvai pasirenkamas analoginis kryžminio srauto ar rotacinio šilumokaičio valdymas. Aliarmo funkcija, susieta su vamzdžių / srauto temperatūra, gaisru ir užšalimu.

A314.7

C pavyzdys

Vėdinimo sistema su šildymu, vėsinimu ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal oro kokybę (CO2). Analoginis vožtuvo (M2) valdymas šilumos rekuperacijai, naudojant akumuliatorių.

A314.9

S10

ECL 310

+ ECA 32

M1

S5

S6

S7

S2

A1

X4

M3

X5

S9

F1 / V2

F1 / V3

S9

S11

S3

S8

87H1470.10

Danfoss

S4

S1

S10

P2

X3

S13

M2

A

P7

S14

A pavyzdys

Vėdinimo sistema su šildymu ir patalpos temperatūros valdymu. Analoginis ventiliato ių greičio valdymas pagal oro kokybę (CO2).

S2

87H1472.11

X4

A314.9

B pavyzdys

Vėdinimo sistema su šildymu ir patalpos temperatūros valdymu. Analoginis ventiliatorių greičio valdymas pagal oro kokybę (CO2). Sklendės (P2) įjungimo / išjungimo valdymas.

30

M2

X3

A

S10

P2

+ ECA 32

S6

S10

A1

M1

S5

S9

S3

F1 / V2

S7

F1 / V3

S11

S8

Danfoss

S4

S1

87H2068.13

87H2069.13

ECL Comfort 210/296/310 Taikymo raktas A217/A317

Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpykla, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Laisvai pasirenkamas buitinio karšto vandens šildymo temperatūros valdymas. Avarinio signalo funkcija, susieta su srauto temperatūra.

A217.1 / A317.1

A pavyzdys

Netiesiogiai prijungta buitinio karšto vandens užpildymo sistema. Buitinio karšto vandens cirkuliavimas per buitinio karšto vandens talpyklą (A) ar šilumokaitį (B).

A217.1 / A317.1

B pavyzdys

Netiesiogiai prijungta buitinio karšto vandens šildymo sistema.

A217.1 / A317.1

S1

M1

ECL 210 / 296 / 310

A1

S2

S5

S2

S3

P1

ECL 210 / 296 / 310

S5

S6

S8

A1

S6

S8

Danfoss

P3

Danfoss

P3

C pavyzdys

Tiesiogiai prijungta buitinio karšto vandens šildymo sistema.

P1

31

S1

87H2071.13

ECL 210 / 296 / 310

S1

ECL 210 / 296 / 310

ECL Comfort 210 Taikymo raktas A217

Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpykla, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Laisvai pasirenkamas buitinio karšto vandens šildymo temperatūros valdymas. Avarinio signalo funkcija, susieta su srauto temperatūra.

A217.1 / A317.1

D pavyzdys

Tiesiogiai prijungta buitinio karšto vandens sistema.

A217.2 / A317.2

A pavyzdys

Netiesiogiai prijungta buitinio karšto vandens užpildymo sistema su valdoma šildymo temperatūra. Buitinio karšto vandens cirkuliavimas per buitinio karšto vandens talpyklą (A) ar šilumokaitį (B).

A217.2 / A317.2

B pavyzdys

Netiesiogiai prijungta buitinio karšto vandens užpildymo sistema su valdoma šildymo temperatūra. Buitinio karšto vandens cirkuliavimas per buitinio karšto vandens talpyklą (A) ar šilumokaitį (B).

S2 S3

M1

S2 S3

S5

P1

S4

P3

Danfoss

87H2072.13

A1

S4

B

P2

A1

B

P2

S6

A

S8

S6

A

S8

32

A217. 3

A pavyzdys

Netiesiogiai prijungta buitinio karšto vandens sistema. Buitinio karšto vandens cirkuliavimas per šilumokaitį.

A217. 3

B pavyzdys

Netiesiogiai prijungta buitinio karšto vandens sistema. Buitinio karšto vandens šildymas pagal poreikį, naudojant srauto jungiklį (S8).

33

ECL Comfort 210 Taikymo raktas A217

Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpykla, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Laisvai pasirenkamas buitinio karšto vandens šildymo temperatūros valdymas. Avarinio signalo funkcija, susieta su srauto temperatūra.

A217. 3

C pavyzdys

Netiesiogiai prijungta buitinio karšto vandens sistema. Buitinio karšto vandens cirkuliavimas per šilumokaitį.

A217. 3

D pavyzdys

Tiesiogiai šildoma buitinio karšto vandens talpykla. Buitinio karšto vandens cirkuliavimas per buitinio karšto vandens talpyklą.

34

ECL Comfort 210/296/310 Taikymo raktas A230

Šildymas - Taikymo raktas A230.1 Srauto temperatūros reguliavimas šildymo kontūre pagal lauko oro temperatūrą. Patalpos temperatūros ir vėjo greičio kompensacija. Kintamos grąžinamo srauto temperatūros apribojimas. Avarinio signalo funkcija, susieta su srauto temperatūra.

A230.1

A pavyzdys

Netiesiogiai prijungta šildymo sistema (įprastai, centralizuotas šildymas).

A230.1

B pavyzdys

Tiesiogiai prijungta šildymo sistema.

A230.1

C pavyzdys

Katilo šildymo sistema su trieigiu vožtuvu.

35

ECL Comfort 210/296/310 Taikymo raktas A230

Vėsinimas - Taikymo raktas A230.2 Srauto temperatūros reguliavimas vėsinimo kontūre. Kambario ir lauko oro temperatūros kompensacija. Grąžinamo srauto temperatūros apribojimas.

A230.1

D pavyzdys

Katilo šildymo sistema su ketureigiu rotaciniu vožtuvu.

A230.2

A pavyzdys

Netiesiogiai prijungta vėsinimo sistema (įprastai, centralizuotas vėsinimas).

A230.2

B pavyzdys

Tiesiogiai prijungta vėsinimo sistema.

36

A230.2

C pavyzdys

Netiesiogiai prijungta vėsinimo sistema, pastovus srautas vėsinimui skirto vandens tiekimo pusėje.

A230.2

D pavyzdys

Du cirkuliaciniai siurbliai, valdomi paeiliui pagal 2 graką.

37

ECL Comfort 210/296/310 Taikymo raktas A230

Šildymas - Taikymo raktas A230.4 Srauto temperatūros reguliavimas šildymo kontūre pagal lauko oro temperatūrą. Patalpos temperatūros kompensacija. Kintamos grąžinamo srauto temperatūros apribojimas. Galios / srauto apribojimas. Avarinio signalo funkcija, susieta su srauto temperatūra.Temperatūrų stebėsena valdomame buitinio karšto vandens (DHW) kontūre.

A230.4

A pavyzdys

Netiesiogiai prijungta šildymo sistema (įprastai, centralizuotas šildymas). Slėgio ir buitinio karšto vandens temperatūrų stebėsena.

A230.4

B pavyzdys

Netiesiogiai prijungta šildymo sistema (įprastai, centralizuotas šildymas). Slėgio ir buitinio karšto vandens temperatūrų stebėsena. Buitinio karšto vandens cirkuliacija pagal tvarkaraštį.

A230.4

C pavyzdys

Tiesiogiai prijungta šildymo sistema (įprastai, centralizuotas šildymas). Slėgio ir buitinio karšto vandens temperatūrų stebėsena.

38

A230.4

D pavyzdys

Tiesiogiai prijungta šildymo sistema (įprastai, centralizuotas šildymas). Slėgio ir buitinio karšto vandens temperatūrų stebėsena.

39

ECL Comfort 210/296/310 Taikymo raktas A231/A331

Srauto temperatūros reguliavimas šildymo kontūre pagal lauko oro temperatūrą. Kintamos grąžinamo srauto temperatūros apribojimas. Vieno ar dviejų cirkuliacinių siurblių valdymas. Laisvai pasirenkamas srauto temperatūros reguliavimas, susietas su tiekiamo vandens temperatūra. Užpildymo vandeniu funkcija. Aliarmo funkcija, susieta su srauto temperatūra, slėgiu ir cirkuliacinių siurblių veikimu. Papildoma funkcija A331: Vieno ar dviejų siurblių valdymas vandens užpildymo funkcijai.

A231.1

A pavyzdys

Netiesiogiai prijungta šildymo sistema su dviejų siurblių valdymu ir vandens pripildymo funkcija.

A231.2

A pavyzdys

Netiesiogiai prijungta šildymo sistema su dviejų siurblių valdymu ir vandens pripildymo funkcija (tiekiamo srauto temperatūros matavimas suteikia didesnes valdymo / apribojimo galimybes).

40

A331.1

A pavyzdys

Netiesiogiai prijungta šildymo sistema su dviejų siurblių valdymu ir vandens pripildymo funkcija.

A331.2

A pavyzdys

Netiesiogiai prijungta šildymo sistema su dviejų siurblių valdymu ir vandens pripildymo funkcija (tiekiamo srauto temperatūros matavimas suteikia didesnes valdymo / apribojimo galimybes).

41

ECL Comfort 210/296/310 Taikymo raktas A232/A332

Srauto temperatūros reguliavimas šildymo / vėsinimo kontūre (-uose) su lauko temperatūros kompensacija. Automatinis perjungimas tarp šildymo ir vėsinimo režimų. Cirkuliacinio siurblio valdymas. Rasos taško (tik vėsinimo režime) ir paviršiaus temperatūros kompensacija. Grąžinamo srauto temperatūros apribojimas.

A232.1

A pavyzdys

Srauto temperatūros valdymas (šildymas grindyse / vėsinimas lubose) pagal lauko, patalpos ir rasos taško temperatūras.

A232.1

B pavyzdys

Srauto temperatūros valdymas (šildymas / vėsinimas) pagal lauko, patalpos ir rasos taško temperatūras.

A232.1

C pavyzdys

Srauto, tiekiamo į ventiliatorinį konvektorių, temperatūros (šildymo / vėsinimo) valdymas pagal lauko temperatūrą ir rasos taško temperatūrą.

42

A232.1

D pavyzdys

Srauto, tiekiamo į ventiliatorinį konvektorių, temperatūros (šildymo / vėsinimo), valdymas pagal lauko, patalpos ir rasos taško temperatūras. Šildymo šaltinis: Centralizuotas šildymas. Vėsinimo šaltinis: vėsinimo agregatas.

A232.1

E pavyzdys

Srauto temperatūros valdymas (šildymas / vėsinimas) pagal lauko, patalpos ir rasos taško temperatūras. Šildymo / vėsinimo šaltinis: Centralizuotas šildymas/ centralizuotas vėsinimas.

A332.1

A pavyzdys

Srauto, tiekiamo į ventiliatorinį konvektorių, temperatūros (šildymo / vėsinimo), valdymas pagal lauko, patalpos ir rasos taško temperatūras. Pasirenkamas grąžinamo srauto temperatūros apribojimas.

43

ECL Comfort 210/296/310 Taikymo raktas A232/A332

Srauto temperatūros reguliavimas šildymo / vėsinimo kontūre (-uose) su lauko temperatūros kompensacija. Automatinis perjungimas tarp šildymo ir vėsinimo režimų. Cirkuliacinio siurblio valdymas. Rasos taško (tik vėsinimo režime) ir paviršiaus temperatūros kompensacija. Grąžinamo srauto temperatūros apribojimas.

A332.2

A pavyzdys

Atskiras šildymo ir vėsinimo srautų temperatūrų valdymas pagal lauko, patalpos ir rasos taško temperatūras. Pasirenkamas grąžinamo srauto temperatūros apribojimas.

A332.2

B pavyzdys

Šildymo / vėsinimo srauto temperatūrų valdymas centralizuoto šildymo / vėsinimo sistemose pagal lauko, patalpos ir rasos taško temperatūras. Pasirenkamas grąžinamo srauto temperatūros apribojimas.

A332.2

C pavyzdys

Įprastų šildymo / vėsinimo kontūrų srauto temperatūros valdymas tiesiogiai prijungtose šildymo / aušinimo sistemose. Valdymas pagal lauko ir patalpos temperatūras. Pasirenkamas paviršiaus ir grąžinamo srauto temperatūros apribojimas.

44

A332.2

D pavyzdys

Įprastų šildymo / vėsinimo kontūrų srauto temperatūros valdymas netiesiogiai prijungtose šildymo / aušinimo sistemose. Valdymas pagal lauko ir patalpos temperatūras. Pasirenkamas paviršiaus ir grąžinamo srauto temperatūros apribojimas.

A332.3

A pavyzdys

Atskiras srauto temperatūrų valdymas šildymo ir vėsinimo kontūruose. Valdymas pagal lauko ir (ar) patalpos temperatūras. Pasirenkamas paviršiaus ir grąžinamo srauto temperatūros apribojimas. Netiesiogiai prijungta buitinio karšto vandens sistema su srauto jungikliu buitinio karšto vandens šildymui pagal poreikį.

45

ECL 310

ECL Comfort 210/296/310 Taikymo raktas A232/A332

Srauto temperatūros reguliavimas šildymo / vėsinimo kontūre (-uose) su lauko temperatūros kompensacija. Automatinis perjungimas tarp šildymo ir vėsinimo režimų. Cirkuliacinio siurblio valdymas. Rasos taško (tik vėsinimo režime) ir paviršiaus temperatūros kompensacija. Grąžinamo srauto temperatūros apribojimas.

A332.3

B pavyzdys

Atskiras srauto temperatūrų šildymo ir vėsinimo kontūruose valdymas. Valdymas pagal lauko ir (ar) patalpos temperatūras. Pasirenkamas grąžinamo srauto temperatūros apribojimas. Netiesiogiai prijungta buitinio karšto vandens sistema su srauto jungikliu buitinio karšto vandens šildymui pagal poreikį.

A332.4

A pavyzdys

Srauto temperatūros valdymas (šildymas grindyse / vėsinimas lubose) pagal lauko, patalpos ir rasos taško temperatūras. Pasirenkamas grąžinamos temperatūros apribojimas. Funkcijų nepaisymas šildymo ir vėsinimo režimuose.

A1

M1

S3

P1

X3

X2

S10

M2

S8

S7

S9

DanfossS187H1496.10

S6

S2

S5

46

ECL Comfort 210/296/310 Taikymo raktas A237/A337

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpa, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Galimybė nustatyti buitinio karšto vandens pirmumą.

A237.1 / A337.1

A pavyzdys

Netiesiogiai prijungta sistema ir antrinė prijungta buitinio karšto vandens talpykla su integruotu šilumokaičiu (pasirenkamas buitinio karšto vandens pirmumas).

A237.1 / A337.1

B pavyzdys

Netiesiogiai prijungta sistema ir antrinė prijungta buitinio karšto vandens talpykla su integruotu šilumokaičiu (buitinio karšto vandens pirmumas).

A237.1 / A337.1

C pavyzdys

Netiesiogiai prijungta sistema ir pirminė prijungta buitinio karšto vandens talpykla su integruotu šilumokaičiu (pasirenkamas buitinio karšto vandens pirmumas).

47

ECL Comfort 210/296/310 Taikymo raktas A237/A337

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas.Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpa, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Galimybė nustatyti buitinio karšto vandens pirmumą. Avarinio signalo funkcija, susieta su srauto temperatūra.

A237.1 / A337.1

D pavyzdys

Tiesiogiai prijungta sistema ir buitinio karšto vandens talpykla su integruotu šilumokaičiu (pasirenkamas buitinio karšto vandens pirmumas).

A237.2 / A337.2

A pavyzdys

Netiesiogiai prijungta sistema ir antrinė buitinio karšto vandens užpildymo sistema (buitinio karšto vandens pirmumas).

A237.2 / A337.2

B pavyzdys

Netiesiogiai prijungta sistema ir antrinė buitinio karšto vandens užpildymo sistema (buitinio karšto vandens pirmumas).

48

87H2053.15

S1

ECL 210 / 296 / 310

ECL Comfort 210/296/310 Taikymo raktas A247/A347

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpa, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Galimybė nustatyti kintamą buitinio karšto vandens pirmumą. Avarinio signalo funkcija, susieta su srauto temperatūra.

A247.1

A pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens užpildymo sistema (pasirenkamas buitinio karšto vandens pirmumas). Patalpos temperatūra pasiekiama naudojant ECA 30.

A247.1

B pavyzdys

S1

M2

S5

ECL 210 / 296 / 310

S3

P1

A1

Danfoss

Netiesiogiai prijungta šildymo sistema ir tiesiogiai prijungta buitinio

S4

S6

karšto vandens talpyklos šildymo sistema. (Valdomas kontūras ir pasirenkamas buitinio karšto vandens pirmumas). Patalpos temperatūra pa-

M1

S2

P2

S8

P3

siekiama naudojant ECA 30.

Danfoss

A247.1

A1

M2

S3

P1

S5

87H2054.15

C pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens sistema (pasirenkamas buitinio karšto vandens pirmumas). Patalpos temperatūra pasiekiama naudojant ECA 30.

49

S4

M1

S2

P2

S6

S8

P3

49

S1

87H2055.15

ECL 210 / 296 / 310

S1

87H2056.15

ECL 210 / 296 / 310

ECL Comfort 210/296/310 Taikymo raktas A247/A347

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpa, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Galimybė nustatyti kintamą buitinio karšto vandens pirmumą.Avarinio signalo funkcija, susieta su srauto temperatūra.

A247. 2

A pavyzdys

Netiesiogiai prijungta šildymo sistema su buitinio karšto vandens talpyklos užpildymo sistema ir iš anksto nustatyta užpildymo temperatūra. Patalpos temperatūra pasiekiama naudojant ECA 30.

A247. 2

Danfoss

P1

B pavyzdys

S5

Netiesiogiai prijungta šildymo sistema ir buitinio karšto vandens sistema. Iš anksto nustatyta buitinio karšto vandens talpyklos užpildymo temperatūra. Patalpos temperatūra pasiekiama naudojant ECA

S3

M2

S2

M1

S4

P2

B

P4

S6

A

P3

S8

30.

Danfoss

A247. 2

M2

S3

C pavyzdys

Netiesiogiai prijungta šildymo siste-

S5

ma ir buitinio karšto vandens sistema. Iš anksto nustatyta buitinio karšto vandens talpyklos užpildymo temperatūra. Pasirenkamas buitinio karšto

M1

S2

S4

P2

vandens pirmumas. Patalpos temperatūra pasiekiama naudojant ECA 30.

P1

S6

A

P3

S8

B

P4

50

A247. 3

S1

87H1394.12

ECL 210 / 296 / 310

S1

87H1395.11

ECL 210 / 296 / 310

A pavyzdys

Netiesiogiai prijungta šildymo sistema ir buitinio karšto vandens užpildymo sistema. Buitinio karšto vandens užpildymo sistema turi valdomą šildymo ir užpildymo temperatūrą ir pasirenkamą buitinio karšto vandens pirmumą. Patalpos temperatūra pasiekiama naudojant ECA 30.

A247. 3

B pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens užpildymo sistema. Buitinio karšto vandens talpyklos užpildymas pagal valdomą šildymo ir užpildymo temperatūrą ir pasirenka-

P1

S5

S3

M2

S2

M1

S4

P2

S7

B

P4

S6

A

S8

Danfoss

P3

mą buitinio karšto vandens pirmumą.

A247. 3

M2

S3

C pavyzdys

P1

S5

Danfoss

Netiesiogiai prijungta šildymo ir buitinio karšto vandens užpildymo sistema. Buitinio karšto vandens užpildymas su buitinio karšto vandens pirmumo funkcija. Patalpos temperatūra pasiekiama naudojant ECA 30.

S4

M1

S2

P2

S7

B

P4

S6

A

P3

S8

51

87H2057.11

S7

S1

87H1474.10

ECL 310

S7

ECL Comfort 210/296/310 Taikymo raktas A247/A347

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpa, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Galimybė nustatyti kintamą buitinio karšto vandens pirmumą. Aliarmo funkcija, susieta su srauto temperatūra.

A347.1

A pavyzdys

Netiesiogiai prijungta šildymo sistema ir buitinio karšto vandens užpildymo sistema (su buitinio karšto vandens pirmumo funkcija).

A347.1

S1

M2

S5

M1

S2

S1

M2

S5

ECL 310

A1

S3

P1

S4

B

P2

ECL 310

A1

S3

P1

S6

A

S8

Danfoss

P3

S7

Danfoss

87H1473.10

B pavyzdys

Netiesiogiai prijungta ir valdoma šildymo sistema. Valdoma buitinio karšto vandens talpyklos šildymo tempe-

M1

ratūra ir pasirenkamas buitinio karšto vandens pirmumas.

A347.1

S4

S2

P2

A1

M2

S3

P1

S5

S6

S8

P3

Danfoss

C pavyzdys

Netiesiogiai prijungta ir valdoma šildymo sistema. Valdoma buitinio karšto vandens talpyklos šildymo temperatūra ir pasirenkamas buitinio karšto vandens pirmumas.

M1

S2

S4

P2

S6

S8

P3

52

A347. 2

S1

87H1475.11

ECL 310

S7

A pavyzdys

Netiesiogiai prijungta šildymo sistema ir buitinio karšto vandens sistema. Buitinio karšto vandens užpildymas pagal tiesiogiai prijungtą ir iš anksto nustatytą užpildymo temperatūrą. Pasirenkamas buitinio karšto vandens pirmumas.

A347. 2

A1

P1

S5

Danfoss

B pavyzdys

Netiesiogiai prijungta šildymo siste-

S3

ma ir buitinio karšto vandens sistema. Buitinio karšto vandens talpyklos

M2

S2

užpildymo temperatūra yra iš anksto nustatyta.

M1

S4

P2

S9

B

P4

S6

A

P3

S8

53

S1

87H1476.11

ECL 310

S7

ECL Comfort 210/296/310 Taikymo raktas A247/A347

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpa, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Galimybė nustatyti kintamą buitinio karšto vandens pirmumą. Aliarmo funkcija, susieta su srauto temperatūra.

A347. 2

C pavyzdys

Netiesiogiai prijungta šildymo sistema ir buitinio karšto vandens sistema. Buitinio karšto vandens talpyklos užpildymo temperatūra yra iš anksto nustatyta. Pasirenkamas buitinio karšto vandens pirmumas.

A347. 3

A1

M2

S3

P1

S5

S4

M1

S2

S1

M2

P2

S3

S5

ECL 310

P1

S9

B

P4

A1

S6

A

S8

Danfoss

P3

Danfoss

87H1517.10

A pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens užpildymo sistema (pasirenkamas buitinio karšto vandens pirmumas).

M1

S2

S4

B

P2

S6

S8

A

S8

P3

54

ECL Comfort 210/296/310 Taikymo raktas A260

Srauto temperatūros reguliavimas 2 šildymo kontūruose su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 kontūras seka po 1 kontūro. Avarinio signalo funkcija, susieta su srauto temperatūra.

A260.1

A pavyzdys

Netiesiogiai prijungta šildymo sistema (įprastai, centralizuotas šildymas). 2 kontūras yra grindiniam šildymui.

A260.1

B pavyzdys

Netiesiogiai prijungta šildymo sistema (įprastai, centralizuotas šildymas). S7 yra impulsinis srauto ar energijos matavimo prietaisas.

A260.1

C pavyzdys

Netiesiogiai prijungta šildymo sistema (įprastai, centralizuotas šildymas). S7 yra impulsinis srauto ar energijos matavimo prietaisas.

55

ECL Comfort 210/296/310 Taikymo raktas A260

Srauto temperatūros reguliavimas 2 šildymo kontūruose su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 kontūras seka po 1 kontūro. Avarinio signalo funkcija, susieta su srauto temperatūra.

A260.1

D pavyzdys

Netiesiogiai prijungta šildymo sistema (įprastai, centralizuotas šildymas). 2 kontūras yra grindiniam šildymui.

A260.1

E pavyzdys

Tiesiogiai prijungtos šildymo sistemos (su katilais). 2 kontūras yra grindiniam šildymui.

A260.1

F pavyzdys

Tiesiogiai prijungtos šildymo sistemos (su katilais).

56

ECL Comfort 210/296/310 Taikymo raktas A266

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Srauto temperatūros valdymas buitinio karšto vandens kontūre. Grąžinamo srauto temperatūros apribojimas. Galimybė pasirinkti kintamą buitinio karšto vandens pirmumą. Pasirenkamas buitinio karšto vandens valdymas, susietas su buitinio karšto vandens srauto aptikimu. Avarinio signalo funkcija, susieta su srauto temperatūra.

A266.1

A pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens sistema (įprastai, centralizuotas šildymas). S7 yra impulsinis srauto ar energijos matavimo prietaisas.

A266.1

B pavyzdys

Tiesiogiai prijungta šildymo ir netiesiogiai prijungta buitinio karšto vandens sistema. S7 yra impulsinis srauto ar energijos matavimo prietaisas.

A266.1

S1

M2

ECL 210 / 296 / 310

S5

S2

A1

S3

P2

Danfoss

87H2144.14

C pavyzdys

Netiesiogiai prijungta šildymo sistema ir tiesiogiai prijungta buitinio karšto vandens talpyklos šildymo sistema.

S7

S4

M1

S6

P1

57

ECL Comfort 210/296/310 Taikymo raktas A266

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Srauto temperatūros valdymas buitinio karšto vandens kontūre. Grąžinamo srauto temperatūros apribojimas. Galimybė pasirinkti kintamą buitinio karšto vandens pirmumą. Pasirenkamas buitinio karšto vandens valdymas, susietas su buitinio karšto vandens srauto aptikimu. Avarinio signalo funkcija, susieta su srauto temperatūra.

A266.2

A pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens sistema su srauto jungikliu. S7 yra impulsinis srauto ar energijos matavimo prietaisas

A266.9

A pavyzdys

Netiesiogiai prijungta šildymo sistema ir buitinio karšto vandens sistema su slėgio davikliais ir aliarmo įvestimi

A266.10

A pavyzdys

Netiesiogiai prijungta šildymo sistema ir buitinio karšto vandens sistema. Antrinių kintamų grąžinamo srauto temperatūrų stebėsena ir universalus aliarmo jungiklis. S7 yra impulsinis srauto ar energijos matavimo prietaisas.

58

ECL 210 / 296 / 310

S1

ECL 210 / 296 / 310

S1

87H2165.12

ECL 210 / 296 / 310

S1

ECL Comfort 210/296/310 Taikymo raktas A275/A375

1 pakopos šildymo katilo šildymo sistemų srauto temperatūros reguliavimas su lauko oro įtakos kompensavimu. Vienas tiesioginis šildymo kontūras ir vienas maišymo kontūras. Cirkuliacinių siurblių valdymas, patalpos temperatūros valdymas ir kintamos grąžinamo srauto temperatūros apribojimas. Buitinio karšto vandens akumuliacinės talpos su integruotu šilumokaičiu temperatūros valdymas. Apsauga nuo užšalimo ir aliarmo funkcija. A275 programavimo rakte yra „ECL Comfort 310“ valdiklio papildomoms funkcijoms skirtos programos (sistemoms su keliais katilais).

A275.1

Danfoss

A1

S3

S7

87H2163.13

A pavyzdys

Šildymo kontūro katilo įjungimas ir išjungimas. * = Automatinis vožtuvas su gretšake.

A275.1

B pavyzdys

Šildymo kontūro katilo įjungimas ir išjungimas. Katilo kontūre įrengtas hidraulinis separatorius. * = Automatinis vožtuvas su gretšake.

P1

S5

B1

S3

P1

S5

B1

*

A1

*

1

Danfoss

87H2164.12

S7

1

A1

A275.2

A pavyzdys

S3

P1

S5

B1

*

Danfoss

S7

1

Šildymo kontūro katilo buitinio karšto vandens kontūro įjungimas ir išjungimas. Pasirenkamas buitinio karšto vandens pirmumas. * = Automatinis vožtuvas su gretšake.

P3

S6

2

59

87H2166.12

ECL 210 / 296 / 310

87H2168.12

ECL 210 / 296 / 310

S1

87H2167.12

ECL 210 / 296 / 310

S1

ECL Comfort 210/296/310 Taikymo raktas A275/A375

1 pakopos šildymo katilo šildymo sistemų srauto temperatūros reguliavimas su lauko oro įtakos kompensavimu. Vienas priklausomas šildymo kontūras ir vienas maišymo kontūras. Cirkuliacinių siurblių valdymas, patalpos temperatūros valdymas ir kintamos grąžinamo srauto temperatūros apribojimas. Buitinio karšto vandens akumuliacinės talpos su integruotu šilumokaičiu temperatūros valdymas. Apsauga nuo užšalimo ir aliarmo funkcija. A275 programavimo rakte yra programos, skirtos „ECL Comfort 310“ valdiklio papildomoms funkcijoms (sistemoms su keliais katilais).

S1

Danfoss

S7

1

2

A275.2

B pavyzdys

Šildymo kontūro katilo ir buitinio karšto vandens kontūro įjungimas ir išjungimas. Buitinio karšto vandens pirmumas. * = Automatinis vožtuvas su gretšake.

A1

S3

P1

S5

B1

P3/M1

*

S6

A1

Danfoss

A275.2

S3

S7

P1

*

C pavyzdys

S5

B1

Šildymo kontūro katilo ir buitinio karšto vandens kontūro įjungimas

S6

ir išjungimas. Pasirenkamas buitinio karšto vandens pirmumas. Katilo kontūre įrengtas hidraulinis separatorius.

A275.2

D pavyzdys

Šildymo kontūro katilo ir buitinio

S3

S5

B1

P3

A1

P1

*

karšto vandens kontūro įjungimas ir išjungimas. DHW pirmumas. Ka-

P3/M1

S6

tilo kontūre įrengtas hidraulinis separatorius. * = Automatinis vožtuvas su gretšake

1

2

Danfoss

S7

1

2

60

A275.3

A pavyzdys

Tiesioginio šildymo kontūro (1), maišymo kontūro (2) ir buitinio karšto vandens kontūro (3) katilo įjungimas ir išjungimas. Pasirenkamas buitinio karšto vandens pirmumas. * = Automatinis vožtuvas su gretšake.

A275.3

B pavyzdys

Tiesioginio šildymo kontūro (1), maišymo kontūro (2) ir buitinio karšto vandens kontūro (3) katilo įjungimas ir išjungimas. Dalinis buitinio karšto vandens pirmumas. * = Automatinis vožtuvas su gretšake.

A275.3

C pavyzdys

Tiesioginio šildymo kontūro (1), maišymo kontūro (2) ir buitinio karšto vandens kontūro (3) katilo įjungimas ir išjungimas. Buitinio karšto vandens pirmumas. * = Automatinis vožtuvas su gretšake.

61

ECL Comfort 210/296/310 Taikymo raktas A275/A375

1 pakopos šildymo katilo šildymo sistemų srauto temperatūros reguliavimas su lauko oro įtakos kompensavimu. Vienas priklausomas šildymo kontūras ir vienas maišymo kontūras. Cirkuliacinių siurblių valdymas, patalpos temperatūros valdymas ir kintamos grąžinamo srauto temperatūros apribojimas. Buitinio karšto vandens akumuliacinės talpos su integruotu šilumokaičiu temperatūros valdymas. Apsauga nuo užšalimo ir aliarmo funkcija. A275 programavimo rakte yra programos, skirtos „ECL Comfort 310“ valdiklio papildomoms funkcijoms (sistemoms su keliais katilais).

A275.3

D pavyzdys

Tiesioginio šildymo kontūro (1), maišymo kontūro (2) ir buitinio karšto vandens kontūro (3) katilo įjungimas ir išjungimas. Pasirenkamas buitinio karšto vandens pirmumas. Maišymo kontūras (2) valdomas ketureigiu maišymo vožtuvu. * = Automatinis vožtuvas su gretšake.

A275.3

E pavyzdys

Tiesioginio šildymo kontūro (1), maišymo kontūro (2) ir buitinio karšto vandens kontūro (3) katilo įjungimas ir išjungimas. Pasirenkamas buitinio karšto vandens pirmumas. Katilo kontūre įrengtas hidraulinis separatorius. * = Automatinis vožtuvas su gretšake.

A275.3

F pavyzdys

Katilo įjungimas ir išjungimas, maišymo kontūro valdymas ir buitinio karšto vandens valdymas. Pasirenkamas buitinio karšto vandens pirmumas. * = Automatinis vožtuvas su gretšake.

62

A275.3

87H2176.10

ECL 310

S1

①

B1

87H2178.10

ECL 310

S1

①

G pavyzdys

Tiesioginio šildymo kontūro (1), maišymo kontūro (2) katilo įjungimas ir išjungimas. * = Automatinis vožtuvas su gretšake.

A375.1

A1

S3

Danfoss

S7

A pavyzdys

B2

S5

P1

*

Vienas katilas su 2 degiklių įjungimo ir išjungimo valdymu šildymo kontūre. * = Automatinis vožtuvas su gretšake.

A375.1

S3

B pavyzdys

2 x Šildymo kontūro katilo įjungimas ir

B1

B2

S5

A1

P1

*

išjungimas. * = Automatinis vožtuvas su gretšake.

Danfoss

S7

63

ECL 310

①

87H2177.10

ECL 310

S1

①

87H2180.10

ECL 310

S1

①

ECL Comfort 210/296/310 Taikymo raktas A275/A375

1 pakopos šildymo katilo šildymo sistemų srauto temperatūros reguliavimas su lauko oro įtakos kompensavimu. Vienas priklausomas šildymo kontūras ir vienas maišymo kontūras. Cirkuliacinių siurblių valdymas, patalpos temperatūros valdymas ir kintamos grąžinamo srauto temperatūros apribojimas. Buitinio karšto vandens akumuliacinės talpos su integruotu šilumokaičiu temperatūros valdymas. Apsauga nuo užšalimo ir aliarmo funkcija. A275 programavimo rakte yra programos, skirtos „ECL Comfort 310“ valdiklio

A375.1

S1

Danfoss

87H2179.10

S7

C pavyzdys

Vienas katilas su 2 degiklių įjungimo ir išjungimo valdymu šildymo kontūre. Katilo kontūre įrengtas hidraulinis separatorius. * = Automatinis vožtuvas su gretšake.

A1

S3

P1

B2

S5

B1

*

A375.1

D pavyzdys

2 x šildymo kontūro katilo įjungimas ir išjungimas. Katilo kontūre įrengtas hidraulinis separatorius. * = Automatinis vožtuvas su gretšake.

A375.1

B1 B2

A1

S3

P1

S5

S3

*

A1

Danfoss

S7

Danfoss

E pavyzdys

Du katilai su 2 x degiklių įjungimo ir išjungimo valdymu šildymo kontūre. * = Automatinis vožtuvas su gretšake.

64

B2

B1

B4

B3

S5

P1

*

S7

A375.1

87H2181.10

ECL 310

S1

①

87H2182.10

S1

①

ECL 310

87H2186.10

S1

①

ECL 310

F pavyzdys

Iki 4 šildymo kontūre esančių katilų įjungimo ir išjungimo valdymas. * = Automatinis vožtuvas su gretšake.

A375.1

G pavyzdys

Iki 8 šildymo kontūre esančių katilų įjungimo ir išjungimo valdymas. * = Automatinis vožtuvas su gretšake.

B1 B4

B1 B8

S3

S5

S3

S5

+ ECA 32

A1

P1

*

A1

*

Danfoss

S7

Danfoss

S7

A375.1

+ ECA 32

S3

H pavyzdys

Iki 8 šildymo kontūre esančių katilų įjungimo ir išjungimo valdymas. Pirmasis katilas (didelio našumo) turi pir-

B1

B2

B8

S5

A1

P1

*

mumą. * = Automatinis vožtuvas su gretšake.

Danfoss

S7

65

87H2187.10

S1

①

ECL 310

87H2188.10

S1

ECL 310

87H2189.10

S1

ECL 310

②

①

③

ECL Comfort 210/296/310 Taikymo raktas A275/A375

1 pakopos šildymo katilo šildymo sistemų srauto temperatūros reguliavimas su lauko oro įtakos kompensavimu. Vienas priklausomas šildymo kontūras ir vienas maišymo kontūras. Cirkuliacinių siurblių valdymas, patalpos temperatūros valdymas ir kintamos grąžinamo srauto temperatūros apribojimas. Buitinio karšto vandens akumuliacinės talpos su integruotu šilumokaičiu temperatūros valdymas. Apsauga nuo užšalimo ir aliarmo funkcija. A275 programavimo rakte yra programos, skirtos „ECL Comfort 310“ valdiklio papildomoms funkcijoms (sistemoms su keliais katilais).

A375.1

Example i

Iki 8 šildymo kontūre esančių katilų įjungimo ir išjungimo valdymas. Pirmieji du katilai (didelio našumo) turi pirmumą. * = Automatinis vožtuvas su gretšake.

A375.2

B1

B2 B3

B1 B8

A1

+ ECA 32

S3

B8

S5

S3

S5

P1

+ ECA 32

*

A1

P1

*

Danfoss

S7

Danfoss

S7

①

A pavyzdys

Iki 8 šildymo kontūre ir buitinio karšto vandens kontūre esančių katilų įjungimo ir išjungimo valdymas.

+ ECA 32

M2

P3

A1

S4

P4

S2

* = Automatinis vožtuvas su gretšake.

A375.3

S3

A pavyzdys

Iki 8 tiesioginio šildymo kontūre (1), maišymo kontūre (2) ir buitinio karšto vandens kontūre (3) esančių katilų įjungimo ir išjungimo valdymas. Pasirenkamas buitinio karšto vandens pirmumas. * = Automatinis vožtuvas su gretšake.

66

B1 B8

P1

S5

*

P3

S6

②

P4

Danfoss

S8

S7

S6

A375.4

Danfoss

87H1544.10

P1

S7

*

ECL 310

+ ECA 32

A1

S1

S3

S5

B1

1

S9

V1

Danfoss

87H1545.10

P1

S7

*

ECL 310

S1

S3

S5

B1

S6

P3

P4

S8

S2

S4

M2

+ ECA 32

A1

1

2

3

P5

S9

V1

A pavyzdys

Katilo įjungimas ir išjungimas arba šildymo kontūro valdymas. S9 matuoja statinį slėgį. * = Automatinis vožtuvas su gretšake.

A375.5

A pavyzdys

Katilo įjungimas ir išjungimas arba moduliuojantis dviejų šildymo kontūrų ir vieno buitinio karšto vandens kontūro valdymas. S9 matuoja statinį slėgį. * = Automatinis vožtuvas su gretšake.

67

ECL Comfort 310 Taikymo raktas A319

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija, susieta su pažangiu akumuliacinės talpos temperatūros valdymu. Užpildymo siurblio (P2) valdymas pagal greitį, pagal 0-10 voltų ar impulso pločio moduliacijos (PWM) signalą. Nuo akumuliacinės talpos išleidimo apsaugo įdiegta programinė įranga. Skirtuminis slėgis (S9) palaikomas valdomo greičio cirkuliacinio siurblio (P3) pagalba (0–10 voltų ar PWM). Pasirenkama kintamos grąžinamo srauto temperatūros apribojimas. Relės išėjimas (X1) akumuliacinės talpos pašildymui pagal poreikį; S10 signalas nuotoliniam norimos srauto temperatūros nustatymui. Aliarmo funkcija, susieta su srauto temperatūromis.

A319.1

A pavyzdys

Netiesiogiai prijungta užpildymo sistema su 2 temperatūros jutikliais akumuliacinėje talpoje. Šildymo sistema tiesiogiai prijungta prie akumuliacinės talpos.

A319.2

A pavyzdys

Netiesiogiai prijungta užpildymo sistema su 2 temperatūros jutikliais akumuliacinėje talpoje. Šildymo sistema prijungta prie akumuliacinės talpos per maišymo vožtuvą.

68

ECL Comfort 310 Taikymo raktas A333

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Kintamos grąžinamo srauto temperatūros apribojimas. Vieno ar dviejų cirkuliacinių siurblių valdymas. Užpildymo vandeniu funkcija vienam ar dviems siurbliams ir vandens talpyklos valdymas. Slėgio ir temperatūros stebėsenos funkcijos. Aliarmo funkcija, susieta su srauto temperatūra, slėgiu ir cirkuliacinių siurblių veikimu.

A333.1

A pavyzdys

Netiesiogiai prijungta šildymo sistema su dviejų cirkuliacinių siurblių valdymu. Užpildymo vandeniu funkcija su dviejų siurblių valdymu.

A333.2

A pavyzdys

Netiesiogiai prijungta šildymo sistema su dviejų cirkuliacinių siurblių valdymu (įjungimas ir išjungimas, greičio valdymas). Užpildymo vandeniu funkcija su dviejų siurblių valdymu (įjungimas ir išjungimas, greičio valdymas). Užpildymo vandeniu talpyklos valdymas.

A333.3

A pavyzdys

Netiesiogiai prijungta šildymo sistema su dviejų cirkuliacinių siurblių valdymu (įjungimas ir išjungimas, greičio valdymas). Valdymo vožtuvo M1 valdymas (0–10 V). Užpildymo vandeniu funkcija su dviejų siurblių valdymu (įjungimas ir išjungimas, greičio valdymas). Užpildymo vandeniu talpyklos valdymas.

69

ECL Comfort 310 Taikymo raktas A361

87H2002.10

ECL 310

Srauto temperatūros reguliavimas 2 šildymo kontūruose su lauko oro temperatūros kompensacija. Kintamos grąžinamo srauto temperatūros apribojimas. Vieno ar dviejų cirkuliacinių siurblių valdymas kiekviename šildymo kontūre. Laisvai pasirenkamas srauto temperatūros reguliavimas, susietas su tiekiamo vandens temperatūra. Užpildymo vandeniu funkcija. Aliarmo funkcija, susieta su srauto temperatūra, slėgiu ir cirkuliacinių siurblių veikimu.

A361.1

A pavyzdys

Netiesiogiai prijungtos šildymo sistemos su dviejų siurblių valdymu ir vandens pripildymo funkcija.

A361.2

M1

M2

R6

S7

P

P1

S3

P2

S5

P4

S6

S10

V1

S4

V2

S8

P

P3

P5

S9

Danfoss

A pavyzdys

Netiesiogiai prijungta šildymo sistema su dviejų siurblių valdymu ir vandens pripildymo funkcija (tiekiamo srauto temperatūros matavimas suteikia didesnes valdymo / apribojimo galimybes).

70 70

ECL Comfort 310 Taikymo raktas A362

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija, susietas su pažangiu 2 pakopomis sujungtų šilumokaičių valdymu. Atsižvelgiama į valdymo vožtuvo charakteristikas, todėl srautas nenaudojamame šilumokaityje gali būti sustabdytas. Pasirenkamas kintamos grąžinamo srauto temperatūros apribojimas. Galima nustatyti grafiką atvirkštinei kaskadinei sistemai (HEX-1 - HEX-2 ir HEX-2 - HEX-1). Galima nepaisyti įėjimų HEX-1 ir HEX-2 paleidimui. Srauto / energijos apribojimui galima naudoti M-Bus signalą.

Naudojant 1, 2 ar 3 „ECL Comfort 310“ valdiklius (su A362 raktais), galima pakopomis sujungti iki 6 šilumokaičių; „ECL“ valdikliai sujungiami per ECL 485 šyną. Aliarmo funkcija susieta su srautu ir srauto temperatūra.

A362.1

A pavyzdys

Netiesiogiai prijungta sistema su 2 šilumokaičiais, valdomais 0–10 V valdymo vožtuvu (MCV). Kiekvienas šilumokaičio kontūras turi savo cirkuliacinį siurblį.

A362.1

B pavyzdys

Netiesiogiai prijungta sistema su 2 šilumokaičiais, valdomais 0–10 V valdymo vožtuvais. Vienas bendras cirkuliacinis siurblys.

A362.1

C pavyzdys

Netiesiogiai prijungta sistema su 2 šilumokaičiais, kiekvienas jų valdomais trieigiu vožtuvu su padėties indikatoriumi. Kiekvienas šilumokaičio kontūras turi savo cirkuliacinį siurblį, tačiau galima naudoti ir bendrą siurblį.

71

ECL Comfort 310 Taikymo raktas A362

A362.1

D pavyzdys

Netiesiogiai prijungta sistema su 2 šilumokaičiais, kiekvienas jų valdomais vienu trieigiu 0- 10 V valdymo vožtuvu su padėties indikatoriumi. Kiekvienas šilumokaičio kontūras turi savo cirkuliacinį siurblį, tačiau galima naudoti ir bendrą siurblį.

72

73

ECL Comfort 310 Taikymo raktas A367

S1

ECL 310

S1

ECL 310

S1

ECL 310

P2 / M3

Srauto temperatūros reguliavimas dviejuose šildymo kontūruose su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 kontūras seka po 1 kontūro. Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpykla, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Buitinio karšto vandens pirmumas. Avarinio signalo funkcija, susieta su srauto temperatūra.

Danfoss

87H2073.11

S9

S7

S6

S8

P3

A367.1

A pavyzdys

Netiesiogiai prijungta sistema su 2 šildymo kontūrais ir antrine buitinio karšto vandens talpykla su integruotu šilumokaičiu (pasirenkamas buitinio karšto vandens pirmumas).

A1

S4

M2

S2

S3

M1

S5

P5

P1

P2

Danfoss

87H2074.11

S9

S7

A367.1

A1

S4

M2

S2

P5

B pavyzdys

Netiesiogiai prijungta sistema su 2 šildymo kontūrais ir antrine prijungta buitinio karšto vandens talpykla su integruotu šilumokaičiu (buitinio karšto

M1

S5

vandens pirmumas).

A367.1

M2

S2

S3

P1

A1

S4

P5

S6

S8

P3

Danfoss

87H2075.11

S9

C pavyzdys

Netiesiogiai prijungta sistema su 2 šildymo kontūrais ir pirmine buitinio karšto vandens talpykla su integruotu šilumokaičiu (pasirenkamas buitinio karšto vandens pirmumas).

74

M1

P2 / M3

S3

P1

S5

S7

S6

S8

P3

A367.1

S1

ECL 310

S1

ECL 310

Danfoss

M2

A1

S4

P5

S2

87H2076.11

S9

D pavyzdys

Netiesiogiai prijungta sistema su 2 šildymo kontūrais (vienas prijungtas kaip antrinis kontūras) ir antrine buitinio karšto vandens talpykla su integruotu šilumokaičiu (pasirenkamas buitinio karšto vandens pirmumas).

A367.1

E pavyzdys

Netiesiogiai prijungta sistema su 2 šildymo kontūrais (vienas prijungtas kaip antrinis kontūras) ir pirmine buitinio karšto vandens talpykla su integruotu šilumokaičiu (Pasirenkamas buitinio karšto vandens pirmumas).

S7

S3

M1

S5

M1

S5

P2 / M3

P1

S6

S8

P3

P2

Danfoss

M2

S3

A1

S4

P5

S2

P1

87H2077.11

S9

S7

S6

S8

P3

75

ECL Comfort 310 Taikymo raktas A367

S1

ECL 310

P2 / M3

S1

ECL 310

S1

ECL 310

Srauto temperatūros reguliavimas dviejuose šildymo kontūruose su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 kontūras seka po 1 kontūro. Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpykla, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Buitinio karšto vandens pirmumas. Avarinio signalo funkcija, susieta su srauto temperatūra.

Danfoss

87H2078.11

(S7)

S6

P3

S8

A367. 2

A pavyzdys

Netiesiogiai prijungta sistema su 2 šildymo kontūrais ir antrine buitinio karšto vandens užpildymo sistema (pasirenkamas buitinio karšto vandens pirmumas).

A1

S4

M2

S2

P1

S3

M1

S5

P5

S9

P2

P4

Danfoss

87H2079.11

(S7)

A367. 2

A1

S4

M2

S2

P5

B pavyzdys

Netiesiogiai prijungta sistema su 2 šildymo kontūrais ir antrine buitinio karšto vandens užpildymo sistema

M1

S5

S3

P1

(buitinio karšto vandens pirmumas).

M2

A367. 2

S4

S2

S9

P4

A1

P5

S6

P3

S8

Danfoss

87H2080.11

(S7)

C pavyzdys

Netiesiogiai prijungta sistema su 2 šildymo kontūrais (vienas prijungtas kaip antrinis kontūras) ir antrine buitinio karšto vandens užpildymo sistema (pasirenkamas buitinio karšto vandens pirmumas).

76

(S7)

S3

M1

S5

P1

S9

P2

P4

S6

P3

S8

ECL Comfort 310 Taikymo raktas A368

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Kintamas grąžinamo srauto temperatūros apribojimas. Vieno ar dviejų cirkuliacinių siurblių valdymas. Laisvai pasirenkamas srauto temperatūros reguliavimas, susietas su tiekiamo vandens temperatūra. Užpildymo vandeniu funkcija vienam ar dviems siurbliams. Srauto temperatūros valdymas buitinio karšto vandens kontūre. Grąžinamo srauto temperatūros apribojimas. Galimybė pasirinkti kintamą buitinio karšto vandens pirmumą. Vieno ar dviejų cirkuliacinių siurblių valdymas.

A368.1

A pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens sistema su dviejų siurblių valdymu ir vandens pripildymo funkcija.

A368.2

A pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens sistema su dviejų siurblių valdymu ir vandens pripildymo funkcija (tiekiamo srauto temperatūros matavimas suteikia didesnes valdymo / apribojimo galimybes).

A368.3

A pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens sistema su dviejų siurblių valdymu ir vandens pripildymo funkcija. Slėgio matavimai sistemoje.

77

ECL Comfort 310 Taikymo raktas A368

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Kintamas grąžinamo srauto temperatūros apribojimas. Vieno ar dviejų cirkuliacinių siurblių valdymas. Laisvai pasirenkamas srauto temperatūros reguliavimas, susietas su tiekiamo vandens temperatūra. Užpildymo vandeniu funkcija vienam ar dviems siurbliams. Srauto temperatūros valdymas buitinio karšto vandens kontūre. Grąžinamo srauto temperatūros apribojimas. Galimybė pasirinkti kintamą buitinio karšto vandens pirmumą. Vieno ar dviejų cirkuliacinių siurblių valdymas. Aliarmo funkcija, susieta su srauto temperatūra, slėgiu ir cirkuliacinių siurblių veikimu.

A368.4

A pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens sistema su dviejų siurblių valdymu ir vandens pripildymo funkcija. Tiekiamo srauto temperatūros matavimai suteikia didesnes valdymo / apribojimo galimybes. Slėgio matavimai sistemoje.

A368.5

A pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens sistema su dviejų cirkuliacinių siurblių valdymu ir vandens pripildymo funkcija su tūrio matavimu. Antrinio kontūro grąžinamo srauto temperatūrų stebėsena. Slėgių stebėsena.

A368.6

A pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens sistema su dviejų cirkuliacinių siurblių valdymu ir vandens pripildymo funkcija. Antrinio kontūro grąžinamo srauto temperatūrų stebėsena. Slėgių stebėsena šildymo kontūre.

78

S1

87H2097.11

ECL 310

S1

ECL 310

S1

87H2099.11

ECL 310

ECL Comfort 310 Taikymo raktas A376

Srauto temperatūros reguliavimas dviejuose šildymo kontūruose su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 kontūras seka po 1 kontūro. Srauto temperatūros valdymas buitinio karšto vandens kontūre. Grąžinamo srauto temperatūros apribojimas. Galimybė pasirinkti kintamą buitinio karšto vandens pirmumą. Pasirenkamas buitinio karšto vandens temperatūros valdymas, susietas su buitinio karšto vandens srauto aptikimu. Aliarmo funkcijos susietos su srauto temperatūromis, slėgiais ir papildoma aliarmo įvestimi. Pasirenkamas valdymo vožtuvų valdymas analoginiu signalu (0–10 voltų).

A376.1

A pavyzdys

Netiesiogiai prijungta šildymo sistema ir buitinio karšto vandens sistema (įprastai centralizuotas šildymas).

A376.1

B pavyzdys

Netiesiogiai prijungta šildymo sistema ir buitinio karšto vandens sistema (įprastai, centralizuotas šildymas). 2 šildymo kontūras prijungtas kaip antrinis 1 šildymo kontūro kontūras. Taip pat 2 šildymo kontūras gali būti grindinio šildymo kontūras.

A1

S3

M2

S5

M3

S10

M1

S6

S3

M2

S5

S4

M1

S6

P2

S9

P3

S4

P1

A1

P2

M3

S9

P3

S10

P1

Danfoss

S2

1

S7

2

3

Danfoss

87H2098.11

S2

1

S7

2

3

A376.2

M2

S5

M3

S10

S3

S9

A1

P2

P3

Danfoss

(S2)

1

(S2)

2

A pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens sistema su srauto jungikliu (buitinio karšto vandens šildymas pagal poreikį).

S7

M1

S6

S4

3

S8

P1

79

ECL Comfort 310 Taikymo raktas A376

S1

ECL 310

S1

ECL 310

Srauto temperatūros reguliavimas dviejuose šildymo kontūruose su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 kontūras seka po 1 kontūro. Srauto temperatūros valdymas buitinio karšto vandens kontūre. Grąžinamo srauto temperatūros apribojimas. Galimybė pasirinkti kintamą buitinio karšto vandens pirmumą. Pasirenkamas buitinio karšto vandens valdymas, susietas su buitinio karšto vandens srauto aptikimu. Aliarmo funkcijos susietos su srauto temperatūromis, slėgiais ir papildoma aliarmo įvestimi. Pasirenkamas valdymo vožtuvų valdymas analoginiu signalu (0–10 voltų).

Danfoss

(S2)

1

(S2)

2

3

A376.2

B pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens sistema su srauto jungikliu (buitinio karšto vandens šildymui pagal poreikį). 2 šildymo kontūras prijungtas kaip antrinis 1 šildymo kontūro kontūras. 2 šildymo kontūras taip pat gali būti naudojamas grindiniam šildymui.

A1

S3

M2

S5

M3

S7

M1

S6

S4

S8

P2

S9

P3

S10

P1

87H2100.11

Danfoss

A376.3

M2

S5

A

A pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens sistema (įprastai, centralizuotas šildymas). Valdymo vožtuvai valdomi analoginiais signalais (010 V).

A376.3

M3

S10

A

M1

S6

A

+ ECA 32

S3

S9

S4

A1

P2

P3

P1

A1

B pavyzdys

87H2101.11

S2

1

S7

2

3

1

Netiesiogiai prijungta šildymo ir buitinio karšto vandens sistema (įprastai, centralizuotas šildymas). Valdymo vožtuvai valdomi analoginiais signalais (0-

2

10 V). 2 šildymo kontūras prijungtas kaip antrinis 1 šildymo kontūro kontūras. 2 šildymo kontūras taip pat gali būti naudojamas kaip grindinio šildy-

3

mo kontūras.

80

A376.4

S1

ECL 310

Danfoss

A1

S3

M2

S5

P2

87H1430.11

S2

1

A pavyzdys

Netiesiogiai prijungta sistema su 1 šildymo kontūru, 1 tiesiogiai prijungtu buitinio karšto vandens šildymo kontūru ir 1 tiesiogiai prijungtu buitinio karšto vandens šildymo kontūru su srauto jungikliu (buitinio karšto vandens šildymas pagal poreikį).

A376.9

A pavyzdys

Netiesiogiai prijungta šildymo sistema ir buitinio karšto vandens sistema su slėgio davikliais ir aliarmo įvestimi (dažniausiai skirta centralizuotam šildymui).

S9

M3

S10

S7

M1

S4

S6

S8

P3

P1

2

3

81

S1

87H2104.11

ECL 310

ECL Comfort 310 Taikymo raktas A376

Srauto temperatūros reguliavimas dviejuose šildymo kontūruose su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 kontūras seka po 1 kontūro. Srauto temperatūros valdymas buitinio karšto vandens kontūre. Grąžinamo srauto temperatūros apribojimas. Galimybė pasirinkti kintamą buitinio karšto vandens pirmumą. Pasirenkamas buitinio karšto vandens valdymas, susietas su buitinio karšto vandens srauto aptikimu. Aliarmo funkcijos susietos su srauto temperatūromis, slėgiais ir papildoma aliarmo įvestimi. Pasirenkamas valdymo vožtuvų valdymas analoginiu signalu (0–10 voltų).

A376.9

B pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens sistema su slėgio davikliais ir aliarmo įvestimi (dažniausiai naudojama centralizuotam šildymui). 2 šildymo kontūras prijungtas kaip antrinis 1 šildymo kontūro kontūras. 2 šildymo kontūras taip pat gali būti naudojamas kaip grindinio šildymo kontūras.

A376.10

S12

S15S8 S16

A1

+ ECA 32

S3

M2

S5

S11

S4

M1

(S6)

M3

S6

P2

S7

S2

S9

P3

S14

S10

P1

Danfoss

1

2

3

A pavyzdys

Netiesiogiai prijungta šildymo sistema ir buitinio karšto vandens sistema su slėgio davikliais ir aliarmo įvestimi (dažniausiai skirta centralizuotam šildymui). Antrinio kontūro grąžinamo srauto temperatūrų stebėsena.

82

ECL Comfort 310 Taikymo raktas A377

S1

87H1521.10

ECL 310

S1

87H1522.10

ECL 310

S1

ECL 310

Srauto temperatūros reguliavimas dviejuose šildymo kontūruose su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 kontūras seka po 1 kontūro. Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpykla, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Buitinio karšto vandens pirmumas. Laisvai pasirenkamas buitinio karšto vandens šildymo temperatūros valdymas. Aliarmo funkcija, susieta su srauto temperatūra.

A377.1

A pavyzdys

Netiesiogiai prijungtos šildymo sistemos ir buitinio karšto vandens užpildymo sistema (su buitinio karšto vandens pirmumo funkcija).

A377.1

B pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens užpildymo sistema (pasirenkamas buitinio karšto vandens pirmumas). 2 šildymo kontūras prijungtas kaip antrinis 1 šildymo kontūro kontūras. Taip pat 2 šildymo kontūras gali būti grindinio šildymo kontūras.

A1

S4

M3

S2

M2

S5

M1

S10

M2

S5

M1

S10

P5

S3

P2

S9

B

P4

M3

S3

A1

S4

P5

S2

P2

S9

B

P4

S6

A

P3

S8

S6

A

P3

S8

Danfoss

A377.1

M3

C pavyzdys

A1

S4

P5

87H2145.13

Netiesiogiai prijungtos šildymo sistemos ir buitinio karšto vandens užpil-

S2

S3

dymo sistema su pakaitinimo kontūro

(S9)

P2

S6

A

P3

S8

B

P4

83

valdymu ir pasirenkamu buitinio karšto vandens pirmumu. 2 šildymo kontūras prijungtas kaip antrinis 1 šildymo kontūro kontūras. 2 šildymo kontūras taip pat gali būti naudojamas grindiniam šildymui.

M2

S5

S9

M1

S10

P1

87H2141.12

ECL 310

S1

87H2143.12

ECL Comfort 310 Taikymo raktas A377

Srauto temperatūros reguliavimas dviejuose šildymo kontūruose su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 kontūras seka po 1 kontūro. Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpykla, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Buitinio karšto vandens pirmumas. Laisvai pasirenkamas buitinio karšto vandens šildymo temperatūros valdymas. Aliarmo funkcija, susieta su srauto temperatūra.

A377. 2

A pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens užpildymo sistema (pasirenkamas buitinio karšto vandens pirmumas). Taip pat 2 šildymo kontūras gali būti grindinio šildymo kontūras. Buitinio karšto vandens talpyklos užpildymo temperatūra yra pritaikoma ir iš anksto nustatyta.

A377. 2

B pavyzdys

Netiesiogiai prijungta šildymo ir buitinio karšto vandens užpildymo sistema (pasirenkamas buitinio karšto vandens pirmumas). 2 šildymo kontūras prijungtas kaip antrinis 1 šildymo kontūro kontūras. Taip pat 2 šildymo kontūras gali būti grindinio šildymo kontūras. Buitinio karšto vandens talpyklos užpildymo temperatūra yra pritaikoma ir iš anksto nustatoma.

S1

A1

S4

M3

S2

S3

M2

S5

S3

M2

S5

P5

P2

M1

S9

P1

M3

S4

S2

M1

S9

P1 P4

S10

B

P4

A1

P5

P2

S10

B

S6

A

P3

S8

S6

A

P3

S8

Danfoss

84

S1

87H1516.10

ECL 310

A377. 2

S1

87H2142.12

ECL 310

C pavyzdys

Netiesiogiai prijungta sistema su šildymo kontūru ir buitinio karšto vandens užpildymo kontūrų su iš anksto nustatyta užpildymo temperatūra. Pasirenkamas buitinio karšto vandens pirmumas.

M3

S2

S3

M2

S5

M1

S9

P1

A1

S4

P5

S10

B

P4

S6

A

P3

S8

Danfoss

A377. 3

A1

S4

M3

S2

P5

S3

A pavyzdys

Netiesiogiai prijungtos šildymo siste-

M2

S5

mos ir pažangi buitinio karšto vandens užpildymo sistema (pasirenkamas buitinio karšto vandens pirmumas). Grąžinamo srauto temperatūros buitinio

M1

S10

karšto vandens stebėsena.

P2

S9

B

P4

S6

S8

A

P3

85

ECL Comfort 310 Taikymo raktas A390

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 / 3 kontūras seka po 1 kontūro. Pasirenkamas valdymo vožtuvų valdymas analoginiu signalu (0–10 voltų) (tik A390.2). Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpykla, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Pasirenkamas buitinio karšto vandens pirmumas. 3 vėsinimo kontūrų srauto temperatūros valdymas su patalpos temperatūros kompensacija ir grąžinamo srauto temperatūros apribojimu. Vėsinimo kontūrai veikia autonomiškai lygiagrečiai arba 2 ir 3 kontūras seka po 1 kontūro. Aliarmo funkcija, susieta su srauto temperatūra.

A390.1

A pavyzdys

3 netiesiogiai prijungtos šildymo sistemos.

A390.1

B pavyzdys

3 tiesiogiai prijungtos šildymo sistemos.

A390.1

C pavyzdys

3 netiesiogiai prijungtos šildymo sistemos. Du šildymo kontūrai yra antriniai.

86

A390.3, A390.11, A390.12 ir A390.13 subtipuose yra išėjimai trieigiam valdymo vožtuvui ir 0-10 V išėjimai.

A390.2

A pavyzdys

3 netiesiogiai prijungti šildymo kontūrai. Valdymo vožtuvų pavaros valdomos 0-10 V signalu.

A390.3

A pavyzdys

3 netiesiogiai prijungti vėsinimo kontūrai. Patalpų vėsinimui galima naudoti vėdinimo įrenginį.

A390.3

B pavyzdys

3 netiesiogiai prijungti vėsinimo kontūrai. Du vėsinimo kontūrai yra antriniai. Patalpų vėsinimui galima naudoti vėdinimo įrenginį.

87

ECL Comfort 310 Taikymo raktas A390

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 / 3 kontūras seka po 1 kontūro. Pasirenkamas valdymo vožtuvų valdymas analoginiu signalu (0–10 voltų) (tik 3 šildymo kontūruose). Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpykla, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Pasirenkamas buitinio karšto vandens pirmumas. 3 vėsinimo kontūrų srauto temperatūros valdymas su patalpos temperatūros kompensacija ir grąžinamo srauto temperatūros apribojimu. Vėsinimo kontūrai veikia autonomiškai lygiagrečiai arba 2 ir 3 kontūras seka po 1 kontūro. Aliarmo funkcija, susieta su srauto temperatūra.

A390.11

A pavyzdys

Trys nepriklausomi šildymo kontūrai. Šildymo kontūrai yra netiesiogiai prijungti. 4 buitinio karšto vandens užpildymo kontūras suderintas su 1 kontūru. Pasirenkamas buitinio karšto vandens pirmumas.

A390.11

B pavyzdys

Trys nepriklausomi šildymo kontūrai. Šildymo kontūrai yra netiesiogiai prijungti. 4 buitinio karšto vandens šildymo kontūras suderintas su 1 kontūru.

A390.11

C pavyzdys

Trys nepriklausomi šildymo kontūrai. Šildymo kontūrai yra netiesiogiai prijungti. 4 buitinio karšto vandens šildymo kontūras suderintas su 1 kontūru. Buitinio karšto vandens pirmumas.

88

S1

87H2139.12

ECL 310

A390.3, A390.11, A390.12 ir A390.13 subtipuose yra išėjimai trieigiam valdymo vožtuvui ir 0-10 V išėjimai.

A390.11

D pavyzdys

Šildymo kontūrai yra netiesiogiai prijungti. Du šildymo kontūrai yra antriniai pirmam šildymo kontūrui. 4 buitinio karšto vandens šildymo kontūras suderintas su 1 kontūru. Buitinio karšto vandens pirmumas.

A390.11

E pavyzdys

Trys nepriklausomi ir netiesiogiai sujungti šildymo kontūrai. 4 buitinio karšto vandens kontūras yra tiesiogiai šildomas.

A1

A390.12

M3

S2

S4

P5

S3

Danfoss

A pavyzdys

Du netiesiogiai prijungti šildymo kontūrai. Vienas pažangus buitinio karšto vandens užpildymo kontūras. Pasirenkamas buitinio karšto vandens pirmumas.

M2

S5

S9

M1

S10

P1

P2

S7

B

P4

S6

A

P3

S8

89

S1

87H2140.12

ECL Comfort 310 Taikymo raktas A390

Srauto temperatūros reguliavimas šildymo kontūre su lauko oro temperatūros kompensacija. Patalpos temperatūros kompensacija ir kintamos grąžinamo srauto temperatūros apribojimas. Šildymo kontūrai veikia autonomiškai lygiagrečiai arba 2 / 3 kontūras seka po 1 kontūro. Pasirenkamas valdymo vožtuvų valdymas analoginiu signalu (0–10 voltų) (tik 3 šildymo kontūruose). Pažangus buitinio karšto vandens kontūro temperatūros reguliavimas sistemose su karšto vandens talpykla, tiesioginio kaitinimo ar užpildymo sistemose. Grąžinamo srauto temperatūros apribojimas. Pasirenkamas buitinio karšto vandens pirmumas. 3 vėsinimo kontūrų srauto temperatūros valdymas su patalpos temperatūros kompensacija ir grąžinamo srauto temperatūros apribojimu. Vėsinimo kontūrai veikia autonomiškai lygiagrečiai arba 2 ir 3 kontūras seka po 1 kontūro. Aliarmo funkcija, susieta su srauto temperatūra.

A390.12

B pavyzdys

Du netiesiogiai prijungti šildymo kontūrai. 2 šildymo kontūras yra antrinis 1 šildymo kontūro kontūras. Vienas pažangus buitinio karšto vandens užpildymo kontūras.

A390.13

ECL 310

M3

S3

M2

S5

S9

M1

S10

P1

A1

S4

P5

S2

P2

S7

B

P4

S6

A

P3

S8

Danfoss

A pavyzdys

Du netiesiogiai prijungti šildymo kontūrai ir vienas buitinio karšto vandens užpildymo kontūras. Pastovus buitinio karšto vandens užpildymo pirmumas.

A390.13

B pavyzdys

Du netiesiogiai prijungti šildymo kontūrai ir vienas buitinio karšto vandens šildymo kontūras. Pastovus buitinio karšto vandens užpildymo pirmumas.

90

ECL Comfort Pavaldumo sistemos

Pavyzdys, kuriuo demonstruojamas ryšis tarp „ECL 210 / 296 / 310“ modelių, naudojant „ECL 485“ šyną. Reikalingas tik vienas lauko oro temperatūros jutiklis, prijungtas prie pagrindinio prietaiso. Per „ECL 485“ šyną pagrindinis prietaisas kitiems pavaldiems „ECL 210 / 296 / 310“ prietaisams perduoda:

- Lauko oro temperatūros signalą

- Laiką ir datą

- Duomenis apie buitinio karšto vandens šildymo procesus

1 pavaldumo sistema

Šiame pavyzdyje pagrindiniu laikomas prietaisas su A266 raktu. Pavaldūs (valdomieji) prietaisai – su A237 ir A260 raktais.

91

Pavyzdys, kuriame „ECL 210 / 296 / 310“ yra pagrindinis prietaisas, valdantis pagrindinį šilumos tiekimą. Lauko oro temperatūros signalas, laikas, data ir duomenys apie karšto vandens šildymo procesus siunčiami pavaldiems prietaisams (kitiems „ECL 210 / 296 / 310“). Pavaldieji prietaisai su įvestu adresu gali persiųsti duomenis apie pageidautiną kiekvieno kontūro srauto temperatūrą pagrindiniam prietaisui. Pagrindinis prietaisas užtikrina pavaldžiųjų prietaisų reikalavimų įvykdymą. Galima nustatyti, kad kiekvienas pavaldžiam prietaisui priskirtas kontūras būtų uždaromas, kuomet pagrindiniam prietaisui priskirtame kontūre vyksta buitinio karšto vandens šildymo procesai, taip siekiant užtikrinti buitinio karšto vandens šildymo pirmumą.

2 pavaldumo sistema

Šiame pavyzdyje pagrindiniu laikomas prietaisas su A230 raktu. Pavaldūs (valdomieji) prietaisai – su A260 ir A247 raktais.

92

ECL Comfort Kodai

„ECL Comfort“ valdikliai

Tipas Paskirtis Kodas

ECL Comfort 110

ECL Comfort 110 su laikmačio

programa

ECL Comfort 110 su laikmačio

programa

ECL Comfort 210

ECL Comfort 210B

ECL Comfort 296

ECL Comfort 310

ECL Comfort 310B

Universali techninė įranga - 230 V kintamoji srovė (pagrindas komplekte)

Universali techninė įranga - 24 V kintamoji srovė (pagrindas komplekte)

Universali techninė įranga - 230 V kintamoji srovė (pagrindas komplekte)

Universali techninė įranga - 24 V kintamoji srovė (pagrindas komplekte)

Universali techninė įranga - 230 V kintamoji srovė (Komplekte nėra pagrindo).

Universali techninė įranga - 230 V kintamoji srovė (Komplekte nėra pagrindo). Be ekrano ir reguliavimo rankenėlės. Reikalingas nuotolinio valdymo blokas, ECA 30 ar ECA 31.

Universali techninė įranga - 230 V kintamoji srovė (Komplekte nėra pagrindo). Matmenys (I x A ): 144 x 96 mm

Universali techninė įranga - 230 V kintamoji srovė (Komplekte nėra pagrindo).

Universali techninė įranga - 24 V kintamoji srovė (Komplek te nėra pagrindo).

Universali techninė įranga - 230 V kintamoji srovė (Komplekte nėra pagrindo). Be ekrano ir reguliavimo rankenėlės. Reikalingas nuotolinio valdymo blokas, ECA 30 ar ECA 31.

08 7B1261

08 7B1251

087B1262

08 7B1252

087H3020

087H3030

087H3000

087H3040

087H3044

087H3050

„ECL Comfort“ priedai

Tipas Paskirtis Kodas

ECL Comfort 210/210 B pagrindas Tvirtinimui ant sienos ar DIN bėgelio (35 mm). 087H3220

ECL Comfort 296 pagrindas Tvirtinimui ant sienos ar DIN bėgelio (35 mm). 087H3240

ECL Comfort 296 skydelio komplektas

ECL Comfort 310/310 B pagrindas

ECA 30

ECA 31

ECA 30/31 rinkinys tvirtinimui priekinėje plokštės dalyje

ECA 32

ECA 35

ECA 99 230 V kintamoji srovė į 24 V kintamosios srovės transformatorių (35 VA). 087B 1156

ECA 110 Laikmačio modulis, skirtas ECL Comfort 110 (087B1251 ir 087B1261) 08 7B1248

DLG

Tvirtinimui išpjovoje (138 x 92 mm). Yra 2 gnybtų blokai ir spaustukai.

Tvirtinimui ant sienos ar DIN bėgelio (35 mm). Yra vietos išplėtimo moduliui ECA 32 ar ECA 35. ECL Comfort 210 galima tvirtinti prie ECL Comfort 310 pagrindo (atnaujinimams ateityje).

Nuotolinio v aldymo blokas ECL 210 / 210 B / 296 / 310 / 310 B valdikl iams su integruotu patalp os temperatūros jutikliu. Galimybė prijungti išorinį patalpos temperatūros jutiklį (komplek te yra pagrindas tvirtinimui ant sienos).

Nuotolinio v aldymo blokas ECL 210 / 210 B / 296 / 310 / 310 B valdikliams su integruo tu patalpos temperatūros jutikliu ir drėgmės jutikliu. Galimybė prijungti išorinį pat alpos temperatūros jutiklį. Pagrindas komplekte.

Montavimui išpjovoje. Dydis 144 x 96 mm, išpjova 138 x 92 mm. 087H3236

Vidinis įėjimo ir išėjimo plėtinio modulis, skirtas ECL Comfort 310. Analoginiai išėjimai. Skirtas įstatyti į ECL 310 pagrindą.

Vidinis įėjimo ir išėjimo plėtinio modulis, skirtas ECL Comfort 310. Analoginiai ir PWM išėjimai. Skirtas įstatyti į ECL 310 pagrindą.

„Danfoss Link Gateway“. Ryšiui t arp ECL Comfort 110 ir „Danfoss Living Connect“ termostatų.

087H3242

087H3230

087H3200

087H3201

087H3202

087H3205

087H3241

93

ECL Comfort Kodai

„ECL Comfort 110“ instrukcijos

Tipas Anglų Danų Švedų

116 087B 8151 0 87B8153 087B 8155

130 087B8152 08 7B815 4 087B8156

Termostatai su saugos funkcija

Tipas Paskirtis Kodas

ST-1

ST-2

Jutiklio

kišenėlė

Termostatas (TR) ir saugos temperatūros valdiklis (STW) su automatiniu atstatymu

Termostatas (TR) ir saugos temperatūros ribotuvu (STW) su rankiniu atstatymu

Skirta ST-1 ir ST-2 0 87N1201

087N1050

087N1051

„ECL Comfort“ valdikliams skirti temperatūros jutikliai

Tipas Paskirtis Kodas

ESMT

ESM-10

ESM-11

Lauko temperatūros jutiklis

Patalpos temperatūros jutiklis

Vamzdžio paviršiaus temperatūros jutiklis

08 4N1012

087B 1164

087B 1165

ES MB-12

ESMC

ESMU-100

ESMU-250

ESMU -100

ESMU-250

Pocket 100 mm

Pocket 250 mm

Pocket 100 mm

Pocket 250 mm

Universalus temperatūros jutiklis su 2,5 m kabeliu

Vamzdžio paviršiaus temperatūros jutiklis

Panardinamas jutiklis, 100 mm, varinis

Panardinamas jutiklis, 250 mm, varinis

Panardinamas jutiklis, 100 mm, nerūdijantysis plienas

Panardinamas jutiklis, 250 mm, nerūdijantysis plienas

Nerūdijant ysis plienas, skirta ESMU-100, varinis

Nerūdijant ysis plienas, skirta ESMU-250, varinis

Nerūdijant ysis plienas, skirta ESMB-12

087B 1184

087N 00 11

087B1180

087B 1181

087B 1182

087B 1183

087B 1190

087B 1191

087B 1192

087B1193

94

ECL Comfort Priedai

Skirtuminio slėgio jungiklis ir slėgio jungikliai

Tipas Skirtuminio slėgio diapazonas Elektros kontakto tipas Kodas

Diferencinio slėgio jungiklis, „Danfoss“ RT 262A

Slėgio jungiklis BCP

Slėgio jungiklis KPI 35

* priklauso nuo taikymo (valdymas, ribotuvas) ir slėgio diapazono

0,1–1, 5 baro

- SPDT - auksas

0,2–8 barai SPDT - sidabras / auksas

Palyginimas

ECL 110 ECL 210 ECL 296 ECL 310

Srauto / energijos ribojimas

M-bus

TCP / IP (Internetas)

24 V kintamoji srove

Įėjimai, temp. jutiklis (Pt 1000)

Įėjimai, 0-10 V

X

Maks. 4 Maks. 8 Maks. 8

SPDT – sidabras SPDT - auksas, pagal pareikalavimą

X X

X

Maks. 2 Maks. 2

017D002566 (sidabras)

*

060-121766 (sidabras) 060-504766 (auksas)

X

Maks . 10

Maks. 4

Įėjimai, skaitmeniniai

Įėjimai, ECA 32

Įėjimai, ECA 35

Impulso įėjimai, ECA 32 / 35 2

Išėjimai, 0-10 V 3 (ECA 32 / 35)

Išėjimai, PWM 4 (ECA 35)

Reliniai išėjimai, maks.

Relės išėjimai, ECA 32 / 35 4 (2 x CO ir 2 x NC)

Integravimas su Danfoss Link

Matmenys, priekis (I x A mm)

Pasirenkamas tvirtinimas dėžutėje

TM

1 4 4

DLG

148 x 104 220 x 110 144 x 96

taip ne taip

Maks. 2 Maks. 2

Maks. 4

Maks. 6 (Pt 1000 / skaitmen-

inis / 0-10 V)

Maks. 2 (Pt 1000 / skaitmen-

inis / 0-10 V)

6

220 x 110

ne

95

ECL Comfort taikymo raktai ir kalbos

ECL Comfort 210 + 296 + 310 Taikymo raktai

Taikymo tipas Kodas

A214, taip pat apima A314 0 87H3811

A217, taip pat apima A317 087H3807

A230 087H3802

A231, taip pat apima A331 087H3805

A232, taip pat apima A332 087H 3812

A237, taip pat apima A337 087H3806

A247, taip pat apima A347 087H3808

Taikymo raktai Galimos kalbos

Kalbos

Bulgarų Italų

Kroatų Latvių

Čekų Lietuvių

Danų Lenkų

Olandų Rumunų

Anglų Rusų

Estų Serbų

A260 087H3801

A266 087H3800

A275, taip pat apima A375 087H3814

A319 087H3847

A333 087H 3818

A361 087H3804

A362 087H3845

A367 0 87H3813

A368 087H3803

A376 087H3810

Suomių Slovakų

Prancūzų Slovėnų

Vokiečių Ispanų

Vengrų Švedų

Apsilankykite

www.ecl.doc.danfoss.com

Ir raskite visą susijusią dokumentaciją apie

„ECL Comfort“ seriją

A377 087 H3817

A390 087H3 815

96

Efektyvu ir paprasta

„ECL Comfort“ valdikliai veikia kaip išmanūs šildymo sistemos centrai ar centralizuoto šildymo stotys. „ECL Comfort“ valdiklis sukurtas atsižvelgiant į jūsų poreikius ir apima daugybę funkcijų, kurios leidžia užtikrinti sistemos efektyvumą.

Išmanus ryšys

„ECL Comfort 296 ir 310“ siūlo moderniausias ryšio sąsajas, tokias kaip Modbus, M-Bus ir USB techninei patikrai atlikti. „ECL Comfort 310“ taip pat galima išplėsti naudojant ECA 32 modulį.

Automatinis karšto vandens kontūro parametrų nustatymas

Su pažangia „ECL Auto Tuning“ automatinio derinimo funkcija buitinio karšto vandens ruošimo nustatymus galima automatiškai sukonfigūruoti ir optimizuoti, užtikrinant aukščiausią komforto lygį ir papildomai sumažinant energijos sąnaudas.

Tap Water T (°C)

Greitas įdiegimas

Patobulintos kabelių jungtys ir daugiau vietos laidams užtikrina greitą ir paprastą „ECL Comfort“ valdiklio diegimą.

Ilgesnis tarnavimo laikas

ECL Comfort“ valdikliuose yra unikali variklio apsauga, kuri apsaugo nuo sistemos nestabilumų, ir apsaugo pavaras ir valdymo vožtuvus nuo bereikalingo veikimo. Tai užtikrina iki 25 % ilgesnį šių komponentų tarnavimo laiką.

97

Paprasta sąsaja

„ECL Comfort“ valdiklis turi didelį grafinį ekraną su foniniu apšvietimu. Intuityvus valdymas, pasukama / paspaudžiama rankenėlė ir diegimo vedlys.

97

ECL – paprasta ir efektyvu

„Danf taikoma jau užsak ir Danf

Prieiga prie ECL valdiklių naudojant kompiuterį arba išmanųjį telefoną

„ECL Comfort 310“ elektroniniam valdikliui skirta „ECL Portal“ programa – tai paprastai naudojamas SCADA įrankis, skirtas centralizuoto šildymo sistemai valdyti. „ECL Portal“ leidžia atlikti aptarnavimą, eksploatavimą ir techninę priežiūrą tiesiogiai jūsų kompiuteryje arba išmaniajame telefone, kur bebūtumėte.

Kelkite techninės priežiūros lygį ir mažinkite išlaidas naudodamiesi prieigos ir valdymo visą parą galimybėmis, gaukite išsamią energijos sunaudojimo duomenų, temperatūros ir srauto apžvalgą. Rezultatas – optimalus našumas ir mažesnės energijos sąnaudos.

Reali nauda, realus taupymas

Naudodami „ECL Portal“ galite:

• Didinti sistemos našumą ilgalaikėje perspektyvoje

• Kelti energijos naudojimo supratimo ir skaidrumo lygį

• Pakelti techninės priežiūros lygį ir sutrumpinti reagavimo į avarines padėtis laiką

• Šalinti trikdžius nevykdami į šildymo sistemos vietą

Daugiau informacijos rasite apsilankę www.ecl.portal.danfoss.com.

Danfoss

Tel. 8 5 2105740 · El. paštas: klientucentras.lt@danfoss.com · www.danfoss.lt

VGGUA6

UAB · Smolensko g. 6, LT-03201 Vilnius

oss“ neatsako už klaidas kataloguose, brošiūrose ir kitoje spausdintinėje medžiagoje. „Danfoss“ pasilieka teisę keisti produktus be išankstinio įspėjimo. Tai taip pat

ytiems gaminiams, su sąlyga, kad nereikės keisti jau suderintų specikacijų. Visi tekste paminėti prekės ženklai yra atitinkamų įmonių nuosavybė. Danfoss

oss logotipas yra „Danfoss A/S“ nuosavybė. Visos teisės saugomos.

Danfoss ECL Comfort 310 Application guide [lt]

Specifications and Main Features

Frequently Asked Questions

User Manual
