Uputstvo za korisnike
ECL Comfort 210 / 296 / 310
Srpska verzija
www.danfoss.rs
Sigurnosna napomena
Montažu, puštanje u rad i održavanje mora izvršiti samo kvalifikovano i ovlašćeno osoblje.
2 | © Danfoss | 2021.01 BC186686479610sr_000401
Hvala vam što ste kupili Danfoss proizvod
Sadržaj
1.0 Simboli ..........................................................................................................................................................4
2.0 Način navigacije .........................................................................................................................................5
3.0 Izbor omiljenog ekrana ...........................................................................................................................6
4.0 Podešavanje temperatura ......................................................................................................................7
5.0 Podešavanje ličnog rasporeda .............................................................................................................8
6.0 Praznični program .....................................................................................................................................9
7.0 Najčešća pitanja ...................................................................................................................................... 10
BC186686479610sr_000401 © Danfoss | 2021.01 | 3
1.0 Simboli
!
42
45
!
7-23
ECL Comfort 210 / 296 / 310
Spoljna temp.
Relativna vlažnost unutra
Temperatura prostora
Temp. PTV.
Indikator položaja
Planirani mod
Komforni režim
Mod uštede
Mod zaštite od smrzavanja
Ručni mod
Standby
Mod hlađenja
Preuzimanje aktivnog
izlaza
Optimizovano start ili stop
vreme
Grejanje
Hlađenje
PTV
Uobičajena podešavanja
regulatora
Pumpa je postavljena na
ON
Pumpa je postavljena na
OFF
Ventilator ON
Ventilator OFF
Temperatura
Mod
Krug
Alarm
Slovo
Događaj
Nadgledanje priključka temperaturnog
senzora
Birač ekrana
Maks. i min. vrednost
Trend u spoljnoj temperaturi
Senzor brzine vetra
Senzor nije povezan ili nije u upotrebi
Kratki spoj veze sa senzorom
Fiksni dan komfora (praznik)
Aktivni uticaj
Aktivno grejanje (+)
Aktivno hlađenje (-)
1 2
Dodatni simboli, ECA 30 / 31:
Broj izmenjivača toplote
ECA jedinica za daljinsko upravljanje
Adresa priključka (master: 15, slave: 1 - 9)
15
Neradni dan
Praznik
Opuštanje (period produženog komfora)
Pogon se otvara
Pogon se zatvara
Pogon, analogni
regulacioni signal
Brzina pumpe/ventilatora
Žaluzina ON
Žaluzina OFF
4 | © Danfoss | 2021.01 BC186686479610sr_000401
Kontrolisana
komponenta
U ECA 30/31 prikazuju se samo simboli koji su
relevantni za aplikaciju u regulatoru.
Izlazak (period produžene uštede)

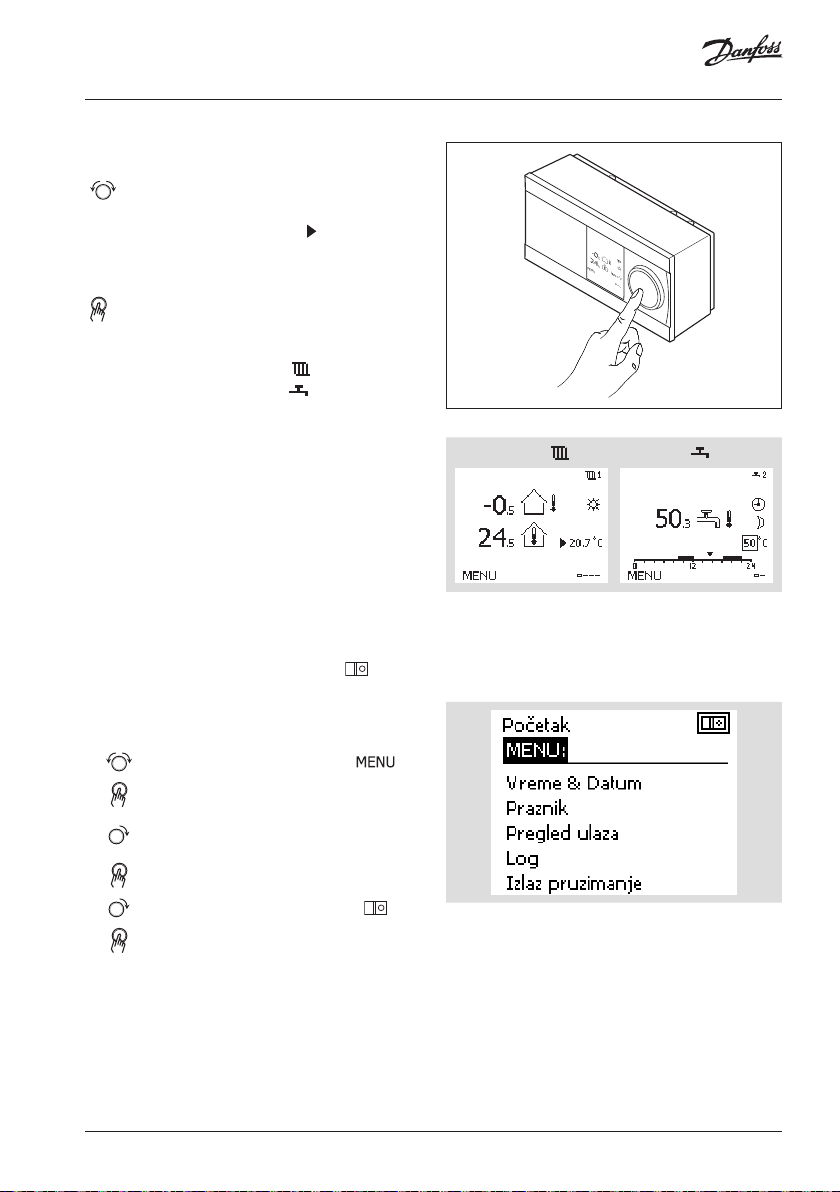

2.0 Način navigacije
U kontroleru se krećete tako što točkić
okrećete nalevo ili nadesno u željeni položaj
( ).
Indikator položaja na ekranu ( ) uvek će
pokazivati gde se nalazite.
Gurnite točkić da biste potvrdili svoje izbore
( ).
Primeri na ekranu potiču iz aplikacije sa dva
kruga: Jedan krug grejanja ( ) i jedan krug
potrošne tople vode (PTV) ( ). Primeri se
mogu razlikovati od vaše aplikacije.
Opšte postavke kontrolera, kao što su „Vreme
i datum“, „Praznik“ itd. nalaze se u okviru
„Uobičajene postavke kontrolera“ ( ).
Ulaz u uobičajene postavke kontrolera:
Radnja: Namena: Primeri:
Odaberite stavku „MENI“ u
bilo kom krugu
Potvrdi
Odaberite birač kruga u
gornjem desnom uglu na
ekranu
Potvrdi
Odaberite uobičajene
postavke kontrolera
Potvrdi
Krug grejanja ( )
PTV krug ( )

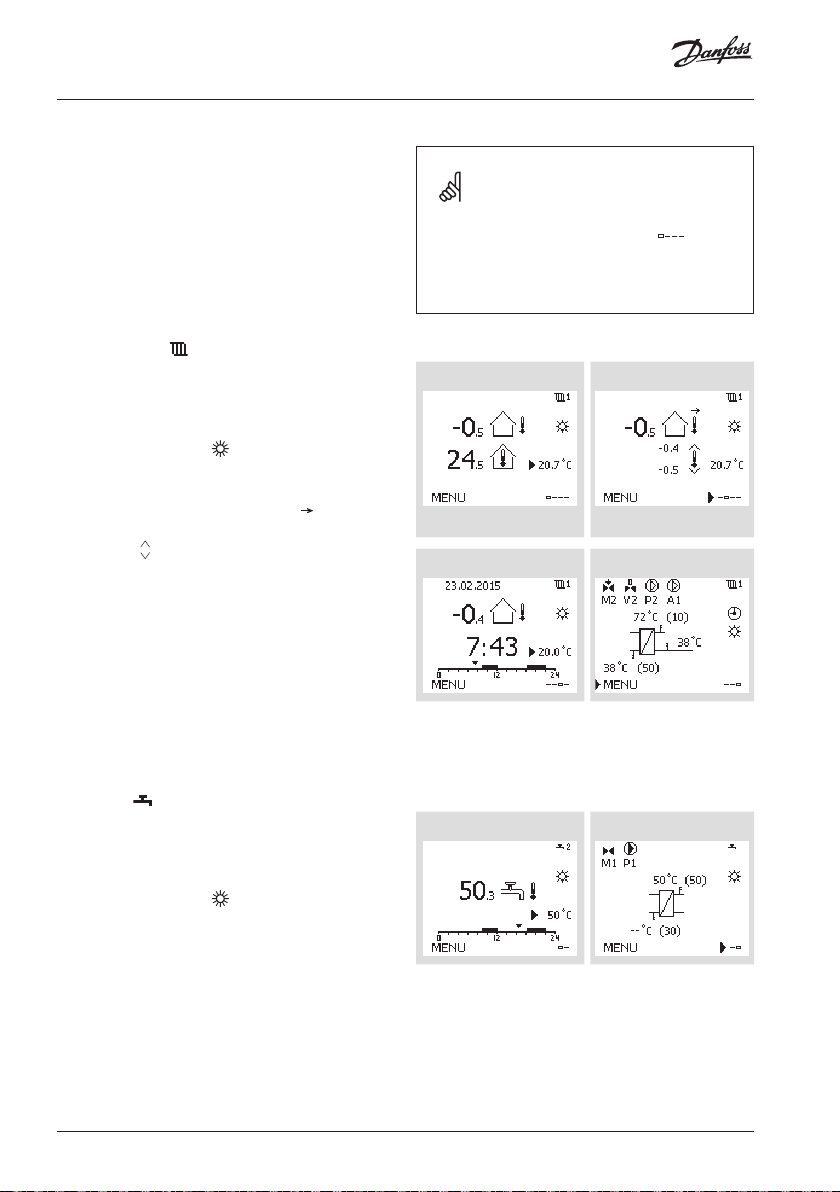

3.0 Izbor omiljenog ekrana
Vaš omiljeni ekran je ekran koji ste odabrali
kao podrazumevani ekran. Omiljeni ekran će
vam dati brzi pregled temperatura ili jedinica
koje generalno želite da nadgledate.
Ako točkić nije aktiviran 20 minuta, kontroler
će se vratiti na ekran pregleda koji ste
odabrali kao omiljeni.
Krug grejanja
U zavisnosti od odabranog ekrana, ekrani
pregleda za krug grejanja obaveštavaju vas
o sledećim stavkama:
• stvarna spoljna temperatura (-0,5)
• režim kontrolera ( )
• stvarna sobna temperatura (24,5)
• željena sobna temperatura (20,7 °C)
• trend u spoljnoj temperaturi ( )
• min. i maks. spoljne temperature od
ponoći ( )
• datum (23.02.2015)
• vreme (7:43)
• raspored komfora trenutnog dana
(0 - 12 - 24)
• stanje kontrolisanih komponenata
(M2, P2)
• stvarna temperatura protoka (49 °C),
(željena temperatura protoka (31))
• temperatura povratnog voda (24 °C)
(temperatura ograničenja (50))
Promenite ekrane okretanjem točkića
dok ne dođete do birača ekrana ( ) sa
donje desne strane ekrana. Okrenite točkić
i gurnite da biste odabrali omiljeni ekran
pregleda.
Ekran pregleda 1: Ekran pregleda 2:
Birač ekrana
Ekran pregleda 3: Ekran pregleda 4:
PTV krug
U zavisnosti od odabranog ekrana, ekrani
pregleda za PTV krug obaveštavaju vas o
Ekran pregleda 1: Ekran pregleda 2:
sledećim stavkama:
• stvarna PTV temperatura (50,3)
• režim kontrolera ( )
• željena PTV temperatura (50 °C)
• raspored komfora trenutnog dana
(0 - 12 - 24)
• stanje kontrolisanih komponenata
(M1, P1)
• stvarna PTV temperatura (50 °C),
(željena PTV temperatura (50))
• temperatura povratnog voda
(- - °C) (temperatura ograničenja
(30))
6 | © Danfoss | 2021.01 BC186686479610sr_000401

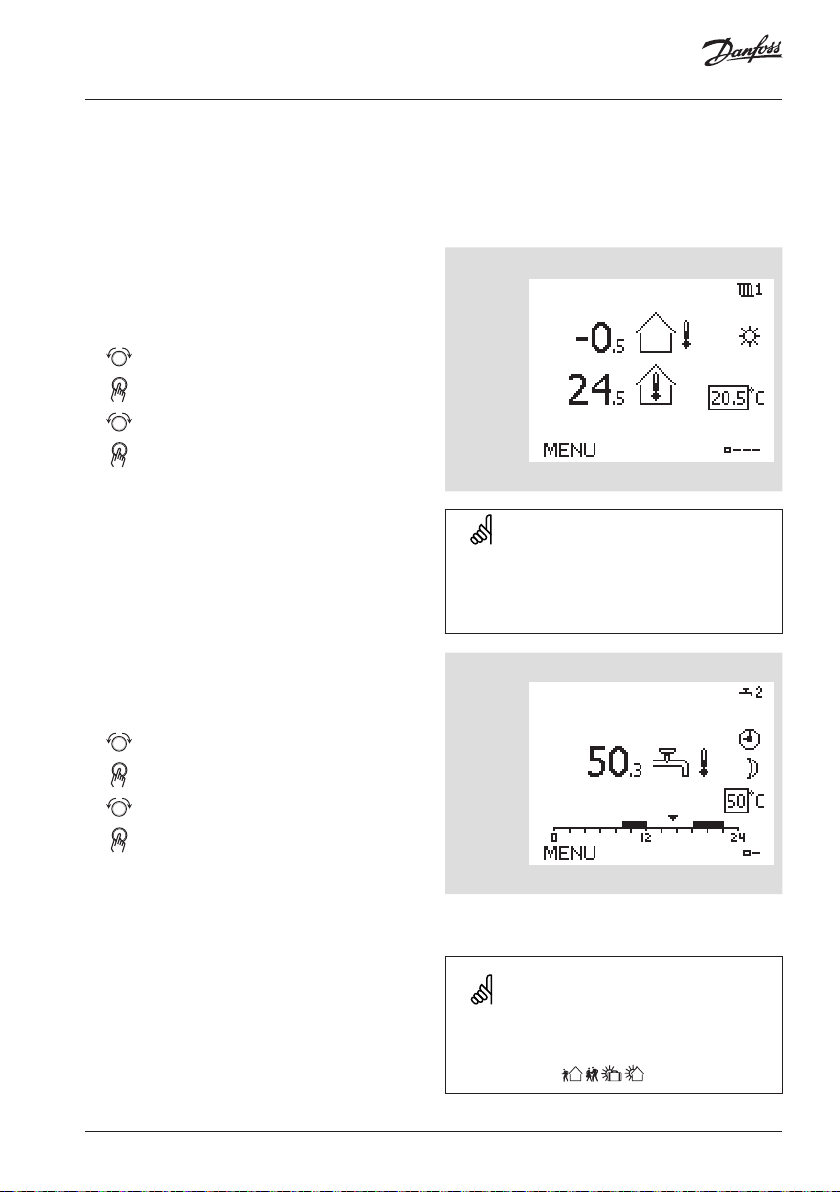

4.0 Podešavanje temperatura
U zavisnosti od odabranog kruga i režima,
moguće je uneti sve dnevne postavke
direktno u ekrane pregleda.
Postavljanje željene sobne temperature
Željena sobna temperatura može se
jednostavno prilagoditi na ekranima
pregleda za krug grejanja.
Radnja: Namena: Primeri:
Željena sobna temperatura 20.5
Potvrdi
Prilagođavanje željene
sobne temperature
Potvrdi
Ako želite da promenite željenu sobnu
temperaturu za režim uštede, odaberite
birač režima i izaberite režim uštede.
Postavljanje željene PTV temperature
Željena PTV temperatura može se jednostavno
prilagoditi na ekranu pregleda za PTV krug.
21.0
Režim: Komfor
Stvarna
spoljna
temp.
Stvarna
sobna
temp..
Željena sobna temp.
Ova postavka željene sobne temperature je
važna čak i ako senzor/jedinica za daljinsko
upravljanje sobnom temperaturom nije
povezana.
Režim: Planirani
Radnja: Namena: Primeri:
Željena PTV temperatura 50
Potvrdi
Prilagođavanje željene PTV
temperature
Potvrdi
55
Pored informacija o željenoj i stvarnoj PTV
temperaturi, vidljiv je i današnji raspored.
Postavljanje željene sobne temperature,
ECA 30/ECA 31
Željena temperatura može se postaviti kao
u kontroleru. Međutim, na ekranu mogu biti
prisutni drugi simboli (pogledajte stranicu o
simbolima).
Stvarna
PTV
temp.
Željena PTV temp.
Pomoću uređaja ECA 30 / ECA 31 možete
privremeno preuzeti sobnu temperaturu
postavljenu u kontroleru putem funkcija
preuzimanja:
T
5.0 Podešavanje ličnog rasporeda
Raspored se sastoji od 7 dana u sedmici:
P = ponedeljak, U = utorak, S = sreda,
Č = četvrtak, P = petak, S = subota,
N = nedelja.
Raspored će vam svakog dana pokazivati
vreme početka i završetka perioda
komfornog režima grejanja (krugovi
grejanja/PTV krugovi).
Promena rasporeda:
Radnja: Namena: Primeri:
Odaberite stavku „MENI“ na bilo
kom ekranu pregleda
Potvrdi
Potvrdite izbor opcije
„Raspored“
Odaberite dan koji ćete
promeniti
Potvrdi*
Idite na Početak1
Potvrdi
Prilagodite vreme
Potvrdi
Idite na Završetak1, Završetak2
itd.
Vratite se na „MENI“
Potvrdi
U okviru „Sačuvaj“ odaberite
opciju „Da“ ili „Ne“
Potvrdi
* Može biti obeleženo nekoliko dana.
Odabrana vremena početka i završetka
biće važeća za sve odabrane dane (u ovom
primeru četvrtak i subota).
Možete postaviti maks. 3 perioda komfora
dnevno. Period komfora možete izbrisati
postavljanjem vremena početka i završetka
Svaki krug ima sopstveni raspored. Da
biste odabrali drugi krug, idite na „Matičnu
stranicu“, okrenite točkić i odaberite drugi
krug.
na istu vrednost.
8 | © Danfoss | 2021.01 BC186686479610sr_000401
6.0 Praznični program
7-23
Za svaki krug postoji praznični program, kao i
uobičajeni praznični program za sve krugove.
Svaki praznični program sadrži neke rasporede.
On se može postaviti na datum početka i datum
završetka. Postavljeni period počinje na datum
početka u 00.00 časova i zaustavlja se na dan
završetka u 24.00 časova.
Krajnji datum mora biti najmanje jedan dan
kasnije od datuma početka.
Postavljanje prazničnog rasporeda:
Radnja: Namena: Primeri:
Odaberite stavku „MENI“
Potvrdi
Odaberite birač kruga u gornjem
desnom uglu na ekranu
Potvrdi
Odaberite krug ili stavku
„Uobičajene postavke
kontrolera“
Potvrdi
Idite na stavku „Praznik“
Potvrdi
Odaberite raspored
Potvrdi
Potvrdite izbor birača režima
Odaberite režim:
• Komfor
• Komfor 7-23
• Ušteda
• Zaštita od smrzavanja
Potvrdi
Unesite prvo vreme početka,
a zatim vreme završetka
Potvrdi
Idite na stavku „MENI“
Potvrdi
U okviru „Sačuvaj“ odaberite
opciju „Da“ ili „Ne“. Odaberite
sledeći raspored ako je potrebno
Praznični program u okviru „Uobičajene
postavke kontrolera“ važeći je za sve
krugove. Praznični program se takođe
može postaviti pojedinačno u krugovima
grejanja ili PTV krugovima.
7.0 Najčešća pitanja
Vreme prikazano na ekranu kasni za jedan
čas?
Pogledajte opciju „Vreme i datum“.
Vreme prikazano na ekranu nije tačno?
Možda su uspostavljene početne vrednosti
unutrašnjeg sata ako nije bilo struje više od
72 časa.
Idite na stavku „Uobičajene postavke
kontrolera“ i „Vreme i datum“ da biste
postavili tačno vreme.
ECL aplikacioni ključ je izgubljen?
Isključite i ponovo uključite napajanje da
biste videli tip sistema i generaciju softvera
kontrolera ili idite na stavke „Uobičajene
postavke kontrolera“ >„Ključne funkcije“
> „Aplikacija“. Prikazaće se tip sistema
(npr. TYPE A266.1) i dijagram sistema.
Poručite zamenu od svog Danfoss
predstavnika (npr. ECL aplikacioni ključ
A266).
Umetnite novi ECL aplikacioni ključ i kopirajte
svoje lične postavke iz kontrolera u novi ECL
aplikacioni ključ ako je potrebno.
Sobna temperatura je previše niska?
Uverite se da termostat radijatora ne
ograničava sobnu temperaturu.
Ako i dalje ne možete da dobijete željenu
sobnu temperaturu prilagođavanjem
termostata radijatora, temperatura protoka
je previše niska. Povećajte željenu sobnu
temperaturu (ekran sa željenom sobnom
temperaturom). Ako ovo ne pomogne,
prilagodite „Grejnu krivu“ („Temp. protoka“).
Kako se kreira dodatni period komfora u
rasporedu?
Dodatni period komfora možete postaviti
dodavanjem novih vremena „početka“ i
„završetka“ u okviru „Raspored“.
Kako se uklanja period komfora iz
rasporeda?
Period komfora možete ukloniti postavljanjem
vremena „početka“ i „završetka“ na istu
vrednost.
Kako se uspostavljaju lične ili fabričke
postavke?
Pogledajte vodič za instalaciju. Dodatna
dokumentacija za ECL Comfort 210, 296 i
310, module i pribor dostupna je na lokaciji
www.heating.danfoss.rs .
Zašto nije moguće promeniti postavke?
ECL aplikacioni ključ je uklonjen.
Kako se reaguje na alarme ( )?
Alarm ukazuje na to da sistem ne funkcioniše
na zadovoljavajući način. Pogledajte vodič
za instalaciju. Dodatna dokumentacija za
ECL Comfort 210, 296 i 310, module i pribor
dostupna je na lokaciji
www.heating.danfoss.rs .
Sobna temperatura je previsoka tokom
perioda uštede?
Uverite se da ograničenje min. temperature
protoka („Min. temp.“) nije previsoko.
10 | © Danfoss | 2021.01 BC186686479610sr_000401
Napomena o odlaganju
Ovaj simbol na proizvodu označava da se proizvod ne sme odlagati
zajedno sa komunalnim otpadom.
Mora se predati primenljivoj šemi za povraćaj za recikliranje električne i
elektronske opreme.
• Proizvod odložite putem kanala predviđenih za to.
• Pridržavajte se svih lokalnih i trenuto važećih zakona i propisa.
Dodatna dokumentacija za ECL Comfort 210,
296 i 310, module i pribor dostupna je na
lokaciji www.heating.danfoss.rs
*087H9047*
12 | © Danfoss | DHS-SMDT/DK | 2021.01
BC186686479610sr_000401
Loading...
