Przewodnik po aplikacjach dla regulatorów ECL Comfort
Szybko i sprawnie
Łatwy wybór aplikacji to klucz
Produkty z serii ECL Comfort to gama regulatorów elektronicznych umożliwiających
regulację temperatury w układach ogrzewania i CWU.
W niniejszym przewodniku w sposób intuicyjny opisano pełen zakres aplikacji, które
dodatkowo opatrzono ilustracjami pozwalającymi na łatwe projektowanie takich
układów.
90
dostępnych na kluczach
aplikacji ECL pozwala
na szybką i łatwą
konfigurację wydajnych
układów dystrybucji
energii.
aplikacji
www.ecl.danfoss.pl
Regulatory elektroniczne Danfoss:
Kilka produktów — nieskończona
liczba zastosowań
W oparciu o doświadczenie i sukces
urządzeń poprzednich generacji rma
Danfoss stworzyła regulatory ECL Comfort 210 i 310 zapewniające komfort oraz
liczne udogodnienia w sterowaniu układami
ogrzewania i instalacjami chło-
dzenia oraz ciepłej wody użytkowej.
Produkty z gamy ECL Comfort
Gama ECL Comfort obejmuje regulatory ECL Comfort 110, 210 i 310 o eleganckim i ponadczasowym wyglądzie,
tak charakterystycznym dla produktów
ze Skandynawii.
ECL Comfort 110 stanowi doskonały
wybór dla prostych układów ogrzewania, które mają być obsługiwane w
sposób tradycyjny.
ECL Comfort 210 spodoba się tym
użytkownikom, którzy chcą korzystać
z szerszej gamy opcjonalnych rozwiązań. To urządzenie oferuje wiele pożytecznych funkcji, a ponadto może być
wykorzystywane w instalacjach komercyjnych. Dwa obiegi sterujące +
funkcja termostatyczna, optymalizator, 3-punktowa regulacja siłowników,
magistrala Modbus do komunikacji
z mniejszymi systemami SCADA itp.
ECL Comfort 310 to zaawansowany re-
gulator z dużą liczbą funkcji: Trzy obiegi sterujące + funkcja termostatyczna,
optymalizator, 3-punktowa regulacja
siłowników, magistrale i układy komunikacyjne Modbus/M-bus/Ethernet.
Inteligentna koncepcja kluczy aplikacji
wykorzystywanych wraz z regulatorami
ECL Comfort 210/310 zapewnia wygodę
obsługi tych zaawansowanych urządzeń.
Seria ECL Comfort to także elegancki panel
zdalnego sterowania (oferowany
w dwóch wersjach), za pomocą którego można uzyskać dostęp do wszystkich parametrów regulatora.
Przyszłość to klucze
Cała gama produktów ECL Comfort oraz
przeznaczonych do nich zaawansowanych kluczy aplikacji pozwala na spełnienie nie tylko aktualnych potrzeb użytkowników,
przyszłych wymogów w zakresie regulacji ogrzewania.
ale także ich ewentualnych
Regulatory ECL Comfort 210/310 pozwalają
na zaspokojenie nowych wymagań
za pomocą nowych kluczy z nowymi
ustawieniami. Kilka podstawowych mo deli
i szeroka gama kluczy ECL umożliwiają użytkownikowi znacząco lepszy
i
szybszy przegląd unikalnych możliwości w zakresie aplikacji oferowanych
przez gamę produktów ECL Comfort.
Menu
są dostępne w różnych językach.
Za pomocą wybranego przycisku można łatwo ustawić regulator i bezproblemowo zmienić ustawienia fabryczne,
co gwarantuje precyzyjne dopasowanie regulatora do danego układu oraz
jego wymagań.
Urządzenia ECL Comfort umożliwiają
zaprogramowanie harmonogramu dla
każdego dnia tygodnia. Budynek będzie ogrzewany we wskazanych przez
użytkownika okresach komfortu. Ponadto można z wyprzedzeniem wprowadzać ustawienia dla dni wolnych od
pracy. Rozwiązanie takie jest przyjazne środowisku i pozwala na oszczędności nansowe.
Poniżej opisano niektóre właściwości
urządzeń ECL Comfort:
Optymalizator i funkcja wzmocnienia
Ograniczenie temperatury
powrotu jest zależne od
temperatury zewnętrznej
Ochrona przeciwzamrożeniowa
Funkcja wyłączania ogrzewania
Zegar roczny i funkcja automatycznej
zmiany pomiędzy czasem letnim
i zimowym
Funkcja kopiowania danych na
klucz ECL/z klucza ECL
Funkcja antybakteryjna (układ CWU)
Łączność za pośrednictwem
standardowych układów
komunikacyjnych RS485/TCP/IP,
M-bus i Modbus
Ochrona siłownika
Automatyczne oszczędzanie
Menu w różnych językach
Funkcje pracy w układach
nadrzędnych/podrzędnych
Dziennik i alarm
Program świąteczny
Wejście/wyjście analogowe
Funkcja uzupełniania wody
Sterowanie dwiema pompami
3
80
90
70
60
50
40
30
20
10
0
0 5
Przepływ (m
3
/h)
10 15
Czas (min)
20 25 30
Temperatura wody użytkowej (°C)
Rezultat automatycznego
dostrajania
Przepływ po stronie wtórnej (m3/h)
Woda użytkowa (°C)
Automatyczne ustawienie parametrów CWU
Warunkiem należytego funkcjonowania systemu grzewczego jest wykonanie
prawidłowych ustawień jeszcze przed rozpoczęciem jego eksploatacji. Przeprowadzenie regulacji jest niezbędne w celu wstępnego skongurowania parametrów sterujących.
Przeprowadzenie wstępnej konguracji wiąże się z następującymi korzyściami:
Wysoki poziom komfortu
Zwiększona ochrona przed osadzaniem się kamienia wapiennego w wymien-
nikach ciepła CWU
Energooszczędność
Długi czas eksploatacji
Minimalne zaangażowanie ze strony użytkownika
Zastosowanie automatycznego ustawiania parametrów sterujących z poziomu samego regulatora, tj. funkcja dostrajania automatycznego (auto tuning) oraz ochrony
siłownika, zapewniają optymalną regulację układu CWU. Pozwala to zagwarantować
wysoki poziom komfortu i stabilność regulacji podczas pracy bez obciążenia, co
z kolei przekłada się na dłuższy okres eksploatacji siłownika.
Dzięki temu ustawianie parametrów kontrolnych można zredukować do jednej,
prostej i niezawodnej procedury. Dostrajanie automatyczne jest szczególnie niezbędne w odniesieniu do układów CWU.
W jaki sposób wykonać dostrajanie automatyczne za
pomocą regulatora ECL Comfort?
Otworzyć zawór wody użytkowej, aby uzyskać przepływ o stałej wielkości.
Aktywować funkcję dostrajania automatycznego, naciskając przycisk.
Odczekać od 7 do 25 minut do zakończenia dostrajania.
4
Inteligentne rozwiązania w zakresie łączności
Proponowane przez nas rozwiązania
pod każdym względem wszechstronne. Naszą ofertą obejmujemy prawie
wszystkie obszary zastosowań. Od zatłoczonych miast i przedmieść po spokojne wsie; od budynków publicznych
i usługowych po domy mieszkalne.
Inteligentne rozwiązania
— inteligentna łączność
Oferowane przez Danfoss rozwiązania w
zakresie łączności gwarantują pełną kontrolę.
Nie jesteśmy wyłącznie zwykłym
dostawcą regulatorów. Naszym klientom
proponujemy unikalne oprogramowanie ułatwiające zdalny monitoring sieci
cieplnych oraz sterowanie nimi. Nasza
oferta obejmuje zarówno oprogramowanie standardowe, w pełni integrowalne z już istniejącymi zakładami i budynkami, jak i systemy kompleksowe, dla
których gwarantujemy pełne wsparcie.
Istnieje wiele powodów, aby zdecydować się na rozwiązanie pozwalające na
zdalny monitoring systemu oraz na
jego zdalną kontrolę i obsługę, niezależnie od tego, czy system taki jest zainstalowany w budynkach znajdujących
się na obszarach miejskich czy też wiejskich. Danfoss nieustannie zapewnia
swoim klientom korzystne rozwiązania.
są
Przyszła platforma łączności
Zdalny monitoring oraz łączność to aktualnie kwestia przyszłości. Proponowane
przez nas rozwiązania obejmują zarówno tradycyjne, jak i alternatywne metody ogrzewania. Do tych ostatnich należą np. ciepłownie na biomasę. Platforma
Danfoss zapewni lepszą i prostszą kontrolę systemu, co doprowadzi z kolei nie
tylko do optymalizacji procesów kontrolnych, ale przyniesie także wymierne oszczędności oraz pozwoli chronić
środowisko. Funkcjonujące w niektórych sieciach duże pompy oraz regulatory prowadzą do znacznego zużycia
energii. W takim przypadku istotna
jest optymalizacja sieci cieplnej. Elektroniczny regulator nie tylko uprości
zarządzanie ciepłownią, ale pozwoli
też na oszczędzanie energii.
Proaktywna obsługa
Oferowane przez Danfoss rozwiązania
w zakresie łączności umożliwiają działanie w sposób proaktywny, co gwarantuje wyższy poziom obsługi. Dzięki
wydajnym systemom monitoringu i
systemom alarmowym możliwe jest
wyodrębnienie problemów oraz ich
usunięcie jeszcze zanim klient dowie
się o ich istnieniu. Przykładowo, w sytuacji nieprawidłowej temperatury
przepływu system automatycznie aktywuje alarm ostrzegający o nadmiernym zużyciu energii.
Optymalna regulacja dla każdego układu
Indywidualne wymagania naszych klientów połączone z know-how rmy
Danfoss pozwalają na ciągłe rozszerzanie i ulepszanie naszej oferty. Danfoss
oferuje szeroką gamę zaworów regulacyjnych z siłownikiem, których właściwości
sprawiają, że w sposób idealny pasują one do regulatora ECL Comfort. Dostępne
w wielu rozmiarach zawory regulacyjne są wykonane z różnych materiałów i mogą
być wyposażone w szereg różnych złączek. Zawory regulacyjne z siłownikiem
spełniają wymagania określone dla następujących obszarów zastosowań:
Regulacja lokalna i strefowa
Ogrzewanie i chłodzenie
Sieć cieplna
Para
5
OSZCZĘDNOŚĆ ENERGII
I WIĘKSZY KOMFORT TO
ZASŁUGA OPTYMALNEJ
REGULACJI ZUŻYCIA ENERGII
Na obszarach miejskich i wiejskich o zróżnicowanej gęstości zabudowy wybór
źródeł
ciepła dla każdego budynku będzie kwestią indywidualną. Tam gdzie
to możliwe, najczęściej stosowanym
rozwiązaniem będzie sieć cieplna. Niesie ona ze sobą korzyści zarówno dla
poszczególnych właścicieli lub najemców, jak i dla całej społeczności. Na obszarach, na których sieć cieplna nie
jest dostępna, będą stosowane rozwiązania indywidualne. Najlepiej byłoby, gdyby uwzględniały one wykorzystanie odnawialnych źródeł energii.
Jednym z rozwiązań pozwalających na
uzyskanie oszczędności energii w każdym
6
budynku jest zastosowanie regulatorów
elektronicznych z regulacją pogodową.
Z uwagi na fakt, że przepływ w układzie
grzewczym wewnątrz domu odzwierciedla temperaturę zewnętrzną, możliwe
jest zapewnienie optymalnego poziomu
pracy i wydajności instalacji grzewczej.
W opublikowanym niedawno raporcie
COWI wskazuje się na niezaprzeczalne
zalety regulacji pogodowej: Oczekiwana
oszczędność energii w domach jednorodzinnych wynosi średnio 10%,
a w niektórych przypadkach nawet 40%.
Jaka jest rola regulatora ECL Comfort?
Czujnik
temperatury w
pomieszczeniu
Czujnik temperatury
zewnętrznej
Zawory
regulacyjne z
siłownikiem
Czujnik temperatury
w układzie
Ciepłomierz
Infrastruktura
łączności sieciowej
Zdalny
regulator ECA
ECL Comfort to regulator elektroniczny
z regulacją pogodową. Znajduje on zastosowanie w typowych sieciach cieplnych, układach chłodzenia i mikrosieciach, a funkcja łączności, w którą jest on
wyposażony, pozwala na łatwą optymalizację poziomu pracy i wydajności
układu. Prowadzi to do mniejszego zużycia energii i dłuższej żywotności układu.
Prawidłowo zainstalowany i uruchomiony
regulator elektroniczny to kluczowy
warunek stabilności oraz prawidłowego funkcjonowania układu ogrzewania.
Prosta instalacja oraz intuicyjny interfejs
pozwalają na zapewnienie, że regulator
ECL Comfort jest zawsze w prawidłowy
sposób przygotowany do pracy, co gwarantuje
maksymalne korzyści.
Najczęstszy wybór właścicieli/najemców
Dla użytkownika końcowego regulatory
ECL Comfort to przede wszystkim synonim oszczędności energii. Mniejsze zużycie energii rejestrowane przez podłączony do regulatora ECL Comfort ciepłomierz
Sonometer™, a także niższe rachunki za
ciepło to coś, co zawsze będzie w cenie.
Poziom komfortu pozostaje oczywiście
bez zmian, a prostotę obsługi gwarantuje nowoczesny interfejs sterowany
jednym pokrętłem.
7
Klika kroków do uruchomienia...
Niezliczone zalety
Aby prawidłowo uruchomić regulator
ECL Comfort rmy Danfoss, wystarczy
wykonać tylko kilka kroków. Uruchomienie jest bardzo proste i nie wymaga specjalnej wiedzy na temat programowania.
Elegancki, pozbawiony zbędnych
elementów interfejs użytkownika
Szybka i łatwa obsługa dzięki
intuicyjnemu oprogramowaniu
Bezpośrednia odpowiedź
wyświetlana w języku użytkownika
Dostęp do danych użytkownika,
alarmów, rejestrów i ustawień
Przyjazna dla użytkownika
dokumentacja techniczna
Kreator ustawień
– wybór języka
Po podłączeniu do instalacji elektrycznej
elementów układu, takich jak pompy,
siłowniki i czujniki temperatury, można
włożyć klucz aplikacji ECL. Obracając
i naciskając pokrętło, należy wybrać język, a następnie postępować zgodnie
ze wskazówkami na wyświetlaczu.
Kreator ustawień
– wybór typu aplikacji
Spośród aplikacji dostępnych w kluczu
aplikacji ECL należy wybrać odpowiednią.
Można dokonać wyboru ustawień fabrycznych przypisanych do aplikacji lub
ustawień przypisanych do użytkownika, o ile zostały zapisane w kluczu.
Klucz do łatwej instalacji
Wraz z regulatorem ECL Comfort udostępniony jest pełny zakres kluczy aplikacji ECL. Każdy klucz został zaprogramowany z zastosowaniem parametrów
odpowiednich do aplikacji sieci cieplnej lub instalacji chłodzenia.
Pomysłowa konstrukcja klucza aplikacji
ECL sprawia, że instalacja i konguracja
aplikacji układu ogrzewania w regulatorze ECL jest łatwiejsza niż kiedykolwiek
8
wcześniej — a wszystko bez konieczności
znajomości zasad zaawansowanego
programowania. Ułatwia to zarządzanie
ustawieniami aplikacji oraz ich regulację.
Ewentualne awarie układu ogrzewania (spowodowane np. brakiem zasilania) nie będą miały wpływu na parametry aplikacji, ponieważ są zapisane
w pamięci regulatora. Ponadto funkcja
rejestrowania danych w pamięci regu-
latora ECL ułatwia rozwiązywanie problemów, ograniczając do minimum
konieczność konserwacji systemu.
Klucz aplikacji umożliwia również kopiowanie ustawień do pamięci innych
regulatorów ECL w systemie. Pozwala
to na łatwiejszą regulację ustawień i
pomaga zapewnić płynną pracę oraz
optymalne zużycie energii przez lata.
...a o krok przed planowanym terminem
Główne ustawienia regulatora
Główne parametry regulacji należy skongurować zgodnie z optymalnymi warunkami uruchomienia. Wybór parametrów odbywa się za pośrednict wem menu
ustawień. Temperaturę w pomieszczeniu oraz temperaturę przepływu CWU
ustawia się w menu użytkownika.
Krzywa grzewcza
Sześć możliwych do skongurowania
zmiennych współrzędnych krzywej
grzewczej sprawia, że regulator ECL
Comfort 210/310 spełnia wszystkie
wymagania pozwalające na uzyskanie
odpowiedniego poziomu temperatury komfortu w systemie.
Ulubiony ekran
Spośród wstępnie zdeniowanych ekranów można wybrać jeden ulubiony, aby
uzyskać szybki przegląd parametrów
układu. Wybór ulubionego ekranu pozwala na korzystanie z funkcji, takich jak
wybór trybu pracy regulatora (według
harmonogramu, w trybie pracy komfortu,
oszczędzania lub ochrony przeciwzamrożeniowej) i żądanego poziomu temperatury komfortu (pomieszczenia oraz CWU).
Jeden klucz
100% astosowań
Dane zaprogramowane w każdym
kluczu aplikacji ECL zostały
wprowadzone na podstawie
specjalistycznych badań oraz
praktycznych doświadczeń
zebranych z sieci cieplnych na
całym świecie.
To najlepsza gwarancja
optymalnej wydajności systemu.
Zero
niezaplanowanych napraw
Prawidłowe uruchomienie
i długotrwała niezawodność
regulatora ECL gwarantują pełną
satysfakcję klienta oraz brak
niezaplanowanych napraw.
ECL COMFORT 210 ECL COMFORT 310
Regulator niezależny bez interfejsu
komunikacyjnego do zastosowań
z obiegami do 2½
Obiegi sterujące 2½ + funkcja termostatyczna
Inteligentne klucze aplikacji ECL, seria A2xx
Sterowanie pokrętłem typu „obróć i naciśnij”
Duży, podświetlany wyświetlacz graczny
Więcej miejsca na okablowanie
Możliwość oddzielenia skrzynki kablowej
i interfejsu użytkownika
Dwa 3-punktowe wyjścia sterowania dostosowane
do siłowników
8 wejść: 6 Pt 1000, 2 kongurowalne
4 wyjścia przekaźnikowe
Odczyt rejestracji danych na wyświetlaczu lub za
pośrednictwem
interfejsu USB
Port USB do serwisowania
Modbus RS-485 do krótkich kabli
Opcja układu nadrzędny/podległy
Zoptymalizowany do węzłów cieplnych i działania
w systemie z użyciem siłowników, zaworów
regulacyjnych, czujników Pt 1000 i przetworników
ciśnienia rmy Danfoss
Regulator z interfejsami
komunikacyjnymi do zastosowań
z obiegami do 3½
Oprócz funkcji regulatorów ECL Comfort 210
regulator ECL Comfort 310 jest wyposażony w:
Zintegrowane interfejsy komunikacyjne:
USB do serwisowania
Modbus RS-485 na większe odległości
Nadrzędna magistrala M-bus przeznaczona do
liczników ciepła
Modbus TCP
10 wejść: 6 Pt 1000, 4 kongurowalne
Trzy wejścia 3-punktowe dostosowane do siłowników
6 wyjść przekaźnikowych
Odczyt rejestracji danych na wyświetlaczu lub za
pośrednictwem interfejsu komunikacyjnego
ECL 210 — podsumowanie:
Podstawowe wymagania, wysoka wydajność w
sieciach cieplnych.
Zdalny regulator ECA
— urządzenie zdalnego sterowania (RCU):
W przypadku ograniczonego dostępu do piwnicy lub układu
ogrzewania istnieje możliwość zastąpienia regulatora
ECL Comfort urządzeniem zdalnego sterowania ECA 30/31,
które można umieścić w dowolnym miejscu w budynku.
Umożliwia to monitorowanie temperatury w pomieszczeniu
i sterowanie nią, zapewnia łatwy dostęp do interfejsu
i zdalny dostęp do wszystkich nadrzędnych funkcji regulatora ECL Comfort.
ECL 310 — podsumowanie:
W przypadku większych wymagań — z opcjami
komunikacji i rozszerzeniami, bez programowania.
10
Wybierz regulator ECL Comfort odpowiedni do danej aplikacji
ECL
COMFORT
ECL
ECL
310
210
Oznaczenie
klucza
aplikacji
Rodzaj
aplikacji i
układu
ECL
A214 SC/IC (odpow.) C14
A217 SC P16, P17, C17
A230 SC/IC
(2
A231 SC NOWE
A232 SC/IC L32
A237 SC C35, C37
A247 SC C47
A260 SC C60, C62
A266 SC C6 6, F11
A275 KOCIOŁ P20, C25, C55, C75
A361 SC
A367 SC C67
A368 SC
(2
A376 SC L76
Rodzaje obiegów Ciepła woda użytkowa (CWU) Odwołanie do
Przechowywanie
przy współpracy
Ogrzewanie Chłodzenie CWU
(1 (1
z pojemnościowym
wymiennikiem
ciepła
Przechowywanie
z ładowaniem
Regulacja CWU
z
wymiennikiem
ciepła
P30, C12, C30, L10
NOWE
(z L62)
NOWE
(z L66)
kart ECL
(ECL Comfort 200/300)
(2
A377 SC NOWE
Legenda oznaczeń klucza aplikacji ECL:
A = Klucz aplikacji
2 = odpowiedni do regulatorów ECL Comfort 210 i 310
3 = odpowiedni tylko do regulatora ECL Comfort 310
xx = konkretny typ aplikacji
Opcje rozszerzenia ECL
W przypadku aplikacji o wysokich wymaganiach
dostępne będą dodatkowe moduły rozszerzeń WE/WY.
Dla funkcji uzupełniania wody oraz pracy z dwiema
pompami można zastosować wewnętrzny moduł WE/WY
Dla sterowania zaworami regulacyjnymi z siłownikiem
za pomocą sygnałów analogowych (0-10 V)
Dodatkowe wejścia sygnałowe
Skróty: SC (sieć cieplna); IC (instalacje chłodzenia)
(1
Uwagi:
= Albo ogrzewanie, albo chłodzenie
(2
= Aktualnie niedostępne
Akcesoria ECL i czujniki temperatury
Podstawa do montażu na ścianie lub szynie DIN
Czujniki temperatury (Pt 1000)
zewnętrzny i wewnętrzny
powierzchniowy i zanurzeniowy
11
Indeks kluczy aplikacji
ECL Comfort 110
ECL Comfort
210
ECL Comfort
310
Zastosowanie
116
130
Zastosowanie
A214
A217
A2 30.1
Ogrzewanie
A230.2
Chłodzenie
A231
A237
A247
A260
A266
A361
A367
A368
A376
Opis Strona
Elektroniczna regulacja temperatury w obiegach CWU
Elektroniczny regulator temperatury z pogodową regulacją temperatury przepł ywu w podłączonych
bezpośrednio lub pośrednio układach ogrzewania
Opis Strona
Zastosowanie wielofunkcyjne. Regulacja temperatury np. układów wentylac yjnych z ogrzewaniem
lub chłod zeniem albo z kombin acją ogrzewania i ch łodzenia. Regulacja temperatur y w oparciu
o temperaturę zewnętrzną, ograniczenie temperatur y powrotu, zabezpieczenie przeciwpożarowe
i przeci wzamrożeniowe. O pcjonalne sterow anie krzyżow ym lub obrotowym wymienniki em ciepła za
pomocą sygnałów analogowych. Funkcja alarmu powiązana z temperaturą w kanale / temperaturą
przepły wu, sytuacją pożaru oraz zamrożenia.
Zaawansowana regulacja temperatur y w obiegu CWU w ukła dzie z zasobniki em, układzie ogr zewanym
bezpośrednio lub układzie ładowania. Ograniczenie temperatur y powrotu. Opcjonalna regulacja
obiegu podgrzewania.
Funkcja alarmu powiązana z temperaturą przepływu.
Temperatura przepływu w obiegu ogrzewania regulowana w oparciu o temperaturę zewnętrzną. Kompensacja
temperatury w pomieszczeniu i wpł ywu wiatru. Ograniczenie temperatury powrotu
zewnętrznej. Funkcja alarmu powiązana z temperaturą przepływu.
Regulacja temperatury przepływu w obiegu chłodzenia. Kompensacja temperatury w pomieszczeniu
i temperatury zewnętrznej. Ograniczenie temperatury powrotu.
Temperatura przepływu w obiegu ogrzewania regulowana w oparciu o temperaturę zewnętrzną.
Ograniczenie temperatury powrotu zależne od temperatury zewnętrznej. Sterowanie jedną lub dwiema
pompami cyrkulacyjnymi. Opcjonalna regulacja temperatur y przepływ u powiązana z tempe raturą
zasilania. Funkcja uzupełniania wody.
Funkcja alarmu powiązana z temperaturą przepływu, ciśnieniem oraz pracą pomp c yrkulacyjnych.
Funkcje doda tkowe w A331: Sterowanie je dną lub dwiema pomp ami cyrkulacyjnymi w celu o bsługi
funkcji uzupełniania wody.
Temperatura przepływu w obiegu ogrzewania regulowana w oparciu o temperaturę zewnętrzną.
Kompensacja temperatury w pomieszczeniu i ograniczenie temperatury powrotu zależne od
temperatury zewnętrznej.
Regulacja temperatury w ob iegu CWU w układz ie z zasobnikiem , układzie ogrz ewanym bezpośrednio
lub układzie ładowania. Ograniczenie temperatury powrotu. Możliwość priorytetu CWU.
Funkcja alarmu powiązana z temperaturami przepływu.
Temperatura przepływu w obiegu ogrzewania regulowana w oparciu o temperaturę zewnętrzną.
Kompensacja temperatury w pomieszczeniu i ograniczenie temperatury powrotu zależne od
temperatury zewnętrznej.
Regulacja temperatury w ob iegu CWU w układz ie z zasobnikiem , układzie ogrz ewanym bezpośrednio
lub układzie ładowania. Ograniczenie temperatury powrotu. Możliwość zmiennego priorytetu CWU.
Funkcja alarmu powiązana z temperaturami przepływu.
Temperatura p rzepły wu w dwóch obiegach o grzewania regu lowana w oparciu o temp eraturę zewnętrzną.
Kompensacja temperatury w pomieszczeniu i ograniczenie temperatur y powrotu
zewnętr znej. Niezale żna praca równole gła obiegów lub obieg 2 bezp ośrednio za obie giem 1. Funkcja
alarmu powiązana z temperaturami przepły wu.
Temperatura przepływu w obiegu ogrzewania regulowana w oparciu o temperaturę zewnętrzną.
Kompensacja temperatury w pomieszczeniu i ograniczenie temperatury powrotu zależne od
temperatury zewnętrznej.
Regulacja temperatury przepł ywu w obiegu CWU. Ograniczenie temperatury powrotu. Możliwość
zmiennego priorytetu CWU. Opcjonalna regulacja temperatury CWU powiązana z wykr ywaniem
przep ływu CWU.
Funkcja alarmu powiązana z temperaturami przepływu.
Temperatura p rzepływ u w dwóch obiegach og rzewania regulowana w oparciu o temperaturę
zewnętrzną. Ograniczenie temperatury powrotu zależne od temperatury zewnętrznej. Sterowanie
jedną lub dwiema pompami cy rkulacyjnymi w p oszczególnych obiegach o grzewania. Opcj onalna
regulacja temperatury przepł ywu powiązana z temperaturą zasilania. Funkcja uzupełniania wody.
Funkcja alarmu powiązana z temperaturą przepływu, ciśnieniem oraz pracą pomp c yrkulacyjnych.
Temperatura p rzepływ u w dwóch obiegach og rzewania regulowana w oparciu o temperaturę
zewnętrzną. Kompensacja temperatury w pomieszczeniu i ogranic zenie temperatury powrotu zależne
od temper atury zewnętr znej. Niezależ na praca równoległa obie gów ogrzewania lub o bieg 2
bezpośrednio za obiegie m 1.
Regulacja temperatury w ob iegu CWU w układz ie z zasobnikiem , układzie ogrz ewanym bezpośrednio
lub układzie ładowania. Ograniczenie temperatury powrotu. Priorytet CWU.
Funkcja alarmu powiązana z temperaturami przepływu.
Temperatura przepływu w obiegu ogrzewania regulowana w oparciu o temperaturę zewnętrzną.
Ograniczenie temperatury powrotu zależne od temperatury zewnętrznej. Sterowanie jedną lub
dwiema pompami cyrkulacyjnymi. Opcjonalna regulacja temperatur y przepły wu powiązana z
temperaturą zasilania. Funkcja uzupełniania wody dla jednej lub dwóch pomp.
Regulacja temperatury przepł ywu w obiegu CWU. Ograniczenie temperatury powrotu. Możliwość
zmiennego priorytetu CWU. Sterowanie jedną lub dwiema pompami cyrkulacyjnymi.
Funkcja alarmu powiązana z temperaturą przepływu, ciśnieniem oraz pracą pomp cy rkulacyjnych.
Temperatura przepływu w dwóch obiegach ogrzewania regulowana w oparciu o temperaturę zewnętrzną.
Kompensacja temperatury w pomieszczeniu i ograniczenie temperatur y powrotu zależne od temperatury
zewnętr znej. Niezale żna praca równol egła obiegów og rzewania lub obie g 2 bezpośredni o za obiegiem 1.
Regulacja temperatury przepł ywu w obiegu CWU. Ograniczenie temperatury powrotu. Możliwość
zmiennego priorytetu CWU. Opcjonalna regulacja temperatury CWU powiązana z wykr ywaniem
przep ływu CWU.
Funkcje alarmu powiąz ane z temperaturami przep ływu, war tościami ciśnienia oraz dodat kowe wejście
alarmowe.
Opcjona lne sterowanie zaw orami regulacy jnymi z siłowniki em za pomocą sygn ałów analogow ych (0-10 V).
zależ ne od temperatur y
zależn e od temperatury
13
14
15
24
26
28
30
32
34
38
40
42
43
46
48
ECL Comfort 110 Aplikacja 116
Elektroniczna regulacja temperatury w obiegach CWU.
116

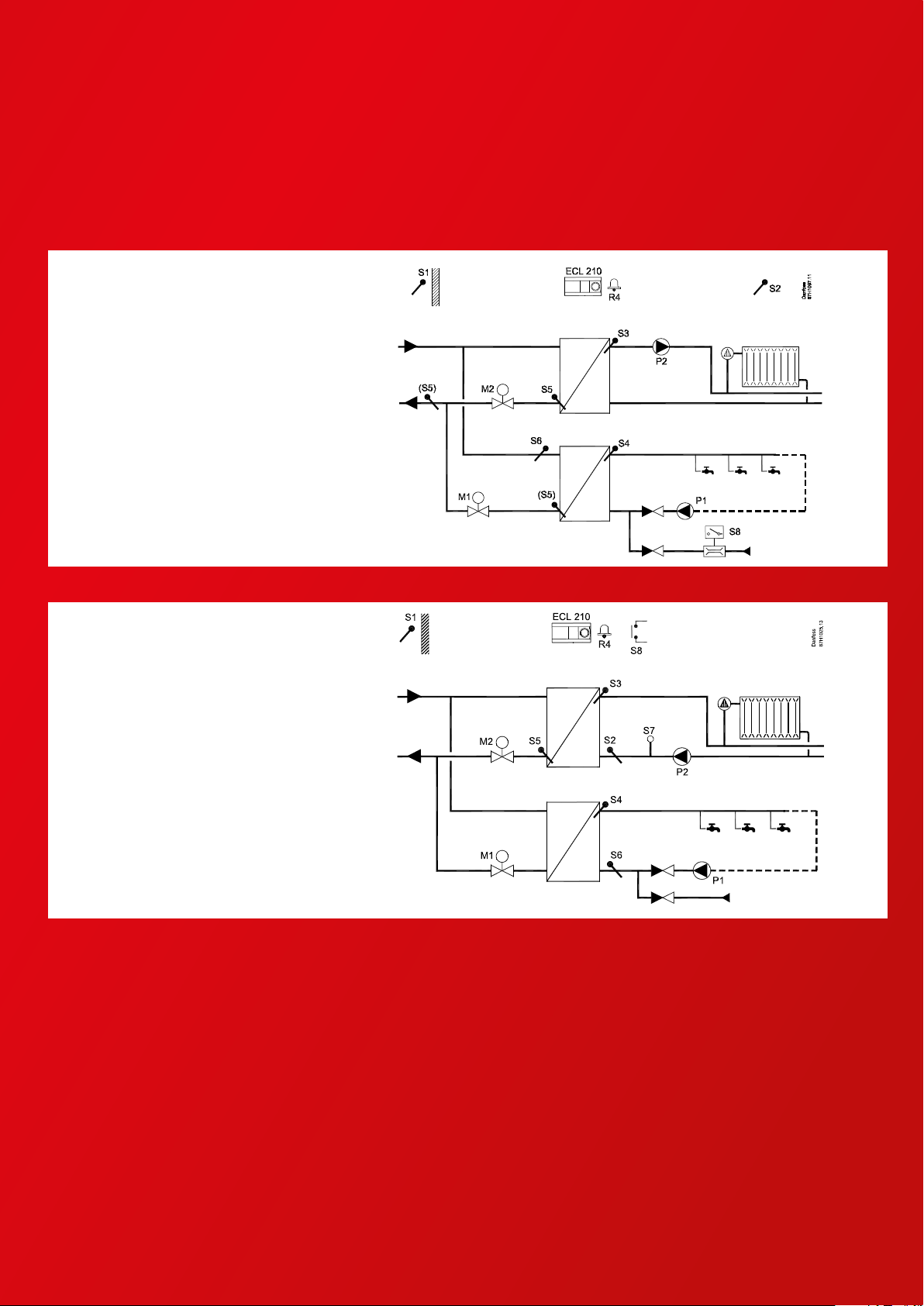

Przykład A
Utrzymanie stałej temperatury CWU
wukładzie z wymiennikiem ciepła.
116

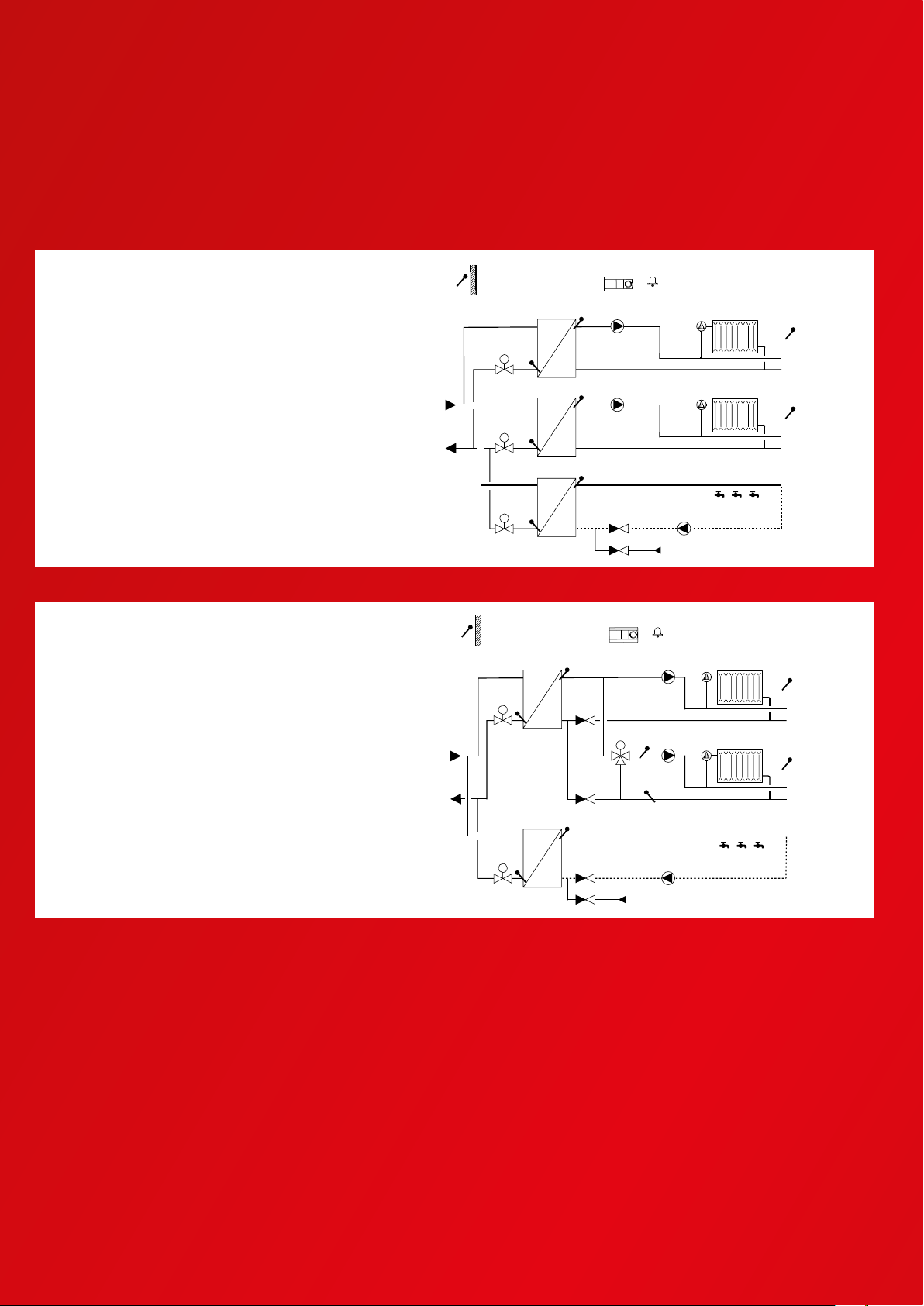

Przykład B
Utrzymanie stałej temperatury w obiegu
CWU z zasobnikiem z wbudowaną nagrzewnicą.
13
ECL Comfort 110 Aplikacja 130
Elektroniczny regulator temperatury z pogodową regulacją temperatury przepływu
w podłączonych bezpośrednio lub pośrednio układach ogrzewania.
130

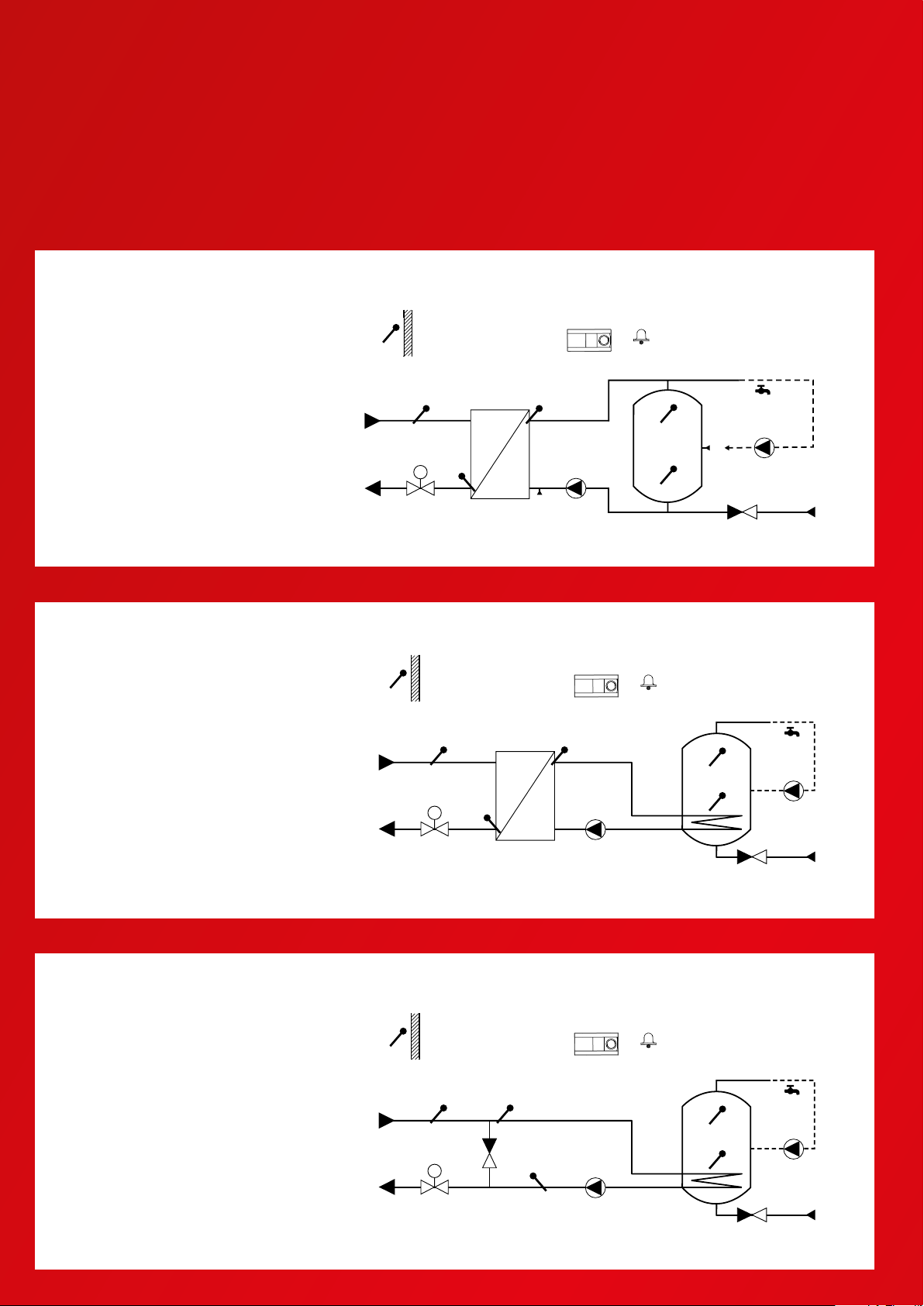

Przykład A
Ciepłowniczy obieg ogrzewania z wymiennikiem ciepła.
130
Przykład B
Kotłowy obieg ogrzewania.
14
ECL Comfort 210/310 Aplikacja A214/A314
Zastosowanie wielofunkcyjne. Regulacja temperatury np. układów wentylacyjnych
z ogrzewaniem lub chłodzeniem albo z kombinacją ogrzewania i chłodzenia. Regulacja
temperatury w oparciu o temperaturę zewnętrzną, ograniczenie temperatury powrotu,
bezpieczenie przeciwpożarowe i przeciwzamrożeniowe. Opcjonalne sterowanie
żowym lub obrotowym wymiennikiem ciepła za pomocą sygnałów analogowych.
Funkcja alarmu powiązana z temperaturą w kanale / temperaturą przepływu, sytuacją pożaru oraz zamrożenia.
za-
krzy-
A214.1
Przykład A
Układ wentylacyjny z chłodzeniem i stałą
temperaturą w pomieszczeniu.
A214.1
S1
P2
ECL 210 / (310)
X3
R4 (R6)
S5
F1
M2
S3
S4
Danfoss
87H2113.10
S1
ECL 210 / (310)
R4 (R6)
F1
S3
S4
Danfoss
87H2114.10
Przykład B
Układ wentylacyjny z chłodzeniem i stałą temperaturą w pomieszczeniu. Agregat chłodniczy ze stałym przepływem.
A214.1
Przykład C
Układ wentylacyjny (konwektory wentylatorowe) z chłodzeniem i stałą temperaturą w pomieszczeniu.
S1
M2
X3
S5
S3
M2
ECL 210 / (310)
X3
S5
R4 (R6)
F1 F1
S4
Danfoss
87H2115.10
ECL Comfort 210/310 Aplikacja A214/A314
5 °C
Zastosowanie wielofunkcyjne. Regulacja temperatury np. układów wentylacyjnych
z ogrzewaniem lub chłodzeniem albo z kombinacją ogrzewania i chłodzenia. Regulacja
temperatury w oparciu o temperaturę zewnętrzną, ograniczenie temperatury powrotu,
bezpieczenie przeciwpożarowe i przeciwzamrożeniowe. Opcjonalne sterowanie
żowym lub obrotowym wymiennikiem ciepła za pomocą sygnałów analogowych.
Funkcja alarmu powiązana z temperaturą w kanale / temperaturą przepływu, sytuacją pożaru oraz zamrożenia.
za-
krzy-
A214.1
Przykład D
Instalacja chłodzenia ze stałą temperaturą przepływu.
A214.1
S1
S1
M2
M2
S3
F1
S3
ECL 210 / (310)
ECL 210 / (310)
R4 (R6)
R4 (R6)
Danfoss
87H2116.10
Danfoss
87H2117.10
Przykład E
Instalacja chłodzenia w sucie i stała temperatura
padku piwniczki winnej).
w pomieszczeniu (np. w przy-
S4
F1
16
A214.2
S1
ECL 210 / (310)
R4 (R6)
M1
Danfoss
87H2118.10
Przykład A
Układ wentylacyjny z ogrzewaniem i stałą
temperaturą w kanale.
A214.2
Przykład B
Podgrzewanie basenu, stała temperatura wody.
S1
M1
S5
S3
F1
P2
S4
S3
X3
ECL 210 / (310)
R4 (R6)
S6
S7
S5
F1
S4
Danfoss
87H2119.10
17
ECL Comfort 210/310 Aplikacja A214/A314
Zastosowanie wielofunkcyjne. Regulacja temperatury np. układów wentylacyjnych
z ogrzewaniem lub chłodzeniem albo z kombinacją ogrzewania i chłodzenia. Regulacja
temperatury w oparciu o temperaturę zewnętrzną, ograniczenie temperatury powrotu,
bezpieczenie przeciwpożarowe i przeciwzamrożeniowe. Opcjonalne sterowanie
żowym lub obrotowym wymiennikiem ciepła za pomocą sygnałów analogowych.
Funkcja alarmu powiązana z temperaturą w kanale / temperaturą przepływu, sytuacją pożaru oraz zamrożenia.
za-
krzy-
A214.3
Przykład A
Układ wentylacyjny z ogrzewaniem i stałą
temperaturą w pomieszczeniu.
A214.3
S1
S1
P2
ECL 210 / (310)
X3
ECL 210 / (310)
R4 (R6)
M1
S5
S6
S7
R4 (R6)
F1 F1
F1
S3
S4
Danfoss
87H2120.10
Danfoss
87H2121.10
Przykład B
Układ wentylacyjny (konwektory wentylatorowe) z ogrzewaniem i stałą temperaturą w pomieszczeniu.
S4
S3
X3
S5
M1
18

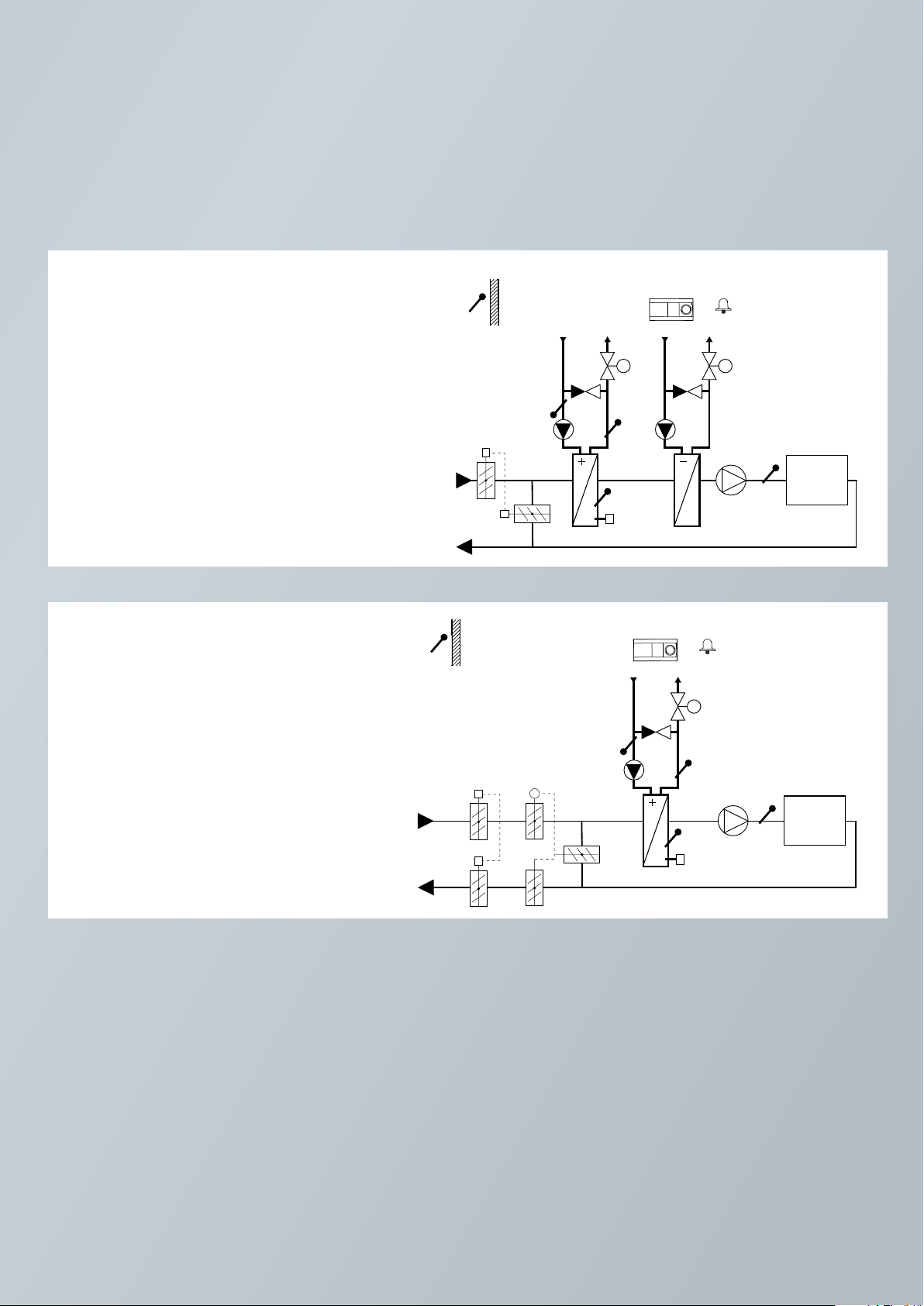

A214.4
S1
ECL 210 / (310)
R4 (R6)
Danfoss
87H2122.10
Przykład A
Układ wentylacyjny z ogrzewaniem, chłodzeniem
i stałą temperaturą w kanale.
A214.4
Przykład B
Układ wentylacyjny z ogrzewaniem, chłodzeniem
wnętrzne) i stałą temperaturą w kanale.
pasywnym (powietrze ze-
S1
P2
P2
M2
S3
X3
M1
S5
S6
S7
ECL 210 / (310)
S3
X3
R4 (R6)
M1
S5
S6
S7
F1
F1
M2
S4
S4
Danfoss
87H2123.10
19
ECL Comfort 210/310 Aplikacja A214/A314
0
Zastosowanie wielofunkcyjne. Regulacja temperatury np. układów wentylacyjnych
z ogrzewaniem lub chłodzeniem albo z kombinacją ogrzewania i chłodzenia. Regulacja
temperatury w oparciu o temperaturę zewnętrzną, ograniczenie temperatury powro
zabezpieczenie przeciwpożarowe i przeciwzamrożeniowe. Opcjonalne sterowanie krzyżowym lub obrotowym wymiennikiem ciepła za pomocą sygnałów analogowych.
Funkcja alarmu powiązana z temperaturą w kanale / temperaturą przepływu, sytuacją pożaru oraz zamrożenia.
tu,

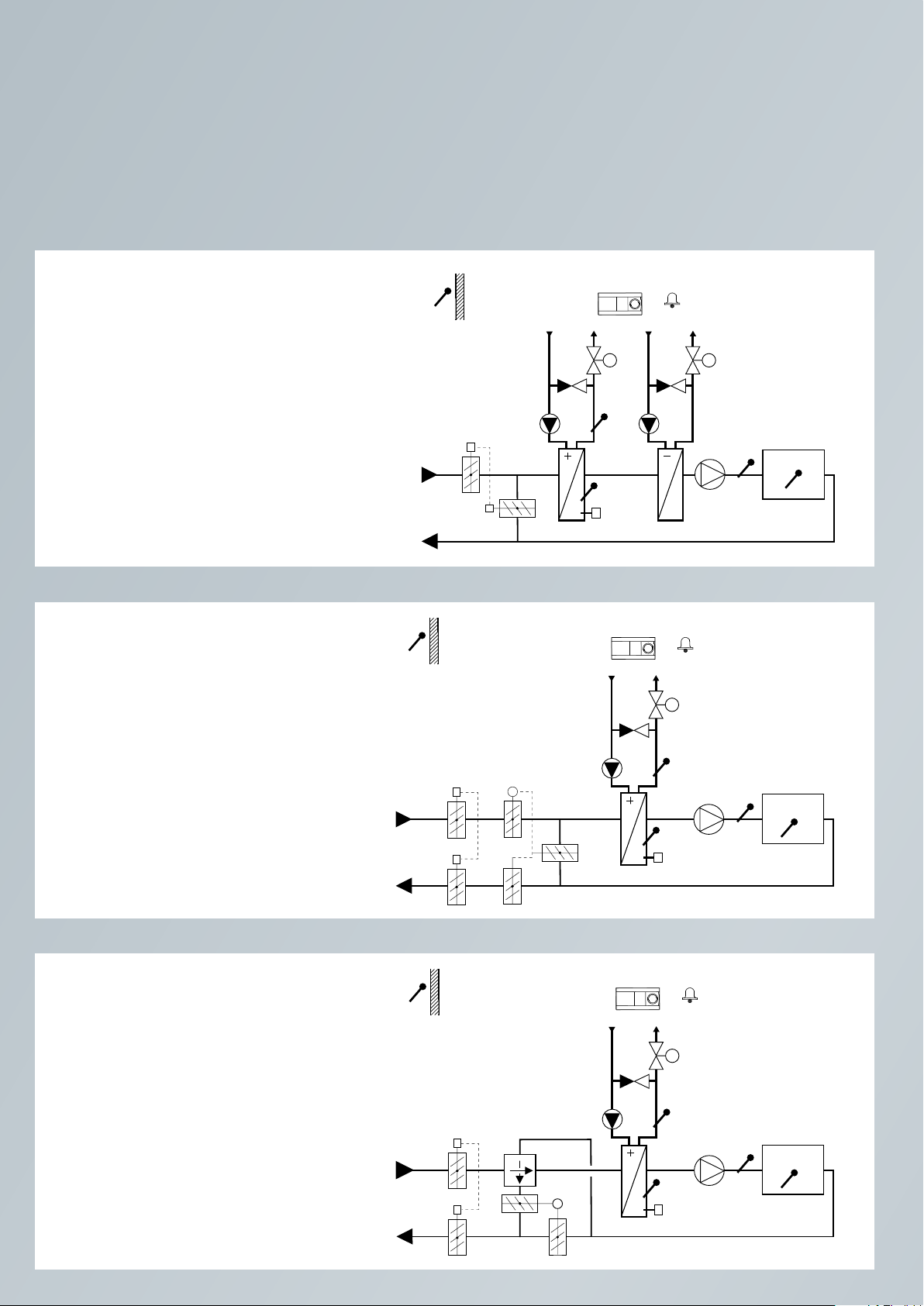

A214.5
Przykład A
Układ wentylacyjny z ogrzewaniem, chłodzeniem i stałą temperaturą w pomieszczeniu.
A214.5
S1
S1
P2
X3
ECL 210 / (310)
M1
S5
S6
S7
ECL 210 / (310)
R4 (R6)
R4 (R6)
M1
F1
M2
S3
S4
Danfoss
87H2124.10
Danfoss
87H2125.10
Przykład B
Układ wentylacyjny z ogrzewaniem,
chłodzeniem pasywnym (powietrze
zewnętrzne) i stałą temperaturą w pomieszczeniu.
A214.5
Przykład C
Układ wentylacyjny z ogrzewaniem,
krzyżowym wymiennikiem ciepła i stałą
temperaturą w pomieszczeniu.
X3
ECL 210 / (310)
X3
M2
S1
P2
P2
M2
S5
S6
S7
R4 / (R6)
M1
S5
S6
S7
F1
F1
S3
S3
S4
S4
Danfoss
87H2134.1

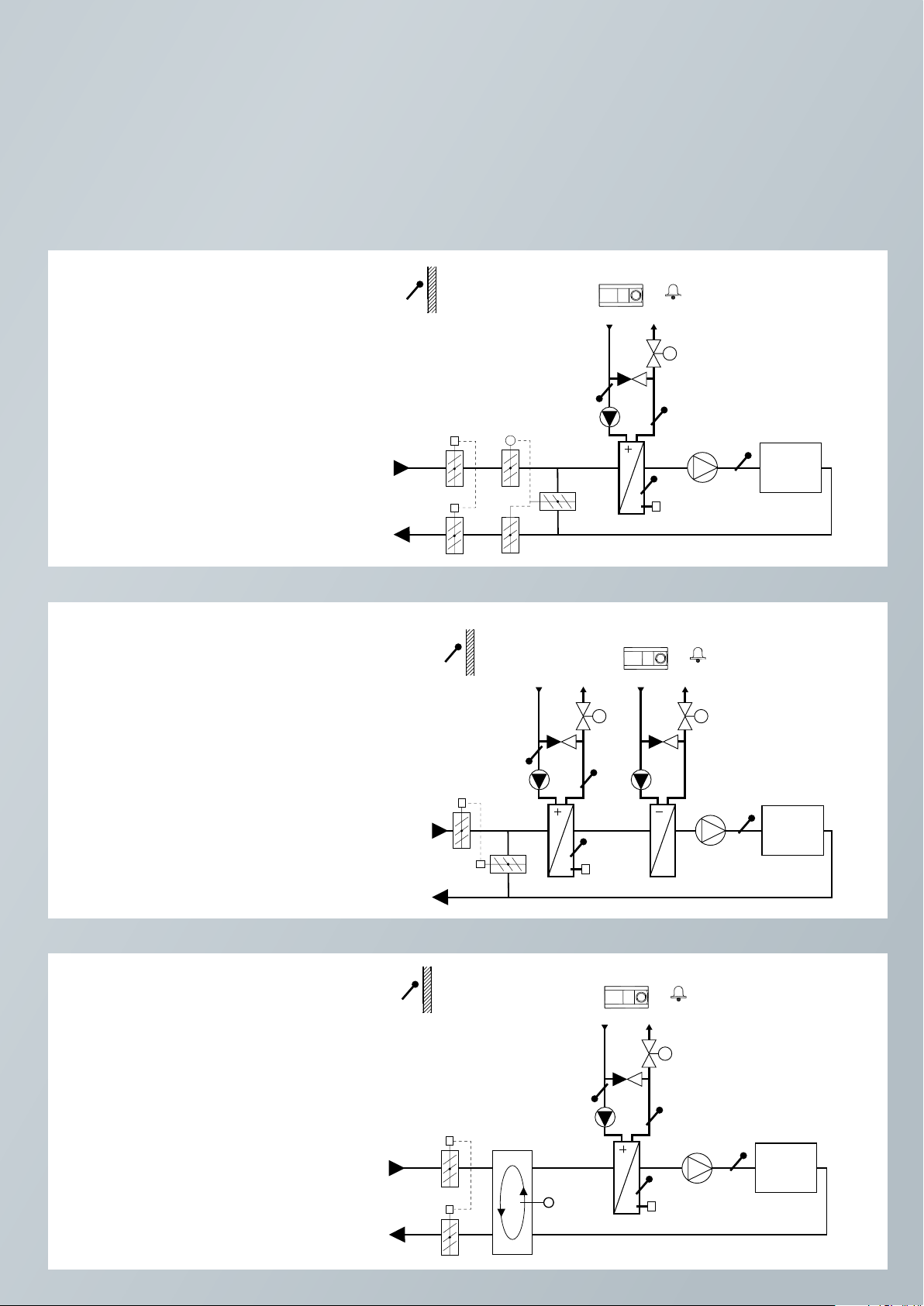

A314.1
S1
ECL 310 + ECA 32
R6
M1
Danfoss
87H2133.10
Przykład A
Układ wentylacyjny z ogrzewaniem, chłodzeniem pasy wnym (powietrze zewnę trzne)
i stałą temperaturą w kanale. Chłodzenie pasywne sterowane za pomocą
sygnałów analogowych (M2).
A314.1
Przykład B
Układ wentylacyjny z ogrzewaniem,
chłodzeniem i stałą temperaturą w kanale. Chłodzenie sterowane za pomocą sygnałów analogowych (M2).
S1
P2
P2
M2
S3
X3
S3
X3
A
ECL 310 + ECA 32
M1
S5
S6
S7
S6
S7
S5
R6
F1
F1
M2
S4
Danfoss
87H2128.10
A
S4
A314.1
Przykład C
Układ wentylacyjny z ogrzewaniem, chłodzeniem pasy wnym (powietrze zewnę trzne) i stałą temperaturą w kanale. Prędkość
obrotowego wymiennika ciepła (M2)
sterowana za pomocą sygnałów analogowych w celu odzyskiwania ciepła.
S1
P2
ECL 310 + ECA 32
S3
X3
S5
R6
M1
F1
S4
Danfoss
87H2126.10
S6
M2
A
S7
21
ECL Comfort 210/310 Aplikacja A214/A314
Zastosowanie wielofunkcyjne. Regulacja temperatury np. układów wentylacyjnych
z ogrzewaniem lub chłodzeniem albo z kombinacją ogrzewania i chłodzenia. Regulacja
temperatury w oparciu o temperaturę zewnętrzną, ograniczenie temperatury powrotu,
bezpieczenie przeciwpożarowe i przeciwzamrożeniowe. Opcjonalne sterowanie
żowym lub obrotowym wymiennikiem ciepła za pomocą sygnałów analogowych.
Funkcja alarmu powiązana z temperaturą w kanale / temperaturą przepływu, sytuacją pożaru oraz zamrożenia.
za-
krzy-
A314.2
Przykład A
Układ wentylacyjny z ogrzewaniem, chłodzeniem pasy wnym (powietrze zewnę trzne) i stałą temperaturą w pomieszczeniu.
Chłodzenie pasywne sterowane za
pomocą sygnałów analogowych (M2).
A314.2
S1
P2
M2
A
S1
ECL 310 + ECA 32
X3
ECL 310 + ECA 32
M1
S6
S7
S5
R6
M1
R6
F1
M2
Danfoss
87H2127.10
S3
S4
Danfoss
87H2135.10
A
Przykład B
Układ wentylacyjny z ogrzewaniem,
chłodzeniem i stałą temperaturą w pomieszczeniu. Chłodzenie sterowane za
pomocą sygnałów analogowych (M2).
A314.2
Przykład C
Układ wentylacyjny z ogrzewaniem,
chłodzeniem pasywnym (powietrze zewnętrzne) i stałą temperaturą w pomieszczeniu. Prędkość obrotowego wymiennika ciepła (M2) sterowana za
pomocą sygnałów analogowych w celu
odzyskiwania ciepła.
P2
S1
P2
X3
S5
S6
S7
ECL 310 + ECA 32
X3
M2
A
S6
S7
S5
R6
M1
F1
F1
S3
S3
S4
S4
Danfoss
87H2129.10
A314.2
S1
ECL 310 + ECA 32
R6
M1
Danfoss
87H2130.10
Przykład D
Układ wentylacyjny z ogrzewaniem, krzyżowym wymiennikiem ciepła sterowanym za pomocą sygnałów analogowych
(M2) i stałą temperaturą w pomieszczeniu.
A314.3
Przykład A
Układ wentylacyjny z ogrzewaniem i stałą temperaturą w pomieszczeniu. Prędkość
sterowanego za pomocą sygnałów analogowych wentylatora (V1)
zależna od prędkości wiatru (na zewnątrz).
M2
X3
A
ECL 310 + ECA 32
X3
P2
S1
S10
P2
S6
S7
S5
S6
S7
R6
M1
S5
F1 / V1
F1
S3
S3
S4
S4
Danfoss
87H2131.10
A314.3
Przykład B
Układ wentylacyjny z ogrzewaniem i stałą temperaturą w pomieszczeniu. Prędkość
sterowanej za pomocą sygnałów
analogowych kurtyny powietrznej
(V1)
zależna od prędkości wiatru (na ze-
wnątrz).
S1
S10
P2
ECL 310 + ECA 32
X3
S6
S7
S5
R6
M1
F1
S3
V1
S4
Danfoss
87H2132.10
A
23
ECL Comfort 210/310 Aplikacja A217/A317

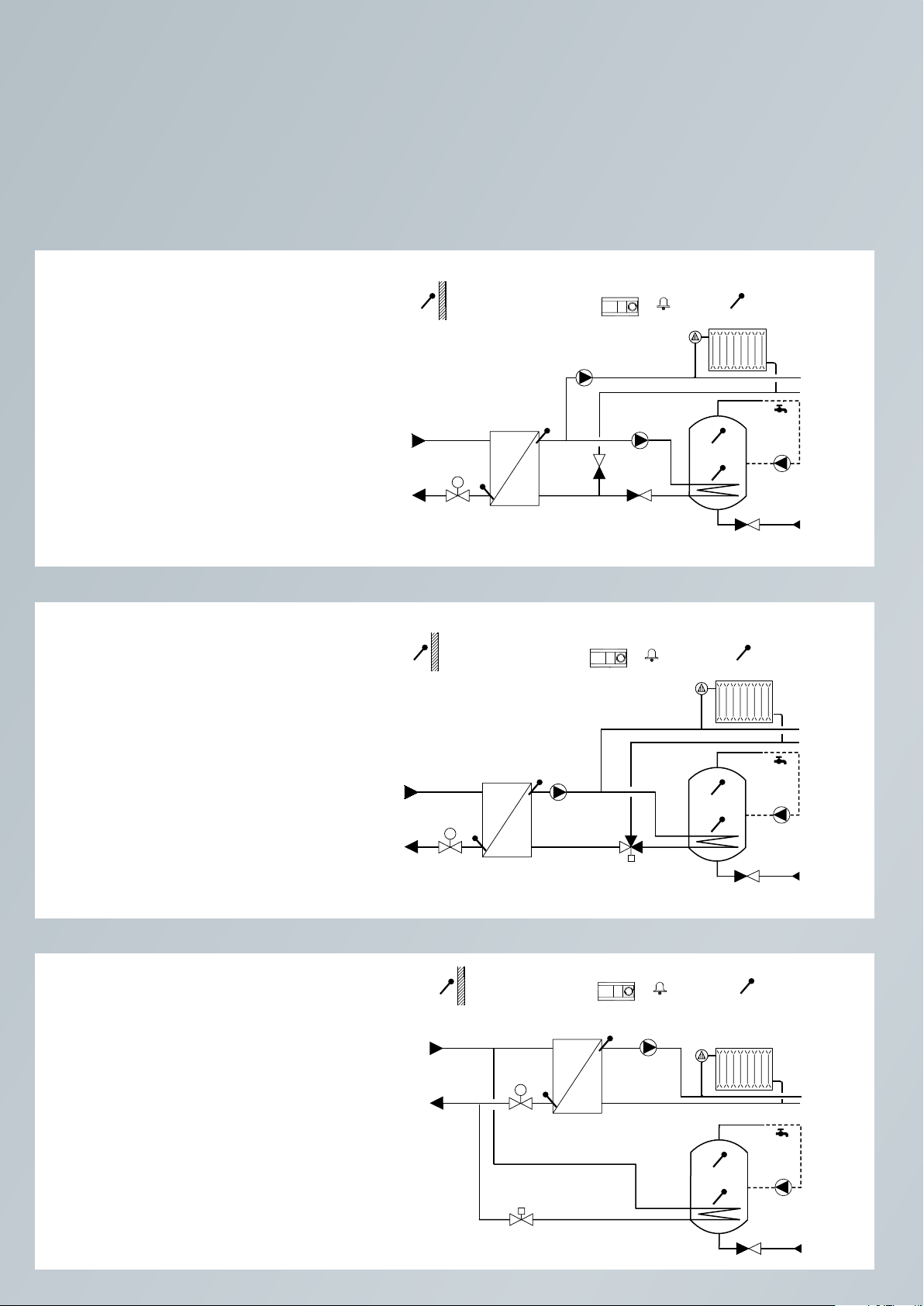

Zaawansowana regulacja temperatury w obiegu CWU w układzie z zasobnikiem,
układzie ogrzewanym bezpośrednio lub układzie ładowania. Ograniczenie temperatury powrotu. Opcjonalna regulacja obiegu podgrzewania.
Funkcja alarmu powiązana z temperaturą przepływu.
A217.1 / A317.1
Przykład A
Układ ładowania CWU podłączony pośrednio. Cyrkulacja CWU przez zasobnik CWU (A) lub wymiennik ciepła (B).
A217.1 / A317.1
S1
S1
M1
S2
S2
S5
ECL 210 / (310)
S3
B
P1
ECL 210 / (310)
S3
R4 (R6)
R4 (R6)
S6
S8
Danfoss
87H2067.10
A
P3
Danfoss
87H2068.10
S6
Przykład B
Układ podgrzewania CWU podłączony pośrednio.
A217.1 / A317.1
Przykład C
Układ podgrzewania CWU podłączony bezpośrednio.
S1
M1
M1
S2
S5
S3
ECL 210 / (310)
S5
P1
P1
R4 (R6)
S8
S6
S8
P3
P3
Danfoss
87H2069.10
A217.1 / A317.1
S1
ECL 210 / (310)
R4 (R6)
Danfoss
87H2070.10
Przykład D
Układ podgrzewania CWU podłączony bezpośrednio.
A217.2 / A317.2

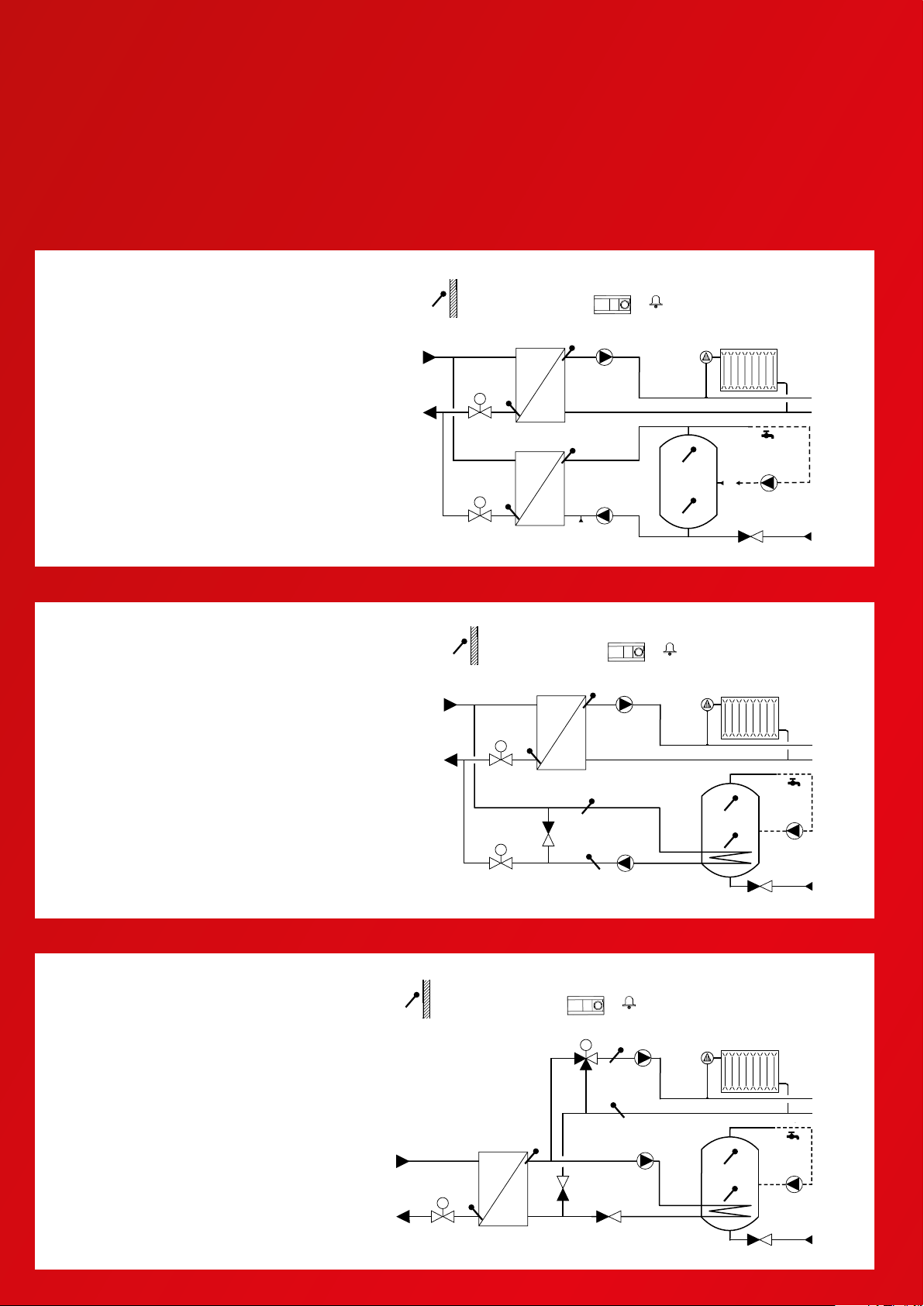

Przykład A
Układ ładowania CWU z regulowaną
temperaturą ogrzewania podłączony
pośrednio. Cyrkulacja CWU przez zasobnik CWU (A) lub wymiennik ciepła (B)
S1
S2 S3
M1
S5
P1
M1
S2
S5
ECL 210 / (310)
S4
B
P2
R4 (R6)
S6
S8
S3
P3
Danfoss
87H2071.10
A
P3
.
A217.2 / A317.2
Przykład B
Układ ładowania CWU z regulowaną
temperaturą ogrzewania podłączony
pośrednio. Cyrkulacja CWU przez zasobnik CWU (A) lub wymiennik ciepła (B).
S1
M1
S2 S3
S5
P1
ECL 210 / (310)
S4
B
P2
R4 (R6)
S6
S8
Danfoss
87H2072.10
A
P3
25

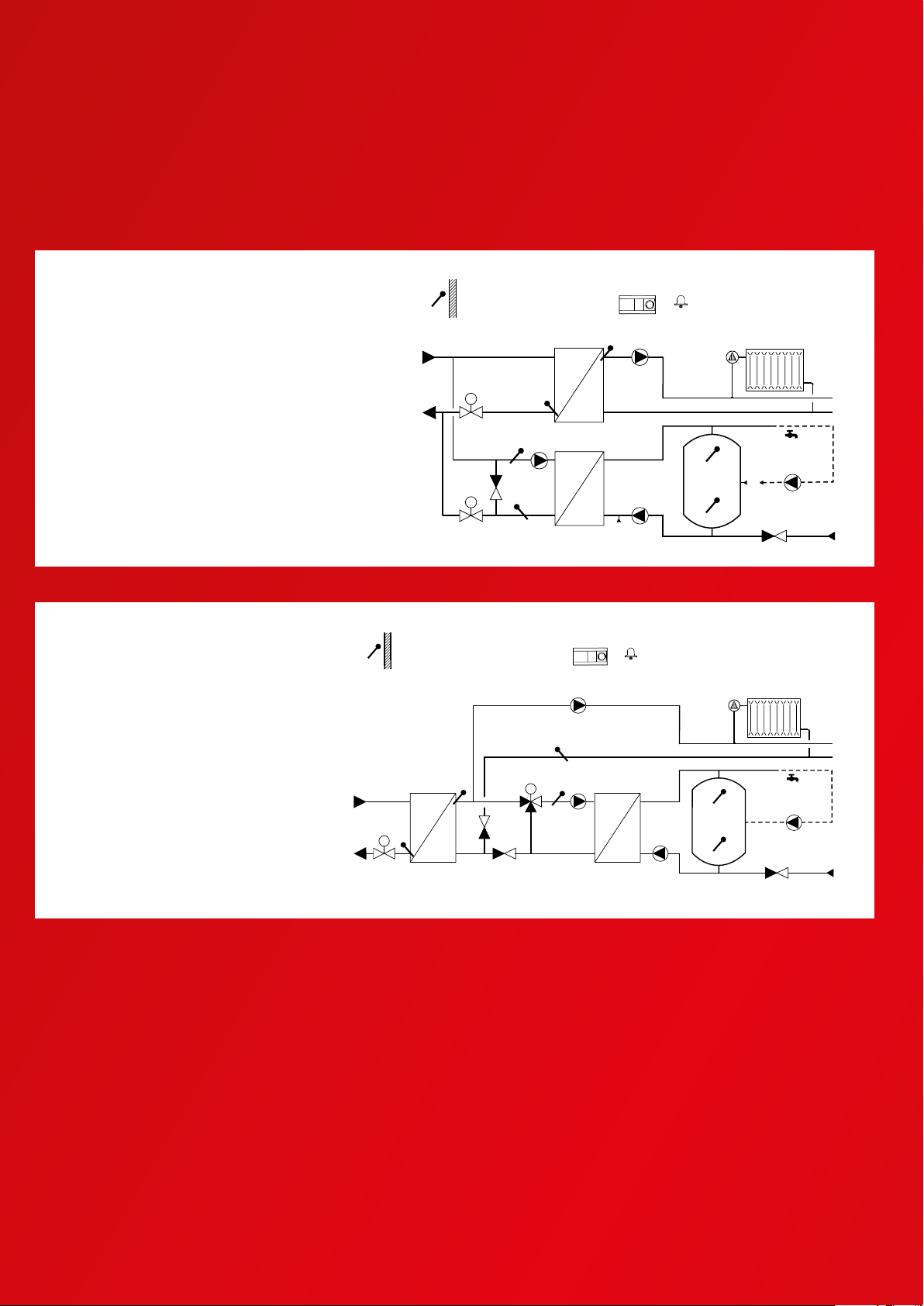

ECL Comfort 210/310 Aplikacja A230

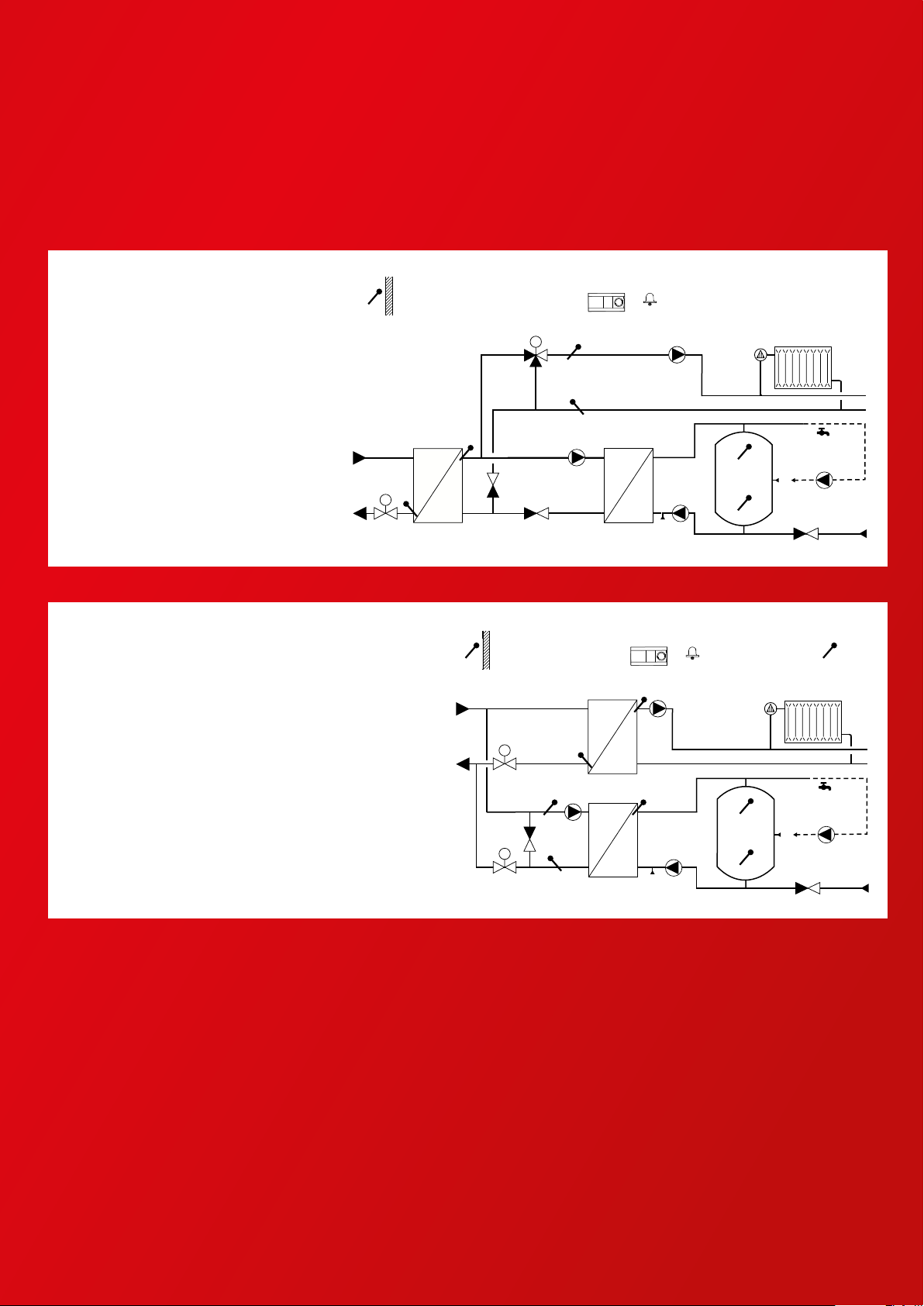

Ogrzewanie lub chłodzenie
Ogrzewanie — Aplikacja A230.1
Temperatura przepływu w obiegu ogrzewania regulowana w oparciu o temperaturę
zewnętrzną. Kompensacja temperatury w pomieszczeniu i wpływu wiatru. Ograniczenie
temperatury powrotu zależne od temperatury zewnętrznej. Funkcja alarmu powiązana z temperaturą przepływu.
A230.1
Przykład A
Układ ogrzewania podłączony pośrednio (typowa sieć cieplna).
A230.1
Przykład B
Układ ogrzewania podłączony bezpośrednio.
26
A230.1
Przykład C
Kotłowy układ ogrzewania z zaworem trójdrożnym.
A230.1
Przykład D
Kotłowy układ ogrzewania z czterodrożnym zaworem obrotowym.
27
ECL Comfort 210/310 Aplikacja A230
Ogrzewanie lub chłodzenie
Chłodzenie — Aplikacja A230.2
Regulacja temperatury przepływu w obiegu chłodzenia. Kompensacja temperatury
w pomieszczeniu i temperatury zewnętrznej. Ograniczenie temperatury powrotu.
A230.2
Przykład A
Instalacja chłodzenia podłączona pośrednio (typowa instalacja chłodzenia).
A230.2
Przykład B
Instalacja chłodzenia podłączona bezpośrednio.
28
A230.2
Przykład C
Instalacja chłodzenia podłączona pośrednio, stały przepływ po stronie zasilania chłodzenia.
A230.2
Przykład D
Dwie pompy cyrkulacyjne pracujące
sekwencyjnie zgodnie z harmonogramem 2.
29
ECL Comfort 210/310 Aplikacja A231/A331
Temperatura przepływu w obiegu ogrzewania regulowana w oparciu o temperaturę zewnętrzną. Ograniczenie temperatury powrotu zależne od temperatury zewnętrznej. Sterowanie jedną lub dwiema
pompami cyrkulacyjnymi. Opcjonalna regulacja temperatury przepływu powiązana z temperaturą
zasilania. Funkcja uzupełniania wody.
Funkcja alarmu powiązana z temperaturą przepływu, ciśnieniem oraz pracą pomp cyrkulacyjnych.
Funkcje dodatkowe w A331: Sterowanie jedną lub dwiema pompami cyrkulacyjnymi w celu obsługi
funkcji uzupełniania wody.
A231.1
Przykład A
Układ ogrzewania ze sterowaniem dwiema
pompami i funkcją uzupełniania
wody podłączony pośrednio.
A231.2
Przykład A
Układ ogrzewania ze sterowaniem dwiema
pompami i funkcją uzupełniania
wody podłączony pośrednio (pomiar
temperatury zasilania pozwala na rozszerzenie funkcjonalności w zakresie
sterowania/ograniczania).
S2
M1
M1
P3
P3
S5
S5
ECL 210
V1
ECL 210
V1
S3
S3
R4
R4
P1
P2
S8
P1
P2
S8
DanfossS187H2006.10
S7
P
DanfossS187H2005.10
S7
P
30
ECL 310
A331.1
Przykład A
Układ ogrzewania ze sterowaniem
dwiema pompami i funkcją uzupełniania wody podłączony pośrednio.
A331.2
Przykład A
Układ ogrzewania ze sterowaniem dwiema
pompami i funkcją uzupełniania
wody podłączony pośrednio (pomiar
temperatury zasilania pozwala na rozszerzenie funkcjonalności w zakresie
sterowania/ograniczania).
S2
M1
M1
P3
P5
P3
P5
S10
S10
S5
S5
V1
ECL 310
V1
S3
S3
R6
R6
P1
P2
S8
P1
P2
S8
S9
S9
DanfossS187H2003.10
S7
P
DanfossS187H2004.10
S7
P
31
ECL Comfort 210/310 Aplikacja A237/A337
Temperatura przepływu w obiegu ogrzewania regulowana w oparciu o temperaturę zewnętrzną.
Kompensacja temperatury w pomieszczeniu i ograniczenie temperatury powrotu zależne od
temperatury zewnętrznej.
Regulacja temperatury w obiegu CWU w układzie z zasobnikiem, układzie ogrzewanym bezpośrednio lub układzie ładowania. Ograniczenie temperatury powrotu. Możliwość priorytetu CWU.
Funkcja alarmu powiązana z temperaturami przepływu.
A237.1 / A337.1

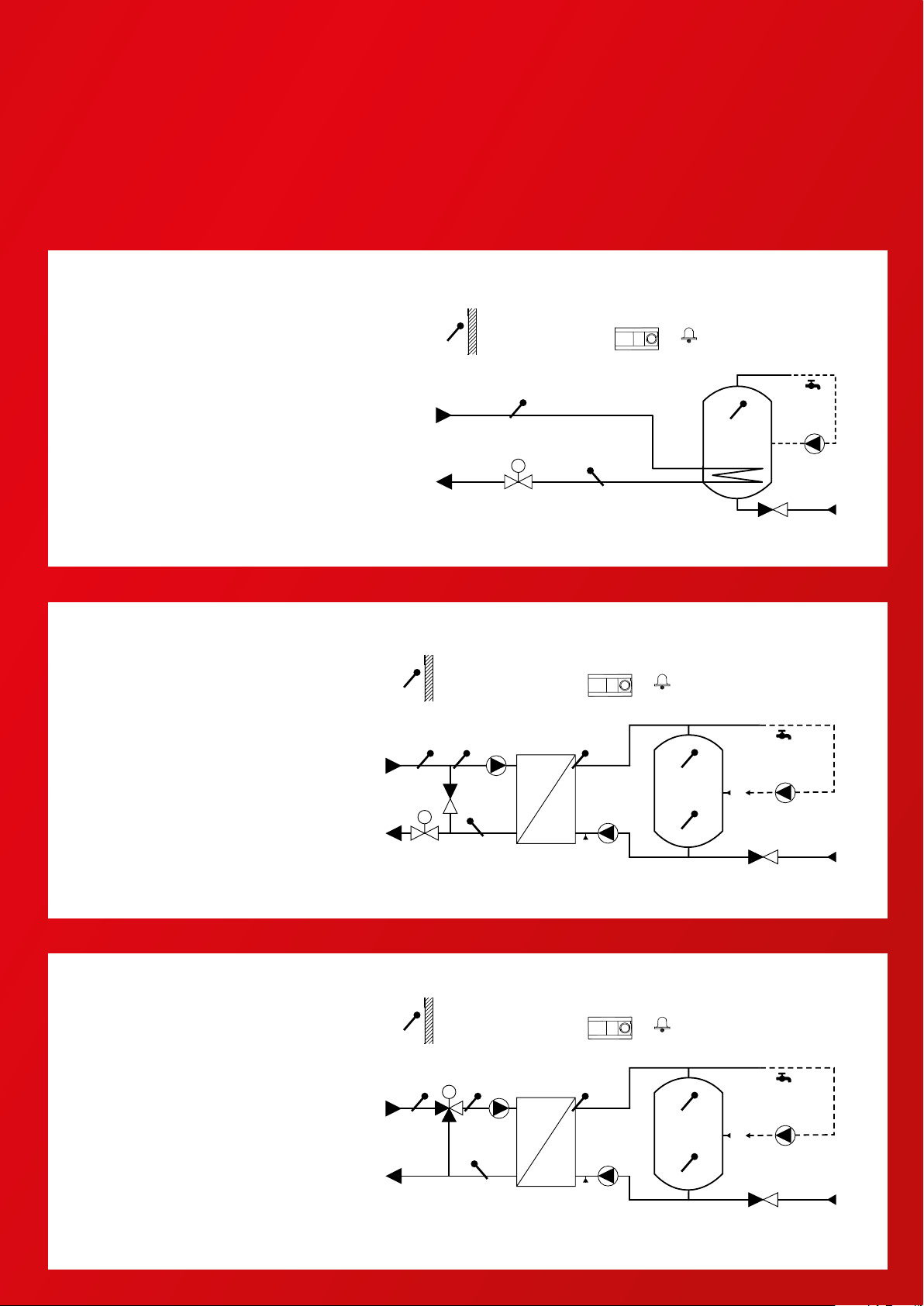

Przykład A
Układ podłączony pośrednio i podłączony
po stronie wtórnej zasobnik CWU
z pojemnościowym wymiennikiem ciepła (opcjonalny priorytet CWU).
A237.1 / A337.1
S1
M1
S5
S1
ECL 210 / (310)
R4 / (R6)
P1
S3
P2
ECL 210 / (310)
R4 / (R6)
S2
Danfoss
87H2024.10
S6
S8
P3
S2
Danfoss
87H2025.10
Przykład B
Układ podłączony pośrednio i podłączony po stronie wtórnej zasobnik
CWU z pojemnościowym wymiennikiem ciepła (priorytet CWU).
A237.1 / A337.1
Przykład C
Układ podłączony pośrednio i podłączony po stronie pierwotnej zasobnik CWU z pojemnościowym wymiennikiem ciepła (opcjonalny priorytet
CWU).
S3
M1
P1
P2 / M2*
ECL 210 / (310)
R4 / (R6)
S3
P1
S5
M1
S5
S1
P2 / M2*
S6
S8
P3
S2
Danfoss
87H2026.10
S6
S8
P3
A237.1 / A337.1
S1
ECL 210 / (310)
M1
S3
R4 / (R6)
P1
S2
Danfoss
87H2027.10
Przykład D
Układ podłączony bezpośrednio i zasobnik CWU z pojemnościowym wymiennikiem ciepła (opcjonalny priorytet CWU).
A237.2 / A337.2
Przykład A
Układ podłączony pośrednio i podłączony po stronie wtórnej układ ładowania CWU (opcjonalny priorytet CWU).
M1
S6
P2
S5
P1
S3
P2
S5
S4
P4
S8
P3
Danfoss
87H2022.10
S6
S8
P3
A237.2 / A337.2
Przykład B
Układ podłączony pośrednio i podłączony po stronie wtórnej układ ładowania CWU (priorytet CWU).
S1
S3
M1
S5
P1
ECL 210 / (310)
P2 / M2*
(R6)
S4
P4
S2
Danfoss
87H2023.10
S6
P3
S8
33
ECL Comfort 210/310 Aplikacja A247/A347
Temperatura przepływu w obiegu ogrzewania regulowana w oparciu o temperaturę zewnętrzną.
Kompensacja temperatury w pomieszczeniu i ograniczenie temperatury powrotu zależne od
temperatury zewnętrznej.
Regulacja temperatury w obiegu CWU w układzie z zasobnikiem, układzie ogrzewanym bezpośrednio lub układzie ładowania. Ograniczenie temperatury powrotu. Możliwość zmiennego priorytetu CWU.
Funkcja alarmu powiązana z temperaturami przepływu.
A247.1 / A347.1

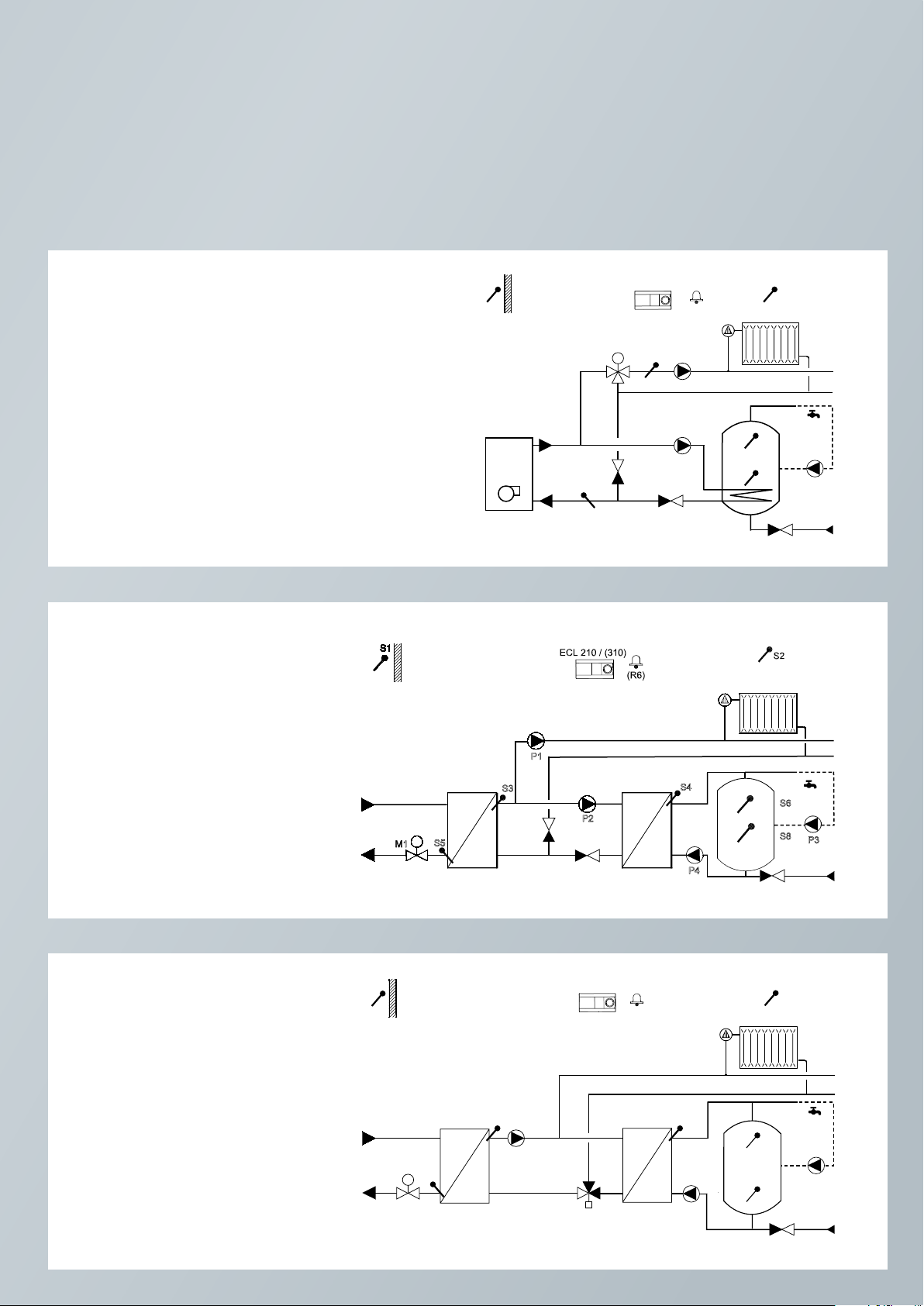

Przykład A
Układ ogrzewania podłączony pośrednio
i układ ładowania CWU (opcjonalny
priorytet CWU).
A247.1 / A347.1
S1
M2
S5
M1
S2
S1
M2
S5
ECL 210 / (310)
S3
P1
S4
B
P2
ECL 210 / (310)
S3
P1
R4 / (R6)
R4 / (R6)
Danfoss
87H2039.10
S6
A
P3
S8
Danfoss
87H2053.10
Przykład B
Układ ogrzewania podłączony pośrednio i układ ogrzewania zasobnika CWU
podłączony bezpośrednio. (Obieg ze
wstępną regulacją i opcjonalny priorytet CWU).
A247.1 / A347.1
Przykład C
Układ ogrzewania i układ CWU podłączone pośrednio (opcjonalny priorytet CWU).
S4
M1
S1
S4
M1
S2
S2
ECL 210 / (310)
M2
P2
R4 / (R6)
S3
P1
S5
P2
S6
S8
P3
Danfoss
87H2054.10
S6
S8
P3
A347.1
S1
ECL 310
R6
S3
S7
Danfoss
87H2057.10
Przykład D
Układ ogrzewania podłączony pośrednio i układ ładowania CWU (opcjonalny
priorytet CWU).
M2
M1
P1
S5
S4
S2
B
P2
S6
A
P3
S8
35
ECL Comfort 210/310 Aplikacja A247/A347
Temperatura przepływu w obiegu ogrzewania regulowana w oparciu o temperaturę zewnętrzną.
Kompensacja temperatury w pomieszczeniu i ograniczenie temperatury powrotu zależne od
temperatury zewnętrznej.
Regulacja temperatury w obiegu CWU w układzie z zasobnikiem, układzie ogrzewanym bezpośrednio lub układzie ładowania. Ograniczenie temperatury powrotu. Możliwość zmiennego priorytetu CWU.
Funkcja alarmu powiązana z temperaturami przepływu.
A247.2 / A347.2
Przykład A
Układ ogrzewania podłączony pośrednio i układ ładowania zasobnika CWU
z wstępną regulacją temperatury ładowania.
A247.2 / A347.2
S1
M2
M1
S1
S5
S4
P2
S2
S5
ECL 210 / (310)
S3
ECL 210 / (310)
P1
Danfoss
(R6)
P1
S6
A
S8
B
P4
(R6)
87H2038.10
P3
Danfoss
87H2055.10
Przykład B
Układ ogrzewania podłączony pośrednio i układ CWU. Układ ładowania
zasobnika CWU ma wstępnie regulowaną temperaturą ładowania.
S3
M2
S2
M1
S4
P2
P4
S6
P3
S8
36
A247.2 / A347.2
Przykład C
Układ ogrzewania podłączony pośrednio i układ CWU. Układ ładowania zasobnika CWU ma wstępnie regulowaną
temperaturą ładowania. Opcjonalny
priorytet CWU.
S1
S4
M1
S2
M2
ECL 210 / (310)
S3
S5
P2
(R6)
Danfoss
87H2056.10
P1
S6
A
P3
S8
B
P4
A347. 2
Przykład D
Układ ogrzewania podłączony pośrednio i układ CWU. Układ ładowania zasobnika CWU jest połączony bezpośrednio i ma wstępnie regulowaną
temperaturą ładowania. Opcjonalny
priorytet CWU.
S1
M2
M1
S5
S4
P2
S2
ECL 310
S3
P1
S9
B
S7
Danfoss
R6
S6
A
S8
P4
87H2040.10
P3
37
ECL Comfort 210/310 Aplikacja A260
Temperatura przepływu w dwóch obiegach ogrzewania regulowana w oparciu
o temperaturę zewnętrzną. Kompensacja temperatury w pomieszczeniu i ograniczenie temperatury powrotu zależne od temperatury zewnętrznej. Niezależna
praca równoległa obiegów lub obieg 2 bezpośrednio za obiegiem 1.
Funkcja alarmu powiązana z temperaturami przepływu.
A260.1

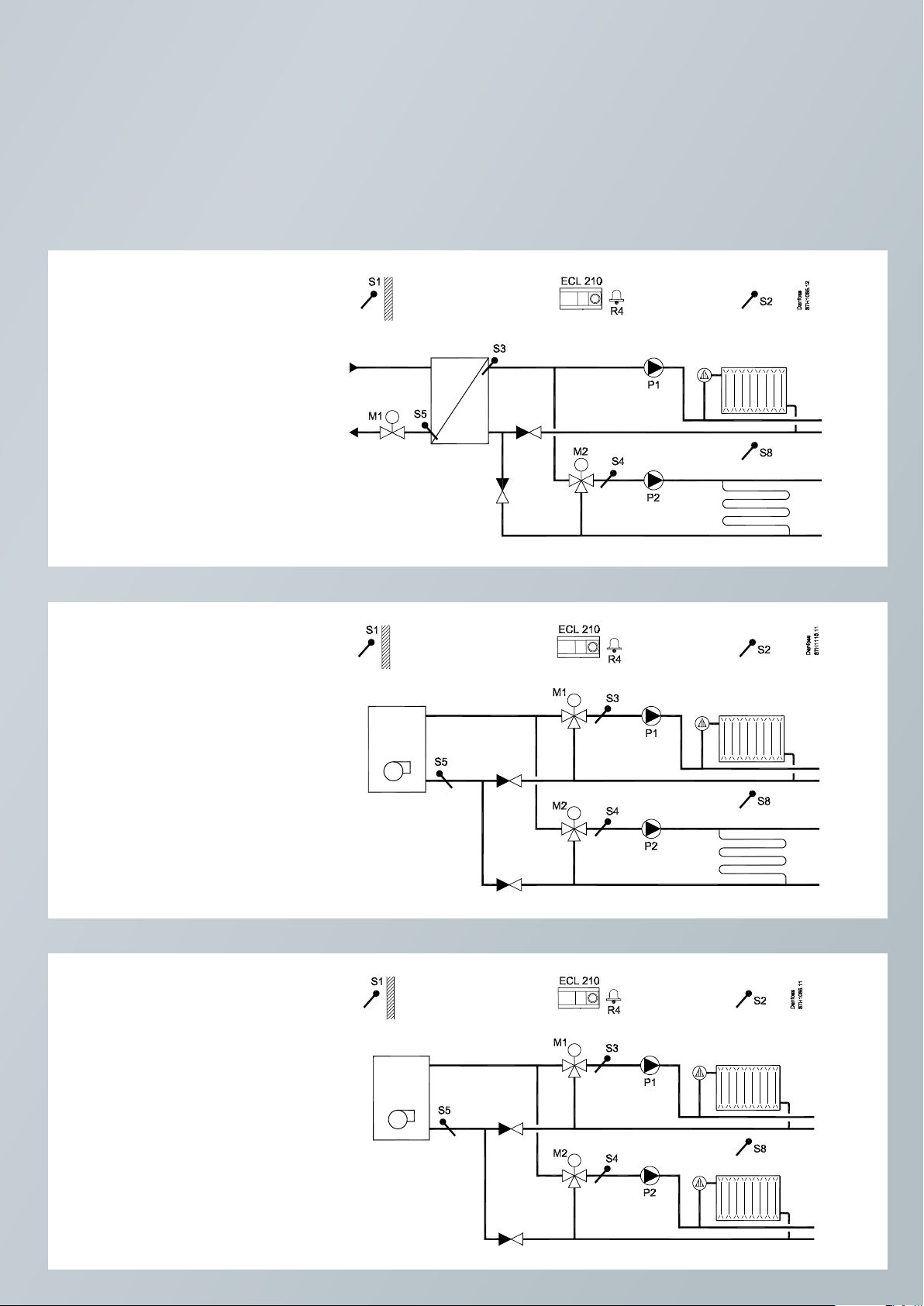

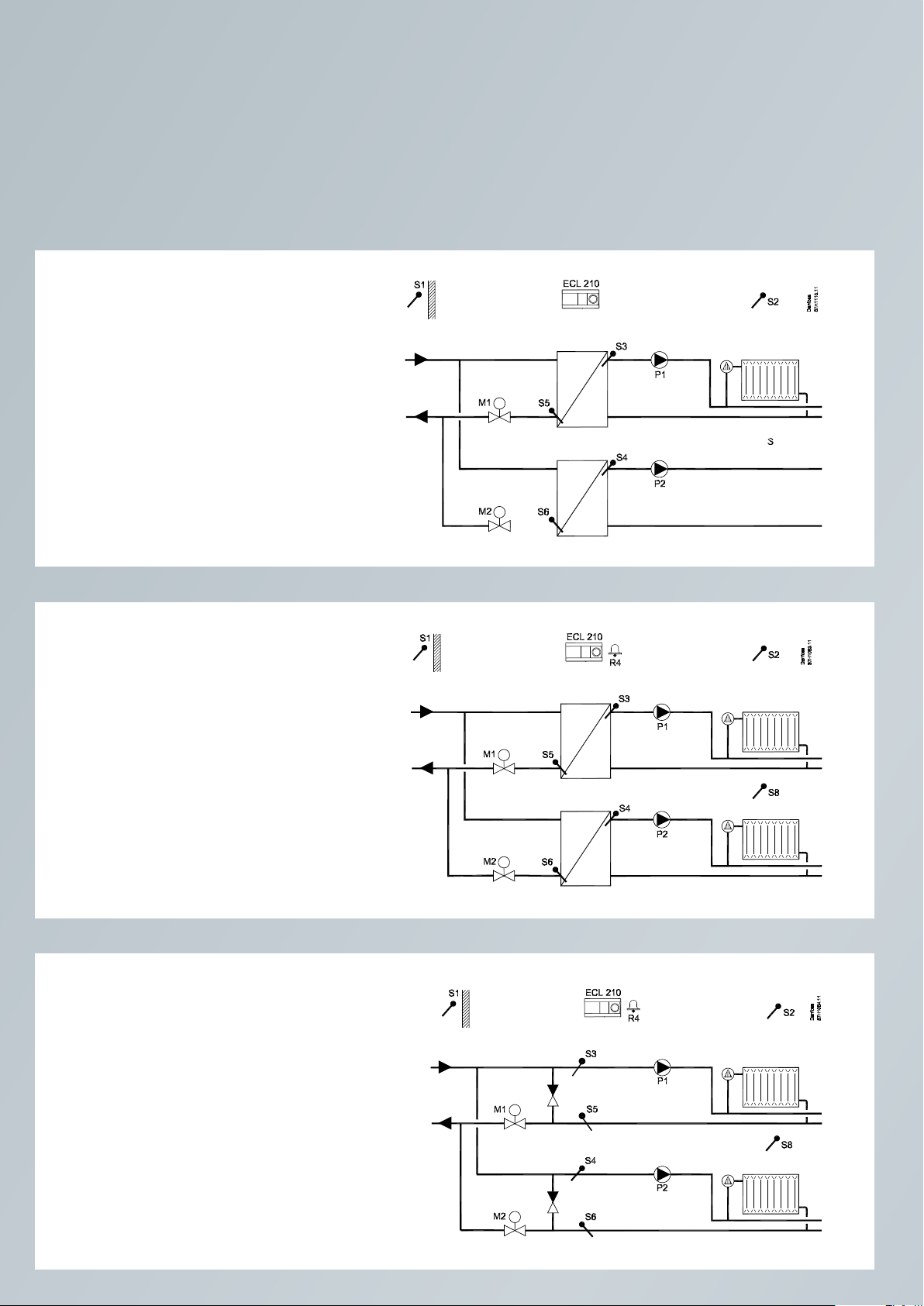

Przykład A
Układy ogrzewania podłączone pośrednio (typowa sieć cieplna). Obieg 2
to ogrzewanie podłogowe.
A260.1
Przykład B
Układy ogrzewania podłączone pośrednio
(typowa sieć cieplna).
A260.1
Przykład C
Układy ogrzewania podłączone bezpośrednio (typowa sieć cieplna).
A260.1
Przykład D
Układy ogrzewania podłączone pośrednio (typowa sieć cieplna). Obieg 2
to ogrzewanie podłogowe.
A260.1
Przykład E
Układy ogrzewania podłączone bezpośrednio (układy kotłowe). Obieg 2
to ogrzewanie podłogowe.
A260.1
Przykład F
Układy ogrzewania podłączone bezpośrednio (układy kotłowe).
39
ECL Comfort 210/310 Aplikacja A266
Temperatura przepływu w obiegu ogrzewania regulowana w oparciu o temperaturę zewnętrzną. Kompensacja temperatury w pomieszczeniu i ograniczenie temperatury powrotu zależne od temperatury zewnętrznej.
Regulacja temperatury przepływu w obiegu CWU. Ograniczenie temperatury powrotu. Możliwość zmiennego priorytetu CWU. Opcjonalna regulacja temperatury
CWU powiązana z wykrywaniem przepływu CWU.
Funkcja alarmu powiązana z temperaturami przepływu.
A266.1
Przykład A
Układ ogrzewania iukład CWU podłączone pośrednio (typowa sieć cieplna).
A266.1
Przykład B
Układ ogrzewania podłączony bezpośrednio i układ CWU podłączony pośrednio.
A266.1
S1
M2
S5
ECL 210 / (310)
S3
P2
R4 / (R6)
Danfoss
87H2144.10
Przykład C
Układ ogrzewania podłączony pośrednio i układ ogrzewania zasobnika CWU
podłączony bezpośrednio.
M1
S4
S6
P1
A266.2
Przykład A
Układ ogrzewania i układ CWU z czujnikiem przepływu podłączone pośrednio.
A266.9
Przykład A
Układ ogrzewania i układ CWU z przetwornikiem ciśnienia oraz uniwersalnym przełącznikiem alarmu podłączone pośrednio.
41
ECL Comfort 310 Aplikacja A361
ECL 310
Temperatura przepływu w dwóch obiegach ogrzewania regulowana w oparciu
o temperaturę zewnętrzną. Ograniczenie temperatury powrotu zależne od temperatury zewnętrznej. Sterowanie jedną lub dwiema pompami cyrkulacyjnymi
w poszczególnych obiegach ogrzewania. Opcjonalna regulacja temperatury
przepływu powiązana z temperaturą zasilania. Funkcja uzupełniania wody.
Funkcja alarmu powiązana z temperaturą przepływu, ciśnieniem oraz pracą
pomp cyrkulacyjnych.
A361.1
Przykład A
Układy ogrzewania podłączone pośrednio ze sterowaniem dwiema pompami
i funkcją uzupełniania wody.
A361.2
M1
M2
R6
S7
P
P1
S3
P2
S5
P4
S6
S10
V1
S4
V2
S8
P
P3
P5
S9
DanfossS187H2002.10
Przykład A
Układy ogrzewania podłączone pośrednio ze sterowaniem dwiema pompami i funkcją uzupełniania wody (pomiar temperatury zasilania pozwala na
rozszerzenie funkcjonalności w zakresie sterowania/ograniczania).
42
ECL Comfort 310 Aplikacja A367
ECL 310
ECL 310
Temperatura przepływu w dwóch obiegach ogrzewania regulowana w oparciu o temperaturę zewnętrzną.
Kompensacja temperatury w pomieszczeniu i ograniczenie temperatury powrotu zależne od temperatury
zewnętrznej. Niezależna praca równoległa obiegów ogrzewania lub obieg 2 bezpośrednio za obiegiem 1.
Regulacja temperatury w obiegu CWU w układzie z zasobnikiem, układzie ogrzewanym bezpośrednio lub
układzie ładowania. Ograniczenie temperatury powrotu. Priorytet CWU. Funkcja alarmu powiązana z temperaturami przepływu.

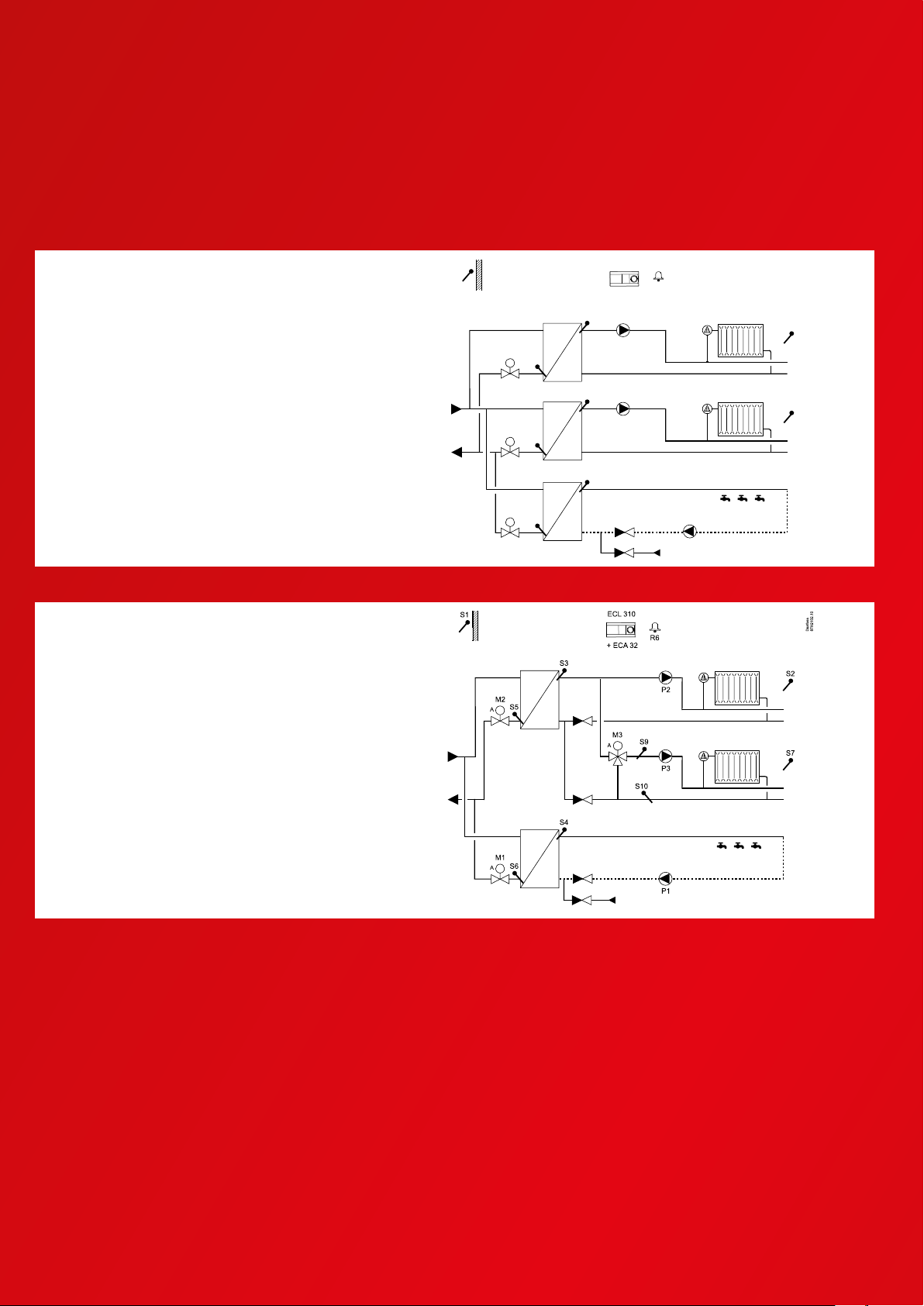

A367.1
Przykład A

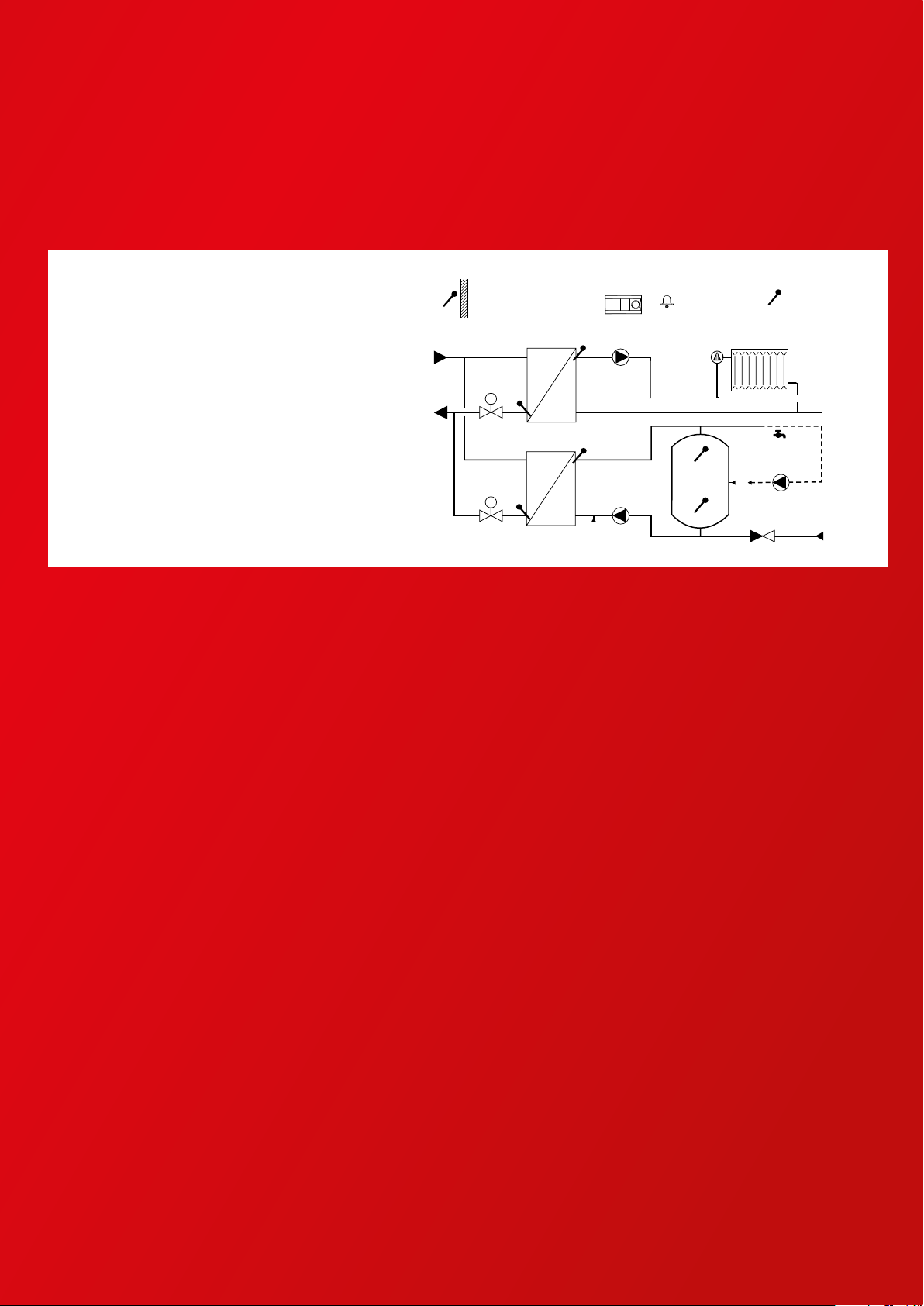

Układ podłączony pośrednio z 2 obiegami ogrzewania i podłączony po
stronie wtórnej zasobnik CWU z pojemnościowym wymiennikiem ciepła
(opcjonalny priorytet CWU).
A367.1
S1
M2
S2
M1
S5
S1
M2
S2
ECL 310
Danfoss
R6
S4
P5
P1
S3
P2
R6
S4
P5
87H2073.10
S9
S7
S6
S8
P3
Danfoss
87H2074.10
S9
Przykład B
Układ podłączony pośrednio z 2 obiegami ogrzewania i podłączony po
stronie wtórnej zasobnik CWU z pojemnościowym wymiennikiem ciepła
(priorytet CWU).
A367.1
Przykład C
Układ podłączony pośrednio z 2 obiegami
ogrzewania i podłączony po
stronie pierwotnej zasobnik CWU
z pojemnościowym wymiennikiem
ciepła (opcjonalny priorytet CWU).
S7
S3
M1
S5
S1
M2
S2
M1
S5
P2 / M3
P1
P2 / M3
R6
S4
P5
S3
P1
S6
S8
P3
Danfoss
87H2075.10
S9
S7
S6
S8
P3
ECL Comfort 310 Aplikacja A367
Temperatura przepływu w dwóch obiegach ogrzewania regulowana w oparciu o temperaturę zewnętrzną.
Kompensacja temperatury w pomieszczeniu i ograniczenie temperatury powrotu zależne od temperatury
zewnętrznej. Niezależna praca równoległa obiegów ogrzewania lub obieg 2 bezpośrednio za obiegiem 1.
Regulacja temperatury w obiegu CWU w układzie z zasobnikiem, układzie ogrzewanym bezpośrednio lub
układzie ładowania. Ograniczenie temperatury powrotu. Priorytet CWU. Funkcja alarmu powiązana z temperaturami przepływu.
A367.1
Przykład D
Układ podłączony pośrednio z 2 obiegami ogrzewania (jeden podłączony
jako obieg podrzędny) i podłączony
po stronie wtórnej zasobnik CWU
z pojemnościowym wymiennikiem
ciepła (opcjonalny priorytet CWU).
A367.1
M2
P1
ECL 310
S4
S2
ECL 310
M2
Danfoss
R6
P5
P2
R6
S4
P5
S2
87H2076.10
S9
S7
S6
S8
P3
Danfoss
87H2077.10
S9
S1
S3
M1
S5
S1
Przykład E
Układ podłączony pośrednio z 2 obiegami ogrzewania (jeden podłączony
jako obieg podrzędny) i podłączony
po stronie pierwotnej zasobnik CWU
z pojemnościowym wymiennikiem
ciepła (opcjonalny priorytet CWU).
M1
P2 / M3
S3
P1
S5
S7
S6
S8
P3
44
A367. 2
P2 / M3
ECL 310
S1
R6
S4
M2
S2
P5
(S7)
(S7)
Danfoss
87H2078.10
Przykład A
Układ podłączony pośrednio z 2 obiegami ogrzewania i podłączony po
stronie wtórnej układ ładowania CWU
(opcjonalny priorytet CWU).
A367. 2
Przykład B
Układ podłączony pośrednio z 2 obiegami ogrzewania i podłączony po
stronie wtórnej układ ładowania CWU
(priorytet CWU).
P1
S3
M1
S5
P2
S1
S4
M2
S2
S3
M1
S5
P1
ECL 310
P5
S9
P4
R6
S9
P4
S6
P3
S8
Danfoss
87H2079.10
(S7)
(S7)
S6
P3
S8
A367. 2
Przykład C
Układ podłączony pośrednio z 2 obiegami ogrzewania (jeden podłączony
jako obieg podrzędny) i podłączony
po stronie wtórnej układ ładowania
CWU (opcjonalny priorytet CWU).
S1
S3
M1
S5
P1
ECL 310
M2
S4
S2
P2
R6
P5
S9
P4
Danfoss
87H2080.10
(S7)
(S7)
S6
P3
S8
ECL Comfort 310 Aplikacja A368
Temperatura przepływu w obiegu ogrzewania regulowana w oparciu o temperaturę zewnętrzną.
Ograniczenie temperatury powrotu zależne od temperatury zewnętrznej. Sterowanie jedną lub dwiema pompami cyrkulacyjnymi. Opcjonalna regulacja temperatury prze
zasilania. Funkcja uzupełniania wody dla jednej lub dwóch pomp.
Regulacja temperatury przepływu w obiegu CWU. Ograniczenie temperatury powrotu. Możliwość
zmiennego priorytetu CWU. Sterowanie jedną lub dwiema pompami cyrkulacyjnymi.
Funkcja alarmu powiązana z temperaturą przepływu, ciśnieniem oraz pracą pomp cyrkulacyjnych.
A368.1
Przykład A
Układ ogrzewania i układ CWU ze sterowaniem dwiema pompami i funkcją
uzupełniania wody podłączone pośrednio.
pływu powiązana z temperaturą
A368.2
Przykład A
Układ ogrzewania i układ CWU ze sterowaniem dwiema pompami i funkcją
uzupełniania wody (pomiar temperatury dostawy pozwala na rozszerzenie
funkcjonalności w zakresie sterowania/ograniczania) podłączone pośrednio.
46
A368.3
Przykład A
Układ ogrzewania i układ CWU ze sterowaniem dwiema pompami i funkcją
uzupełniania wody podłączone pośrednio. Pomiary ciśnienia w układzie.
Rezerwacja i przemienność dla pomp
P1P2 i P3P5 realizowana przez regulator ECL.
A368.4
Przykład A
Układ ogrzewania i układ CWU ze sterowaniem dwiema pompami i funkcją
uzupełniania wody podłączone pośrednio. Pomiar temperatury dostawy
pozwala na rozszerzenie funkcjonalności w zakresie sterowania/ograniczania. Pomiary ciśnienia w układzie.
47
ECL Comfort 310 Aplikacja A376
①
②
③
①
②
③
Temperatura przepływu w dwóch obiegach ogrzewania regulowana w oparciu o temperaturę zewnętrzną. Kompensacja temperatury
w pomieszczeniu i ograniczenie temperatury powrotu zależne od temperatury zewnętrznej. Niezależna praca równoległa obiegów
ogrzewania lub obieg 2 bezpośrednio za obiegiem 1.
Regulacja temperatury przepływu w obiegu CWU. Ograniczenie temperatury powrotu. Możliwość zmiennego priorytetu CWU. Opcjonalna regulacja temperatury CWU powiązana z wykrywaniem przepływu CWU.
Funkcje alarmu powiązane z temperaturami przepływu, wartościami ciśnienia oraz dodatkowe wejście alarmowe.
Opcjonalne sterowanie zaworami regulacyjnymi z siłownikiem za pomocą sygnałów analogowych (0-10 V).
A376.1
Przykład A
Układ ogrzewania iukład CWU podłączone pośrednio (typowa sieć cieplna).
A376.1
S1
M2
S5
M3
S10
M1
S6
S1
M2
S5
ECL 310
R6
S3
P2
S9
P3
S4
P1
ECL 310
R6
S3
P2
Danfoss
87H2097.10
S2
S7
Danfoss
87H2098.10
S2
Przykład B
Układ ogrzewania iukład CWU podłączone pośrednio (typowa sieć cieplna).
Obieg ogrzewania 2 jest podłączony jako
obieg podrzędny obiegu ogrzewania 1. Istnieje także możliwość, aby obieg ogrzewania
2 stanowił obieg ogrzewania podłogowego
M3
S9
P3
S10
S4
.
M1
S6
P1
S7
48
ECL 310
①
②
③
A376.2
①
②
③
S1
M2
S5
ECL 310
R6
S3
P2
(S2)
Danfoss
87H2099.10
Przykład A
Układ ogrzewania i układ CWUz czujnikiem
przepływu podłączone pośrednio (typowa sieć cieplna).
A376.2
Przykład B
Układ ogrzewania i układ CWUz czujnikiem przepływu podłączone pośrednio
(typowa sieć cieplna). Obieg ogrzewania
2 jest podłączony jako obieg podrzędny
obiegu ogrzewania 1. Istnieje także
liwość, aby obieg ogrzewania 2 stanowił
obieg ogrzewania podłogowego.
moż-
S7
M3
S10
M1
S6
S1
M2
S5
S7
M1
S6
S9
P3
S4
S8
S3
M3
S4
S8
P1
R6
P2
S9
P3
S10
P1
(S2)
(S2)
(S2)
Danfoss
87H2100.10
49
ECL 310
①
②
③
①
②
③
ECL Comfort 310 Aplikacja A376
Temperatura przepływu w dwóch obiegach ogrzewania regulowana w oparciu o temperaturę zewnętrzną. Kompensacja
temperatury w pomieszczeniu i ograniczenie temperatury powrotu zależne od temperatury zewnętrznej. Niezależna praca równoległa obiegów ogrzewania lub obieg 2 bezpośrednio za obiegiem 1.
Regulacja temperatury przepływu w obiegu CWU. Ograniczenie temperatury powrotu. Możliwość zmiennego priorytetu
CWU. Opcjonalna regulacja temperatury CWU powiązana z wykrywaniem przepływu CWU.
Funkcje alarmu powiązane z temperaturami przepływu, wartościami ciśnienia oraz dodatkowe wejście alarmowe.
Opcjonalne sterowanie zaworami regulacyjnymi z siłownikiem za pomocą sygnałów analogowych (0-10 V).
A376.3
Przykład A
Układ ogrzewania iukład CWU podłączone pośrednio (typowa sieć cieplna).
Sterowanie zaworami regulacyjnymi
z siłownikiem za pomocą sygnałów
analogowych (0-10 V).
A376.3
Przykład B
Układ ogrzewania iukład CWU podłączone pośrednio (typowa sieć cieplna).
Sterowanie zaworami regulacyjnymi
z siłownikiem za pomocą sygnałów
analogowych (0-10 V). Obieg ogrzewania
podrzędny
nieje także
ogrzewania 2 stanowił obieg ogrzewania podłogowego.
2 jest podłączony jako obieg
obiegu ogrzewania 1. Ist-
możliwość, aby obieg
S1
R6
+ ECA 32
S3
M2
S5
A
M3
S10
A
M1
S6
A
P2
S9
P3
S4
P1
Danfoss
87H2101.10
S2
S7
50
50
50
A376.9
①
②
③
①
②
③
S1
ECL 310
+ ECA 32
S3
S15S8 S16
R4
Danfoss
87H2103.10
Przykład A
Układ ogrzewania i układ CWU z przetwornikami ciśnienia oraz wejściem
alarmowym podłączone pośrednio
(typowa sieć cieplna).
A376.9
Przykład B
Układ ogrzewania i układ CWU z przetwornikami ciśnienia oraz wejściem alarmowym
wa sieć cieplna). Obieg ogrzewania 2
jest podłączony jako obieg podrzędny
obiegu ogrzewania 1. Istnieje także możliwość,
wił obieg ogrzewania podłogowego.
podłączone pośrednio (typo-
aby obieg ogrzewania 2 stano-
S12
M2
S5
S11
M3
S12
S1
S11
S13
M1
M2
S5
M1
S9
S10
S4
ECL 310
+ ECA 32
S3
S4
S6
P2
S7
S2
P3
S14
S6
P1
S15S8 S16
R4
P2
S7S2
M3
S9
P3
S10
S14
P1
Danfoss
87H2104.10
51
ECL Comfort Zastosowania w układach
nadrzędnych/podrzędnych
W tym przykładzie zaprezentowano po łączenia pomiędz y regulatorami ECL 210 / 310 poprzez magistralę ECL 485.
Wymagany jest wyłąc znie czujnik temperatur y zewnętrznej, który musi być podłączony do urządze nia nadrzędnego. Urządzenie nadrzędne może przesyłać (poprzez magistralę ECL 485) do innych
regulatorów ECL 210 / 310 (urządzeń podrzędnych) następujące informacje:
- Sygnał temperatury zewnętrznej
- Czas i data
- Włączenie ogrzewania CWU
Układ nadrzędny/podrzędny nr 1
W tym przykładzie nadrzędna jest aplikacja A266. Podrzędnymi są aplikacje
A237 i A260.
A266
A237
magistrala
52
A260
W tym przykładzie regulator ECL 210 / 310 jest urządzeniem nadrzędnym sterującym główną
dostawą ciepła.
Do urządzeń podrzędnych (inne regulatory ECL 210 / 310) są przesyłane sygnały temperatury
zewnętrznej, daty, czasu oraz włączenia ogrzewania CWU. Urządzenia podrzędne, którym przypisano adres, mogą przesyłać do urządzenia nadrzędnego informacje o pożądanej temperaturze
zasilania dla każdego obiegu. Urządzenie nadrzędne zapewnia spełnienie najwyższego zapotrzebowania sygnalizowanego przez urządzenia podrzędne. Można tak zaprogramować obiegi
urządzeń podrzędnych, aby zamykały się one w przypadku wykrycia w urządzeniu nadrzędnym
włączenia ogrzewania CWU, co pozwoli na ustawienie priorytetu ogrzewania CWU.
Układ nadrzędny/podrzędny nr 2
W tym przykładzie nadrzędna jest aplikacja A230. Podrzędnymi są aplikacje
A260 i (dwukrotnie) A247.
A260
magistrala
A230
A247
A247
53
ECL Comfort Numery katalogowe
Regulatory ECL Comfort
Typ Przeznaczenie
ECL Comfort 110
ECL Comfort 110
Regulator ECL Comfort 110 z programem
zegara
Regulator ECL Comfort 110 z programem
zegara
ECL Comfort 210
ECL Comfort 210B
ECL Comfort 310
ECL Comfort 310B
Regulator y ECL Comfort 210/310 w wersji 24 V AC będą dostępne wkrótce.
Wyposażenie uniwersalne – 230 V AC
Wyposażenie uniwersalne – 24 V AC
Wyposażenie uniwersalne – 230 V AC
Wyposażenie uniwersalne – 24 V AC
Wyposażenie uniwersalne – 230 V AC
Bez podstawy.
Wyposażenie uniwersalne – 230 V AC
Bez wyświetlacza i pokrętła. Wymagany panel zdalnego sterowania.
Bez podstawy.
Wyposażenie uniwersalne – 230 V AC
Bez podstawy.
Wyposażenie uniwersalne – 230 V AC
Bez wyświetlacza i pokrętła. Wymagany panel zdalnego sterowania.
Bez podstawy.
Nr katalo-
gowy
08 7B1261
08 7B1251
087B1262
08 7B1252
087H3020
087H3030
087H3040
087H3050
Akcesoria do regulatorów ECL Comfort
Typ Przeznaczenie
Podstawa regulatora ECL Comfort210 Do montażu na ścianie lub szynie DIN (35mm). 087H3220
Podstawa regulatora ECL Comfort310
ECA 30
Zestaw ramow y ECA 30/31 do montażu w
przedniej części panelu
ECA 32 Wewnętrzny moduł WE/ WY dla regulatora ECL Comfort 310. 087H3202
ECA 99 Transformator 230V AC na 24V AC (35VA). 087 B115 6
Do montażu na ścianie lub szynie DIN (35mm). Regulator ECL Comfort 210 można zamontować na podstawie ECL Comfort 310 (w celu rozbudowy w przyszłości).
Panel zdalnego sterowania z wbudowanym czujnikiem temperatury i możliwością podłącze nia zewnętrznego czujnika temperatury Pt1000.
W zestawie również podstawa do montażu na ścianie.
Do montażu w otworze.
Wymiary 144 × 96mm, wymiary rzeczywistego wycięcia 139 × 93mm.
Nr katalo-
gowy
087H3230
087H3200
087H3236
ECL Comfort Instrukcje i klucze aplikacji
Instrukcje dla regulatora ECL Comfort 110
Typ
116 087B8151 087B8153 087B8155 087B8157 087B8159
130 087B8152 087B8154 087B8156 087B8158 087B8160
J. angielski
Nr katalogowy
J. duński
Nr katalogowy
J. szwedzki
Nr katalogowy
J. fiński
Nr katalogowy
Nr katalogowy
Klucze aplikacji do regulatorów
ECLComfort 210 + 310 (Wszystkie klucze
są dostępne w różnych wersjach językowych)
Wersja aplikacji Nr katalogowy
A266 087H3800
A260 087H3801
A230 087H3802
J. niemiecki
A368 087H3803
A361 087H3804
A231 087H3805
A237 087H3806
A217 087H3807
A247 087H3808
A376 087H 3810
A214 0 87 H3811
A367 0 87H3 813
Odwiedź witrynę
ecl.doc.danfoss.pl
na której znajduje się pełna dokumentacja
dlaurządzeń ECL Comfort
55
Dbamy o Twoje interesy
Firma Danfoss to więcej niż tylko marka urządzeń grzewczych. Od
ponad 75 lat dostarczamy naszym klientom na całym świecie pełen
zakres materiałów — od podzespołów po kompletne rozwiązania
sieci cieplnych. Od pokoleń prowadziliśmy naszą działalność, mając
na uwadze interesy klientów — to pozostanie naszym priorytetem
teraz i w przyszłości.
Kierowani wymaganiami klientów przez lata gromadzimy
doświadczenia, aby stanąć na czele twórców nowatorskich rozwiązań,
stale dostarczać zarówno podzespoły, ekspertyzy, jak i kompletne
systemy do aplikacji związanych z klimatem oraz energetyką.
Naszym celem jest dostarczanie rozwiązań i produktów, które będą
dla klienta i jego odbiorców zaawansowaną oraz łatwą w obsłudze
technologią wymagającą ograniczonej do minimum konserwacji,
a także przynoszącą korzyści dla środowiska i portfela klienta.
Jednocześnie zapewniamy łatwy dostęp do serwisu i szeroki
zakres wsparcia.
Więcej informacji można uzyskać
odwiedzając witrynę ecl.danfoss.pl.
Danfoss Poland Sp.zo.o. • ul. Chrzanowska 5 • 05- 825 Grodzisk Mazowiecki
Adres Tuchom: ul. Tęczowa 46, Tuchom • 80-209 CHwaszczyno • Tel.( 48 58) 512 91 00 • Fax ( 48 58) 512 91 05
E- mail: info.den@danfoss.com • www.danfoss.pl
VG.GU.A2.49 pravda.dk
Loading...
