Danfoss ECL Comfort 110 Data sheet [de]

Datenblatt
ECL Comfort 110 230 V a.c. und 24 V a.c.
Beschreibung und Anwendung
ECL Comfort 110 Der Regler ECL Comfort 110 ist ein universeller
Einkreisregler, der für den Einsatz in Fernwärme­Übergabestationen, Fernwärmesystemen und Kesselheizungssystemen ausgelegt ist.
Das Produkt ist ein elektronischer Regler für
• witterungsgeführte Vorlauftemperatur­regelungen (Raumheizung)
• Konstanttemperaturregelungen (zum Beispiel Trinkwarmwasser, TWW)
• Konstanttemperaturregelungen (TWW bei Bedarf)
Der Regler ECL Comfor t 110 kann zusamm en mit der Danfoss Link™ Lösung über die DLG-Schnittstelle in Heizungsanwendungen für Einfamilienhäuser integriert werden.
Der Regler ist für einen einfachen Einbau ausgelegt: ein Kabel, ein Anschluss.
Der Regler ECL Comfor t 110 besitzt eine kundenspe ­zifische Anzeige mit Hintergrundbeleuchtung. Damit eine schnelle Übersicht möglich ist, sind die Daten als grafische Symbole und in Textform in verschiedenen Sprachen dargestellt.
Der Regler verfügt über Triacausgänge für ein Motorregelventil und Relaisausgänge zur Pumpenregelung.
Es können bis zu vier Temperaturf ühler (Typ Pt 1000) angeschlossen werden. Zudem gibt es einen Eingang für die Übersteuerung der Vorlauftemperatur.
Der Regler ECL Comfort 110 kann in den Systemen ECL 100, ECL 110, ECL 200, ECL 300 und ECL 301 als Haupt- oder Folgeregler eingesetzt werden.
Er ist für die Montage auf einer DIN-Schiene, an der Wand oder in einer Schalttafel geeignet.
Der ECL Comfort 110 arbeitet mit einer begrenzten Anzahl von Stellantrieben. Siehe Liste.
© Danfoss | 2020.01
AI147586475891de-001104 | 1
Datenblatt ECL Comfort 110
Bestellung Regler
Typ Bezeichnung Bestell-Nr.
ECL Comfort 110 Allgemeingültige Hardware – 230 VAC, inkl. Sockel 08 7B1261 ECL Comfort 110 Allgemeingültige Hardware – 24 VAC, inkl. Sockel 08 7B1251 ECL Comfort 110 mit
Wochenprogramm ECL Comfort 110 mit
Wochenprogramm Schalttafel-Einbausatz Für ECL Comfort 110 08 7B1249
Literatur
Typ Bezeichnung Bestell-Nr.
Anleitungen, Anw. 116 Benutzerhandbuch und Kurzanleitung (Englisch) 087B8151
Anleitungen, Anw. 130 Benutzerhandbuch und Kurzanleitung (Englisch) 087B8152
Alle anderen Sprachversionen sind auf unserer Website verfügbar. Gehen Sie auf http://www.danfoss.com. Suchen Sie im Menü „Service and Support“ nach „ECL 110“ und wählen Sie „Documentation > Documents > Heating > Sprache“.
Temperaturfühler Pt 1000
Typ Bezeichnung Art.Nr.
ESMT Außentemperaturfühler 08 4N1012 ESM-10 Raumtemperaturfühler 087 B116 4 ESM -11 Anlegefühler 08 7B1165 ES MB-12 Universalfühler 087 B118 4 ESMC Anlegefühler, inkl. Kabel (2 m) 087N0011 ESMU -100 Tauchfühler, 100 mm, Kupfer 087 B118 0 ESM U-250 Tauchfühler, 250 mm, Kupfer 0 87B 1181 ESMU -100 Tauchfühler, 100 mm, Edelstahl 087 B118 2 ESM U-250 Tauchfühler, 250 mm, Edelstahl 087 B118 3
Allgemeingültige Hardware – 230 VAC, inkl. Sockel 087B1262
Allgemeingültige Hardware – 24 VAC, inkl. Sockel 08 7B1252
Benutzerhandbuch und Kurzanleitung (Dänisch) 087B8153 Benutzerhandbuch und Kurzanleitung (Schwedisch) 087B8155
Benutzerhandbuch und Kurzanleitung (Dänisch) 087B8154 Benutzerhandbuch und Kurzanleitung (Schwedisch) 087B8156
Zubehör für ECL 110
Typ Bezeichnung Bestell-Nr.
EC A 11 0* Wochenprogramm für den Regler ECL Comfort 110
DLG**
* Der ECA 110 ist ein Zubehör für die Regler-Ausführungen ECL Comfort 110 ohne Wochen programm, zum Beispiel mit
(Chipkarte) Schnittstelle mit der Spannungsversorgung für die
Systemintegration Montage- und Betriebsanleitungen werden mit dem Produkt geliefert.
des Reglers ECL 110 und Danfoss Link™.
** Die CC-Schalttafel des Danfoss Link™-Systems muss ein Mk III v. 3.2.0 oder neuer sein.
08 7B124 8
087H3241
den Bestell-Nummern 087B1261 und 087B1251 (s. Seite 1). Mit dem ECA 110 ist es möglich, persönliche Zeitprog ramme mit Nutzungs- und Nichtnutzungszeiten einzustellen und so den Energieverbrauch zu optimieren.
Zubehör für Temperaturfühler
Tauchhülse Edelstahl, 100 mm, für ESMU-100, Cu (087B1180) 087 B119 0 Tauchhülse Edelstahl, 250 mm, für ESMU -250, Cu (087B1180) 087 B1191 Tauchhülse Edelstahl, 100 mm, für ESMB -12 (087B1180) 087 B1192 Tauchhülse Edelstahl, 250 mm, für ESMB-12 (087B1180) 087B1193
2 | © Danfoss | 2020.01
AI147586475891de-001104
Datenblatt ECL Comfort 110
Trinkwarmwasser (TWW) (Anwendung 116)
Anwendung 116, Beispiel 1
Konstante TWW-Temperaturregelung mit Wärmeübertrager
Grundlagen Konstante TWW-Temperaturregelung mit
Wärmeübertrager oder Speicher
Anwendung 116, Beispiel 2:
Typischerweise wird die Vorlauftemperatur kontinuierlich
an die gewünschte Vorlauftemperatur
angepasst.
• Einstellung der TWW-Temperatur
Wenn die gemessene TWW-Temperatur
niedriger ist als die gewünschte Temperatur, öffnet sich
das Motorregelventil schrittweise,
bzw. umgekehrt.
S2
• Rücklauftemperaturbegrenzung Die Rücklauftempe ratur zum Fernwärmeversorg er
sollte nicht zu hoch sein. Andernfalls kann die gewünschte Vorlauftemperatur angepasst werden (typischerweise auf einen niedrigeren Wert), wodurch sich das Motorregelventil schritt
weise schließt. Bei Kesselheizungssystemen sollte die Rücklauftemperatur nicht zu niedrig sein. gleiche Vorgehensweise bei der Anpassung
(Die
wie
oben.)
• Ansteuerung der Zirkulationspumpe Die Zirkulationspumpe wird eingeschaltet,
wenn die gewünschte TW W-Temperatur höher ist als der benutzerdefinierte Wert (Werks­einstellung: 20 °C).
Danfoss
87H2156.10
S3
AI147586475891de-001104
M1
S4
FS
TWW-Temperaturregelung bei TWW-Bedarf, vom Durchflussschalter FS er fasst
© Danfoss | 2020.01 | 3
Datenblatt ECL Comfort 110
Grundlagen Die gewünschte TWW-Temperatur, zum Beispiel
55 °C, wird solange geregelt, wie ein Durchfluss vom Durchflussschalter FS erfasst wird.
Die Temperatur bei S2 korrigiert die Einstellung des
Proportionalbands (Xp) und sorgt bei unterschiedlichen primären Fernwärmetemperaturen für eine stabile Regelung.
Hauptfunktionen Vorlauftemperaturregelung
• Rücklauftemperaturbegrenzung Der Regler verändert automatisch die gewün-
schte Vorlauftemperatur, um eine zulässige Rücklauftemperatur zu erhalten, wenn die Rücklauftemperatur den Sollwert unter- bzw. überschreitet. Der Rücklauftemperatur­Einflussfaktor ist im Regler ECL 110 einstellbar.
Optimierung
• Autotuning Eine Funktion für die automatische Einstellung
des Proportionalbands (Xp ) und der Integrationszeitkonstante (Tn).
Heizung (Anwendung 130)
Wenn kein TWW- Durchfluss erfasst wird, kann der Regler ECL 110 bei S2 eine Mindest temperatur im primären Fernwärmevorlauf halten.
TWW-Zirkulationstemperatur, zum Beispiel 55 °C, kann gehalten werden.
Sicherheitsfunktionen
• Frostschutz Der Regler schaltet die Umwälzpumpe
automatisch ein, wenn die Vorlauftemperatur niedriger ist als ein benutzerdefinierter Wert (Werkseinstellung: 10 °C).
• Motorschutz Der Regler verhindert eine instabile Temperatur
­regelung und verlängert damit die Lebensdauer des Motorregelventils und des Stellantriebs.
• Pumpenintervallschaltung Kurzzeitiges Einschalten der Pumpe, um ein
Blockieren in Zeiten ohne Wärmebedarf zu verhindern.
Anwendung 130, Beispiele
Indirekt angeschlossene Hausanlage mit einem witterungsgeführten Heizkreis
4 | © Danfoss | 2020.01
Kesselanlage mit einem witterungsgeführten Heizkreis
AI147586475891de-001104
Datenblatt ECL Comfort 110
Grundlagen
Regelung von direkten oder indirekten Hausanlagen bzw. von Heizkreis
Kesselanlagen mit einem witterungsgeführ ten
Typischerweise wird die Vorlauftemperatur anhand der gewünschten Raumtemperatur angepasst. Die gewünschte Raumtemperatur (Comfort­und
Absenktemperatur) kann anhand des
Wochenprogramms
bestimmt werden.
• Einstellung der Vorlauftemperatur Die gewünschte Vorlauftemperatur wird vom
Regler ECL Comfort anhand der Außentemperatur berechnet. Je niedriger die Außentemperatur, desto höher ist die gew ünschte Vorlauf temperatur.
Die Heizungskurve (Beziehung zwischen der
Außen- und der gewünschten Vorlauftemperatur wird mithilfe einer Kennlinie eingestellt. Die maximale bzw. minimale Begrenzung der gewünschten Vorlauftemperatur kann eingestellt werden.
Wenn die Vorlauf temperatur niedriger ist als die
gewünschte Vorlauftemperatur, öffnet sich das Motorregelventil schritt weise, bzw. umgekehrt.
• Rücklauftemperaturbegrenzung Die Rücklauftemp eratur der Fernwärmeversorgung
sollte nicht zu hoch sein. Andernfalls kann die gewünschte Vorlauftemperatur angepasst werden (typischerweise auf einen niedrigeren Wert), wodurch sich das Motorregelventil schr itt weise schließt. Bei Kesselanlagen sollte die Rücklauftemperatur nicht zu niedrig sein. (Die gleiche Vorgehensweise bei d er Anpassung wie oben.)
• Raumtemperaturbegrenzung Wenn die gemessene Raumtemperatur nicht
der gewünschten Raumtemperatur entspricht,
)
kann die gewünschte Vorlauftemperatur angepasst werden.
• Umwälzpumpenregelung Die Umwälzpumpe wird eingeschaltet, wenn
die gewünschte Vorlauftemperatur höher ist als ein benutzerdefinierter Wert (Werkseinstellung: 20 °C) oder wenn die Außentemperatur niedriger ist als ein benutzerdefinierter Wert (Werkseinstellung: 2 °C).
• Die Funktion Sommer-Aus kann die Rau mheizung abschalten und die Umwälzpumpe b ei höheren
Außentemperaturen ausschalten.
-

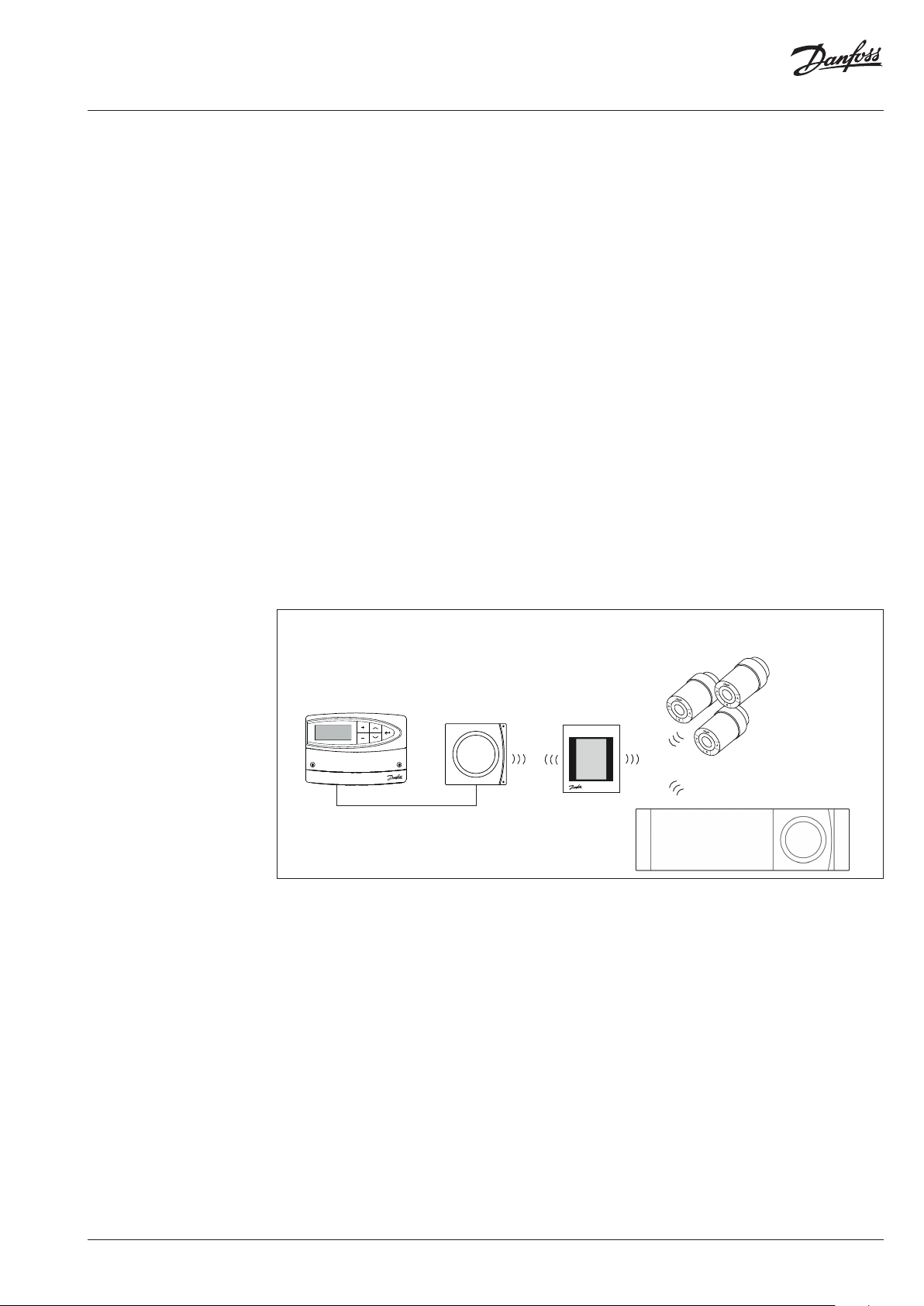

Anwendung mit Danfoss Link™
ECL Comfort 110
DLG
Danfoss Link™ CC
Mk III v. 3.2.0 +
Bei der Systemintegration des Re glers ECL Comfort 110 und Danfoss Link™ über die DLG-Schnittstelle kann Folgendes erreicht werden:
• Die Raumheizung ist an, wenn die Nachfrage besteht.
• Die Raumheizung kann mithilfe einer einzigen Schnittstelle bedient werden.
• Der Heizungskomfort wird bei niedrigstem Energieverbrauch erreicht.
living connect®
Danfoss Link™ HC
Danfoss
87H1559.10
AI147586475891de-001104
• Die Außentemperatur wird in der Schalttafel von Danfoss Link™ angezeigt.
© Danfoss | 2020.01 | 5
Datenblatt ECL Comfort 110
Allgemeine Daten
Verdrahtung – 230 VAC
Umgebungstemperatur 0–55 °C Lagertemperatur -40–70 °C Gehäuse DIN-Schiene, Wandmontage oder Einbau in eine Schalttafel Fühlertyp Pt 1000 (1000 Ω bei 0 °C) Min. Gangreserve für Zeit und Datum 36 Stunden Backup von Einstellungen und Daten Flash-Speicher Datum und Zeit Die eingebaute Echtzeituhr ermöglicht eine automatische Umschaltung
Schutzklasse IP 41 nach DIN 40050
-Kennzeichnung
entsprechend den Normen
Integrierte und wählbare Sprachen des Reglers EC L 110
auf Sommer- bzw. Winterzeit.
EMV-Richtlinie Niederspannungsrichtlinie RoHS-Richtlinie
(alphabetische Reihenfolge) Deutsch, Dänisch, Englisch, Estnisch, Finnisch, Lettisch, Litauisch, Polnisch, Russisch und Schwedisch.
Verdrahtung – 24 VAC
* Anschlüsse für Sicherheitsthermostat
Versorgungsspannung 230 VAC – 50 Hz Spannungsbereich 207–244 VAC (IEC 60038) Leistungsaufnahme 3 VA Belastung des Relais-Ausgangs 4 (2) A – 230 VAC Belastung der Triacausgänge 15 VA bei 230 VAC
* Anschlüsse für Sicherheitsthermostat
Versorgungsspannung 24 VAC – 50 Hz Spannungsbereich 21,6–26,4 VAC (IEC 60038) Leistungsaufnahme 3 VA Belastung des Relais-Ausgangs 4 (2) A – 230 VAC Belastung der Triacausgänge 15 VA bei 24 VAC
Empfohlene Stellantriebs­Typ en
6 | © Danfoss | 2020.01
Typen (Danfoss): Anmerkungen:
ABV-Serie Thermo-hydraulisch, EIN-AUS Steuerung; für Stellventile AMB 100 Serie Getriebemotor, 3-Punkt-Schritt Regelung; für Mischer AMV 10 / 20 / 30 Serie Getriebemotor, 3-Punkt-Schritt Regelung; für Stellventile AMV 100 Serie Getriebemotor, 3-Punkt-Schritt Regelung; für Stellventile
AI147586475891de-001104
Datenblatt ECL Comfort 110

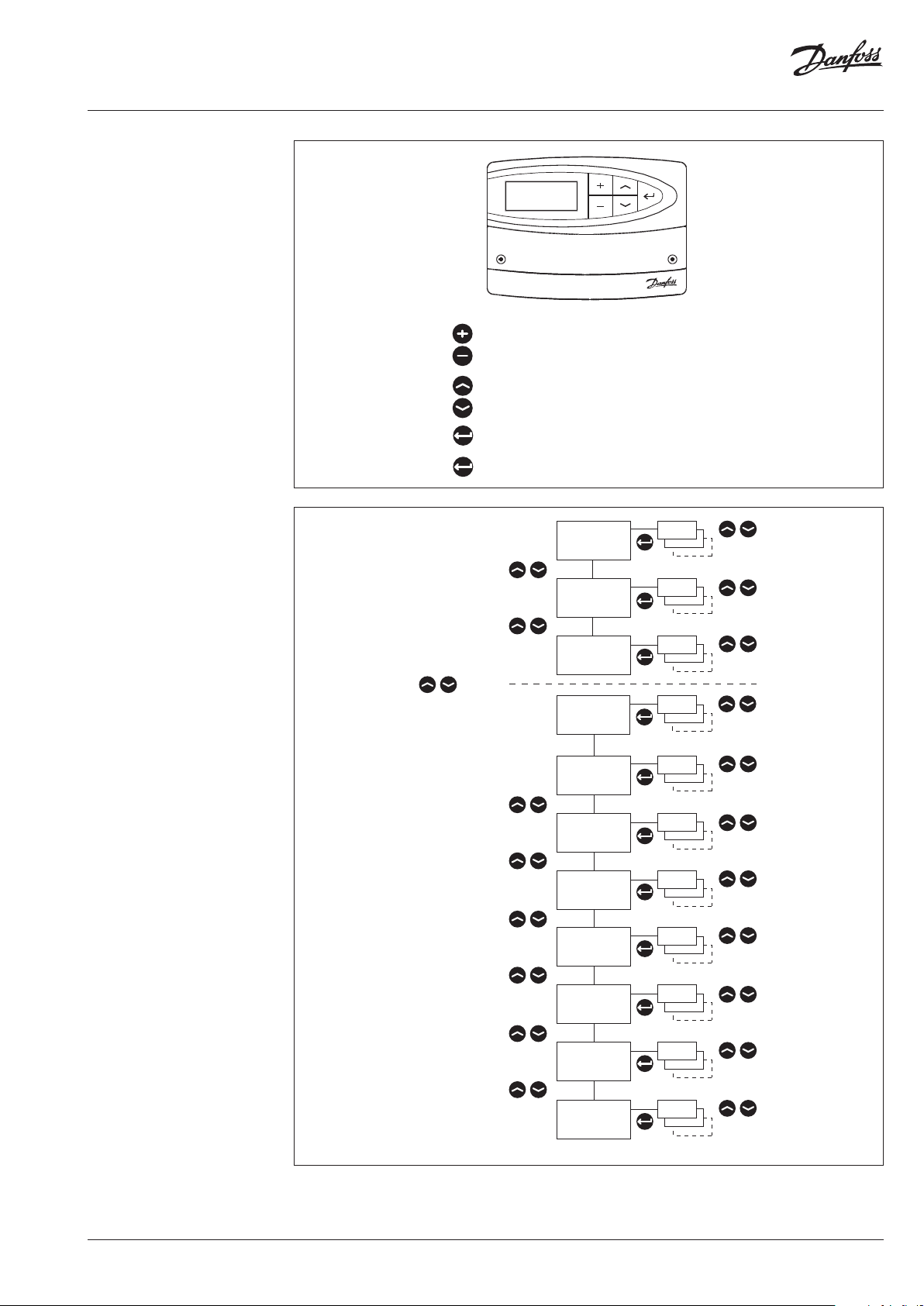

Betrieb
Menüführung
Anpassen der Temperaturen und Werte
Umschalten zwischen den Menü-Zeilen
Auswählen / Zurück
2 Sek. Zurück zum Bedienermenü
Temp.
5 Sek.
Betriebsart
„Wochentag“
Datum – Zeit
Vorlauftemp.
Raumtemp.-
Begrenzung
Rücklauftemp.-
Begrenzung
Optimierung
Regelparameter
AI147586475891de-001104
Anwendung
Service
© Danfoss | 2020.01 | 7
Datenblatt ECL Comfort 110

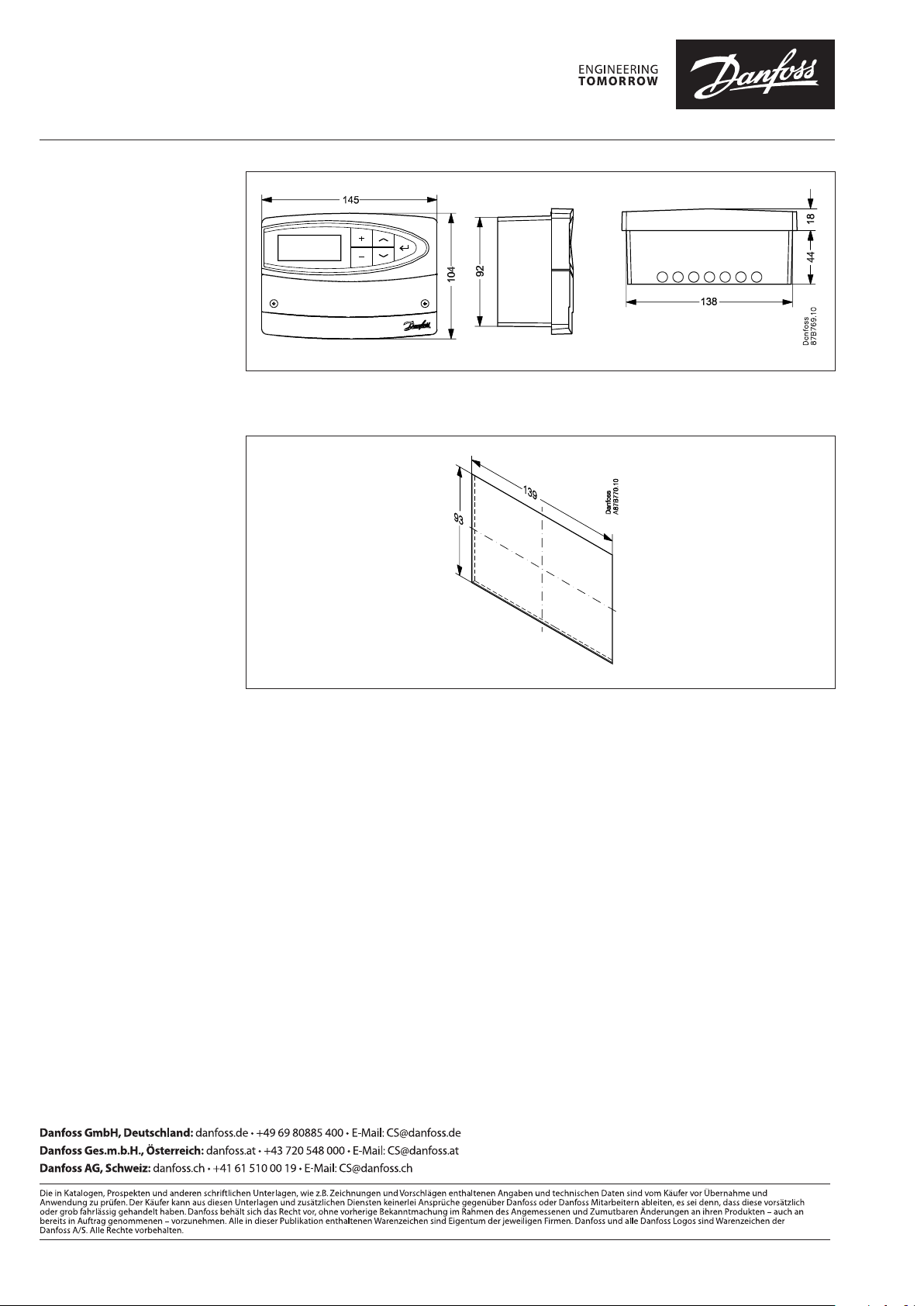

Abmessungen
Ausschnitt für die Schalttafelmontage
Einbau in einer Schalttafel (Schalttafel-Einbausatz, Bestell-Nr.: 087B1249)
Die Dicke der Schalttafel darf maximal 5 mm betragen.
Zusätzliche Informationen über den Regler ECL Comfort 110 sind auf http://danfoss.de/ verfügbar.
8 | © Danfoss | DHS-SDBT/DK | 2020.01
AI147586475891de-001104
