Datový list
ECL Comfort 110
230 V AC a 24 V AC
Popis a použití
ECL Comfort 110
Řídicí jednotka ECL Comfort 110 je univerzální
jednoobvodová řídicí jednotka pro použití
v rozvodnách a systémech dálkového vytápění
a také v systémech využívajících kotle.
Výrobek je elektronickou řídicí jednotkou pro:
• ekvitermní regulaci teploty průtočného
média (vytápění)
• regulaci stálé teploty (např. TUV)
• regulaci stálé teploty (TUV na vyžádání)
V aplikacích vytápění lze řídicí jednotku ECL
Comfort 110 integrovat s řešením Danfoss
Link™ prostřednictvím rozhraní DLG pro
použití v jednogeneračních aplikacích.
Řídicí jednotka umožňuje snadnou instalaci
pomocí jednoho kabelu a jednoho konektoru.
Řídicí jednotka ECL Comfort 110 má specificky
zkonstruovaný displej s podsvícením. Kvůli
přehlednosti se na displeji zobrazují hodnoty
v podobě grafických symbolů a textu v několika
jazycích.
Řídicí jednotka má triakové výstupy pro regulační
ventil se servopohonem a reléové výstupy pro
řízení čerpadla.
K řídicí jednotce lze připojit až 4 teplotní čidla
(typu Pt 1000) a má 1 prioritní vstup.
Řídicí jednotku ECL Comfort 110 lze použít jako
hlavní (master) nebo vedlejší (slave) v systémech
ECL 100, ECL 110, ECL 200, ECL 300 a ECL 301.
Je připravena pro montáž na lištu DIN, stěnu nebo
do panelu.
ECL Comfort 110 pracuje s omezeným rozsahem
Danfoss pohony. Viz seznam.
© Danfoss | 2018.09
VD.KT.C11.48 | 1
Datový list ECL Comfort 110
Objednávaní Řídicí jednotky
Typ Označení Číslo kódu
ECL Comfort 110 Univerzální hardware – 230 V AC Včetně základního dílu 08 7B1261
ECL Comfort 110 Univerzální hardware – 24 V AC Včetně základního dílu 08 7B1251
ECL Comfort 110 s
týdenním časovačem
ECL Comfort 110
s týdenním časovačem
Sada pro montáž do panelu Pro ECL Comfor t 110 08 7B1249
Literatura
Typ Označení Číslo kódu
Pokyny, použití 116 Uživatelská příručka a stručná příručka (angličtina) 087B 8151
Pokyny, použití 130 Uživatelská příručka a stručná příručka (angličtina) 087B8152
Ostatní jazykové verze jsou dostupné na našem webu.
Přejděte na http://www.danfoss.com.
V nabídce Service and support vyhledejte „ECL 110“ a vyberte Documentation > Documents >
Heating > váš jazyk
Teplotní čidla Pt 1000
Typ Označení Číslo kódu
ESMT Čidlo venkovní teploty 08 4N1012
ESM-10 Čidlo pokojové teploty 0 87 B116 4
ESM -11 Příložné čidlo 087 B116 5
ES MB-12 Univerzální čidlo 087 B118 4
ESMC Příložné čidlo včetně kabelu 2 m 087N0011
ESMU -100 Čidlo v jímce, 100 mm, měď 087 B118 0
ESM U-250 Čidlo v jímce, 250 mm, měď 0 87B 1181
ESMU -100 Čidlo v jímce, 100 mm, nerezová ocel 087 B118 2
ESM U-250 Čidlo v jímce, 250 mm, nerezová ocel 087 B118 3
Univerzální hardware – 230 V AC Včetně základního dílu 087B1262
Univerzální hardware – 24 V AC Včetně základního dílu 08 7B1252
Uživatelská příručka a stručná příručka (dánština) 087B 8153
Uživatelsk á příručka a stručná příručka (švédština) 087B 8155
Uživatelská příručka a stručná příručka (dánština) 087B8154
Uživatelsk á příručka a stručná příručka (švédština) 087B8156
Příslušenství (pouze ECL 110)
Typ Označení Číslo kódu
EC A 11 0* Týdenní časovač pro ECL Comfor t 110 (čipová karta) 08 7B124 8
DLG** Rozhraní s napájením pro systémovou integraci ECL 110 a
*
Řídicí jednotka ECA 110 je doplňkem verze ECL Comfort
110 bez týdenního časovače, např. č. kódu 087B1261 a
Danfoss Link™. Montážní příručka/pokyny jsou dodávány s
výrobkem.
**
Panel CC systému Danfoss Link™ musí být typu Mk III v.
3.2.0 nebo novější.
087H3241
087B1251 (viz strana 1). S jednotkou ECA 110 je možné
nastavit osobní časové programy, včetně časů spuštění
a vypnutí systému, a optimalizovat tak spotřebu energie.
Příslušenství pro teplotní čidlo
Jímka Ponorná, nerezová ocel 100 mm, pro ESMU-100, měď (087B1180) 087 B119 0
Jímka Ponorná, nerezová ocel 250 mm, pro ESMU -250, měď (087B1181) 08 7B119 1
Jímka Ponorná, nerezová ocel 100 mm, pro ESMB -12, (087B1184) 087 B1192
Jímka Ponorná, nerezová ocel 250 mm, pro ESMB-12, (087B1184) 087B1193
2 | © Danfoss | 2018.09
VD.KT.C11.48
Datový list ECL Comfort 110
Teplá užitková voda (TUV)
(aplikace 116)
Aplikace 116, příklad 1
Konstantní řízení teploty TUV s tepelným výměníkem
Základní principy
Aplikace 116, příklad 2:
Konstantní řízení teploty TUV s tepelným výměníkem
nebo zásobníkem
Typicky je teplota průtočného média nastavena
podle požadované teploty průtočného média.
• Nastavení teploty TUV
Pokud je naměřená teplota TUV nižší než
požadovaná teplota, regulační ventil se
servopohonem se otevírá postupně, a naopak.
• Omezení teploty zpátečky
Teplota zpátečky do zdroje dálkového
vytápění by neměla být příliš vysoká. Pokud
tomu tak je, požadovaná teplota průtočného
média může být nastavena (typicky na nižší
teplotu), což vede k postupnému uzavírání
regulačního ventilu se servopohonem. U
zdroje tepla využívajícího kotle by teplota
zpátečky neměla být příliš nízká (stejný
postup nastavení, jako je uvedeno výše).
• Řízení cirkulačního čerpadla
Cirkulační čerpadlo je zapnuté, když je
požadovaná teplota TUV vyšší než
uživatelem nastavená hodnota (tovární
nastavení: 20 °C).
Danfoss
87H2156.10
VD.KT.C11.48
S3
M1
S2
S4
FS
Řízení teploty TUV na základě požadavku TUV s detekcí průtokovým spínačem FS
© Danfoss | 2018.09 | 3
Datový list ECL Comfort 110
Základní principy
Požadovaná teplota TUV, např. 55 °C, je regulována
tak dlouho, dokud průtokový spínač FS detekuje
průtok.
Teplota v bodu S2 koriguje nastavení
Proporcionální pásmo (Xp) k dosažení stabilní
regulace při různých přívodních teplotách.
Hlavní funkce Regulace teploty průtočného média
• Omezení teploty zpátečky
Řídicí jednotka automaticky mění
požadovanou teplotu průtočného média tak,
aby byla dosažena
přijatelná teplota zpátečky,
když tato teplota poklesne pod nastavenou
hodnotu, nebo se nad ní zvýší. Vliv teploty
zpátečky se nastavuje na řídicí jednotce ECL
110 .
Optimalizace
• Automatické ladění
Funkce pro automatické nastavení
proporcionálního pásma (Xp) a integrační
časové konstanty (Tn).
Vytápění
(Aplikace 130)
Aplikace 130, příklady
Když není detekován průtok TUV, jednotka
ECL 110 může udržovat minimální přívodní teplotu
v bodu S2.
Může být udržována teplota cirkulace TUV,
např. 55 °C.
Bezpečnostní funkce
• Protimrazová ochrana
Řídicí jednotka automaticky zapíná cirkulační
čerpadlo, když je teplota průtočného média
nižší, než hodnota nastavená uživatelem
(tovární nastavení: 10 °C).
• Ochrana motoru
Řídicí jednotka zabraňuje nestabilnímu řízení
teploty, což vede k delší životnosti regulačního
ventilu se servopohonem a pohonu.
• Pohyb čerpadla
Pohyb čerpadla zabraňující jeho zablokování
v době bez odběru tepla.
4 | © Danfoss | 2018.09
Okruh dálkového vytápění s tepelným výměníkem
Okruh vy tápění v yužívající kotle
VD.KT.C11.48
Datový list ECL Comfort 110
Základní principy
Ovládání pro okruhy dálkového vytápění
s tepelným výměníkem, nebo bez něj a pro okruhy
vytápění využívající kotle
Typicky je teplota průtočného média nastavena
podle požadované pokojové teploty.
Požadovaná pokojová teplota (komfortní a vlastní)
se může řídit týdenním časovým programem.
• Nastavení teploty průtočného média
Požadovaná teplota průtočného média je
vypočítávána v řídicí jednotce ECL Comfort na
základě venkovní teploty. Čím nižší venkovní
teplota, tím vyšší požadovaná teplota
průtočného média.
Topná křivka (vztah mezi venkovní teplotou a
požadovanou teplotou průtočného média) se
nastavuje pomocí hodnoty sklonu. Je možné
nastavit maximální/minimální omezení
požadované teploty průtočného média.
Regulační ventil se servopohonem je otevírán
postupně, když je teplota průtočného média
nižší než požadovaná teplota média, a naopak.
• Omezení teploty zpátečky
Teplota zpátečky do zdroje dálkového v ytápění
by neměla být příliš vysoká. Pokud tomu tak je,
požadovaná teplota průtočného média může
být nastavena (typ icky na nižší teplotu), což vede
k postupnému uzavírání regulačního ventilu
se servopohonem. U zdroje tepla využívajícího
kotle by teplota zpátečky neměla být příliš
nízká (stejný postup nastavení, jako je uvedeno
výše).
• Omezení pokojové teploty
Pokud se naměřená pokojová teplota nerovná
požadované pokojové teplotě, požadovanou
teplotu průtočného média lze upravit.
• Řízení cirkulačního čerpadla
Cirkulační čerpadlo je zapnuté, když je
požadovaná teplota průtočného média vyšší
než uživatelem nastavená hodnota (tovární
nastavení: 20 °C) nebo kdy ž je
média nižší než hodnota nastavená
teplota průtočného
uživatelem
(tovární nastavení: 2 °C).
• Pomocí funkce vypnutí vytápění lze vypnout
vytápění a zastavit cirkulační čerpadlo při
vysokých venkovních teplotách.
Aplikace s Danfoss Link™
ECL Comfort 110
DLG
Danfoss Link™ CC
Mk III v. 3.2.0 +
Systémovou integrací řídicí jednotk y ECL Comfor t
110 a řešení Danfoss Link™ prostřednictvím rozhraní
DLG dosáhnete těchto výsledků:
• Zapnutí vytápění při aktivaci požadavku
• Ovládání vytápění z jediného rozhraní
• Tepelný komfort při nejnižší spotřebě
energie
living connect®
Danfoss
87H1559.10
Danfoss Link™ HC
VD.KT.C11.48
• Venkovní teplota se zobrazuje na panelu
Danfoss Link™.
© Danfoss | 2018.09 | 5
Datový list ECL Comfort 110
Všeobecné údaje
Zapojení – 230 V AC
Teplota prostředí 0–55 °C
Teplota skladování -40 až +70 °C
Pouzdro lišta DIN, stěna nebo panel
Typ čidla Pt 1000 (1 000 Ω PŘI 0 °C)
Min. délka zálohy času a data 36 hodin
Zálohování nastavení a dat Paměť Flash
Datum a čas Vestavěné hodiny s reálným časem podporují automatickou změnu
Stupeň krytí IP 41 DIN 40050
– označení
v souladu s normami
Jazyk y, integrované a volitelné v řídicí jednotce
EC L 110
letního/zimního času.
Směrnice EMC
Směrnice o nízkém napětí
Směrnice RoHS
dánština, angličtina, estonština, finština, němčina, lotyština, litevština,
polština, ruština a švédština
Zapojení – 24 V AC
* Připojení pro bezpečnostní termostat
Napájecí napětí 230 V AC - 50 Hz
Rozsah napětí 207 až 244 V AC (IEC 60038)
Spotřeba energie 3 VA
Zatížení na výstup ech relé 1 4 (2) A – 230 V AC
Zatížení na výstupech triaku 15 VA při 230 V AC
* Připojení pro bezpečnostní termostat
Napájecí napětí 24 V AC - 50 Hz
Rozsah napětí 21,6 až 26,4 V AC (IEC 60038)
Spotřeba energie 3 VA
Zatížení na výstup ech relé 2 4 (2) A – 230 V AC
Zatížení na výstupech triaku 15 VA při 24 V AC
Doporučené typy pohonů
6 | © Danfoss | 2018.09
Typy (Danfoss): Poznámky:
ABV série Termopohon, ON-OFF ovládání; pro sedlové ventily.
AMB 100 série Motor s převodem, 3-bodové ovládání; pro rotační ventily.
AMV 10 / 20 / 30 série Motor s převodem, 3-bodové ovládání; pro sedlové ventily.
AMV 100 série Motor s převodem, 3-bodové ovládání; pro sedlové ventily.
VD.KT.C11.48
Datový list ECL Comfort 110

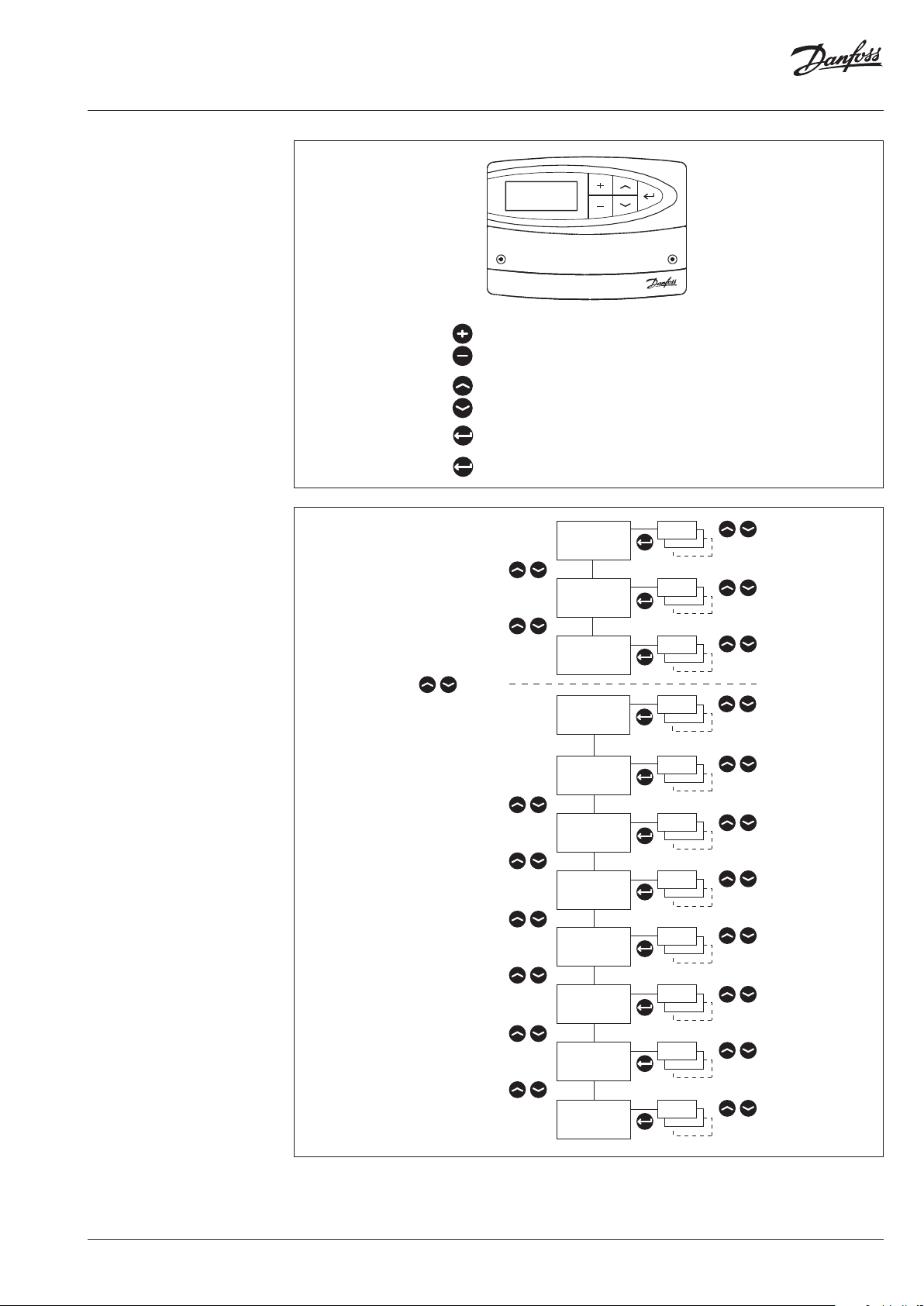

Ovládání
Pohyb v nabídce
Nastavení teplot a hodnot
Přepínání mezi řádky nabídky
Vybrat/Zpět
2 s
Zpět do denní uživatelské nabídky
Teplota
5 s
Režim
Den týdne
Datum – čas
Teplota vody
Pokoj top
limit
Vrat top limit
Optimalizovat
Param.
regulace
VD.KT.C11.48
Aplikace
Servis
© Danfoss | 2018.09 | 7
Datový list ECL Comfort 110
Rozměry
Výřez pro montáž Montáž do panelu (sada pro montáž do panelu,
č. kódu: 087B1249).
Tloušťka panelu nesmí překročit 5 mm.
Další dokumentace pro řídicí jednotku ECL Comfort 110 je k dispozici na stránce http://heating.danfoss.cz/
8 | © Danfoss | DHS-SMT/DK | 2018.09
VD.KT.C11.48
Loading...
