Användarmanual
ECL Comfort 110, applikation 130
(Gäller fr.o.m. programvaruversion 1,08)
Svensk version
www.danfoss.com
Hur navigerar man?
Hur navigerar man?
Vad betyder symbolerna?
1000
Temperatur 19@½
Inst. KOMFORT<
Den önskade tilloppstemperaturen påverkas t ex av rums- eller returtemperatur.
Motorn stänger reglerventilen.
Motorn öppnar reglerventilen.
Motorn aktiverar inte ventilen.
Inställning av temperaturer och värden.
Växla mellan menylinjer.
Välj / retur
2 sekunder
Återgå till meny för daglig användare.
Pumpen är i drift.
Pumpen är inte i drift.
Regulatorn är i inställning sänkningsperiod.
Regulatorn förbereder sig för inställning sänkningsperiod (symbolen blinkar).
Regulatorn är i inställning komfortperiod.
Regulatorn förbereder sig för inställning komfortperiod (symbolen blinkar).
Säkerhetsföreskrift
För att undvika personskador och skador på utrustningen är det absolut nödvändigt att
läsa och följa denna instruktion noga. Varningsskylten används för att betona speciella
omständigheter som bör tas hänsyn till.
Denna symbol indikerar att denna del av informationen bör läsas speciellt noggrant.
2 | © Danfoss | 2021.01
AQ188586469712sv-000801
Innehållsförteckning
Väderkompenserad reglering av tilloppstemperatur i ärrvärme- och
panncentraler
Bruksanvisning, installation & underhåll
Innehållsförteckning Linje Sida
Introduktion 5
Översikt inställningar 6
Daglig användning 7
Temperaturer 7
Val av inställning 8
Inställning av personligt tidsprogram 8
Underhåll 10
Date - time 1000 10
Flow temp. (flow temperature control) 2000 10
Kurva (Kurvlutning) 2175 11
Förskjutning (parallellförskjutning) 2176 13
Temp. min. (minbegränsning av tilloppstemp.) 2177 13
Temp. max. (maxbegränsning av tilloppstemp.) 2178 13
Rumstemp. begr. (begränsning av rumstemperatur) 3000 14
I-tid (tidskonstant för rumstemp.) 3015 16
Först. max. (begränsning av rumstemp. – max påverkan) 3182 16
Först. min. (begränsning av rumstemp. - min påverkan) 3183 16
Returtemp. begr. (begränsning av returtemperatur) 4000 17
Begränsning (begränsning av returtemp.) 4030 17
Först. max. (begränsning av returtemp. – max påverkan) 4035 18
Först. min. (begränsning av returtemp. – min påverkan) 4036 18
I-tid (tidskonstant för returtemp.) 4037 19
Prioritet (prioritet för begränsning av returtemp.) 4085 19
Optimering 5000 20
Sänkn.gräns (sänkningstemp. beroende av utetemp.) 5011 20
Forcering 5012 20
Ramp (referens rampning) 5013 21
Optimering (tidskonstant för optimering) 5014 21
Baserad på (optimering baserad på rums-/utetemp.) 5020 22
Totalstopp 5021 23
Ack.faktor (filter för utetemp.) 5081 23
Urkoppling (gräns för sommarurkoppling) 5179 24
AQ188586469712sv-000801 © Danfoss | 2021.01 | 3
Innehållsförteckning
Reglerparametrar 6000 25
Motorskydd 6174 25
P-band (proportionalband) 6184 25
I-tid (tidskonstant för integrering) 6185 25
Tid motor (motorventilens gångtid) 6186 25
Neutralzon 6187 26
Applikation 7000 28
ECA adress (val av rumspanel / ärrkontroll) 7010 28
Pumpmotion (motionering av pump) 7022 28
Ventilmotion (motionering av ventil) 7023 28
Motortyp (kuggväxelmotor / termomotor) 7024 28
Tappvv prio (stängd ventil / normal funktion) 7052 29
Frysskydd 7077 29
Pumpstopp 7078 30
Temp.standby (temperatur vid standby) 7093 30
Överst. (extern överstyrning) 7141 30
Knäckpunkt 7162 31
Min. gångtid (gäller ventilmotor) 7189 31
Somm./vint. (val av sommar-/vintertid) 7198 31
ECL adress (master-/slavadress) 7199 31
Typ 7600 32
Service 8000 33
Bestnr. 8300 33
Ver. (version nr) 8301 33
Bakgr.ljus (ljus i display) 8310 33
Kontrast (kontrast i display) 8311 33
Språk 8315 34
MOD adress (MODBUS adress) 8320 34
Installation 35
Montering av regulator ECL Comfort 35
Elektriska anslutningar – 230V a.c. - allmänt 36
Elektriska anslutningar – 24V a.c. - allmänt 37
Anslutning av temperaturgivare och ECL BUS 38
Hur man identifierar systemtyp 39
Anpassa regulator ECL Comfort 110 41
Manuell reglering 42
Placering av temperaturgivare 43
Anslutning av rumspanel och ärrkontrollpanel 44
Checklista, elektriska anslutningar 45
Vanliga frågor 46
Definitioner 47
4 | © Danfoss | 2021.01
AQ188586469712sv-000801
Introduktion
Hur använda denna bruksanvisning
Instruktionen är indelad i sex avsnitt:
• Introduktion
• Översikt inställningar
• Daglig användning
• Underhåll
• Installation
• Checklista
Grundprinciper för applikation 130 till ECL Comfort 110
Normalt är tilloppstemperaturen alltid anpassad enligt dina önskemål. Tilloppsgivaren
(S3) är den viktigaste givaren. Den önskade tilloppstemperaturen vid S3 beräknas i
regulator ECL Comfort 110, baserat på utetemperaturen. Ju lägre utetemperatur, desto
högre önskad tilloppstemperatur.
Motorventilen (M1) öppnar gradvis när tilloppstemperaturen är lägre än den önskade
tilloppstemperaturen och vice versa.
Returtemperaturen (S4) till ärrvärmeleverantören bör inte vara för hög. Om den är
det kan det önskade värdet på tilloppstemperaturen justeras (till en lägre nivå) så att
motorventilen gradvis stänger. I system med värmepanna bör inte returtemperaturen
vara för låg (samma procedur för justering som ovan).
Om den uppmätta rumstemperaturen inte motsvarar den önskade, kan den önskade
tilloppstemperaturen justeras.
Cirkulationspumpen körs när den önskade tilloppstemperaturen är högre än 20 °C
(fabriksinställning) eller om utetemperaturen är lägre än 2 °C (fabriksinställning).
°C (grader Celsius) är en absolut temperatur medan K (Kelvin) är en relativ temperatur.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 5
Översikt inställningar
Linje Sida Fabrik s-
Kurva (Kurvlutning) 2175 11
Förskjutning (parallellförskjutning) 2176 13
Temp. min. (minbegränsning av tilloppstemp.) 2177 13
Temp. max. (maxbegränsning av tilloppstemp.) 2178 13
I-tid (tidskonstant för rumstemp.) 3015 16
Först. max. (begränsning av rumstemp. – max påverkan) 3182 16
Först. min. (begränsning av rumstemp. - min påverkan) 3183 16
Begränsning (begränsning av returtemp.) 4030 17
Först. max. (begränsning av returtemp. – max påverkan) 4035 18
Först. min. (begränsning av returtemp. – min påverkan) 4036 18
I-tid (tidskonstant för returtemp.) 4037 19
Prioritet (prioritet för begränsning av returtemp.) 4085 19
Sänkn.gräns (sänkningstemp. beroende av utetemp.) 5011 20
Forcering 5012 20
Ramp (referens rampning) 5013 21
Optimering (tidskonstant för optimering) 5014 21
Baserad på (optimering baserad på rums-/utetemp.) 5020 22
Totalstopp 5021 23
Ack.faktor (filter för utetemp.) 5081 23
Urkoppling (gräns för sommarurkoppling) 5179 24
Motorskydd 6174 25
P-band (proportionalband) 6184 25
I-tid (tidskonstant för integrering) 6185 25
Tid motor (motorventilens gångtid) 6186 25
Neutralzon 6187 26
ECA adress (val av rumspanel / ärrkontroll) 7010 28
Pumpmotion (motionering av pump) 7022 28
Ventilmotion (motionering av ventil) 7023 28
Motortyp (kuggväxelmotor / termomotor) 7024 28
Tappvv prio (stängd ventil / normal funktion) 7052 29
Frysskydd 7077 29
Pumpstopp 7078 30
Temp.standby (temperatur vid standby) 7093 30
Överst. (extern överstyrning) 7141 30
Knäckpunkt 7162 31
Min. gångtid (gäller ventilmotor) 7189 31
Somm./vint. (val av sommar-/vintertid) 7198 31
ECL adress (master-/slavadress) 7199 31
Typ 7600 32
Bestnr. 8300 33
Ver. (version nr) 8301 33
Bakgr.ljus (ljus i display) 8310 33
Kontrast (kontrast i display) 8311 33
Språk 8315 34
MOD adress (MODBUS adress) 8320 34
inställ-
ning
1.2
10 °C
90 °C
OFF
-4.0
0.0
50 °C
-2.0
0.0
25 s
OFF
-15 °C
OFF
OFF
OFF
UTE
OFF
100
18 °C
OFF
80 K
30 s
35 s
3 K
OFF
ON
OFF
GEAR
OFF
2 °C
20 °C
10 °C
OFF
40 °C
10
ON
15
130
XXXX
XXXX
16
10
English
!
Din
inställning
0
5
6 | © Danfoss | 2021.01
AQ188586469712sv-000801
Daglig användning
28@
Temperaturer
Tryck på valfri knapp för att tända bakgrundsljuset.
Temperatur 19 <
Inst. KOMFORT
Inställning av önskad rumstemperatur
Ändra önskad temperatur
Inställning av önskad rumstemperatur är viktig även om det inte finns någon rumsgivare
/ rumspanel / ärrkontroll ansluten.
Är rumstemperaturen för låg?
Försäkra dig om att radiatortermostaterna inte begränsar rumstemperaturen.
Om du fortfarande inte kan uppnå den önskade rumstemperaturen genom att justera radiatortermostaterna är tilloppstemperaturen för låg. Öka den önskade rumstemperaturen.
Temperaturer översikt
2 sekunder
Tryck på knappen för att se temperaturen vid resp. givare (S1-S4).
Växla mellan temperaturdisplayer:
S1:
Aktuell utetemperatur
Ackumulerad utetemperatur
Akt. T ute 13@
Ack. T ute 12@
S2:
Aktuell rumstemperatur
Önskad rumstemperatur
Akt. T rum 20@
Önsk T rum 21@
S3:
Aktuell tilloppstemperatur
Önskad tilloppstemperatur
Akt. T till 43@
Önsk T till 42@
S4:
Aktuell returtemperatur
Önskad begränsning av returtemperatur
AQ188586469712sv-000801 © Danfoss | 2021.01 | 7
Akt. T ret.
Begr T ret. 30@
Daglig användning
Tryck för att lämna temperaturöversikten.
Om temperaturen visas på displayen som
"- -" är givaren i fråga inte ansluten.
"- - -" är givaren kortlsuten.
Val av inställning
Under normal drift (AUTO) visar symbolerna vilken inställning som råder.
Inst. KOMFORT<
Onsdag
Ändra inställning (AUTO, KOMFORT, SÄNKNING eller STANDBY).
Inställning av personligt tidsprogram
Det är endast möjligt att ställa in ett personligt tidsprogram om regulator ECL Comfort 110
har ett inbyggt tidsprogram ECA 110.
Onsdag <
28-03-07 8:32
Displayen visar aktuell dag och tid.
Välj den dag du vill ändra inställningarna på.
8 | © Danfoss | 2021.01
AQ188586469712sv-000801
Daglig användning
Dagens tidsprogram
Den första displayen visar dig startpunkten på den första komfortperioden (”Start per1”).
Se eller ändra denna periods startpunkt.
Den första stapeln blinkar.
Start per1
09:00
Ons ]]]][!]]]!!]
Se eller ändra slutpunkten (”Stopp per1”) för den första komfortperioden.
Nästa stapel blinkar.
Stopp per1 12:00
Ons ]]]][!{]]!!]
Se eller ändra startpunkten (”Start per2”) för nästa komfortperiod.
Start per2 18:00
Ons ]]]][!{]]!!]
Se eller ändra nästa periods start-/stoppunkt, om nödvändigt.
Stopp per2 22:00
Ons ]]]][!{]]!!]
Tidsprogrammet har alltid två komfortperioder per dag. Start- och stopptiderna kan ställas in
i halvtimmesintervaller (30 min).
För att ställa in endast en komfortperiod på en dag: Ställ Start 1 och Stopp 2 till samma värde.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 9
Underhåll
2 sec.
Enter the maintenance menus.
Date - time 1000
It is only necessary to set the correct date and time in connection with the first use of the
ECL Comfort 110 controller or after a power break of more than 36 hours (see the chapter
on Adapting the ECL Comfort 110 controller).
Flow temp. (flow temperature control) 2000
Heat curve
The ECL Comfort 110 controls the heating system according to the calculated flow
temperature under the influence of the return and / or room temperature.
The desired flow temperature is defined by 5 settings: ‘Temp. max.’, ‘Temp. min.’, ‘Slope’,
‘Displace’, and ‘Knee point’.
Desired flow temperature
[°C]
110
100
90
80
70
60
50
40
30
20
10
-20 -10 0 10 20-30
Heat cur ve
‘Slope’
‘Te mp. max .’
‘Displace’
‘Knee point’
‘Te mp. min.’
Outdoo r temp.
[°C]
The calculated flow temperature can be influenced by connected sensors, ‘Boost’ and ‘Ramp’
etc.
10 | © Danfoss | 2021.01
AQ188586469712sv-000801
Underhåll
Kurva (Kurvlutning) 2175
Inställningsområde Fabriksinställning
0.1 ... 4.0 1.2
Anpassa ”Kurva” om så önskas.
Värmekurvans lutning beror av värmesystemets och lokalens specifika dimensionerande
parametrar.
Exempel I
Dimensionerande parametrar:
Dimensionerande utetemperatur (T
Dimensionerande tilloppstemperatur (T
Dimensionerande rumstemperatur (T
För dimensionerande tilloppstemperatur högre än 40 °C kan värmekurvans lutning
beräknas som
T
- 25
S =
2.5 x T
rum
till
- T
- 30
ute
) -12 °C
ute
) 80 °C
till
) 20 °C
rum
S =
80 - 25
2.5 x 20 - (- 12) - 30
S ≈ 1.7
Exempel II
Dimensionerande parametrar:
Dimensionerande utetemperatur (T
Dimensionerande tilloppstemperatur (T
Dimensionerande rumstemperatur (T
) -20 °C
ute
) 35 °C
till
) 21 °C
rum
För dimensionerande tilloppstemperatur lägre än 40 °C kan värmekurvans lutning
beräknas som:
T
- 20
S =
1.3 (2.5 x T
till
- T
- 30)
rum
ute
35 - 20
S =
1.3 (2.5 x 21 - (- 20) - 30)
S ≈ 0.3
För snabb inställning kan diagrammet användas. Diagrammet är avsedd för en
rumstemperatur (T
kurvlutningen ca 1.7.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 11
) på 20 °C. Om dimensionerande data från exempel I används blir
rum
Underhåll
100
110
120
130
140
150
-40-30 -20-10 0102030
[oC]
[oC]
1.8
1.4
90
1.0
80
70
0.6
60
0.4
50
0.3
40
0.2
0.1
30
20
10
2.2 3.0 3.52.6 4.0
Hur bestämma en ny värmekurva, om nödvändigt:
Välj den dimensionerande tilloppstemperaturen för ditt system och den
dimensionerande utetemperaturen för din ort. Ta den värmekurva som ligger
närmast skärningspunkten för dessa två värden.
Inställningen av önskad rumstemperatur påverkar den önskade tilloppstemperaturen
(värmekurvan) oavsett om en rumsgivare är ansluten eller inte.
Golvvärmesystem
Denna regulator är fabriksinställd för radiatorsystem, vilka normalt har hög tilloppstemperatur. För att reglera golvvärmesystem, vilka normalt har låg tilloppstemperatur,
behöver du ändra ”Kurva” enligt den typ av system du har (typisk inställning: 0.6).
12 | © Danfoss | 2021.01
AQ188586469712sv-000801
Underhåll
Förskjutning (parallellförskjutning) 2176
Inställningsområde Fabriksinställning
-20 ... 20 0
Anpassa parallellförskjutningen på värmekurvan med ett antal grader, om så önskas.
Huruvida det är det rätta att ändra ”Kurva” (vid utetemperatur under 0 °C) eller parallellförskjutningen (vid utetemperatur över 0 °C) beror på det individuella värmebehovet.
Små ökningar eller minskningar i värmetemperaturen kan göras via parallellförskjutningen.
Temp. min. (minbegränsning av tilloppstemp.) 2177
Inställningsområde Fabriksinställning
10 ... 150 °C 10 °C
Välj den minsta tillåtna tilloppstemperaturen i ditt system. Ändra fabriksinställningen,
om så önskas.
Temp. max. (maxbegränsning av tilloppstemp.) 2178
Inställningsområde Fabriksinställning
10 ... 150 °C 90 °C
Välj den högsta tillåtna tilloppstemperaturen i ditt system. Ändra fabriksinställningen,
om så önskas.
Inställningen av ”Temp. max.” har högre prioritet än inställningen av ”Temp. min.”.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 13
Underhåll
Rumstemp. begr. (begränsning av rumstemperatur) 3000
Detta avsnitt är endast nödvändigt om du har installerat en rumsgivare eller rumspanel /
ärrkontroll.
Regulatorn anpassar automatiskt den önskade tilloppstemperaturen för att eliminera
skillnaden mellan önskad och aktuell rumstemperatur.
Det finns två grundprinciper för reglering av rumstemperatur.
A: Maxbegränsning av rumstemperatur
Använd denna begränsning om ditt värmesystem är fullt utrustat med
radiatortermostater och du också vill uppnå en maxbegränsning av rumstemperaturen.
Regulatorn kommer att ta hänsyn till andra yttre värmekällor, t.ex. solinstrålning,
braskamin etc.
Påverkan
”Först. min.”
Önskad rumstemperatur
Aktuell rumstemperatur
”Först. max.”
”Först. max.” bestämmer hur mycket rumstemperaturen ska påverka den önskade
tilloppstemperaturen.
Om “Först” är för hög och/eller “I-tid” för kort finns det risk för instabil reglering.
Exe mpel A1
Den aktuella rumstemperaturen är 2 ° för hög.
”Först. max.” är ställd på -4.0
”Först. min.” är ställd på 0.0
”Kurvlutning” är ställd på 1.8.
Resultat:
Den önskade tilloppstemperaturen förändras med 2 x (-4) x 1.8 = -14.4 °.
14 | © Danfoss | 2021.01
AQ188586469712sv-000801
Underhåll
B: Reglering av referensrumstemperatur
Använd denna begränsning om ditt värmesystem inte är utrustat med
radiatortermostater och du väljer ett rum med rumsgivare som referens
för resten av rummen.
Ställ in ett positivt värde på ”Först. min.” och ett negativt värde på ”Först. max.”.
Påverkan
”Först. min.”
Önskad rumstemperatur
Aktuell rumstemperatur
”Först. max.”
Rumsgivaren i referensrummet mäter den aktuella rumstemperaturen.
Om det uppstår en skillnad mellan den aktuella och den önskade rumstemperaturen kan
den önskade tilloppstemperaturen korrigeras. Korrigeringen baseras på inställningarna i
linje 3182 och 3183. Denna korrigering kommer normalt att ge korrekt rumstemperatur.
Se också linje 3015.
Exe mpel B1
Den aktuella rumstemperaturen är 2 ° för låg.
”Först. max.” är ställd på -3.5
”Först. min.” är ställd på 2.0
”Kurvlutning” är ställd på 1.8.
Resultat:
Den önskade tilloppstemperaturen förändras med 2 x 2.0 x 1.8 = 7.2 °.
Exempel B2
Den aktuella rumstemperaturen är 2 ° för hög.
”Först. max.” är ställd på -3.5
”Först. min.” är ställd på 2.0
”Kurvlutning” är ställd på 1.8.
Resultat:
Den önskade tilloppstemperaturen förändras med 2 x (-3.5) x 1.8 = -12.6 °.
Denna begränsning baseras på PI-reglering, där P (förstärkning) svarar snabbt på
avvikelser och I (integreringstid) svarar långsammare och över tiden tar bort de små
utjämningarna mellan önskat och aktuellt värde. Detta görs genom att ändra den
önskade tilloppstemperaturen.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 15
Underhåll
I-tid (tidskonstant för rumstemp.) 3015
Inställningsområde Fabriksinställning
OFF / 1 ... 50 s OFF
Reglerar hur fort rumstemperaturen anpassas till den önskade rumstemperaturen (I-reglering).
OFF: Reglerfunktionen påverkas inte av ”I-tid”
1: Den önskade temperaturen anpassas snabbt.
50: Den önskade temperaturen anpassas långsamt.
Först. max. (begränsning av rumstemp. – max påverkan) 3182
Inställningsområde Fabriksinställning
-9.9 ... 0.0 -4.0
Bestämmer hur mycket tilloppstemperaturen ska påverkas (minskas) om rumstemperaturen är högre
än den önskade rumstemperaturen (P-reglering).
-9.9: Rumstemperaturen har stor påverkan.
0.0: Rumstemperaturen har ingen påverkan.
Först. min. (begränsning av rumstemp. - min påverkan) 3183
Inställningsområde Fabriksinställning
0.0 ... 9.9 0.0
Bestämmer hur mycket tilloppstemperaturen ska påverkas (ökas) om rumstemperaturen är lägre än
den önskade rumstemperaturen (P-reglering).
0.0: Rumstemperaturen har ingen påverkan.
9.9: Rumstemperaturen har stor påverkan.
16 | © Danfoss | 2021.01
AQ188586469712sv-000801
Underhåll
Returtemp. begr. (begränsning av returtemperatur) 4000
Regulatorn ändrar automatiskt den önskade tilloppstemperaturen för att erhålla en
acceptabel returtemperatur, när returtemperaturen under- eller överstiger det inställda
värdet.
Påverkan
‘”Först. min.” > 0
Begränsning
”Först. max.” > 0
Returtemperatur
”Först. max.” < 0
”Först. min.” < 0
Denna begränsning baseras på PI-reglering, där P (förstärkning) svarar snabbt på
avvikelser och I (integreringstid) svarar långsammare och över tiden tar bort de små
utjämningarna mellan önskat och aktuellt värde. Detta görs genom att ändra den
önskade tilloppstemperaturen.
Om “Först” är för hög och/eller “I-tid” för kort finns det risk för instabil reglering.
Begränsning (begränsning av returtemp.) 4030
Inställningsområde Fabriksinställning
10 ... 110 °C 50 °C
Ställ in den returtemperatur du accepterar i ditt system.
Ställ in den acceptabla nivån på begränsning av returtemperaturen.
När returtemperaturen under- eller överstiger det inställda värdet ändrar regulatorn
automatiskt den önskade tilloppstemperaturen för att erhålla en acceptabel
returtemperatur. Påverkan ställs in i linjerna 4035 och 4036.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 17
Underhåll
Först. max. (begränsning av returtemp. – max påverkan) 4035
Inställningsområde Fabriksinställning
-9.9 ... 9.9 -2.0
Bestämmer hur mycket tilloppstemperaturen ska påverkas om returtemperaturen är högre än önskad
”Begränsning” (linje 4030) (P-reglering).
Påverkan högre än 0:
Den önskade tilloppstemperaturen ökas när returtemperaturen överstiger den inställda
begränsningen.
Påverkan lägre än 0:
Den önskade tilloppstemperaturen minskas när returtemperaturen överstiger den
inställda begränsningen.
Exempel
Begränsningen av returtemperatur är aktiv över 50 °C.
”Först. max.” är ställd på -2.0
Den aktuella returtemperaturen är 2 ° för hög.
Resultat:
Den önskade tilloppstemperaturen förändras med (-2.0) x 2 = -4.0 °.
Normalt är inställningen i linje 4035 lägre än 0 i ärrvärmesystem för att undvika en för hög
returtemperatur.
I panncentraler är normalt inställningen 0 i linje 4035 eftersom en högre returtemperatur
accepteras (se också linje 4036).
Först. min. (begränsning av returtemp. – min påverkan) 4036
Inställningsområde Fabriksinställning
-9.9 ... 9.9 0.0
Bestämmer hur mycket tilloppstemperaturen ska påverkas om returtemperaturen är lägre än önskad
”Begränsning” (linje 4030) (P-reglering).
Påverkan högre än 0:
Den önskade tilloppstemperaturen ökas när returtemperaturen understiger den
inställda begränsningen.
Påverkan lägre än 0:
Den önskade tilloppstemperaturen minskas när returtemperaturen understiger
den inställda begränsningen.
18 | © Danfoss | 2021.01
AQ188586469712sv-000801
Underhåll
Exempel
Begränsningen av returtemperatur är aktiv under 50 °C.
”Först. min.” är ställd på -3.0
Den aktuella returtemperaturen är 2 ° för låg.
Resultat:
Den önskade tilloppstemperaturen förändras med (-3.0) x 2 = -6.0 °.
Normalt är inställningen 0 i linje 4036 i ärrvärmesystem eftersom en lägre returtemperatur
accepteras.
I panncentraler är normalt inställningen i linje 4036 högre än 0 för att undvika en för låg
returtemperatur. (se också linje 4035).
Om mätningen av returtemperaturen endast används som en termometerfunktion ska
linjerna 4035 och 4036 ställas in på 0,0.
I-tid (tidskonstant för returtemp.) 4037
Inställningsområde Fabriksinställning
OFF / 1 ... 50 s 25 s
Reglerar hur fort returtemperaturen anpassas till den önskade returtemperaturen (I-reglering).
OFF: Reglerfunktionen påverkas inte av ”I-tid”
1: Den önskade temperaturen anpassas snabbt.
50: Den önskade temperaturen anpassas långsamt.
Prioritet (prioritet för begränsning av returtemp.) 4085
Inställningsområde Fabriksinställning
ON / OFF OFF
Välj huruvida begränsning av returtemperaturen ska överstyra minbegränsning av tilloppstemperaturen ”Temp. min.” (linje 2177).
ON: Minbegränsning av tilloppstemperaturen är överstyrd.
OFF: Minbegränsning av tilloppstemperaturen är inte överstyrd.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 19
Underhåll
100%
Optimering 5000
Sänkn.gräns (sänkningstemp. beroende av utetemp.) 5011
Inställningsområde Fabriksinställning
OFF / -29 ... 10 °C -15 °C
Under denna utetemperatur har den inställda sänkningstemperaturen ingen påverkan.
-29 ... 10:
Sänkningstemperaturen beror av utetemperaturen, när utetemperaturen
överstiger inställt gränsvärde. Ju lägre utetemperatur, desto mindre sänks
temperaturen. När utetemperaturen understiger inställt gränsvärde,
uteblir sänkning av temperaturen.
OFF: Sänkningstemperaturen beror inte av utetemperaturen.
Sänkning
Utetemperatur °C
0%
Inställning i linje 5011
-20 -10-29 02010
Forcering 5012
Inställningsområde Fabriksinställning
OFF / 1 ... 99% OFF
Förkortar uppvärmningstiden genom att öka den önskade tilloppstemperaturen med här inställd
procent.
Ställ in den procent med vilken du vill att den önskade tilloppstemperaturen ska ökas
tillfälligt.
För att korta uppvärmningsperioden efter en sänkningsperiod, kan den önskade
tilloppstemperaturen höjas tillfälligt (max 1 timme). Vid optimering är forceringen
aktiv i perioden för optimering (linje 5014).
Om en rumsgivare eller en rumspanel / ärrkontroll är ansluten upphör forceringen
när önskad rumstemperatur är uppnådd.
20 | © Danfoss | 2021.01
AQ188586469712sv-000801
Underhåll
Ramp (referens rampning) 5013
Inställningsområde Fabriksinställning
OFF / 1 ... 99 min. OFF
Den tid inom vilken den önskade tilloppstemperaturen ökas gradvis för att undvika belastningstoppar
i ärrvärmeleverantörens nät.
Ställ in ramptiden för regulatorn.
Tem p. °C
Tid (min.)
Inställning i linje 5013
För att undvika pikar på belastningen i ärrvärmeleverantörens nät, kan den önskade
tilloppstemperaturen ställas till att öka gradvis efter en sänkningsperiod. Detta gör att
ventilen öppnar gradvis.
Optimering (tidskonstant för optimering) 5014
Inställningsområde Fabriksinställning
OFF / 10 ... 59 OFF
Optimerar start- och stopptider för komfortperioder för att uppnå den bästa komforten vid den lägsta
energiförbrukningen. Ju lägre utetemperatur, desto tidigare går uppvärmningen igång.
Anpassa tidskonstanten för optimering.
Värdet består av två siffror. Dessa två siffror har följande betydelse:
Vänster siffra Byggnadens värmeackumulering Systemtyp
1X lätt
Radiatorsystem2X medium
3X tung
4X medium
5X tung
AQ188586469712sv-000801 © Danfoss | 2021.01 | 21
Golvvärmesystem
Underhåll
Höger siffra Dimensionerande temperatur Kapacitet
X0 -50 °C stor
X1 -45 °C •
• • •
X5 -25 °C normal
• • •
X9 -5 °C liten
OFF: Ingen optimering. Uppvärmningen startar och stoppar vid de tider som
är inställda i tidsprogrammet.
Dimensionerande temperatur:
Den lägsta utetemperatur (vanligen bestämd av din systemkonstruktör i samband med
dimensionering av systemet) vid vilken värmesystemet kan upprätthålla den önskade
rumstemperaturen.
Exempel
Radiatorsystem och byggnadens värmeackumulering är medium.
Den vänstra siffran är 2.
Den dimensionerande temperaturen är -25 °C och kapaciteten är normal.
Den högra siffran är 5.
Resultat:
Inställningen ska ändras till 25.
Det är endast möjligt att dra nytta av ”Optimering” om regulator ECL Comfort 110 har ett
inbyggt tidsprogram eller är ansluten till en ECA 61.
Baserad på (optimering baserad på rums-/utetemp.) 5020
Inställningsområde Fabriksinställning
RUM / UTE UTE
Den optimerade star t- och stopptiden kan baseras på antingen rums- eller utetemperatur.
RUM: Optimeringen baseras på rumstemperaturen, om den mäts.
UTE: Optimeringen baseras på utetemperaturen. Använd denna inställning
om rumstemperaturen inte mäts.
22 | © Danfoss | 2021.01
AQ188586469712sv-000801
Underhåll
Totalstopp 5021
Inställningsområde Fabriksinställning
ON / OFF OFF
Bestäm huruvida du önskar et t totalstopp under sänkningsperioden.
ON: Den önskade systemtemperaturen sänks till ”Temp.standby” (linje 7093).
”Temp. min.” (linje 2177) överstyrs.
Önskad systemtemp. °C
”Te mp. stan dby ”

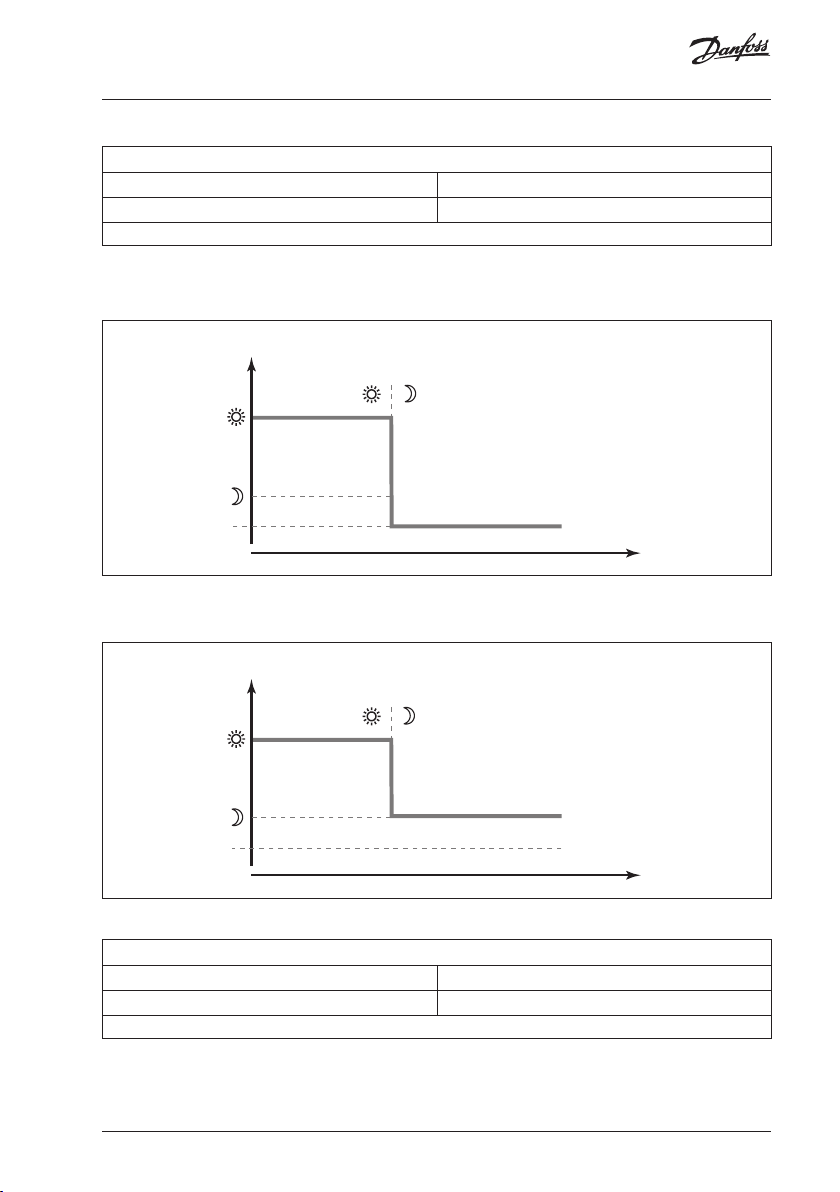

Tid (min.)
OFF: Inget totalstopp.
Önskad systemtemp. °C
”Te mp. stan dby ”
Tid (min.)
Ack.faktor (filter för utetemp.) 5081
Inställningsområde Fabriksinställning
1 ... 200 100
Dämpar den uppmätta utetemperaturen med den inställda faktorn.
1: Snabb (låg ackumuleringsfaktor).
200: Långsam (hög ackumuleringsfaktor).
AQ188586469712sv-000801 © Danfoss | 2021.01 | 23
Underhåll
18 °C
Urkoppling (gräns för sommarurkoppling) 5179
Inställningsområde Fabriksinställning
OFF / 1 ... 50 °C 18 ° C
Ställ in den utetemperatur vid vilken du vill att värmesystemet ska stanna. Ventilen
stänger och efter ungefär 3 min. stannar cirkulationspumpen. ”Temp. min” inställt i
linje 2177 ignoreras.
Temp. Aktuell utetemp Ackumulerad utetemp.
Tid
Värme Värmen frånkopplad Värme
Denna funktion sparar energi genom att stoppa värmesystemet när utetemperaturen
överstiger inställt gränsvärde.
Värmesystemet startas igen när utetemperaturen och den ackumulerade utetemperaturen
understiger inställt gränsvärde.
Sommarurkopplingen är endast aktiv när regulatorns inställning är ”AUTO” (enligt
tidsprogram). När gränsvärdet är OFF, blir det ingen sommarurkoppling.
24 | © Danfoss | 2021.01
AQ188586469712sv-000801
Underhåll
Reglerparametrar 6000
Motorskydd 6174
Inställningsområde Fabriksinställning
OFF / 10 ... 59 min. OFF
Skyddar regulatorn från instabil temperaturreglering (och resulterande pendling i ventilmotor). Detta
kan förekomma vid väldigt låg belastning. Motorsk yddet förlänger livslängden på alla ingående
komponenter.
OFF: Motorskyddet är inte aktiverat.
10 ... 59:
Motorskyddet är aktiverat efter den inställda fördröjningen.
Används normalt i tappvarmvattenapplikationer. Kan också användas i värmesystem vid
väldigt låg belastning.
P-band (proportionalband) 6184
Inställningsområde Fabriksinställning
1 ... 250 K 80 K
Ställ in P-bandet. Ett högre värde resulterar i en stabil men långsam reglering av
tilloppstemperaturen.
I-tid (tidskonstant för integrering) 6185
Inställningsområde Fabriksinställning
5 ... 999 s 30 s
Ställ in en lång I-tid för att uppnå en långsam men stabil reaktion på avvikelser.
En kort I-tid gör att regulatorn reagerar snabbt men med mindre stabilitet.
Tid motor (motorventilens gångtid) 6186
Inställningsområde Fabriksinställning
5 ... 250 s 35 s
”Tid motor” är den tid det tar för ventilmotorn att gå från helt stängd till helt öppen
ventil. Ställ in ”Tid motor” enligt exemplet.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 25
Underhåll
Hur beräkna gångtiden för en motoriserad reglerventil
Gångtiden för en motoriserad reglerventil beräknas med hjälp av följande metoder:
Sätesventiler
Gångtid = Ventilens slaglängd x motorns gånghastighet (sekunder/mm)
Exempel : 5.0 mm x 15 sekunder / mm = 75 sekunder
Vridande ventiler
Gångtid = Ventilens vridningsvinkel x motorns gånghastighet (sekunder/°)
Exempel : 90 ° x 2 s / ° = 180 s.
Neutralzon 6187
Inställningsområde Fabriksinställning
1 ... 9 K 3 K
Ställ in den accepterade avvikelsen på tilloppstemperaturen.
Ställ neutralzonen till ett högt värde om du kan acceptera en hög variation på
tilloppstemperaturen. När den aktuella tilloppstemperaturen är inom neutralzonen
aktiverar regulatorn inte motorventilen.
Neutralzonen är symmetrisk runt det önskade värdet på tilloppstemperaturen, dvs halva
värdet är över och halva värdet är under denna temperatur.
26 | © Danfoss | 2021.01
AQ188586469712sv-000801
Underhåll
Om du önskar att finjustera PI-reglering precist, kan du använda följande
metod:
• Ställ ”I-tid” (linje 6185) på sitt maxvärde (999 sec.).
• Minska värdet för ”P-band” (linje 6184) till dess systemet börjar gå med en konstant
amplitud (det kan vara nödvändigt att forcera systemet genom att ställa in ett extremt
värde).
• Finn den kritiska tidsperioden i temperaturprotokollet eller använd ett stoppur.
Temp. Kritisk tidsperiod
Tid
Denna tidsperiod kommer att vara karakteristisk för systemet och du kan uppskatta
inställningarna utifrån denna kritiska tidsperiod.
”I-tid” = 0.85 x den kritiska tidsperioden
”P-band” = 2.2 x P-band i den kritiska tidsperioden
Om regleringen visar sig bli långsam, kan du minska värdet på ”P-band” med 10%.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 27
Underhåll
Applikation 7000
ECA adress (val av rumspanel / ärrkontroll) 7010
Inställningsområde Fabriksinställning
OFF / A / B OFF
Bestämmer kommunikation med rumspanel eller ärrkontroll.
OFF: Rumsgivare (ingen rumspanel / ärrkontroll).
A: Rumspanel ECA 61 med adress A.
B: Rumspanel ECA 61 med adress B.
Pumpmotion (motionering av pump) 7022
Inställningsområde Fabriksinställning
ON / OFF ON
Motionering av pumpen för att undvika att den fastnar vid perioder utan värmebehov.
ON: Pumpen körs under 1 minut var tredje dygn runt middagstid.
OFF: Pumpmotioneringen är inte aktiverad.
Ventilmotion (motionering av ventil) 7023
Inställningsområde Fabriksinställning
ON / OFF OFF
Motionering av ventilen för att undvika at t den kärvar vid perioder utan värmebehov.
ON: Ventilen får signal att öppna och stänga var tredje dygn runt middagstid.
OFF: Ventilmotioneringen är inte aktiverad.
Motortyp (kuggväxelmotor / termomotor) 7024
Inställningsområde Fabriksinställning
GEAR / ABV GEAR
Väljer motortyp till din ventil.
GEAR: Kuggväxelmotor
ABV: Termomotor (Danfoss typ ABV)
Reglerparametrarna (linje 6174 – 6187) överstyrs om termomotor är vald.
28 | © Danfoss | 2021.01
AQ188586469712sv-000801
Underhåll
Tappvv prio (stängd ventil / normal funktion) 7052
Inställningsområde Fabriksinställning
ON / OFF OFF
Värmekretsen kan stoppas när regulatorn är slav och laddning av tappvarmvattenkrets är aktiverad i
masterregulatorn.
ON: Ventilen i värmekretsen är stängd* när masterregulatorn är aktiverad för
att ladda tappvarmvattenkretsen.
* Önskad tilloppstemperatur ställs till “Temp.standby” (linje 7093).
OFF: Tilloppstemperaturen förblir oförändrad när masterregulatorn är
aktiverad för att ladda tappvarmvattenkretsen.
Inställningen i linje 7052 måste tas hänsyn till, om denna regulator är en slav.
Frysskydd 7077
Inställningsområde Fabriksinställning
OFF / -10 ... 20 °C 2 °C
När utetemperaturen är under den inställda temperaturen för ”Fryssk ydd” körs pumpen automatiskt
igång för att skydda värmesystemet.
OFF: Inget frysskydd.
-10 ... 20:
Cirkulationspumpen körs igång när utetemperaturen är under det
inställda värdet.
Under normala förhållanden är ditt system inte frysskyddat om din inställning är under 0 °C
eller OFF. För vattenbaserade system rekommenderas en inställning på 2 °C.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 29
Underhåll
Pumpstopp 7078
Inställningsområde Fabriksinställning
5 ... 40 °C 20 °C
När önskad tilloppstemperatur är över den inställda temperaturen för ”Pumpstopp” körs pumpen
automatiskt igång för att möta värmebehovet.
5 ... 40:
Cirkulationspumpen körs igång när tilloppstemperaturen är över det
inställda värdet.
Ventilen är helt stängd så länge pumpen inte är igång.
Temp.standby (temperatur vid standby) 7093
Inställningsområde Fabriksinställning
5 ... 40 °C 10 °C
Ställ in den önskade tilloppstemperaturen vid standby. (t.ex. vid totalstopp).
5 ... 40:
Önskad tilloppstemperatur vid standby.
Överst. (extern överstyrning) 7141
Inställningsområde Fabriksinställning
OFF / SÄNKNING / KOMFORT OFF
Välj inställning för ”Överst.” (extern överstyrning).
Överstyrningen kan aktiveras så att regulatorn reglerar till sänknings- eller
komforttemperatur oavsett vad tidsprogrammet för tillfället ger. För att kunna
överstyras måste regulatorn ställas i inställning ”AUTO” (enligt tidsprogram).
OFF: Regulatorns tidsprogram överstyrs inte.
SÄNKNING:
Regulatorn reglerar till sänkningstemperatur när det är kortslutet mellan
plintarna 11 och 12.
KOMFORT:
Regulatorn reglerar till komforttemperatur när det är kortslutet mellan
plintarna 11 och 12.
30 | © Danfoss | 2021.01
AQ188586469712sv-000801
Underhåll
Knäckpunkt 7162
Inställningsområde Fabriksinställning
OFF / 30 ... 50 °C 40 °C
Välj den temperatur vid vilken värmekurvan ska knäckas.
OFF: Golvvärmesystem.
30 ... 50: Radiatorsystem.
Min. gångtid (gäller ventilmotor) 7189
Inställningsområde Fabriksinställning
2 ... 50 10
Den minsta pulslängden i millisekunder för kuggväxelmotorn.
Inställning Värde x 20 ms
2 40 ms
10 200 ms
50 1000 ms
Inställningen bör hållas så hög som kan accepteras för att öka motorns livslängd.
Somm./vint. (val av sommar-/vintertid) 7198
Inställningsområde Fabriksinställning
ON / OFF ON
Välj huruvida du vill att växlingen mellan sommar- och vintertid ska ske automatiskt eller manuellt.
ON: Regulatorns inbyggda klocka växlar automatiskt mellan sommar- och
vintertid enligt den standard som gäller för Centraleuropa.
OFF: Du växlar manuellt mellan sommar- och vintertid genom att ställa om
klockan.
ECL adress (master-/slavadress) 7199
Inställningsområde Fabriksinställning
0 ... 15 15
Denna inställning är relevant om flera regulatorer arbetar i samma ECL Comfort-system (anslutna via
ECL BUS) och / eller ECA-enheter är anslutna.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 31
Underhåll
0: Regulatorn arbetar som slav. Slaven tar emot information om
utetemperatur (S1), systemtid och signal om behov av tappvarmvatten
i mastern.
1 ... 9: Regulatorn arbetar som slav. Slaven tar emot information om
utetemperatur (S1), systemtid och signal om behov av tappvarmvatten
i mastern. Slaven sänder information om önskad tilloppstemperatur till
mastern.
10 ... 14: Används inte.
15: Regulatorn är master. Mastern sänder information om utetemperatur
(S1) och systemtid. ECL BUS är aktiverad och anslutna ECA får
matningsspänning.
Regulatorer ECL Comfort kan anslutas via ECL BUS för att skapa ett större system.
Den regulator som är fysiskt ansluten till utegivaren är master i hela systemet och
måste ha adress 15.
Varje slav måste konfigureras med sin egen adress (1…9)
Dessutom kan flera slavar ha adress 0 om de endast behöver ta emot information om
utetemperatur och systemtid.
Typ 7600
Inställningsområde Fabriksinställning
116 / 130 130
Använd denna inställning för att ändra applikation eller återskapa fabriksinställningarna.
116: Reglering av konstant tappvarmvattentemperatur.
130: Reglering av ärrvärmekrets eller värmekrets med panna.
Välj önskad typ av applikation.
5 sekunder
Startar den valda applikationen.
Fabriksinställningarna återskapas. Alla personliga inställningar kommer att raderas. Du
rekommenderas att notera dina personliga inställningar i ”Översikt inställningar” (sida 7)
för framtida behov.
Applikationen kan inte ändras från 116 till 130 eller tvärtom om ECL Comfort 110 har
förprogrammerats av undercentralens tillverkare.
32 | © Danfoss | 2021.01
AQ188586469712sv-000801
Underhåll
Service 8000
Bestnr. 8300
Display
087BXXXX
Ver. (version nr) 8301
Display
ABBBCCWWYY
A = Hårdvara version
BBB = Mjukvara version
CC = Applikation version
WW = Tillverkningsvecka
YY = Tillverkningsår
Vänligen, nämn version i samband med frågor angående produkten, om du har några.
Bakgr.ljus (ljus i display) 8310
Inställningsområde Fabriksinställning
OFF / 1 ... 30 16
Ljusstyrkan i displayen kan anpassas.
OFF: Inget bakgrundsljus.
1: Svagt bakgrundsljus.
30: Starkt bakgrundsljus.
Kontrast (kontrast i display) 8311
Inställningsområde Fabriksinställning
0 ... 20 10
Kontrasten i displayen kan anpassas.
0: Hög kontrast.
20: Låg kontrast.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 33
Underhåll
Språk 8315
Inställningsområde Fabriksinställning
Multiple English
Välj ditt språk.
MOD adress (MODBUS adress) 8320
Inställningsområde Fabriksinställning
0 ... 247 5
Ställ in MODBUS-adressen om regulatorn är en del i ett MODBUS-nätverk.
Ange MODBUS-adressen inom det fastslagna inställningsområdet.
34 | © Danfoss | 2021.01
AQ188586469712sv-000801
Installation
Danfoss
87B787.10
Danfoss
87B788.10
Danfoss
87B789.10
Montering av regulator ECL Comfort
För enkel åtkomst bör du montera regulator ECL Comfort nära systemet. Välj en av
följande metoder:
• Montering på vägg
• Montering på DIN-skena
• Montering i panel
Skruvar och pluggar medlevereras ej.
Montering på vägg
Montera regulatorn på en vägg med en slät yta och utför de elektriska anslutningarna.
Montering på DIN-skena
Montera regulatorn på en DIN-skena och utför de elektriska anslutningarna.
Montering i panel
Monteringskit: beställ artikel nr 087B1249.
Panelplåtens tjocklek får inte överskrida 5 mm. Gör en håltagning med dimensionerna
93 x 139 mm. Sätt dit regulatorn i hålet och fixera den med klämmorna som placeras
horisontalt på regulatorn. Utför de elektriska anslutningarna.
För övriga detaljer angående montering, se monteringsguiden.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 35
Installation
Elektriska anslutningar – 230V a.c. - allmänt
* Möjlighet för anslutning av säkerhetstermostat.
Plint Beskrivning Max.
belastning
20 Matningsspänning 230 V a.c. – nolla (N)
21 Matningsspänning 230 V a.c. – fas (L)
22 Möjlighet för anslutning av säkerhetstermostat
23 Möjlighet för anslutning av säkerhetstermostat
24 M1 Motor – öppna, alt. termomotor (ABV) 15 VA
25 M1 Motor – stänga 15 VA
26 M1 Motor – nolla
27 P1 Cirkulationspump – nolla
28 P1 Cirkulationspump – fas (relä R1) 4 (2) A
29 Används ej
30 Används ej
Kabelarea: 0,5 -1,5 mm
Felaktig inkoppling kan skada TRIAC-utgångarna.
36 | © Danfoss | 2021.01
2
AQ188586469712sv-000801
Installation

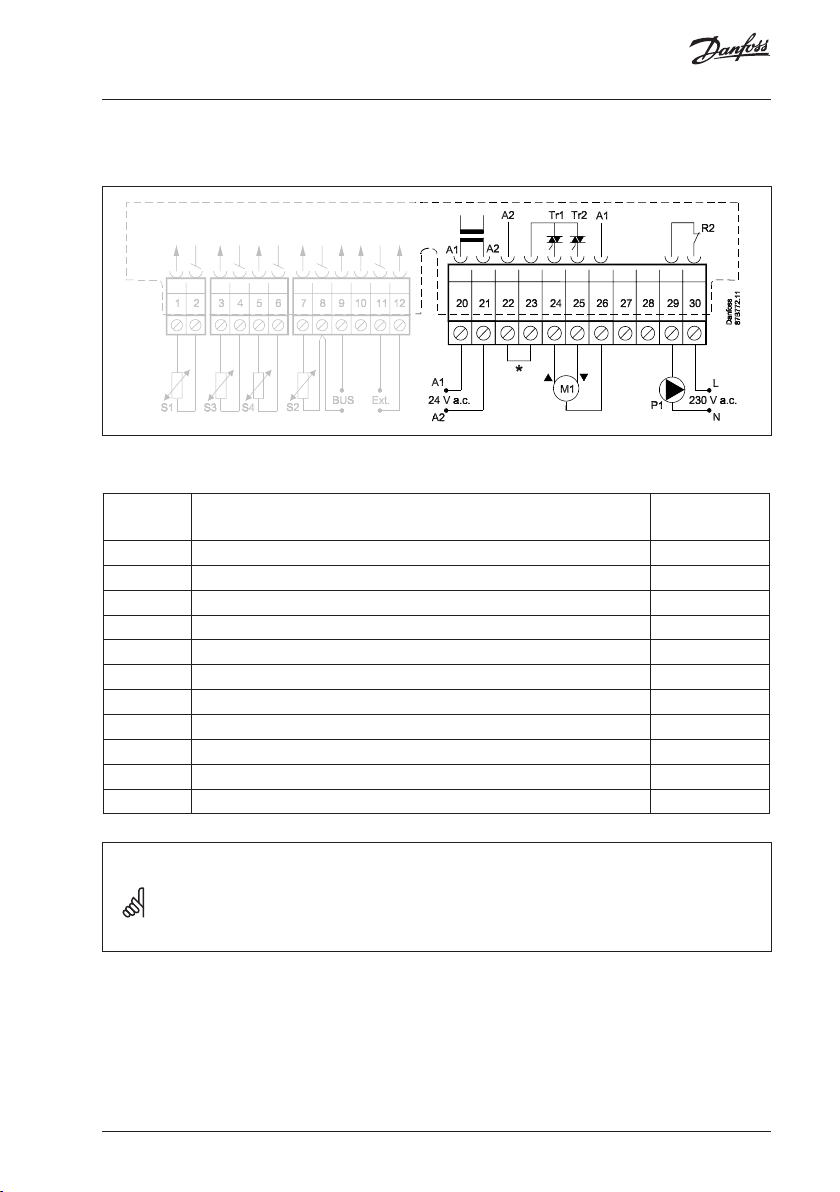

Elektriska anslutningar – 24V a.c. - allmänt
* Möjlighet för anslutning av säkerhetstermostat.
Plint Beskrivning Max.
belastning
20 Matningsspänning 24 V a.c. - A1
21 Matningsspänning 24 V a.c. - A2
22 Möjlighet för anslutning av säkerhetstermostat
23 Möjlighet för anslutning av säkerhetstermostat
24 M1 Motor – öppna, alt. termomotor (ABV) 15 VA
25 M1 Motor – stänga 15 VA
26 M1 Motor - A1
27 Används ej
28 Används ej
29 P1 Fas för cirkulationspump (relä R2)
30 P1 Relä R2 4 (2) A
Kabelarea: 0,5 -1,5 mm
Felaktig inkoppling kan skada TRIAC-utgångarna.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 37
2
Installation
Anslutning av temperaturgivare och ECL BUS
Plint Beskrivning Typ (rekomm.)
1 och 2 S1 Utegivare ESMT
3 och 4 S3 Tilloppsgivare ESM-11 / ESMC / ESMU
5 och 6 S4 Returgivare ESM-11 / ESMC / ESMU
7 och 8 S2 Rumsgivare ESM -10
8 och 9 ECL BUS, anslutningar för rumspanel /
ärrkontroll
10 Används ej
11 och 12 Extern överstyrning
*
Givaren måste alltid vara ansluten för önskad funktionalitet. Om givaren inte är
ansluten eller om kabeln kortsluts stängs reglerventilen (säkerhetsfunktion)
ECA 61
.
Kabelarea för givaranslutning: 0,4 -0,75 mm
Total kabellängd: Max 125 m (alla givare inkl. ECL BUS)
Kabellängd på mer än 125 m kan orsaka störningskänslighet (EMC).
38 | © Danfoss | 2021.01
2
AQ188586469712sv-000801
Installation
Hur man identifierar systemtyp
Regulator ECL Comfort 110 är en universell regulator som kan användas till olika system.
Baserat på visade standardsystem är det möjligt att konfigurera ytterligare system.
I detta avsnitt finner du de mest frekvent använda systemen. Om ditt system inte är
riktigt som nedan visat, ta det som bäst stämmer överens med ditt system och skapa
din egen kombination.
Värmesystem 1:
Fjärrvärmekrets med värmeväxlare
Värmesystem 2:
Fjärrvärmekrets med direkt anslutning
Danfoss
87H2161.10
AQ188586469712sv-000801 © Danfoss | 2021.01 | 39
Installation
Värmesystem 3:
Värmekrets med panna
40 | © Danfoss | 2021.01
AQ188586469712sv-000801
Installation
Anpassa regulator ECL Comfort 110
När du kör igång regulatorn första gången kommer den att be dig att välja språk (förval
är engelska).
Språk
Svenska
Välj ditt språk.
Acceptera och gå till nästa meny.
När du valt språk kommer regulatorn att fråga dig om datum och tid.
Datum - tid
dd-mm-yy hh:mm
Ställ in dag (dd), månad (mm), år (yy), timme (hh) och minut (mm).
Ändra värden.
Acceptera vald tid och dag.
När du valt språk och datum och tid är inställt, kommer regulatorn att fråga dig om
applikation.
Applikation
Typ ???
Välj applikationstyp.
2 sekunder
Starta vald applikation.
Gå till avsnittet ”Underhåll” för övriga inställningar i din regulator.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 41
Installation
ON
Manuell reglering
Välj inställning.
Inst. KOMFORT<
Onsdag
5 sekunder
Gå till MANUELL.
Ventilmotor M1 öppna (
Ventilmotor M1 stänga ( )
Pump P1 i drift ( )
Pump P1 frånkopplad (
)
)
Manuell
Ventil FRÄN
Manuell
Pump
Välj inställning.
Inst. MANUELL<
Onsdag
Manuell reglering bör endast användas i underhållssyfte. I manuell reglering inaktiveras alla
automatiska regler- och säkerhetsfunktioner!
42 | © Danfoss | 2021.01
AQ188586469712sv-000801
Installation
Placering av temperaturgivare
Det är viktigt att temperaturgivarna är placerade på rätt ställe i ditt system. De
temperaturgivare som nämns nedan är de som används till ECL Comfort, vilka inte alla
är nödvändiga i din applikation.
Utegivare (ESMT)
Utegivaren bör monteras på den sida av byggnaden där den blir minst utsatt för direkt
solljus. Den bör inte monteras i närheten av dörrar, fönster eller frånluftsventiler.
Tilloppsgivare (ESMU, ESM-11 eller ESMC)
Placera givaren max 15 cm från blandningspunkten. I system med värmeväxlare
rekommenderar Danfoss att använda dykgivare ESMU i växlarens utlopp till
värmesystemet.
Försäkra dig om att rörets yta är ren och jämn där givaren placeras.
Returgivare (ESMU, ESM-11 eller ESMC)
Returgivaren bör alltid placeras i / på ett rör med returvattenflöde.
Rumsgivare ESM-10 eller rumspanel ECA 61
Placera rumsgivaren i det rum där temperaturen ska regleras. Placera den inte på
yttervägg eller i närheten av radiatorer, fönster eller dörrar.
Tappvarmvatttengivare (ESMU eller ESMB-12)
Placera tappvarmvattengivaren enligt tillverkarens specifikation.
Panntemperaturgivare (ESMU, ESM-11 eller ESMC)
Placera givaren enligt pannfabrikantens specifikation.
Tilluftsgivare (ESM-11, ESMB-12, ESMC eller ESMU)
Placera givaren så att den mäter en representativ temperatur.
Golvgivare (ESMB-12)
Placera givaren i golvytan.
Gäller ESM-11: Flytta inte givaren efter att den har skruvats fast, för att undvika skador på
givarelementet.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 43
Installation
Anslutning av rumspanel och ärrkontrollpanel
* Anslut från plint 9 till plint 1 samt från plint 8 till plint 2
ECA 61 aktiveras genom inställningarna i linje 7010.
ECA 61 får matningsspänning via ECL BUS vilket betyder att ECL BUS måste vara aktiv. ECL
BUS aktiveras genom att ställa regulatorns adress till 15 (linje 7199).
44 | © Danfoss | 2021.01
AQ188586469712sv-000801
Checklista, elektriska anslutningar
Är regulator ECL Comfort klar att användas?
Försäkra dig om att rätt matningsspänning är ansluten till plint 21 (fas) och
20 (nolla).
Kontrollera att erforderliga reglerenheter (ventilmotor, pump etc.) är anslutna
till rätt plintar.
Kontrollera att alla givare är anslutna till rätt plintar.
Slå på matningsspänningen.
Välj inställning ”MANUELL”.
Kontrollera att ventiler öppnar och stänger och att erforderliga reglerenheter
(pump etc.) startar och stoppar när de körs manuellt.
Kontrollera att temperaturerna som visas i displayen matchar respektive
givare.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 45
Vanliga frågor
Tiden som visas i displayen är en timme fel.
Se växling mellan sommar- och vintertid i linje 7198.
Tiden som visas i displayen är fel.
Den interna klockan kan ha blivit nollställd, om det har varit ett strömavbrott på mer än
36 timmar. Ställ in tid datum. Se linje 1000.
Vad betyder symbolen ?
Tilloppstemperaturen påverkas av begränsningen av rumstemperatur, begränsningen av
returtemperatur, forcering, rampning, sommarurkoppling, tappvarmvattenprioritet etc.
Rumstemperaturen är för låg.
Försäkra dig om att radiatortermostaterna inte begränsar rumstemperaturen.
Om du fortfarande inte kan uppnå önskad rumstemperatur genom att justera
radiatortermostaterna är tilloppstemperaturen för låg. Öka önskad rumstemperatur
(linje 3000). Om det inte hjälper, justera kurvan (kurvlutningen) (linje 2000).
Rumstemperaturen är för hög under sänkningsperioder.
Försäkra dig om att minbegränsningen av tilloppstemperaturen inte är för hög. Se linje
217 7.
Temperaturen är instabil.
• Kontrollera att tilloppsgivaren är korrekt ansluten och placerad.
• Om regulatorn har en rumstemperatursignal (linje 3000), kontrollera att förstärkningen
inte är för hög.
• Anpassa reglerparametrarna (linje 6000).
Regulatorn reglerar inte och ventilen är stängd.
• Kontrollera att tilloppsgivaren mäter rätt värde, se ”Daglig användning”.
• Kontrollera påverkan från övriga uppmätta temperaturer ( ).
Hur återställer man fabriksinställningar?
Se linje 7600.
Vad menas med P- och PI-reglering?
P-reglering: Proportionell reglering
Då man använder en P-reglering ändrar regulatorn tilloppstemperaturen proportionellt
mot skillnaden mellan en önskad och aktuell temperatur, t.ex. rumstemperaturen. En
P-reglering kommer alltid att ha en avvikelse som inte försvinner med tiden.
PI-reglering: Proportionell och integrerande reglering
En PI-reglering gör detsamma som en P-reglering, men avvikelsen kommer att försvinna
med tiden.
En lång ”I-tid” ger en långsam men stabil reglering och en kort ”I-tid” resulterar i en
snabb reglering, men med en högre risk för svängningar.
46 | © Danfoss | 2021.01
AQ188586469712sv-000801
Definitioner
Komfortreglering
Normal temperatur i systemet reglerad enligt tidsprogrammet.
Komforttemperatur
Temperatur upprätthållen i värme-/tappvarmvattenkretsen under komfortperioder.
Önskad tilloppstemperatur
Temperatur beräknad av regulatorn baserad på utetemperatur och påverkan från rumsoch/eller returtemperatur. Denna temperatur används som en referens för regulatorn.
Önskad rumstemperatur
Temperatur som ställs in som den önskade rumstemperaturen. Temperaturen kan
endast regleras av regulator ECL Comfort om en rumsgivare är installerad. Om en
rumsgivare inte är installerad påverkar den inställda önskade rumstemperaturen ändå
tilloppstemperaturen.
I båda fallen regleras rumstemperaturen i varje enskilt rum vanligen med
radiatortermostater.
Önskad temperatur
Temperatur baserad på en inställning eller en beräkning i regulatorn.
Tappvarmvattenkrets
Kretsen för att värma tappvarmvattnet.
Fabriksinställningar
Inställningar lagrade i regulatorn för att förenkla igångkörningen av regulatorn.
Tillopps- /tappvarmvattentemperaturen
Temperaturen uppmätt i tilloppet vid varje tid.
Värmekrets
Kretsen för att värma rummet / byggnaden.
Värmekurva
En kurva som visar sambandet mellan aktuell utetemperatur och erforderlig
tilloppstemperatur.
Temperaturbegränsning
Temperatur som påverkar den önskade tillopps-/balanstemperaturen.
Pt 1000-givare
Alla givare som används tillsammans med regulator ECL Comfort är baserade på Pt
1000-element. Motståndet (resistansen) är 1000 Ω vid 0°C och förändras med ca 3,9
Ω/°C.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 47
Definitioner
Optimering
Regulatorn optimerar start- och stopptiderna i tidsprogrammet. Baserat på
utetemperatur beräknar regulatorn automatiskt när start och stopp ska ske för att uppnå
komforttemperatur vid den inställda tiden.
Ju lägre utetemperatur, desto tidigare startar uppvärmningen. Under optimering blinkar
symbolen för komfort-/sänkningsperiod.
Returtemperatur
Temperaturen uppmätt i returledningen kan påverka den önskade tilloppstemperaturen.
Rumsgivare
Temperaturgivare placerad i rummet (referensrum, vanligen vardagsrummet) där
temperaturen ska regleras.
Rumstemperatur
Temperatur uppmätt av rumsgivaren, rumspanel eller ärrkontroll. Rumstemperaturen
kan endast regleras direkt om en rumstemperatur mäts. Rumstemperaturen kan påverka
den önskade tilloppstemperaturen.
Tidsprogram
Tidsprogram för perioder med komfort- eller sänkningstemperatur. Tidsprogrammet kan
ställas individuellt för varje veckodag och det består av två komfortperioder per dag.
Sänkningstemperatur
Temperatur upprätthållen i värme-/tappvarmvattenkretsen under sänkningsperioder.
Tidsstapel
Tidsstapeln visar programmerade perioder med komforttemperatur.
Väderkompensation
Reglering av tilloppstemperatur baserad på utetemperaturen. Regleringen görs enligt
en användardeifinierad värmekurva.
Definitionerna svarar till serie Comfort 110. Följaktligen kan du komma i kontakt med
uttryck som inte är omnämnda i din instruktion.
48 | © Danfoss | 2021.01
AQ188586469712sv-000801
AQ188586469712sv-000801 © Danfoss | 2021.01 | 49
50 | © Danfoss | 2021.01
AQ188586469712sv-000801
Avfallshantering
Denna symbol på produkten anger att den inte får kasseras som
hushållsavfall.
Den ska lämnas in till tillämpligt insamlingssystem för återvinning av
elektrisk och elektronisk utrustning.
• Kassera produkten genom de kanaler som tillhandahålls för detta
ändamål.
• Följ alla lokala och gällande lagar och föreskrifter.
AQ188586469712sv-000801 © Danfoss | 2021.01 | 51
!
52 | © Danfoss | DHS-SMDT/DK | 2021.01
*087R9795*
AQ188586469712sv-000801
Loading...
