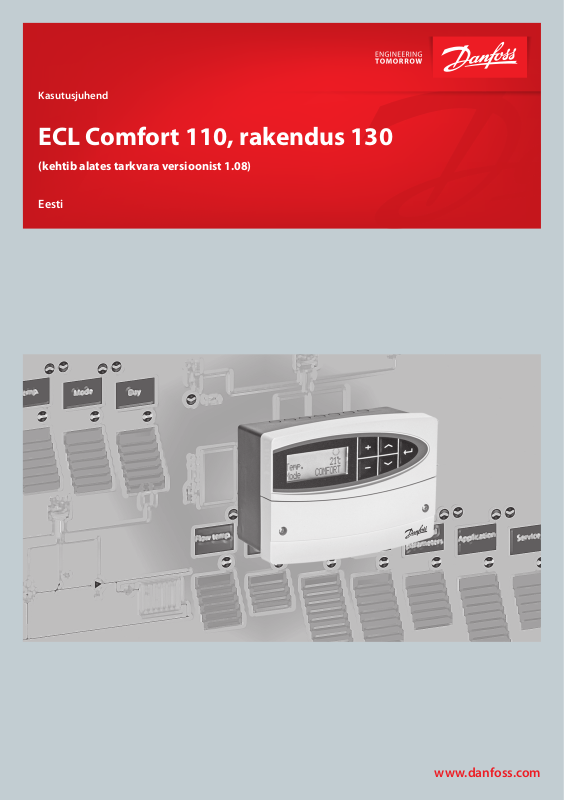

Kasutusjuhend
ECL Comfort 110, rakendus 130
(kehtib alates tarkvara versioonist 1.08)
Eesti
www.danfoss.com
Kuidas menüüs liikuda?
Mida sümbolid tähendavad?
1000 Temp 19@½ Reziim MUGAVUS<
Soovitud pealevoolu temperatuurile avaldab mõju nt ruumi või tagasivoolu temp.
Täiturmootor sulgeb reguleerventiili.
Täiturmootor avab reguleerventiili.
Täiturmootor ei liiguta ventiili.
Pump töötab.
Menüüridade vahel valimine.
Valik / tagasi.
2 sekundit. Tagasi kasutaja igapäeva menüüsse.
Pump ei tööta.
Regulaator on alandusrežiimis.
Regulaator on eel-alandusrežiimis (sümbol vilgub).
Regulaator on mugavusrežiimis.
Regulaator on eel-mugavusrežiimis (sümbol vilgub).
Ettevaatust
Vältimaks isikute vigastusi ning seadme kahjustusi, on väga oluline juhendi lugemine ja selle järgimine. Hoiatusmärki kasutatakse eritingimustele tähelepanu juhtimiseks, millega on vaja arvestada.
See sümbol tähistab eriti hoolikalt teavet, mida on vaja lugeda kõrgendatud tähelepanuga.
2 | © Danfoss | 2021.01
AQ188586469712et-000801
Sisukord
Ilmastiku muutuste kompenseerimine pealevoolu temperatuuri reguleerimisega kütte- ning katlaga süsteemides
Kasutaja juhend,paigaldamine ja hooldamine
Sisukord Rida Lehekülg
Sissejuhatus 5
Ülevaade seadetest 6
Igapäevane kasutamine 7
Temperatuurid 7 Regulaatori režiimi valik 8 Isikliku programmi seadistamine 8
Kasutamine 10
Kuupäev - kell 1000 10 Pealev T (pealevoolu temperatuuri reguleerimine) 2000 10
Kalle (küttegraafiku kalle) 2175 11 Nihe (paralleelnihe) 2176 13 Temp min (pealevoolu temperatuuri piirang, min) 2177 13 Temp maks (pealevoolu temperatuuri piirang, maks) 2178 13
Ruumi T piir (ruumitemperatuuri piirang) 3000 14
Intgr. aeg (ruumitemperatuuri ajakonstant) 3015 16 Mõju - maks (ruumitemperatuuri mõju, maks) 3182 16 Mõju - min (ruumitemperatuuri mõju, min) 3183 16
Tagasiv T piir (tagasivoolu temp. piiramine) 4000 17
Piirang (tagasivoolu temperatuuri piirang) 4030 17 Mõju - maks (tagasivoolu temp. piirang - maks mõju)) 4035 18 Mõju - min (tagasivoolu temp. piirang - min. mõju) 4036 18 Intgr. aeg (tagasivoolu temp. piirangu ajakonstant) 4037 19 Eelistus (tagasivoolu temperatuuri piirangu eelistus) 4085 19
Optimeerimine 5000 20
Alandus (alanduse temp vastavalt välisõhu temp-le) 5011 20 Boost (kiire üleskütmine) 5012 20 Ramping (üleminekuaeg alandusrežiimilt) 5013 21 Optimeerija (optimeerimise ajakonstant) 5014 21 Põhineb (optimeerimine põhineb ruumi- / välisõhu temp.-l) 5020 22 Seiskamine (Täielik seiskamine) 5021 23 S1 T filter (S1 - filtrikonstant) 5081 23 Küte välja (kütte väljalülitamine) 5179 24
AQ188586469712et-000801 © Danfoss | 2021.01 | 3
Sisukord
Regul. param. (reguleerimisparameetrid) 6000 25
M kaitse (mootori kaitse) 6174 25 Xp (proportsionaalsusala) 6184 25 Tn (integreerimise ajakonstant) 6185 25 M1 töötab (mootorventiili töötamise aeg) 6186 25 Nz (neutraaltsoon) 6187 26
Rakendus 7000 28
ECA aadress (ruumipaneeli / distantsjuhtimise valik) 7010 28 P1 treening (pumba treening) 7022 28 M1 treening (ventiili treening) 7023 28 Mootor (täiturmootor / termohüdrauliline mootor) 7024 28 STV eelis (ventiil suletud / normaalne režiim) 7052 29 P1 külm T (külmumiskaitse) 7077 29 P1 küte T (kütte vajadus) 7078 30 Seisul T (pealevoolu madalaim temp seisulolekus (standby)) 7093 30 Väline ((teiste regulaatorite poolt) juhtimise sisendi valik) 7141 30 Murdepunkt 7162 31 Min. töö (lühim täiturmootori töötamise aeg) 7189 31 Päevane (päevavalguse säästuperioodi ümberlülitus) 7198 31 ECL aadress (peremees / alluv aadress) 7199 31 Tüüp 7600 32
Hooldus 8000 33
Kood (Danfossi tootekood) 8300 33 Ver. (HW/SW/CI versioon ja tootmise kuupäev) 8301 33 Valgustus (taustavalgustus) 8310 33 Kontrast (ekraani kontrastsus) 8311 33 Keel 8315 34 MOD aadress (MODBUS aadress) 8320 34
Paigaldamine 35
ECL Comfort regulaatori paigaldamine 35 Elektriühendused - 230 V 36 Elektriühendused - 24 V 37 Temperatuuriandurite ja ECL BUS ühendamine 38 Milline on teie süsteem? 39 ECL Comfort 110 regulaatori kasutusele võtmine 41 Käsijuhtimine 42 Temperatuuriandurite paigaldamine 43 Ruumipaneeli / distantsjuhtimisseadme paigaldmine 44
Kontroll-loetelu, elektriühendused 45
Korduma kippuvad küsimused 46
Terminid 47
4 | © Danfoss | 2021.01
AQ188586469712et-000801

Sissejuhatus

Kuidas kasutada juhendit?
Kasutamisjuhend on jagatud kuueks osaks:
• Sissejuhatus
• Ülevaade seadetest
• Igapäevane kasutamine
• Hooldamine
• Paigaldamine
• Korduma kippuvad küsimused ja terminid
ECL Comfort 110 rakenduse 130 peamised põhimõtted
Nagu ikka reguleeritakse pealevoolu temperatuuri alati vastavalt teie vajadustele. Pealevoolu temperatuuriandur (S3) on kõige tähtsam andur. ECL Comfort regulaator arvutab vajaliku pealevoolu temperatuuri vastavalt välisõhu temperatuurile (S1). Mida madalam on välisõhu temperatuur, seda kõrgem on vajalik pealevoolu temperatuur.
Mootorventiil (M1) avaneb vähehaaval kuni pealevoolu temperatuur on madalam kui vajalik temperatuur ning vastupidi.
Tagasivoolu temperatuur (S4) kaugküttevõrku ei tohi olla liiga kõrge. Kui on, siis vajalikku pealevoolu temperatuuri tuleb reguleerida (tavaliselt madalamaks), selle tulemuseks on mootorventiili järkjärguline sulgumine. Katlaga küttesüsteemides tagasivoolu temperatuur ei tohi olla liiga madal (samasugune seadistamine nagu ülalpool).
Kui mõõdetav ruumitemperatuur ei ole võrdne soovitud temperatuuriga, on vaja seadistada pealevoolu temperatuuri.
Ringluspump (P1) töötab kuni soovitud pealevoolu temperatuur on kõrgem kui 20 °C (tehaseseade) või välisõhu temperatuur on madalam kui 2 °C (tehaseseade).
°C (kraad Celsius) on absoluutne temperatuur, aga K (Kelvin) on suhteline temperatuur.
AQ188586469712et-000801 © Danfoss | 2021.01 | 5

Ülevaade seadetest

Lehe-
Rida
külg
Kalle (küttegraafiku kalle) 2175 11 Nihe (paralleelnihe) 2176 13 Temp min (pealevoolu temperatuuri piirang, min) 2177 13 Temp maks (pealevoolu temperatuuri piirang, maks) 2178 13 Intgr. aeg (ruumitemperatuuri ajakonstant) 3015 16 Mõju - maks (ruumitemperatuuri mõju, maks) 3182 16 Mõju - min (ruumitemperatuuri mõju, min) 3183 16 Piirang (tagasivoolu temperatuuri piirang) 4030 17 Mõju - maks (tagasivoolu temp. piirang - maks mõju)) 4035 18 Mõju - min (tagasivoolu temp. piirang - min. mõju) 4036 18 Intgr. aeg (tagasivoolu temp. piirangu ajakonstant) 4037 19 Eelistus (tagasivoolu temperatuuri piirangu eelistus) 4085 19 Alandus (alanduse temp vastavalt välisõhu temp-le) 5011 20 Boost (kiire üleskütmine) 5012 20 Ramping (üleminekuaeg alandusrežiimilt) 5013 21 Optimeerija (optimeerimise ajakonstant) 5014 21 Põhineb (optimeerimine põhineb ruumi- / välisõhu temp.-l) 5020 22 Seiskamine (Täielik seiskamine) 5021 23 S1 T filter (S1 - filtrikonstant) 5081 23 Küte välja (kütte väljalülitamine) 5179 24 M kaitse (mootori kaitse) 6174 25 Xp (proportsionaalsusala) 6184 25 Tn (integreerimise ajakonstant) 6185 25 M1 töötab (mootorventiili töötamise aeg) 6186 25 Nz (neutraaltsoon) 6187 26 ECA aadress (ruumipaneeli / distantsjuhtimise valik) 7010 28 P1 treening (pumba treening) 7022 28 M1 treening (ventiili treening) 7023 28 Mootor (täiturmootor / termohüdrauliline mootor) 7024 28 STV eelis (ventiil suletud / normaalne režiim) 7052 29 P1 külm T (külmumiskaitse) 7077 29 P1 küte T (kütte vajadus) 7078 30 Seisul T (pealevoolu madalaim temp seisulolekus (standby)) 7093 30 Väline ((teiste regulaatorite poolt) juhtimise sisendi valik) 7141 30 Murdepunkt 7162 31 Min. töö (lühim täiturmootori töötamise aeg) 7189 31 Päevane (päevavalguse säästuperioodi ümberlülitus) 7198 31 ECL aadress (peremees / alluv aadress) 7199 31 Tüüp 7600 32 Kood (Danfossi tootekood) 8300 33 Ver. (HW/SW/CI versioon ja tootmise kuupäev) 8301 33 Valgustus (taustavalgustus) 8310 33 Kontrast (ekraani kontrastsus) 8311 33 Keel 8315 34 MOD aadress (MODBUS aadress) 8320 34
Teh ase-
seade
10 °C 90 °C
OFF
-4.0
50 °C
-2.0
25 s OFF
-15 °C OFF OFF OFF
VÄLIS
OFF
100
18 °C
OFF
80 K
30 s 35 s
OFF
OFF
GEAR
OFF 2 °C
20 °C 10 °C
OFF
40 °C
130 XXXX XXXX
English
!
Teie seade
1.2 0
0.0
0.0
3 K
ON
10
ON
15
16 10
5
6 | © Danfoss | 2021.01
AQ188586469712et-000801

Igapäevane kasutamine

Temperatuurid

Vajuta ükskõik, millisele nupule taustavalgustuse sisselülitamiseks.
Temp 19 < Reziim MUGAVUS
Soovitud ruumitemperatuuri seadistamine
Soovitud temperatuuri muutmine.
Soovitud ruumitemperatuuri seade on tähtis isegi, kui ruumi temperatuuriandur / ruumipaneel / kaugjuhtimisseade ei ole ühendatud.
Kas ruumitemperatuur on liiga madal?
Veenduge, et radiaatoritermostaat(-did) ei piira ruumitemperatuuri. Kui te termostaatide korrigeerimisega ei saavuta ikka soovitud ruumitemperatuuri, siis järelikult on pealevoolu temperatuur liiga madal. Tõstke soovitud ruumitemperatuuri.
Ülevaade temperatuuridest
2 sekundit
Vajuta nupule, et näha andurite (S1-S4) temperatuure.
Temperatuuriekraanide vahel liikumine:
S1: Tegelik välisõhu temperatuur Akumuleerunud välisõhu temperatuur
S1 tegel. T 13@ S1 akum. T 12@
S2: Tegelik ruumitemperatuur Soovitud ruumitemperatuur
S3: Tegelik pealevoolu temperatuur Soovitud pealevoolu temperatuur
S4: Tegelik tagasivoolu temperatuur Soovitud tagasivoolu temperatuuri piirang
AQ188586469712et-000801 © Danfoss | 2021.01 | 7
S2 tegel. T 20@ S2 soov. T 21@
S3 tegel. T 43@ S3 soov. T 42@
S4 tegel. T 28@ S4 piir T 30@
Igapäevane kasutamine
Vajuta nupule, et väljuda kuvalt “Ülevaade temperatuuridest”.
Kui temperatuuriväärtuse asemel on kuvatud "- -" vastav andur pole ühendatud. "- - -" andur on lühises.

Regulaatori režiimi valik

Graafikujärgse töötamise (AUTO) ajal näitavad sümbolid regulaatori töötamise režiimi.
Reziim MUGAVUS< Kolmapäev
Režiimi muutmine (AUTO, MUGAVUS, ALANDUS või SEISULOLEK).

Isikliku programmi seadistamine

Isikliku programmi seadistamine on võimalik juhul, kui regulaatoril ECL Comfort 110 on sisseehitatud ECA 110 taimeriprogramm.
Kolmapäev < 28-03-07 8:32
Ekraanil on kuvatud käesolev päev ja kellaaeg.
Valige päev, mille seadistusi soovite muuta.
8 | © Danfoss | 2021.01
AQ188586469712et-000801
Igapäevane kasutamine
Päevaprogramm
Esimesel ekraanil on näidatud esimese mugavusperioodi algus (‘Start1’). Perioodi alguse vaatamine või muutmine.
Esimene tulp vilgub.
Start1
09:00
K ]]]][!]]]!!]
Esimese mugavusperioodi lõpu (‘Stop1’) vaatamine või muutmine.
Järgmine tulp vilgub.
Stop1 12:00 K ]]]][!{]]!!]
Järgmise mugavusperioodi alguse (‘Start2’) vaatamine või muutmine.
Start2 18:00 K ]]]][!{]]!!]
Järgmiste perioodide alguse / lõpu vaatamine või muutmine, kui selleks on vajadus.
Stop2 22:00 K ]]]][!{]]!!]
Programmis on alati kaks mugavusperioodi päevas. Algus- ja lõpuaegasid saab seadistada pooletunniste vahedega (30 min).
Ainult ühe mugavusperioodi seadistamine päevas: määrake Start2 ja Stop2 ajaks sama kellaaeg.
AQ188586469712et-000801 © Danfoss | 2021.01 | 9

Kasutamine

2 sekundit
Hooldusmenüüdesse sisenemine.

Kuupäev - kell 1000

Õige kuupäeva ja kellaaja seadistamine on vajalik ainult ECL Comfort 110 regulaatori esmakordsel kasutuselevõtul või pärast voolukatkestust, mis on pikem kui 36 tundi (vt
peatükk ECL Comfort 110 regulaatori kasutuselevõtmine).

Pealev T (pealevoolu temperatuuri reguleerimine) 2000

Küttegraafik
ECL Comfort 110 reguleerib küttesüsteemi vastavalt arvutatud pealevoolu temperatuurile, millele avaldab mõju tagasivoolu ja/või ruumitemperatuur.
Soovitud pealevoolu temperatuur on määratletud 5 seadega: ‘Temp maks’, ‘Temp min’, ‘Kalle’, ‘Nihe’ ning ‘Murdepunkt’.
Soovitud pealevoolu temp.
[°C]
110
100
90
80
70
60
50
40
30
20
10
-20 -10 0 10 20-30
Küttegraafik
‘Kalle’
‘Temp maks’
‘Nihe’
‘Murdepunkt’
‘Te mp m in’
Välisõhu temp.
[°C]
Arvutuslikku pealevoolu temperatuuri võivad mõjutada ühendatud andurid, ‘Boost’ ja ‘Kalle’ jne.
10 | © Danfoss | 2021.01
AQ188586469712et-000801
Kasutamine
Kalle (küttegraafiku kalle) 2175
Seadevahemik Tehaseseade
0.1 ... 4.0 1.2
Vajadusel korrigeerige küttegraafiku ‘Kalle’. Küttegraafiku kalle oleneb küttesüsteemist ja piirkondlikest tingimustest.
Näide I
Antud: Arvutuslik välisõhu temp. (T Arvutuslik pealevoolu temp. (T Arvutuslik ruumitemp. (T
Arvutuslikul pealevoolu temperatuuril kõrgem kui 40 °C, arvutatakse küttegraafiku kalle
(S) järgmiselt:
T
- 25
S =
2.5 x T
peale
sise
- T
välis
) -12 °C
välis
) 80 °C
pe ale
) 20 °C
sise
- 30
S =
80 - 25
2.5 x 20 - (- 12) - 30
S ≈ 1.7
Näide II
Antud: Arvutuslik välisõhu temp. (T Arvutuslik pealevoolu temp. (T Arvutuslik ruumitemp. (T
) -2 0 ° C
välis
) 35 °C
pe ale
) 21 °C
sise
Arvutuslikul pealevoolu temperatuuril madalam kui 40 °C, arvutatakse küttegraafiku kalle (S) järgmiselt:
T
- 20
S =
1.3 (2.5 x T
peale
- T
- 30)
sise
välis
35 - 20
S =
1.3 (2.5 x 21 - (- 20) - 30)
S ≈ 0.3
Kiireks seadistuseks saab kasutada ka graafikut. Graafik on koostatud T kasutada andmeid näitest I, siis kalle on umbes 1.7.
AQ188586469712et-000801 © Danfoss | 2021.01 | 11
= 20 °C. Kui
sise
Kasutamine
100
110
120
130
140
150
-40-30 -20-10 0102030
[oC]
[oC]
2.2 3.0 3.52.6 4.0
1.8
1.4
90
1.0
80
70
0.6
60
0.4
50
0.3
40
0.2
0.1
30
20
10
Kuidas määrata teist küttegraafikut (kui selleks on vajadus):
Uurige välja oma süsteemile arvutatud pealevoolu temperatuur ja piirkonna arvutuslik välisõhu temperatuur. Valige nende kahe suuruse ristumiskohale lähim küttegraafik.
Soovitud ruumitemperatuuri seadesuurus avaldab mõju arvutuslikule pealevoolu temperatuurile (küttegraafikule) olenemata, kas ruumitemperatuuriandur on ühendatud või mitte.
Põrandaküttesüsteemides
Regulaatori tehaseseadistused on tehtud radiaatoritega küttesüsteemile, milles pealevoolu temperatuur on kõrge. Et reguleerida põrandaküttesüsteeme, milles pealevoolu temperatuur on madal, tuleb muuta ‘Kalle’ vastavaks oma süsteemile (tüüpiline seadistus: 0,6).
12 | © Danfoss | 2021.01
AQ188586469712et-000801
Kasutamine

Nihe (paralleelnihe) 2176

Seadevahemik Tehaseseade
-20 ... 20 0
Vajadusel korrigeerige küttegraafiku paralleelnihet mõne kraadi võrra.
Kas on mõistlik muuta ‘Kallet’ (välisõhu temperatuuril all 0 °C) või paralleelnihet (välisõhu temperatuuril üle) oleneb individuaalsest soojusvajadusest.
Väikesed tõusud ja langused kütmistemperatuuris saab rakendada paralleelnihke abil.

Temp min (pealevoolu temperatuuri piirang, min) 2177

Seadevahemik Tehaseseade
10 ... 150 °C 10 °C
Teie süsteemis lubatud madalaima pealevoolu temperatuuri valik. Vajadusel korrigeerige tehaseseadet.

Temp maks (pealevoolu temperatuuri piirang, maks) 2178

Seadevahemik Tehaseseade
10 ... 150 °C 90 °C
Teie süsteemis lubatud kõrgeima pealevoolu temperatuuri valik. Vajadusel korrigeerige tehaseseadet.
Seadistus ‘Temp maks’ omab suuremat eelistust kui ‘Temp min’.
AQ188586469712et-000801 © Danfoss | 2021.01 | 13
Kasutamine

Ruumi T piir (ruumitemperatuuri piirang) 3000

See peatükk on oluline juhul, kui on paigaldatud ruumi temperatuuriandur või ruumipaneel / kaugjuhtimisseade.
Regulaator korrigeerib soovitud pealevoolu temperatuuri, püüdes kõrvaldada erinevust soovitud ja tegeliku ruumitemperatuuri vahel.
Ruumitemperatuuri reguleerimiseks on kaks peamist põhimõtet.
A: Maks. ruumitemperatuuri piiramine
Kasutatakse, kui küttesüsteemis on igale radiaatorile paigaldatud termostaat ning on soov rakendada ruumitemperatuuri maksimaalset piirangut. Regulaator võimaldab “vaba soojuse” ärakasutamist, nt päikesekiirgus või kamina soojus jne.
Mõju
‘Mõju - min’ (min. piirang)
Soovitu ruumitemperatuur Tegelik ruumitemperatuur
‘Mõju - maks’ (maks. piirang)
‘Mõju - maks’ määratleb, kui palju peaks ruumitemperatuur mõjutama soovitud pealevoolu temperatuuri.
Kui ‘Mõju’ on liiga suur ja/või ‘Intgr. aeg’ liiga madal, siis on oht ebastaabiilseks reguleerimiseks.
Näide A1
Tegelik ruumitemperatuur on 2 kraadi liiga kõrge. ‘Mõju - maks’ seadistus on -4.0. ‘Mõju - min’ seadistus on 0.0. ‘Kalle’ on 1.8. Tulemus: Soovitud pealevoolu temperatuur muutub 2 x -4.0 x 1.8 = -14.4 kraadi.
14 | © Danfoss | 2021.01
AQ188586469712et-000801
Kasutamine
B: Referentsruumi temperatuuri reguleerimine
Kasutatakse, kui küttesüsteemi radiaatoritele pole paigaldatud termostaadid ning ruumi (referentsruum) temperatuur, kuhu on paigaldatud ruumi temperatuuriandur, on aluseks teiste ruumide temperatuuridele.
Sisesta positiivne väärtus ‘Mõju - min’ ning negatiivne väärtus ‘Mõju - maks’.
Mõju
‘Mõju - min’ (min. piirang)
Soovitud ruumitemperatuur
Tegelik ruumitemperatuur
‘Mõju - maks’ (maks. piirang)
Ruumi temperatuuriandur referentsruumis mõõdab tegelikku ruumitemperatuuri.
Kui ilmneb erinevus tegeliku ja soovitud ruumitemperatuuri vahel, korrigeeritakse soovitud pealevoolu temperatuuri. Korrektuur põhineb ridade 3182 ja 3183 seadistustel. Soovitud pealevoolu temperatuuri korrigeerimise tulemuseks on tavaliselt õige ruumitemperatuur. Vaata ka rida 3015.
Näide B1
Tegelik ruumitemperatuur on 2 kraadi liiga madal. ‘Mõju - maks’ seadistus on -3.5. ‘Mõju - min’ seadistus on 2.0. ‘Kalle’ on 1.8. Tulemus: Soovitud pealevoolu temperatuur muutub 2 x 2.0 x 1.8 = 7.2 kraadi.
Näide B2
Tegelik ruumitemperatuur on 2 kraadi liiga kõrge. ‘Mõju - maks’ seadistus on -3.5. ‘Mõju - min’ seadistus on 2.0. ‘Kalle’ on 1.8. Tulemus: Soovitud pealevoolu temperatuur muutub 2 x (-3.5) x 1.8 = -12.6 kraadi.
See piirang põhineb PI reguleerimisel, kus P (Mõju) reageerib kõrvalekalletele kiiresti ning I (Intgr. aeg) reageerib aeglasemalt ja aja jooksul kõrvaldab väikesed kõrvalekalded soovitud ning tegeliku väärtuse vahel. Seda tehakse soovitud pealevoolu temperatuuri muutmisega.
AQ188586469712et-000801 © Danfoss | 2021.01 | 15
Kasutamine

Intgr. aeg (ruumitemperatuuri ajakonstant) 3015

Seadevahemik Tehaseseade
OFF / 1 ... 50 OFF
Kui kiiresti ruumi temperatuur kohaneb soovitud ruumitemperatuuriga (I- reguleerimine).
OFF: Reguleerimisele ei avalda mõju ‘Intgr. aeg’. 1: Soovitud temperatuur rakendub kiiresti. 50: Soovitud temperatuur rakendub aeglaselt.

Mõju - maks (ruumitemperatuuri mõju, maks) 3182

Seadevahemik Tehaseseade
-9.9 ... 0.0 -4.0
Määrab kindlaks, kui palju muutub (alandatakse) pealevoolu temperatuur, kui ruumi temperatuur on
kõrgem kui soovitud ruumitemperatuur (P-reguleerimine).
-9.9: Ruumitemperatuuril on suur mõju.
0.0: Ruumitemperatuuril ei ole mõju.

Mõju - min (ruumitemperatuuri mõju, min) 3183

Seadevahemik Tehaseseade
0.0 ... 9.9 0.0
Määrab kindlaks, kui palju muutub (tõstetakse) pealevoolu temperatuur, kui ruumi temperatuur on
madalam kui soovitud ruumitemperatuur (P-reguleerimine).
0.0: Ruumitemperatuuril ei ole mõju.
9.9: Ruumitemperatuuril on suur mõju.
16 | © Danfoss | 2021.01
AQ188586469712et-000801
Kasutamine

Tagasiv T piir (tagasivoolu temp. piiramine) 4000

Regulaator muudab automaatselt soovitud pealevoolu temperatuuri, et saavutada rahuldavat tagasivoolu temperatuuri juhul, kui tagasivoolu temperatuur langeb alla või tõuseb kõrgemale kui seadistatud väärtus.
Mõju
‘Mõju - min’ > 0
‘Piirang’
‘Mõju- maks’ > 0
Tagasivoolu temperatuur
‘Mõju - maks’ < 0
‘Mõju - min’ < 0
See piirang põhineb PI reguleerimisel, kus P (Mõju) reageerib kõrvalekalletele kiiresti ja I (Intgr. aeg) reageerib aeglasemalt ning aja jooksul kõrvaldab väikesed kõrvalekalded soovitud ning tegeliku väärtuse vahel. Seda tehakse soovitud pealevoolu temperatuuri muutmisega.
Kui ‘Mõju’ on liiga suur ja/või ‘Intgr. aeg’ liiga madal, on oht ebastaabiilseks reguleerimiseks.

Piirang (tagasivoolu temperatuuri piirang) 4030

Seadevahemik Tehaseseade
10 ... 110 °C 50 °C
Süsteemile sobiva tagasivoolu temperatuuri seadistamine.
Sisesta sobiv tagasivoolu temperatuuri väärtus.
Kui tagasivoolu temperatuur langeb alla või tõuseb kõrgemale seadistatud väärtusest, siis regulaator muudab automaatselt soovitud pealevoolu temperatuuri, et saavutada rahuldavat tagasivoolu temperatuuri. Mõju seadistatakse ridadel 4035 ja 4036.
AQ188586469712et-000801 © Danfoss | 2021.01 | 17
Kasutamine

Mõju - maks (tagasivoolu temp. piirang - maks mõju)) 4035

Seadevahemik Tehaseseade
-9.9 ... 9.9 -2.0
Määrab kindlaks, kui palju pealevoolu temperatuur muutub, kui tagasivoolu temperatuur on kõrgem
kui soovitud ‘Piirang’ (rida 4030) (P-reguleerimine).
Mõju suurem kui 0:
Soovitud pealevoolu temperatuuri tõstetakse, kui tagasivoolu temperatuur on kõrgem kui seadistatud väärtus.
Mõju väiksem kui 0:
Soovitud pealevoolu temperatuuri alandatakse, kui tagasivoolu temperatuur on kõrgem kui seadistatud väärtus.
Näide
Tagasivoolu piirang rakendub üle 50 °C. Mõju on seaditatud -2.0. Tegelik tagasivoolu temperatuur on 2 kraadi liiga kõrge. Tulemus: Soovitud pealevoolu temperatuur muutub -2.0 x 2 = -4.0 kraadi.
Kaugküttesüsteemides on rea 4035 seadistus tavaliselt väiksem kui 0, et vältida liiga kõrget tagasivoolu temperatuuri. Katlaga süsteemides on rea 4035 seadistus tavaliselt 0, sest tagasivoolu temperatuur võib olla kõrgem (vt ka rida 4036).

Mõju - min (tagasivoolu temp. piirang - min. mõju) 4036

Seadevahemik Tehaseseade
-9.9 ... 9.9 0.0
Määrab kindlaks, kui palju pealevoolu temperatuur muutub, kui tagasivoolu temperatuur on
madalam kui soovitud ‘Piirang’ (rida 4030) (P-reguleerimine).
Mõju suurem kui 0:
Soovitud pealevoolu temperatuuri tõstetakse, kui tagasivoolu temperatuur langeb alla seadistatud väärtuse.
Mõju väiksem kui 0:
Soovitud pealevoolu temperatuuri alandatakse, kui tagasivoolu temperatuur langeb alla seadistatud väärtuse.
18 | © Danfoss | 2021.01
AQ188586469712et-000801
Kasutamine
Näide
Tagasivoolu piirang rakendub üle 50 °C. Mõju on seaditatud -3.0. Tegelik tagasivoolu temperatuur on 2 kraadi liiga madal. Tulemus: Soovitud pealevoolu temperatuur muutub -3.0 x 2 = -6.0 kraadi.
Kaugküttesüsteemides on rea 4036 seadistus tavaliselt 0, sest tagasivoolu temperatuur võib olla madalam. Katlaga süsteemides on rea 4036 seadistus tavaliselt kõrgem kui 0, et vältida liiga kõrget tagasivoolu temperatuuri (vt ka rida 4035).
Kui tagasivoolu temperatuuri mõõtmist kasutatakse ainult termomeetri funktsioonina, siis peab ridade 4035 ja 4036 seadeväärtus olema 0.0.

Intgr. aeg (tagasivoolu temp. piirangu ajakonstant) 4037

Seadevahemik Tehaseseade
OFF / 1 ... 50 s 25 s
Kui kiiresti tagasivoolu temperatuur kohaneb soovitud tagasivoolu temperatuuriga (I-reguleerimine).
OFF: Juhtimisfunktsioonile ei avalda mõju ‘Intgr. aeg’. 1: Soovitud temperatuur rakendub kiiresti. 50: Soovitud temperatuur rakendub aeglaselt.

Eelistus (tagasivoolu temperatuuri piirangu eelistus) 4085

Seadevahemik Tehaseseade
ON / OFF OFF
Valige, kas tagasivoolu temperatuuri piirang tühistab seadistatud madalaima pealevoolu temperatuuri ‘Temp min’ (rida 2177).
ON: Madalaim pealevoolu temperatuuri väärtus tühistatakse. OFF: Madalaim pealevoolu temperatuuri väärtust ei tühistata.
AQ188586469712et-000801 © Danfoss | 2021.01 | 19
Kasutamine
100%

Optimeerimine 5000

Alandus (alanduse temp vastavalt välisõhu temp-le) 5011

Seadevahemik Tehaseseade
OFF / -29 ... 10 °C -15 ° C
Allapoole seda välisõhu temperatuuri, ei avalda alanduse temperatuur mõju.
-29 ... 10:
Alanduse temperatuur oleneb välisõhu temperatuurist, kui välisõhu
temperatuur on kõrgem seadistatud väärtusest. Mida madalam on välisõhu temperatuur, seda väiksem on temperatuuri alandus. Kui välisõhu temperatuur on madalam seadistatud väärtusest, siis temperatuuri ei alandata.
OFF: Alanduse temperatuur ei olene välisõhu temperatuurist.
Reduction
Välisõhu temp. °C
0%
-20 -10-29 02010
Seadistus rida 5011

Boost (kiire üleskütmine) 5012

Seadevahemik Tehaseseade
OFF / 1 ... 99% OFF
Lühendab üleskütmise perioodi, tõstes soovitud pealevoolu temperatuuri teie seatud protsendi võrra.
Sisestage protsent, mille võrra soovite ajutiselt tõsta soovitud pealevoolu temperatuuri.
Et lühendada üleskütmise perioodi pärast alandatud temperatuuriga perioodi, võib soovitud pealevoolu temperatuuri tõsta ajutiselt (maks. 1 tund). Optimeerimisel aktiveeritakse kiire üleskütmine (boost) optimeerimisperioodis (rida 5014).
Kui on ühendatud ruumitemperatuuriandur või ruumipaneel/kaugjuhtimisseade, siis “boost” lõpeb, kui on saavutatud ruumitemperatuur.
20 | © Danfoss | 2021.01
AQ188586469712et-000801
Kasutamine

Ramping (üleminekuaeg alandusrežiimilt) 5013

Seadevahemik Tehaseseade
OFF / 1 ... 99 m OFF
Aeg, mille jooksul soovitud pealevoolu temperatuur tõuseb vähehaaval, et vältida küttesüsteemi ülekoormust.
Sisestage regulaatori üleminekuaeg.
Tem p. °C
Aeg (min)
Seadisus rida 5013
Et vältida ülekoormust küttevõrgus, on võimalik pärast alandusperioodi pealevoolu temperatuuri tõsta vähehaaval. Selle tagajärjel avaneb ventiil aegamööda ( ventiili äkiline avanemine on takistatud). Väldib temperatuuritõukeid ja säilitab süsteemi hüdraulilise stabiilisuse.

Optimeerija (optimeerimise ajakonstant) 5014

Seadevahemik Tehaseseade
OFF / 10 ... 59 OFF
Optimeerib mugavusperioodi algus- ja lõpuaegasid, et tagada parim mugavus madalaima energiatarbimisega. Mida madalam välisõhu temperatuur, seda varem lülitub küte sisse.
Korrigeerige optimeerimise ajakonstanti.
Väärtus koosneb kahekohalisest arvust. Nendel numbritel on järgmine tähendus:
Vasak number Hoone soojusmahtuvus Süsteemi tüüp
1X kerge 2X keskmine 3X massiivne 4X keskmine 5X massiivne
AQ188586469712et-000801 © Danfoss | 2021.01 | 21
Radiaatoritega
süsteem
Põrandaküttesüsteem
Kasutamine
Parem number Arvutuslik temperatuur Süsteemi maht
X0 -50 °C suur X1 -45 °C
X5 -25 °C normaalne
X9 -5 °C väike
OFF: Ei optimeerita. Kütmine algab ja lõpeb programmis seadistatud
aegadel.
Arvutuslik temperatuur:
Madalaim välisõhu temperatuur (tavaliselt ette antud projekteerija poolt küttesüsteemi projekteerimise käigus), mille juures küttesüsteem hoiab arvutuslikku ruumitemperatuuri.
Näide
Süsteem on varustatud radiaatoritega ning hoone soojussalvestusvõime on keskmine. Vasak number on 2. Arvutuslik temperatuur on -25 °C ning võimsus normaalne. Parem number on 5.
Tulemus: Seadistus muudetakse 25-ks.
‘Optimeerija’ kasutamine on võimalik ainult juhul, kui ECL Comfort 110 regulaatoril on sisseehitatud ECA 110 taimeriprogramm või on ühendatud ECA 61.

Põhineb (optimeerimine põhineb ruumi- / välisõhu temp.-l) 5020

Seadevahemik Tehaseseade
SISE / VÄLIS VÄLIS
Optimeerimise algus- ja lõppaeg põhineb kas ruumi- või välisõhu temperatuuril.
SISE: Optimeerimine põhineb ruumitemperatuuril, kui on paigaldatud
ruumitemperatuuriandur.
VÄLIS: Optimeerimine põhineb välisõhu temperatuuril. Kasutage seda
seadistust juhul, kui ruumitemperatuuriandurit ei ole paigaldatud.
22 | © Danfoss | 2021.01
AQ188586469712et-000801
Kasutamine

Seiskamine (Täielik seiskamine) 5021

Seadevahemik Tehaseseade
ON / OFF OFF
Määrake, kas te soovite täielikku seiskamist alandatud temperatuuri perioodil.
ON: Soovitud süsteemitemperatuuri alandatakse kuni ‘Seisul T’ (rida 7093).
‘Temp min’ (rida 2177) tühistatakse.
Soovitud süsteemitemp. °C
‘Seisul T’
Aeg
OFF: Täielik seiskamine on väljas
Soovitud süsteemitemp. °C
‘Seisul T’
Aeg
S1 T filter (S1 - filtrikonstant) 5081
Seadevahemik Tehaseseade
1 ... 200 100
Summutab mõõdetud välisõhu temperatuuri seadistatud koefitsiendi võrra.
1: Kiire (väike filtrikonstant) 200: Aeglane (suur filtrikonstant)
AQ188586469712et-000801 © Danfoss | 2021.01 | 23
Kasutamine
18 °C

Küte välja (kütte väljalülitamine) 5179

Seadevahemik Tehaseseade
OFF / 1 ... 50 °C 18 °C
Välisõhu temperatuuripiirangu seadistamine, mille juures kütmine lülitatakse välja. Ventiil sulgub ja umbes 3 minuti pärast peatub kütte ringluspump. ‘Temp min’ seadistust real 2177 ignoreeritakse.
Temp. Tegelik välisõhu temp. Akumuleerunud välisõhu temp.
Aeg
Küte Küte välja (OFF) Küte
See funktsioon aitab säästa energiat küttesüsteemi seiskamisega, kui välisõhu temperatuur tõuseb kõrgemale seadistatud väärtusest. Küttesüsteem lülitub uuesti tööle, kui välisõhu temperatuur ja akumuleerunud välisõhu temperatuur langevad allapoole seadistatud väärtust.
Kütte väljalülitamine on aktiveeritud ainult siis, kui regulaator on automaatses režiimis (AUTO) (programmijärgne töötamine). Kui piirangu väärtus on OFF (väljas), siis küttesüsteemi välja ei lülitata.
24 | © Danfoss | 2021.01
AQ188586469712et-000801
Kasutamine

Regul. param. (reguleerimisparameetrid) 6000

M kaitse (mootori kaitse) 6174

Seadevahemik Tehaseseade
OFF / 10 ... 59 m OFF
Väldib regulaatori ebastabiilset temperatuuri reguleerimist (ja mootori asjatut avamist-sulgemist). Võib ilmneda väga madalatel koormustel. Mootori kaitse pikendab kõikide reguleerimisseadmete tööiga.
OFF: Mootori kaitse on väljas. 10 ... 59:
Mootori kaitse on aktiivne pärast seadistatud aktivatsiooniviivitust.
Tavaliselt on kasutusel STV rakendustes. Kuid kasutatakse ka küttesüsteemis väga madalatel koormustel.

Xp (proportsionaalsusala) 6184

Seadevahemik Tehaseseade
1 ... 250 K 80 K
Seadista proportsionaalsusala. Suurem väärtus põhjustab stabiilsema, kuid aeglasema pealevoolu temperatuuri reguleerimise.

Tn (integreerimise ajakonstant) 6185

Seadevahemik Tehaseseade
5 ... 999 s 30 s
Seadista suurem integreerimise ajakonstant, saavutamaks aeglast, kuid stabiilsemat reaktsiooni kõrvalekalletele.
Väike integreerimise ajakonstant põhjustab regulaatori kiire reageerimise, kuid väiksema stabiilsuse.

M1 töötab (mootorventiili töötamise aeg) 6186

Seadevahemik Tehaseseade
5 ... 250 s 35 s
‘M1 töötab’ on aeg, mis kulub juhtorganil täielikult suletud asendist täielikult avatud asendisse liikumiseks. Seadista ‘M1 töötab’ vastavalt näitele.
AQ188586469712et-000801 © Danfoss | 2021.01 | 25
Kasutamine
Kuidas arvutada mootorventiili töötamise aega?
Mootorventiili töötamise aeg arvutatakse järgmiselt:
Sadulventiilid
Töötamise aeg = Ventiili käik (mm) x täiturmootori kiirus (s / mm)
Näide: 5.0 mm x 15 s / mm = 75 s
Pöördventiilid
Töötamise aeg = Pöördenurk x täiturmootori kiirus (s / kraadi)
Näide: 90 kraadi x 2 s / kraadi = 180 s

Nz (neutraaltsoon) 6187

Seadevahemik Tehaseseade
1 ... 9 K 3 K
Seadistaga rahuldav pealevoolu temperatuur.
Seadistaga neutraaltsoonile suurem väärtus, kui teile on vastuvõetav pealevoolu temperatuuri suuremad muutused. Kui tegelik pealevoolu temperatuur on neutraaltsooni piirides, siis regulaator ei käivita mootorventiili.
Neutraaltsoon on sümmeetriline soovitud pealevoolu temperatuuri väärtuse ümber, st pool väärtusest on ülalpool ning pool on allpool seda temperatuuri.
26 | © Danfoss | 2021.01
AQ188586469712et-000801
Kasutamine
Kui teil on soov täpselt häälestada PI reguleerimist, kasutage järgmist meetodit:
• Seadistage ‘Tn’ (integreerimise ajakonstant rida 6185) suurimaks (999 s).
• Vähendage ‘Xp’ (proportsionaalsusala rida 6184) väärtust kuni süsteem alustab kontantse amplituudiga töötamist (võib olla vajalik süsteemi sundimine, seadistades äärmise väärtuse).
• Leitke kriitiline periood temperatuuri salvestamisel või kasutades stopperit.
Temp. Kriitiline periood
Aeg
See periood ongi süsteemi karakteristikuks ning te saate hinnata seadeid sellest kriitilisel perioodil.
‘Tn’ = 0.85 x kriitiline periood ‘Xp’ = 2.2 x proportsionaalsusala väärtus kriitilisel perioodil Kui reguleerimine tundub liiga aeglane, siis on võimalik alandada proportsionaalsusala väärtust 10% võrra.
AQ188586469712et-000801 © Danfoss | 2021.01 | 27
Kasutamine

Rakendus 7000

ECA aadress (ruumipaneeli / distantsjuhtimise valik) 7010

Seadevahemik Tehaseseade
OFF / A / B OFF
Määrab teabeedastuse ruumipaneeli või distanstjuhtimisseadmega.
OFF: Ruumitemperatuuriandur (ruumipaneel / kaugjuhtimisseade puuduvad) A: Distantsjuhtimisseade, ECA 61 aadressiga A
B: Distantsjuhtimisseade, ECA 61 aadressiga B

P1 treening (pumba treening) 7022

Seadevahemik Tehaseseade
ON / OFF ON
Pumba lühiajaline töötamine kütteperioodivälisel ajal, et vältida kinnikiilumist.
ON: Pump töötab 1 minut iga kolmas päev (keskpäeva paiku). OFF: Pumba treening pole aktiivne.

M1 treening (ventiili treening) 7023

Seadevahemik Tehaseseade
ON / OFF OFF
Ventiili lühiajaline töötamine kütteperioodivälisel ajal, et vältida kinnikiilumist.
ON: Ventiil saab iga kolmas päev signaali avanemiseks ja sulgumiseks
(keskpäeva paiku).
OFF: Ventiili treening pole aktiivne.

Mootor (täiturmootor / termohüdrauliline mootor) 7024

Seadevahemik Tehaseseade
MEH. / TERMO MEH.
Vali ventiilile sobiva mootori tüüp.
MEH.: Täiturmootor (Danfossi tüüp AMV, 3-positsioonilise juhtimisega) TERMO: Termohüdrauliline mootor (Danfossi tüüp ABV)
Reguleerimisparameetrid (read 6174-6187) tühistatakse, kui valitud on termohüdrauliline mootor (ABV).
28 | © Danfoss | 2021.01
AQ188586469712et-000801
Kasutamine

STV eelis (ventiil suletud / normaalne režiim) 7052

Seadevahemik Tehaseseade
ON / OFF OFF
Küttekontuuri saab sulgeda juhul, kui regulaator töötab kui “alluv” ning STV laadimine on “peremehe” poolt aktiveeritud.
ON: Küttekontuuri ventiil on suletud* “peremees” regulaatori STV laadimise
ajal.
* Soovitud pealevoolu temperatuur on seadistatud ‘Seisul T’ (rida 7093)
OFF: Pealevoolu temperatuuri reguleerimine püsib muutumatuna “peremees”
regulaatori STV laadimise ajal.
Tuleb arvestada seadistust real 7052, kui regulaator töötab kui “alam”.

P1 külm T (külmumiskaitse) 7077

Seadevahemik Tehaseseade
OFF / -10 ... 20 °C 2 °C
Kui välisõhu temperatuur on madalam kui ‘P1 külm T’, siis lülitab regulaator süsteemi kaitsmiseks
automaatselt sisse ringluspumba.
OFF: Külmumiskaitset pole.
-10 ... 20:
Ringluspump töötab, kui temperatuur on madalam seadistatud
Normaalsetes tingimustes pole süsteemil külmumiskaitset, kui seadeväärtus on 0 °C või OFF (väljas). Süsteemides, kus soojuskandjaks on vesi, soovitatakse väärtuseks valida 2 °C.
AQ188586469712et-000801 © Danfoss | 2021.01 | 29
Kasutamine

P1 küte T (kütte vajadus) 7078

Seadevahemik Tehaseseade
5 ... 40 °C 20 °C
Kui soovitud pealevoolu temperatuur on kõrgem kui temperatuur ‘P1 küte T’, siis lülitab regulaator
kütmise vajaduse rahuldamiseks automaatselt sisse ringluspumba.
5 ... 40: Ringluspump töötab ülalpool seadeväärtust.
Ventiil on täielikult suletud asendis seni kuni pump ei tööta.

Seisul T (pealevoolu madalaim temp seisulolekus (standby)) 7093

Seadevahemik Tehaseseade
5 ... 40 °C 10 °C
Soovitud pealevoolu temperatuuri seadistamine seisulolekus (standby) (nt täieliku seiskamise ajal).
5 ... 40:
Soovitud pealevoolu temperatuur seisulolekus.

Väline ((teiste regulaatorite poolt) juhtimise sisendi valik) 7141

Seadevahemik Tehaseseade
OFF / ALANDUS / MUGAVUS OFF
Valige ‘Väline’ (välise juhtimise) režiim.
Juhtimise ülevõtmine (override) on võimalik alandus-või mugavusrežiimis. Juhtimise ülevõtmiseks peab regulaatori töötama automaatses režiimis AUTO (programmijärgne töötamine).
OFF: Regulaatori programmi ei tühistata (juhtimist ei võeta üle).
ALANDUS:
Regulaator töötab alandusreziimis, kui sisestusklemmid 11 ja 12 on
lühiühenduses.
MUGAVUS: Regulaator töötab mugavusrežiimis, kui sisestusklemmid 11 ja 12 on
lühiühenduses.
30 | © Danfoss | 2021.01
AQ188586469712et-000801
Kasutamine

Murdepunkt 7162

Seadevahemik Tehaseseade
OFF / 30 ... 50 °C 40 °C
Temperatuur, mille juures küttegraafik peaks painduma.
OFF: Põrandaküttesüsteemid. 30 ... 50: Radiaatoritega küttesüsteemid.

Min. töö (lühim täiturmootori töötamise aeg) 7189

Seadevahemik Tehaseseade
2 ... 50 10
Väikseim impulsivältus millisekundites täiturmootori aktiveerimiseks.
Seadistus Väärtus x 20 ms
2 40 ms 10 200 ms 50 1000 ms
Seadistus peaks olema võimalikult suur täiturmootori eluea pikendamiseks.

Päevane (päevavalguse säästuperioodi ümberlülitus) 7198

Seadevahemik Tehaseseade
ON / OFF ON
Automaatne või käsitsi üleminek suve- / talveajale.
ON: Regulaatorisse sisseehitatud kell muutub automaatselt + / - üks tund
päevavalguse säästuperioodi päevadel (standardsed Kesk-Euroopas).
OFF: On võimalik käsitsi valida suveaja ja talveaja vahel, seadistades kella
käsitsi tahapoole või ettepoole.

ECL aadress (peremees / alluv aadress) 7199

Seadevahemik Tehaseseade
0 ... 15 15
Seadistus on oluline, kui samas ECL Comfort-süsteemis töötab mitu regulaatorit (ühendatud ECL BUS kaudu) ja / või on ühendatud ECA-seadmed.
AQ188586469712et-000801 © Danfoss | 2021.01 | 31
Kasutamine
0: Regulaator töötab “alluvana”. “Alluv” saab teavet välisõhu temperatuuri
(S1), süsteemi aja ning STV nõudluse signaali “peremehelt”.
1 ... 9: Regulaator töötab “alluvana”. “Alluv” saab teavet välisõhu temperatuuri
(S1), süsteemi aja ning STV nõudluse signaali “peremehelt”. Kuid “alluv” saadab teabe vajaliku pealevoolu temperatuuri kohta “peremehele”.
10 ... 14: Ei ole kasutusel.
15: Regulaator on “peremees”. “Peremees” saadab edasi teabe välisõhu
temperatuuri (S1) ja süsteemi aja kohta. ECL BUS on aktiivne ja ühendatud ECAd on pingestatud.
ECL Comfort regulaatorit on võimalik ühendada ECL BUS kaudu, et teostada suuremat süsteemi. Regulaator, millega on ühendatud välisõhu temperatuuriandur on tervele süsteemile “peremees” ning tema aadressiks peab olema 15.
Igale “alluvale” peab konfigureerima oma aadressi (1 ... 9).
Kuid mitmel “alluval” võib aadressiks olla 0, kui nad ainult saavad teabe välisõhu temperatuurist ja süsteemi ajast.

Tüüp 7600

Seadevahemik Tehaseseade
116 / 130 130
Rakenduse muutmiseks või tehaseseadete taastamiseks.
116: STV kontuuri konstantne temperatuuri reguleerimine. 130: Küttesüsteemide ja katlaga süsteemide ilmastiku muutuste
kompenseerimine.
Valige soovitud rakendus.
5 sekundit
Käivitab valitud rakenduse.
Tehaseseaded on taastatud. Kõik personaalsed seadistused kustutatakse. Edaspidiseks kasutamiseks on soovitav teha märkmeid personaalsetest seadistustest peatükki ‘Ülevaade seadistustest’.
Kui ECL Comfort 110 regulaator on eelprogrammeeritud soojussõlme valmistaja poolt, siis ei tohi rakendust vahetada 116-lt 130-ks ja vastupidi.
32 | © Danfoss | 2021.01
AQ188586469712et-000801
Kasutamine

Hooldus 8000

Kood (Danfossi tootekood) 8300

Displei
087BXXXX

Ver. (HW/SW/CI versioon ja tootmise kuupäev) 8301

Displei
ABBBCCWWYY
A = Riistvara (HW) versioon BBB = Tarkvara (SW) versioon CC = Rakenduse versioon WW = Tootmise nädal YY = Tootmise aasta
Tootega seotud võimalike küsimuste korral palume viidata versiooni numbrile.

Valgustus (taustavalgustus) 8310

Seadevahemik Tehaseseade
OFF / 1 ... 30 16
Ekraani heleduse korrigeerimine.
OFF: Taustavalgustus on väljas. 1: Nõrk taustavalgustus. 30: Tugev taustavalgustus.

Kontrast (ekraani kontrastsus) 8311

Seadevahemik Tehaseseade
0 ... 20 10
Ekraani kontrastsuse korrigeerimine.
0: Kõrge kontrastsus 20: Madal kontrastsus
AQ188586469712et-000801 © Danfoss | 2021.01 | 33
Kasutamine

Keel 8315

Seadevahemik Tehaseseade
Multiple Inglise keel (English)
Keele valik.

MOD aadress (MODBUS aadress) 8320

Seadevahemik Tehaseseade
0 ... 247 5
MODBUS aadressi seadistamine, kui regulaator on MODBUS-võrgu osa.
MODBUS aadresside määramine Seadevahemiku piires.
34 | © Danfoss | 2021.01
AQ188586469712et-000801

Paigaldamine

Danfoss
87B787.10
Danfoss
87B788.10
Danfoss
87B789.10

ECL Comfort regulaatori paigaldamine

Kergemaks juurdepääsuks peaks ECL Comfort regulaatori paigaldama süsteemi juurde. Valige üks kolmest paigaldusviisist:
• seinale
• DIN siinile
• elektrikilbi aknasse
Kinnituskruvid ja tüüblid ei ole komplektis.
Paigaldamine seinale
Kinnita regulaator siledale seinale ning teostage elektriühendused.
Paigaldamine DIN siinile
Kinnita regulaator DIN siinile ning teostage elektriühendused.
Paigaldamine elektrikilbi aknasse
Paigalduskomplekt: tellimiskood 087B1249. Elektrikilbi materjal ei tohi olla paksem kui 5 mm. Vajalik on ava mõõtmetega 93 x 139 mm. Aseta regulaator kilbi avasse ja fikseeri regulaatoril horisontaalselt oleva klambriga. Teostage elektriühendused.
Rohkem teavet paigaldamisest paigaldusjuhendis.
AQ188586469712et-000801 © Danfoss | 2021.01 | 35
Paigaldamine

Elektriühendused - 230 V

* Võimalik ühendus ohutustermostaadile
Klemm Kirjeldus Maks.
koormus
20 Toitepinge 230 V - null (N) 21 Toitepinge 230 V - faas (L) 22 Võimalik ühendus ohutustermostaadile 23 Võimalik ühendus ohutustermostaadile 24 M1 Täiturmootor - ava, alt. termohüdrauliline mootor (ABV) 15 VA 25 M1 Täiturmootor - sulge 15 VA 26 M1 Täiturmootor - neutraalne 27 P1 Ringluspump - null 28 P1 Ringluspump - faas (relee R1) 4 (2) A 29 Ei ole kasutusel 30 Ei ole kasutusel
Kaabli ristlõige: 0.5 - 1.5 mm
Valed ühendused võivad kahjustada sümistor (TRIAC) väljundeid.
36 | © Danfoss | 2021.01
2
AQ188586469712et-000801
Paigaldamine

Elektriühendused - 24 V

* Võimalik ühendus ohutustermostaadile
Klemm Kirjldus Maks.
koormus
20 Toitepinge 24 V - A1 21 Toitepinge 24 V - A2 22 Võimalik ühendus ohutustermostaadile 23 Võimalik ühendus ohutustermostaadile 24 M1 Täiturmootor - ava, alt. termohüdrauliline mootor (ABV) 15 VA 25 M1 Täiturmootor - sulge 15 VA 26 M1 Täiturmootor - A1 27 Ei ole kasutusel 28 Ei ole kasutusel 29 P1 Faas ringluspumbale (relee R2) 30 P1 Relee R2 4 (2) A
Kaabli ristlõige: 0.5 - 1.5 mm
Valed ühendused võivad kahjustada sümistor (TRIAC) väljundeid.
AQ188586469712et-000801 © Danfoss | 2021.01 | 37
2
Paigaldamine

Temperatuuriandurite ja ECL BUS ühendamine

Klemm Kirjeldus Tüüp (soovitav)
1 ja 2 S1 Välisõhu temperatuuriandur ESMT 3 ja 4 S3 Pealevoolu temperatuuriandur ESM-11 / ESMC / ESMU 5 ja 6 S4 Tagasivoolu temperatuuriandur ESM-11 / ESMC / ESMU 7 ja 8 S2 Ruumitemperatuuriandur ESM -10 8 ja 9 ECL BUS, ühendused ruumipaneelile /
kaugjuhtimisseadmele 10 Pole kasutusel 11 ja 12 Väline juhtimine
ECA 61
Kaabli ristlõige anduriühendustele: 0.4 - 0.75 mm
2
Kaablite kogupikkus: Maks. 125 m (kõik andurid k.a. ECL BUS)
Kaablite kogupikkus üle 125 m võib põhjustada müra ja häireid regulaatori töös.
38 | © Danfoss | 2021.01
AQ188586469712et-000801
Paigaldamine

Milline on teie süsteem?

ECL Comfort on universaalne regulaator, mida on võimalik kasutada erinevates süsteemides. Võttes aluseks allpool toodud tüüpskeemid, on võimalik moodustada süsteemide skeeme.
Selles osas leiate enim kasutatud skeemid. Kui teie süsteem ei vasta toodud skeemile, otsige skeem, mis on sarnaseim teie skeemile ning joonistage oma skeem.
Küttesüsteem 1: Kaugküttesüsteem soojusvahetiga (sõltumatu ühendusskeem)
Küttesüsteem 2: Kaugkütte sõltuv ühendusskeem
Danfoss
87H2161.10
AQ188586469712et-000801 © Danfoss | 2021.01 | 39
Paigaldamine
Küttesüsteem 3: Katlaga küttesüsteem
40 | © Danfoss | 2021.01
AQ188586469712et-000801
Paigaldamine

ECL Comfort 110 regulaatori kasutusele võtmine

Esmakordsel käivitamisel palub regulaator valida keel (vaikimisi on inglise keel).
Language
English
Keele valik.
Kinnitage ja liikuge menüüs edasi.
Kui keel on valitud, palub regulaator seadistada kuupäeva ja kellaaja.
Kuupäev-kell
dd-mm-yy hh:mm
Vali kuupäev (dd), kuu (mm), aasta (yy), tund (hh) ning minutid (mm).
Muutke väärtused.
Kinnitage vakitud kellaaeg ja kuupäev.
Kui keel on valitud ning kuupäeva ja kellaaeg seadistatud, palub regulaator sisestada rakenduse tüübi.
Rakendus
Tuup ???
Valige rakendus.
2 sekundit
Valitud rakendus käivitub.
Edaspidisteks seadistusteks mine jaotisesse ‘Hooldus’.
AQ188586469712et-000801 © Danfoss | 2021.01 | 41
Paigaldamine

Käsijuhtimine

Regulaatori režiimi valik.
Reziim MUGAVUS< Kolmapäev
5 sekundit.
Käsijuhtimisrežiimi valik.
Täiturmootor M1 avaneb (
Täiturmootor M1 sulgub ( )
Pump P1 töötab (ON) ( )
)
Käsireziim
Ventiil SEIS
Käsireziim
Pump P1 ei tööta (OFF) (
Regulaatori režiimi valik.
)
Pump1 ON
Reziim KÄSITSI< Kolmapäev
Käsijuhtimist tuleb kasutada ainult hoolduseks. Selles režiimis on kõik reguleerimis- ja ohutusfunktsioonid välja lülitatud!
42 | © Danfoss | 2021.01
AQ188586469712et-000801
Paigaldamine

Temperatuuriandurite paigaldamine

On väga tähtis, et andurid oleks süsteemi paigaldatud õigesti. Alltoodud temperatuuriandureid kasutatakse ECL Comfort seeria regulaatoritega. Kõik ei ole vajalikud teie skeemile!
Välisõhu temperatuuriandur (ESMT)
Välisõhu temperatuuriandur paigaldatakse hoone põhjaküljele võimalikult eemale ustest, akendest ja ventilatsiooniavadest. Tuleb vältida otsest päikesekiirgust andurile.
Pealevoolu temperatuuriandur (ESMU, ESM-11 või ESMC)
Andur paigaldatakse maks. 15 cm kaugusle sgamispunktist. Soojusvahetiga süsteemi puhul soovitab Danfoss kasutada ESMU andurit, mis paigaldatakse võimalikult lähedale küttevee väljumisele soojusvahetist.
Anduri paigaldamisel veenduge, et toru pind oleks puhas ja ühtlane.
Tagasivoolu temperatuuriandur (ESMU, ESM-11 või ESMC)
Andur paigaldatakse alati torule / torusse, milles tagastuv vesi voolab.
Ruumitemperatuuriandur (ESM-10 või distantsjuhtimisseade ECA 61)
Andur paigaldatakse ruumi, mille temperatuuri soovite reguleerida. Mitte paigaldada välisseinale või radiaatorite lähedusse, samuti uste või akende lähedusse.
STV temperatuuriandur (ESMU või ESMB-12)
Paigaldatakse vastavalt tootja soovitusele.
Katla temperatuuriandur (ESMU, ESM-11 või ESMC)
Paigaldatakse vastavalt katla tootja soovitusele.
Pealevoolu / õhkanali temperatuuriandur (ESM-11, ESMB-12, ESMC või ESMU)
Paigaldatakse nii, et see mõõdaks vastavat temperatuuri.
Pinnatemperatuuriandur (ESMB-12)
Paigaldatakse põrandapinnale.
ESM-11: Pinnatemperatuurianduri nihutamine või keeramine pärast selle paigaldamist võib põhjustada andurelemendi purunemise.
AQ188586469712et-000801 © Danfoss | 2021.01 | 43
Paigaldamine

Ruumipaneeli / distantsjuhtimisseadme paigaldmine

* Ühendage ECL klemmid 9 ja 1 ning klemmid 8 ja 2.
ECA 61 on aktiveeritud rea 7010 seadistustega. ECA 61 on pingestatud ECL BUS kaudu, mis tähendab, et BUS on aktiivne. BUS on aktiveeritud regulaatori aadressiga 15 (rida 7199).
44 | © Danfoss | 2021.01
AQ188586469712et-000801

Kontroll-loetelu, elektriühendused

Kas ECL Comfort regulaator on kasutusvalmis?
Veenduge, et toitepinge on ühendatud õigesti klemmidega 21 (faas) ja 20 (null).
Kontrollige, kas vajalikud seadmed (täiturmootorid, pumbad jne) on ühendatud õigete klemmidega.
Kontrollige, kas andurid on ühendatud õigete klemmidega.
Lülitage toide sisse.
Valige regulaatori režiimiks käsijuhtimine.
Kontrollige, kas vntiilid avanevad ja sulguvad ning vajalikud reguleerimisseadmed (pump jne) töötavad käsijuhtimisreziimis.
Kontrollige, kas ekraanil kuvatud temperatuurid vastavad tegelikele anduritele.
AQ188586469712et-000801 © Danfoss | 2021.01 | 45

Korduma kippuvad küsimused

Kellaaeg on ühe tunni võrra vale?
Vt päevavalguse säästuperioodi ümberlülitus real 7198.
Ekraanil kuvatud kellaaeg on vale?
Sisemine kell on nullistunud, kui on olnud voolukatkestus rohkem kui 36 tundi. Seadista kellaaeg ja kuupäev. Vt rida 1000.
Mida tähendab sümbol?
Pealevoolu temperatuuri mõjutab ruumitemperatuuri piirang, tagasivoolu temperatuuri piirang, boost (kiire üleskütmine), ramping, kütte väljalülitamine, STV eelistus jne.
Ruumitemperatuur on liiga madal?
Veenduge, et radiaatoritermostaadid ei oleks liiga madalale temperatuurile seadistatud. Kui radiaatoritermostaate reguleerides ikka ei saavuta soovitud temperatuuri, on pealevoolu temperatuur liiga madal. Suurendage ettenähtud ruumitemperatuuri (rida
3000). Kui see ei aita, korrigeerige küttegraafikut / soovitud temperatuuri (rida 2000).
Alandusrežiimis on ruumitemperatuur liiga kõrge?
Veenduge, et min. pealevoolu temperatuur ei oleks liiga kõrge. Vt rida 2177.
Temperatuur kõigub?
• Kontrollige, kas pealevoolu temperatuuriandur on paigaldatud korrektselt ja õigesse kohta.
• Kui ruumitemperatuuri signaal (rida 3000) on olemas, kontrollige kas Mõju ei ole liiga kõrge.
• Täpsustage reguleerimisparameetreid (rida 6000).
Regulaator ei tööta ja reguleerventiil on suletud?
• Kontrollige, kas pealevoolu temperatuuriandur mõõdab korrektselt väärtust, vt ‘Igapäevane kasutamine’.
• Kontrollige teiste mõõdetavate temperatuuride ( ) mõju olemasolu.
Kuidas taastada tehaseseaded?
Vt rida 7600.
Mida tähendavad P ja PI reguleerimine?
P reguleerimine: proportsionaalne juhtimine. Kasutades P reguleerimist, muudab regulaator pealevoolu temperatuuri proportsionaalselt soovitud ja tegeliku temperatuuri erinevusele.
PI reguleerimine: proportsionaalne integreerimine. Pikk ‘Integr. aeg’ annab aeglase, kuid stabiilse reguleerimise ning lühike ‘Integr. aeg’ tagab kiire, kuid kõikuva reguleerimise.
46 | © Danfoss | 2021.01
AQ188586469712et-000801

Terminid

Mugavusrežiim
Temperatuuri süsteemis reguleeritakse vastavalt graafikule. Kütmisperioodi vältel on pealevoolu temperatuur süsteemis kõrgem, et hoida soovitud ruumitemperatuuri. Jahutuse ajal on pealevoolu temperatuur madalam, et hoida soovitud ruumitemperatuuri.
Mugavustemperatuur
Temperatuur, mida hoitakse küttesüsteemis / STV-süsteemis mugavusperioodide ajal.
Soovitud pealevoolu temperatuur
Vastavalt välisõhu temperatuurile ECL Comfort 110 poolt arvutatud pealevoolu temperatuur, millele avaldab mõju tagasivoolu ja / või ruumitemperatuur. See temperatuur võetakse reguleerimisel aluseks.
Soovitud ruumitemperatuur
Temperatuur, mida soovite ruumi. Temperatuuri saab reguleerida ainult ECL Comfort regulaatoriga juhul, kui on paigaldatud ruumitemperatuuriandur. Kui andurit ei ole installeeritud, mõjutab soovitud ruumitemperatuur ikkagi pealevoolu temperatuuri. Mõlemal juhul on ruumitemperatuur erinevates tubades reguleeritav radiaatoritermostaatidega / ventiilidega.
Soovitud temperatuur
Temperatuur, mis on seadistatud või regulaatori poolt arvutatud.
STV kontuur
Kontuur sooja tarbevee (STV) soojendamiseks.
Tehaseseaded
Seaded on salvestatud ECL kaardile ning on abiks regulaatori esmakordsel seadistamisel.
Pealevoolu / STV temperatuur
Temperature measured in the flow at any time.
Küttekontuur
Kontuur ruumi / hoone kütmiseks.
Küttegraafik
Graafik näitab tegeliku välisõhu temperatuuri ja soovitud pealevoolu temperatuuri suhet.
AQ188586469712et-000801 © Danfoss | 2021.01 | 47
Terminid
Temperatuuri piiramine
Temperatuur, mis mõjutab soovitud pealevoolu / tasakaalustatud temperatuuri.
Pt 1000 andur
Kõik ECL Comfort regulaatoriga kasutatavad andurid on Pt 1000 tüüpi. Taksitus on 1000 oomi 0 ºC juures. Üks kraad muutust vastab 3,9 oomile .
Optimeerimine
Regulaator optimeerib töörežiimide temperatuuri algus- / lõppaega. Põhinedes välisõhu temperatuuril, arvutab regulaator automaatselt, millal alustada / lõpetada, et soovitud ajal oleks saavutatud mugavustemperatuur. Mida madalam on välisõhu temperatuur, seda varasem on algusaeg. Optimeerimise ajal vilgub mugavus / alandus sümbol.
Tagasivoolu temperatuur
Temperatuur, mida mõõdetakse tagasivoolul ja mis mõjutab soovitud pealevoolu temperatuuri.
Ruumitemperatuuriandur
Temperatuuriandur paigaldatud ruumi (tavaliselt elutuba), mille järgi soovite temperatuuri reguleerida.
Ruumitemperatuur
Temperatuur, mida mõõdetakse ruumitemperatuurianduri, ruumipaneeli või distantsjuhtimisseadmega. Ruumitemperatuuri saab otse reguleerida ainult juhul, kui on paigaldatud andur. Ruumitemperatuur mõjutab soovitud pealevoolu temperatuuri.
Programm
Graafik mugavus- ja alandustemperatuuriga režiimidele. Graafikut on võimalik koostada igale päevale eraldi ning see võib sisaldada kuni 2 mugavusperioodi päeva jooksul.
Alandustemperatuur
Alandusperioodil kütte- / STV-süsteemis hoitav temperatuur.
Ajaskaala
Ajaskaalal on näha mugavustemperatuuriga perioodid.
Välistemperatuuri muutuste kompenseerimine
Pealevoolu temperatuuri reguleerimine baseerub välisõhu temperatuuril. Reguleerimine on seotud kasutaja poolt valitud küttegraafikul.
Terminid kehtivad Comfort 110 seeria kohta. Siiski võib ette tulla väljendeid, mida ei ole mainitud selles juhendis.
48 | © Danfoss | 2021.01
AQ188586469712et-000801
AQ188586469712et-000801 © Danfoss | 2021.01 | 49
50 | © Danfoss | 2021.01
AQ188586469712et-000801
Utiliseerimisjuhend
See tootele märgitud sümbol tähendab, et seda ei tohi visata olmejäätmete hulka. See tuleb viia elektri- ja elektroonikaseadmete kogumispunkti vastavalt ümbertöötlemiseeskirjadele.
• Viige toode kasutuselt kõrvaldamiseks vastavasse jäätmejaama.
• Järgige kõiki kohalikke ja hetkel kohaldatavaid seadusi ja eeskirju.
AQ188586469712et-000801 © Danfoss | 2021.01 | 51
!
52 | © Danfoss | DHS-SMDT/DK | 2021.01
*087R9807*
AQ188586469712et-000801
Loading...
