Montavimo vadovas
ECL Comfort 110, pritaikymas 130
(galioja ne senesnė kaip 1.08 programinės įrangos versija)
Lietuvių kalba
www.sildymas.danfoss.lt
Kaip naudotis meniu punktais?
19@½
Simbolių reikšmės
1000
Temp.
Rez. KOMFORTO<
Pageidaujama srauto temperatūra yra veikiama, pavyzdžiui, patalpos ar grąžinamos
temperatūros.
Pavara uždaro vožtuvą.
Pavara atidaro vožtuvą.
Pavara negauna valdymo komandos.
Siurblys įjungtas [ON].
Temperatūrų ir kitų reikšmių
reguliavimas
Meniu eilučių perjungimas
Pasirinkti / grįžti
2 sek.
Grįžti į kasdienį vartotojo meniu
Siurblys išjungtas [OFF].
Valdiklis veikia pastoviai sumažintos temperatūros režime.
Valdiklis veikia paruošiamajame sumažintos temperatūros režime (simbolis mirksi).
Valdiklis veikia komforto režime.
Valdiklis veikia paruošiamajame komforto režime (simbolis mirksi).
Saugos pastaba
Siekiant išvengti sužeisti asmenis ar sugadinti prietaisą, privalote perskaityti šias instrukcijas ir
jomis vadovautis. Įspėjamasis ženklas naudojamas tada, kai reikia atkreipti dėmesį į specialias
sąlygas, kurios turi būti įvertintos.
Šis simbolis rodo, kad ypač dėmesingai privalote perskaityti būtent šią informacijos dalį.
2 | © Danfoss | 2021.01
AQ188586469712lt-000801
Turinys
Šildymo ir sistemų valdymas su oro sąlygų kompensacija
Vartotojo vadovas,įdiegimas ir priežiūra
Turinys Eilutė Puslapis
Įžanga 5
Parametrų apžvalga 6
Naudojimas kasdien 7
Temperatūros 7
Pasirinkite valdymo režimą 8
Nustatykite jums reikalingą veikimo grafiką 8
Priežiūra 10
Data - laikas 1000 10
Srauto temp. (srauto temperatūros reguliavimas) 2000 10
Nuolydis 2175 11
Postūmis (lygiagretus perstūmimas) 2176 13
Temp. min. (srauto temp. apribojimas, min.) 2177 13
Temp. maks. (srauto temp. apribojimas, maks.) 2178 13
Kamb T ribojimas (patalpos temperatūros apribojimas) 3000 14
Intgr. laik (patalpos temperatūros laiko konstanta) 3015 16
Įtaka maks. (patalpos temperatūros apribojimas, maks.) 3182 16
Įtaka min. (patalpos temperatūros apribojimas, min.) 3183 16
Grąžinamos T rib (grąžinamos temperatūros apribojimas) 4000 17
T2 riba (grąžinamos temperatūros apribojimas) 4030 17
Įtaka maks. (įtaka – maksimalus ribojimas) 4035 18
Įtaka min. (įtaka – minimalus ribojimas) 4036 18
Intgr. laik (integravimo laiko konstanta) 4037 19
Pirmumas (grąžinamos temperatūros apribojimo pirmumas) 4085 19
Optimizuoti 5000 20
Auto mažint (automatinis sumažinimas) 5011 20
Didinti 5012 20
Mažinti (įšildymo laikas) 5013 21
Optimalus (optimizavimo laiko konstanta) 5014 21
Pagrįsta (įvertinant patalpos arba lauko temperatūrą) 5020 22
Pilnas išj (visiškas sustabdymas) 5021 23
S1 Tfiltras (lauko temperatūros filtras) 5081 23
Išjungimas (šildymo išjungimo ribinė reikšmė) 5179 24
AQ188586469712lt-000801 © Danfoss | 2021.01 | 3
Turinys
Vald. param. (valdymo parametrai) 6000 25
M1 apasauga (variklio apsauga) 6174 25
Xp (proporcinė juosta) 6184 25
Tn (integravimo laiko konstanta) 6185 25
M1 eiga (vožtuvo su pavara eigos laikas) 6186 25
Nz (neutrali zona) 6187 26
Taikymas 7000 28
ECA adresas (kambario valdiklis / nuotolinis valdiklis) 7010 28
P1 mankšta (siurblio mankštinimas) 7022 28
M1 mankšta (vožtuvo mankštinimas) 7023 28
Pavara (reversinė pavara / terminė pavara) 7024 28
KV pirmumas (uždaras vožtuvas / normali veika) 7052 29
P1 šaltis T (apsauga nuo užšalimo) 7077 29
P1 karštis T (šilumos poreikis) 7078 30
Parengties T (laukimo parengtyje temperatūra) 7093 30
Išor. (išorinis valdymas) 7141 30
Lūžio taškas (šildymo kreivės lūžio taškas) 7162 31
Min. laikas (minimalus pavaros variklio veikimo laikas) 7189 31
Vasaros laik (sezoninis laiko pakeitimas) 7198 31
ECL adresas (valdančiojo / valdomojo adresas) 7199 31
Tipas 7600 32
Aptarnavimas 8000 33
Kodas 8300 33
Info 8301 33
Pašvietimas (ekranėlio pašvietimas) 8310 33
Kontrastas (ekranėlio kontrastas) 8311 33
Kalba 8315 34
MOD adresas (MODBUS magistralės adresas) 8320 34
Montavimas 35
ECL Comfort reguliatoriaus montavimas 35
Elektros sujungimai - 230 V a.c. [kintama srovė] – bendra apžvalga 36
Elektros sujungimai - 24 V a.c. [kintama srovė] – bendra apžvalga 37
Temperatūros jutiklių prijungimas ir ECL BUS magistralė 38
Kaip nustatyti jūsų sistemos tipą 39
Pritaikant ECL Comfort 110 reguliatorių 41
Rankinis valdymas 42
Temperatūros jutiklių išdėstymas 43
Kambario valdiklio / nuotolinio valdiklio prijungimas 44
Kontrolinių veiksmų sąrašas, elektriniai sujungimai 45
Dažnai užduodami klausimai 46
Terminai 47
4 | © Danfoss | 2021.01
AQ188586469712lt-000801
Įžanga
Kaip naudotis šiuo vadovu
Visos instrukcijos yra padalintos į šešis skyrius:
• Įžanga
• Parametrų apžvalga
• Naudojimas kasdien
• Priežiūra
• Įdiegimas
• Patikra
ECL Comfort 110 reguliatoriaus taikymo 130 pagrindiniai principai
Paprastai srauto temperatūra yra reguliuojama pagal jūsų poreikius. Srauto temperatūros jutiklis (S3) - tai pats svarbiausias jutiklis. Pageidaujama srauto temperatūra jutikliui
S3 yra apskaičiuojama valdiklyje ECL Comfort pagal lauko temperatūrą (S1). Kuo žemesnė lauko temperatūra, tuo bus pageidaujama aukštesnė srauto temperatūra.
Reguliuojamasis vožtuvas (M1) atidaromas laipsniškai, kai srauto temperatūra yra
žemesnė, nei pageidaujama srauto temperatūra, ir atvirkščiai.
Į šilumos tiekėjo vamzdynus grąžinamo srauto temperatūra (S4) neturėtų būti per
aukšta. Jei taip atsitinka, tai pageidaujama srauto temperatūra gali būti sureguliuojama
(paprastai į žemesnę reikšmę), tam tikslui laipsniškai uždarant reguliuojamąjį vožtuvą.
Šildymo kontūruose su šildymo katilais grįžtamojo srauto temperatūra neturi būti per
žema (naudokite tokią pačią reguliavimo procedūrą, kaip nurodyta aukščiau).
Jei išmatuota patalpos temperatūra nėra lygi pageidaujamai patalpos temperatūrai,
galite sureguliuoti pageidaujamą srauto temperatūrą.
Cirkuliacinis siurblys P1 įjungiamas [ON], kai reikalinga srauto temperatūra bus
aukštesnė už 20 °C (nustatytą gamykloje), arba lauko temperatūra bus žemesnė už 2 °C
(nustatytą gamykloje).
°C (Celsijaus laipsniais) yra išreikšta absoliuti temperatūra, tuo tarpu K (Kelvino laipsniais) yra
išreiškiama santykinė temperatūra.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 5
Parametrų apžvalga
Eilutė Puslap. G amyklos
Nuolydis 2175 11
Postūmis (lygiagretus perstūmimas) 2176 13
Temp. min. (srauto temp. apribojimas, min.) 2177 13
Temp. maks. (srauto temp. apribojimas, maks.) 2178 13
Intgr. laik (patalpos temperatūros laiko konstanta) 3015 16
Įtaka maks. (patalpos temperatūros apribojimas, maks.) 3182 16
Įtaka min. (patalpos temperatūros apribojimas, min.) 3183 16
T2 riba (grąžinamos temperatūros apribojimas) 4030 17
Įtaka maks. (įtaka – maksimalus ribojimas) 4035 18
Įtaka min. (įtaka – minimalus ribojimas) 4036 18
Intgr. laik (integravimo laiko konstanta) 4037 19
Pirmumas (grąžinamos temperatūros apribojimo pirmumas) 40 85 19
Auto mažint (automatinis sumažinimas) 5011 20
Didinti 5012 20
Mažinti (kontrolinis įšildymo laikas) 5013 21
Optimalus (optimizavimo laiko konstanta) 5014 21
Pagrįsta (įvertinant patalpos arba lauko temperatūrą) 5020 22
Pilnas išj (visiškas sustabdymas) 5021 23
S1 Tfiltras (lauko temperatūros filtras) 5081 23
Išjungimas (šildymo išjungimo ribinė reikšmė) 5179 24
M1 apasauga (variklio apsauga) 6174 25
Xp (proporcinė juosta) 6184 25
Tn (integravimo laiko konstanta) 6185 25
M1 eiga (vožtuvo su pavara eigos laikas) 6186 25
Nz (neutrali zona) 6187 26
ECA adresas (kambario valdiklis / nuotolinis valdiklisl) 7010 28
P1 mankšta (siurblio mankštinimas) 7022 28
M1 mankšta (vožtuvo mankštinimas) 7023 28
Pavara (reversinė pavara / terminė pavara) 7024 28
KV pirmumas (uždaras vožtuvas / normali veika) 7052 29
P1 šaltis T (apsauga nuo užšalimo) 7077 29
P1 karštis T (šilumos poreikis) 7078 30
Parengties T (laukimo parengtyje temperatūra) 7093 30
Išor. (išorinis valdymas) 7141 30
Lūžio taškas (šildymo kreivės lūžio taškas) 7162 31
Min. laikas (minimalus pavaros variklio veikimo laikas) 7189 31
Vasaros laik (sezoninis laiko pakeitimas) 7198 31
ECL adresas (valdančiojo / valdomojo adresas) 7199 31
Tipas 7600 32
Kodas 8300 33
Info 8301 33
Pašvietimas (ekranėlio pašvietimas) 8310 33
Kontrastas (ekranėlio kontrastas) 8311 33
Kalba 8315 34
MOD adresas (MODBUS magistralės adresas) 8320 34
nustatymas
-15 °C
GEAR
XXXX
XXXX
English
!
Jūsų
nustaty-
mas
1.2
0
10 °C
90 °C
OFF
-4.0
0.0
50 °C
-2.0
0.0
25 s
OFF
OFF
OFF
OFF
OUT
OFF
100
18 °C
OFF
80 K
30 s
35 s
3 K
OFF
ON
OFF
OFF
2 °C
20 °C
10 °C
OFF
40 °C
10
ON
15
130
16
10
5
6 | © Danfoss | 2021.01
AQ188586469712lt-000801
Naudojimas kasdien
19 <
Temperatūros
Paspauskite bet kurį mygtuką, norint įjungti ekrano pašvietimą.
Temp.
Rez. KOMFORTO
Pageidaujamos temperatūros patalpoje nustatymas
Pageidaujamos temperatūros patalpoje pakeitimas.
Pageidaujamos temperatūros patalpoje nustatymas yra svarbus, net jei nėra prijungtas
temperatūros jutiklis / nuotolinis valdymo pultas.
Ar patalpos temperatūra per žema?
Įsitikinkite, ar šildytuvo termostatas (-ai) neriboja patalpos temperatūros.
Jei jums vis tik nepavyksta pasiekti pageidaujamos temperatūros patalpoje reikšmės,
reguliuojant termostatą, tai reiškia srauto temperatūra yra per žema. Padidinkite patalpos
temperatūros reikšmę.
Temperatūros apžvalga
2 sekundės
Paspauskite mygtuką, kad pamatytumėte jutiklių (S1-S4) temperatūrų reikšmes.
Temperatūrų ekrano atvaizdų keitimas:
S1:
Esama temperatūra lauke
Kaupiama temperatūra lauke
S2:
Esama kambario temperatūra
Pageidaujama kambario temperatūra
S3:
Esama srauto temperatūra
Pageidaujama srauto temperatūra
S4:
Esama grąžinama temperatūra
Grąžinamos temperatūros ribojimas
S1 esama T 13@
S1 kaup. T 12@
S2 esama T 20@
S2 pag. T 21@
S3 esama T 43@
S3 pag. T 42@
S4 esama T 28@
S4 riba T 30@
AQ188586469712lt-000801 © Danfoss | 2021.01 | 7
Naudojimas kasdien
Paspauskite, jei norite išjungti „Temperatūros apžvalgą“.
Temperatūros reikšmė ekranėlyje atvaizduojama ženklais, kurie reiškia, kad
"- -" šis jutiklis nėra prijungtas.
"- - -" šis jutiklis sujungtas trumpai.
Pasirinkite valdymo režimą
Suplanuoto pagal grafiką darbo (AUTO) metu ženklai parodys, koks valdymo režimas
yra nustatytas.
Rez. KOMFORTO<
Antradienis
Pakeiskite režimą (AUTO [automatinis], KOMFORTO, EKONOMIJA [pastovaus
temperatūros mažinimo] ar LAUKIMO [laukimo parengtyje]).
Nustatykite jums reikalingą veikimo grafiką
Nustatyti individualų veikimo grafiką galima tik, jei ECL Comfort 110 reguliatorius turi įdiegtą
ECA 110 chronometro programą.
Antradienis <
08-07-08 08:48
Šis ekrano vaizdas parodys, kuri šiandien diena bei laiką.
8 | © Danfoss | 2021.01
AQ188586469712lt-000801
Naudojimas kasdien
Pasirinkite dieną, kada norėsite pakeisti parametrus.
Šiandienos grafikas
Pirmasis ekrano vaizdas parodys jums pirmojo komforto periodo (‘Pradzia1’) pradžią.
Palikite tą pačią reikšmę arba pakeiskite šio periodo pradžią.
Mirksės pirmasis stulpelis.
Palikite arba pakeiskite pirmojo komforto (‘Pradzia1’) periodo pabaigą.
Mirksės kitas stulpelis.
Palikite arba pakeiskite kito komforto (‘Pradzia2’) periodo pradžią.
Pradzia1
Sek ]]]][!]]]!!]
Pabaiga1 12:00
Sek ]]]][!{]]!!]
Pradzia2 18:00
Sek ]]]][!{]]!!]
09:00
Jei reikia, palikite arba pakeiskite kitų periodų pradžios / pabaigos reikšmes.
Pabaiga2 22:00
Sek ]]]][!{]]!!]
Numatytas veikimo grafikas per dieną turi du numatytus komforto periodus. Veikimo
pradžios ir pabaigos laikas gali būti nustatyti pusės valandos intervalu (kas 30 min.).
Norint nustatyti tiktai vieną komforto laikotarpį per dieną: Nustatykite Start2 ir Stop2 kartus
tai pačiai laiko vertei.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 9
Priežiūra
2 s
Įeikite į priežiūros meniu.
Data - laikas 1000
Pirmą kartą įjungus ECL Comfort 110 arba atnaujinus nutrūkusį elektros tiekimą,
kuris užsitęsė ilgiau kaip 36 valandas (žiūrėkite skyrių ECL Comfort 110 reguliatoriaus
taikymas), jums reikės tik teisingai nustatyti datą ir laiką,
Srauto temp. (srauto temperatūros reguliavimas) 2000
Šilumos kreivė
ECL Comfort 110 reguliatorius valdo šildymo sistemą pagal apskaičiuotą srauto
temperatūrą, kurią įtakoja grąžinama /kambario temperatūra.
Pageidaujama srauto temperatūra yra nustatyta parametrais: ‘Temp. maks.’ [Maks.
temperatūra], ‘Temp. min.’ [Min. temperatūra], ‘Nuolydis’ [Šildymo kreivės nuolydis],
‘Postumis’ [Perstūmimas] ir ‘Luzio taskas’[Lūžio taškas].
Pageidaujama srauto temperatūra
[°C]
110
100
90
80
70
60
50
40
30
20
10
-20 -10 0 10 20-30
Šilumos kreivė
Nuolydis
Maks. temperatūra
Postūmis
Lūžio taškas
Min. temperatūra
Lauko te mperatūra
[°C]
Apskaičiuotą srauto temperatūrą gali įtakoti prijungti jutikliai, funkcijos ‘Didinti’ (Sutrumpina
įšildymo periodą) ir ‘Mažinti’[Įšildymo laikas] ir kt.
10 | © Danfoss | 2021.01
AQ188586469712lt-000801
Priežiūra
Nuolydis 2175
Nustatymų ribos Gamintojo nustatyta
0,1 ... 4,0 1,2
Jei reikia, paderinkite šilumos kreivės nuolydį ‘Nuolydis’.
Šilumos kreivės nuolydis priklauso nuo šildymo sistemos ir nuo konkrečiai numatytų
parametrų zonos.
Pavyzdys I
Pageidaujamas parametras:
Pageidaujama lauko temperatūra (T
Pageidaujama srauto temperatūra(T
Pageidaujama kambario temperatūra (T
Pageidaujamai srauto temperatūrai viršijus 40 °C, šilumos kreivės nuolydis (S) gali būti
apskaičiuojamas taip:
T
- 25
S =
2,5 x T
srauto
kambario
- T
lauko
- 30
) -12 °C
lauko
) 80 °C
srauto
ka mb ario
) 20 °C
S =
80 - 25
2,5 x 20 - (- 12) - 30
S ≈ 1.7
Pavyzdys II
Pageidaujamas parametras:
Pageidaujama lauko temperatūra (T
Pageidaujama srauto temperatūra(T
Pageidaujama kambario temperatūra (T
) -20 °C
lauko
) 35 °C
srauto
kambario
) 21 °C
Pageidaujamai srauto temperatūrai esant žemesnei už 40 °C, šilumos kreivės nuolydis (S)
gali būti apskaičiuojamas taip:
T
- 20
S =
1,3 (2,5 x T
srauto
kambario
- T
lauko
- 30)
35 - 20
S =
1,3 (2,5 x 21 - (- 20) - 30)
S ≈ 0,3
Greitam nustatymui, gali būti naudojamas šis grafikas. Grafikas yra skirtas, kai
temperatūra T
kreivės nuolydis apytikriai sieks 1,7.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 11
yra 20 °C. Jei naudojami pavyzdyje I numatyti duomenys,
kambario
Priežiūra
100
110
120
130
140
150
-40-30 -20-10 0102030
[oC]
[oC]
1.8
1.4
90
1.0
80
70
0.6
60
0.4
50
0.3
40
0.2
0.1
30
20
10
2.2 3.0 3.52.6 4.0
Kaip nustatyti kitą šilumos kreivę:
Pasirinkite savo sistemai apskaičiuojamą srauto temperatūrą ir savo zonai nustatytą
minimalią lauko temperatūrą. Pasirinkite šilumos kreivę artimiausią šių dviejų reikšmių
susikirtimo taškui.
Grindų šildymo sistemos
Šis reguliatorius yra skirtas sistemoms su radiatoriais, kuriose paprastai būna aukšta srauto
temperatūra. Norint sureguliuoti grindų šildymo sistemas, kuriose dažniausiai būna žemos
srauto temperatūros, jums reikia pakeisti parametrą ‘Nuolydis’ [Šildymo kreivės nuolydis], kad
atitiktų jūsų sistemos tipą (standartinis nustatymas: 0,6). Šildymo sistemose su radiatoriais 1
laipsnį vidaus temperatūros atitinka 2,5 – 3 laipsniai srauto temperatūros. Tai yra apytiksliai
skaičiai.
12 | © Danfoss | 2021.01
AQ188586469712lt-000801
Priežiūra
Postūmis (lygiagretus perstūmimas) 2176
Nustatymų ribos Gamintojo nustatyta
-20 ... 20 0
Jei reikia, sureguliuokite lygiagretų šilumos kreivės perstūmimą, naudojant laipsnių
reikšmes.
Ar reikės pakeisti parametrą ‘Nuolydis’ [Šildymo kreivės nuolydis] (kai lauko temperatūra
bus žemiau 0 °C) ar atlikti lygiagretų perstūmimą (kai lauko temperatūra pakils virš 0 °C)
priklausys nuo individualių šilumos poreikių.
Nedidelį šildymo temperatūros padidinimą ar sumažinimą galite atlikti, naudodami
lygiagretų perstūmimą.
Temp. min. (srauto temp. apribojimas, min.) 2177
Nustatymų ribos Gamintojo nustatyta
10 ... 150 °C 10 °C
Savo sistemai parinkite leistiną minimalią srauto temperatūrą. Jei reikia, paderinkite
gamintojo nustatymą.
Temp. maks. (srauto temp. apribojimas, maks.) 2178
Nustatymų ribos Gamintojo nustatyta
10 ... 150 °C 90 °C
Savo sistemai parinkite leistiną maksimalią srauto temperatūrą. Jei reikia, paderinkite
gamintojo nustatymą.
Nustatymas ‘Temp. maks.’ [Temperatūros maksimumas] turi pirmenybę prieš ‘Temp. min.’
[Temperatūros minimumas].
AQ188586469712lt-000801 © Danfoss | 2021.01 | 13
Priežiūra
Kamb T ribojimas (patalpos temperatūros apribojimas) 3000
Ši dalis bus taikoma, jei jūs esate sumontavę patalpos temperatūros jutiklį ar kambario
valdiklį / nuotolinį valdiklį.
Reguliatorius sureguliuoja pageidaujamą srauto temperatūrą, kad panaikintų skirtumą
tarp norimos ir esamos patalpos temperatūros.
Patalpos temperatūros valdymui galioja du pagrindiniai principai.
A: Maks. patalpos temperatūros apribojimas
Šį apribojimą naudokite, jei jūsų šildymo sistemoje yra tinkamai įrengti termostatai,
o jūs norite pasiekti maksimalų patalpos temperatūros apribojimą. Reguliatorius leis
panaudoti nepriklausomus šilumos tiekėjus, t.y. saulės energiją, iš židinio gautą šilumą,
ar kitus.
Įtaka
Įtakos min. (minimumo apriboji mas)
Pageidaujama patalpos temperatūra
Tikro ji patalpos te mperatūra
Įtakos maks. (maksimalus
apribojimas)
Parametras ‘Itaka maks.’ [Maksimali įtaka] nustato, kokiu lygiu patalpos temperatūra
turėtų įtakoti pageidaujamą srauto temperatūrą.
Jei parametras ‘Itaka maks.’ yra per didelis ir / arba parametras ‘Intgr. laik’ [Integravimo
laikas] per trumpas, atsiranda rizika, kad valdymas bus nestabilus.
Nustatymas ‘Temp. maks.’ [Maksimali temperatūra] turi pirmenybę prieš ‘Temp. min.’
[Minimali temperatūra].
Pa vyzdys A1
Tikroji patalpos temperatūra yra 2 laipsniais per aukšta.
Parametras ‘Itaka maks.’ [Maksimali Įtaka] yra nustatyta ties -4,0.
Parametras ‘Itaka min.’ [Minimali Įtaka] yra nustatyta ties 0,0.
Parametras ‘Nuolydis’ [Nuolydis] yra 1,8.
Rezultatas:
Pageidaujama srauto temperatūra bus pakeista 2 x -4,0 x 1,8 = -14,4 laipsnio.
14 | © Danfoss | 2021.01
AQ188586469712lt-000801
Priežiūra
B: Rekomenduojamas patalpos temperatūros valdymas
Šis procedūra naudojama, kai jūsų šildymo sistema neturi termostatų, ir jūs pasirenkate
kambarį su patalpos temperatūros jutikliu, kurio temperatūra bus rekomenduojama kaip
kontrolinio taško reikšmė kitoms patalpoms.
Nustatykite teigiamą parametro ‘Itaka min.’ [Minimali Įtaka] reikšmę, o parametrui ‘Itaka
maks.’ [Maksimali Įtaka] neigiamą reikšmę.
Įtaka
Min. Įtaka (minimumo apribojimas)
Pageidaujama patalpos temperatūra
Tikro ji patalpos te mperatūra
Maks. Įtaka (maksimalus
apribojimas)
Parametras ‘Itaka maks.’ [Maksimali Įtaka] nustato, kokiu lygiu patalpos temperatūra
turėtų įtakoti pageidaujamą srauto temperatūrą.
Patalpos temperatūros jutiklis kontroliniame kambaryje matuoja faktinę kambario
temperatūrą. Jei susidaro skirtumas tarp faktinės ir pageidaujamos patalpos
temperatūros, norima srauto temperatūra gali būti pareguliuojama. Pataisa bus
atliekama pagal nustatymus, esančius eilutėse 3182 ir 3183. Ši norimos srauto
temperatūros korekcija dažniausiai ir sureguliuos tikslią patalpos temperatūrą.
Taip pat žiūrėkite eilutę 3015.
Pavyzdys B1
Tikroji patalpos temperatūra yra 2 laipsniais per žema.
Parametras ‘Itaka maks.’ [Maksimali Įtaka] yra nustatytas ties -3,5.
Parametras ‘Itaka min.’ [Minimali Įtaka] yra nustatytas ties 2,0.
Parametras ‘Nuolydis’ [Šildymo kreivės nuolydis] yra 1,8.
Rezultatas:
Pageidaujama srauto temperatūra bus pakeista 2 x 2,0 x 1,8 = 7,4 laipsnio.
Pavyzdys B2
Tikroji patalpos temperatūra yra 2 laipsniais per aukšta.
Parametras ‘Itaka maks.’ [Maksimali Įtaka] yra nustatytas ties -3,5.
Parametras ‘Itaka min.’ [Minimali Įtaka] yra nustatytas ties 2,0.
Parametras ‘Nuolydis’ [Šildymo kreivės nuolydis] yra 1,8.
Rezultatas:
Pageidaujama srauto temperatūra bus pakeista 2 x (-3,5) x 1,8 = -12,6 laipsnio.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 15
Priežiūra
Šis apribojimas yra pagrįstas parametrų PI reguliavimu, kada parametras P (Įtaka) greitai
sureaguoja į nukrypimus, o parametras I (Intgr. laik) sureaguoja lėčiau ir per tam tikrą
laiką pašalina nedideles paklaidas tarp pageidaujamos ir faktinės reikšmių. Tai atliekama,
keičiant pageidaujamą srauto temperatūrą.
Intgr. laik (patalpos temperatūros laiko konstanta) 3015
Nustatymų ribos Gamintojo nustatyta
OFF / 1 ... 50 OFF
Reguliuoja patalpos temperatūros prisitaikymo prie pageidaujamos kambario temperatūros greitį
(I valdymo būdas).
OFF: Valdymo funkcijos neįtakoja parametras ‘Intgr. laik’ [Integravimo laikas].
1: Pageidaujama patalpos temperatūra yra pritaikoma greitai.
50: Pageidaujama patalpos temperatūra yra pritaikoma lėtai.
Įtaka maks. (patalpos temperatūros apribojimas, maks.) 3182
Nustatymų ribos Gamintojo nustatyta
-9,9 ... 0,0 -4,0
Nustato, kiek srauto temperatūra bus įtakojama (sumažinta), jei kambario temperatūra yra aukštesnė
už pageidaujamą patalpos temperatūrą (P valdymo būdas).
-9,9: Patalpos temperatūra turi didelę įtaką.
0,0: Patalpos temperatūra neturi įtakos.
Įtaka min. (patalpos temperatūros apribojimas, min.) 3183
Nustatymų ribos Gamintojo nustatyta
0,0 ... 9,9 0,0
Nustato, kiek srauto temperatūra bus įtakojama (padidinta), jei kambario temperatūra yra žemesnė už
pageidaujamą patalpos temperatūrą (P valdymo būdas).
0,0: Patalpos temperatūra neturi įtakos.
9,9: Patalpos temperatūra turi didelę įtaką.
16 | © Danfoss | 2021.01
AQ188586469712lt-000801
Priežiūra
Grąžinamos T rib (grąžinamos temperatūros apribojimas) 4000
Reguliatorius automatiškai pakeičia pageidaujamą srauto temperatūrą, kad gautumėte
tinkamą grąžinamą temperatūrą, kai pastarosios reikšmė nukrenta žemiau ar pakyla
aukščiau nustatytos ribos.
Įtaka
‘Itaka min.’ > 0
‘T2 riba’
‘Itaka maks.’ > 0
Grąžinama temperatūra
‘Itaka maks.’ < 0
‘Itaka min.’ < 0
Šis apribojimas yra pagrįstas parametrų PI reguliavimu, kada parametras P (Įtaka) greitai
sureaguoja į nukrypimus, o parametras I (Integravimo laikas) sureaguoja lėčiau ir per
tam tikrą laiką pašalina nedideles paklaidas tarp pageidaujamos ir faktinės reikšmių.
Tai atliekama, keičiant pageidaujamą srauto temperatūrą.
Jei parametras ‘Įtaka’ yra per didelis ir / arba ‘Intgr. laik’ [Integravimo laikas] per žemas,
atsiranda rizika, kad valdymas bus nestabilus.
T2 riba (grąžinamos temperatūros apribojimas) 4030
Nustatymų ribos Gamintojo nustatyta
10 ... 110 °C 50 °C
Nustatykite savo sistemai priimtiną grąžinamą temperatūrą.
Nustatykite tinkamą grąžinamos temperatūros ribinę reikšmę.
Kai grąžinama temperatūra nukrenta žemiau arba pakyla aukščiau nustatytos reikšmės,
reguliatorius automatiškai taip pakeičia pageidaujamą srauto temperatūrą, kad būtų
galima gauti tinkamą grąžinamą temperatūrą. Įtakos reikšmė yra nustatoma eilutėse
4035 ir 4036.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 17
Priežiūra
Įtaka maks. (įtaka – maksimalus ribojimas) 4035
Nustatymų ribos Gamintojo nustatyta
-9,9 ... 9,9 -2 ,0
Nustato, kiek srauto temperatūra bus įtakojama, jei grąžinama temperatūra yra aukštesnė už
pageidaujamą ribos reikšmę ‘T2 riba’ (eilutė 4030) (P valdymo būdas).
Įtakos reikšmė didesnė už 0:
Pageidaujama srauto temperatūra yra padidinama, kai grąžinama temperatūra tampa
aukštesnė už nustatytą ribą.
Įtakos reikšmė žemesnė už 0:
Pageidaujama srauto temperatūra yra sumažinama, kai grąžinama temperatūra tampa
aukštesnė už nustatytą ribą.
Pavyzdys
Grąžinama riba yra aktyvi, jei temperatūra siekia virš 50 °C.
Įtakos reikšmė yra nustatyta į -2,0.
Faktinė grąžinama temperatūra yra 2 laipsniais per aukšta.
Rezultatas:
Pageidaujama srauto temperatūra yra pakeičiama -2,0 x 2 = -4,0 laipsniais.
Paprastai nustatymas eilutėje 4035 yra žemesnis už 0 rajono šildymo sistemose, kad būtų
išvengta pernelyg aukštos grąžinamos temperatūros.
Sistemose su šildymo katilais nustatymas eilutėje 4035 dažniausiai yra lygus 0 todėl, kad šiuo
atveju yra priimtina aukštesnė grąžinama temperatūra (taip pat žiūrėkite į eilutę 4036).
Įtaka min. (įtaka – minimalus ribojimas) 4036
Nustatymų ribos Gamintojo nustatyta
-9,9 ... 9,9 0,0
Nustato, kiek srauto temperatūra bus įtakojama, jei grąžinama temperatūra yra žemesnė už
pageidaujamą ribos reikšmę ‘T2 riba’ (eilutė 4030) (P valdymo būdas).
Įtakos reikšmė didesnė už 0:
Pageidaujama srauto temperatūra yra padidinama, kai grąžinama temperatūra tampa
žemesnė už nustatytą ribą.
Įtakos reikšmė žemesnė už 0:
Pageidaujama srauto temperatūra yra sumažinama, kai grąžinama temperatūra tampa
žemesnė už nustatytą ribą.
18 | © Danfoss | 2021.01
AQ188586469712lt-000801
Priežiūra
Pavyzdys
Grąžinama riba yra aktyvi, jei temperatūra yra žemiau 50 °C.
Įtakos reikšmė yra nustatyta -3,0.
Faktinė grąžinama temperatūra yra 2 laipsniais per žema.
Rezultatas:
Pageidaujama srauto temperatūra yra pakeičiama -3,0 x 2 = -6,0 laipsniais.
Paprastai nustatymas eilutėje 4036 yra lygus 0 rajono šildymo sistemose, kadangi šiuo atveju
yra priimtina žemesnė grąžinama temperatūra.
Sistemose su šildymo katilais nustatymas eilutėje 4036 dažniausiai bus aukštesnis už 0, kad
būtų išvengta per žemos grąžinamos temperatūros (taip pat žiūrėkite eilutę 4035).
Jei grįžtamojo srauto temperatūra naudojama tik kaip termometro funkcija, eilučių 4035 ir
4036 nustatymų reikšmės turi būti 0.0.
Intgr. laik (integravimo laiko konstanta) 4037
Nustatymų ribos Gamintojo nustatyta
OFF / 1 ... 50 s 25 s
Reguliuoja grąžinamos temperatūros prisitaikymo prie pageidaujamos grąžinamos temperatūros
greitį (I valdymo būdas).
OFF: Valdymo funkcijos neįtakoja parametras ‘Intgr. laik’.
1: Pageidaujama patalpos temperatūra yra pritaikoma greitai.
50: Pageidaujama patalpos temperatūra yra pritaikoma lėtai.
Pirmumas (grąžinamos temperatūros apribojimo pirmumas) 4085
Nustatymų ribos Gamintojo nustatyta
ON / OFF OFF
Pasirinkite, ar grąžinamos temperatūros apribojimas turėtų atmesti nustatytą minimalią srauto
temperatūros ‘Temp. min.’ reikšmę (eilutė 2177).
ON: Minimali srauto temperatūros riba yra atmetama.
OFF: Minimali srauto temperatūros riba nėra atmetama.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 19
Priežiūra
100%
Optimizuoti 5000
Auto mažint (automatinis sumažinimas) 5011
Nustatymų ribos Gamintojo nustatyta
OFF / -29 ... 10 °C -15 °C
Jei lauko temperatūra nukrenta žemiau, pastoviai sumažintos temperatūros parametras nebeturi
jokios įtakos.
-29 ... 10: Pastoviai sumažinta temperatūra priklauso nuo lauko temperatūros,
kai pastaroji viršija nustatytą ribinę reikšmę. Kuo žemesnė
lauko temperatūra, tuo mažiau sumažinama temperatūra. Kai
lauko temperatūra nukrenta žemiau nustatytos ribos, temperatūros
sumažinimas nutraukiamas.
OFF: Pastoviai sumažinta temperatūra nepriklauso nuo lauko
temperatūros.
Sumažinimas
0%
-20 -10-29 02010
Nustatymo eilutė 5011
Lauko
temperatūra °C
Didinti 5012
Nustatymų ribos Gamintojo nustatyta
OFF / 1 ... 99% OFF
Sutrumpina šildymo periodą, padidinant pageidaujamą srauto temperatūrą jūsų nustatyto procento
reikšme.
Nustatykite savo procentą, kuriuo pageidaujama srauto temperatūra būtų laikinai
padidinta.
Kad sutrumpintumėte šildymo periodą po pastoviai sumažinamos temperatūros
periodo, pageidaujamo srauto temperatūra gali būti laikinai padidinama (maks.
1 valandai). Optimizuojant šildymo forsavimas yra aktyvus per visą optimizavimo
laikotarpį (eilutė 5014).
Jei patalpos temperatūros jutiklis ar kambario valdiklis / nuotolinis valdiklis yra
prijungtas, šildymo forsavimas sustos, kai bus pasiekta reikiama patalpos temperatūra.
20 | © Danfoss | 2021.01
AQ188586469712lt-000801
Priežiūra
Mažinti (įšildymo laikas) 5013
Nustatymų ribos Gamintojo nustatyta
OFF / 1 ... 99 m OFF
Laikas, per kurį pageidaujama srauto temperatūra palaipsniui kyla, kad išvengtumėte šilumos tiekimo
perkrovų
Reguliatoriui nustatykite įšildymo laiką.
Temperatūra °C
Laikas (min.)
Nustatymo eilutė 5013
Siekiant palaipsniui išvengti maksimalios apkrovos tiekimo tinkle, srauto temperatūra
gali būti nustatyta tolygiam didėjimui po pastoviai sumažintos temperatūros laikotarpio.
Tai verčia vožtuvą palaipsniui atsidaryti.
Optimalus (optimizavimo laiko konstanta) 5014
Nustatymų ribos Gamintojo nustatyta
OFF / 10 ... 59 OFF
Optimizuoja komfor to temperatūros pradžios ir pabaigos laiką, kad būtų pasiektas didžiausias
komforto lygis, esant žemiausiam energijos suvartojimui. Kuo žemesnė lauko temperatūra, tuo
anksčiau įsijungs šildymas.
Sureguliuokite optimizavimo laiko konstantą.
Ši reikšmė susideda iš dviejų skaitmenų skaičiaus. Minėti du skaitmenys įgyja šias reikšmes:
Kairysis skaitmuo Pastato šilumos akumuliacija Sistemos tipas
1X Maža
2X Vidutinė
3X Didelė
4X Vidutinė
5X Didelė
AQ188586469712lt-000801 © Danfoss | 2021.01 | 21
Šildymo sistemos su
radiatoriais
Grindų šildymo
sistemos
Priežiūra
Dešinysis skaitmuo Skaičiuotina temperatūra Talpa
X0 -50 °C Didelis
X1 -45 °C •
• • •
X5 -25 °C Normalus
• • •
X9 -5 °C Mažas
OFF: Optimizavimo nėra. Šildymas prasideda ir baigiasi pagal grafiką nustatytu
laiku.
Skaičiuotina temperatūra:
Žemiausia lauko temperatūra (paprastai nustatoma sistemos projektuotojo pagal jūsų
šildymo sistemos projektą), kuriai esant šildymo sistema gali palaikyti projekte numatytą
patalpos temperatūrą.
Pavyzdys
Sistema yra su radiatoriais, o pastato šilumos akumuliacija yra vidutinė.
Kairysis skaitmuo lygus 2.
Nustatanti temperatūra yra -25 °C, o galingumas yra normalus.
Dešinysis skaitmuo lygus 5.
Rezultatas:
Nustatymas turi būti pakeičiamas į 25.
Funkciją ‘Optimalus’ galima panaudoti tik, jei ECL Comfort 110 reguliatorius turi įdiegtą ECA
110 laiko programą arba jis yra prijungtas prie ECA 61.
Pagrįsta (įvertinant patalpos arba lauko temperatūrą) 5020
Nustatymų ribos Gamintojo nustatyta
VIDUJE / LAUKE LAUKE
Optimizuotas pradžios ir sustabdymo laikas gali būti pagrįstas arba patalpos, arba lauko temperatūra.
VIDUJE: Optimizavimas pagrįstas patalpos temperatūra, jei ji matuojama.
LAUKE: Optimizavimas pagrįstas lauko temperatūra. Šį parametrą naudokite,
jei patalpos temperatūra nėra matuojama.
22 | © Danfoss | 2021.01
AQ188586469712lt-000801
Priežiūra
Pilnas išj (visiškas sustabdymas) 5021
Nustatymų ribos Gamintojo nustatyta
ON / OFF OFF
Nuspręskite, ar jūs norėsite visiško sistemos sustabdymo, esant pastovaus temperatūros mažinimo
laikotarpiui.
ON: Pageidaujama sistemos temperatūra yra pažeminama iki ‘Parengties
T’ [Laukimo parengtyje temp.] (eilutė 7093). ‘Temp. min.’ [Minimali
temperatūra] (eilutė 2177) yra atmetama.
Pageidaujama sistemos temp ° C
Parengties
temp.
OFF: Visiško sustabdymo nėra.
Laikas
Pageidaujama sistemos temp. ° C
Parengties
temp.
Laikas
S1 Tfiltras (lauko temperatūros filtras) 5081
Nustatymų ribos Gamintojo nustatyta
1 ... 200 100
Perskaičiuoja išmatuotą temperatūrą pagal nustatytą koeficientą.
1: Greitas (žema filtro konstanta)
200: Lėtas (aukšta filtro konstanta)
AQ188586469712lt-000801 © Danfoss | 2021.01 | 23
Priežiūra
18 °C

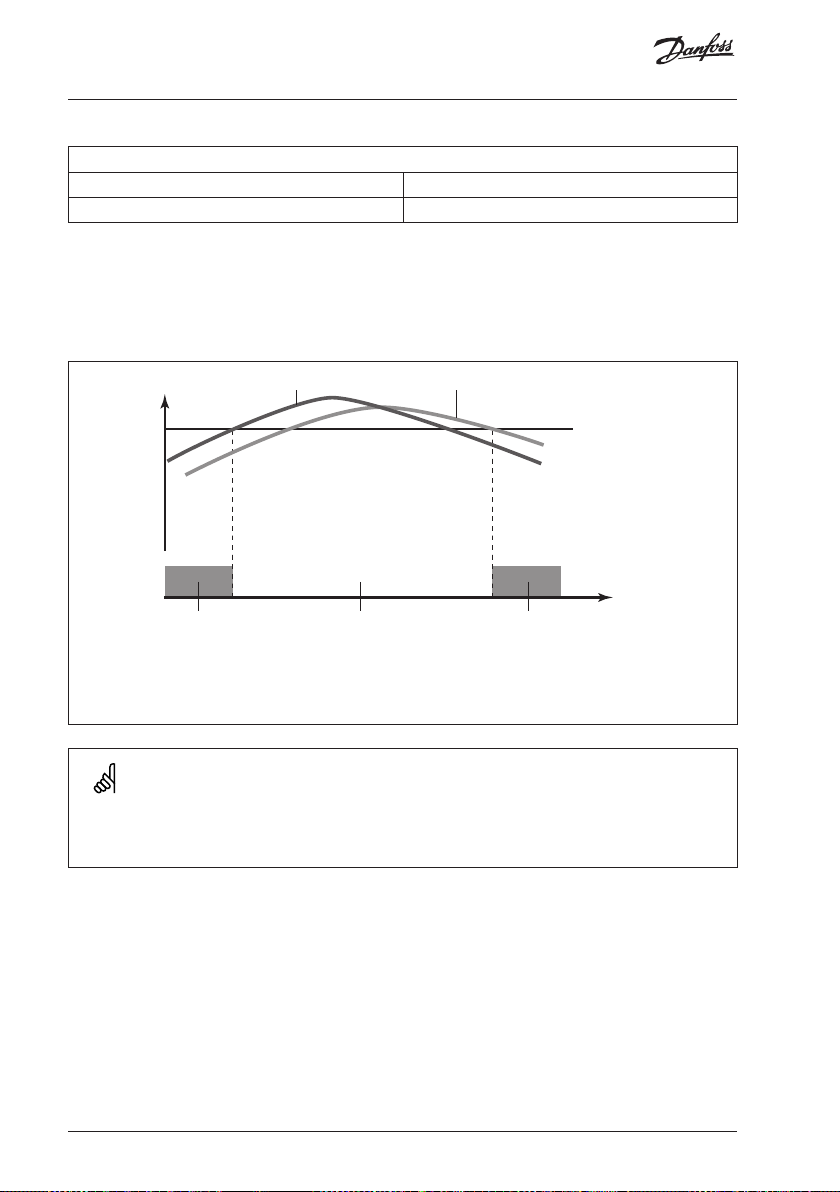

Išjungimas (šildymo išjungimo ribinė reikšmė) 5179
Nustatymų ribos Gamintojo nustatyta
OFF / 1 ... 50 °C 18 ° C
Nustatykite lauko temperatūros ribinę reikšmę, ties kuria šildymas išjungiamas.
Vožtuvas užsidarys ir maždaug po 3 min. cirkuliacinis šildymo sistemos siurblys
sustos. Eilutėje 2177 nustatytas parametras ‘Temp. min.’ [Minimali temperatūra]
bus ignoruojamas.
Temperatūra Faktinė lauko temp. Akumuliuota lauko temperatūra
Laikas
Šildymas Šildymas išjungtas Šildymas
Ši funkcija gali sutaupyti energiją, sustabdant šildymo sistemą, kai lauko temperatūra viršija
nustatytą ribą. Šildymo sistema vėl įsijungs ON, kai lauko temperatūra ir akumuliuota lauko
temperatūra taps žemesnė, nei nustatyta riba.
Šildymo išjungimas yra aktyvus tiktai tada, kai reguliatorius veikia režime AUTO
[automatinis] (grafiku nustatyta veika). Kai ribinė reikšmė yra nustatyta OFF [Išj.], šildymo
atjungimas neatliekamas.
24 | © Danfoss | 2021.01
AQ188586469712lt-000801
Priežiūra
Vald. param. (valdymo parametrai) 6000
M1 apasauga (variklio apsauga) 6174
Nustatymų ribos Gamintojo nustatyta
OFF / 10 ... 59 m OFF
Apsaugo reguliatorių nuo nestabilios temperatūros valdymo (rezultate ir nuo vykdomojo elemento
virpesių). Tai gali atsitikti, jei bus labai maža apkrova. Variklio apsauga pailgina visų susijusių
komponentų eksploatavimo trukmę.
OFF: Variklio apsauga neaktyvi.
10 ... 59:
Variklio apsauga suaktyvinama, praėjus nustatytam aktyvacijos vėlinimo
laikui.
Paprastai naudojama KV (buitinio karšto vandens) sistemose. Taip pat gali būti naudojama
šildymo sistemose su labai maža apkrova.
Xp (proporcinė juosta) 6184
Nustatymų ribos Gamintojo nustatyta
1 ... 250 K 80 K
Nustatykite proporcingumo diapazoną. Didesnė reikšmė sąlygoja stabilų, bet lėtą srauto
temperatūros reguliavimą.
Tn (integravimo laiko konstanta) 6185
Nustatymų ribos Gamintojo nustatyta
5 ... 999 s 30 s
Nustatykite aukštą integravimo laiko konstantą, kad gautumėte lėtą, bet stabilią reakciją
į nuokrypius. Žema integravimo laiko konstanta privers reguliatorių sureaguoti greičiau,
bet jo stabilumas bus mažesnis.
M1 eiga (vožtuvo su pavara eigos laikas) 6186
Nustatymų ribos Gamintojo nustatyta
5 ... 250 s 35 s
Parametras ‘M1 eiga’ tai laikas, per kurį reguliuojamas vožtuvas pasikeičia nuo pilnai
uždarytos padėties iki pilnai atidarytos. Parametrą ‘M1 eiga’ nustatykite pagal duotą
pavyzdį.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 25
Priežiūra
Kaip apskaičiuoti reguliuojamo vožtuvo su pavara eigos laiką.
Reguliuojamo vožtuvo su pavara eigos laikas apskaičiuojamas šiais metodais:
Balniniai vožtuvai
Veikimo laikas = Vožtuvo eiga (mm) x vykdančiojo elemento greičio (s/mm)
Pavyzdys: 5.0 mm x 15 s / mm = 75 s
Rotaciniai vožtuvai
Veikimo laikas = Pasisukimo kampas laipsniais x vykdančiojo elemento greičio (s / laips.)
Pavyzdys: 90 laips. X 2 s / laips. = 180 s
Nz (neutrali zona) 6187
Nustatymų ribos Gamintojo nustatyta
1 ... 9 K 3 K
Nustatykite jums priimtiną srauto temperatūros nuokrypį.
Nustatykite plačią neutralią zoną, jei jus tenkina dideli tiekiamo srauto temperatūros
svyravimai. Jeigu faktiška srauto temperatūra bus neutralios zonos ribose, reguliatorius
nepaleis veikti reguliuojamojo vožtuvo su pavara.
Neutrali zona yra simetriška norimai srauto temperatūros vertei, t.y. pusė vertės yra aukščiau,
o kita pusė – žemiau šios temperatūros.
26 | © Danfoss | 2021.01
AQ188586469712lt-000801
Priežiūra
Jeigu jūs norite tiksliai sureguliuoti PI parametrus, jūs galite pasinaudoti
šiuo metodu:
• Parametrą ‘Tn’ (integravimo laiko konstanta, eilutė 6185) - nustatykite jo maksimalią
reikšmę (999 s).
• Mažinkite parametro ‘Xp’ (proporcinė juosta, eilutė 6184) reikšmę tol, kol sistema pradės
svyruoti pastovia amplitude (gali tekti priverstinai sistemą įvesti į šį režimą, nustatant
ribinę reikšmę).

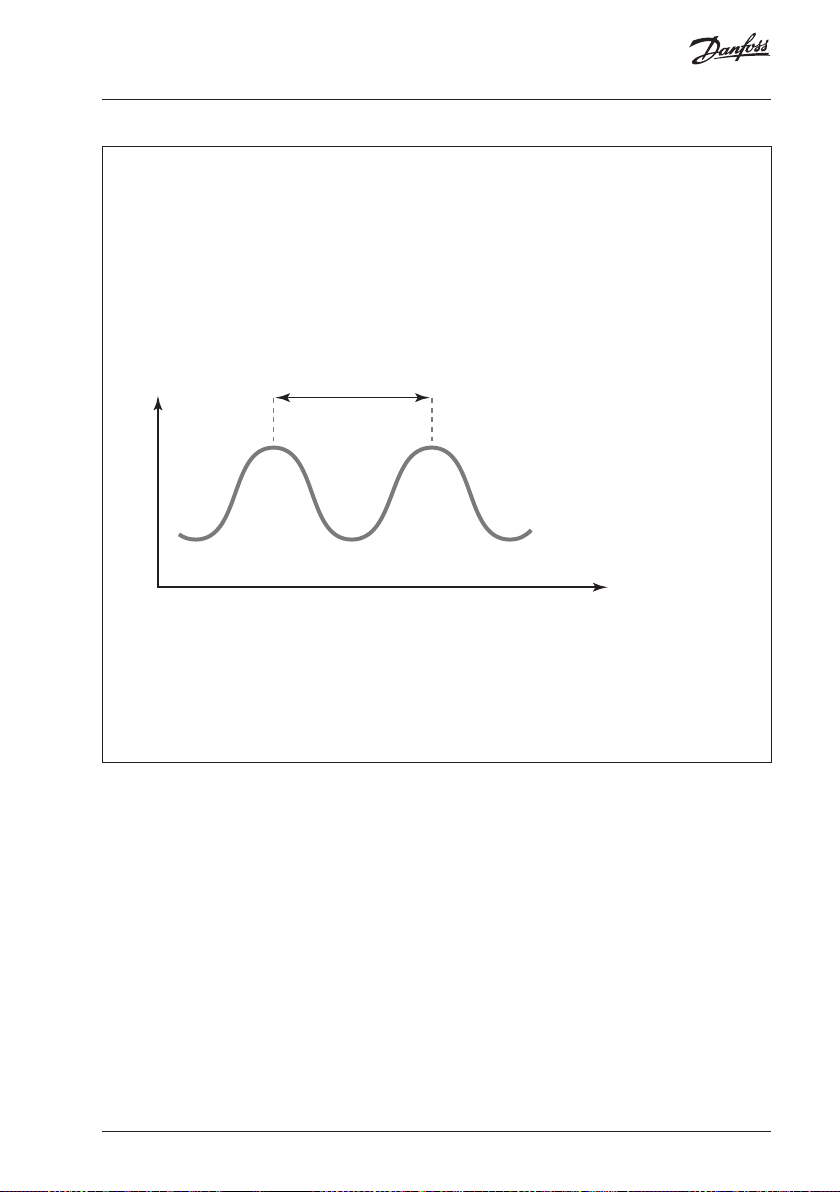

• Nustatykite kritinį laiko periodą registruojamos temperatūros kitimo kreivėje arba tam
naudokite chronometrą.
Temperatūra Kritinis laikotarpis
Laikas
Šis laiko periodas bus charakteringas sistemai, ir pagal jį jūs galite įvertinti šio laikotarpio
parametrų reikšmes.
‘Tn’ = 0,85 x kritinis laiko periodas
‘Xp’ = 2,2 x proporcingumo diapazono reikšmė kritinio laikotarpio metu.
Jeigu atrodo, kad reguliavimas vyksta per lėtai, jūs galite 10 % sumažinti proporcingumo
diapazono reikšmę.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 27
Priežiūra
Taikymas 7000
ECA adresas (kambario valdiklis / nuotolinis valdiklis) 7010
Nustatymų ribos Gamintojo nustatyta
OFF / A / B OFF
Nustato, koks bus palaikomas r yšys su kambario arba nuotoliniu valdikliu.
OFF: Patalpos temperatūros jutiklis (nėra kambario arba nuotolinio valdiklio.)
A: Nuotolinis valdiklis, ECA 61, kurio adresas A
B: Nuotolinis valdiklis, ECA 61, kurio adresas B
P1 mankšta (siurblio mankštinimas) 7022
Nustatymų ribos Gamintojo nustatyta
ON / OFF ON
Mankština siurblį, kad išvengtumėte blokavimo tuo metu, kai nereikalingas šildymas.
ON: Siurblys yra įjungiamas ON kas trečią dieną apie vidurdienį 1 minutei.
OFF: Siurblio mankštinimas neaktyvus.
M1 mankšta (vožtuvo mankštinimas) 7023
Nustatymų ribos Gamintojo nustatyta
ON / OFF OFF
Mankština vožtuvą,, kad išvengtumėte blokavimo tuo metu, kai nereikalingas šildymas.
ON: Vožtuvas gauna signalą atsidaryti ir užsidaryti kas trečią dieną apie vidurdienį.
OFF: Vožtuvo mankštinimas neaktyvus.
Pavara (reversinė pavara / terminė pavara) 7024
Nustatymų ribos Gamintojo nustatyta
PAVARA / TERM PAVARA
Parinkite pavaros tipą.
PAVARA: Reversinė pavara
TERM: Terminė pavara (Danfoss, tipas ABV)
Valdymo parametrai (eilutės 6174 – 6187) yra atmetami, jei pasirenkama terminė pavara
(ABV).
28 | © Danfoss | 2021.01
AQ188586469712lt-000801
Priežiūra
KV pirmumas (uždaras vožtuvas / normali veika) 7052
Nustatymų ribos Gamintojo nustatyta
ON / OFF OFF
Šildymo kontūras gali būti uždar ytas, kai reguliatorius veikia kaip pavaldus įrenginys, o karštą vandenį
ruošia valdantysis reguliatorius.
ON: Šildymo kontūro vožtuvas yra uždarytas* KV ruošiant valdančiajam
reguliatoriui.
* Pageidaujama srauto temperatūra yra nustatyta ties parametru ‘Parengties
T’ [Laukimo parengties temp.] (eilutė 7093).
OFF: Srauto temperatūros reguliavimas lieka nepakitęs KV ruošiant
valdančiajam reguliatoriui.
Nustatymai eilutėje 7052 privalo būti įvertinti, jei reguliatorius veikia kaip valdomas
elementas.
P1 šaltis T (apsauga nuo užšalimo) 7077
Nustatymų ribos Gamintojo nustatyta
OFF / -10 ... 20 °C 2 °C
Kai lauko temperatūra nukrinta žemiau nustatytos temperatūros ‘P1 saltis T’ [P1 šalčio T] reikšmės,
kad apsaugotų sistemą, reguliatorius automatiškai į jungia ON cirkuliacinį siurblį.
OFF: Apsauga nuo užšalimo neįjungta.
-10 ... 20:
Cirkuliacinis siurblys įjungiamas ON, kai lauko temperatūra yra
žemesnė už nustatytąją reikšmę.
Normaliomis eksploatacijos sąlygomis jūsų sistema nėra apsaugota nuo šalčio,
jei nustatymas yra žemiau 0 °C ar OFF [Išj.]. Užpildytoms vandeniu sistemoms
rekomenduojamas nustatymas ties 2 °C.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 29
Priežiūra
P1 karštis T (šilumos poreikis) 7078
Nustatymų ribos Gamintojo nustatyta
5 ... 40 °C 20 °C
Kai pageidaujama srauto temperatūra viršija nustatytą temperatūros ‘P1 karstis T’ reikšmę,
reguliatorius automatiškai į jungia ON cirkuliacinį siurblį, kad patenkintų šilumos poreikį.
5 ... 40: Cirkuliacinis siurblys yra įjungiamas ON virš nustatytos reikšmės.
Vožtuvas liks pilnai uždarytas tol, kol nebus įjungiamas siurblys.
Parengties T (laukimo parengtyje temperatūra) 7093
Nustatymų ribos Gamintojo nustatyta
5 ... 40 °C 10 °C
Nustatykite pageidaujamą srauto temperatūrą į parengties padėtį (pav. visiško sustojimo metu).
5 ... 40: Pageidaujama srauto temperatūra parengties sąlygomis.
Išor. (išorinis valdymas) 7141
Nustatymų ribos Gamintojo nustatyta
OFF / EKONOMIJA/ KOMFORTAS OFF
Pasirinkite režimą ‘Isor.’(Išorinis valdymas).
Išorinis valdymas gali būti įjungiamas temperatūros mažinimui arba komforto režimo
įjungimui. Valdiklis turi būti AUTO režime.
OFF: Reguliatoriaus darbas nekeičiamas.
EKO: Reguliatorius bus nustatytas pastovaus temperatūros mažinimo režime,
kai užtrumpinami gnybtai 11 ir 12.
KOMFORTAS:
Reguliatorius bus nustatytas komforto režime, kai užtrumpinami gnybtai
11 ir 12.
30 | © Danfoss | 2021.01
AQ188586469712lt-000801
Priežiūra
Lūžio taškas (šildymo kreivės lūžio taškas) 7162
Nustatymų ribos Gamintojo nustatyta
OFF / 30 ... 50 °C 40 °C
Pasirinkite temperatūros reikšmę, ties kuria laužiama šildymo kreivė.
OFF: Grindų šildymo sistemos.
30 ... 50: Sistemos su radiatoriais.
Min. laikas (minimalus pavaros variklio veikimo laikas) 7189
Nustatymų ribos Gamintojo nustatyta
2 ... 50 10
Minimalus impulso ilgis milisekundėmis, per kurį suaktyvinama reversinė pavara.
Nustatymas Reikšmė x 20 ms
2 40 ms
10 200 ms
50 1000 ms
Šis parametras turėtų būti išlaikomas toks, koks tik yra leidžiamas, kad vožtuvo su pavara
tarnavimo trukmė pailgėtų.
Vasaros laik (sezoninis laiko pakeitimas) 7198
Nustatymų ribos Gamintojo nustatyta
ON / OFF ON
Pasirinkite, ar jūs norėsite, kad vasaros / žiemos laiko nustatymas pasikeistų automatiškai ar rankiniu
būdu.
ON: Reguliatoriuje įstatytas laikrodis automatiškai pakeis laiką + viena valanda
arba – viena valanda, prasidėjus žiemos ar vasaros sezonui, nurodytomis
dienomis, kurios nustatytos Centrinei Europai.
OFF: Vasaros ir žiemos laiką jums reikės pakeisti rankiniu būdu, pasukant
laikrodį pirmyn arba atgal.
ECL adresas (valdančiojo / valdomojo adresas) 7199
Nustatymų ribos Gamintojo nustatyta
0 ... 15 15
Šis nustatymas taikomas, jei daugiau reguliatorių veikia toje pačioje ECL Comfor t sistemoje (prijungtas
per ECL BUS magistralę) ir /arba yra prijungti ECA moduliai.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 31
Priežiūra
0: Reguliatorius veikia kaip valdomas elementas. Valdomas įrenginys gauna
informaciją apie lauko temperatūrą (S1), sistemos laiką ir signalą apie KV
valdančiajame modulyje poreikį.
1 ... 9: Reguliatorius veikia kaip valdomas elementas. Valdomas įrenginys gauna
informaciją apie lauko temperatūrą (S1), sistemos laiką ir signalą apie
KV valdančiajame modulyje poreikį. Valdomasis elementas pasiunčia
informaciją apie pageidaujamą srauto temperatūrą į valdantįjį modulį.
10 ... 14: Nenaudojami.
15: Reguliatorius veikia kaip valdantysis modulis. Valdantysis modulis pasiunčia
informaciją apie išorės temperatūrą (S1) ir sistemos laiką. ECL BUS magistralė
yra aktyvi, o sujungtiems ECA moduliams yra tiekiamas elektros maitinimas.
ECL Comfort reguliatoriai yra prijungti per ECL BUS magistralę, kad būtų galima sudaryti
didesnę sistemą. Reguliatorius, kuris yra fiziškai prijungtas prie lauko temperatūros jutiklio, tampa valdančiuoju reguliatoriumi visai sistemai, o jo adresas privalo būti nustatytas
ties reikšme 15.
Kiekvienas valdomas reguliatorius privalo būti konfigūruojamas nuosavu adresu (1 ... 9).
Tačiau daugiau valdomųjų reguliatorių gali turėti adresą 0, jei jie tik gauna informacija
apie lauko temperatūrą ir sistemos laiką.
Tipas 7600
Nustatymų ribos Gamintojo nustatyta
116 / 130 130
Šį nustatymą naudokite, norint pakeisti taikymą arba atstaty ti gamyklos nustatymus.
116: Pastovi temperatūros kontrolė KV kontūre.
130: Šildymo sistemų ir sistemų su katilais šildymo valdymas, kompensuojant
oro sąlygas.
Pasirinkite pageidaujamą pritaikymo tipą.
5 s
Įjunkite pasirinktą pritaikymą.
Atstatyti gamyklos parametrai. Visi individualūs nustatymai bus ištrinti. Savo nustatymus
rekomenduojama užsirašyti skyriuje “Nustatymų apžvalga”, kad galėtumėte jais naudotis ateityje.
Jei šilumos punkto gamintojas valdiklį nustatė į P116 arba P130. Taikymo keisti negalima.
32 | © Danfoss | 2021.01
AQ188586469712lt-000801
Priežiūra
Aptarnavimas 8000
Kodas 8300
Informacija
087BXXXX
Info 8301
Informacija
ABBBCCWWYY
A = Techninė dalies įranga
BBB = Programinės dalies versija
CC = Taikymo versija
WW = Pagaminimo savaitė
YY = Gamybos metai
Jei dėl gaminio kyla kokių nors klausimų, prašome tiksliai nurodyti versijos numerį.
Pašvietimas (ekranėlio pašvietimas) 8310
Nustatymų ribos Gamintojo nustatyta
OFF / 1 ... 30 16
Galite reguliuoti ekranėlio ryškumą
OFF: Nėra pašvietimo.
1: Silpnas pašvietimas.
30: Stiprus pašvietimas.
Kontrastas (ekranėlio kontrastas) 8311
Nustatymų ribos Gamintojo nustatyta
0 ... 20 10
Galite reguliuoti ekranėlio kontrastą.
0: Didelis kontrastas
20: Mažas kontrastas
AQ188586469712lt-000801 © Danfoss | 2021.01 | 33
Priežiūra
Kalba 8315
Nustatymų ribos Gamintojo nustatyta
Daugelis English
Pasirinkite savo kalbą.
MOD adresas (MODBUS magistralės adresas) 8320
Nustatymų ribos Gamintojo nustatyta
0 ... 247 5
Nustatykite MODBUS magistralės adresą, jei jūsų reguliatorius prijungtas prie MODBUS tinklo.
MODBUS magistralės adresus nustatykite nurodyto parametrų intervalo ribose.
34 | © Danfoss | 2021.01
AQ188586469712lt-000801
Montavimas
Danfoss
87B787.10
Danfoss
87B788.10
Danfoss
87B789.10
ECL Comfort reguliatoriaus montavimas
Reguliatorių reikia montuoti šalia jūsų sistemos tokioje vietoje, kad būtų galima lengvai
prieiti. Montažui pasirinkite vieną iš trijų metodų:
• Montavimas ant sienos.
• Montavimas ant DIN juostos
• Montavimas skyde.
Varžtai ir tvirtinimo kamšteliai į prietaiso komplektą neįeina.
Montavimas ant sienos
Reguliatorių pritvirtinkite ant sienos su lygiu paviršiumi ir prijunkite visas elektros
jungtis.
Montavimas ant DIN juostos
Reguliatorių pritvirtinkite ant DIN juostos ir prijunkite visas elektros jungtis.
Montavimas skyde
Montavimo rinkinys: užsakymo Nr. 087B1249.
Skydo plokštė neturi būti storesnė negu 3 mm. Skydo plokštėje išpjaukite 93 x 139
mm angą. Reguliatorių įstatykite į išpjautą angą ir pritvirtinkite jį apkaba, uždedama
horizontaliai ant paties reguliatoriaus. Prijunkite visas elektros jungtis.
Detalesnės informacijos apie montavimą ieškokite montavimo vadove.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 35
Montavimas
Elektros sujungimai - 230 V a.c. [kintama srovė] – bendra apžvalga
* Papildomos jungtys, skirtos saugos termostatui.
Gybtas Aprašymas Maks.
apkrova
20 Maitinimo įtampa 230 V a.c. [kint. Įtampa] – neutralė (N)
21 Maitinimo įtampa 230 V a.c. [kint. Įtampa] – srovės laidas (L)
22 Papildomos jungtys saugos termostatui
23 Papildomos jungtys saugos termostatui
24 M1 Vožtuvo su pavara atidarymas, arba termoelementas (ABV) 15 VA
25 M1 Vožtuvo su pavara uždarymas 15 VA
26 M1 Vožtuvo su pavara neutralė
27 P1 Cirkuliacinis siurblys - neutralė
28 P1 Cirkuliacinis siurblys - srovės laidas (relė R1) 4 (2) A
29 Nenaudokite
30 Nenaudokite
Laido skersmuo: 0,5 – 1,5 mm2
Neteisingas sujungimas gali sugadinti TRIAC tiristorių išvestis.
36 | © Danfoss | 2021.01
AQ188586469712lt-000801
Montavimas
Elektros sujungimai - 24 V a.c. [kintama srovė] – bendra apžvalga
* Papildomos jungtys, skirtos saugos termostatui.
Gybtas Aprašymas Maks.
apkrova
20 Maitinimo įtampa 230 V a.c. [kint. Įtampa] – A1
21 Maitinimo įtampa 230 V a.c. [kint. Įtampa] – A2
22 Papildomos jungtys saugos termostatui
23 Papildomos jungtys saugos termostatui
24 M1 Vožtuvo su pavara atidarymas, arba termoelementas (ABV) 15 VA
25 M1 Vožtuvo su pavara uždarymas 15 VA
26 M1 Vožtuvo su pavara neutralė
27 Nenaudokite
28 Nenaudokite
29 P1 Cirkuliacinio siurblio fazės jungtis (relė R2)
30 P1 Relė R2 4 (2) A
Laido skersmuo: 0,5 – 1,5 mm2
Neteisingas sujungimas gali sugadinti TRIAC tiristorių išvestis.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 37
Montavimas
Temperatūros jutiklių prijungimas ir ECL BUS magistralė
Gybtas Aprašymas Tipas (rekomendacija)
1 ir 2 S1 Lauko temperatūros jutiklis ESMT
3 ir 4 S3 Srauto temperatūros jutiklis ESM-11 / ESMC / ESMU
5 ir 6 S4 Grąžinamos temperatūros jutiklis ESM-11 / ESMC / ESMU
7 ir 8 S2 Patalpos temperatūros jutiklis E SM-10
8 ir 9 ECL BUS magistralė, pulto kambaryje /
nuotolinio valdymo pulto jungtys
10 Nenaudokite
11 ir 12 Išoriniam perreguliavimui
ECA 61
Laido skerspjūvis jutiklių prijungimui: 0,4 - 0,75 mm
2
Bendras kabelio ilgis: Maks. 125 m (visiems jutikliams, įskaitant ir ECL BUS magistralę)
Jeigu laidai ilgesni negu 125 m, tai gali būti ECL jautrumo elektromagnetiniams trikdžiams
priežastimi (EMC).
38 | © Danfoss | 2021.01
AQ188586469712lt-000801
Montavimas
Kaip nustatyti jūsų sistemos tipą
ECL Comfort reguliatorius - tai universalus reguliatorius, kurį galima pritaikyti įvairiose
sistemose. Naudojantis parodytomis standartinėmis sistemomis, yra galimybė sukonfigūruoti papildomas sistemas.
Šiame skyriuje atvaizduotos dažniausiai naudojamos šildymo sistemos. Jeigu jūsų
sistema nėra visiškai tokia pat, kaip žemiau parodytos, susiraskite diagramą, kuri bus
panašiausia į jūsų sistemą, ir į ją įveskite jums reikalingus pakeitimus
Šildymo sistema 1: Centralizuotas šildymas su radiatoriais
Šildymo sistema 2: Šildymo kontūras su katilais
Danfoss
87H2161.10
AQ188586469712lt-000801 © Danfoss | 2021.01 | 39
Montavimas
Šildymo sistema 3:
Šildymo kontūras su katilais
40 | © Danfoss | 2021.01
AQ188586469712lt-000801
Montavimas
hh:mm
Pritaikant ECL Comfort 110 reguliatorių
Įjungus reguliatorių pirmąjį kartą, įrenginys jūsų paprašys pasirinkti kalbą (iš anksto
nustatyta kalba yra anglų)
Language
English
Pasirinkite savo kalbą.
Patvirtinkite ir pereikite į kitą meniu punktą.
Pasirinkus kalbą, reguliatorius paprašys nustatyti datą ir laiką.
Data - laikas
dd-mm-yy
Nustatykite dieną (dd), mėnesį (mm), metus (yy), valandą (hh) ir minutes (mm).
Pakeiskite reikšmes.
Patvirtinkite pasirinktas laiko ir datos reikšmes.
Pasirinkus kalbą, nustačius datą ir laiką, reguliatorius paprašys pasirinkti pritaikymo tipą.
Taikymas
Tipas ???
Pasirinkite pritaikymo tipą.
2 s
Paleiskite pasirinktą taikymo versiją.
Pereikite į dalį ‘Priežiūra’, kad galėtumėte toliau vykdyti reguliatoriaus parametrų
nustatymą.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 41
Montavimas
Rankinis valdymas
Pasirinkite valdymo režimą.
Rez. KOMFORTO<
Antradienis
5 s
Pereikite į rankinį režimą.
Maišymo vožtuvas M1 atsidaro (
Maišymo vožtuvas M1 užsidaro ( )
Siurblys P1 yra įjungtas [ON] ( )
Siurblys P1 yra išjungtas [OFF] (
)
Rankinis rezimas
Voztuvas STOP
Rankinis rezimas
)
Siurblys1 ON
Pasirinkite valdymo režimą.
Rez. RANKINIS<
Antradienis
Rankinis režimas turėtų būti naudojamas tik priežiūros tikslams. Rankiniame režime visos
valdymo ir saugos funkcijos yra neaktyvios!
42 | © Danfoss | 2021.01
AQ188586469712lt-000801
Montavimas
Temperatūros jutiklių išdėstymas
Svarbu, kad temperatūros jutikliai būtų sumontuoti reikiamoje jūsų sistemos vietoje.
Žemiau paminėti temperatūros jutikliai naudojami ECL Comfort serijose, ir ne visi bus
naudojami jūsų sistemoje!
Lauko temperatūros jutiklis (ESMT)
Lauko temperatūros jutiklis turėtų būti montuojamas toje pastato pusėje, kur bus
mažesnė tikimybė, kad jį veiks tiesioginė saulės šviesa. Jis neturėtų būti montuojamas
šalia durų,langų ir oro ventiliacijos angų.
Srauto temperatūros jutikliai (ESMU, ESM-11 ar ESMC tipai)
Jutiklį montuokite maks. 15 cm nuo maišymo taško. Sistemose su šilumokaičiais Danfoss
rekomenduoja, kad ESMU tipo jutikliai turėtų būti įstatyti šildytojo srauto išvestyje.
Įsitikinkite, kad vamzdžio paviršius, kur sumontuotas jutiklis, yra švarus.
Grąžinamo srauto temperatūros jutikliai (ESMU, ESM-11 ar ESMC tipai)
Grįžtančios temperatūros jutiklis turi būti sumontuojamas į / ant grąžinamo vandens
vamzdyno.
Kambario temperatūros jutiklis ESM-10 arba ECA 61 nuotolinis valdiklis
Kambario temperatūros daviklį reikia montuoti tame kambaryje, kurio temperatūrą
reikia reguliuoti. Nemontuokite jo ant išorinių sienų, šalia radiatorių, langų ar durų.
KV temperatūros jutiklis (ESMU ar ESMB-12)
KV temperatūros jutiklis turi būti montuojamas taip, kaip nurodyta gamintojo
instrukcijoje.
Šildymo katilo temperatūros jutiklis (ESMU, ESM-11 ar ESMC )
Temperatūros jutiklis turi būti montuojamas taip , kaip nurodyta gamintojo instrukcijoje.
Srauto / oro kanalo temperatūros jutiklis (ESM-11, ESMB-12, ESMC ar ESMU tipo)
Temperatūros jutiklis turi būti montuojamas taip, kad jis matuotų reikiamą temperatūrą
Paviršiaus temperatūros jutiklis (ESMB-12)
Temperatūros jutiklis turi būti montuojamas grindų paviršiuje.
Galioja jutikliui ESM-11. Pritvirtinus jutiklio nebejudinkite, kad nesugadintumėte jutiklio
elemento.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 43
Montavimas
Kambario valdiklio / nuotolinio valdiklio prijungimas
* Prijunkite ECL gnybtą 9 prie 1, o gnybtą 8 - prie 2
Jutikliai ECA 61 aktyvinami nustatymų eilutėje 7010.
Jutikliai ECA 61 maitinimas patiekimas ECL BUS magistrale, o tai reiškia, kad magistralė privalo
būti aktyvi.
BUS taps aktyvi, kai nustatysite valdiklio adresą ties reikšme15 (eilutė 7199).
44 | © Danfoss | 2021.01
AQ188586469712lt-000801
Kontrolinių veiksmų sąrašas, elektriniai sujungimai
Ar ECL Comfort paruoštas darbui?
Patikrinkite, ar teisingai prijungti maitinimo įtampos laidai prie gnybtų 21
(Fazės) ir 20 (Neutralė).
Patikrinkite, kad visų reikalingi moduliai (varomoji pavara, siurblys, ir kt.) būtų
prijungti prie teisingų gnybtų.
Patikrinkite, kad visi jutikliai būtų prijungti prie teisingų gnybtų.
Įjunkite maitinimo įtampą.
Pasirinkite rankinį reguliatoriaus darbo režimą.
Patikrinkite, kad rankiniame režime vožtuvai atsidarytų ir užsidarytų, o visi
reikalingi reguliuojami moduliai (siurbliai ir kiti) įsijungtų ir išsijungtų.
Patikrinkite, kad rodomos ekranėlyje temperatūros faktiškai atitiktų reikiamus
jutiklius.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 45
Dažnai užduodami klausimai
Jei laikas ekrane atsilieka viena valanda nuo tikrojo laiko?
Žiūrėkite eilutėje 7198, kaip nustatyti taupymo režimo pakeitimą, pasikeitus žiemos
vasaros laikui.
Jei rodomas laikas neteisingas laikas?
Jei maitinimo įtampos tiekimas buvo nutrūkęs ilgiau, nei 36 valandas, reguliatoriaus
laikrodis galėjo persikrauti. Nustatykite laiką ir datą. Žiūrėkite į eilutę 1000.
Ką reiškia simbolis ?
Srauto temperatūra yra įtakojama kambario temperatūros apribojimo, Grąžinamos
temperatūros apribojimo, forsavimo, šilumos kreivės nuolydžio, šildymo išjungimo, KV
pirmumo ir t.t.
Jei kambario temperatūra per žema?
Patikrinkite, kad radiatoriai su termostatais neviršija nustatytos kambario temperatūros.
Jei jūs vis tik negalite pasiekti pageidaujamos kambario temperatūros, reguliuojant
radiatorių termostatus, tai reiškia, kad srauto temperatūra yra per žema. Padidinkite
pageidaujamą srauto temperatūrą (eilutė 3000). Jei ir tai nepadės, suderinkite šilumos
kreivę / pageidaujamą temperatūrą (eilutė 2000).
Jei kambario temperatūra per aukšta šilumos mažinimo laikotarpiu?
Įsitikinkite, ar minimalus srauto temperatūros apribojimas nėra per aukštas. Žiūrėkite
eilutę 2177.
Jei temperatūra nestabili?
• Patikrinkite, ar teisingai prijungtas temperatūros jutiklis ir ar jis sumontuotas tinkamoje
vietoje.
• Jei reguliatorius gauna kambario temperatūros signalą (eilutė 3000), patikrinkite, kad
Įtaka nebūtų per stipri.
• Sureguliuokite valdymo parametrų reikšmes (eilutė 6000).
Jei reguliatorius neveikia ir reguliuojantis vožtuvas uždarytas?
• Patikrinkite, ar srauto temperatūros jutiklis matuoja teisingai, žiūrėkite skyrių
“Naudojimas kasdien”.
• Patikrinkite kitų matuojamų temperatūrų įtaką ( ).
Kaip atstatyti gamyklos nustatymus?
Žiūrėkite eilutę 7600.
Ką reiškia P ir PI valdymas?
P valdymas: Proporcinis reguliavimas.
Naudojant P valdymą, reguliatorius pakeis srauto temperatūrą proporcingai skirtumui
tarp pageidaujamos ir faktinės temperatūros, pav. kambario temperatūros.
P valdymas visada turės nuokrypį nuo nustatytos reikšmės, kuris niekur neišnyks, laikui
bėgant.
46 | © Danfoss | 2021.01
AQ188586469712lt-000801
Terminai
PI valdymas: Proporcinis ir Integralinis reguliavimas.
PI valdymas atlieka tą patį, kaip ir P valdymas, bet laikui bėgant nuokrypis išnyksta.
Ilgas ‘Intgr. laik’ užtikrins lėtą, bet stabilų valdymą, o trumpas ‘Intgr. laik’ sistemai suteiks
greitą valdymą, bet sukels virpesių riziką.
Komforto palaikymas
Normali sistemos temperatūra, reguliuojama pagal grafiką. Siekiant palaikyti norimą
kambario temperatūrą šildymo metu, srauto temperatūra sistemoje bus aukštesnė.
Siekiant palaikyti norimą kambario temperatūrą šaldymo metu, srauto temperatūra
sistemoje bus žemesnė.
Komforto temperatūra
Temperatūra, kuri yra palaikoma šildymo ir rajono šildymo sistemose komforto
laikotarpiais.
Pageidaujama srauto temperatūra
Tai reguliatoriumi apskaičiuota temperatūra, remiantis lauko temperatūra ir patalpos ir/
arba Grąžinamos temperatūros įtaka. Ši temperatūra reguliavimo metu naudojama, kaip
atskaitos reikšmė.
Pageidaujama kambario temperatūra
Tai nustatyta temperatūros, kurią norima palaikyti kambaryje, reikšmė. Ši temperatūra
gali būti kontroliuojama ECL Comfort reguliatoriumi tik tuo atveju, jeigu patalpoje yra
sumontuotas kambario temperatūros jutiklis. Jeigu jutiklio nėra, tai nustatyta norima
temperatūra vis dar įtakos srauto temperatūrą. Abiem atvejais dažniausiai patalpos
temperatūra kiekviename kambaryje bus reguliuojama radiatorių termostatų / vožtuvų
pagalba.
Pageidaujama temperatūra
Temperatūra pagrįsta nustatymu arba apskaičiuojama pačiu reguliatoriumi.
KV grandinė
Kontūras, skirtas vandens buitinėms reikmėms šildymui (KV).
Gamintojo nustatymai
Tai nustatymai, kurie yra išsaugoti reguliatoriuje tam, kad supaprastintų valdiklio
parametrų nustatymą pirmąjį kartą.
Srauto / KV temperatūra
Bet kuriuo metu išmatuota srauto temperatūra.
Šildymo kontūras
Patalpos / pastato šildymo kontūras.
Šildymo kreivė
Kreivė, kuri parodo ryšį tarp tikrosios lauko temperatūros ir pageidaujamos srauto
temperatūros.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 47
Terminai
Ribinė temperatūra
Temperatūra, kurį daro įtaką norimai srauto / balanso temperatūrai.
Pt 1000 jutiklis
Visi temperatūros jutikliai, naudojami su ECL COMFORT reguliatoriais, yra Pt 1000 tipo. Jo
varža, esant 0 °C, yra lygi 1000 omų, ir keičiasi 3,9 omo/°C.
Optimizavimas
Reguliatorius optimizuoja temperatūros perjungimo pradžios / sustabdymo laiką pagal
grafiką numatytais intervalais. Kad komforto temperatūra būtų pasiekta per numatytą laiką,
reguliatorius automatiškai pagal lauko temperatūrą apskaičiuoja, kada pradėti temperatūros
perjungimą, ir kada jį užbaigti. Kuo žemesnė lauko temperatūra, tuo anksčiau prasideda persijungimas. Optimizavimo periodo metu mirksi komforto / temperatūros mažinimo simbolis.
Grąžinama temperatūra
Temperatūra, išmatuota grąžinimo vamzdyne, gali įtakoti pageidaujamą srauto
temperatūrą.
Kambario temperatūros jutiklis
Jutiklis, sumontuotas kambaryje (kontrolinėje patalpoje, paprastai svetainėje), kurio
temperatūrą reikia kontroliuoti.
Kambario temperatūra
Temperatūra, išmatuota kambario jutikliu, pultu, esančiu kambaryje arba nuotoliniu pultu.
Ją tiesiogiai galima kontroliuoti tik tuo atveju, jeigu yra matuojama patalpos temperatūra.
Norima srauto temperatūra priklausys nuo kambario temperatūros.
Kasdieninis planas
Skirtingų laikotarpių planas su komforto ir pastoviai mažinamos temperatūros režimais.
Jis gali būti atskirai užprogramuotas kiekvienai savaitės dienai ir dienos bėgyje turi
nustatytus 2 komforto periodus.
Pastoviai mažinama temperatūra
Temperatūra, kuri palaikoma šildymo arba karšto vandens [KV] kontūre ekonomijos
laikotarpiu.
Laiko skalė
Laiko skalė rodo nustatytus laiko intervalus su komforto periodais.
Lauko sąlygų kompensacija
Srauto temperatūros reguliavimas remiasi lauko temperatūra. Toks šildymo kontrolės
metodas yra susijęs su paties vartotojo nustatyta šilumos kreive.
Šie terminai taikomi Comfort 110 gaminių serijai. Dėl tos priežasties jūs galite sutikti
terminus, kurie nėra paminėti šiame vadove.
48 | © Danfoss | 2021.01
AQ188586469712lt-000801
AQ188586469712lt-000801 © Danfoss | 2021.01 | 49
50 | © Danfoss | 2021.01
AQ188586469712lt-000801
Utilizavimo pranešimas
Simbolis ant gaminio nurodo, kad jo negalima utilizuoti kaip buitinių
atliekų.
Jis turi būti perduotas pagal galiojančią grąžinimo procedūrą, taikomą
elektros ir elektronikos įrangos perdirbimui.
• Utilizuokite gaminį šiam tikslui skirtais būdais.
• Laikykitės vietinių ir šiuo metų galiojančių teisės aktų ir reglamentų.
AQ188586469712lt-000801 © Danfoss | 2021.01 | 51
!
52 | © Danfoss | DHS-SMDT/DK | 2021.01
*087R9813*
AQ188586469712lt-000801
Loading...
