Adatlap
ECL Comfort 110
230 V ~ és 24 V ~
Leírás és alkalmazás
ECL Comfort 110
Az ECL Comfort 110 egy univerzális 1-körös
lyozó távfûtésû hõközpontokhoz, távfûtésû
szerekhez ill. kazános rendszerekhez
történõhasználatra.
Ez a termék egy elektronikus szabályozó:-
• idõjárásfüggõ elõremenõ
hõmérsékletszabályozáshoz (fûtés),
• állandó hőmérsékletű szabályozás
(például használati melegvíz, HMV)
• állandó hőmérsékletű szabályozás
(HMV igénytől függően)
Fűtési alkalmazásokban az ECL Comfort 110
integrálható a Danfoss Link™ megoldással a DLG
kommunikációs felületen keresztül egycsaládos
alkalmazásokban való használatra.
A szabályozót könnyû felszerelésre tervez tük: egy
kábel, egy csatlakozó.
szabá-
rend-
Az ECL Comfort 110 egyedi tervezésű,
háttérvilágítású kijelzővel van felszerelve.
A gyors áttekintés érdekében a kijelzőn a mérési
eredmények grafikus szimbólumokon, valamint
különféle nyelveken olvasható szövegeken
alapulnak.
A szabályozó a motoros szavályozó szelepheztriak
kimenetekkel, a szivattyú vezérléséhez pedigrelé
kimenetekkel rendelkezik.
Maximum 4 hõmérséklet érzékelõ (Pt 1000 típusú)
köthetõ be, és egy bemenet rendelkezésre áll
afelülíráshoz. Szobai vezérlõóra vagy távirányító
(ECA 60 / 61) is csatlakoztatható.
Az ECL Comfort 110 szabályozó használható fő
vagy követő szabályozóként az ECL 100, ECL 110,
ECL 200, ECL 300 és az ECL 301 rendszerben.
A szabályozó elõ van készítve fali szereléshez,
DINsínre helyezésre ill. kapcsolótáblába építésre.
Az ECL Comfort 110 a Danfoss állítóműveg
meghatározott tartományával képes együtt
működni.
© Danfoss | 2018.09
VD.KT.C11.47 | 1
Adatlap ECL Comfort 110
Rendelés Szabályozó egységek
Típus Megnevezés Rendelési szám
ECL Comfort 110 Univerzális egység - 230 V váltóáramra Alapelem mellékelve 0 87B12 61
ECL Comfort 110 Univerzális egység - 24 V váltóáramra Alapelem mellékelve 08 7B1251
ECL Comfort 110 heti
időtáblával
ECL Comfort 110 heti
időtáblával
Szer. készlet
kapcsolótáblára
Szakirodalom
Típus Megnevezés Rendelési szám
Haszn. utasítás, alk. 116 Felhasználói útmutató és rövid ismertető (angol) 087B 8151
Haszn. utasítás, alk. 130 Felhasználói útmutató és rövid ismertető (angol) 087B 8152
A többi nyelvi változat megtalálható webhelyünkön.
Látogasson el a http://www.danfoss.com címre.
A „Service and support” menüben keressen rá az „ECL 110” kifejezésre, majd válassza a következő
lehetőségeket: Documentation > Documents > Heating > az Ön nyelve.
Univerzális egység - 230 V váltóáramra Alapelem mellékelve 087B1262
Univerzális egység - 24 V váltóáramra Alapelem mellékelve 08 7B1252
ECL Comfort 110 szabályozóhoz 08 7B1249
Felhasználói útmutató és rövid ismertető (dán) 087B 8153
Felhasználói útmutató és rövid ismertető (svéd) 087B 8155
Felhasználói útmutató és rövid ismertető (dán) 087B 8154
Felhasználói útmutató és rövid ismertető (svéd) 087B 8156
Pt 1000 hõmérséklet érzékelõk
Típus Megnevezés Rendelési szám
ESMT Külsõ hõmérséklet érzékelõ 08 4N1012
ESM-10 Szobahõmérséklet érzékelõ 087 B116 4
ESM -11 Felületi hõmérséklet érzékelõ 087 B116 5
ES MB-12 Univerzális érzékelõ 087 B118 4
ESMC Felületi hõmérséklet érzékelõ 2m kábellel 087N0011
ESMU -100 Merûlõ ér zékelõ, 100 mm, vörösréz 087 B118 0
ESM U-250 Merûlõ érzékelõ, 250 mm, vörösréz 0 87B 1181
ESMU -100 Merûlõ ér zékelõ, 100 mm, rozsdamentes acél 087 B118 2
ESM U-250 Merûlõ érzékelõ, 250 mm, rozsdamentes acél 087 B118 3
Tartozékok, ECL 110 vonatkozásúak
Típus Megnevezés Rendelési szám
EC A 11 0* Heti időtábla az ECL Comfort 110 (chipkártya) sz ámára 08 7B124 8
DLG** Interfész az energiaellátással az ECL 110
*
Az ECA 110 kiegészítésként szolgál a heti időtábla
nélküli ECL Comfort 110 változatokhoz, pl. a 087B1261
rendszer integrációjához és a Danfoss Link™-hez. Szerelési
útmutató / utasítások mellékelve a termékhez.
**
A Danfoss Link™ rendszer CC panelje legyen Mk III v.
3.2.0 vagy újabb.
087H3241
és a 087B1251 kódszámúakhoz (lásd az 1. oldalt). Az ECA
110 révén lehetségessé válik egyéni időtáblák beállítása a
rendszer indítására és leállítására vonatkozóan, ezáltal
optimalizálva az energiafelhasználást.
Tartozékok, kapcsolódó hőmérséklet érzékelő
Csomag Merülőcső, rozsdamentes acél 100 mm, - ESMU-100, Cu (087B1180)-hoz 087 B119 0
Csomag Merülőcső, rozsdamentes acél 250 mm, - ESMU-250, Cu (087B1181) -hoz 087 B1191
Csomag Merülőcső, rozsdamentes acél 100 mm, az ESMB-12-höz, (087B1184) 087 B1192
Csomag Merülőcső, rozsdamentes acél 250 mm, az ESMB-12-höz, (087B1184) 087B1193
2 | © Danfoss | 2018.09
VD.KT.C11.47
Adatlap ECL Comfort 110
Használati melegvíz készítés
(HMV)
(Alkalmazás 116)
Alkalmazás 116, 1. példa
Állandó HMV hõmérsékletre szabályozás - hõcserélõs rendszer
Alapelvek
Alkalmazás 116, 2. példa:
Állandó HMV hõmérsékletre szabályozás - hõcserélõs
vagy tárolótartályos rendszer
Jellemzõen az elõremenõ hõmérséklet az
elõírtelõremenõ hõmérséklet szerint kerül állításra.
• A HMV hõmérséklet állítása
A motoros szabályozó szelep fokozatosan
nyit,
ha a mért elõremenõ HMV hõmérséklet
alacso-
nyabb, mint az elõírt érték, és zár az
ellenkezõesetben.
• Visszatérõ hõmérséklet korlátozás
A visszatérõ hõmérséklet a távfûtéshez nem
lehettúl magas. Ha magas, akkor az elõírt
elõremenõ hõmé rsékletet a szabályozó állíthatja
(jellemzõenegy kisebb értékre), ami a motoros
szabályozószel ep fokozatos zárását eredményezi
Kazános hõellátó rendszernél a visszatérõ
hõmér-séklet nem lehet túl alacsony (a fenti
állítási eljárás érvényes).
• Cirkulációs szivattyú vezérlés
A cirkulációs szivat tyú BE van kapcsolva, amikor
azelõírt HMV hõmérséklet nagyobb, mint a
használó által meghatározott érték (gyári
beállítás: 20 °C).
Danfoss
87H2156.10
.
VD.KT.C11.47
S3
M1
S2
S4
FS
HMV hőmérséklet szabályozás HMV igény alapján, érzékelve az FS áramláskapcsolóval.
© Danfoss | 2018.09 | 3
Adatlap ECL Comfort 110
Alapelvek
Az előírt HMV hőmérséklet, például 55 °C-ot,
szabályozott marad mindaddig, amíg az FS
áramláskapcsoló áramlást érzékel.
Az S2-nél fellépő hőmérséklet módosítja a
beállított az arányos erősítést (Xp), hogy stabil
szabályozást érjen el különböző betáplálási
hőmérsékleteknél.
Kulcsfunkciók Elõremenõ hõmérséklet szabályozás
• Visszatérõ hõmérséklet korlátozás
A szabályozó automatikusan módosítja az
előírt előremenő hőmérsékletet, hogy
elfogadható visszatérő hőmérsékletet érjen
el, amikor a visszatérő hőmérséklet a
beállított
hőmérséklet
érték alá vagy fölé kerül. A visszatérő
hatásos tényezője az ECL 110-ben
van beállítva.
Optimalizálás
• Automatikus beállítás
Funkió az arányosság (Xp), és az integrá-ciós
idõállandó (Tn) automatikus beállításához.
Fûtés
(Alkalmazás 130)
Ha nincs HMV vízátfolyás érzékelés, az ECL 110
képes fenntartani egy minimális betáplálási
hőmérsékletet S2-nél.
A HMV cirkulációs hőmérséklet, például 55 °C,
fenntartható.
Biztonsági funkciók
• Fagyvédelem
Amikor az elõremenõ hõmérséklet a
használóáltal beállított érték (gyári beállítás:
10 °C) alá esik, a cirkulációs szivattyút a
szabályozó auto- matikusan bekapcsolja.
• Motorvédelem
A szabályozó megakadályozza az instabil
hõ-mérséklet szabályozást, ami a mozgató
hoszabbélettartamát eredményezi.
• Szivattyú járatás
Szivattyú járatás a hõigényen kívüli
idõszakbana szivattyú leragadás elkerülésére.
Példák: Alkalmazás 130
Fûtõkör hõcserélõvel
4 | © Danfoss | 2018.09
Kazános fûtõkör
VD.KT.C11.47
Adatlap ECL Comfort 110
Alapelvek
Hõcserélõs vagy hõcserélõ nélküli
fûtõkörökszabályozása,- kazános fûtõkörök esetére
is
Általában az előremenő hőmérsékletet a
szabályozó
az előírt szobahőmérséklet szerint
állítja. Az előírt szobahőmérséklet (Komfort és
Takarék) a heti időtábla alapján határozható
meg.
• Az elõremenõ hõmérséklet állítása
Az ECL Comfort szabályozó a külsõ
hõmérséklet alapján számolja az elõírt
elõremenõ hõmérsék-
letet
. Minél
alacsonyabb a külsõ hõmérséklet, annál
magasabb az elõírt elõremenõ hõmér-séklet.
A fűtési görbe (kapcsolat a külső hőmérséklet
és az előírt előremenő hőmérséklet között)
beállítása egy meredekség érték szerint
történik. Az előírt előremenő hőmérséklet
max. / min. korlátja beállítható.
A motoros szabályozó szelep fokozatosan
nyit,amikor az elõremenõ hõmérséklet
alacsonyabb,mint az elõírt elõremenõ
hõmérséklet, és zár az ellenkezõ esetben.
• Visszatérõ hõmérséklet korlátozás
A visszatérõ hõmérséklet a távfûtéshez nem
lehettúl magas. Ha magas, akkor az elõírt
elõremenõhõmérsékletet a szabályozó állíthatja
(jellemzõenegy kisebb értékre), ami a motoros
szabályozószel ep fokozatos zárását eredményezi
Kazános hõellátó rendszernél a visszatérõ
hõmér-séklet nem lehet túl alacsony (a fenti
állítási eljárás érvényes).
• Szobahõmérséklet korlátozás
Ha a mért szobahõmérséklet nem azonos az
elõírtszobahõmérséklettel, akkor az elõírt
elõremenõhõmérsékletet a szabályozó állíthatja.
• Cirkulációs szivattyú vezérlése
A cirkulációs szivattyú BE van kapcsolva,
amikoraz elõírt elõremenõ hõmérséklet
nagyobb mint,a használó által megadot t érték
(gyári beállítás:20 °C ), vagy a k ülsõ hõmérséklet
kisebb mint,a használó által megadott érték
(gyári beállítás: 2 °C ).
• A nyári kikapcsolási funkció kikapcsolja (OFF)
a fűtést és leállítja a cirkulációs szivattyút
magas külső hőmérséklet esetén.
.
Alkalmazás
a Danfoss Link™-kel
ECL Comfort 110
DLG
Danfoss Link™ CC
Mk III v. 3.2.0 +
Az ECL Comfort 110-nek és a Danfoss Link™-nek
a DLG interfészen keresztül történő
rendszerintegrációjával a következők érhetők el:
• A fűtés mindig be (ON) van kapcsolva, h a
van fogyasztás
• A fűtés üzemeltetése egyetlen interfészen
keresztül történik
• A fűtési komfort a legkevesebb
energiafelhasználással érhető el
living connect®
Danfoss Link™ HC
Danfoss
87H1559.10
VD.KT.C11.47
• A külső hőmérséklet a Danfoss Link™
panelen látható.
© Danfoss | 2018.09 | 5
Adatlap ECL Comfort 110
Általános adatok
Elektromos csatlakozás 230 V ~
Környezeti hõmérséklet 0 - 55 °C
Tárolási hõmérséklet -40 - + 70 °C
Burkolat és szerelési mód DIN sínes, fali szerelésû, kapcsolótáblás változat
Érzékelõ típusa Pt 1000 (1000 Ω 0 °C)
Az idő és dátum min. biz tonsági mentési ideje 36 óra
Beállítások és adatok biztonsági mentése Flash memória
Dátum és idő
Burkolat védettsége IP 41 DIN 40050
- jelölés
a következõ szabványok szerint
Az ECL 110-be beépített és választható nyelvek (ábécé sorrendben) angol, dán, ész t, finn, lengyel, let t, litván, német,
A beépíte tt valós idejű óra auto matikus nyári-téli időszámítás váltás t
végez.
EMC-I rányel v
LVD -Ir ánye lv
RoHS-Irányelv
orosz és svéd.
Elektromos csatlakozás 24 V ~
* Csatlakozások a biztonsági termosztáthoz.
Tápfeszültség 230 V ~ , 50 Hz
Feszültség tartomány 207 - 244 V ~ (IEC 60038)
Energiafogyasztás 3 VA
Terhelés a relé 1 kimeneteken 4 (2) A - 230 V ~
Terhelés a triak kimeneteken 15 VA @ 230 V ~
* Csatlakozások a biztonsági termosztáthoz.
Tápfeszültség 24 V ~ , 50 Hz
Feszültség tartomány 21.6 - 26.4 V ~ (IEC 60038)
Energiafogyasztás 3 VA
Terhelés a relé 2 kimeneteken 4 (2) A - 230 V ~
Terhelés a triak kimeneteken 15 VA @ 24 V ~
Vavasolt állítómű típusok
6 | © Danfoss | 2018.09
Típus (Danfoss) Megjegyzések:
ABV sorozat Thermo-hidraulikus, Be-Ki vezérelt, szabályozó szelepekhez
AMB 100 sorozat Fogaskerék hajtómű, 3-pont vezérelt, forgócsapokhoz
AMV 10 / 20 / 30 sorozat Fogaskerék hajtómű, hárompont vezérelt, szabályozó szelepekhez
AMV 100 sorozat Fogaskerék hajtómmű, hárompont vezérelt, szabályozó szelepekhez
VD.KT.C11.47
Adatlap ECL Comfort 110
Operation
Mozgás a menükben
A + - gombokkal megváltoztatható a
beállítás és a számér tékek
Nyílgombok a menüsorok közötti
lépegetésre
Kiválas ztó/nyugtázó
2 sec.
gomb a menükkiválasztásához
Hõmérs.
5 sec.
Üzemmód
Nap
Dátum - idő
Elõrem.hõm.
Szobahõm.
korlát
Vissz. hõm
korlát
Optimal-
izálás
Szabályozá-
siparam.
Alkalmazás
VD.KT.C11.47
Szerviz
© Danfoss | 2018.09 | 7
Adatlap ECL Comfort 110

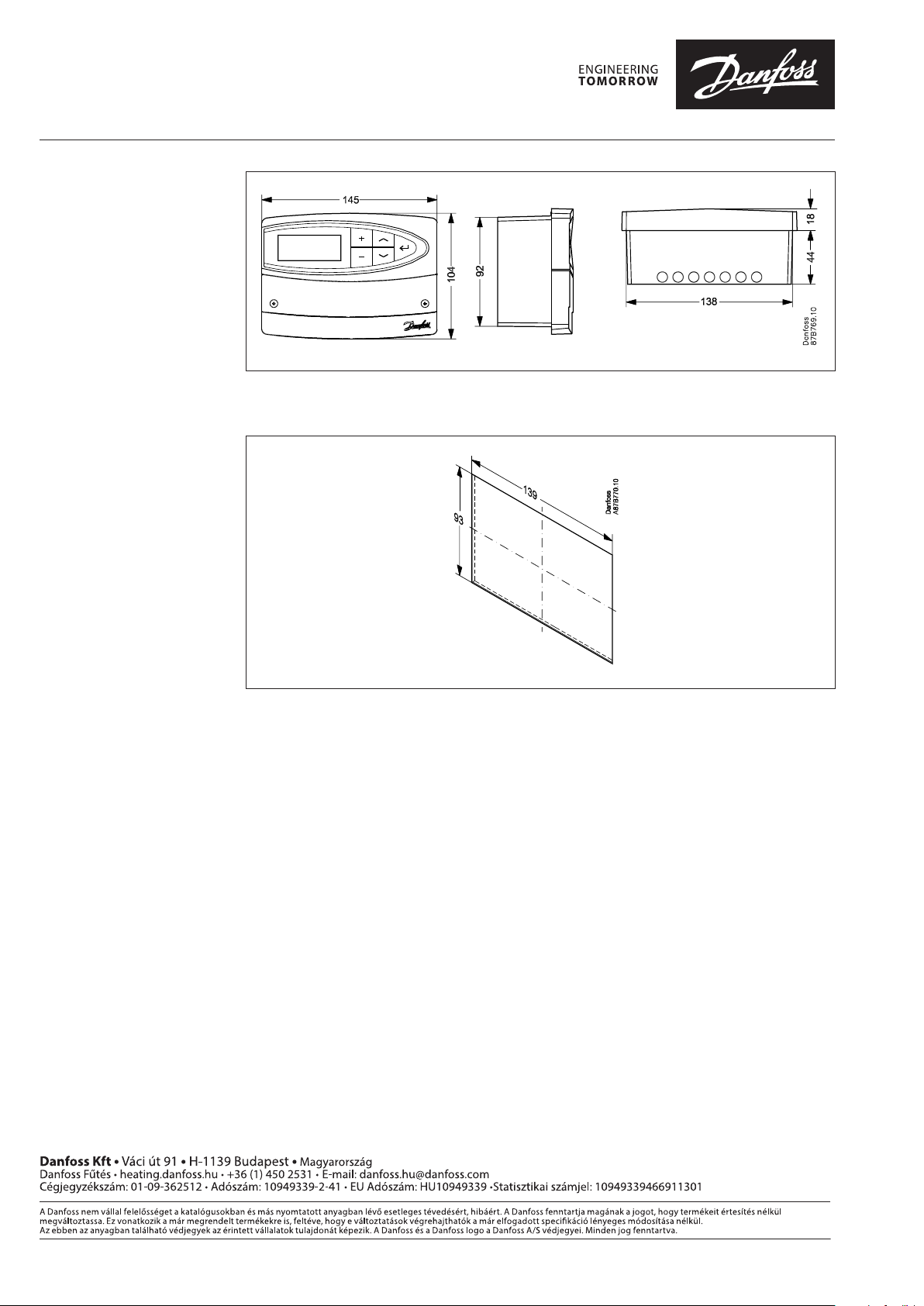

Méretek
Kivágási méret a szereléshez Szerelés kapcsolótáblába (Szerelési készlet,
Rend.szám: 087B1249).
A lemezvastagság max. 5 mm lehet.
Az ECL Comfort 110 készülékhez további dokumentáció érhető el a http://heating.danfoss.hu honlapon.
8 | © Danfoss | DHS-SMT/DK | 2018.09
VD.KT.C11.47
Loading...
