DK
Installationsbeskrivelse
Varmeelement til udlægning
DTIR-10
Bemærk!
Ved montering af to
elementer til samme
termostat, skal side 6
læses før installationen
påbegyndes.
Produktfakta
Forudsætning
2-lederkabel
med 2,5 m koldkabel.
230 volt, effekt 10 W/m.
Brugsområde
Varmeelement DTIR-10 beregnet til
montering i spartelmasse under flise,
spånplade eller trægulv.
Kablet skal dækkes med støbemasse
eller spartelmasse, hvorefter den
ønskede overflade lægges på.
OBS!
Det røde kabel må
1. Gulvet skal være fri for gammel
guvbelægning, således at betonet
eller trægulvet er synligt.
2. Gulvet skal være rent, det vil sige
gamle overfladerester og andre
løse partikler skal ernes.
3. Gulvet skal være fast monteret.
På trægulv anbefales gulvgips.
4. Gulvet skal være grundet.
5. Husk at tætte godt til rundt om
afløbsrør, tærskler, i yderkanter
og andre steder hvor støbemassen
kan trænge ind.
ikke afkortes.
Følgende gælder ved installation:
Maksimal effekt pr. m2 og temperaturbegrænsning afhænger af underlag og
gulvmateriale.
Underlag / gulvmateriale Maks. effekt Min. C/C Maks. temperatur
På træ, spånskive, gips under
klinker, måtte, trægulv eller
laminatgulv 100 W/m2 100 mm +30°C.
På beton under klinker,
måtte, trægulv eller laminatgulv. 150 W/m2 65 mm + 35°C.
Vigtigt: Disse effekter og temperaturer må ikke overskrides.
Se termostatens installationsvejledning ang. indstilling af temperaturbegrænsning.
Devireg 550 skal benyttes i forbindelse med brandbar konstruktioner.
2
Effekter og kabellængder
Længde Effekt Spænding Resistans
10 m 100 W 230 V 529,0
20 m 200 W 230 V 265,0
30 m 300 W 230 V 176,0
40 m 400 W 230 V 132,0
50 m 500 W 230 V 106,0
60 m 600 W 230 V 88,2
70 m 700 W 230 V 75,6
80 m 800 W 230 V 66,1
90 m 900 W 230 V 58,8
100 m 1000 W 230 V 52,9
125 m 1250 W 230 V 42,3
150 m 1500 W 230 V 35,3
Ydelseseffekter og C / C afstand
Effekt W/m2 C/C afstand Tilgang kabel/m
150 W 65 mm 15 m
120 W 80 mm 12 m
100 W 100 mm 10 m
90 W 110 mm 9 m
80 W 125 mm 8 m
2
Effekt og c/c afstand bedømmes efter rummets effektbehov og gulvtype.
Vigtigt: Se tekst angående maks. effekt og temperaturbegrænsning.
Trægulv, laminatgulv, plastmåtte
Ved brug af trægulv, laminatgulv, plastmåtte eller lignende bør producenten
og leverandøren af disse rådføres angående maks. gulvtemperatur.
Temperaturbegrænsninger indstilles efter deres anbefaling, men ikke højere
end det som angives i denne montageanvisning.
Vigtigt: se tekst ang. maks. effekt og temperaturbegrænsning.
3
Installationsvejledning
100 mm
50 mm
50 mm
min. 0,5 m
max. 1,0 m
Beregn kabellængde og effektbehov
efter rummets størrelse og isolering.
Beregn den rigtige c/c afstand vha.
følgende formel: Overflade divideret
med kabellængden (eks. 1 m2
divideret med 10 m kabel giver en
c/c på 0,10 m = 10 cm).
Start med at lægge kablet en halv c/c
afstand fra væggen (i dette tilfælde
50 mm), og fordel derefter kablet som
beregnet. Drej kablet, når der er en halv
c/c afstand til væggen (i dette tilfælde
50 mm).
Den del, der ligger mellem tilslutningskablet og varmeelementet, skal placeres
under gulvet. Det sorte tilslutningskabel
skal lægges i VP-rør til stikdåsen.
Kablet fæstnes med smeltelim til underlaget.
Termostatens føler skal placeres i et rør
ca. 0,5-1 m fra væggen.
Det kan evt. være nødvendigt at sænke
røret eller ledningen, således at det
kommer på samme niveau som varmeelementet.
Varmekablet må ikke lægges under
fastmonterede skabe (eks. køkken).
Kablet må ikke afkortes. Kablet skal
tildækkes med støbemasse eller
spartelmasse, og derefter skal der lægges passende overfladematerialer.
Kablerne må ikke lægges op til
hinanden eller krydses.
Test kablets funktion før brug med
hensyn til isolation og modstandsdygtighed.
Hold afstand til eks. toiletter, gulvafløb
og andre steder, hvor der evt. er noget,
der skal monteres i gulvet.
NYT BILLEDE UDEN RAMME
Røret skal lukkes i enden, således at
støbemassen ikke kan trænge ind.
4

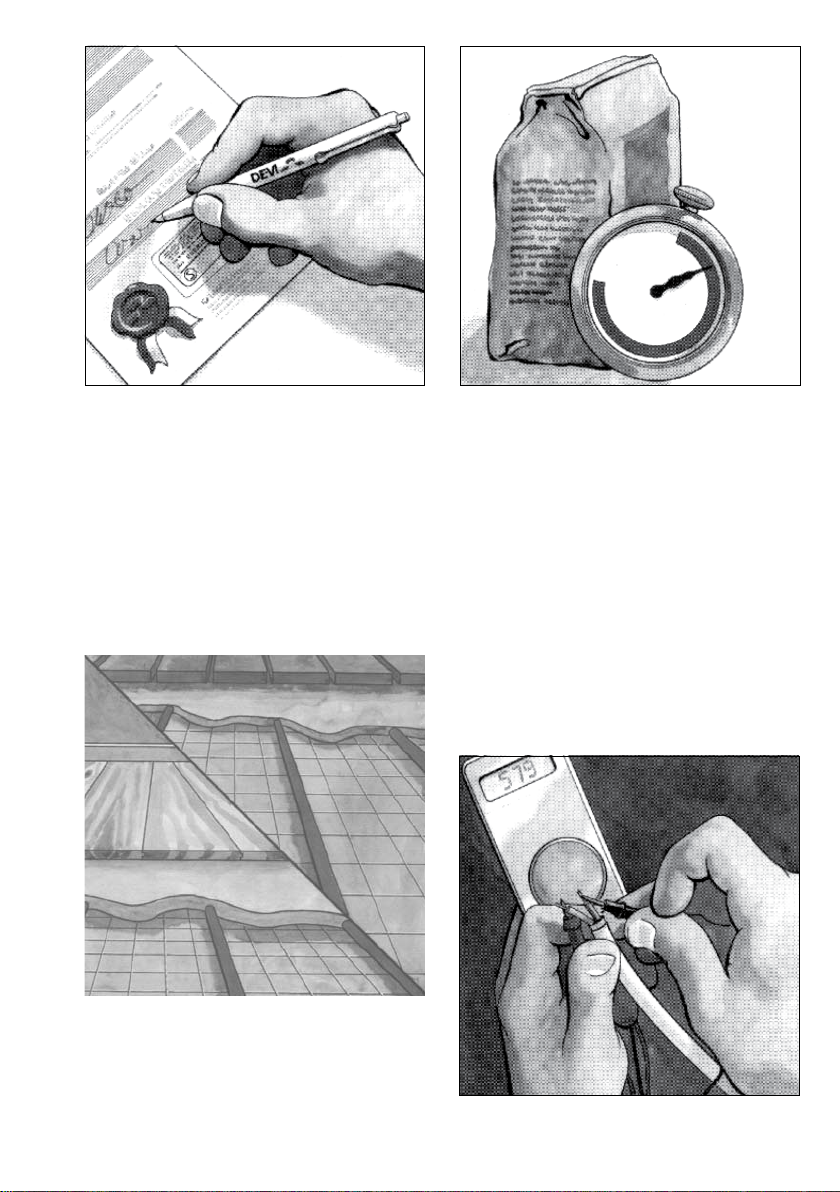

Garantien skal underskrives af den autoriserede el-installatør, der har monteret
varmekablet.
Kabeludlægningen skal udføres efter
Stærkstrømsbekendtgørelsen for elektriske installationer.
Gulvopbygningen skal foretages i overenstemmelse med det til enhver tid gældende bygningsreglement (p.t.Byg200)
I vådrum skal der altid monteres en
fugtmembran af en professionel.
Ved fugtmembran, gulvbelægning med
plastmåtte eller trægulv, er det et krav,
at al fugt i støbemassen, afhængig af
tykkelsen, har tørret efter producentens
tidsangivelser.
Før gulvet monteres, skal kablerne
kontrolleres ud fra tidligere anvisning.
Udlægning af støbemassen skal foretages
i henhold til de af støbemassefabrikantens
angivne retningslinjer, og støbemassens
tørretid følger fabrikantens anvisninger.
5
Føler og koldkabel tilkobles devireg™
termostat.
Varmen øges trinvis og justeres så til
passende temperatur.
Normal gulvtemperatur er 23°C.
Garanti og forsikring er kun gyldig, hvis montagen og installeringen er udført af
en autoriseret installatør. Det er derfor meget vigtigt at gemme garantibeviset.
Advarselsskilt placeres ved el-centralen.
Garantibeviset skal underskrives af den
ansvarlige installatør.
Installation af flere DTIR-10 elementer.
Bemærk følgende punkter:
- Maks. 2 kabler må parallelkobles pr.
termostat.
- Føleren skal placeres mellem de to
kabler, som vist på tegningen.
Dette er vigtigt, da føleren skal
mærke temperaturen fra begge kabler.
6
Garantien:
De har købt et varmesystem, som vi
er sikre på vil bidrage til at forbedre
komforten og økonomien i Deres
hjem.
Varmesystemet er en komplet varmeløsning med varmekabler eller varmemåtter, termostater samt monteringslister.
Skulle der mod forventning opstå et
problem med Deres varmesystem, er
vi hos DEVI, med produktionsenheder
i Danmark, og som leverandør indenfor
den Europæiske Union, underlagt de
almindelige regler om produktansvar
som anført i EU-direktiv 85/374/CEE
samt alle på området gældende lovgivningsbestemmelser i de enkelte lande,
hvilket forudsætter at:
DEVI yder 10 års garanti på varmekabler
og varmemåtter og 2 års garanti mod
materialefejl og produktionsfejl i forbindelse med alle øvrige DEVI produkter.
Garantien gælder kun, såfremt omstående GARANTIBEVIS udfyldes korrekt
og i henhold til instruktionerne og kun
såfremt fejlen inspiceres af eller præsenteres for DEVI.
I tilfælde af fejlbehæftede termostater
forbeholder DEVI sig retten til at reparere enheden gratis og uden urimelige
forsinkelser for kunden.
DEVI Garantien gælder kun for tilslutninger, der er foretaget af autoriserede
el-installatører samt installationer der
er udført i overensstemmelse med
installationsvejledningen, og gælder
ikke ved fejl, som skyldes andre leverandørers forkerte konstruktioner, misbrug,
skade forårsaget af andre, eller ukorrekt
installation eller sådanne andre følgeskader, som måtte opstå. Såfremt DEVI
anmodes om at inspicere eller reparere
fejl, der er forårsaget af ovennævnte,
fakureres arbejdet fuldt ud.
DEVI Garantien bortfalder i tilfælde af
manglende betaling for udstyret.
DEVI vil til enhver tid reagere hurtigt,
effektivt og ærligt på alle forespørgsler
og rimelige krav fra vore kunder.
Ovenstående garanti vedrører produktansvar, mens der ved køberet henvises
til national lovgivning.
Bemærk venligst, at GARANTIBEVISET
skal være udformet på dansk, samt at ISO
koden for Danmark, DK, er trykt i øverste
venstre hjørne på forsiden af installationsvejledningen.
DEVI forpligter sig til gratis at reparere
eller levere en ny enhed til kunden.
Garantibevis
Garantien gælder for:
Navn:
Adresse:
Telefon:
Postnr./By:
Bemærk venligst!
Garantien gælder kun, såfremt nedenstående omhyggeligt udfyldes.
Se øvrige betingelser på bagsiden af Garantibeviset.
Kabeludlægning udført af:
El-installation udført af:
Kabellængde:
Anvendelse:
q Beton q Rør q Jord
q Trægulv q Tag og tagrender q
Forhandlerens stempel:
Watt:
Kabel kode:
Købsdato:
Inst. dato:
DEVI A/S
Ulvehavevej 61
DK-7100 Vejle
Tel. +45 76 42 47 00
Fax +45 76 42 47 03
08090232 ∙ 01.01
