DK
Installationsvejledning
deviflex® varmekabel
®
deviflex
udearealer, frostsikring m.m
DTIP-15 for betongulve,
Notater
deviflex® DTIP-15 varmekabel
deviflex® DTIP-15 varmekabel tilbyder
en lang række praktiske anvendelsesområder:
- Direkte virkende og akkumulerende
gulvvarme.
- Til frostsikring af tag-, skotrender.
- Til sne- og issmeltning af ramper, nedkørsler m.m.
Det er disse områder, der er omtalt i
denne installationsvejledning. Ønskes
yderligere information om andre anvendelsesområder, kan vi henvise til Devi
varmekabelkompendierne.
Anvendelsesområder
Brugsområde Normal W/m² Max. W/m² Følertype
- 150
Badeværelse
Opholdsrum
Arbejdsrum
Soverum
Gangarealer
Hall/entré
Supplerede gulvvarme
Basisvarme
Idrætsanlæg
Gartneri
Værksted
Kirker/garager
Akkumulerende
Is- og snesmeltning
Tagrender
Betonhærdning
100
80
60
60
50
70
50
40
50
50
80
100
150
200
25
75
- 100
- 100
- 100
- 100
- 150
- 80
- 60
- 80
- 100
- 100
- 200
- 250
- 250
- 40
- 100
200
150
200
100
200
200
100
200
200
250
300
150
gulv
rum
rum
rum
rum
gulv
gulv
gulv
jord
jord
rum
rum/gulv
spec.
gulv/is-sne
gulv/is-sne
gulv
OBS!
- Varmekablet må ikke afkortes eller udsættes for trækbelastninger ved til- og
afslutningsmufferne.
- Tilslutning af varmekablet skal foretages af en aut. el-installatør.
Kabelspecifikationer
Kabel
Type
Spænding
Effekt
Diameter
Tilledning
Lederisolering
Kappe
Max. temperatur
deviflex® DTIP-15
2-leder med skærm
230 V
15 W/m
Ø 7,4 mm
2,5 m, 2 x 1,5 mm² + skærm
PEX (Polyethylen)
PVC 90°C
65°C
Tilslutning
Fase - Brun
Nul - Blå
Jord - Skærm
Generel installation
Ved installation af varmekablet skal
følgende forhold iagttages:
De viste konstruktionstegninger er
kun retningsgivende, enhver gulvopbygning skal foretaget i overenstemmelse med det til enhver
tid gældende bygningsreglement
(p.t.Byg200)
Varmekablet må kun benyttes
1.
fast oplagt og fast tilsluttet (ikke
tilsluttet via stikkontakt).
Tilslutning af varmekablet skal foreta-
2.
ges af en aut. el-installatør.
Den angivne maksimale effekt for
3.
forskellige installations- og driftsforhold skal overholdes.
Kablet skal til enhver tid beskyttes
4.
mod fysisk overlast.
Underlaget skal være rengjort og fri
5.
for skarpe genstande.
Kablets bukkediameter må ikke være
6.
mindre end 6 x kablets diameter.
Varmekablets strenge må ikke ligge
7.
op til hinanden, ligesom de ikke må
krydse hinanden.
8.
Varmekabets jordledning skal
forbindes forskriftsmæssigt.
9.
Varmekablet må ikke afkortes eller
udsættes for trækbelastninger ved
til- og afslutningsmufferne.
10.
Efter udlægning skal varmekablets
modstand og isolationsmodstand
kontrolleres. Dette gælder både før
og efter tildækning af kablet. Kablets
modstandsværdi skal være som
angivet på muffeskilt:
-5 - +10%.
11.
Varmekablet skal kunne afbrydes. Vi
anbefaler, at der benyttes en devi-
reg® termostat (se side 7).
12.
Hvis der benyttes strips ved fastgørelsen af varmekablet til underlaget,
må disse ikke strammes til, så kablet
deformeres. Sørg for at varmekablet
har fri bevægelighed.
Ved lave temperaturer bliver varmekablet stift og dermed vanskeligt
at udlægge. Dette kan løses ved at
sætte spænding på kablet i kort tid.
Kablet skal da være helt udrullet!
Fig. 1
Varmekablet bør ikke udlægges ved
temperaturer lavere end ca. -5°C.

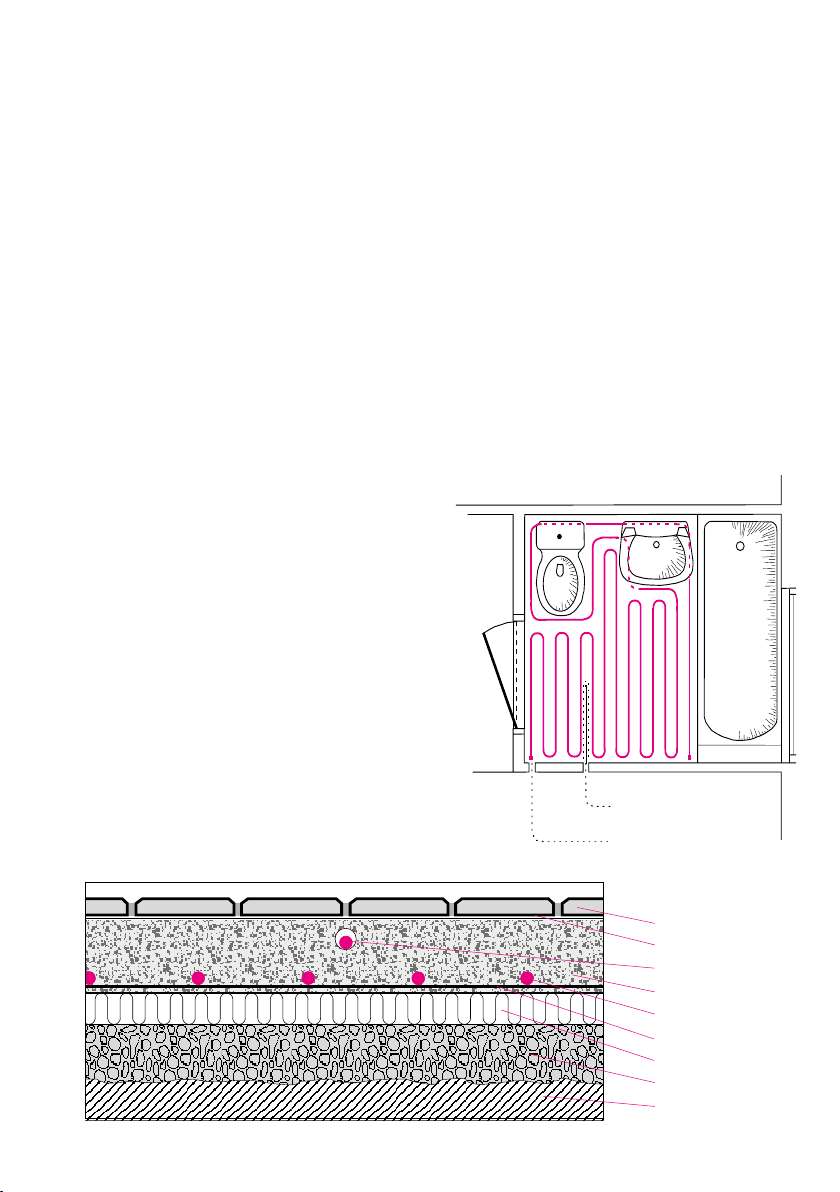

Installation i betongulv
- Varmekablet skal fordeles jævnt over
hele gulvarealet og føres uden om
faldstammer, badekar, skabe m.m.
- Til sikring af en nøjagtig og nem udlægning anbefaler vi, at der benyttes
devifast montageskinner, der giver
mulighed for fastgørelse for hver 2,5
cm.
- Følerledningen til en evt. gulvføler skal
monteres i et plastrør (16 mm) evt.
rillerør med en indvendig diameter på
min. 9 mm. Røret placeres midt mellem
to kabelstrenge og lukkes i enden, så
beton ikke kan trænge ind i røret.
- Ved udlægning af betonen skal det
påses, at varmekablet ikke beskadiges
af f.eks. værktøj og arbejdsredskaber.
- Den beton, der anvendes, må ikke
indeholde skarpe sten.
- Da det hænder, at kablet under
ud-lægning eller senere under evt.
ombygning bliver beskadiget, er det til
stor nytte ved fejlfindingen at kunne
lokalisere henholdsvis slutmuffen og
samlemuffen. Det anbefales derfor
at udfærdige en skitse, der viser, hvor
disse er placeret.
- Varmekablet og samlemuffen skal
fuldstændig omsluttes af beton. Bliver
varmekablet trykket ned i isoleringen,
Fig. 3
eller opstår der luftlommer omkring
kablet, kan overfladetemperaturen
blive for høj, hvilket kan forårsage en
defekt på kablet.
- Gulvvarmen må ikke tilsluttes før betonen er fuldstændig udhærdet, typisk
ca. 30 dage.
- Varmekablet skal termostatreguleres.
Ved komfortvarme med gulvføler og
ved totalopvarmning med rumføler
plus evt. gulvføler for begrænsning af
gulvtemperatur. (Maks. tilladte temperatur under et trægulv udlagt direkte
på beton er 26°C).
Fig. 2
Termostat Følertilslutning
Tilslutning til varmekabel
Gulvbelægning
Fugtmembran
Føler
Beton 3-5 cm
®
varmekabel
deviflex
devifast montageskinne
Isolering
Kapillarlag
Jord
Installation i vækst- og drivhuse m.m.
- Når deviflex® varmekabler installeres
i jord til gartneribrug, sportspladser
o.lign., hvor formålet er forbedring af
vækstbetingelserne for planter, bør den
tilførte effekt ikke overstige 100 W/m2.
- Varmekablet skal installeres i en sådan
dybde, at det ikke kan blive beskadiget.
- Kablet skal udlægges i let stampet
materiale uden større, skarpe sten (f.eks.
sand). Kablet må ikke lægges direkte
i sphagnum, idet dette ved udtørring
virker som varmeisolering, hvorved
varmekablet kan overophedes.
Fig. 4

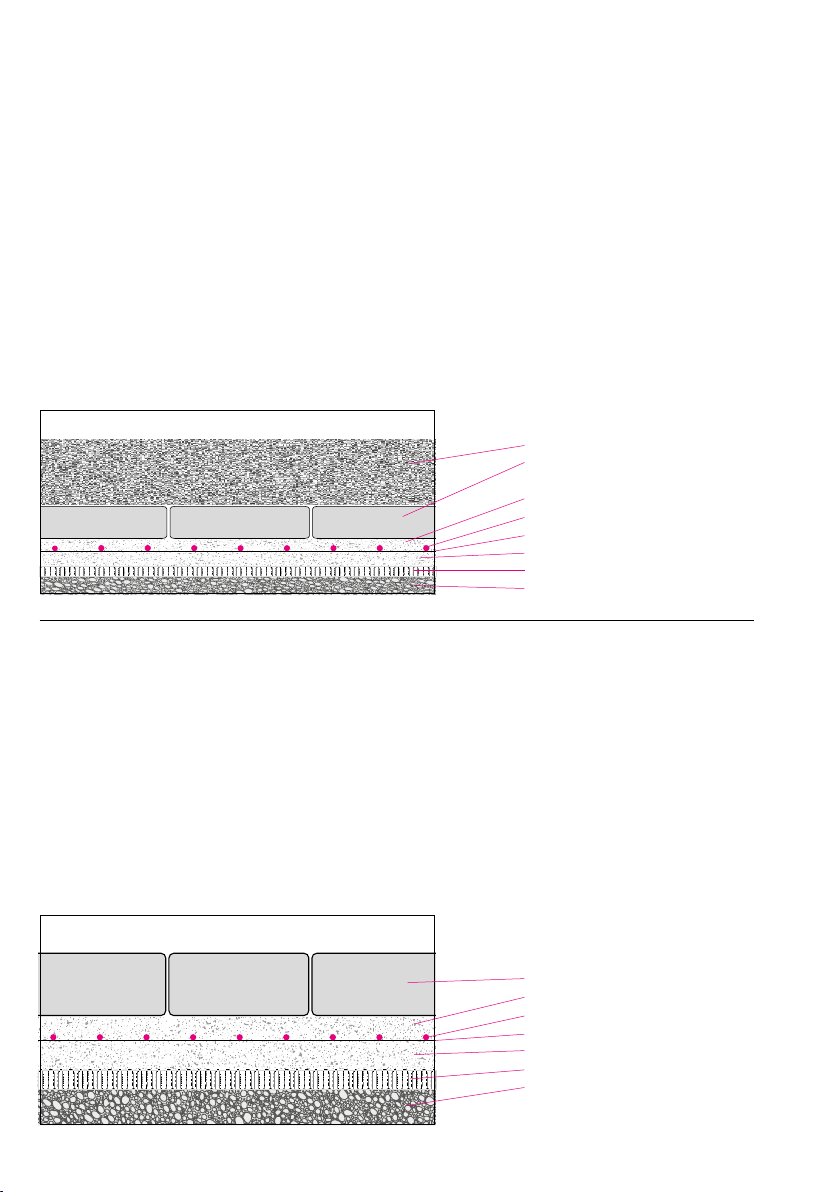

Frostsikring af udearealer
- Afstanden mellem kabelstrengene
skal være ca. 15 cm, svarende til ca.
100 W/m2.
- Varmekabelanlægget skal være
tydeligt afmærket med advarselsskilte
ca. 50 cm over jorden og med gule
advarselsstrimler ca. 8 cm over varmekabelstrengene.
20-25 cm muld
Fliser (eller
anden beskyttelse)
2-3 cm sand
deviflex® varmekabel
devifast montageskinne
2-3 cm sand
evt. 2-3 cm styropor
jord
Den nødvendige effekt til frostsikring af
udearealer er meget vanskelig at bestemme, da behovet bl.a. afhænger af
afstand til overfladen, isolering, vindkølingsfaktor og endelig den laveste
vintertemperatur.
Som hovedregel bør der dog installeres
ca. 250 W/m2, svarende til en afstand
mellem kabelstrengene på ca. 6 cm.
Fig. 5
Øvrige installationsforhold er som nævnt
under de foregående afsnit.
Derudover kan vi henvise til Devi varmekabelkompendie del 2 - "Is- og snesmeltning".
Fliser, asfalt eller lign.
7 cm sand eller beton
deviflex® varmekabel
devifast montageskinne
Min. 3 cm sand eller beton
Evt. 2-3 cm styropor
Jord

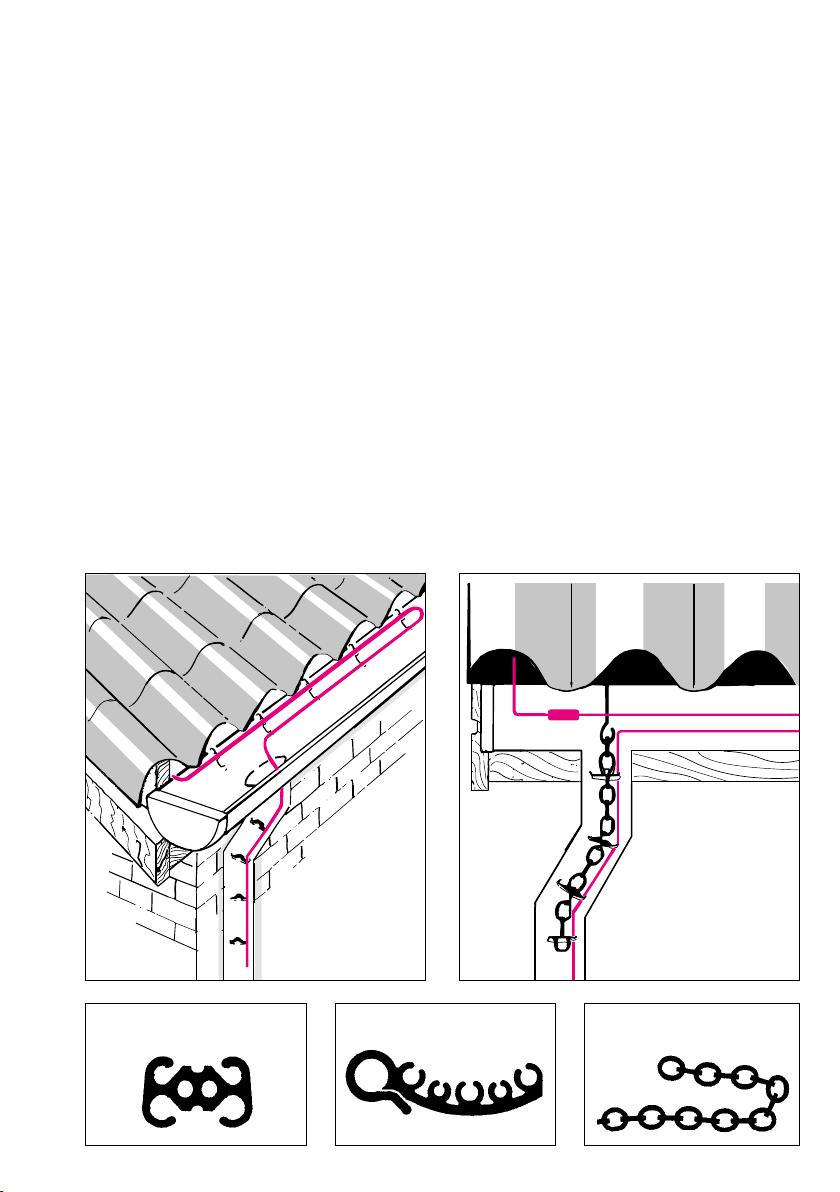

Frostsikring af tagrender og nedløb
- Varmekablet skal anbringes i de dertil
konstruerede holdere.
- Anlægget skal være slukket i sommerperioden.
- Vi anbefaler, at der af hensyn til økonomi, automatisk funktion samt til- og
frakobling, anvendes en devireg® termostat, type 850, 610, 330 eller 316.
- Ved installation rulles kablet ud og lægges på jorden, sådan som det senere
skal hænges op i tagrenden/nedløbet.
- Der skal lægges to strenge i både tagrende og nedløb, så den installerede
effekt bliver 30 W/m.
- Der kan benyttes enten to parallelle
varmekabler eller ét kabel, som bukkes i
"hårnål".
- Varmekablet monteres i tagrendeholderen med en afstand af ca. 25 cm
mellem holderne.
- Til montering i nedløbet anvendes en
kæde med holdere ligeledes for hver
25 cm. Kæden tilpasses i længden.
- Kæden kan fastgøres enten v.h.a. en
krog, som skrues i træværket over
tagrenden/nedløbsrøret, eller v.h.a. en
tværstang, som blot ligger i tagrenden. - Når varmekablet er monteret i
alle holdere, placeres det i tagrenden/
nedløbsrøret, så nedløbet er frostsikret
til frit afløb.
- Evt. overskydende kabel kan placeres i
tagrendeholderens tredje hul.
Derudover kan vi henvise til Devi
varmekabelkompendie del 2 - "Frostsikring af tagrender og nedløb".
Kabelholder for nedløb
Best.nr. 19-805258
El-nr. 72 39 105 229
Fig. 6
Fig. 8 Fig. 9
Kabelholder for tagrender
Best.nr. 19-805191
El-nr. 72 39 105 216
Aflastningskæde for nedløb
Best.nr. 19-805241
El-nr. 72 39 105 245
Fig. 7
Fig. 10
Beregning af
Styring og regulering
C-C afstande
C-C-afstanden er afstanden mellem to
kabelstrenge (C-C = center-center).
Beregning af C-C afstanden kan gøres på
to måder, enten ud fra kablets længde
eller ud fra de dimensionerede effekter.
C-C =
Antal m2 friareal x 100
Kabellængde
eller
Effekt pr. meter varmekabel x 100
C-C =
Effekt pr. m2 friareal
målt i cm.
Termostater
Montering Område
132
233
530-
532
330
316
610
550
850
På væg 130-
Plan-
forsænket
Plan-
forsænket
DIN-skinne
DIN-skinne
Udvendig
stænktæt
Plan-
forsænket
DIN-skinne
5 - 35°C
5 - 50°C
5 - 50°C
5 - 30°C
5 - 45°C
15 - 30°C
5 - 45°C
5 - 50°C
-10 - 50°C
5 - 35°C
-15 - 6°C
For valg af termostat - se produktkatalog.
Føler A Føler B
Ledning/
indbygget
Ledning/
rumføler
Ledning/
indbygget
Ledning/
rumføler
Ledning
Ledning
Ledning/
indbygget
Ledning
deviflex® varmekabler skal termostat-sty-
res, og den mest optimale styring opnås
med devireg
®
elektroniske ter-mostater,
der giver en hurtig og effektiv styring og
som tager hensyn til både komfort og
økonomi.
Der findes et bredt udvalg af devireg
®
termostater, der kan vælges ud fra krav og
ønsker til den enkelte installation.
De eksterne følere har samme ohm-værdi,
og kan således benyttes i fæng til de forskellige termostattyper. (Ohm-værdi = 15
kOhm/25°C).
Følerkablet kan forlænges op til 50 m med
0,75 mm
2
og op til 200 m med 1,50 mm2
kabel.
ledning
Ledning
Ledning
Ledning
Nat. fkt.Serie
0 - 8°C
Farve
Polar-
hvid
Hvid-grå
Polar-
hvid
Grå
Grå
Polar-
hvid
Polar-
hvid
Grå
Begr.
20 - 60°C
20 - 60°C
20 - 60°C
Følere og øvrige tilbehørsdele
- Ledningsfølere på 2,5 m, 6,0 m og 10 m
- Rumføler
- Udeføler
- Fugtfølere for grund- og tagmontering
- devifast montageskinner 5 m/25 m
- Kabelholdere for taganlæg
Notater
På denne side
tegnes skitse over
kabeludlægning
Devi Garantien:
De har købt et deviheat® system, som
vi er sikre på vil bidrage til at forbedre
komforten og økonomien i Deres hjem.
deviheat® er en komplet varmeløsning
med deviflex® varmekabler eller devimat® varmemåtter, devireg® termostater
samt devifast monteringslister.
Skulle der mod forventning opstå et
problem med Deres deviheat® system,
er vi hos Devi, med produktionsenheder
i Danmark, og som leverandør indenfor
den Europæiske Union, underlagt de almindelige regler om produktansvar som
anført i EU-direktiv 85/374/CEE samt
alle på området gældende lovgivningsbestemmelser i de enkelte lande, hvilket
forudsætter at:
Devi yder 10 års garanti på deviflex®
varmekabler og devimat® varmemåtter
og 2 års garanti mod materialefejl og
produktionsfejl i forbindelse med alle
øvrige Devi produkter.
Garantien gælder kun, såfremt omstående GARANTIBEVIS udfyldes korrekt
og i henhold til instruktionerne og kun
såfremt fejlen inspiceres af eller præsenteres for Devi eller en autoriseret Deviforhandler.
Devi forpligter sig til gratis at reparere
eller levere en ny enhed til kunden. I
tilfælde af fejlbehæftede devireg®
termostater forbeholder Devi sig retten
til at reparere enheden gratis og uden
urimelige forsinkelser for kunden.
Devi Garantien gælder kun for tilslutninger, der er foretaget af autoriserede
el-installatører samt installationer der
er udført i overens-stemmelse med
installations-vejledningen, og gælder
ikke ved fejl, som skyldes andre leverandørers forkerte konstruktioner,
misbrug, skade forårsaget af andre, eller
ukorrekt installation eller sådanne andre
følgeskader, som måtte opstå. Såfremt
Devi anmodes om at inspicere eller
reparere fejl, der er forårsaget af ovennævnte, faktureres arbejdet fuldt ud.
Devi Garantien bortfalder i tilfælde af
manglende betaling for udstyret.
Devi vil til enhver tid reagere hurtigt, effektivt og ærligt på alle forespørgsler og
rimelige krav fra vore kunder.
Ovenstående garanti vedrører produktansvar, mens der ved køberet henvises
til national lovgivning.
Bemærk venligst, at GARANTIBEVISET
skal være udformet på dansk, samt at
ISO koden for Danmark, DK, er trykt i
øverste venstre hjørne på forsiden
af installationsvejledningen.
Navn:
Garantibevis
Der ydes hermed Devi Garanti til:
Telefon:
Adresse:
Post nr./By:
Bemærk venligst!
Devi Garantien gælder kun, såfremt nedenstående
omhyggeligt udfyldes. Se øvrige betingelser på bagsiden.
Kabeludlægningsentreprenør:
Elektriske installationer udført af:
Kabellængde:
Lagerkode: Kabelkode:
Anvendelse:
q Beton q Rør q Jord
q Trægulv q Tag og tagrender q
Leverandørens stempel:
Watt :
Dato for kabeludlægning:
Dato for
installation:
Kode på
koblingsboks:
DEVI A/S
Ulvehavevej 61
DK-7100 Vejle
Tel. +45 75 85 85 85
Fax +45 75 85 71 10
08090067 · 01.05.09
Loading...
