Paigaldusjuhend
devifl ex™ küttekaablid
devifl ex™ DTIP-10 küttekaablid Õhukestele põrandatele, puitpõrandatele ja torude ümber külmumise kaitseks
Märkused
devifl ex™ DTIP-10 küttekaablid
deviflex™ kütte kaableid erivõimsusega 10 W/m kasutatakse väga erinevate põranda pindade puhul. Need sobivad hästi puit põrandatesse, õhukestesse betoon põrandatesse, kus on vajalik põranda tarindi väike kõrgus ja vee torude ümber
külmumise kaitseks. Selles paigaldus juhendis käsitletaksegi kütte kaablite paigal damist neil aladel. Kui soovite informatsiooni kütte kaabli teiste kasutus alade kohta, siis palun lugege DEVI toodete käsiraamatut.
Kasutusalad
Kasutusala 8
Vannituba Elutuba Kontor Magamistuba Koridor Eeskoda Spordisaal/-väljak Kasvuhoone Töökoda Puitpõrand Õhuke põrand Külmkamber Torude ümber
Normaalne
W/m
130 - 150 80 - 100 80 - 100 60 - 100 50 - 100 70 - 100 50 - 100 50 - 100 80 - 100 60 - 80 100 - 120 10 - 20 8 - 40 W/jm
2
Maksimaalne
W/m
200 150 100 150 200 100 200
80 200 200
2
DTIDTIP-10P-
X X X X X X X X X X X X X
Anduri
ht
asuko
põrandas
ruumis ruumis ruumis ruumis
põrandas
põrandas/pinnases
pinnases
ruumis
ruumis ja põrandas
ruumis/põrandas
põrandas
toru küljes
Tähelepanu!
- küttekaablit ei tohi lõigata ega deformeerida (väänata)
- kaabli peab ühendama pädevus tunnistust omav elektrik.
Kaabli tehnilised andmed
Kaabel Tüüp Pinge Erivõimsus Diameeter Külm osa Soone isolatsioon Ümbrise isolatsioon Maksimaalne temperatuur
devifl ex™ DTIP-10 kahesooneline, ekraaniga 230 V ~ 10 W/m Ø 7,4 mm 2,5 m, 3 x 1,5 mm² PEX PVC 90ºC 65ºC
Ühendused
Faas - Must Null - Sinine Maa - Roheline/kollane
Üldised paigaldusjuhised
Küttekaablite paigaldamisel tuleb silmas pidada järgmist:
Küttekaablit tuleb kasutada
1. järgides DEVI juhiseid. Küttekaabli ühendamise
2. elektri võrku peab tegema pädevus tunnistust omav elektrik. Tuleb järgida lubatud maksimum
3. võimsusi erinevate paigaldus­ja ekspluatatsiooni tingimuste korral. Küttekaabel peab olema kaitstud
4. liigse väänamise ja pingutamise eest. Küttekaabli alune pind peab
5. olema puhas, seal ei tohi olla teravaid esemeid. Küttekaabli painutusraadius ei
6. tohi olla väiksem kui 3 x kaabli diameeter. Küttekaablid ei tohi omavahel
7. ristuda ega olla otseses kokku puutes. Küttekaabli ekraan peab olema
8. maandatud vastavalt kohalikele elektri eeskirjadele. Küttekaablit ei tohi lõigata/
9. lühendada või väänata.
10.
Küttekaabli oomväärtusi tuleb mõõta enne ja pärast betooni valamist (laudadega katmist). Kaabli oom väärtus peab olema sama, mis on märgitud külma osa ja kütte kaabli ühendus koha sildil -5 -+10%.
11.
Küttekaablit peab olema võimalik voolu võrgust välja lülitada. Soovi tame selleks kasu tada devireg® termostaate (v.t. lk.9)
Paigaldamisel madalatel temperatuuridel võib kütte kaabel olla jäik ja PVC isolatsiooni tõttu võib olla temaga raske töötada. Selleks tuleb kaabel rullilt maha kerida ja lülitada lühi keseks ajaks voolu võrku. Küttekaablit ei soovitata paigaldada, kui kesk konna temperatuur on madalam kui
-5°C.
Joon.1
Küttekaabli paigaldamine puitpõrandasse (laagidel põrandasse)
deviflex™ küttekaableid võib kasutada laagidel laud- või lami neeritud puit põrandate puhul. Parima tulemuse saamiseks on oluline, et kaabel oleks alt poolt hästi isoleeritud. Isolatsioonimaterjalina soovitame kasutada kivivilla. Tulemuseks on soe, tervislik ja kuiv põrand, mis ei nõua hooldamist.
Vajaliku võimsuse määramine. Puitpõrandate jaoks kasutatakse kütte kaableid erivõimsusega kuni 10 W/m, soovitatav eri võimsus ühe m² kohta on kuni 80 W. Põrandakatte valikul peab arvestama nende tootjate ja müüjate nõuandeid tootele lubatud maksimumtemperatuuri kohta.
Joon.2
Puitpõrand Andur Küttekaabel Metallvõrk Isolatsioon
Paigaldamine. deviflex™ küttekaabel kinnitatakse ühtlaste vahedega metallvõrgule, mis on kinnitatud laagide külge ja mille ülesandeks on vältida küttekaabli kokkupuudet iso­latsioonimaterjaliga. Võrk asetatakse selliselt, et kaabli ja põrandakatte alumise pinna vahel on vähemalt 30 mm õhuvahe. Kütte kaabel kinnitatakse traat võrgu külge umbes 30 cm järel paralleelselt laagidega nii, et puidu ja kütte kaabli vaheline kaugus oleks vähemalt 30 mm. Kaabli üle minekuks teisele poole laagi tehakse sinna kanal, mille vähimaks lubatud kõrguseks põrandapinnast on 30 mm. Laagi desse lõigatud kanalid peab vooder dama tule kindla materjaliga, näiteks fooliumiga. Ühest kanalist võib läbi viia ainult ühe kaabli.
Joon.3
Min. 30 mm
Min. 30 mm
Min. 50 mm
deviflex™ küttekaablite temperatuuri reguleerimiseks tuleb kasutada termostaati. Puit põrandate korral tuleb temperatuuri reguleerimiseks kasutada
Metallvõrk
Andur
Küttekaabel
Min. 10 mm õhuvahe
Isolatsioon
Joon.4
kombi neeritud termostaati õhuanduriga ja põranda temperatuuri piirajaga. DEVI soovitab kasutada termostaate
devireg
132 või devireg™ 522.
Küttekaablite paigaldamine õhukestesse põrandatesse (põrandate uuendamine)
deviflex™ kütte kaableid on sobiv kasutada õhu kestes põrandates. Kaabli võib paigaldada olemas olevale puit-, betoon-või plaaditud põrandale. See järel kaetakse kütte kaabel õhukese ise valguva eri segu kihiga. Peale segu kivistumist paigaldatakse põranda kate (plaadid, parkett, või sünteetiline katte materjal). Tulemuseks on ligi kaudu 20 mm kõrgem, hooldamist mitte nõudev, meeldivalt soe ja kuiv põrand.
Vajaliku võimsuse määramine. Õhukeste põrandate jaoks on kaabli maksimaalne erivõimsus 10 W/m. Soovitatav erivõimsus ühe m² kohta on vahemikus 100-200 W sõltuvalt soovitavast temperatuurist ja isoleerimise võimalustest. Kaabli loogete vaheline kaugus ei tohi olla suurem kui 10 cm, kuna vastasel korral võib põrandal tekkida külmi piirkondi. Põranda katte valikul peab arvestama nende tootjate ja müüjate nõuandeid tootele lubatud maksi mum­tempera tuuri kohta.
Paigaldamine.
-Küttekaabli võib paigaldada kas
devifast paigaldus lindiga, 1 mm läbi­mõõduga metall võrguga või liimida otse tule kindlale pinnale.
-Liimipüstolit kasutades liimitakse
kaabel 30 cm järel.
-Märgade ruumide põrandatesse tuleb alati paigaldada niiskus kindel kiht.
-Puit- või muu tule ohtliku põranda ja kütte kaabli vahele tuleb paigaldada tule kindel kiht. See võib olla 5 mm paksune eri segu kiht, 6 mm paksune kips plaat või 1 mm läbi mõõduga metall võrk, võrgu silmaga 20 x 20 mm. Segude valmistamisel ja valamisel tuleb kinni pidada tootja firma juhistest. Küttekaabli temperatuuri peab reguleerima termostaadiga. devireg
termostaate on kolm erinevat mudelit: õhu anduriga, põranda­anduriga ja kombineeritud termostaat. Termostaadi valikul lähtutakse sellest, kas seda kasutatakse kogu ruumi temperatuuri reguleerimiseks või ainult meeldi valt sooja põranda saamiseks. Kogu ruumi temperatuuri reguleeri­mi seks kasutatakse ruumi anduriga termostaati või siis kombi neeri tud termostaati. Vanni toas kasu tatakse alati põranda anduriga termostaati, sest seal soovi takse tavalisest kõrgemat põranda tem pe ra tuuri. Puit- ja plastik põranda katete korral peab temperatuuri regu leerimiseks kasu tama kombi neeritud termostaate devireg
132 või 522. Suurim lubatud temperatuur puit kattega põrandatele, mis paigal datakse otse betoonile on ~26°C. Põranda katte valikul peab arvestama nende tootjate ja müüjate nõuandeid tootele lubatud maksi mum­ temperatuuri kohta.
Õhukesed põrandad olemas olevale betoon põrandale
Joon. 5
a. Põrandaplaadid b. Niiskuskindel kiht c. Segu kiht
d. Andur e. deviflex f. devifast kinnituslint
®
a b c d e
f g h
i
küttekaabel
Õhukesed põrandad olemas olevale puit põrandale
Joon. 6
g. Tulekindel materjal h. Metallvõrk i. Olemasolev põrand
Torustiku külmumise kaitse
deviflex™ küttekaableid võib kasutada metall- ja plast vee torude külmumise kaitseks ning samuti hoiab see efektiivselt ära parafiini sadestumise õli kütte torudes. Kütte­kaabli paigaldamisel torude ümber ei ole soovitav kasutada suurema eri­võimsusega kaablit kui 10 W/m.
Võimsuse määramine. deviflex
DTIP-10 kütte kaableid
erivõimsusega 10 W/m kasutatakse
10 20 30 50
Toru mõõdud
Tolli
½" ¾"
1" 1¼" 1½"
2" 2½"
3"
mm
15 20 26 32 39 52 65 78
Küttekaabli pikkus m-tes toru 1 m kohta/
1,5/8 2,0/5 2,4/5 2,8/5 3,3/5 3,9/5 4,5/5 5,0/5
vee torude külmumise kaitseks. All järgneva võimsuste valiku tabelis on mini maalseks välis kesk konna tempera tuuriks arvestatud -25°C, kus juures arvestatud on ka vastavalt sobiva isolatsiooni kihi paksusega torude ümber. Samuti on näidatud kaabli minimaalne pikkus ühe toru meetri kohta.
Isolatsioonikihi paksus mm
keerdudevaheline kaugus cm
A
1,3/11
1,6/9 1,9/8 2,2/8 2,6/8 3,0/8 3,5/8
A
A 1,2/17 1,6/10 1,8/10 2,0/10 2,3/10 2,7/10
A A
A 1,2/19 1,3/19 1,4/19 1,6/19 2,0/19
X/Y
A
XX/
joon. 8
Andur
X = küttekaabli pikkus meetrites 1 m toru kohta Y = keerdudevaheline kaugus cm-tes (vt. joonis 9)
=1 m kaablit 1 m toru kohta (vt. joonis 8) = kaabli ümber toru kerimise asemel võib
kasutada kahte toruga paralleelset kaablit (vt. joonis 10)
Isolatsioon
Küttekaabel
Alumiiniumlint
joon. 9
Keerdude vaheline kaugus
Isolatsioon
Andur
Alumiiniumlint
Küttekaabel
joon. 7
joon. 10
Andur
Isolatsioon
Alumiiniumlint
Küttekaabel

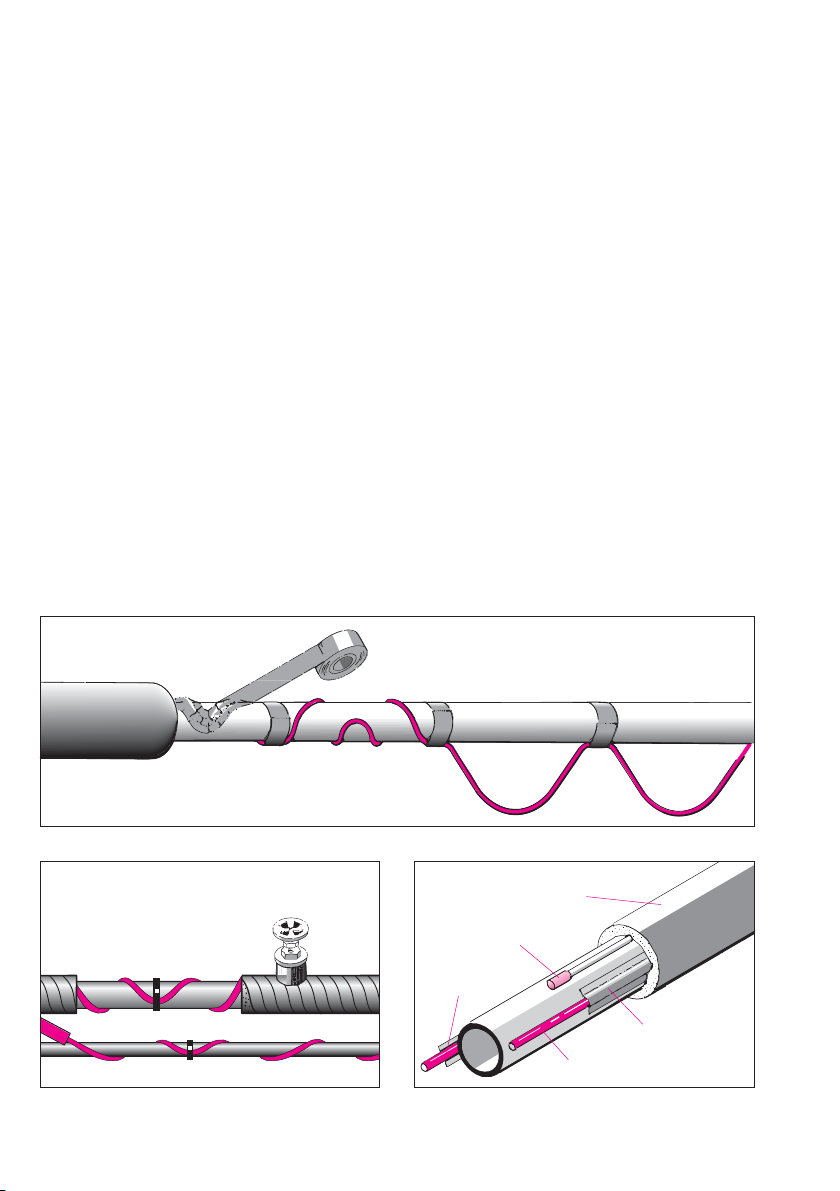

Üldine paigaldamisjuhend
Küttekaabel peab asetsema tihedalt toru vastas.
Kaabli painutusraadius ei tohi olla väiksem kui 3 x kaabli diameeter. Küttekaablit ei tohi paigutada üle teravate esemete, ise endaga risti ega kokku puutuvalt. Kaablit peab hoidma mehaanilise üle pingutuse ja väänamise eest. Küttekaabel tuleb täies pikkuses kinnitada toru külge alumiinium­lindiga, mis peegeldab soojust tagasi ning ühtlasi hoiab ära kütte­kaabli kokkupuute isolatsiooni­materjaliga, mis võib halvimal juhul põhjustada ülekuumenemist. Plasttoru korral tuleb alumiiniumteip liimida torule kogu pikkuses ka küt­tekaabli alla. Ärge kunagi kasutage klambreid, mis võivad kaablit vigastada. Kaks paralleelset kaablit on kinnitatud toru kummalegi küljele (vt. joon. 13).
Juhul, kui ei ole võimalik kütte kaablit ümber toru kerida, siis võib valida paigaldus viisi, mis on näidatud joonistel nr.11+12. Esiteks leia eelpooltoodud tabeli tabeli järgi õige kaabli pikkus ja seejärel riputa kaabli looked vaheldumisi kord paremat, kord vasakut kätt ümber toru. Kaabli aktiivtakistust ja isolatsiooni takistust peab mõõtma enne ja pärast toru isoleerimist. Kütte kaabli oom väärtus peab olema sama, mis on näidatud kaabli ühendus koha sildil : -5 - +10%. Küttekaabli temperatuuri reguleeri takse devireg
termostaadiga
joon. 11
joon. 12
joon. 13
Küttekaabel
Isolatsioon
Andur
Alumiiniumlint
Küttekaabel
Kaablitevahelise kauguse arvutamine
Põranda kütte kaablite paigaldamisel saab loogete­vahelist kaugust arvutada kahel viisil kasutades kaabli pikkust või erivõimsust.
Kaabli jooksva
meetri erivõimsus (W/m) x 100
Võimsus (m
2
) kohta kasutataval
põrandapinnal
Või
kaablialune
põrandapind (m2) x 100
kaabli pikkus (m)
= vahekaugus (cm).
devireg™ termostaadid
Reguleerimine
deviflex™ küttekaablite optimaalne reguleerimine toimub devireg™ elektroonilisi termostaate kasutades. devireg™ termostaadid reguleerivad temperatuuri täpselt ja efektiivselt, arvestades see juures ka mugavust ja ökonoomsust. devireg suur. Ruumi- ja traa tanduril on samad takistuse väärtused (15 kOhm/ 25°C) ja see tõttu võib neid vajaduse korral kasutada erinevate termostaatidega.
termostaatide valik on
Seeria Paigaldus Andur A Andur B Värv
130-
-132 520-
-522 330
316 610
Seinale
Süvistatav
DIN latile
DIN latile
Välisseinale
pritsme-
kindel
Regul.
vahemik
5-45ºC 5-35ºC 5-45ºC 5-35ºC
15-30ºC
5-45ºC
-10-+10ºC 5-50ºC
-10-50ºC
Traat/
Sisseehit.
Traat/
Sisseehit
Traat/
Ruumi
Traa t Traa t
Traa t
Traa t
Öine
temp.
alanemine
5ºC Polaar­5ºC
5ºC
0-8ºC
valge
Polaar-
valge
Hall
Hall
Polaar-
valge
Palun kasutage eeltoodud tabelit sobiva termostaadi leidmiseks.
Andurid ja muud lisad
- Traatandurid 3 m.
- Ruumiandur
- devireg™ termostaadid
- devifast paigalduslint (5 m ja 25 m)
- Alumiiniumlint, 38 mm x 50 m, rullil.
DEVI tooted on heaks kiidetud Eesti Elektrikontrollikeskuse poolt.
Keskkonna
temp.
20-60ºC
20-60ºC 20-60ºC
Joonistage sellele lehele paigaldatud
kaabli asendi plaan.
DEVI garantii:
Te olete ostnud DEVI küttesüsteemi, mis kahtlemata muudab Teie kodu mugavamaks ja küttesüsteemi ökonoomsemaks.
DEVI hoolitseb nüüd täielikult kütte eest deviflex kütte kaabli või devimat™ küttemati, devireg
termostaadi ja devifast
paigalduslindi abil.
Juhul, kui vastupidiselt meie ootustele tekib Teie küttesüsteemiga probleeme, oleme meie, Taani firma DEVI A/S, DEVI grupi liige, Euroopa Liidu varustaja, vastutavad toote vastavuse eest nõuetele, mis on ära toodud juhendis 85/374/CEE ja kõigile sellekohastele kohalikele eeskirjadele.
DEVI annab garantii deviflex™ küttekaablitele ja devimat™ küttemattidele 10-ks aastaks ja kõigile teistele DEVI toodetele 2-ks aastaks.
DEVI kohustub firmapoolse defektiga toote tasuta parandama või asendama uuega.
Defektiga devireg™ termostaadi puhul parandatakse toode DEVI-is tasuta ja tagastatakse võimalikult kiiresti kliendile. DEVI garantii ei kehti, kui töö on teostanud selleks mittevolitatud elektrik, kui paigaldatud tooted ei ole maale toodud DEVI kaudu, kui tooted ei ole nõuetekohaselt paigaldatud või on paigaldamise ajal vigastatud.
Kui vajatakse DEVI kontrolli või remonti mittegarantiiliste vigastuste puhul, tuleb teostatud tööde eest täielikult tasuda.
DEVI garantii on kehtetu, kui kauba eest ei ole õigeaegselt tasutud.
Meie, firmas DEVI oleme vastutavad meie klientide kõigi põhjendatud pretensioonide eest.
Garantii kehtib tingimusel, et GARANTII SERTIFIKAAT on pöördel toodud nõuetele vastavalt täidetud ja et defekt on kontrollitud ja estitatud DEVI volitatud edasimüüja või paigaldaja poolt.
Selleks, et garantii kehtiks, peab GARANTII SERTIFIKAAT olema vormistatud eesti keeles ja paigaldusjuhendi esimese lehekülje üleval vasakul nurgas peab olema Eesti Vabariigi rahvusvaheline ISO tähis (EE).
