HR Instalacijske upute
Devimat™ DTIK-300
Deviex™ DTIK-30
Dvožilni grijaći kabel za tekući
asfalt i cestovni asfalt
08090363 v. 01.01
2
Bilješke:
08090363 v. 01.01
3
Deviex™ DTIK grijaći kabel i Devimat™ DTIK grijaća mreža
DeviexTM DTIK-30 grijaći kabel i DevimatTM
DTIK-300 grijaća mrežica služe za ugradnju u
tekući asfalt ili cestovni asfalt u aplikacijama
za otapanje snijega i leda.
Ove upute govore o otapanju snijega i leda u
vanjskim zonama.
Specikacije
Mrežica
Kabel
Tip
Napon
Promjer
Hladni kraj
Izolacija vodiča
Plašt
Maks. temperatura
Deformacijska čvrsoča
Upozorenje !
Sustav mora biti reguliran prikladnim
termostatom koji mora biti isključen na
temperaturi višoj od +10°C.
Kabel se ni na koji način ne smije rezati i
skraćivati ili izlagati naprezanju oko područja
spoja.
Trebate li informacije o drugim područjima
primjene, molimo Vas da se poslužite
katalogom DEVI kompletni sustavi .
Devimat™ DTIK-300 (300 W/m
2
)
Deviex™ DTIK-30 (30 W/m)
Dvožilni s opletom
400 VAC
Ø 7 mm.
1 × 10 m, 2 x 2,5 mm
2
+ screen
FEP
XLPO
240°C kratkotrajno, 90°C dugotrajno
2000 N (IEC 60800 Class C)
Spajanje kabela ili mreža treba izvesti
ovlašteni električar.
Ne koristite parni valjak direktno na kabel.
Parni valjak (maks. 1000 kg, bez vibratora)
može biti upotrebljen na asfaltnoj cesti. Parni
valjak se ne smije koristiti na tekućem asfaltu.
Opće upute za postavljanje
Kod postavljanja grijaćih kabela treba obratiti
pažnju na slijedeće:
1. Grijaći kabel ili mrežu treba koristiti
jedino na način koji preporučuje DEVI
i trebaju biti pravilno spojeni na izvor
struje.
2. Spajanje električnog kabela ili mrežice
treba izvesti ovlašteni električar.
3. Treba obratiti pažnju na maksimalni
učinak i na radni učinak različitih
instalacija.
4. Grijaći kabel ili mreža moraju biti
zaštićeni od pretjeranog natezanja i
napetosti.
5. Područje oko grijaćeg kabela ili mrežice
mora biti čisto i bez oštrih predmeta.
6. Luk savijanja grijaćeg kabela ne smije biti
manji od 6 × promjera kabela.
08090363 v. 01.01
4
7. Grijaći kabeli ili mreže ne smiju dodirivati
jedni druge ili se međusobno križati.
8. Grijaći kabel mora biti uzemljen u skladu
s propisima struke.
9. Grijaći kabel ili mreža ne smiju biti rezani
ili skraćivani.
10. Grijaći kabel mora biti postavljen s
razmacima na cijelom području.
18. Kada postavljate grijaći kabel ili mrežu,
posebna se briga treba voditi o tome
da nisu pritisnuti u izolacijski materijal.
Također osigurajte da su kabel i hladni
kraj potpuno obloženi asfaltom bez
zračnih džepova.
19. Otpornost grijaćih kabela i izolacijska
otpornost moraju biti mjereni prije i
poslije postavljanja kabela ili mreža i
nakon lijevanja asfalta.
11. Ako koristite Deviex
TM
DTIK
preporučamo upotrebu Devifast
montažnih traka kako biste osigurali
jednostavno postavljanje kabela.
12. Kabal osjetnika mora biti zaštićen
izolacijskom cijevi održivosti do 240°C
kratkoročno (∅ min. 16 mm).
13. Smjestite izolacijsku cijev između kabela
na otvoreni kraj petlje kabela. Izolacijska
cijev je na kraju zapečaćena tako da asfalt
u nju ne može curiti.
14. Treba se voditi posebna briga kako se
grijaći kabeli ne bi oštetili alatom itd.
prilikom lijevanja asfalta.
15. Kada postavljate tekući asfalt, dopustite
mu da se ohladi do temperature od
približno 240°C prije nego ga položite
preko kabela. Kabeli jedno određeno
vrijeme mogu izdržati ovu temperaturu.
16. Asfalt ne smije sadržavati oštro kamenje.
Ako se radi o cestovnom asfaltu
preporučamo tip AB8T.
17. Bude li kabel oštećen prilikom
postavljanja ili kasnije u procesu gradnje,
dobro je znati gdje je i kako postavljen
kabel, razvodne kutije i hladni kraj. Npr.
koristeći crtež ili fotograju.
20. Otpornost kabela mora biti jednaka
onome što piše na spoju hladno/toplog
dijela: -5 - +10%.
21. Mora biti moguće isključiti grijaći kabel.
Preporučamo Vam upotrebu Devireg™
termostata.
22. Dopustite da se beton/asfalt osuše/
ohlade (za beton oko 30 dana – za asfalt
oko 1 dan) prije paljenja grijaćih kabela.
23. Na niskim temperaturama grijaći kabel
može postati tvrd i težak za rukovanje.
Problem ćete riješiti uključivanjem kabela
na jedno kraće vrijeme. Kabel mora biti
odmotan prije uključenja u struju!
24. Ne preporuča se postavljati kabel na
temperaturama manjim od +5°C.
25. Oprema za zaštitu se preporuča za svaki
krug.
26. Prije instalacije ili servisiranja isključite
napajanje.
27. Prisutnost grijačih kablova mora biti
obilježena vidljivim znakom.
08090363 v. 01.01
5
Upute za instalaciju Devimat™ mreže
Ako duljina Devimat™ mreže prelazi
potrebno područje, na kraju mora biti
skrenuta. To ćete učiniti tako da prerežete
mrežu (NE KABEL), te će ona biti smještena
paralelno s prvim redom postavljene mreže.
Instalacija ispod asfalta
Devimat™ mreža ne smije se skraćivati ni
u kom slučaju. Svako prekoračenje duljine
grijaće mreže mora biti postavljeno u asfalt, a
to se treba proračunati prije montaže.

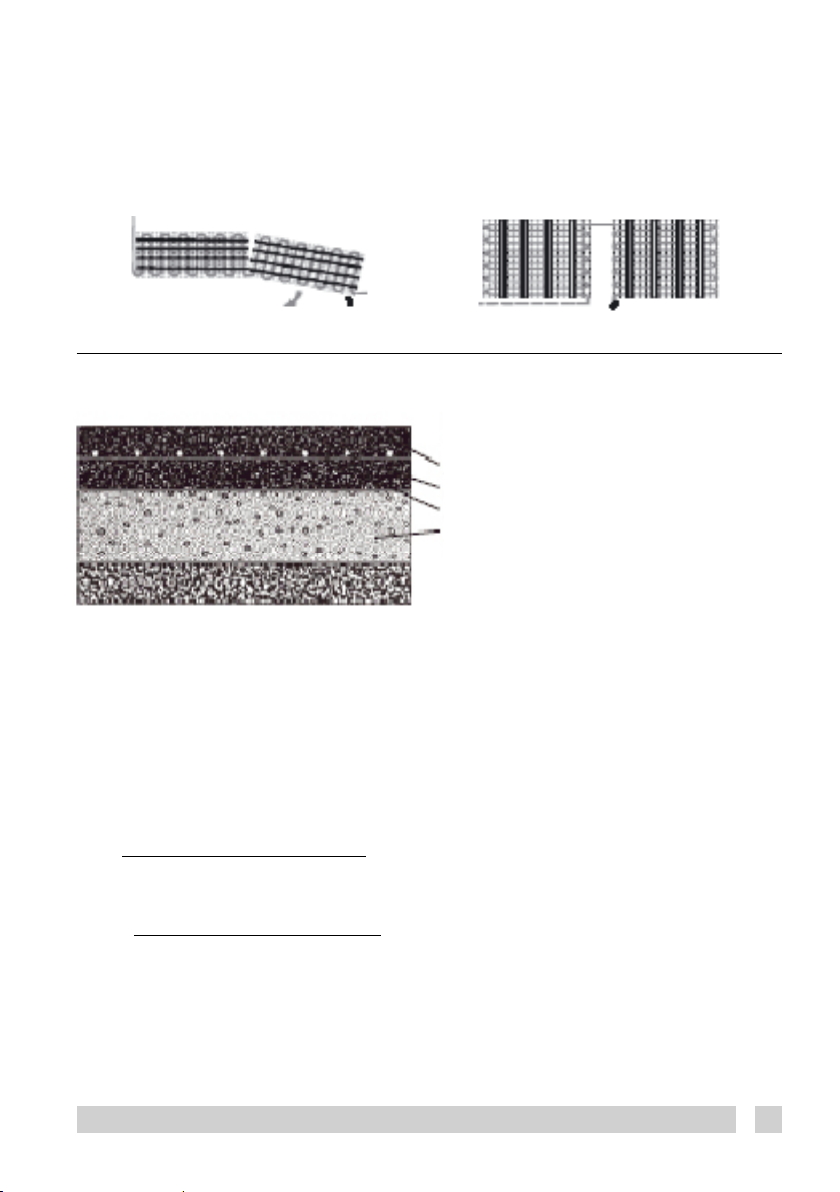

Asfalt
Jedan ili dva sloja asfalta
DeviexTM grijaći kabel ili DevimatTM grijaća mreža
DevifastTM traka za montažu
Pijesak ili šljunak
Proračun C-C razmaka
C-C razmak je udaljenost između središta
jednog kabela i središta slijedećeg.
Proračun C-C razmaka može se izračunati
na dva načina, koristeći duljinu kabela ili
potrebnu snagu.
C-C = površina m
2
slobodnog područja • 100
Duljina kabela u m
ili
C-C = Snaga po m kabela • 100
Snaga po m
2
slobodnog prostora
rezultat u cm.
Kontrola i regulacija
Najbolja regulacija Deviex™ kabela i
Devimat™ mreže se postiže uporabom
Devireg™ električnog termostata koji reagira
brzo i učinkovito.
Postoje različiti Devireg™ termostati koji
pokrivaju zahtjeve i želje svake instalacije.
Termostati
Za odabir termostata pogledajte naš katalog
proizvoda.
Dodatna oprema
Devifast™ trake za montažu, 5 m i 25 m.
08090363 v. 01.01
6
10-godišnje Devi jamstvo:
Kupili li ste DEVI sustav grijanja, koji
će sigurno povećati Vaš kućni komfor i
smanjiti troškove.
DEVI nudi rješenja za potpunu regulaciju
klimatskih uvjeta unutar i oko domova
i zgrada. DEVI nudi potpuni proizvodni
program s Deviex
Devimat
TM
grijaćim mrežicama, DeviregTM
termostatima, Devifast
TM
grijaćim kabelima ili
TM
montažnim
trakama i Devi samoregulirajćim
grijaćim kabelima koji zaokružju potpuni
proizvodni program.
Jamstvo od 10 godina se odnosi na
Deviex
grijaće mrežice i Devicell
TM
grijaće kabele, DevimatTM
TM
Ako bi se, suprotno svim očekivanjima,
pojavio problem na DEVI sustavu, otkrit
ćete da DEVI, po slijedećim uvjetima,
nudi 10-godišnje jamstvo od dana
kupovine proizvoda:
Sve dok je proizvod pod garancijom DEVI
će ponuditi novi ili popraviti stari ako se
utvrdi kako krivnja leži u deformiranom
dizajnu, materiajalu ili krivoj izradi.
Popravak ili zamjena su besplatni ako
je zahtjev korisnika ispravan. Odluku
o tome hoće li se proizvod popraviti
ili zamjeniti donosi isključivo DEVI.
DEVI neće biti odgovoran za slučajnu
ili posljedičnu štetu uključujući, ali ne
ograničavajući se samo na, štete na
imovini ili dodatne troškove usluge.
Jamstvo će vrijediti samo ako je
JAMSTVENI LIST popunjen točno i
prema uputama, i pod uvjetom da je
greška predočena to the installer ili
prodavaču bez nepotrebnog odgađanja i
s dokazom o kupnji. Molimo Vas, obratite
pažnju da JAMSTVENI LIST mora biti
popunjen na engleskom ili lokalnom
jeziku.
DEVI jamstvo ne pokriva instalacije
koje su obavili neovlašteni električari,
ili greške prouzrokovane tuđim
proizvodima, zloporabom, oštećenjima,
nepravilnom instalacijom. Ako DEVI treba
popraviti štetu zbog gore navedenih
razloga, svi troškovi će se naplatiti.
DEVI jamstvo izostaje ako isporučeni
proizvodi nisu u potpunosti plaćeni.
DEVI će bilo kada brzo i učinkovito
odgovoriti na sve pritužbe i upite svojih
kupaca.
Jamstvo izričito isključje sve pritužbe
koje prelaze uvjete objašnjene iznad.
Produženo vrijeme jamstva na
popravljene proizvode ne može biti
odobreno.
08090363 v. 01.01
7
Ime:
Adresa:
Grad:
Država:
Telefon:
10-godišnje jamstvo
Jamstveni list
DEVI garancija je odobrena
Jamstveni list mora biti popnjen točno kako bi jamstvo bilo valjano.
Molimo Vas pročitajte jamstvene uvjete na stranici ispred.
Tip proizvoda:
Broj materijala:
Duljina kabela/mrežice:
Snaga:
Kabel/mrežica/Devicell postavljena od:
Datum:
Električne instalacije izvršio:
Datum:
Mjerenje prije instaliranja Mjerenje nakon instaliranja
Kabal Kabal
Otpor Otpor
Izolacija Izolacija
Otpor Otpor
Upozorenje:
Pečat dobavljača
Datum: / -
