Danfoss
Přístroj pro vyvažování otopných soustav
PFM 3000A
Uživatelský manuál
Danfoss
PFM 3000A
Obsah
Obsah
Úvodem
Výhody přístroje PFM 3000A
Důležitá upozornění pro uživatele
Uvedení do provozu
Dobíjení baterie
Odvzdušnění připoj. hadiček
Nulování tlaku
Funkce tlačítek klávesnice
Měření s PFM 3000A
Měření průtoku na armaturách, které nejsou v
paměti PFM 3000A ..................................
Topenářské výpočty
Výpočet přednastavení armatury pro požadovaný
průtok ..............................................
Výpočet tlakové ztráty armatury pro požadovaný
průtok ..............................................
..............................................
............................................
........................
...................
.................................
.....................................
........................
......................................
..........................
...............................
...............................
Záznam dat
3
5
6
6
Práce s projekty
6
6
7
7
7
8Volba jazyka .........................................
8Nastavení času ......................................
Komunikace s počítačem
9Automatické vypínání .................................
Program pro zpracování a zobrazení dat
9Podsvětlení displeje ..................................
Uživatelský software PFM 3000A .....................
9Jednotky tlaku .......................................
10Jednotky průtoku ....................................
10Filtr měření .........................................
10Výběr ventilu .......................................
11Změna přednastavení ventilu .........................
Doporučená údržba přístroje
11
11Měření bez projektu .................................
Základní technické údaje
11Měření přetlaku v soustavě ...........................
12Měření diferenčního tlaku a průtoku ...................
12
12Měření teploty ......................................
13
13
13
........................................
...................................
...........................
.......................
...........................
13
13Programování záznamu .............................
14Start záznamu ......................................
14Ukončení záznamu ..................................
15
17Projekt bez společného ventilu .......................
17Měření pro vyvážení projektu .........................
18Výpočet vyvážení ...................................
18Výsledky vyvážení projektu ..........................
18Kontrola vyvážení projektu ...........................
20Projekt se vstupem uprostřed ........................
21
21
21Minimální požadavky na PC ..........................
21Instalace software ...................................
21Ovládání programu .................................
21Zpracování naměřených dat ..........................
23
23Součásti dodávky ...................................
25
3
PFM 3000A
Danfoss
4
Danfoss
PFM 3000A
Úvodem
PFM 3000A je nástroj určený pro servis a hydraulické
vyvažování otopných a chladících souprav s řadou
vestavěných přídavných funkcí, které přinášejí uživateli
pohodlí a komfort při práci. Přístroj má malé rozměry, pevné
kovové pouzdro, které snáší i nešetrné zacházení v
externím provozu. Bez následků vydrží i polití vodou. Pro
zpracování údajů v kanceláři slouží standardní rozhraní
RS232 a uživatelský software, který je součástí dodávky.
Základním modulem přístroje je diferenční tlakoměr s
digitálním zpracováním tlaku, se senzorem tlaku
integrovaným přímo uvnitř přístroje. Tlakoměr plně využívá
výhod digitální techniky a kompenzuje teplotní závislosti a
nelinearitu měření. Umožňuje měření přetlaku případně
podtlaku v soustavě a měření diferenčního tlaku. Pomocí
diference tlaku na vyvažovacím nebo měřícím prvku můžete
měřit průtok jednotlivými větvemi soustavy a provádět
vyvážení otopné soustavy. Vynikající vlastnosti tlakoměru
jsou základem dalšího přesného měření.
Externí modul teploměru doplňuje základní měřicí výbavu
přístroje o měření teploty média, teploměr se připojuje do
konektoru pro komunikaci RS232 a práce s teploměrem je
velmi jednoduchá díky rozměrům shodným s měřicími
jehlami k vyvažovacím ventilům. Měřicí hrot teploměru tedy
na vyvažovacím ventilu zasunete do výstupu pro měření
diferenčního tlaku. Při záznamu dat se teplota zapisuje s
ostatními veličinami do paměti přístroje.
Nepostradatelným nástrojem pro vyvažování hydraulických
soustav je vestavěný modul průtokoměru, který z diference
tlaku na měřicím elementu vypočítá průtok příslušnou větví
otopného obvodu. Charakteristiky vyvažovacích a měřicích
prvků nejznámějších výrobců jsou naprogramovány v paměti
přístroje a příslušný typ jednoduše vyberete z menu
přístroje.
Pro měření průtoku v soustavách s nemrznoucími
přísadami, případně v chladicích systémech, je zabudována
korekce průtoku pro různá teplonosná média.
Inverzním modulem k průtokoměru je modul pro výpočet
přednastavení ventilu. Tato funkce je inverzní k výpočtu
průtoku a jejím výstupem je přednastavení ventilu pro
požadovaný průtok. Funkce vypočítá přednastavení ventilu z
přímo z jeho charakteristiky uložené v paměti přístroje, takže
vždy dostanete správnou hodnotu přednastavení.
Dalším výrazným kladem přístroje je integrovaný záznamový
modul s obvodem reálného času. Hodinový obvod je
zálohován lithiovou baterií.
Modul pomáhá při archivaci údajů z realizace projektu nebo
při diagnostice časových dějů v otopném systému. Do
paměti přístroje se zapisuje tlak, průtok, teplota, zvolený
ventil, přednastavení ventilu a identifikační údaje měření,
které vám usnadní práci při zpracování a vyhodnocování
výsledků v PC. Při zápisu měřených dat s delší periodou
záznamu, přechází přístroj automaticky do stavu snížené
spotřeby (sleep), což umožňuje dlouhodobý záznam z
interního zdroje.
Při záznamu dat můžete jednorázově zapsat data z
jednotlivých míst otopného sytému a následně zpracovat
aktuální stav systému v klidu kanceláře, nebo zvolit
5
PFM 3000A
Danfoss
periodický záznam. Analýza časových dějů vám pomůže při
výběru optimálního řešení systému.
Zapsaná data vyčtete do personálního počítače pomocí
software, který je dodáván s přístrojem. Tento software umí
zobrazit data v tabulce nebo grafu a tisk dat. Data můžete
dále exportovat ve standardních formátech PC a zpracovat v
textovém editoru, tabulkovém procesoru nebo databázových
programech.
Nejvyšší uživatelský přínos má modul pro výpočet vyvážení
otopné soustavy, který provádí výpočet hydraulického
vyvážení soustavy s více větvemi a dovolí vám vyregulovat i
složitou otopnou soustavu včetně společného ventilu.
Inteligentní výpočetní metoda optimalizuje hydraulické
poměry v systému a výsledkem je návrh s minimálními
energetickými ztrátami systému. Tím se podstatně zkrátí
doba vyvažování. Funkce vypočítá přednastavení ventilu z
přímo z jeho charakteristiky uložené v paměti přístroje, takže
vždy dostanete správnou hodnotu přednastavení.
Výhody přístroje PFM 3000A
y Mechanické provedení
y Integrovaný senzor tlaku
y Robustní kovové pouzdro
y Odolnost proti vodě
y Velký čtyřřádkový displej
y Podsvícení displeje
y Přehledná foliová klávesnice s 16 ti tlačítky
y Dobíjecí lithiová baterie
Důležitá upozornění pro uživatele
Pokud jste již přístroj použili při měření kapalného média,
nevystavujte jej teplotám nižším než je bod tuhnutí měřené
kapaliny z důvodu možnosti zničení senzoru tlaku.
V rychlospojkách R20 (menší velikost) měřicích hadiček jsou
osazeny spékané filtry s filtrační schopností 50 mm. Při
měření v systémech s velkým množstvím nečistot dochází k
zanášení filtrů. Pokud po připojení měřících hadiček do
soustavy indikuje přístroj na displeji nereálný údaj tlaku,
případně je některý ze vstupů tlaku nefunkční, proveďte
výměnu filtrů.
Uvedení do provozu
PFM 3000A je dodáván se zabudovanou přednabitou baterií
Li-Ion a při dodávce je již připraven k činnosti. Po prvním
zapnutí zkontrolujte, případně nastavte obvod reálného času
dle návodu.
Dobíjení baterie
Stav baterie můžete zkontrolovat v režimu měření stiskem
horké klávesy . Na displeji se objeví baragraf kapacity
baterie
6
Danfoss
PFM 3000A
Pod kapacitou baterie 5% na displeji každých 15 s bliká text
Vybitá baterie! . V tomto stavu můžete pracovat ještě asi 6
hodin, pak se PFM 3000A automaticky vypne.
Nabíječ baterie připojte do konektoru pod otevíracími dvířky
v dolní části přístroje. Nabíjecí doba je asi 7 hodin.
Odvzdušnění připoj. hadiček
Pro minimalizaci chyb měření odvzdušněte připojovací
hadičky přístroje. Sejměte z hadičky rychlospojku R20
(menší rychlospojka) přitlačením svěrného pojistného
kroužku (černý límec) směrem k rychlospojce. Neodpojujte
rychlospojku pouhým tahem nebo násilím, hrozí poškození
povrchu hadičky či zničení šroubení. Hadičku připojte na
měřicí ventilek armatury rychlospojkou R21 nebo na
vypouštěcí kohout pomocí měřicího adaptéru. Propláchněte
hadičku vodou, až zmizí vzduchové bubliny. Nasaďte zpět
rychlospojku R20. V hadičce zůstane voda, protože
rychlospojky na obou stranách mají zpětný ventil.
Nulování tlaku
filtry v hadičkách přístroje. Pokud nedojde ke zlepšení stavu,
je nutný odborný servis.
Nulování není uloženo v konfiguraci přístroje a po novém
zapnutí se opět zobrazují původní údaje tlaku a průtoku.
Funkce tlačítek klávesnice
Tlačítka se standardními popisy čísly nebo písmeny slouží k
zadání dat do přístroje. Další tlačítka mají odlišný význam:
Zapíná a vypíná přístroj. Pro zapnutí podržte
tlačítko asi 1 vteřinu.
Vynuluje údaj tlaku na displeji. Slouží k případné
korekci nestability nuly a závislosti diferenčního
tlaku na statickém tlaku.
Ve funkci měření otevírá menu. V menu slouží k
pohybu k vyšší úrovni menu. Pokud zmáčknete
toto tlačítko při zadávání hodnot, neuloží se
nová hodnota, a zůstane zachovaná původní
hodnota.
Slouží k potvrzení hodnot nebo vybraných
příkazů z menu.
Horká klávesa Ventil. V měření vyvolá výběr
ventilů.
Horká klávesa Nastavení. V měření vyvolá
volbu přednastavení ventilu.
V menu slouží k pohybu v menu, ve vstupu
hodnot k pohybu kurzoru.
Pokud se během používání přístroje posune nula tlaku,
můžete posuv nuly korigovat tlačítkem NULA. Když je chyba
nuly větší než několik kPa, doporučujeme vyčistit spékané
Ve vstupu hodnot krátký stisk smaže znak,
podržení smaže celý údaj.
7
PFM 3000A
Danfoss
Konfigurace PFM 3000A
Před měřením nejprve nakonfigurujte přistroj podle Vašich
potřeb zadáním níže uvedených parametrů. Konfigurace je
trvale uložena v paměti PFM 3000A až do příští změny i při
vypnutí přístroje.
V následující tabulce je popis kláves a postup pro volbu
funkcí a zadávání hodnot z menu.
Funkci MENU zvolíte stiskem stejnojmenné
klávesy . Na prvním řádku menu je název
položky menu a na dalších řádcích listovací
seznam nabídek k položce. Vybraná položka
seznamu je označená zatržítkem na první pozici
řádku. Pokud jsou za položkou menu další
nabídky, je na posledním místě řádku znak
Výběr a potvrzení
Skok o úroveň výše, podržením 1 sec vyskočíte
z libovolného zanoření nazpět do měření.
Volba jazyka
Vstupte do menu.
Menu Jazyk. Vyberte
požadovaný jazyk a potvrďte.
Nastavení času
Datum a čas můžete zkontrolovat ve stejnojmenném režimu.
Klávesa volby režimu.
Nabídka volby režimu.
Vyberte Datum a čas a
stiskněte OK.
Pokud údaje nesouhlasí, opravte příslušnou hodnotu.
Hlavní menu. Vyberte položku
Konfigurace a potvrďte.
Hlavní menu
vybraná položka menu
následuje podmenu
Vyberte položku Konfigurace
a potvrďte.
Menu Konfigurace. Vyberte
položku Jazyk a potvrďte.
Menu Konfigurace. Vyberte
položku Datum a čas a potvrďte.
Menu Datum a čas. Potvrďte
položku Minuty.
8
Danfoss
PFM 3000A
Zadejte minuty. Číslici na pozici
kurzoru přepíšete stiskem
příslušné klávesy.
Přesuňte kurzor na
požadovanou pozici.
...
Podobným způsobem zadejte hodiny, dny, měsíc a rok.
Nemusíte zadávat každou dekádu, stačí pouze přepsat
potřebné dekády.
Zadejte číslici.
Číslici na aktuální pozici kurzoru
smažte stiskem DEL. Stiskem
na DEL na 1s smažete celé
číslo.
Potvrďte.
Automatické vypínání
PFM 3000A se automaticky vypne 10 minut po posledním
stisku klávesnice. Pokud dlouhodobě měříte bez obsluhy
klávesnice, je vhodné tuto vypnout. V režimu záznam je
funkce zakázána bez Vašeho zásahu, po ukončení záznamu
se opět povolí. Automatické vypnutí se neukládá do
konfigurace přístroje a po zapnutí přístroje je povoleno.

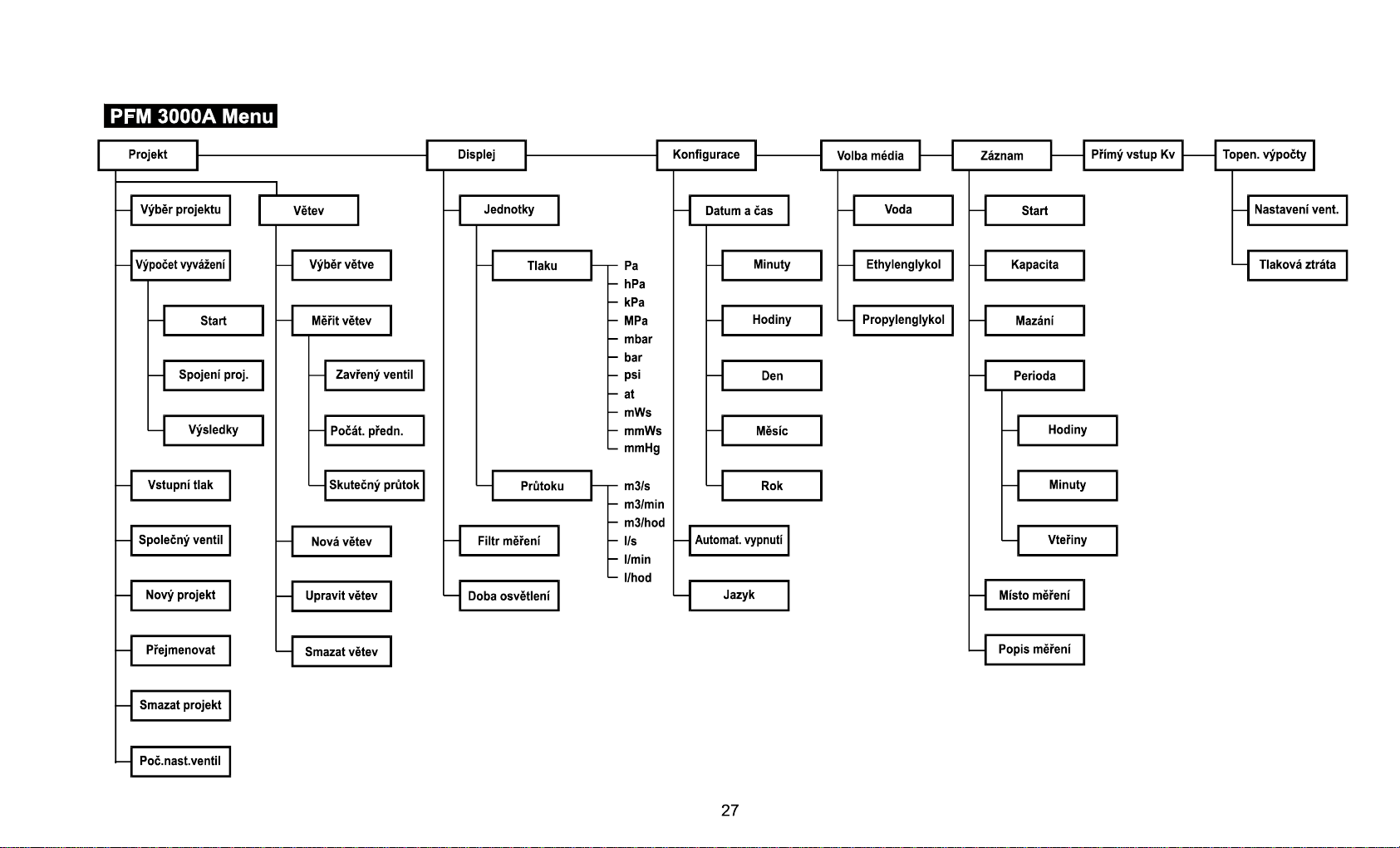

Hlavní menu
vybraná položka menu
následuje podmenu
Vyberte položku Displej a
potvrďte.
Menu Konfigurace.
Vyberte položku Automat.
vypnutí a potvrďte.
Menu Automat. vypnutí.
Vyberte požadovanou funkci a
potvrďte.
Podsvětlení displeje
Tuto funkci oceníte při měření ve špatných světelných
podmínkách a v noci. Když nastavíte dobu podsvětlení 0,
funkce není aktivní. Podsvětlení displeje má značnou
spotřebu a snižuje dobu provozu z baterie asi na 50 %.
Hlavní menu
vybraná položka menu
následuje podmenu
Vyberte položku Displej a
potvrďte.
Menu Displej.
Vyberte položku Doba osvětlení
a potvrďte.
Zadejte dobu podsvětlení
displeje a potvrďte.
Jednotky tlaku
Hlavní menu
vybraná položka menu
následuje podmenu
Vyberte položku Displej a
potvrďte.
9
PFM 3000A
Danfoss
Menu Displej.
Vyberte položku Jednotky a
potvrďte.
Menu Jednotky.
Vyberte položku Jednotky tlaku a
potvrďte.
Volba jednotek tlaku. Vyberte
žádanou jednotku a potvrďte.
Vraťte se o úroveň výše.
Jednotky průtoku
Vyberte položku Jednotky
průtoku a potvrďte.
Volba jednotek průtoku. Vyberte
žádanou jednotku a potvrďte.
Filtr měření
PFM 3000A filtruje změřenou hodnotu tlaku i průtoku, čímž
je dosaženo stabilnějšího údaje na displeji při kolísání tlaku
na vstupu přístroje. 99,9% hodnoty tlaku dosáhne údaj na
displeji pro rychlý filtr za 0,75 s, střední filtr za 5 s a pomalý
filtr za 20 s. V údaji průtoku k tomu ještě přistupuje pevná
hodnota 16 s pro libovolný filtr.
Výběr ventilu
... ...
..
Hlavní menu. Vyberte položku
Displej a potvrďte.
Vyberte položku filtr měření a
potvrďte.
Vyberte požadovaný filtr měření
a potvrďte.
horká klávesa výběru ventilu
Výběr výrobce ventilu. Zvolte
výrobce, potvrďte.
Výběr jmenovitého průměru
ventilu. Zvolte jmenovitý průměr,
potvrďte.
Zadání přednastavení ventilu.
Zadejte hodnotu přednastavení.
Desetinnou čárku zadejte
stiskem “0” na 1s. Je přípustná
pouze jedna desetinná čárka,
více přístroj nezapíše.
10
Danfoss
PFM 3000A
Potvrďte.

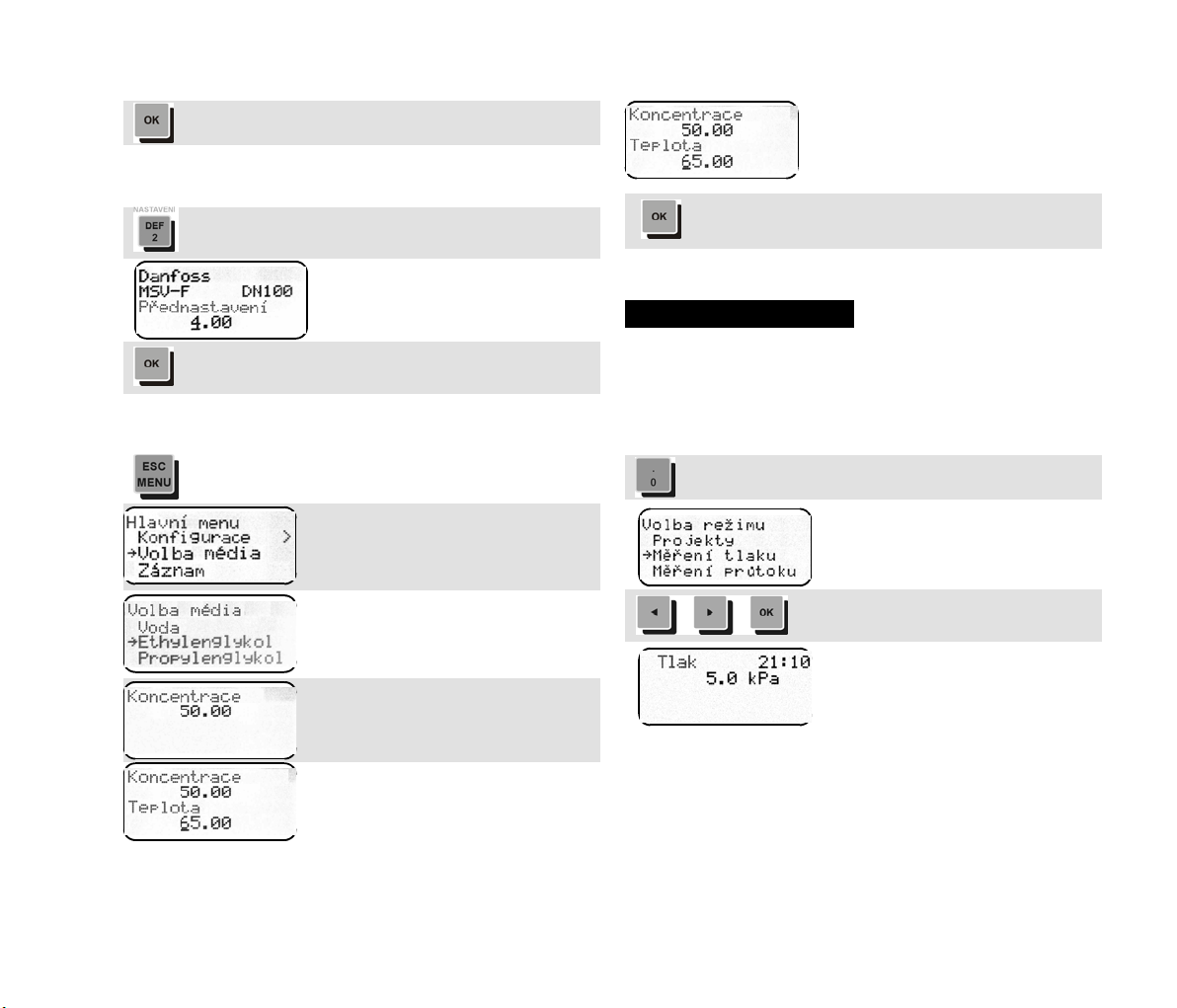

Změna přednastavení ventilu
Horká klávesa pro
přednastavení ventilu
Zadejte hodnotu nového
přednastavení.
Potvrďte, přístroj se vrátí zpět do
měření.
Volba media
Vstupte do Hlavního menu.
Vyberte položku Volba média,
potvrďte.
Menu Volba média. Zvolte
médium, potvrďte.
médiem, aby měřil teplotu
média.
V opačném případě zadejte
teplotu z klávesnice.
Potvrďte.
Měření s PFM 3000A
Měření bez projektu
Měření přetlaku v soustavě
Klávesa volby režimu.
Nabídka volby režimu.
Vyberte Měření tlaku a stiskněte
OK.
Zadejte koncentraci média v %
a potvrďte.
Pro přesný výpočet průtoku s
nemrznoucím médiem je třeba
znát teplotu média.
Když máte připojen teploměr,
na displeji se objeví měřená
teplota. Při měření pak musíte
mít teploměr v kontaktu s
Statický tlak připojte na vstup vyššího tlaku (červený), vstup
nižšího tlaku (modrý) nepřipojujte. Přístroj měří přetlak v
soustavě vzhledem k atmosférickému tlaku.
11
PFM 3000A
Měření diferenčního tlaku a průtoku
Tlakovou diferenci můžete s přístrojem PFM 3000A měřit v
libovolné části systému, průtok lze měřit pouze na
regulačních armaturách uložených v paměti přístroje. Na
vstupy tlaku připojte pomocí připojovacích hadiček měřicí
výstupy z regulačního ventilu, na kladný vstup (červený)
vyšší tlak, na záporný (modrý) vstup nižší tlak. Pro
odstranění vlivu statického tlaku v soustavě nastavte nulu
přístroje při plně otevřeném regulačním ventilu a nulovém
průtoku média:
Stiskněte nulování.
Po uvedení systému do provozního stavu přístroj měří
tlakovou diferenci na regulačním ventilu a po volbě
odpovídajícího regulačního ventilu a přednastavení vypočítá
průtok ventilem:
Klávesa volby režimu.
Nabídka volby režimu.
Danfoss
Měření průtoku na armaturách, které nejsou v
paměti PFM 3000A
Pro měření průtoku musíte zadat armaturu a přednastavení
armatury na které průtok měříte. Pokud měříte na armatuře,
která není v paměti PFM 3000A a znáte Kv armatury,
můžete měřit průtok po zadání Kv z menu.
PFM 3000A pak počítá průtok z této hodnoty Kv. Po stisku
kláves VENTIL nebo NASTAVENÍ se přístroj vrátí ke
standardnímu měření průtoku.
Měření teploty
Teploměr připojte k vypnutému PFM 3000A.
Hlavní menu. Vyberte položku
Přímý vstup Kv a potvrďte.
Zadejte hodnotu Kv a potvrďte.
Klávesa volby režimu.
Nabídka volby režimu.
Vyberte Měření průtoku a
stiskněte OK.
12
Danfoss
PFM 3000A
Vyberte Měření teploty a
stiskněte OK.
Topenářské výpočty
Výpočet přednastavení armatury pro
požadovaný průtok
Tato funkce umožňuje výpočet přednastavení armatury pro
požadovaný průtok. Vyberte typ armatury a aktualizujte
přednastavení v PFM 3000A.
Přístroj Vás povede celou procedurou výpočtu pokyny na
displeji. Nejprve musíte zadat požadovaný průtok. V dalším
kroku PFM 3000A změří aktuální průtok armaturou a vyzve
Vás k uzavření armatury. Přístroj změří tlak na armatuře v
tomto stavu vypočítá přednastavení pro požadovaný průtok.
Hlavní menu. Vyberte položku
Topen. výpočty a potvrďte.
Vyberte položku Nastavení
vent. a potvrďte.
Výpočet tlakové ztráty armatury pro
požadovaný průtok
Když znáte dispoziční tlak větve, tato funkce Vám rychle
ukáže, zda můžete instalovanou armaturou větev
zaregulovat.
Vyberte typ armatury a aktualizujte přednastavení v PFM
3000A.
Vyberte položku Tlaková ztráta z
menu Topen. výpočty a
potvrďte.
Zadejte požadovaný průtok. Po potvrzení přístroj zobrazí
tlakovou ztrátu na aktuální armatuře pro požadovaný průtok.
Výpočet tlakové ztráty ukončíte tlačítkem ESC.
Záznam dat
Programování záznamu
Před záznamem dat musíte zkontrolovat, případně nastavit
parametry záznamu z menu Záznam.
Zkontrolujte volnou kapacitu
paměti záznamu v menu
Záznam/Kapacita.
Jednomu dílku baragrafu
odpovídá cca 100 záznamů.
Pokud je volná paměť
nedostatečná, smažte paměť v
položce Záznam/Mazání.
13
PFM 3000A
Danfoss
Perioda/Hodiny = 0
Perioda/Minuty = 0
Perioda/Hodiny = X
Perioda/Minuty = Y
Perioda záznamu může být 1 s
až 24 hodin.
Přístroj zapisuje s periodou z
položky Perioda/Sekundy.
Přístroj ignoruje vteřiny periody a
zapisuje s periodou X:Y. Během
čekání na záznam přístroj
přechází do energeticky
úsporného režimu “spaní”, kdy
není aktivní ani displej. Po
uplynutí naprogramované
periody se PFM 3000A zapne a
po dobu potřebnou k ustálení
parametrů přístroje měří. Pak se
provede záznam a přístroj opět
usne.
V položkách Místo a popis
měření můžete zapsat texty
skládající se z písmen A až Z,
čísel 0 až 9, mezery, pomlčky a
tečky o délce 2x šestnáct znaků.
sebou dva stejné znaky, posuňte kurzor
posunout šipkami.
Stiskem klávesy smažete znak na pozici kurzoru
a celý řetězec za kurzorem se posune o místo
doleva. Podržením klávesy 1 sec smažete celý
řádek. Zadání potvrdíte klávesou OK. pokud
chcete skončit beze změny hodnot, stiskněte
klávesu ESC.
Start záznamu
Záznam spustíte z menu
Záznam/Start.
V záznamu je zapsáno místo a popis, které jste zadali v
předchozím odstavci, zvolená armatura, přednastavení,
čas, tlak, průtok a teplota. Záznam indikuje na displeji
před údajem času.
*
blikání
Zaplněná paměť záznamu. Když
nejste přítomen, PFM 3000A se
po 10 minutách automaticky
vypne.
Čísla nebo písmena zadáte z membránové
klávesnice s blikajícím kurzorem na místě, kam
zapíšete znak. Kurzorem můžete pohybovat
šipkami vpravo nebo vlevo. Stisk klávesy
přepíše znak na pozici kurzoru a kurzor se
posune o jeden znak doprava.
Každá alfanumerická klávesa má několik
významů. Tato klávesa zapisuje postupně znaky
A, B, C, 1 na stejné pozici. Když potřebujete za
Ukončení záznamu
14
Danfoss PFM 3000A
Záznam pokračuje.
Konec záznamu.
V režimu “spaní” se stiskem libovolné klávesy přístroj
probudí a na displeji se také objeví dotaz na konec
záznamu.
V režimu "spaní" nepracuje funkce Nula (korekce posuvu
nuly tlaku).
Práce s projekty
PFM 3000A má zabudovaný modul pro výpočet vyvážení
projektu s jedním vodorovným rozvodem s maximálně 32
svislými větvemi. Výpočetní metoda předpokládá konstantní
tlak na vstupu projektu a projekt bez hydraulických prvků se
zpětnou vazbou (regulátory diferenčního tlaku ve větvích,
termostatické ventily).
V paměti přístroje mohou být uloženy dva projekty a je
možný i výpočet projektu se vstupem tlaku uprostřed
spojením dvou základních projektů PFM 3000A.

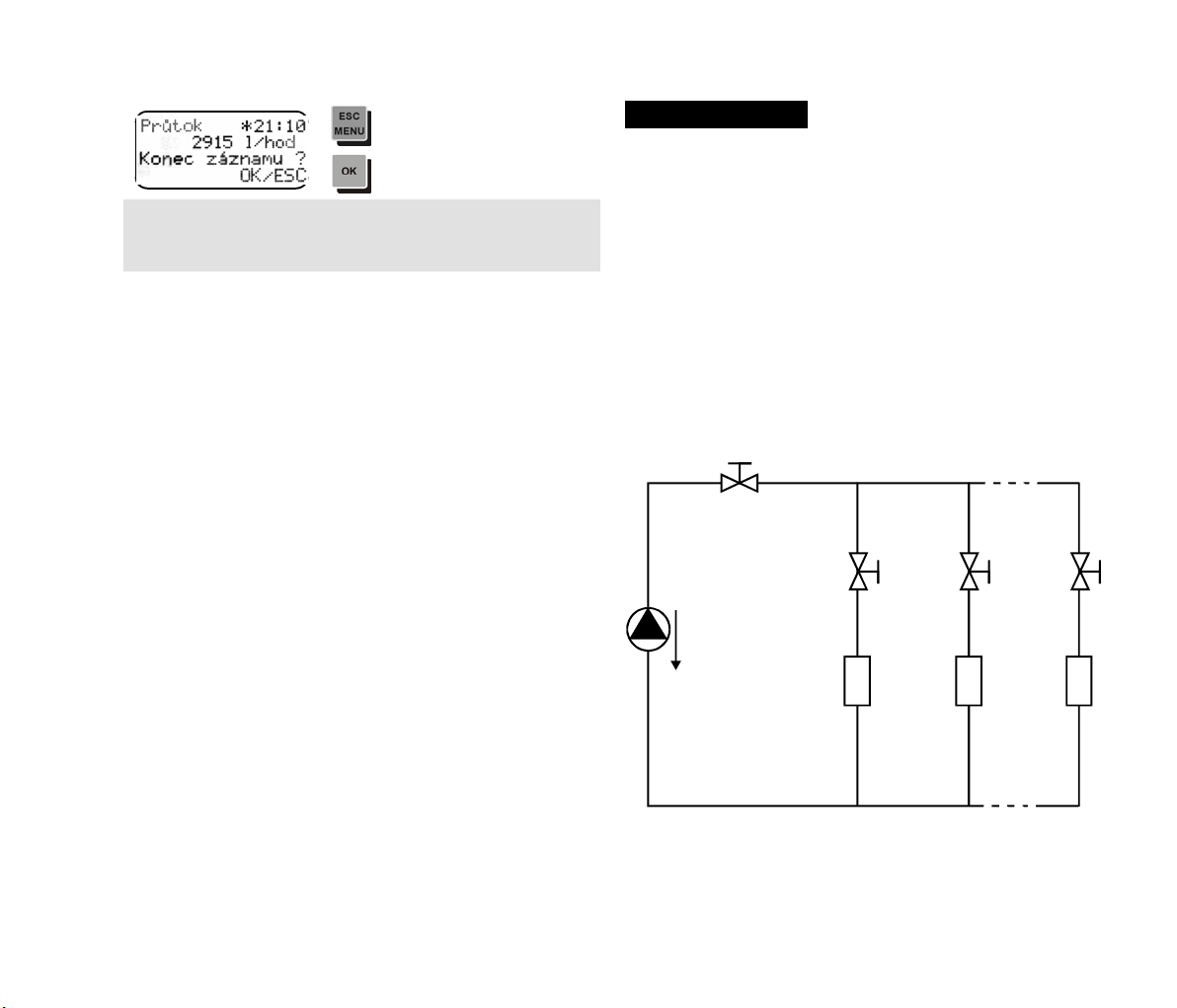

Schéma projektu
Čerpadlo
Vstupní
tlak
Společný
ventil
Větev 1
Regulační
ventil 1
Zátěž 1
Regulační
ventil 2
Větev nVětev 2
Regulační
ventil n
Zátěž nZátěž 2
15
PFM 3000A
Danfoss
Tvorba nového projektu
Zvolte buď projektovou hodnotu, nebo takové
přednastavení, které zajistí přiměřený průtok všemi
větvemi s měřitelným úbytkem tlaku na regulačních
armaturách ve větvích.
Menu Projekt/Nový projekt
Zadejte jméno projektu max. 12
znaků.
Pro projekt bez společného
ventilu zvolte Bez sp. ventilu.
Vyberte výrobce společného
ventilu.
Zadejte jmenovitý průměr
ventilu.
Zadejte počáteční přednastavení
společného ventilu.
Menu Větev/Nová větev
Zadejte jméno větve max. 12
znaků.
Vyberte ventil ve větvi
Zadejte počáteční přednastavení
ventilu ve větvi. Pro počáteční
přednastavení ventilu ve větvi
platí stejné pravidlo jako pro
společný ventil.
Zadejte požadovaný průtok
Opakujte kroky 6 až 9 pro
všechny větve projektu
Větve musejí být za sebou v pořadí podle náhradního
schéma projektu tak, jak jsou ve skutečné technologii. Další
větve se přidávají za poslední větev. Když potřebuje přidat
větev doprostřed projektu (např. na stavbě zjistíte fyzickou
větev v rozporu s projektovou dokumentací), vyberte v PFM
3000A poslední správnou větev podle projektové
dokumentace. Pak přidejte novou větev, která se vsune za
vybranou větev a posune všechny následující větve dozadu.
16
Danfoss
PFM 3000A
Projekt bez společného ventilu
Schéma soustavy bez společného ventilu
Čerpadlo
Vstupní
tlak
Větev 1
Regulační
ventil 1
Zátěž 1
Regulační
ventil 2
Větev nVětev 2
Regulační
ventil n
Zátěž nZátěž 2
Vytvoření projektu bez společného ventilu je stejné jako
standardního projektu, pouze v kroku Zadání společného
ventilu vyberete Bez sp. Ventilu. Pokud vytváříte projekt v
počítači odznačíte zaškrtnutí „Společný ventil".
Měření pro vyvážení projektu
Nastavte počáteční přednastavení společného ventilu a
ventilů ve všech větvích.
Menu Projekt/Vstupní tlak
Připojte PFM 3000A na vstup
teplonosného média do projektu.
Vyberte větev.
Připojte PFM 3000A na
regulační armaturu ve větvi.
Menu Větev/Měřit větev/Poč.
Předn.
Menu Větev/Měřit
větev/Zavřený ventil. Zavřete
ventil.
Vyberte projekt z menu Projekt/Výběr projektu.
Vraťte přednastavení ventilu na
počáteční hodnotu.
Opakujte měření na ventilu větve
pro všechny větve projektu.
17
PFM 3000A
Výpočet vyvážení
Výpočet spustíte z menu Projekt/Výpočet vyváž./Start.
PFM 3000A zkontroluje, jestli jsou změřeny všechny
hodnoty potřebné pro výpočet vyvážení. Pokud nejsou
všechny údaje změřeny, přístroj vypíše větve, které nejsou
změřeny. Pak přístroj vypočítá vyvážení soustavy.
Výsledkem výpočtu je přednastavení všech ventilů včetně
společného ventilu pro požadovaný průtok. Výpočet trvá až
několik desítek vteřin, postup výpočtu je indikován
baragrafem na displeji.

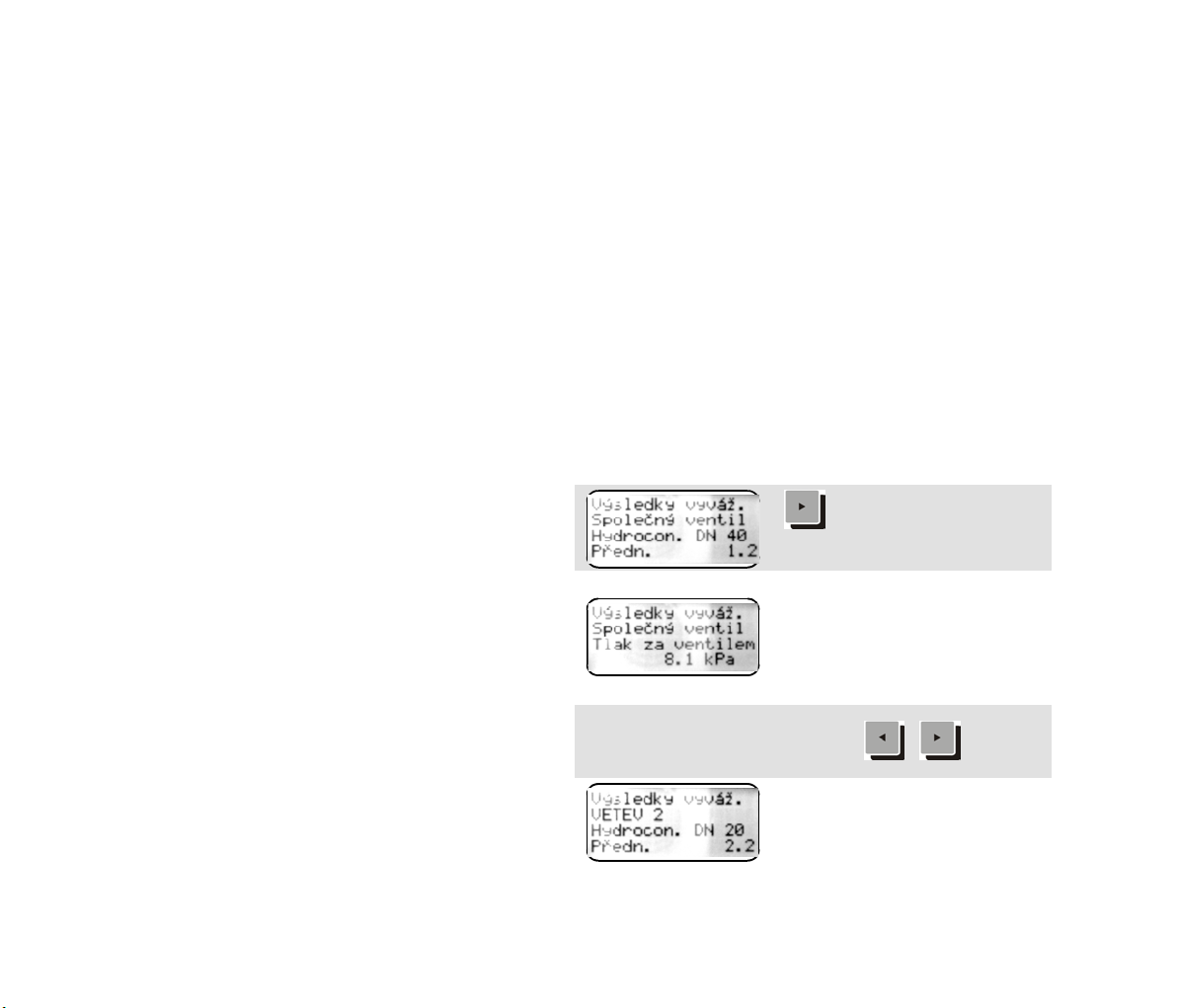

Výsledky vyvážení projektu
Po ukončení výpočtu výsledky zobrazíte z menu
Projekt/Výpočet vyváž./Výsledky.
Tlak za společným ventilem,
vypočítaný z náhradního
schéma projektu. Když je
vypočítaný tlak větší než vstupní
tlak projektu, projekt nelze
realizovat.
Danfoss
18
Přednastavení v jednotlivých
větvích.
Danfoss
PFM 3000A
Větev nejde vyvážit, musíte
zvolit větší žádaný průtok pro
daný ventil nebo menší dimenzi
ventilu.
Větev nejde vyvážit, musíte
zvolit menší žádaný průtok pro
daný ventil nebo větší dimenzi
ventilu.
Kontrola vyvážení projektu
y Nastavte ve všech větvích projektu včetně společného
ventilu vypočítané přednastavení a skutečný průtok by
měl odpovídat požadovanému.
y Drobné odchylky průtoku od požadovaných hodnot
opravte změnou přednastavení armatur.
y Skutečný průtok můžete zapsat do projektu z menu
Větev/Měřit větev/Skutečný průtok, nezapomeňte
vybrat příslušnou větev z menu Větev/Výběr větve.
y Vyvážený projekt můžete vyčíst z přístroje pomocí
uživatelského software PFM 3000A a archivovat,
případně tisknout.
Pro kontrolu projektu po vyvážení je vhodný režim Projekty
Vyberte Projekty a stiskněte
OK.
Na třetím řádku je žádaný
průtok, na 4. řádku PFM 3000 A
měří skutečný průtok.
Horká klávesa přepíná mezi dvěma projekty, šipkami
můžete listovat mezi větvemi. Při změně větve se
automaticky vybere příslušný ventil ve větvi a do
přednastavení se nastaví počáteční nastavení větve. Pokud
je projekt vyvážený v PFM 3000 A, aktualizuje se
přednastavení ventilu vypočítanou hodnotou. Tato funkce je
pro kontrolu vyvážení projektu výhodná protože jednoduše
procházíte projekt, přepnete příslušnou větev, a na 4. řádku
měříte příslušný skutečný.
Klávesa volby režimu.
Nabídka volby režimu.
19
PFM 3000A
Danfoss
Projekt se vstupem uprostřed
V praxi se často vyskytují soustavy s jedním vstupem tlaku a rozvodem na obě strany od vstupu. PFM 3000A umožňuje
vypočítat vyvážení i takovéto soustavy tak, že ji rozdělíte na dva projekty s jednoduchým rozvodem. Změříte a vyvážíte
každý projekt samostatně a nakonec příkazem Spojení proj. vyvážíte celou soustavu se vstupem uprostřed.
Schéma soustavy se vstupem uprostřed
Postup vyvážení soustavy se vstupem tlaku uprostřed
y Vytvoříte dva projekty - označené v obrázku jako levá a pravá strana.
y Uzavřete pravou stranu uzavíracím ventilem vpravo.
y Změřte projekt levá strana.
y Uzavřete levou stranu, otevřete pravou stranu a změřte projekt pravá strana.
y Spusťte výpočet vyvážení projektu pravé strany.
y Spusťte výpočet vyvážení projektu levé strany.
y Příkazem Projekt/Výpočet vyváž./Spojení proj. vypočítáte vyvážení celé soustavy.
20
Danfoss
PFM 3000A
Komunikace s počítačem
Přístroj PFM 3000A umožňuje velmi jednoduché připojení k
počítači pomocí sériové linky RS232.
Program pro zpracování a zobrazení dat
Uživatelský software PFM 3000A
Zaznamenaná data můžete zpracovat v PC programem,
který je součástí dodávky tlakoměru. Data lze zobrazit v
tabulce a grafu, je možný tisk a export dat pro další
zpracování například v tabulkových procesorech. Data
můžete uložit do PC v interním formátu přístroje PFM
3000A (*.txt) pro pozdější zpracování. Současně můžete
využít přímé vizualizace údajů z PFM 3000A na počítači při
měření.
Minimální požadavky na PC
PC 486, 16 MB RAM, min. 2 MB volné místo na HDD,
Windows 95,98, ME, Windows NT, 2000, XP.
Instalace software
Součástí příslušenství přístroje je také instalační disketa,
obsahující SW potřebný pro komunikaci s PC. Instalaci
proveďte následujícím způsobem.
y Instalační disketu vložte do mechaniky PC A: popř. B:.
y V nabídce Start/Spustit zvolte příkaz setup.exe,
program automaticky provede instalaci.
Ovládání programu
Hlavní nástrojové lišta
Nástrojová lišta obsahuje ikony pro nejčastěji používané
operace.
Jsou to zleva: otevření souboru, uložení souboru, vyčtení
dat z přístroje, tisk a práce s projekty.
Volba jednotek
Jednotky pro tlak a průtok zvolte příkazem Nastavení/Volba
jednotek.
Program zobrazuje a umožňuje vstup hodnot v různých
jednotkách tlaku a průtoku. Můžete si zvolit z následujících
jednotek:
Tlak
y Pa, hPa, kPa, Mpa
y mbar, bar, psi, at
y mWs, mmWs, mmHg
Průtok
y m3/hod, m3/min, m3/s
y l/hod, l/min, l/s
Zpracování naměřených dat
Vyčtení dat z přístroje
Přístroj připojte komunikačním kabelem a zapněte. Pokud
nemáte přístroj připojen nebo je přístroj vypnutý, zobrazí se
hlášení PFM 3000A nepřipojen. Příkazem Soubor dat/číst
program vyčte zaznamenaná data. Pokud nejsou žádná
21
PFM 3000A
Danfoss
data zapsána, zobrazí se hlášení Nejsou zaznamenána
žádná data.
V opačném případě se zobrazí změřená data v tabulce
změřených hodnot.
Organizace dat
Data jsou organizována do záznamů z jednotlivých míst
měření, která jste zadali při záznamu. Selekcí ze seznamu
míst si vyberte odpovídající změřené údaje tlaku, průtoku a
teploty.
Změřené údaje můžete prohlížet i v grafech. V grafu můžete
myší označit výřez pro zvětšení tažením myši se současným
držením levého tlačítka nebo můžete graf posunovat
tažením myši s držením pravého tlačítka.
Nástrojová lišta pro grafy
Nástrojová lišta obsahuje
tlačítka pro úpravu měřítka a
nadpisu grafu. Ikony mají
zleva funkci: původní měřítko,
zvětšení, zmenšení. Poslední ikona Změna nadpisu grafu je
výhodná například při tisku.
Práce s daty
Změřená data lze uložit na disk nebo exportovat ve formátu
vhodném pro tabulkový kalkulátor pomocí funkcí Soubor
dat/Uložit jako... a Soubor dat/Export.... Příkazem Soubor
dat/Otevřít otevřete dříve uložená data pro prohlížení.
Tisk
Program umožňuje tisknout zaznamenaná data i grafy
zobrazující změnu tlaku, průtoku a teploty v čase s volitelnou
periodou záznamu. Nejdříve vyberte tiskárnu příkazem
Nastavení/Nastavení tiskárny.... Pro tisk grafu je výhodné
použít tisk na šířku. Pak ze seznamu měřených míst vyberte
údaje, které Vás zajímají. Tabulku změřených hodnot
tiskněte příkazem Tisk/Tisk tabulky záznamů a grafy
příkazem Tisk/Tisk grafu průtoku nebo Tisk/Tisk grafu
tlaku.
Příprava a ukládání projektů
Pro vyvažování hydraulických soustav program umožňuje
přípravu až dvou projektů s maximálně 32 větvemi v každém
projektu.
Nástrojová lišta projektů
Vytvoření projektu
Každý projekt obsahuje informace o hlavním ventilu,
vstupním tlaku a nastavení hlavního ventilu. V sekci Projekt
vyplníte jméno, společný ventil a vstupní tlak. Projekt se
společným ventilem nebo bez společného ventilu zvolte
zaškrtnutím nebo odškrtnutím položky „Společný ventil". U
projektu se společným ventilem vyberte typ společného
ventilu ze seznamu ventilů. Tlačítkem Přidat přidáte projekt
do stromu projektů a větví v levé části okna. Pro zadání
větve vyberte projekt, kam chcete vložit větev (stiskem myši
na zvoleném projektu). V sekci Větev vyplňte jméno, žádaný
průtok, ventil ze seznamu ventilů a počáteční přednastavení
22
Danfoss
ventilu. Stiskem tlačítka Přidat v sekci Větve přidáte větev
do stromu projektů a větví. Po zadání všech větví můžete
projekty uložit na disk.
PFM 3000A
23
PFM 3000A
Danfoss
Práce s projekty
Tlačítky Otevřít a Uložit z nástrojové lišty nahrajete soubory
projektů na disk nebo z disku. Soubor může obsahovat
maximálně dva projekty.
Tlačítky Číst z přístroje a Uložit do přístroje vyčtete popř.
nahrajete projekty z nebo do přístroje. Projekty a jejich větve
můžete modifikovat jak v počítači, tak v PFM 3000A, takže
je důležité při zápisu do přístroje PFM 3000A dávat pozor,
aby jste nepřepsali projekty nebo změřená data v přístroji.
Před každým zápisem nebo čtením projektů z PFM 3000A
a se zobrazí dialog, ve kterém potvrdíte příslušnou operaci.
Příkazem Tisk vytisknete projekt na vybranou tiskárnu.
Doporučená údržba přístroje
Kalibrace přístroje každých 12 měsíců.
Výměna spékaných filtrů na vstupech tlaku každých 12
měsíců.
Spékaný filtr je umístěn v rychlospojce R20 (menší
rychlospojka) a chrání i rychlospojku. Filtr vyměníte podle
následujícího obrázku:
Součásti dodávky
měřicí počítač PFM 3000A 1 ks
nabíječ baterie 1 ks
teploměr PT100 digital 1 ks
připojovací hadičky 1 pár
rychlospojka R21 1 pár
rychlospojka R20 1 pár
adaptér na nátrubky d 7 mm 1 pár
měřící adaptér G3/4" 1 pár
redukce G3/4-G1/2 1 pár
měřicí jehly 1 pár
CD s uživatelským programem 1 ks
komunikační kabel k počítači1 ks
podrobný návod k obsluze, záruční list 1 ks
plastový kufřík 1 ks
24
Danfoss
PFM 3000A
25
PFM 3000A
Základní technické údaje
Danfoss
Pozn.JednotkaHodnotaPoložka
kPa1 000Rozsah tlaku
kPa1 500Maximální přetlak
% z rozsahu0,15Chyba opakovatelnosti, linearity a hystereze
% z rozsahu0,25Teplotní chyba
% z rozsahu0,06Vliv statického tlaku
°C-5 až 90Teplota media
°C-5 až 50Okolní teplota
°C-10 až 70Skladovací teplota
PT 100 digitalTeplotní sonda
°C-20 až 120Rozsah měření teploty
°C+/- 1Chyba měření teploty
Baterie Li-IonNapájení
1 sec až 24 hodPerioda záznamu
RS 232Rozhraní
7,2 V
1250 mAh
hod7Doba nabíjení
mm77x192x25Rozměry š x d x v
g390Hmotnost
IP65Krytí
měsíců12Platnost kalibrace
na konci připojovacích
hadic 1,5 m
max. hod120Doba provozu
max.záznamů1 000Paměť záznamu
max.ventilů200Paměť ventilů
max.2Počet projektů
max.32Počet větví
26
Danfoss PFM 3000A
PFM 3000A
Danfoss
28
Danfoss spol. s r.o.
V Chotejne 15
Tel. +420 283 014 111
Fax +420 283 014 567
E-mail: danfoss.cz@danfoss.com
www.danfoss.cz
Loading...
