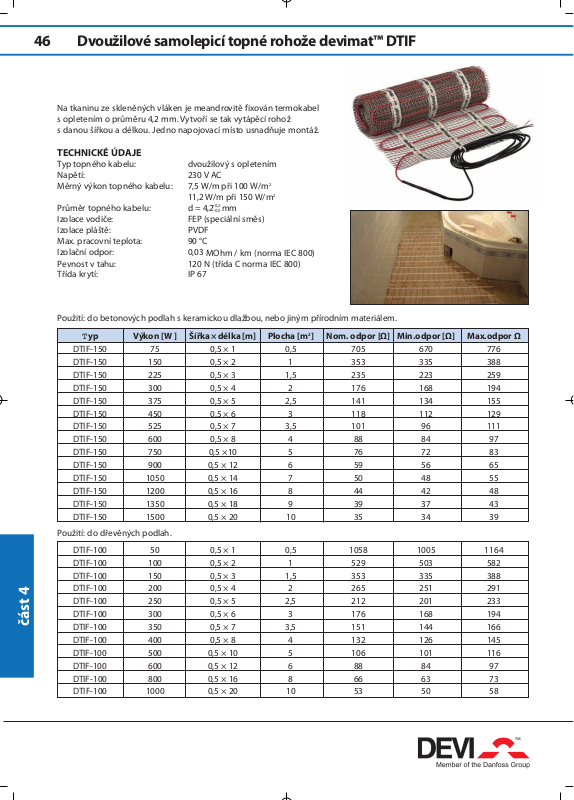

46 Dvoužilové samolepicí topné rohože devimat™ DTIF
<![endif]>část 4
Na tkaninu ze skleněných vláken je meandrovitě fixován termokabel s opletením o průměru 4,2 mm. Vytvoří se tak vytápěcí rohož
s danou šířkou a délkou. Jedno napojovací místo usnadňuje montáž.
TECHNICKÉ ÚDAJE
Typ topného kabelu: |
dvoužilový s opletením |
Napětí: |
230 V AC |
Měrný výkon topného kabelu: |
7,5 W/m při 100 W/m2 |
|
11,2 W/m při 150 W/m2 |
Průměr topného kabelu: |
d = 4,2+0,2-0,0 mm |
Izolace vodiče: |
FEP (speciální směs) |
Izolace pláště: |
PVDF |
Max. pracovní teplota: |
90 °C |
Izolační odpor: |
0,03 MOhm / km (norma IEC 800) |
Pevnost v tahu: |
120 N (třída C norma IEC 800) |
Třída krytí: |
IP 67 |
Použití: do betonových podlah s keramickou dlažbou, nebo jiným přírodním materiálem.
Typ |
Výkon [W ] |
Šířka×délka [m] |
Plocha [m2] |
Nom. odpor [Ω] |
Min.odpor [Ω] |
Max.odpor Ω |
||
DTIF-150 |
75 |
0,5 × 1 |
0,5 |
705 |
670 |
776 |
||
DTIF-150 |
150 |
0,5 × 2 |
1 |
353 |
335 |
388 |
||
DTIF-150 |
225 |
0,5 × 3 |
1,5 |
235 |
223 |
259 |
||
DTIF-150 |
300 |
0,5 × 4 |
2 |
176 |
168 |
194 |
||
DTIF-150 |
375 |
0,5 × 5 |
2,5 |
141 |
134 |
155 |
||
DTIF-150 |
450 |
0,5 × 6 |
3 |
118 |
112 |
129 |
||
DTIF-150 |
525 |
0,5 × 7 |
3,5 |
101 |
96 |
111 |
||
DTIF-150 |
600 |
0,5 × 8 |
4 |
88 |
84 |
97 |
||
DTIF-150 |
750 |
0,5 ×10 |
5 |
76 |
72 |
83 |
||
DTIF-150 |
900 |
0,5 × 12 |
6 |
59 |
56 |
65 |
||
DTIF-150 |
1050 |
0,5 × 14 |
7 |
50 |
48 |
55 |
||
DTIF-150 |
1200 |
0,5 × 16 |
8 |
44 |
42 |
48 |
||
DTIF-150 |
1350 |
0,5 × 18 |
9 |
39 |
37 |
43 |
||
DTIF-150 |
1500 |
0,5 × 20 |
10 |
35 |
34 |
39 |
||
Použití: do dřevěných podlah. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
DTIF-100 |
50 |
0,5 × 1 |
0,5 |
1058 |
1005 |
1164 |
||
DTIF-100 |
100 |
0,5 × 2 |
1 |
529 |
503 |
582 |
||
DTIF-100 |
150 |
0,5 × 3 |
1,5 |
353 |
335 |
388 |
||
DTIF-100 |
200 |
0,5 × 4 |
2 |
265 |
251 |
291 |
||
DTIF-100 |
250 |
0,5 × 5 |
2,5 |
212 |
201 |
233 |
||
DTIF-100 |
300 |
0,5 × 6 |
3 |
176 |
168 |
194 |
||
DTIF-100 |
350 |
0,5 × 7 |
3,5 |
151 |
144 |
166 |
||
DTIF-100 |
400 |
0,5 × 8 |
4 |
132 |
126 |
145 |
||
DTIF-100 |
500 |
0,5 × 10 |
5 |
106 |
101 |
116 |
||
DTIF-100 |
600 |
0,5 × 12 |
6 |
88 |
84 |
97 |
||
DTIF-100 |
800 |
0,5 × 16 |
8 |
66 |
63 |
73 |
||
DTIF-100 |
1000 |
0,5 × 20 |
10 |
53 |
50 |
58 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
