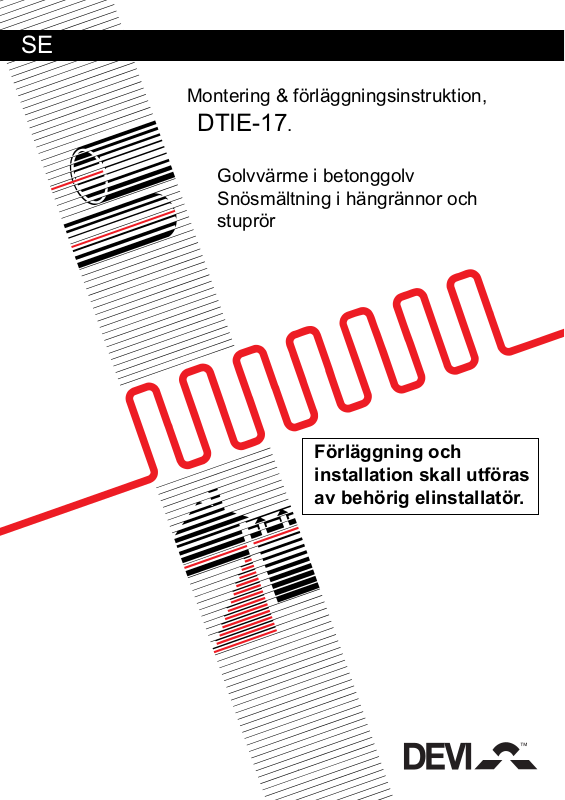

SE
Montering & förläggningsinstruktion,
DTIE-17.
Golvvärme i betonggolv
Snösmältning i hängrännor och
stuprör
Förläggning och
installation skall utföras
av behörig elinstallatör.
1
Innehållsförteckning
Te knisk specifi kation DTIE-17 s3
E-nummer och resistanstabeller s3
Innan förläggning & installation s4
Golvvärme i betonggolv s5
Snösmältning i hängrännor och stuprör s7
Tillbehör för hängrännor och stuprör. s9
2
Teknisk Specifi kation DTIE-17
Typ: 2-ledare med skärm, miljöanpassad.
Diameter: ca 6 mm.
Spänning: 230 V.
Effekt: 17 W/m.
Material: Ledarisolering = Flourplast, Mellanisolering = PEX
Ytterisolering = Polyolefi n.
Max temp: 65 °C.
Böjradie: min 6 x diameter
Förläggningstemp: min +5 °C.
Kabel märkning: Produktionskod och metermärkning.
Kallkabel: 2,5 m, 2 x 1,5 / 1,5 mm
Godkännanden: SEMKO godkänd enligt SS 424 24 11:1992, IEC 60800:
1992
E-nummer Art-nummer Längd Effekt Resistans
m W Ohm
89 772 30 89-842500 9 150 353
89 772 31 89-842503 12 200 265
89 772 32 89-842506 18 300 176
89 772 33 89-842509 22,5 400 132
89 772 34 89-842512 29 500 106
89 772 35 89-842515 35 600 88,2
89 772 36 89-842518 42 700 75,6
89 772 37 89-842521 45 800 66,1
89 772 38 89-842524 54 900 58,8
89 772 39 89-842527 61 1050 50,4
89 772 40 89-842530 68 1200 44,1
89 772 41 89-842533 77 1300 40,7
89 772 42 89-842536 93 1550 34,1
89 772 43 89-842539 109 1800 29,4
89 772 44 89-842542 122 2100 25,2
2
3
Innan förläggning & installation
- Kontrollera att levererat material överstämmer med packsedel.
- Läs igenom hela förläggningsinstruktionen innan arbetet påbörjas.
- Serieresistiv värmekabel typ DTIE-17 får ALDRIG kapas, korsas,
ligga intill varandra eller annan värmekabel.
- Obs! Skarv mellan värmekabel och kallkabel skall ligga i den uppvärmda
ytan.
- Isolationsmät (>10 Mohm) och resistansmät (enl. resistanstabell) alltid
värmekabel före och efter förläggning och dokumentera värdena i
garantibeviset.
- SKRIV AV TILLVERKNINGSKODEN SOM ÄR STÄMPLAD PÅ
VÄRMEKABELN OCH FÖR IN DEN I GARANTIBEVISET.
- För att klara eventuella felfall skall jordfelsbrytare användas.
- Upprätta en förläggningsskiss eller fotografera ytan (obs! att det är
viktigt med måttangivelser för kall/varmskarv och avslut).
Förvara skissen vid centralen tillsammans med varningsskylt.
- Effektbehovsberäkning skall utföras innan förläggning.
- DTIE-17 får ej förläggas i torrbruk.
- Betongen skall vara väl vibrerad och utan luftfi ckor.
- FÖRLÄGGNING OCH INSTALLATION SKALL UTFÖRAS AV BEHÖRIG
ELINSTALLATÖR.
4
Golvvärme i betonggolv
Underlag
Underlaget skall vara slätt och fritt från skräp och annat som kan skada
värmekabeln, konstruktionen skall vara utfört enligt gällande branschriktlinjer för
golvuppbyggnad. Eventuellt armeringsnät skall vara fritt från vassa delar.
I våtutrymmen – följ PERs branch regler / Råd och anvisningar GVK.
Materialval i övrigt se leverantörens anvisningar samt Byggkeramikrådets
anvisningar.
Konstruktionslösning
Golvkonstruktionen skall vara utfört enligt gällande branschriktlinjer.
Nedanstående bilder visar endast principen för värmekabelns förläggning.
Golvbeläggning
Fuktspärr (i våtutrymmen)
Givare
Betong 5-8 cm
Värmekabel
Armenngsnät, min 10 mm från isolering
Isolering
Kapilärlager
Mark
Golvbeläggning
Fuktspärr (i våtutrymmen)
Givare
Betong 5-8 cm
Värmekabel
™
Devifast
Befi ntligt betonggolv
Kapilärlager
Mark
fästband eller armeringsnät
E-nummer Art-nummer Längd Effekt 100 W/m
m W Yta m
89 772 30 89-842500 9 150 1,5
89 772 31 89-842503 12 200 2
89 772 32 89-842506 18 300 3
89 772 33 89-842509 22,5 400 4
89 772 34 89-842512 29 500 5
89 772 35 89-842515 35 600 6
89 772 36 89-842518 42 700 7
89 772 37 89-842521 45 800 8
89 772 38 89-842524 54 900 9
89 772 39 89-842527 61 1050 10
89 772 40 89-842530 68 1200 12
89 772 41 89-842533 77 1300 13
89 772 42 89-842536 93 1550 15
89 772 43 89-842539 109 1800 18
89 772 44 89-842542 122 2100 21
5
2
2
Användningsområde
I alla typer av gjutna golv vid renovering eller nya golv där man önskar
golvvärme.
Dimensionering
Effektbehovsberäkning skall alltid utföras innan förläggning. Effektbehovet
varierar med förutsättningarna för utrymmet, t ex isolering, takhöjd, fönster,
fullvärme eller komfortvärme. Generellt är effektbehovet ca: 70-100W/m2 i ett
normal isolerat hus. Vid sämre isolerade hus, stora fönsterpartier kan man behöva höja effekten till ca 150 -200W/m2.
Förläggning
- Välj aktuell konstruktionslösning.
- Värmekabeln skall läggas på ett djup av 50 – 80 mm under färdig
gjutning.
- Underlaget skall vara slätt och fritt från skräp och annat som kan skada
värmekabeln
- Används Devifast™ fästband skall dessa ligga med ett cc mått på ca:
250mm.
- I de fall där värmekabeln fästes på armering, är det viktigt att
armeringsjärnen är fria från vassa delar.
Värmekabeln fästes på armeringen med ca 200 mm mellan
fästpunkterna.
- Isolation- och resistansmät värmekabeln före och efter förläggningen
och för in värdena i garantibeviset.
- Skarv mellan värmekabel och kallkabel skall ligga i den uppvärmda ytan.
- Värmekabel och skarv fästes och förlägges så att inga vridningar eller
mekaniska påfrestningar uppstår.
- Värmekabeln får ej kapas, korsas eller ligga intill varandra eller annan
värmekabel.
- Värmekabeln får ej ligga mot brännbart material eller byggnadsdel,
ej heller korsa eventuella dilatationsfogar eller ligga i kontakt med
isolering.
- C/c-avstånd räknas ut med formel:
c/c-avstånd (m) = förläggningsyta (m2) / Kabellängd (m).
- Givare placeras i skyddsrör centrerad mellan två slingor ca: 0,5-1m ut i
golvet på öppen fri yta.
- Upprätta en förläggningsskiss eller fotografera ytan (obs! att det är
viktigt med måttangivelser för kall/varmskarv och avslut).
Förvara skissen vid centralen tillsammans med varningsskylt.
- DTIE-17 får ej förläggas i torrbruk.
- Betongen skall vara väl vibrerad och utan luftfi ckor, var försiktig i
samband med vibreringen för att inte skada kabeln.
- Värmekablarna bör förläggas i samband med eller alldeles innan
gjutning för att minska skaderisken.
- Efter ingjutning, avvakta enligt betongtillverkarens rekommendationer
(generellt 30 dagar) innan värmegolvet tas i bruk.
6
Snösmältning i hängrännor och stuprör
Underlag
Underlaget skall vara slätt och fritt från skräp och annat som kan skada
värmekabeln.
Konstruktionslösning
distansklammer
plast
ca. 4 st/m ränna
distansklammer
plast
3 st mellan distansklammer av plåt
-
E-nummer Art-nummer Längd Effekt Ränna
krok
wire fästes i krok
distansklammer
rostfri plåt
1 st/m wire
Tilbehör se sid 9
m W Längd m
89 772 30 89-842500 9 150 4,5
89 772 31 89-842503 12 200 6
89 772 32 89-842506 18 300 9
89 772 33 89-842509 22,5 400 11,2
89 772 34 89-842512 29 500 14,5
89 772 35 89-842515 35 600 17,5
89 772 36 89-842518 42 700 21
89 772 37 89-842521 45 800 22,5
89 772 38 89-842524 54 900 27
89 772 39 89-842527 61 1050 30,5
89 772 40 89-842530 68 1200 34
89 772 41 89-842533 77 1300 38,5
89 772 42 89-842536 93 1550 46,5
89 772 43 89-842539 109 1800 54,5
89 772 44 89-842542 122 2100 61
7
Användningsområde
I alla typer av rännor och stuprör där man önskar snösmältning.
Dimensionering
Effektbehovsberäkning skall alltid utföras innan förläggning.
Effektbehovet och mängden kabel varierar beroende på rännans bredd,
längd och antal stuprör.
Generellt är effektbehovet i en ränna med bredd 150 mm, 30 till 40 W/m
ränna. Värmekabeln läggs fram och tillbaka för att uppnå önskad effekt.
Förläggning
- Välj aktuell konstruktionslösning.
- Underlaget skall vara slätt och fritt från skräp och annat som kan skada
värmekabeln.
- Isolation- och resistansmät värmekabeln före och efter förläggningen,
för in värdena i garantibeviset.
- Värmekabeln förlägges så att inga vridningar eller mekaniska
påfrestningar uppstår.
- Värmekabeln får ej kapas, korsas eller ligga intill varandra eller annan
värmekabel.
- I ränna skall värmekabeln förses med distansklammer, dessa monteras
med ett c/c avstånd på ca 200 mm.
- I stuprör skall värmekabeln avlastas i hela sin längd med
avlastningskrok, wire, avlastningsklammer (1 st/m) och distansklammer
(3-4 st/m).
- Värmekabeln får ej ligga mot brännbart material eller byggnadsdel,
ej heller ligga i kontakt med isolering.
- Varningsskylt skall sättas upp vid elcentral, uppgång till tak samt vid
varje stuprör.
- Upprätta en förläggningsskiss eller fotografera anläggningen (obs! att
det är viktigt med måttangivelser för kall/varmskarv och avslut).
Förvara skissen vid centralen tillsammans med varningsskylt.
- Anläggningen skall regleras med rekommenderad styrning enligt sid 10.
8
Tillbehör
Följande tillbehör rekommenderas vid förläggning av DTIE-17 i hängrännor och
stuprör.
E-nummer Produkt Antal
89 790 39 Dragavlastningskrok 1 st / stuprör.
89 790 32 Dragavlastningswire 1 m / m stuprör.
89 790 40 Dragavlastningsklammer 1 st / meter wire.
89 790 33 Distansklammer 5 st / meter ränna / rör.
89 790 00 Varningsskylt 1 st / stuprör, vid uppgång till tak.
9
Styrning och reglering.
DEVI rekommenderar Devireg™ termostater och regleringar för att få en
ekonomisk och säker styrning av allt från golvvärme till snösmältning.
Det fi nns ett antal olika typer av regleringar beroende på montage,
förutsättningar och önskemål.
Reglering av golvvärme.
Devireg 120™, montage på vägg eller dosa
E-nr Typ Temp. område Givare max. A
85 811 71 120P +5 - +45°C Golv 10
™
Devireg 520
E-nr Typ Temp. område Givare max. A
85 811 61 520P +5 - +45°C Golv 10
Devireg 550
E-nr Typ Temp. område Givare max. A
85 811 67 550P +5 - +45°C Golv / Rum 16
, montage i dosa
™
, digital termostat, montage i dosa
Devireg 330
™
, montage på dinskena
E-nr Typ Temp. område Givare max. A
85 811 85 330 +5 - +45°C Golv 16
Reglering av snösmältning.
Devireg 330™ och devireg 316™, montage på dinskena
E-nr Typ Temp. område Givare max. A
85 811 84 330 -10 - +10°C Temp 16
85 811 94 316 -10 - +50°C Temp 16
85 812 02 Givare Temp / luft
™
Devireg 810
, Fukt och temperaturreglering
E-nr Typ Temp. område Givare max. A
89 792 50 810 -15 - + 5°C Utan. giv 16
89 792 54 Givare Fukt / temp
DEVI kan även tillverka färdiga automatikskåp enligt önskemål för reglering av
golvvärme eller snösmältning.
10
1112131415
DEVI GARANTI
Vi gratulerar till ditt köp av Devifl ex™, DTIE-17 som är en integrerad del av
Deviheat™ värmesystem. Vi är övertygade om att du kommer att bli nöjd.
Deviheat™ är ett komplett uppvärmningssystem bestående av Devifl ex™,
Devimat
Vi anser att Deviheat™ är marknadens säkraste system. Om mot all förmodan
ett fel uppstår på ditt Deviheat™ system, kan du känna dig i trygga händer.
DEVI AB är medlem i DEVI gruppen, som har huvudkontor
och tillverkning i Danmark. Det ger dig den varugaranti, som gäller för
leverantörer inom Europeiska Unionen (EU), Directive 8/374/CEE samt
naturligtvis de garantilagar som gäller i Sverige.
DEVI lämnar materialfelsgaranti på Devifl ex™, Devimat™ och Devikit™ i 10 år
och för Devireg™ och övriga DEVI produkter i 2 år.
Garantin gäller under förutsättning att produkten är förlagd och installerad
av behörig elinstallatör. Vid eventuellt fel skall i första hand den elinstallatör som
har utfört installationen kontaktas.
Vi på DEVI AB åtar oss, när fel som faller under garantin uppstår, att reparera
eller ersätta det felaktiga materialet utan kostnad för köparen vare sig det
gäller reparation, ersatt material eller andra kostnader relaterade till felet.
I det fallet det uppstår ett fel på en Devireg™ reglering, förbehåller vi oss
rätten till att reparera termostaten kostnadsfritt för köparen.
Garantin gäller inte förläggningar eller installationer som är utförda av icke
behörig elinstallatör eller annan icke behörig person.
Garantin gäller inte fel som uppstått genom felaktigt materialval eller annan
persons misstag eller åverkan.
™
eller Devikit™, värmeprodukter och Devireg™ reglering.
Om behörig elinstallatör anlitas för att åtgärda fel som uppstått då garantin inte
gäller, kommer alla kostnader relaterade till detta att debiteras kunden till fullt
pris. Garantin gäller inte om betalning för materialet ej är erlagd.
Vi på DEVI AB kommer att stå till förfogande ärligt, effektivt
och så fort vi har en möjlighet, vid det tillfälle köparen har en rimlig önskan
eller förfrågan.
VD
Anders Allmér
Garantibevis
Värmekabel Anv. område
E-nummer:
Kabelkod: Betonggolv ❑ Takanläggning ❑
Nom. Resistans: Annat:
Reglering / styrning fukt och tempgivare
Typ: E-nr: golvgivare ❑ rumsgivare ❑
Kontroll innan förläggning Kontroll efter förläggning / vid inkoppling
Isol. Värde: Isol. Värde:
Resistans: Resistans:
Datum: Datum:
Signatur: Signatur:
Anläggningsinformation
Adress:
Utrymme: Tot. Yta: m2 Uppvärmd yta: m2 Ant. Slingor: st
Effekt / m2: W c/c avstånd: mm Avsäkring: A Jordfelsbr: mA
Förläggning Inkoppling
Förläggning utförd av (fi rma) Inkoppling utförd av (fi rma)
❑ tempgivare ❑
Firmastämpel Firmastämpel
Underskrift: Underskrift:
Namnförtydligande: Namnförtydligande:
OBS! Förläggningsskiss skall utföras och sparas med detta garantibevis.
16
08090265 · 01.01
Loading...
