Инструкция по установке
Двухжильный экранированный
Нагревательный кабель deviflexTM DTIE-10/17
Двухжильный экранированный нагревательный кабель deviflexTM DTIE-10/17 используется
в бетонных полах для полного отопления помещений, для систем комфортного подогрева
поверхности - «Теплый пол», а также для защиты от снега и льда крыш и наружных
площадок, защиты от замерзания трубопроводов. Эти применения кратко описываются
в настоящей инструкции. При необходимости Вы можете найти дополнительную
информацию в пособиях по применению систем DEVI .
Некоторые области применения
Области применения Устанавливаемая мощность,
«Теплый пол» Отопление*
Кухня 110 ÷165 110 ÷190
Ванная комната 130 ÷165 110 ÷190
Туалет 130 ÷165 110 ÷190
Жилая комната 110 ÷165 110 ÷190
Рабочая комната 110 ÷165 110 ÷190
Спальня 110 ÷165 110 ÷190
Коридор 110 ÷165 110 ÷190
Прихожая 110 ÷165 110 ÷190
Системы аккумуляции 200 ÷250
Дорожки бассейна
Мастерская 110 ÷220
Гараж 110 ÷220
Теплица
Стаивание снега и льда
Водостоки, желоба
130 ÷220
50 ÷100
220 ÷400
33 ÷ 66**
Вт/м
2
Пол морозильных камер
Водосточные трубы
* Обязательно необходимо произвести «Тепловой расчет»!
** Мощность на погонный метр
20 ÷ 40
33 ÷ 66**
ВНИМАНИЕ!!!
- Нагревательный кабель запрещается укорачивать или удлинять, а также растягивать
за соединительную муфту.
- Установка должна производиться квалифицированным электриком.
Технические данные
Тип кабеля Двухжильный экранированный
Напряжение ~ 230 В
Мощность DTIE-10 10 Вт/м при 230 В,
9,15 Вт/м при 220 В
Мощность DTIE-17 17 Вт/м при 230 В,
15,55 Вт/м при 220 В
Диаметр 6 мм
Холодный конец 2,5 м; 3х1,5 мм
Изоляция жилы FEP/MFA (фторопласт)
Скругляющая изоляция PEX/XLPE (полиэтилен)
Экран медь, 24 жилы х 0,3 мм, 1,7 мм
Оболочка Poliolefin
Цвет Красный
Сечение Круг
Макс. температура 65°С
2
Окраска проводов:
Фаза (L) – коричневый
Ноль (N) – голубой
Экран – желто-зеленый
2
Общие инструкции по установке
При установке нагревательных кабелей
необходимо соблюдать следующие
правила:
1. Нагревательный кабель
должен применяться
согласно рекомендациям Α.
2. Подключение должно
проводиться стационарно
(не через розетку) и в
соответствии с
действующими правилами
ПУЭ.
3. Кабель и терморегулятор
должны подключаться через
Реле Тока Утечки (дифреле)
с отключающим током не
более 30мА!
4. Подключение
нагревательного кабеля
должно проводиться
квалифицированным
электриком.
5. Необходимо соблюдать
рекомендованную и макс.
мощность на 1 м2 пола.
6. Нагревательный кабель
запрещается укорачивать,
удлинять или подвергать
механическому напряжению
и растяжению. Необходимо
предохранять изоляцию
кабеля от повреждений.
7. Основание, на которое
укладывается кабель, должно
быть очищено от мусора и
острых предметов.
8. Диаметр изгиба кабеля
должен быть не менее 5 см.
9. Линии кабеля не должны
касаться или пересекаться
между собой и другими
кабелями.
10. Нагревательный кабель
должен быть заземлен в
соответствии с действующими
правилами ПУЭ и СНиП.
11. До и после установки кабеля
и после заливки раствором
следует замерить
сопротивление кабеля и
сопротивление изоляции.
Сопротивление кабеля
должно соответствовать
указанному на
соединительной муфте
в диапазоне -5% ÷ +10%.
Сопротивление изоляции
должно проверяться
специальным тестером с
рабочим напряжением 500 1000 В.
12. Для управления кабельной
системой необходимо
обязательно использовать
терморегулятор. Мы
рекомендуем
терморегуляторы devireg® .
13. Необходимо начертить
план с указанием мест
расположения муфт,
холодного конца и
направления укладки
кабеля, отметить шаг укладки
и мощность.
Укладка кабеля при низких температурах
может представлять сложность, так как
оболочка кабеля становится жесткой. Эта
проблема решается путем размотки кабеля
и подключения на короткое время рабочего
напряжения.
ЗАПРЕЩАЕТСЯ ВКЛЮЧАТЬ
НЕРАЗМОТАННЫЙ КАБЕЛЬ!
Не рекомендуется укладывать кабель при
температуре ниже –5°С.
Установка в бетонном полу
- Необходимо определить место установки
регулятора и при необходимости сделать
штробу в стене для скрытой проводки и
монтажной коробки.
- Нагревательный кабель раскладывается
равномерно по поверхности всего пола,
обходя трубы и участки, предназначенные
для ванных, шкафов и т.п.
- Для простоты и прочности укладки
рекомендуется применять металлическую
монтажную ленту devifast, которая имеет
крепления для кабеля через каждые 2,5
см. Шаг раскладки ленты около 50см.
Лента должна быть прочно прикреплена к
основанию (гвозди, дюбели и т.п.).
- Датчик на проводе для измерения
температуры пола помещается
в гофрированную трубку _16 мм.
Гофротруба должна прокладываться
по полу и затем по стене до монтажной
коробки, в которой в дальнейшем будет
установлен терморегулятор. Расстояние
от стены по полу около 1м. Трубка должна
обеспечивать свободную замену датчика
через монтажную коробку (отверстие
в стене). Она должна быть заглушена
(защищена) от попадания раствора на
конце, который будет находиться в стяжке.
Трубка с датчиком крепится между
линиями кабеля (с открытой стороны
петли) на одном уровне с ними или немного
выше.
- Необходимо заливать кабель раствором
с особой осторожностью и аккуратностью.
Раствор не должен содержать острых
камней.
- Нагревательный кабель и
соединительная муфта должны быть
полностью залиты раствором. При
продавливании нагревательного кабеля
в теплоизоляцию или образовании
воздушных карманов вокруг кабеля,
температура кабеля может подняться
выше допустимой и повредить его.
- Если конструкция пола является
холодной - находится на грунте, над
проездом, неотапливаемым подвалом
или балконной плитой, обязательно
необходима установка теплоизолятора
толщиной не менее 20мм! Для других
случаев установка теплоизолятора
«желательна». Применяйте специальные
теплоизоляторы для пола.
- Если нагревательный кабель
устанавливается непосредственно на
теплоизоляцию, можно использовать
металлическую («штукатурную») сетку с
ячейкой около 2см и диметром проволоки
1мм. Убедитесь, что исключен контакт
кабеля с изоляцией на всей площади
укладки. Для избежания контакта
кабеля с изолятором можно произвести
предварительную укладку тонкого слоя
раствора, а затем устанавливать кабель.
- При закладке обогревательного
кабеля в цементно-песчаную стяжку
запрещается его включение до полного
затвердевания цементного раствора (не
менее 28 дней)! При заливке другими
типами растворов должны соблюдаться
рекомендации производителя. Всегда
при определении конструкции пола
(толщина стяжки, наличие гидроизоляции,
крепление покрытия и т.п.) необходимо
руководствоваться строительными
нормами и правилами и рекомендациями
производителя.
- Нагревательный кабель должен
управляться терморегулятором. При
комфортном подогреве поверхности
(система «Теплый пол»- вспомогательное
отопление) используется регулятор с
датчиком температуры пола, а при полном
отоплении – с датчиком температуры
воздуха или его комбинацией с датчиком
температуры пола для ограничения
максимальной температуры пола. Макс.
допустимая температура поверхности
деревянного пола, уложенного
непосредственно на бетон, равна
27°С. Обычно для деревянного пола
толщиной до 15мм в терморегуляторе
устанавливается ограничение в 30°С, для
большей толщины - около 35°С.
- Стабилизация температуры на заданном
регулятором уровне температуры
произойдет в течение 1-3 дней после
включения системы. Это время зависит
от конструкции пола и глубины залегания
кабеля.
- При повреждении кабеля поиск места
повреждения значительно облегчается,
если известно место расположения
соединительной и концевой муфт,
шаг укладки кабеля и т.п. Необходимо
начертить план
с указанием мест
расположения муфт, холодного конца и
направления укладки кабеля, отметить
шаг укладки и мощность. Используйте
специальную страницу настоящего
руководства.

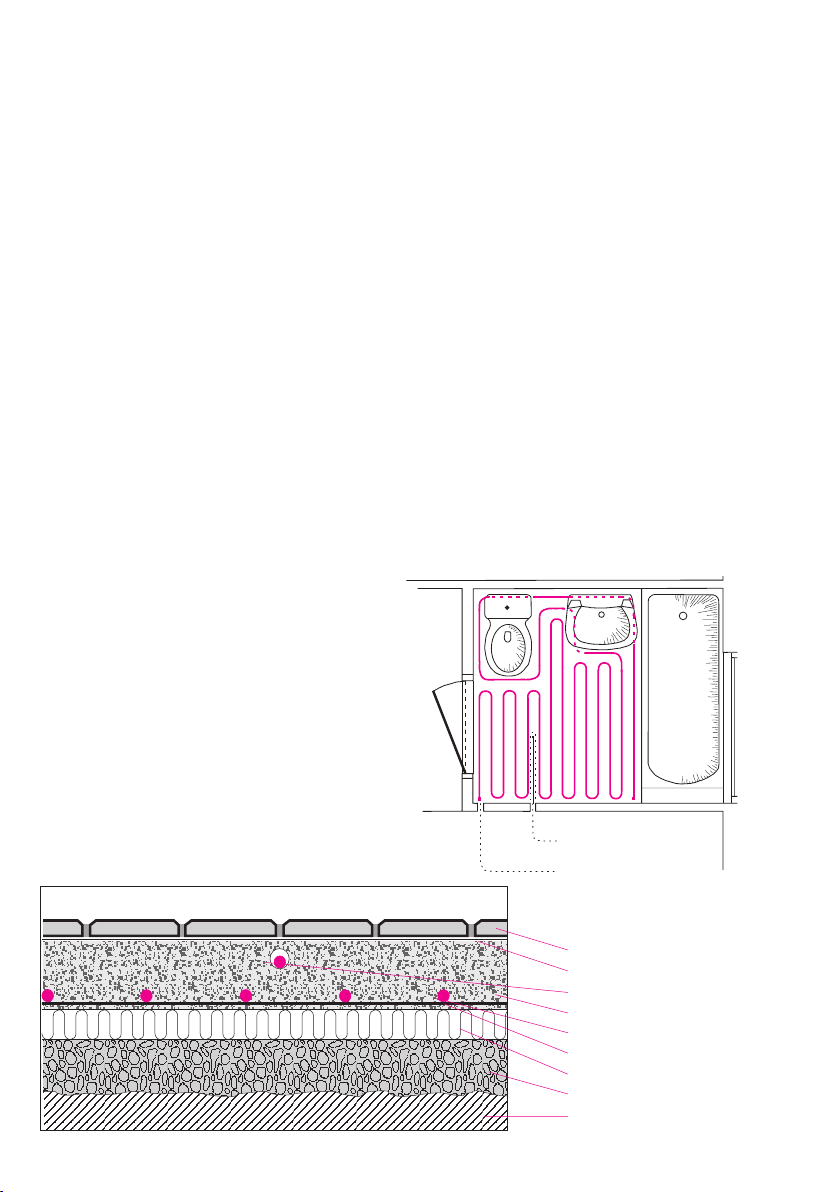

Рис. 2.
Рис. 3. Конструкция пола на грунте.
Датчик температуры пола,
установленный в гофротрубу
Место соединительной муфты
Кафель или другое покрытие пола
Гидроизоляционный слой
Датчик температуры в гофротрубе
Стяжка 3-8 см
Нагревательный кабель
Монтажная лента или сетка
Теплоизоляция мин. 20мм
Черновая стяжка
Грунт
Установка в теплицах, на травяных спортивных полях и
т.п.
- Нагревательный кабель deviflex™
закладывается в почву на спортивных
полях, в теплицах и т.п. для улучшения
условий роста травы и растений.
- Обычно устанавливается мощность от 50
до 100 Вт/м
2
.
- Для предотвращения потерь тепла
вниз следует устанавливать слой
теплоизоляции (20мм мин.) из материала
который не впитывает влагу.
- Нагревательный кабель закладывается
на глубину, исключающую его
повреждение. Кабель обычно
укладывается в середину слоя песка
толщиной примерно 6-10см. Песок должен
быть утрамбованным и не содержать
больших или острых камней. Для защиты
кабеля от повреждений поверх слоя песка
укладывается металлическая сетка или
керамическая плитка.
- Запрещается закладывать кабель в
мох/торф, так как с течением времени
они высыхают и начинают играть роль
теплоизоляции, что может привести к
перегреву кабеля.
- Нагревательный кабель должен
управляться терморегулятором.
- Нагревательный кабель должен быть
четко обозначен предупредительной
табличкой, расположенной на высоте
около 50 см над уровнем почвы,
и желтой пластмассовой лентой,
заложенной в грунте на высоте около 8 см
непосредственно над кабелем.

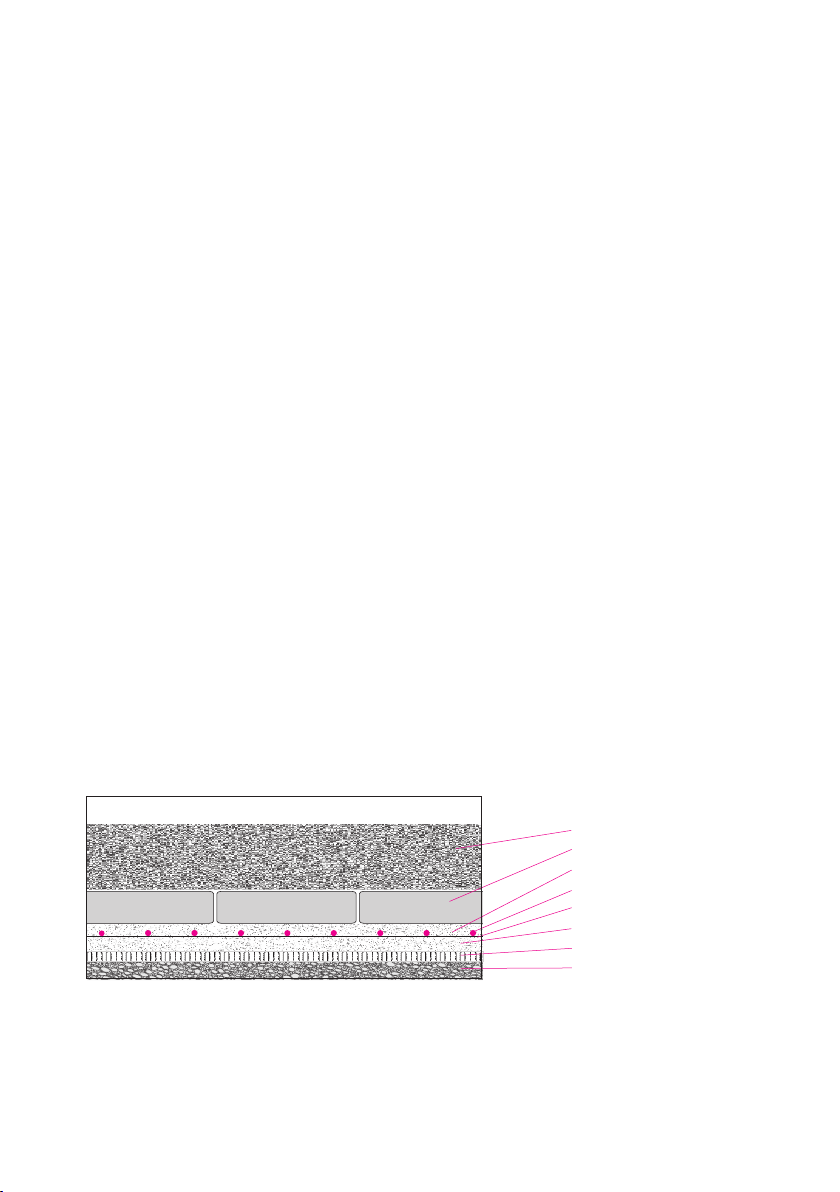

Рис. 4.
Почва, 20-25 см
Плитка или сетка для защиты кабеля
Песок, 3-5 см
Нагревательный кабель
Монтажная лента или сетка
Песок, 3-5 см
Теплоизоляция, мин. 2см
Грунт
Стаивание снега и льда на наружных площадях
При определении необходимой
мощности на 1 м2 и места укладки кабеля
необходимо учитывать много различных
факторов: место установки, минимальная
температура зимой, степень охлаждения
ветром, применяемая теплоизоляция
и т.д. Как правило, устанавливается
максимально возможная мощность (250400 Вт/м2). Установка теплоизолятора
заметно уменьшает время реакции
системы. Система должна обязательно
иметь терморегулятор. Система должна
быть отключена при температуре выше
Рис. 5
+10°С. Для проектирования системы
следует обратиться к специалистам.
Дополнительную информацию можно
найти в Пособии по системам Α
«Стаивание снега и льда».
Тротуарная плитка, асфальт и т.п.
Песок или цементная стяжка,
3-5 см
Нагревательный кабель
Монтажная лента или сетка
Песок или цементная стяжка,
3-5 см
Теплоизоляция, 2-3 см
Грунт

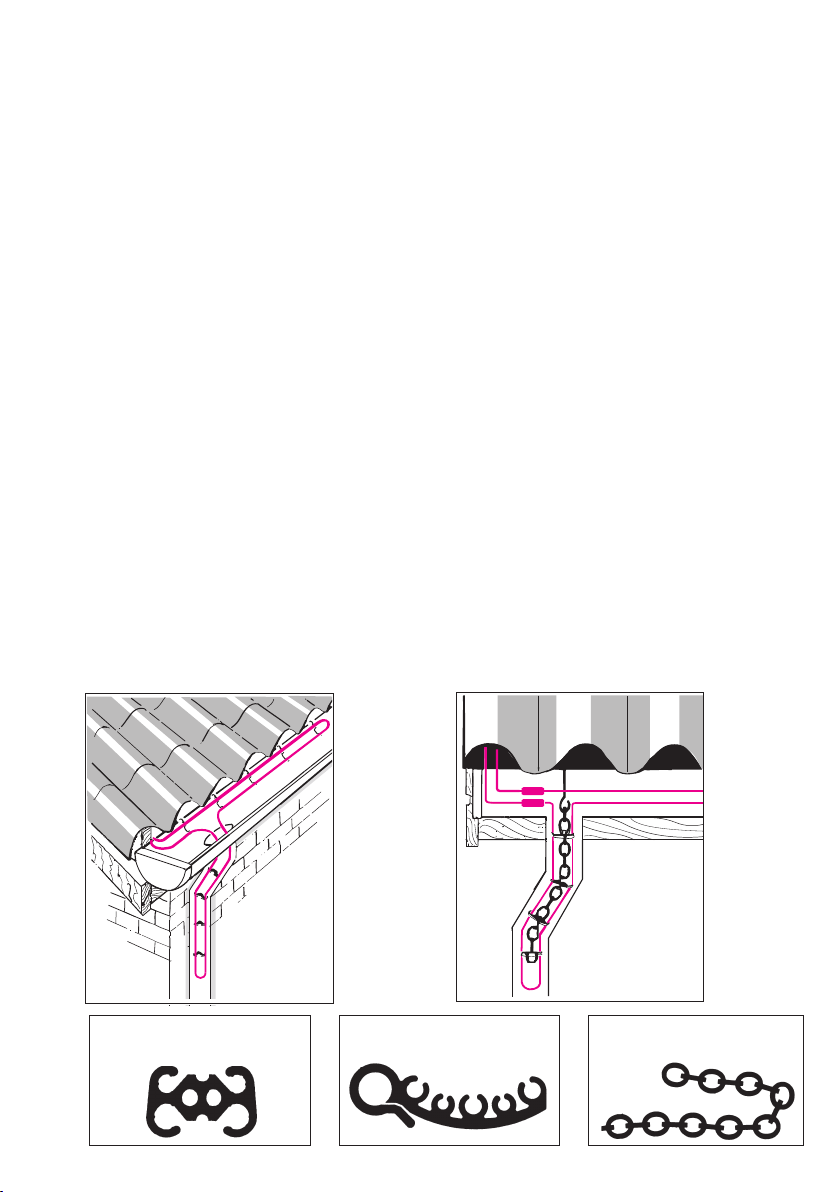

Установка на крышах, восточных желобах и трубах
- Для фиксации кабеля применяются
специальные пластиковые крепления и/или
монтажная лента devifast (оцинкованная
или медная).
- Кабель фиксируется в желобах
пластиковыми креплениями или
монтажной лентой с интервалом
приблизительно 25 см.
- При установке кабеля в вертикальную
водосточную трубу применяется
металлическая цепь - сварная,
оцинкованная, внутренний размер ячейки
8мм. Специальные пластиковые крепления
кабеля
на цепь устанавливаются через 25
параллельных кабелей, заканчивающихся
конце желоба/трубы.
в
- При проектировании необходимо оценить/
обеспечить способность стаявшей воды
стекать по поверхности грунта в систему
канализации.
- Использовать терморегуляторы devireg
810, 850, 316, 330, или 610.
- Нагревательный кабель должен
обязательно отключаться на летний
период.
- При включением системы перед зимним
сезоном необходимо очистить кабели от
мусора - листьев, иголок, веток и т.п.
см. Цепь надежно крепится к конструкции
здания металлическими нержавеющими
элементами.
- Для водосточных систем диаметром
до 15см обычно прокладываются две
параллельные линии кабеля. При
увеличении диаметра пропорционально
увеличивается количество линий кабеля.
- Применяются два способа укладки:
один кабель в виде петли, либо несколько
Дополнительную информацию можно найти в пособии «Кабельные системы DEVI» - Стаивание льда и снега.
™
Крепление пластиковое для
фиксации кабеля на цепи в трубе
Рис.6.
Рис.8. Рис.9. Рис.10.
Крепление пластиковое для
фиксации кабеля в желобе
Рис.7.
Цепь для фиксации кабеля в
вертикальной водосточной
трубе
Расчет расстояния между линиями кабеля
Имеется два способа расчета расстояния (шага) между линиями кабеля.
1. По общей длине кабеля:
Площадь укладки (м
= расстояние между линиями в см
Длина кабеля (м)
2. По общей мощности кабеля:
Мощность на 1 пог. метр* х 100
= расстояние между линиями в см.
Мощность на 1м2 площади укладки
* Кабель DTIE-10: 10 Вт/м при 230 В, 9,15 Вт при 220 В.
Кабель DTIE-17: 17 Вт/м при 230 В, 15,55 Вт при 220 В
Мощность на 1м2 при различных расстояниях между линиями кабеля при
установке на металлическую монтажную ленту devifast
2
) х 100
TM
Шаг между линиями
кабеля с лентой
devifastTM, см
Мощность для DTIE-10,
2
Вт/м
9,15 Вт/м
при 220 В
10 Вт/м
при 230 В
Мощность для DTIE-17,
2
Вт/м
15,55 Вт/м
при 220 В
17 Вт/м
при 230 В
5 183 200 311 340
5 – 7,5 = 6,25 ** 146 160 249 272
7,5 122 133 207 227
7,5 -10 = 8,75 ** 105 114 178 194
10 92 100 156 170
10 -12,5 = 11,25 ** 81 89 138 151
12,5 73 80 124 136
12,5 -15 = 13,75 ** 67 73 113 124
15 61 67 104 113
15 – 17,5 = 16,25 ** 56 62 96 105
17,5 52 57 89 97
17,5 – 20 = 18,75 ** 49 53 83 91
20 46 50 78 85
** Перемежающийся шаг укладки. Например, «5 – 7,5 = 6,25» значит, что сначала одна линия кабеля
прокладываются через 5 см, затем следующая через 7,5 см, затем две снова через 5 см и т.д. При этом для
расчётов шаг укладки равен 6,25 см.
Гарантия:
Вы приобрели продукцию фирмы DEVI, которая,
убеждению, в составе нагревательной системы deviheat™,
позволит повысить комфорт в Вашем доме или защитит от
снега и льда в зимнее время.
Применение нагревательных систем фирмы DEVI связанно с
использованием следующей продукции:
- нагревательных кабелей;
- нагревательных матов;
- терморегуляторов;
- монтажных принадлежностей;
- дополнительного оборудования.
Если же, вопреки всем ожиданиям, Ваша нагревательная
система
перестанет функционировать надлежащим образом,
фирма DEVI, выступающая в качестве производителя
Европейского Союза, будет отвечать за решение возникших
проблем в точном соответствии с общими правилами
ответственности за качество продукции, которые изложены
в Директиве 85/374/СЕЕ. Кроме того, фирма DEVI обязуется
выполнять все требования относительно обеспечения
качества продукции, которые предусмотрены национальным
законодательством Вашей страны.
При условии соблюдения всех, установленных в технических
документах, правил использования нагревательных систем,
фирма DEVI гарантирует отсутствие производственных
дефектов продукции и материалов, а также – нормальное
их функционирование, в пределах следующих гарантийных
сроков:
- для нагревательных кабелей deviflex™ и нагревательных
матов devimat™ и монтажных наборов Devicell™ dry – 10 лет;
- для нагревательных матов devimat™
для зеркал – 2 года;
- силиконовых кабелей – 2 года;
- саморегулирующихся кабелей – 5 лет;
- терморегуляторов devireg™ – 2 года;
- для остальной продукции – 2 года.
Все гарантийные сроки исчисляются с момента установки и
подключения отопительной системы официальным дилером
DEVI (с соответствующей отметкой в гарантийном талоне)
или – с момента продажи оборудования, если установка и
подключение отопительной системы произведены другими
специалистами.
Обязательными формальными условиями для
предоставления гарантии на все виды продукции фирмы
DEVI является:
- наличие гарантийного сертификата, надлежащим
образом (полностью) заполненного и заверенного
печатью официального дилера DEVI, бланк которого
содержится на обороте, или расчетного документа (чек,
квитанция, платежное поручении и пр.), подтверждающего
приобретение продукции у фирмы DEVI либо ее
уполномоченного дилера.
- факт наличия дефекта подтверждается соответствующим
актом, который должен быть составлен по результатам
обследования продукции, произведенного Сервисным
центром фирмы DEVI либо другим, специально
уполномоченным фирмой DEVI, лицом, или же – при
по нашему
обязательном участии одного из указанных лиц;
- стоимость продукции должна быть полностью оплачена
покупателем, если иное не было специально оговорено в
договоре купли-продажи.
В том случае, если соблюдены все вышеперечисленные
условия, фирма DEVI принимает на себя обязательство
осуществить бесплатный ремонт изделия или же
произвести его замену, без каких-либо дополнительных
платежей
со стороны покупателя. Если же ненадлежащее
функционирование нагревательной системы связано с
дефектами терморегуляторов, фирма DEVI оставляет за
собой право, вместо замены дефектного терморегулятора,
осуществить его бесплатный ремонт, гарантируя, при этом,
что такой ремонт будет произведен качественно и без какихлибо необоснованных задержек.
В предоставлении гарантийного обслуживания (бесплатного
устранения дефектов либо бесплатной замены продукции)
потребителю будет отказано, если ненадлежащее
функционирование системы или ее отдельных составляющих
обусловлено:
- нарушением правил хранения, транспортировки,
проектирования, установки либо эксплуатации продукции;
- наличием механических повреждений системы или ее
составляющих;
- несанкционированным вмешательством в работу системы
(без разрешения сервисного центра или иного, специально
уполномоченного фирмой DEVI, лица);
- любым другим нарушением специальных правил и
требований, которые изложены в технической документации,
выдаваемой каждому покупателю продукции DEVI либо
содержащихся в рекомендациях сервисного центра или
продавца указанной продукции.
При наличии обстоятельств, которые лишают покупателя
права на гарантийный ремонт или замену продукции, такой
ремонт или замена производятся на оплатных условиях.
При этом оплате подлежат как работы, связанные с
непосредственным устранением дефектов, так и те работы,
которые были проведены с целью выявления этих дефектов
и/или причин их возникновения.
Изложенные выше гарантийные условия касаются
исключительно обязательств, связанных с обеспечением
качества продукции фирмы DEVI. Любые юридические
вопросы, связанные с продажей, доставкой, другими
отношениями между продавцом и покупателем,
регламентируются действующими законами Вашей страны.
Не зависимо от того, в какой степени к Вам могут
применяться те или иные положения настоящего документа,
Вы всегда можете рассчитывать на получение от
специалистов фирмы DEVI объективной, квалифицированной
и оперативной информации относительно нагревательных
систем deviheat™, а также на удовлетворение всех разумных
просьб, касающихся данной продукции.
Гарантийный сертификат
Гарантия DEVI предоставляется:
ФИО (название):
Адрес:
Телефон:
Почтовый индекс:
Внимание!
Для получения гарантии DEVI следующие графы должны быть тщательно заполнены,
поставлена печать официального дилера DEVI. Рекламации подаются через
предприятие, продавшее Вам изделие. Прочие условия см. на обороте.
Исполнитель проектных работ:
Длина кабеля/мата:
Мощность, Вт:
Код изделия: Код кабеля/мата:
Применение:
❑ Бетон/плитка ❑ Паркет ❑ Ковролин/
/Линолеум
❑ Защита труб ❑Крыши и водостоки ❑ Наружные
площади
Печать официального дилера:
Дата исполнения:
Дата монтажа:Исполнитель электромонтажных работ:
Код муфты/
этикетки мата:
ООО «ДЕ-ВИ Украина»
02090, г. Киев,
ул. Сосюры, 6, оф.325
+38 (044) 559-22-36
+38 (044) 559-30-54
www.de-vi.com.ua
gd@devi.com
Сервисный центр
+38 (044) 417-62-43
+38 (044) 455-93-59
ZAO Danfoss
13, Polkovaya st.,
127018 Moscow, Russia
Tel: +7 095 792 5757
Fax: +7 095 7925758
www.devi.ru
0809xxxx · 01.02
Loading...
