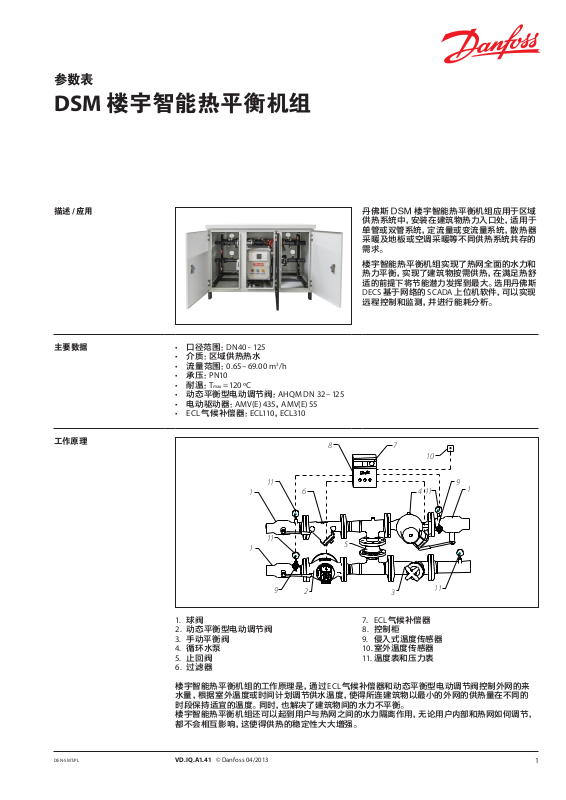

参数表
DSM 楼宇智能热平衡机组
描述 / 应用
主要数据
工作原理
• 口径范围：DN40 - 125
• 介 质 ：区 域 供 热 热 水
• 流量范围：0. 65 – 69.0 0 m3/h
• 承压：PN10
• 耐温：T
• 动态平衡型电动调节阀：AHQM DN 32 – 125
• 电动 驱动器：AMV(E) 435，AMV(E) 55
• ECL气候补偿器：ECL 110 ，E CL 310
max
= 120 ºC
11
1
6
丹佛斯 DSM 楼宇智能热平衡机组应用于区域
供热系统中，安装在建筑物热力入口处，适用于
单管或双管系统，定流量或变流量系统，散热器
采暖及地板或空调采暖等不同供热系统共存的
需求。
楼宇智能热平衡机组实现了热网全面的水力和
热力平衡，实现了建筑物按需供热，在满足热舒
适的前提下将节能潜力发挥到最大。选用丹佛斯
DECS 基于网络的 SCADA 上 位 机 软 件 ，可 以 实 现
远程控制和监测，并进行能耗分析。
78
10
9
11
4
1
DEN -SMT/ PL
11
1
9
1. 球阀
2. 动态平衡型电动调节阀
3. 手动平衡阀
4. 循环水泵
5. 止回阀
6. 过滤器
楼宇智能热平衡机组的工作原理是，通过 ECL气候补偿器和动态平衡型电动调节阀控制外网的来
水量，根据室外温度或时间计划调节供水温度，使得所连建筑物以最小的外网的供热量在不同的
时段保持适宜的温度。同时，也解决了建筑物间的水力不平衡。
楼宇智能热平衡机组还可以起到用户与热网之间的水力隔离作用，无论用户内部和热网如何调节，
都不会相互影响，这使得供热的稳定性大大增强。
VD .I Q .A1 .41 © Danfoss 04/2013
2
5
3
7. ECL气候补偿器
8. 控制柜
9. 侵入式温度传感器
10. 室外温度传感器
11. 温度表和压力表
11
1
参数表 DSM 楼宇智能热平衡机组
型号说明
订货
DSM – 50 – 65
Danfoss 楼宇智能热平衡机组
一次侧供回水管径, DN
二次侧供回水管径, DN
根据客户的需求有多种选择，机组本体（没有支撑和外罩）安装在室内，运输时需要木头底拍；或
者带有支撑的机组（没有外罩）安装在室内；或者带有支撑和外罩的机组安装在室内或室外。此
外，根据控制要求的不同，控制柜可以选择控制器 ECL 110 或 E CL 310。
产品编号
型号
机组本体 支撑 和外罩 支撑 木头底拍
ECL110
电控柜
ECL310
电控柜
DSM-32-40 144B 6913 144B6933 144B6939 144B6945 144B6951 144B6954
DSM-40-50 144B 6914 144B6934 144B6940 144B69 46 14 4B6951 144B6954
DSM-50-65 144B6915 144B 6935 14 4B6941 144B69 47 144B6951 144B6954
DSM-65-80 144B6916 144B6936 144B 6942 144B69 48 14 4B6951 144B6954
DSM-100-100 14 4B6917 144B6937 144B6943 144B6949 144B6952 144B6955
DSM-125-125 144B6918 144B6938 144B6944 144B6950 144B6953 144B6956
订货举例：如果您需要一台 DSM-50-65 机组本体且是带有 E C L11 0 的控制柜，
您需要提供的货号是：144 B6915+144B6947+144B6951。
应用
型号
一次侧
管径
DN
二次侧
管径
DN
二次侧最
大流量
(m3/h)
水泵
扬程
(m)
散热 器采暖负荷
(二次侧温差15°C)
(kW)
地板采暖负荷
(二次侧温差10°C)
(kW)
电源
电压
(V)
耗电
量
(kW)
DSM-32-40 32 40 3.82 4.7 67 44 1x 230 0.50
DSM-40-50 40 50 7.23 7.5 126 84 1x 230 0.50
DSM-50-65 50 65 15.00 8.0 262 174 1x230 0.82
DSM-65-80 65 80 23.39 8.8 408 272 1x230 1.25
DSM-100-100 100 10 0 41.02 7. 3 715 477 3x400 1.60
DSM-125-125 125 12 5 69.00 8.0 1203 802 3x400 3.10
2
VD .I Q .A1 .41 © Danfoss 04/2013
DEN -SMT/ PL
参数表 DSM 楼宇智能热平衡机组
技术参数
型号 DSM-32-40 DSM-40-50 DSM-50-65 DSM-65-80 DSM-100 -100 DSM -125-125
二次侧流量范围, m³/h 0.65 - 3.82 3.83 - 7.23 7.24 - 15.00 15.01 - 23.39 23.40 - 41.02 41.03 - 69.00
控制介质 区域供热热水
公称压力 PN, bar 10
介质最高温 度, °C 120
防护等级
运行环境温度, °C 0 – 50
运输和储存温度, °C −20 –50
控制阀体
类型
DN, mm 32 40 50 65 100 125
Q额定, m³/h 3.4 7.5 12.5 20 38 82
最小压差, bar 0.35
最大压差, bar 4
控制驱动器
类型
电源电压, V AMV 系列: 230VAC; AME 系列: 24VAC
消耗功率
控制输入
AMV 系列: 三点; AME 系列: 0 – 10V (2 – 10V ) 或 0 – 20mA (4 – 20 mA)
AMV (E) 435 AMV (E) 55
4.5VA (24VAC); 7.6VA (230VAC)
IP 65
AHQM
9VA (24VAC );
7VA (230VAC )
可选项
DECS 丹佛斯能源管理系统软件
丹佛斯 DECS 能源管理系统软件是基于网络的 SCADA 上位机软件。
其主要特点是：
• 远程数据读取和远程控制
• 任 何时候都可以获取所有上传数据，
并对其进行处理
• 最佳的设备维护和系统管理
• 快速发现故障点
• 最低的运行成本获得最大的舒适度
• 可在几乎所有的电脑或智能手机等可以上
网的设备的网页浏览器上运行
• 中文界面
软件 产品编号
Atvise 1 – 10 个控制器授权 187B1500
Atvise 10 – 50 个控制器授权 187B1501
Atvise 超过 50 个控制器授权 187B1502
DECS 2.0 1 – 10 个控制器授权 187B1503
DECS 2.0 10 – 50 个控制器授权 187B1504
DECS 2.0 超过 50 个控制器授权 187B1505
DEN -SMT/ PL
VD .I Q .A1 .41 © Danfoss 04/2013
3
参数表 DSM 楼宇智能热平衡机组
SONOMETERTM 110 0 超声波能量表
丹佛斯 SONOMETERTM 110 0 是一款紧凑型超声波能量表，专为区域能源系统而设计。
M-bus 通讯模块：
DN 公称流量 m3/h 最大流量 m3/h
32 6 12 860U7000
40 10 20 860U7001
50 15 30 860U7002
65 25 50 860U7003
80 40 80 860U7004
100 60 120 860U7005
其主要特点是：
• 温度 范围：5 – 130/150 °C
• 完全 动态比：≥ 1:1500
• 电池寿命 11 年（可 选 择 16 年）
• 可供 24V 或 230V 交流电源
• 符合 EN1434 2 级测量标准
• 自 由 安 装 ，进 出 口 无 需 直 管 段
• 法 兰 或 螺 纹 连 接（PN16/25）
• 可通过 M-bus，L- b u s，RS232，RS485，
无线电或光电接口读取数据
• 内 置 无 线 电（868 或 434Hz），
Real Data 或 开 放 计 量 标 准（OMS）
• 扩展模块可实现远程读取数据
产品编号
无通讯模 块：
DN 公称流量 m3/h 最大流量 m3/h
32 6 12 860U7006
40 10 20 860U7007
50 15 30 860U7008
65 25 50 860U7009
80 40 80 860U7010
100 60 120 8 60 U7011
RS 485 通讯模 块：
DN 公称流量 m3/h 最大流量 m3/h
32 6 12 860 U7012
40 10 20 860 U7013
50 15 30 860U7014
65 25 50 860U7015
80 40 80 8 60U7016
100 60 120 8 60U7017
产品编号
产品编号
4
VD .I Q .A1 .41 © Danfoss 04/2013
DEN -SMT/ PL
参数表 DSM 楼宇智能热平衡机组
FC 102 变频器
丹佛斯 FC102 变频器专为水泵风机的应用而设计制造。
尺寸和重量
其主要特点是：
• 专利的 V V C
plus
逆变控制模式
• 优化的谐波性能，内置双直流电抗器
• 最佳的 EMC 特性，内置射频干扰滤波器
• 自动能量优化功能
• 电机自适应功能
• 电机友好性
• 完全的自身及电机保护
• 水泵专用功能：管网水力补偿功能 /
无流量检测功能 /睡眠功能
变频器功率 产品编号
1.1kW 131B3526
1.5kW 131B4206
2.2kW 131B3532
3.0kW 131B 4214
4.0kW 131B 4215
L2
L4L3
W1
W2
H1
H2 H3
L1
有外罩的机组尺寸和重量
型号 DSM-32-40 DSM-40-50 DSM-50-65 DSM- 65-80 DSM-10 0-10 0 DSM -125-125
H1
815 910 910 1060 125 0 210 0
H2 355 415 415 425 515 580
H3 255 275 295 345 440 885
L1 13 65 1365 1370 1585 1830 2730
mm
L2 1300 1300 1310 15 40 1725 2630
L3 355 380 405 520 565 940
L4 600 540 500 500 600 760
W1 550 600 655 655 690 74 0
W2 235 265 245 275 315 325
净重
运行重量
kg
140 180 210 270 380 600
145 186 221 288 413 685
DEN -SMT/ PL
VD .I Q .A1 .41 © Danfoss 04/2013
5
参数表 DSM 楼宇智能热平衡机组
L1
W2
W1
H1
H2 H3
有支撑的机组尺寸和重量
型号 DSM-32-40 DSM-40-50 DSM-50-65 DSM- 65-80 DSM-10 0-10 0 DSM -125-125
H1
735 815 834 910 1060 1970
H2 355 415 415 425 465 575
H3 255 275 295 345 440 885
mm
L1 13 65 1365 1370 1585 1830 2730
W1 550 570 580 600 660 690
W2 235 265 245 275 315 320
净重
运行重量
kg
110 140 160 220 330 520
115 146 171 238 363 605
L1
W2
W1
H1
H2 H3
机组本体的尺寸和重量
型号 DSM-32-40 DSM-40-50 DSM-50-65 DSM- 65-80 DSM-10 0-10 0 DSM -125-125
H1
455 490 537 590 680 1660
H2 75 85 105 105 110 260
H3 255 275 295 345 440 885
mm
L1 13 65 1365 1370 1580 1820 2730
W1 380 455 455 460 480 760
W2 80 155 155 155 155 440
净重
运行重量
kg
90 120 130 190 300 500
95 126 141 208 333 585
