EE
Paigaldusjuhend
deviflex® DSIG-20
ühesooneline küttekaabel
põrandakütteks ning jää ja
lume sulatamiseks
Märkused
deviflex® DSIG-20 küttekaabel
deviflex® DSIG-20 küttekaablit
kasutatakse mitmel otstarbel. See
sobib sama hästi kasutamiseks nii
põrandaküttesüsteemides kui ka jää ja
lume sulatamiseks.
Käesolev paigaldusjuhend käsitiebki
ülalmainitud valdkondi.
Lisainformatsiooni saamiseks tuleks
lugeda kaabelkütte
käsiraamatuid.
Tehnilised andmed
Kaabel
Tüüp
Pinge
Võimsus
Läbimõõl
Külm kaabel
Sooneisolatsioon
Väliskest
Maks. temperatuur
Tõmbetugevus
deviflex® DSIG-20
1-sooneline varjestusega
220 V~ /380 V~ (vt. silti kümpeal)
20 W/m
Ø 5,5 mm
2 x 2,5 m; 1,5 mm²
PEX (Polüetüleen)
PVC 90ºC
65ºC
Maks. 25 kg
Ühendused
Faas - Must
Neutraal/faas - Must
Maandus - Varjestus
Kasutusalad
Kasutamine Anduri asukohtNorm. W/m2Maks.W/m
Põllumajandus
Spordiväljakud
Töökojad
Kirik/Garaaz
Salvestav küte
Betooni kivistumine
Jää ja lume sulatamine väljas
Jää ja lume sulatamine
katuserennides
50 - 100
50 - 80
80 - 100
100 - 200
150 - 250
75 - 100
200 - 300
25 - 40
100
100
200
200
250
150
350
50
2
Põranda
Põranda
Ruumi
Ruumi/põranda
Spetsiaalne
Põranda
Spetsiaalne
Spetsiaalne
Tähelepanu!
-
küttekaablit ei tohi lõigata ega deformeerida (väänata)
-
kaabli peab ühendama pädevustunnistust omav elektrik
Lugege paigaldusjuhend läbi enne kaabli paigaldamist!
Üldine paigaldusjuhend
Küttekaablite paigaldamisel tuleb
tähelepanu juhtida järgmistele
asjaoludele:
Küttekaableid võib kasutada vaid
poolt soovitatud viisil.
Küttekaabel peab olema korralikult
elektrivõrku ühendatud. Seda võib
teha vaid selleks volitatud elektrik
(pistikühendust pole lubatud
kasutada).
Erinevate paigaldusviiside juures
tuleb jälgida soovitatavaid ja
maksimaaselt lubatud võimsusi.
Kaablile ei tohi mõjuda suured
mehaanilised pinged.
Küttekaabli alla jääv pind peab
olema puhas ja tervate esemeteta.
Küttekaabli põõrdediameeter ei tohi
olla väiksem, kui 6 x kaabli
läbimõõt.
Küttekaabel ei tohi iseendaga
ristuda ega kaablilooked omavahel
kokku puutuda.
Küttekaabli varjestus peab olema
maandatud.
Kaabel
Andur
Joon. 1
Ühesooneline küttekaabel
Küttekaablit ei tohi lühemaks
lõigata. Külmpeale ei tohi mõjuda
meh. jõud (tõmbetugevus 25 kg.).
Küttekaabel tuleb paigaldada
ühtlaste vahedega kogu
paigaldatavate alale.
Kaabli lihtsaks ja täpseks
kinnitamiseks soovitame kasutada
devifast kinnituslinti. Kaabli
loogetevahelist kaugust saab
sellega reguleerida 2,5 cm - se
sammuga.
Kuna DSIG-20 on ühesooneline
küttekaabel (mõlemad otsad tuleb
ühendada termostaadiga), peab
seda arvestama kaabli
mahalaotamisel (vt. joon 1).
Andur peab paiknema torus (Ø
min. 10 mm) avatud kaabliloogete
vahel. Toru peab olama otsast
suletud, et vältida segu valgumist
torusse.
Tuleb olla eriti tähelepanelik, et
mitte mehhanismidega kaablit
vigastada (näit. asfaldipanemise
ajal).
Enne asfaldi laotamist tuleb kaabel
katta liivaga. See kaitseb kaablit
kuumuse eest. Asfalt ei tohiks
laotamisel olla kuumem, kui
130-140ºC.
Asfalt/betoon ei tohi sisaldada
teravaid kive.
Tuleks teha joonis, mis näitab
külmpeade asukohta. See
kergendab vea otsimist juhul, kui
kaablit vigastatakse paigaldamise
ajal või hiljem.
Soovitame kasutada deviguard
103 kogu paigaldamise ajai.
Küttekaabel ei tohi kokku puutuda
soojusisolatsioonimaterjaliga. Nii
kaabel kui külmpead peavad olema
üleni ümbritsetud seguga. Kaabli
ümber ei tohi jääda õhumulle, kuna
kaabel ei saa seal sooja ära anda
ning kuumeneb üle. See võib aga
põhjustada kaabli riknemise.
Seepärast olge kaabli
paigaldamisel eriti ettevaatlik!
Küttekaabli takistust ja isolat-
sioonitakistust tuleb mõõta enne ja
pärast betooni (vms.) valamist.
Kaabli takistus peab vastama
kasutada devireg® termostaati (vt.
lk. 7).
Tänu PVC väliskihile võib kaabel
madalatel temperatuuridel
muutuda jäigaks. Seda probleemi
saab lahendada pingestades
kaabli lühiajaliselt.
Enne seda peab kaabel olema
rullilt maha keritud!
Pole soovitav paigaldada kaablit
temperatuuril alla -5ºC.
külmpeal toodud väärtusele -5 +10%.
Kaabli tööd peab olema võimalik
reguleerida ja seda peab saama
välja lülitada. Soovitame selleks
Paigaidamine asfaldi ja kõnniteeplaatide alla
ning betooni sisse
Asfalt:
Asfalt, 5 cm.
Liiv
deviflex® küttekaabel
devifast paigalduslint
Kiht kruusa või killustikku 3-4 cm.
Maapind
Teekatteplaadid:
Betoonplaadid 6-8 cm.
Liiv 2-3 cm
deviflex® küttekaabel
devifast paigalduslint
Liiv/kruus 5 -7 cm.
Maapind
Betoon:
Betoonikiht min. paksusega 5 cm.
deviflex® küttekaabel
devifast paigalduslint
Liiv/kruus 3-4 cm
Maapind
Betoonpõrandad
Küttekaabel tuleb paigutada
ühtlaste vahedega kogu põranda
pinnale (välja arvatud ristumine
torustikuga, kinniste vannide,
kappide jne. alla jääv ala).
Küttekaablit ei tohi sisse lülitada
enne kui betoon on täielikult
kivistunud. Betooni korral on see
aeg umbes 30 päeva, erisegude
puhul 7 päeva.
Küttekaablit peab lülitama
termostaat. Lisakütte puhul
kasutatakse põrandaanduriga,
täieliku kütte korral ruumianduriga
ning juhul, kui on tarvis piirata
põranda temperatuuri (näit. puitpõrandatele lubatav maks. tº on
26ºC) mõlema anduriga
termostaati.
Põrandakattematerjali tarnijat
tuleks teavitada põrandakütte
olemasolust õige liimitüübi jms.
valimiseks.
Põllumajandus
deviflex® küttekaableid
paigaldatakse ka spordiväljakute
ja kasvuhoonete all asuva
maapinna alla taimede ja muru
kasvutingimuste parandamiseks.
Võimsus neil juhtudel ei tohiks
ületada 100 W/m²-le.
Küttekaabel tuleb paigaldada
sobivasse sügavusse nii, et ta ei
saaks vigastada kaevamiste
korral.
Kaablit ümbritsev maa/liiv ei tohi
sisaldada suuri ja teravaid kive.
Kaablit ei tohi panna otse turba
sisse, kuna turba kuivamisel
hakkab see toimima isolatsioonina
ja see võib põhjustada kaabli
ülekuumenemise.
Kaabli loogetevaheline kaugus
peab olema ligikaudu 15 cm
(~100 W/m²).
Küttekaabel peab olema selgesti
märgistatud hoiatava sildiga, mis
on pandud umbes 50 cm
kõrgusele maapinnast. See peab
olema märgistatud ka kollase
plastiklindiga, mis peab olema
pandud umbes 8 cm küttekaablist
kõrgemale selle kohale.

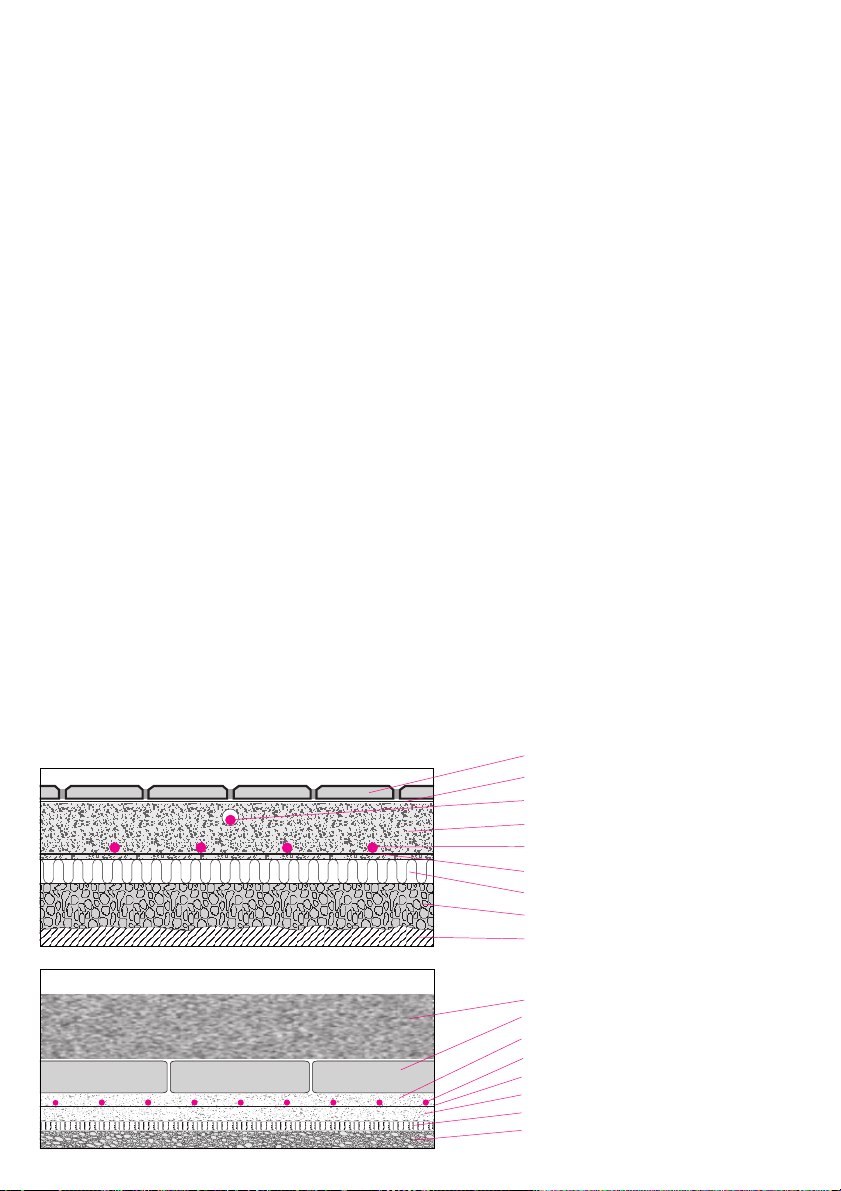

Keraamilised plaadid
Niiskuskindel kile
Andur
Betoon 3-5 cm
®
deviflex
küttekaabel
devifast paigalduslint
Isolatsioon
Kapillaarne ki ht
Maapind
Pinnas 20-30 cm
Plaadid või võrk küttekaabli kaitseks
Liiv 2-3 cm
deviflex® küttekaabel
devifast paigalduslint
Liiv 2-3 cm
Isolatsioon, 2-3 cm
Maapind
Jää ja lume sulata-
Kaabli loogetavahe-
mine
Selleks, et kindlaks määrata
vajalikku erivõimsust W/m², tueb
arvestada mitmete teguritega,
nagu madalaima
välistemperatuuriga talvel, jahutava
tuule tugevusega ja allpoololeva
isolatsioonikihi paksusega.
Üldjuhul soovitame paigaldatavaks
võimsuseks 200-250 W/m² -le.
Täpsemalt on sellest kirjutatud
kaabelküttekäsiraamatu
teises osas: "Jää ja lume
sulatamine".
Jää ja lume sulatussüsteem peab
end välja lülitama tº -l üle +10ºC.
lise kauguse leidmine
Kaabli loogetevahelist kaugust saab
leida kahel viisil:
Piirkonna või ruumi pindala m² x 100
1.
Kaabli pikkus m
Kaabli erivõimsus W/m x 100
2.
Paigaldatav erivõimsus W/m²
Mõlemal juhul saame kaabli
loogetevahelise kauguse cm-tes.
Kaabli loogetevahelise
Juhtimine ja
kauguse leidmine
Kaabli loogetevahelist kaugust saab
leida kahel viisil- kasutades kaabli
pikkust või vajalikku võimsust W/m².
Vaba pind (m²) x 100
Kaabli pikkus (m)
= kaabli loogetevaheline kaugus (cm)
Kaabli erivõimsus (W/m) x 100
Paigaldatava ala erivõimsus (W/m²)
= kaabli loogetevaheline kaugus (cm)
Termostaadid
Regul.
Seeria Paigaldus
330
316
610
DIN-latile
DIN-latile
Pritsmekindel
Vahemik
-10º - +10ºC
-10º - +50ºC
-10º - +50ºC
reguleerimine
deviflex® küttekaablitega optimaalse
mugavuse ja ökonoomsuse
saavutamiseks soovitame kasutada
elektroonilisi devireg® termostaate,
mis võimaldavad küttesüsteemi kiiresti
ja efektiivselt juhtida.
devireg® termostaatide laiast valikust
on võimalik leida sobiv kõige
erinevamateks vajadusteks.
Anduri kaablit võib pikendada kuni
50 m 0,75 mm² -se juhtmega ja kuni
200 m-ni 1,5 mm² -se juhtmega.
Andur A Andur B
Traatandur
Traatandur
Traatandur
Õine temp.
alanemine
0º - 8ºC
Värv
Hall
Hall
Polaar-
valge
810
Termostaatide täisnomenklatuuri leiate tootekataloogist.
DIN-latile
-15º - +6ºC
Pinnase
Niiskuse
Välisõhu-
temperatuuri
Andurid ja lisaseadmed
- Traatandur 2,5 ja 4 m.
- Välistemperatuuriandur.
- Niiskusandurid katuserenni ja sõiduning kõnniteedesse.
- devitime 301 programmkell.
- devifast paigalduslint 5 m ja 25 m.
- deviguard 103 häireseade.
Hall

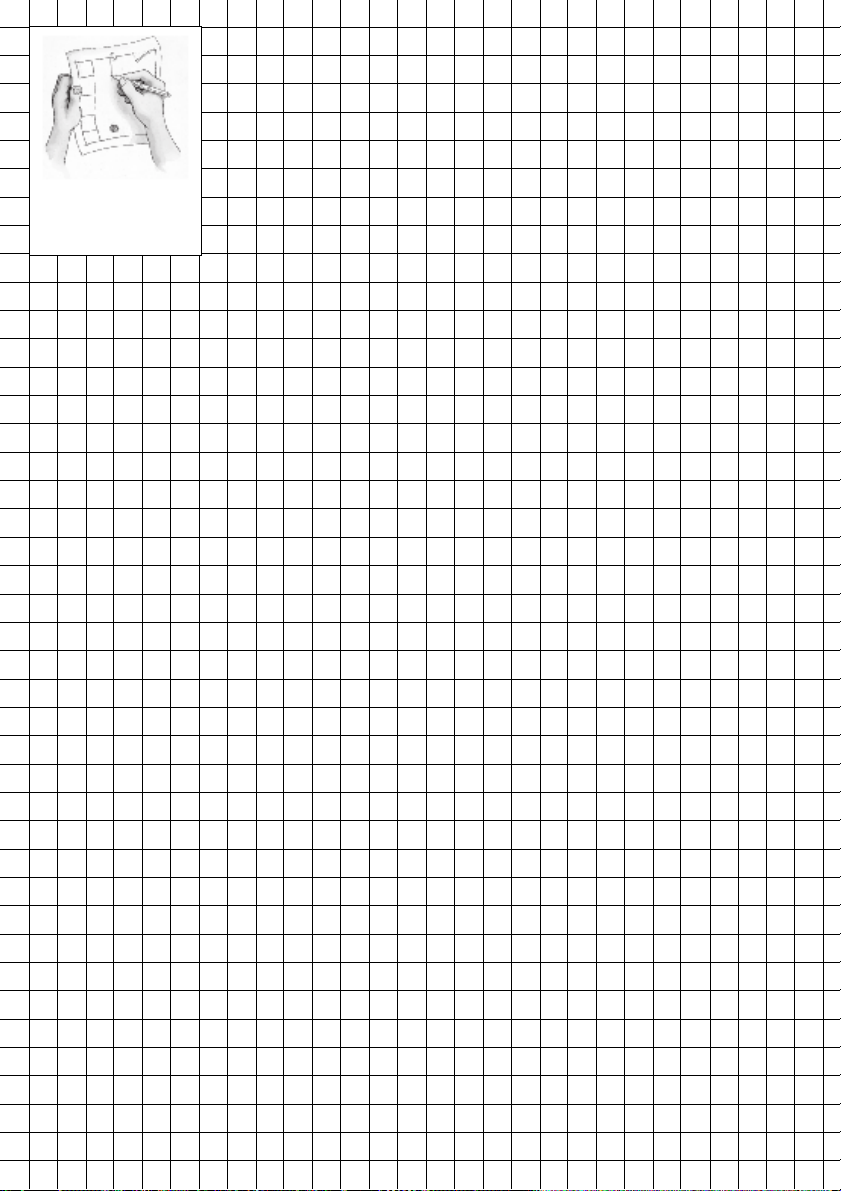

Joonistage sellele
lehele paigaldatud
kaabli asendi plaan.
garantii:
Te olete ostnud küttesüsteemi,
mis kahtlemata muudab Teie kodu
mugavamaks ja küttesüsteemi
ökonoomsemaks.
hoolitseb nüüd täielikult kütte
eest deviflex® küttekaabli või
devimat® küttemattide, devireg
termostaadi ja devifast paigalduslindi
abil.
Juhul kui, vastupidiselt meie
ootustele, tekib teie küttesüsteemiga
probleeme, oleme meie, Taani firma
A/S, grupi liige, Euroopa
Liidu varustaja, vastutavad toote
vastavuse eest nõuetele, mis on ära
toodud juhendis 85/374/CEE ja
kõigile sellekohastele kohalikele
eeskirjadele.
annab garantii deviflex
küttekaablitele ja devimat
küttemattidele 10-ks aastaks ja
kõigile teistele toodetele 2-ks
aastaks.
®
®
®
kohustub firmapoolse
defektiga toote tasuta
parandama või asendama
uuega.
Defektiga devireg® termostaadi
puhul parandatakse toode -
is tasuta ja tagastatakse
võimalikult kiiresti kliendile.
garantii ei kehti, kui töö on
teostanud selleks mittevolitatud
elektrik, kui paigaldatud tooted
ei ole maale toodud kaudu,
kui tooted ei ole nõuetekohaselt
paigaldatud või on paigaldamise
ajal vigastatud.
Kui vajatakse kontrolli või
parandust eelpooltoodud
vigastuste puhul, tuleb teostatud
tööde eest täielikult tasuda.
garantii on kehtetu, kui
kauba eest ei ole õigeaegselt
tasutud.
Garantii kehtib tingimusel, et
GARANTII SERTIFIKAAT on
pöördel toodud nõuetele vastavalt
täidetud ja et defekt on kontrollitud ja
esitatud volitatud
edasimüüja või paigaldaja poolt.
Selleks, et garantii kehtiks, peab
GARANTII SERTIFIKAAT olema
vormistatud eesti keeles ja
paigaldusjuhendi esimese lehekülje
üleval vasakul nurgas peab olema
Eesti Vabariigi rahvusvaheline ISO
tähis.
Meie, firmas oleme
vastutavad meie klientide kõigi
põhjendatud pretensioonide
eest.
Garantii sertifikaat
garantii on antud:
Nimi:
Aadress:
Telefon:
Posti kood:
Palun pange tähele!
Selleks, et garantii oleks kehtiv, tuleb alljärgnev tabel hoolikalt ära
täita. Vaadake teisi tingimusi pöördel.
Kaabli
Kaabli paigaldaja, lepingupartner:
Elektrilise ühenduse teostaja:
Kaabli pikkus:
Lao kood: Kaabli art. nr.:
Paigaldamise koht:
G Betoonis G Torud G Pinnases
G Puitpõrandas G Vihmaveetorudes ja G
Kaabli võimsus:
rennides
paigaldamise
kuupäev:
Elektrilise ühenduse
teostamise kuupäev:
Kaabli ühenduskarbi kood:
Varustaja pitsat:
DEVI Eesti AS
Pärnu mnt. 127B
Tallinn 11314
Tel: 65 65 325/65 56 477
Fax: 65 65 326
www.devi.ee, devi@devi.ee
08090144 · 01.02
Loading...
