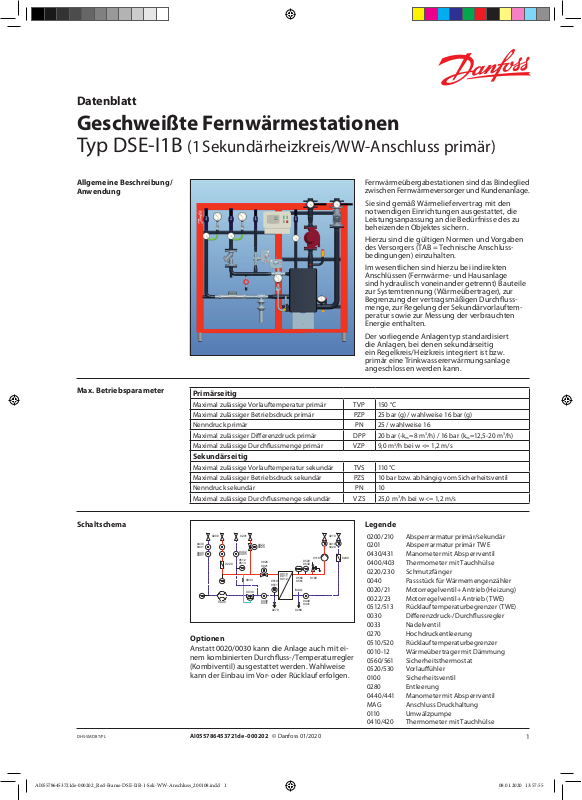

Datenblatt
Geschweißte Fernwärmestationen
Typ DSE-I1B (1 Sekundärheizkreis/WW-Anschluss primär)
Allgemeine Beschreibung/
Anwendung
Max. Betriebsparameter
Fernwärmeübergabestationen sind das Bindeglied
zwischen Fernwärmeversorger und Kundenanlage.
Sie sind gemäß Wärmeliefervertrag mit den
notwendigen Einrichtungen ausgestattet, die
Leistungsanpassung an die Bedürfnisse des zu
beheizenden Objektes sichern.
Hierzu sind die gültigen Normen und Vorgaben
des Versorgers (TAB = Technische Anschlussbedingungen) einzuhalten.
Im wesentlichen sind hierzu bei indirekten
Anschlüssen (Fernwärme- und Hausanlage
sind hydraulisch voneinander getrennt) Bauteile
zur Systemtrennung (Wärmeübertrager), zur
Begrenzung der vertragsmäßigen Durchflussmenge, zur Regelung der Sekundärvorlauftemperatur sowie zur Messung der verbrauchten
Energie enthalten.
Der vorliegende Anlagentyp standardisiert
die Anlagen, bei denen sekundärseitig
ein Regelkreis/Heizkreis integriert ist bzw.
primär eine Trinkwassererwärmungsanlage
angeschlossen werden kann.
Primärseitig
Maximal zulässige Vorlauftemperatur primär TVP 150 °C
Maximal zulässiger Betriebsdruck primär PZP 25 bar (g) / wahlweise 16 bar (g)
Nenndruck primär PN 25 / wahlweise 16
Maximal zulässiger Differenzdruck primär DPP 20 bar (-k
Maximal zulässige Durchflussmenge primär VZP 9,0 m
=8 m3/h) / 16 bar (kvs=12, 5-20 m3/h)
vs
3
/h bei w <= 1,2 m/s
Sekundärseitig
Maximal zulässige Vorlauftemperatur sekundär TVS 110 °C
Maximal zulässiger Betriebsdruck sekundär PZS 10 bar bzw. abhängig vom Sicherheitsventil
Nenndruck sekundär PN 10
Maximal zulässige Durchflussmenge sekundär VZS 25,0 m
3
/h bei w <= 1,2 m/s
Schaltschema
DHS-SMDBT/PL
0430
0431
0400
0401
0200 0201
0402
0403
0512
0513
0220
0040
0022
0023
0020
0021
0010
0011
0560
0510
0511
0430
0431
0270 0280
0012
0561
MAG
0033
0030
0210
0410
0420
0520
0530
0100
0440
0441
02300110
Optionen
Anstatt 0020/0030 kann die Anlage auch mit einem kombinierten Durchfluss-/Temperaturregler
(Kombiventil) ausgestattet werden. Wahlweise
kann der Einbau im Vor- oder Rücklauf erfolgen.
AI0557864 53721de- 000202 © Danfoss 01/2020
Legende
020 0/210 Absperrarmatur primär/sekundär
0201 Absperrarmatur primär TWE
0430/431 Manometer mit Absperrventil
0400/403 Thermometer mit Tauchhülse
0220/230 Schmutzfänger
0040 Passstück für Wärmemengenzähler
0020/21 Motorregelventil + Antrieb (Heizung)
0022/23 Motorregelventil + Antrieb (T WE)
0512/513 Rücklauftemperaturbegrenzer (TWE)
0030 Differenzdruck-/Durchflussregler
0033 Nadelventil
0270 Hochdruckentleerung
0510/520 Rücklauftemperaturbegrenzer
0010 -12 Wärmeübertrager mit Dämmung
0560/561 Sicherheitsthermostat
0520/530 Vorlauffühler
0100 Sicherheitsventil
0280 Entleerung
0440/441 Manometer mit Absperrventil
MAG Anschluss Druckhaltung
0110 Umwälzpumpe
0410/420 Thermometer mit Tauchhülse
1
Datenblatt Geschweißte Fernwärmestationen Typ DSE-I1B (1 Sekundärkreis/WW-Anschluss primär)
Werkstoffe
Funktion
Technische Daten
Rohre und Formstücke, Flansche P235GH-TC1, C22.8
Wärmeübertrager 1.4404 mit CU-Lot
Armaturen CuSn5Pb5Zn5-C (RG-5), ST37.0,
Das aus den Rohrleitungen des Nah-/
Fernwärmeversorgungsunternehmens kommende warme Heizwasser wird mit entsprechendem
Druck und einer entsprechenden Temperatur in
die Station geleitet. Diese kann in Abhängigkeit
während der kalten Jahreszeit hoch und während der wärmeren Jahreszeit niedriger sein.
Das Heizwasser strömt im Primärvorlauf in
der Regel durch die Absperrarmatur und den
Schmutzfänger.
Zur Erfassung von Druck und Temperatur
befinden sich in der Regel Manometer und
Thermometer je nach Vorgabe der Planung und
des Versorgungsunternehmens im Vorlauf und
EN-GJS-400-18-LT (GGG40.3)
Weiterhin befinden sich auf der Primärseite im
Vorlauf oder Rücklauf Regelgeräte entsprechend
Anforderung und Schaltschema.
Das Heizwasser fließt dann heruntergekühlt über
den Primärrücklauf zum Nah-/ Fernwärmeversorger
zurück.
Im Sekundärkreis der Hausanlage fördert eine
Umwälzpumpe das Heizwasser zu den Heizflächen
oder anderen Abnehmern (z. B. Lüftungsgeräten,
Trinkwassererwärmungsanlagen etc.).
Eine primär angeschlossene
Trinkwassererwärmung wird separat über
ein Regelorgan gesteuert.
Rücklauf.
Primär Primär TWE Sekundär
max. V
p
DN
20 1,8 20 1,1 40 6,0 32-120 70
25 2,5 20 1,8 50 9,0 4 0 -120 60
32 3,5 25 2,8 50 10,0 40 -120 55
40 5,7 32 3,6 65 15,0 50 -120 70
50 7, 3 32 4,5 80 20,0 65 -120 60
65 9,0 40 7, 2 80 25,0 65-120 45
[m3/h]
DN TWE
max. Vp
[m3/h]
DN
max. Vp
[m3/h]
Pumpe
MAGNA
Restfh.
(*)
[kPa]
Primär Regelventile (20/30) / WMZ (40)
(20/30)
k
DN
20 .. 4,0 20 2,5 .. 2,5 1 x 190
25 6,3 20 4,0 3,5 5/4 x 260
32 8,0 25 6,3 3,5 5/4 x 260
40 12 ,5 32 8,0 6 5/4 x 260
50 16,0 32 10,0 10 2 x 300
65 20,0 40 16, 0 10 2 x 300
Typ en:
0020/21 VM2/AMV10/13/20/23 (*) andere Pumpen auf Anfrage
0022/23 VM2/AMV10/13/20/23
0030 AVPQ oder AVPB
vs
[m3/h]
DN
k
(22)
vs
[m3/h]
QN
Maße
G [‘’] * L
[mm]
2
AI055786453721de-000202 © Danfoss 01/2020
DHS-SMDBT/PL
Datenblatt Geschweißte Fernwärmestationen Typ DSE-I1B (1 Sekundärkreis/W W-Anschluss primär)
Abmessungen
Abmessungen
pr.
pr. DN
TWE
sek.
DN
20 20 40 1600 1600 550 ~ 600 1500 1500 215 155 203
25 20 50 160 0 1600 550 ~ 650 1500 15 60 286 208 222
32 25 50 17 50 1750 750 750 150 0 156 0 256 140 216
40 32 65 1900 1900 750 ~ 750 150 0 16 60 299 183 231
50 32 80 1900 1900 750 ~ 800 170 0 1755 307 165 255
65 40 80 2060 2060 750 ~ 800 1700 1755 274 101 255
* Abhängig von der Plattenanzahl des Wärmeübertragers
f Fuß höhenverstel lbar zwischen: 105 … 160 mm
Breite Tiefe Höhe Abstand
b B t T * h H p w s
Leistungsbeispiel
Primär
[m3/h]
V
p
Sekundär
V
[m3/h] 0100
p
0010
Typ
[kW]
1,8 5,9 R1-3 bar XB30 170
2,4 8,0 R1/2-5 bar XB51H 230
3,0 10,0 R1/ 2-5 b ar XB51H 285
4,6 15,0 R1/2-5 bar XB51H 430
6,1 20,1 R1/2-5 ba r XB51H 575
7,4 24,5 R1/2-5 bar XB51H 700
Q
p
Regelung Datenblätter ECL 110/210/310Je nach Anforderung/Applikation kommt/
kommen i.d.R. ein oder mehrere Elektronischer
Heizungsregler zum Einsatz.
Auslegungsbeispiel:
primär: 130 -> 47 °C / sekundär: 45 -> 70 °C
Links-/Rechtsausführung wahlweise
DHS-SMDBT/PL
AI055786453721de-000202 © Danfoss 01/2020
3
Datenblatt Geschweißte Fernwärmestationen Typ DSE-I1B (1 Sekundärkreis/WW-Anschluss primär)
Zählerpasstück
Fühleranzahl
Fühlereinbau
Gewindeausführung (z.B.)
R ½” X G ¾” x 110 mm = QN … 1,5
R ¾” X G 1” x 130 mm = QN 2,5
R ¾” X G 1” x 190 mm = QN … 3,0
R 1” X G 5/4” x 260 mm = QN 3,5 / 6,0
R 1 ½” X G 2” x 300 mm = QN 10,0
andere (z.B. Steig-/Fallrohrzähler):
R: “ x G: “ x mm
1 Fühler:
Variante: Direkteinbau M10*1 (ohne Hülse): QN … 6,0
(nur PN16!)
A AGFW-Fühler 27,5 mm (nur in DN20 und 25 möglich!)
B AGFW-Fühler 38,0 mm (nur in DN20 und 25 möglich!)
Variante: Tauchhülse R ½“ x 37,0 mm: QN … 2,5
C Einbau in T-Stück DN20 (26,9 mm)
Flanschausführung (z.B.)
PN 16 25
DN20 x 190 mm = QN … 3,0
DN25 x 260 mm = QN 3,5 / 6,0
DN40 x 300 mm = QN 10,0
DN50 x 270 mm = QN 15,0
DN65 x 300 mm = QN 25,0
DN80 x 300 mm = QN 40,0
DN100 x 360 mm = QN 60 / 100
andere (z.B. Steig-/Fallrohrzähler):
DN: x mm
2 Fühler:
D Einbau in Rohr DN25 (33,7 mm) 90° stumpf
Variante: Tauchhülse R ½“ x … 150 mm: QN … 15,0
E Einbau in T-Stück, flachdichtend minimal
notwendige/maximal mögliche Hülsenlänge:
DN min. L in [mm] max. L in [mm]
20 44,0 155, 0
25 53,0 155 ,0
32 63,0 155, 0
40 73,0 155 ,0
50 80,0 155, 0
Variante: Tauchhülse R ½“x xxx mm: QN 15,0 …
F Einbau in Rohr DN50 ... (60,3 ... mm) 90° stumpf
Hülsenlänge LH (genau angeben!):
(Hülse/Fühler kann innerhalb der Wärmedämmung
sein!)
mm
4
AI055786453721de-000202
Produce d by Danfoss A/S © 01/2020
