Data sheet
DSE FLEX
kompaktiškas šilumos punktas
Bendrasis aprašymas ir
taikymas
Maksimalūs eksploatavimo
parametrai
Naujos kartos šilumos punktas tinkamas jau patikrintai kintančiai, efektyviai ir ekonomiškai mažai
anglies dioksido į aplinką išskiriančio miesto infrastruktūrai – centralizuoto šilumos tiekimo tinklui.
„Danfoss“ šilumos punk tai užtikrina ryšį tarp centra lizuoto šilumos tiekimo įmonių ir klientų įrenginių.
Juose yra visa reik alinga įranga, kad šilumos tiekimas
būtų pritaikytas pagal objekto patalpų poreikius,
kaip nurody ta šilumos tiekimo sutartyj e. Šiuo atžv ilgiu jie turi atitikti visus taikomus standar tus ir tiekėjų
technines prijungimo vietų sąlygas. Netiesioginio
prijungimo vietose (kuri ose centralizuotas šildymas
ir namuose esančios sistemos yra hidrauliškai izoliuotos) yra komponentų, kurie at skiria sistemas (šilumokaičius), riboja srauto apimtį iki nurodyto sutartyje, reguliuoja antrini o tiekiamo srauto temperatūrą
ir matuoja energijos sąnaudas. Tai išskirtinis sprendimas, skirtas optima liai patenkinti konkrečius pore ikius ir griežtus centralizuoto šildymo reikalavimus.
Naudodami „Danfoss“ parinkimo programą galite
sužinoti, ar reikiama sistema atitink a DSE FLEX. Naujos kartos šilumos punk tas montuojamas ant grindų.
Jis išliko patvarus ir išlaikė patrauk lią senojo gaminio
išvaizdą, bet tuo pačiu įgavo lengvesnį prolį ir yra
mažesnis, jis sukonstruotas taip, kad būtų galima
greičiau ir saugiau transportuoti.
Pirminis
Maksimali leistina tiekiamo srauto temperatūra, pirminis 135° C
Maksimalus leistinas darbinis slėgis, pirminis 14,2 bar(g)
Nominalus slėgis, pirminis PN16
Antrinis šildymas
Maksimali leistina temperatūra, antrinis 100° C
Maksimalus leistinas darbinis slėgis, antrinis 6 bar(g)
Minimalus reikiamas slėgis (statinis), vandens tiekimas 1,0 bar(g)
Antrinis buitinis karštas vanduo
Maksimali leistina temperatūra, antrinis 90° C
Maksimalus leistinas darbinis slėgis, antrinis 10 bar(g)
Minimalus reikiamas slėgis (statinis), vandens tiekimas 1,0 bar(g)
Medžiagos
© Danfoss | 2016.09
Vamzdžiai, montavimo detalės, anšai,
vožtuvai (pirminė pusė)
Vamzdžiai, montavimo detalės, anšai,
vožtuvai (šildymo pusė)
Vamzdžiai, montavimo detalės, anšai,
vožtuvai (KV pusė)
Šilumokaitis 1.4404 su CU litavimo įvore
Izoliacija (lietos dalys) EPP putos, l = 0,038 W/mK
Izoliacija (šilumokaitis) PU putos, l = 0,035 W/mK
Izoliacija (vamzdžiai) PU putos, l = 0,029 W/mK
P235GH, EN-JL1040 (GGC25), CuSn5Pb5Zn5-C (RG-5),
EN-GJS-400-18-LT (GGG 40.3)
P235GH, EN-JL1040 (GGC25), EN-GJS-400-18-LT (GGG
40.3), žalvaris (DZR tipo)
1.4301, 1.4404, žalvaris (DZR tipo),
CuZn35Pb2Al-C (CC752S)
VD.JV.C1.21 | 1
Data sheet DSE FLEX
Kontūro diagrama
Elektros p askirstymo
dėžutė
750
753
TE
2B
95
3
445
465
443
A
430
488
474
470
472
PI
420419
468
423
411
35
75
85
26 Reguliavimo vožtuvas,
šildymas
34 Išleidimo vožtuvas
35 Temperatūros jutiklis
75 Rutulinis vožtuvas
84 Išleidimo vožtuvas
85 Termometras
95 Reguliavimo vožtuvas, KV
150, 151 Rutulinis vožtuvas
153 Fi ltr as
164 Balansinis vožtuvas
167 Siurblys
171 Išleidimo vožtuvas
174 Termometras
175 Temperatūros jutiklis
181 Temperatūros jutiklis
175
376
365
181
174
377
364
182
171
361
167
357
164
153
813
815
811
PI
812
814
PS
398
395
343
820
822
818
PI
819
821
PS
443 Temperatūros jutiklis
445 Termometras
465 Rutulinis vožtuvas
468 Atbulinis vožtuvas
470 Siurblys
472 Balansinis vožtuvas
474 Termometras
488 Temperatūros jutiklis
750 Elektroninis valdiklis
753 Lauko temperatūros jutiklis
811, 818 Slėgio daviklis
812, 819 Slėgio matavimas
813, 814 Apsauginis vožtuvas
815, 822 Išsiplėtimo vož tuvas
820, 821 Apsauginis vož tuvas
150
151
340
341
26
1
151
34
720
A
84
700
A
182 Termometras
340, 341 Rutulinis vožtuvas
343 Filtras
357 Siurblys
361 Išleidimo vožtuvas
364 Termometras
365 Temperatūros jutiklis
376 Temperatūros jutiklis
377 Termometras
395 Apsauginis termostatas
398 Balansinis vožtuvas
411 Rutulinis vožtuvas
419 Slėgio matavimas
420 Apsauginis vožtuvas
423 Atbulinis vožtuvas
430 Rutulinis vožtuvas
2 | © Danfoss | 2016.09
VD.JV.C1.21
Data sheet DSE FLEX
Veikimas
DSE FLEX galima naudoti įvairioms sistemoms, pvz.,
šildymo, karšto van dens buitinėms reikmėms ir (arba)
kitoms vandeniu šildomoms sistemoms. Dėl DSE
FLEX konstrukcijos lankstumo galima pateikti 1, 2
arba 3 kontūrų šilumos punktą, kuriame būtų galimybė derinti modulius, jei p rireiktų daugiau kontūrų.
Tai grindžiama kliento poreikiais ir reikalinga (-omis)
sistema (-omis). Esant tokiai konstrukcijai, galima len gvai pasiekti visus komponentus techninės priežiūros tikslais. Šilumos perdavimas tarp centralizuoto
šilumos tiekimo tinklo ir pastato įrangos užtikrinamas, naudojant mikroplokštelinį šilumokaitį, kuris
geriau perduoda šilumą, garantuoja didesnį energijos efekty vumą ir mažesnį slėgio praradimą. Be stan
dartinių valdikli o funkcijų, ECL310 užtikrina nuotolinę
prieigą naudojant internetinį puslapį, kuriame yra
duomenų registravimo žurnale galimybių ir energijos optimizavimo funkcijų, pvz., lauko oro kompensacija ir automatinis reguliavimas (karšto vandens
buitinėms reikmėms adaptavimo parametrai).

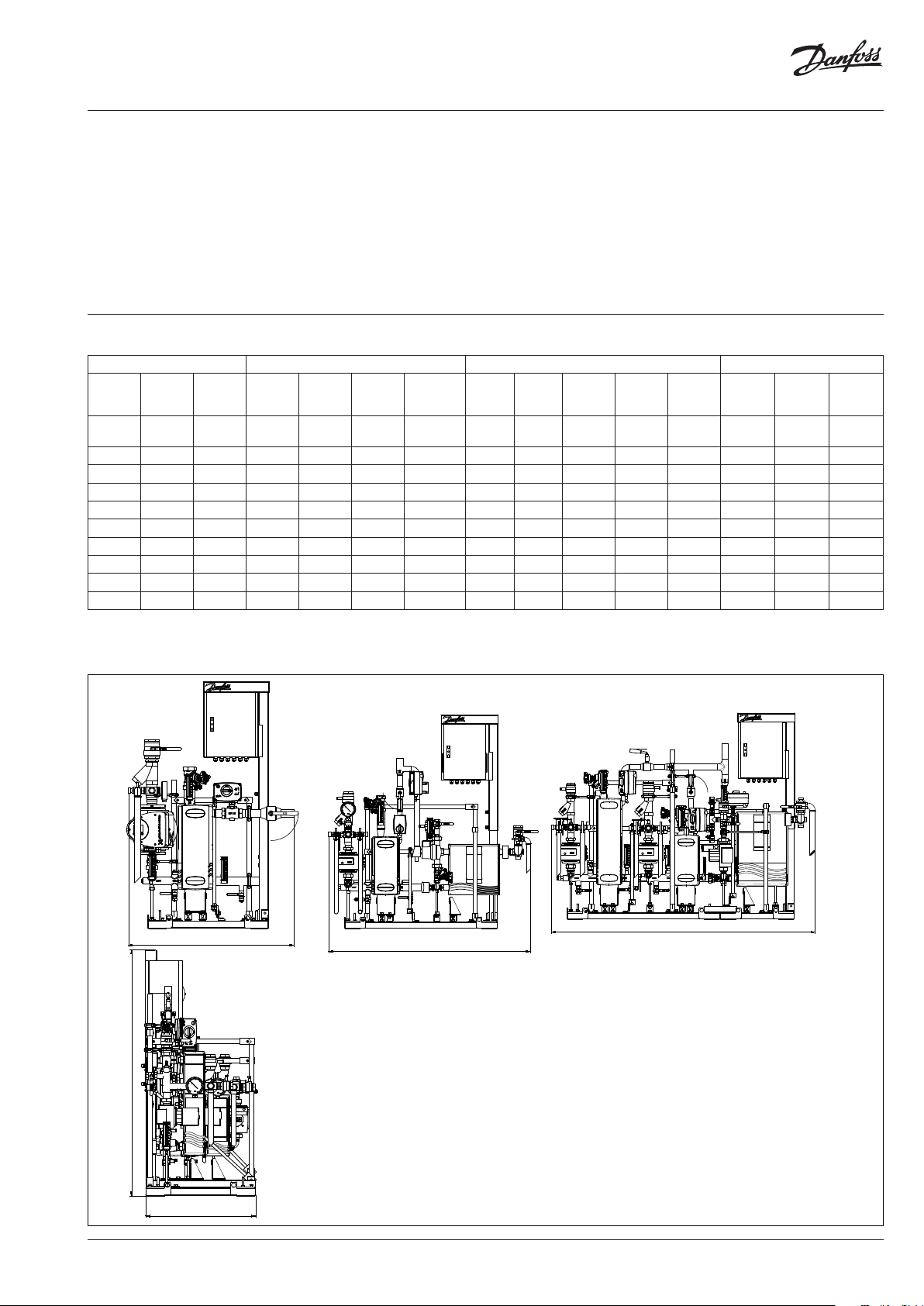

Matmenys
Galia [kW] Vamzdžio skersmuo Išoriniai gabaritiniai matmenys (maks.) Svoris
Šildymas 1Šildymas
115 -4 5/
50-80
60 40 70 25 25 25 15 900 1000 1600 1300 500 54 71 99
95 60 100 25 25 25 15 900 110 0 1600 130 0 500 59 77 109
120 80 150 32 32 25 15 900 1150 170 0 130 0 500 65 83 119
150 100 195 32 32 32 20 900 1150 170 0 1300 500 70 88 127
190 12 5 245 40 40 32 20 950 120 0 1750 1300 610 87 110 170
235 160 300 40 40 40 25 950 1200 1750 1300 610 102 129 199
295 200 380 50 50 40 25 115 0 140 0 19 00 1400 650 110 140 215
370 245 395 50 50 50 25 1150 1400 190 0 14 00 650 141 180 276
560 410 590 65 65 50 32 120 0 1500 2000 150 0 650 164 210 322
2
115 -6 5/
60-80
70-25/
KV
10-58
Šildymas 1Šildymas
[DN] [DN] [DN] [DN] [mm] [mm] [mm] [mm] [mm] [kg] [kg] [kg]
Šaltas /
šiltas
2
vanduo
KV
cirkuliacija
Ilgis
(A1)
Ilgis
(A2)
Ilgis
(A3)
Aukštis
(B)
Gylis (C)
Svoris, 1
kontūras
Svoris, 2
kontūrai
-
Svoris, 3
kontūrai
Tai tik keli visų galimų derinių pavyzdžiai. Atsižvelgiant į kliento reikalavimus, šilumokaičių tipą, sistemą, DN derinius ir k t., matmenys gali skirtis. Gylio matmuo C
nurodytas, kai šilumos punktai yra 2 ir 3 kontūrų. Aukščio matmuo B nurodytas, kai elektros paskirstymo dėžutė yra minimaliame aukštyje, o šildymo siurblys – ant
grįžtamosios linijos.
A1
B
A2
A3
VD.JV.C1.21
C
© Danfoss 2016.09 | 3
Data sheet DSE FLEX
Priedai
Kongūracija
DSE FLEX šilumos punktai turi pilną izoliaciją Tai
pastebimai sumažina energijos praradimą šildymo
patalpoje.
Norėdami gauti šį priedą , gauti daugiau informacijos
ir kainas, kreipkitės į atsakingą prekybos atstovą.
Kreipkitės į pardavimo atstovą, atsakingą už DSE
FLEX papildomą informaciją ir kainas.
4 | © Danfoss | DHS-SRMT/PL | 2016.09
