Danfoss Druckschalter Service guide [de]

Tipps für den Monteur Druckschalter

Inhalt Seite

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Platzierung von Kapillarrohren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Einstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Niederdruckkontrolle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Hochdruckkontrolle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Beispiel mit vier parallellaufenden Verdichtern (R 404A/R 507). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Einstellung von ND bei Freiluftplatzierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Verdampfungsdrücke (po) für verschiedene Anlagentypen (Richtwerte) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Überprüfung der Schaltfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Der richtige Druckschalter für Ihre Kälteanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Druckschalter

© Danfoss A/S (RA Marketing/MWA), 04 - 2007 DKRCC.PF.000.G1.03 / 520H1974 19

Notizen

20 DKRCC.PF.000.G1.03 / 520H1974 © Danfoss A/S (RA Marketing/MWA), 04 - 2007

Tipps für den Monteur Druckschalter

Montage

Der KP Druckschalter wird auf eine Konsole, eine
ebene Montageäche oder auch direkt an den
Verdichter montiert.

Unter Umständen kann eine Winkelkonsole die
Vibrationen der Montageächen verstärken.

Deshalb nur Wandkonsolen bei stark vibrieren­den Montageächen verwenden.

Besteht die Gefahr von Feuchtigkeit oder Spritz­wasser, sollte die Deckplatte montiert werden.
Diese erhöht den Dichtigkeitsgrad bis IP 44
und passt zu allen Geräten. Die Deckplatte
muss separat bestellt werden. (Bestellnummer
für Single Einheit: 060-109766; für Duo­Druckschalter: 060-109866).

Al0_0001

Druckschalter

Ist das Gerät Schmutz, Feuchtigkeit und Spritz­wasser ausgesetzt, sollte eine Schutzabdeckung
verwendet werden. Die Abdeckung kann
sowohl für die Winkelkonsolen als auch für die
Wandkonsolenausführung verwendet werden.

(Die Bestellnummer der Schutzabdeckung
für Einzelgeräte ist 060-003166 und für den
Duo-Druckschalter ist die Bestellnummer
060-003266.

Besteht für die Einheit erhöhtes Risiko, von
Wasser beeinträchtigt zu werden, kann durch
Einbau des Produkts in ein spezielles IP 55­Gehäuse ein höherer Schutzgrad erreicht wer­den.

Das IP 55-Gehäuse ist sowohl für Einzelgeräte
(060-033066) als auch Duo-Druckschalter (060-

035066) erhältlich.

Al0_0007

Al0_0008

Ak0_0020

© Danfoss A/S (RA Marketing/MWA), 04 - 2007 DKRCC.PF.000.G1.03 / 520H1974 21

Tipps für den Monteur Druckschalter

Montage (Fortsetzung)

Platzierung von
Kapillarrohren

Der Anschluss eines Druckschalters muss immer
so an eine Rohrleitung montiert werden, dass
sich keine Flüssigkeit in der Anschlussleitung
sammeln kann. Dieses Risiko besteht, wenn

das Gerät kalt platziert ist, z.B. in einem
Luftstrom und rückkondensiertes Kältemittel
die Anschlussleitung „verstopft“

der Anschluss an der unteren Seite des
Rohres vorgenommen wurde und sich Öl in
der Anschlussleitung sammelt und diese

ebenso verstopft.
Flüssigkeit kann den Hochdruckschalter außer
Funktion setzen, da diese wie ein Pfropfen wirkt
und verhindert, dass sich der Gasdruck auf den
Druckbalg überträgt.

Bei überschüssigen Kapillarrohren besteht bei
Vibrationen Bruchgefahr. Dies kann zum Verlust
der Anlagenfüllung führen. Deshalb ist es von
größter Wichtigkeit, dass folgende Maßnahmen
eingehalten werden:

Bei Montage direkt am Verdichter:

Das Kapillarrohr muss so befestigt werden,

dass es die Vibrationen dämpft und

nicht an den Druckschalter weiter gibt.

Überschüssiges Kapillarrohr wird aufgerollt

und zusammengebunden.

Al0_0009

Einstellung

Niederdruckkontrolle

Al0_0010

Bei davon abweichender Montage:

Das überschüssige Kapillarrohr wird lose zu

einer Schleife aufgerollt. Das Kapillarrohr

zwischen Verdichter und Schleife wird

am Verdichter befestigt. Das Kapillarrohr

zwischen Schleife und Druckschalter wird

an der Wandkonsole wie der Druckschalter

befestigt.

Bei besonders starken Vibrationen wird ein
Danfoss Stahlkapillarrohr mit Bördelanschluss
empfohlen.

Bestell-Nr 0,5 m = 060-016666
Bestell-Nr 1,0 m = 060-016766
Bestell-Nr 1,5 m = 060-016866

Al0_0011

Die Voreinstellung der Druckschalter wird mit
Hilfe einer Druckasche durchgeführt.

Der Startdruck (CUT IN) wird an der Bereichsskala
(A) eingestellt. Danach wird die Dierenz in der
Dierenzskala (B) eingestellt.
Ausschalten = Einstellwert - Dierenz

Hochdruckkontrolle

Der Ausschaltdruck (CUT OUT) wird in der
Bereichsskala (A) eingestellt. Danach wird die
Dierenz an der Dierenzskala (B) eingestellt.

Einschalten = Einstellwert - Dierenz
Beachten Sie: Skalen sind nur Richtlinien.

Al0_0012

22 DKRCC.PF.000.G1.03 / 520H1974 © Danfoss A/S (RA Marketing/MWA), 04 - 2007

Tipps für den Monteur Druckschalter

Beispiel mit 4 parallellaufenden
Verdichtern (R 404A/R 507)

Einstellung von ND bei
Freiluftplatzierung

Verdampfungsdrücke (po) für
verschiedene Anlagentypen
(Richtwerte)

Medium: Eiscreme bei –25 °C.
t0 ≈ –37 °C,

Verdichter

p0 ≈ –0,5 bar,
∆p Saugleitung 0,1 bar entsprechend.

Jeder Druckschalter (KP2) wird individuell,
dem nachfolgenden Schema entsprechend,
eingestellt.

Der Druckschalter wird so montiert, dass sich keine
Flüssigkeit im Wellrohr sammeln kann.

Werden Verdichter, Verüssiger und Sammler
im Freien aufgestellt, wird der KP Niederdruck
(ND) in eine „CUT IN“ Einstellung gebracht, die
niedriger ist als der niedrigste Druck (Temperatur
um den Verdichter) bei Winterbetrieb. In diesem
Fall ist der Druck im Sammler bestimmend für
den Saugdruck nach längerem Stillstand.

Beispiel:

Niedrigste Temperatur um den Verdichter
(–20 °C) bedeutet für R 404A/R 507 = 1,0 bar.
CUT IN wird auf –24 °C (entsprechend 1,6 bar)
eingestellt.

Al0_0013

Raumtemperatur
(tr)

+0,5 °C/+2 °C Luftgekühlter Fleisch-

+0,5 °C/+2 °C Fleischkühlraum mit na-

–1 °C/0 °C Kühlvitrinen (oen) 14K 0,6 bar

+2 °C/+6 °C Milchkühlraum 14 K 1,0 bar

0 °C/+ 2°C Obst- und

–24 °C Gefrierschrank 10 K 1,6 bar

–30 °C Belüfteter Tiefkühlraum 10 K 1 bar

–26 °C Eiscreme-Gefriertruhe 10 K 1,4 bar

Anlagentyp Dierenz

zwischen
to und t
(Luft)

10 K 1,0 - 1,1 bar

kühlraum

12 K 0,8 - 0,9 bar

türlicher Luftzirkulation

6 K 1,3 - 1,5 bar

Gemüsekühlraum

mittel

Verdampfungs­druck (po)

(R134a)

(R134a)

(R134a)

(R134a)

(R134a)

(R404A)

(R404A)

(R404A)

CUT OUT CUT IN

1 –0,05 bar 0,35 bar
2 0,1 bar 0,5 bar
3 0,2 bar 0,6 bar
4 0,35 bar 0,75 bar

RF

Einstellung von KP2/KP1

[%]

(CUT IN - CUT OUT)
D = Betriebsdruck
S = Sicherheitsdruck

85 0,9 - 2,1 bar (D)

85 0,7 - 2,1 bar (D)

85 0,5 - 1,8 bar (D)

85 0,7 - 2,1 bar (D)

90 1,2 - 2,1 bar (D)

90 0,7 - 2,2 bar (S)

90 0,3 - 2,7 bar (S)

90 0,5 - 2,0 bar (S)

Druckschalter

Al0_0015

© Danfoss A/S (RA Marketing/MWA), 04 - 2007 DKRCC.PF.000.G1.03 / 520H1974 23

Tipps für den Monteur Druckschalter

Überprüfung der
Schaltfunktion

Sind die elektrischen Leitungen montiert und
die Anlage unter normalem Betriebsüberdruck,
können die Schaltfunktionen manuell überprüft
werden.

Abhängig vom Wellrohrdruck und der Einstellung
muss die Prüfanordnung entweder nach oben
oder nach unten gedrückt werden.

Ein möglicher Rückstellmechanismus wird
während der Prüfung außer Funktion gesetzt.

Bei Einzelgeräten:

Die Prüfanordnung der linken Seite oben ver­wenden.

Bei Doppelgeräten:

Die Prüfanordnung der linken Seite für Nieder­druckprüfung und der rechten Seite zur Hoch­druckprüfung

Warnung!
Die Schaltfunktion eines KP­ Druckschalters darf nie durch
Einwirken auf das Kontaktsystem
geprüft werden.
Der Druckschalter könnte eventuell aus seiner
Anordung gehebelt werden. Im schlimmsten Fall
kann seine Funktion zerstört werden.

Al0_0018

Der Doppel-Druckschalter KP 17 W/B mit
wahlfreier oder manueller Rückstellung der
Niederdruck und Hochdruckseite wird während
der Servicearbeit auf automatische Rückstellung
eingestellt. So erlaubt der Druckschalter
automatischen Neustart. Es muss darauf geachtet
werden, dass die Rückeinstellfunktion nach
dem Service in die ursprüngliche Einstellung
gebracht wird.

Der Druckschalter kann gegen die Einstellung
in automatische Rückstellung gesichert werden:
Es muss nur die Scheibe, die die Rückstellfunktion
steuert, entfernt werden!
Will man das Gerät gegen nicht autorisierte
Personen schützen, kann man die Scheibe mit
rotem Lack versiegeln.

Niederdruck

Hochdruck

*) Werkseinstellung

Manueller Reset

Manueller Reset

*)

*)

Automatischer Reset Automatischer Reset Manueller Reset

Manueller Reset

Al0_0019

Al0_0020

Automatischer Reset Automatischer Reset

Al0_0021

24 DKRCC.PF.000.G1.03 / 520H1974 © Danfoss A/S (RA Marketing/MWA), 04 - 2007

Tipps für den Monteur Druckschalter

Der richtige Druckschalter
für Ihre Kälteanlage

Für hermetische Anlagen kann ein KP mit Löt­anschluss verwendet werden.

Bei Ammoniak-Anlagen, in denen KP Druck­schalter verwendet werden, müssen diese vom
Typ KP-A sein. Statt einem Kapillarrohr kann ein
Übergangsstück mit M10 × 0.75 – 1/
(Best.Nr. 060-014166) verwendet werden.

- 18 NPT

4

Al0_0006

Druckschalter

Al0_0002

In Kälteanlagen mit großen Medienfüllungen,
in denen zusätzliche Sicherheit gefordert/
gewünscht ist, KP 7/17 mit doppeltem Wellrohr
benutzen. Falls eines der beiden Wellrohre bricht,
wird die Anlage gestoppt, ohne das Kältemittel
austritt.

Al0_0003

Für Anlagen, die unter Niederdruck seitens des
Verdampfers arbeiten und in denen der Druck­schalter regeln soll (statt nur zu überwachen):
KP 2 mit kleiner Dierenz verwenden.
Ein Beispiel, bei dem Druckschalter und Ther­mostat in Serie verbunden sind:

KP 61:
regelt die Temperatur durch einen Stopp/Start
Verdichter.
KP 2:
stoppt den Verdichter bei zu niedrigem Saug­druck.

KP 61:
CUT IN = 5 °C (2,6 bar)
CUT OUT = 1 °C (2,2 bar)

KP 2 Niederdruck:
CUT IN = 2,3 bar

Al0_0004

CUT OUT = 1,8 bar

© Danfoss A/S (RA Marketing/MWA), 04 - 2007 DKRCC.PF.000.G1.03 / 520H1974 25

Tipps für den Monteur Druckschalter

Der richtige Druckschalter
für Ihre Kälteanlage

(Fortsetzung)

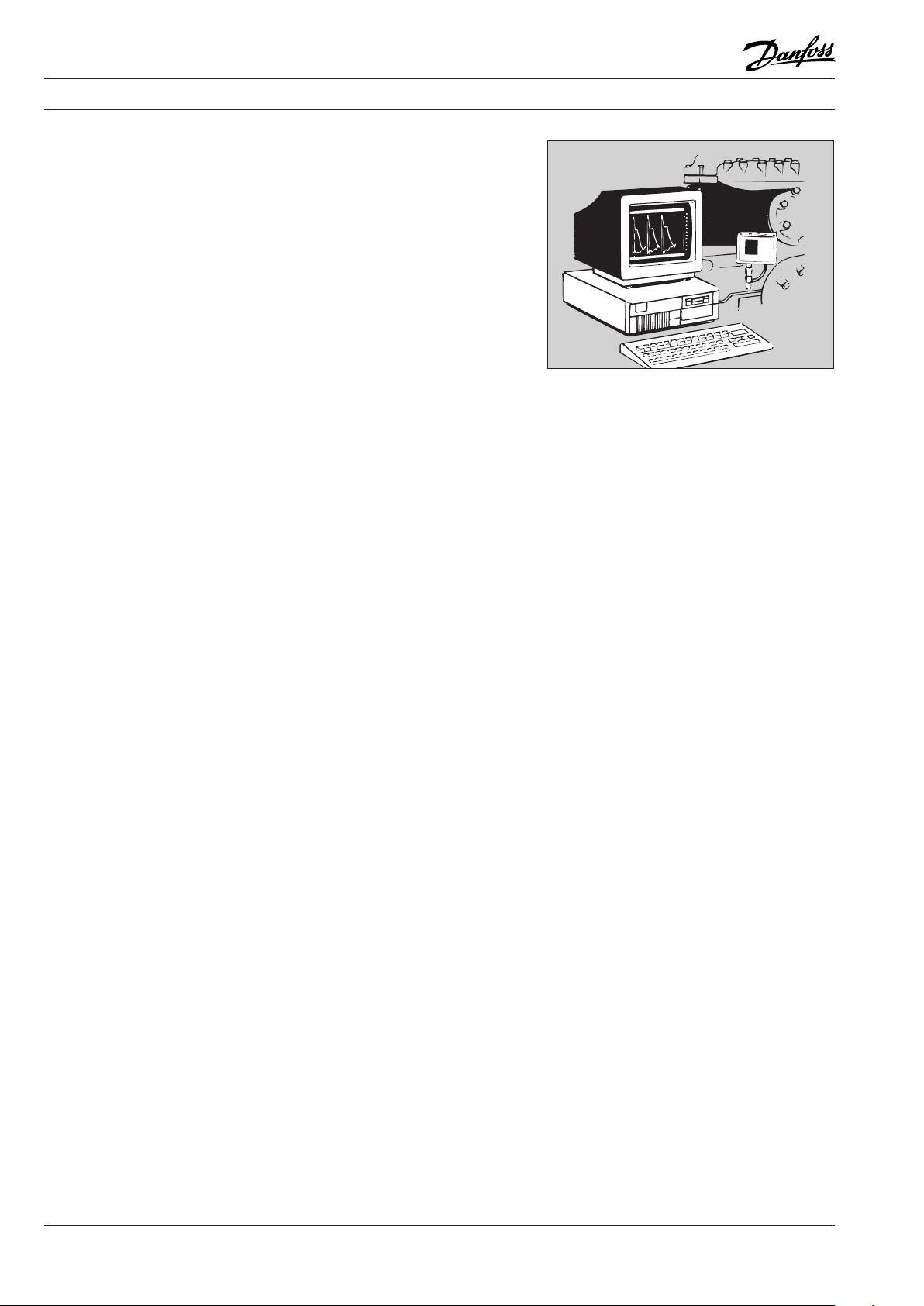

Für Anlagen, in denen der KP nur selten aktiviert
wird (Alarm) und für Anlagen, in denen KP
Signalgeber für PLC-Steuerungen o.ä. ist: Einen
Druckschalter mit Goldkontakten verwenden.
Dies ergibt einen guten Kontakt, auch bei
niedrigen Spannungen.

Al0_0005
