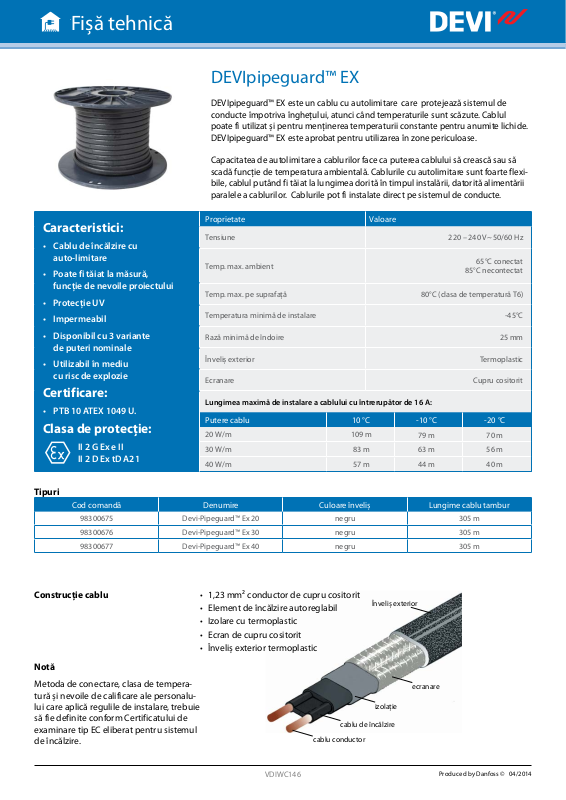

Danfoss DEVIpipeguard EX Data sheet [ro]
6Fișă. Controlstehnică
DEVIreg™
DEVIpipeguard™ EX
DEVIpipeguard™ EX este un cablu cu autolimitare care protejează sistemul de conducte împotriva înghețului, atunci când temperaturile sunt scăzute. Cablul poate fi utilizat și pentru menținerea temperaturii constante pentru anumite lichide. DEVIpipeguard™ EX este aprobat pentru utilizarea în zone periculoase.
Capacitatea de autolimitare a cablurilor face ca puterea cablului să crească sau să scadă funcție de temperatura ambientală. Cablurile cu autolimitare sunt foarte flexibile, cablul putând fi tăiat la lungimea dorită în timpul instalării, datorită alimentării paralele a cablurilor. Cablurile pot fi instalate direct pe sistemul de conducte.
Caracteristici:
•Cablu de încălzire cu auto-limitare
•Poate fi tăiat la măsură, funcție de nevoile proiectului
•Protecție UV
•Impermeabil
•Disponibil cu 3 variante de puteri nominale
•Utilizabil în mediu cu risc de explozie
Certificare:
• PTB 10 ATEX 1049 U.
Clasa de protecție:
II 2 G Ex e II
II 2 D Ex tD A21
Proprietate |
Valoare |
|
Tensiune |
220 – 240 V~ 50/60 Hz |
|
Temp. max. ambient |
65°C conectat |
|
85°C necontectat |
||
|
||
Temp. max. pe suprafață |
80°C (clasa de temperatură T6) |
|
Temperatura minimă de instalare |
-45°C |
|
Rază minimă de îndoire |
25 mm |
|
Înveliș exterior |
Termoplastic |
|
Ecranare |
Cupru cositorit |
Lungimea maximă de instalare a cablului cu întrerupător de 16 A:
Putere cablu |
10 °C |
-10 °C |
-20 °C |
20 W/m |
109 m |
79 m |
70 m |
30 W/m |
83 m |
63 m |
56 m |
40 W/m |
57 m |
44 m |
40 m |
Tipuri
Cod comandă |
|
Denumire |
|
Culoare înveliș |
|
Lungime cablu tambur |
98300675 |
|
Devi-Pipeguard™ Ex 20 |
|
negru |
|
305 m |
|
|
|
||||
|
|
|
|
|
|
|
98300676 |
|
Devi-Pipeguard™ Ex 30 |
|
negru |
|
305 m |
|
|
|
|
|
|
|
98300677 |
|
Devi-Pipeguard™ Ex 40 |
|
negru |
|
305 m |
|
|
|
|
|
|
|
Construcție cablu |
• |
1,23 mm2 conductor de cupru cositorit |
Înveliș exterior |
|
• Element de încălzire autoreglabil |
||
|
|
||
|
• |
Izolare cu termoplastic |
|
|
• Ecran de cupru cositorit |
|
|
|
• |
Înveliș exterior termoplastic |
|
Notă
Metoda de conectare, clasa de temperatură și nevoile de calificare ale personalului care aplică regulile de instalare, trebuie să fie definite conform Certificatului de examinare tip EC eliberat pentru sistemul de încălzire.
ecranare
izolație
cablu de încălzire cablu conductor
VDIWC146 |
Produced by Danfoss © 04/2014 |
