Danfoss DEVIpipeguard Installation guide [nl]

Installatiehandleiding - Zelfbegrenzende kabels op haspel
NL
Installatiehandleiding
Zelfbegrenzende kabels op haspel
Intelligent solutions with lasting eect
Visit DEVI.com
Inhoudsopgave
1 Inleiding � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �4
2 Veiligheidsinstructies � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 4
3 Installatierichtlijnen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �4
4 Toepassingsoverzicht � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �4
5 Thermostaten/regelaars � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 5
6 Accessoires� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6
6�1 Bevestigingselementen� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �6 6�2 Aansluitsets � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7
7 Typische installaties� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �10
7�1 Typische leidingverwarmingsinstallatie � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �10 7�2 Typische dakbeschermingsinstallatie � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �11
8 Normconformiteit� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �12
9 Garantie� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �12
AN384935621519nl-NL0101 DEVI2
1 Inleiding
In deze installatiehandleiding verwijst de term "verwarming­skabel” naar zelfbegrenzende kabels op haspels�
2 Veiligheidsinstructies
Verwarmingskabels moeten altijd worden geïnstalleerd con­form de lokale bouwvoorschriften en bedradingsvoorschriften en de richtlijnen in deze installatiehandleiding�
• Onderbreek voorafgaand aan installatie en onderhoud alle stroomkringen�
• Beveiliging met aardlekschakelaar (RCD) is vereist� RCD­uitchakelvermogen is max� 30 mA�
• De afscherming van elke verwarmingskabel moet worden aangesloten op een aardklem overeenkomstig de lokale elektriciteitsvoorschriften�
• Verwarmingskabels moeten worden aangesloten via een schakelaar die alle polen loskoppelt�
• De verwarmingskabel moet zijn voorzien van de juiste maat zekering of stroomonderbreker volgens de lokale voorschriften�
• Overschrijd nooit de maximale warmtedichtheid (W/m²) voor de betreende toepassing� Raadpleeg de toepassing­shandleiding�
• Verwarmingskabels moeten worden gebruikt in combina­tie met een geschikte thermostaat om oververhitting te voorkomen en het energieverbruik te verlagen�
3 Installatierichtlijnen
• Het wordt afgeraden verwarmingskabels bij temperaturen onder de -5 °C te installeren�
• De buigdiameter van de verwarmingskabel moet minstens 10 keer de kabeldiameter zijn (aan de binnenkant van de kabel)�
• Verbuig de aansluitingen niet�
• Het vrije uiteinde van de uitloper en de componenten van de set moeten door de installateur worden beschermd om te voorkomen dat er water binnendringt�
• Ga na of de kabel voldoende is bevestigd en volgens de installatiehandleiding is gemonteerd�
• De verwarmingskabels moeten temperatuurregeling hebben�
4 Toepassingsoverzicht
Ga voor de volledige installatiehandleiding, garantieregistratie, productinformatie, tips & tricks, adressen, enz�
naar www.devi.com
De aanwezigheid van een verwarmingskabel moet
• duidelijk aangegeven worden door waarschuwingstekens in de zekeringenkast en in het verdeelbord of markeringen op de aansluitttingen en/of op regelmatige afstand langs de stroomleiding, waar ze duidelijk zichtbaar zijn�
• en na installatie worden vermeld in alle documenten met elektrische gegevens�
Voor gebruik met sprinklerinstallaties
• de alarmuitgang moet worden aangesloten op en bewaakt door het branddetectiesysteem�
• systemen moeten permanent op de voeding aangesloten zijn�
• de minimale omgevingstemperatuur mag niet lager zijn dan -5 °C�
• Als er reservevoeding wordt geleverd voor de elektrische systemen van het gebouw, moet deze ook voorzien in de voeding van het weerstandsverwarmingssysteem�
• Het verwarmingssysteem voor sprinklerinstallaties moet worden aangeduid met "voor toevoerleidingen en aftakleidingen inclusief sprinklerkoppen"�
• Ga na of de regelaars en sensoren zijn aangesloten volgens de betreende installatiehandleiding en/of toepassingshandleiding�
• Meet, controleer en noteer de isolatieweerstand tijdens de installatie�
• Personen die zijn betrokken bij de installatie en het testen van elektrische weerstandsverwarmingssystemen moeten adequaat zijn opgeleid in alle vereiste speciale technieken� Installaties dienen te worden uitgevoerd onder toezicht van
een gekwaliceerd persoon�
Leidingver-
warming DEVIpipeguard™ LSZH (T) DEVIpipeguard™ (B) DEVIpipeguard™ Industry
   
DEVIhotwatt™ (B) DEVIiceguard™ (T) DEVIiceguard™ (B)
Verwarmingskabels kunnen worden aangepast aan het specieke project, afhankelijk van de lengte van de verwarmingskabels en de lengte van de uitlopers� DEVIiceguard™-verwarmingskabels mogen niet rechtstreeks met bitumen in contact komen� Neem voor meer informatie contact op met uw plaatselijke DEVI-verkoopkantoor�
Let op: Het is de volledige verantwoordelijkheid van de installateur/ontwerper om de juiste uitloper te gebruiken met de juiste maat voor het doel en montagesets die zorgen voor voldoende mechanische sterkte, brandwerendheid, UV-bestendig­heid en waterdichtheid - en om de verwarmingseenheid te ontwerpen met het juiste vermogen voor de specieke toepassing om oververhitting van de kabel of de bouwmaterialen te voorkomen�
Neem voor andere soorten toepassingen contact op met uw lokale DEVI-verkoopkantoor.
U vindt meer informatie over toepassingen (maximaal lineair vermogen, speciek vermogen, lengte verwarmingscircuit, span­ning, enz�) op www.devi.com
Vorstbesch­erming tank
Sprinklersys-
temen
Warm tap-
water
Dak en dak-
goot
 
3DEVI AN384935621519nl-NL0101
5 Thermostaten/regelaars
Leidingver-
warming DEVIreg™ 330 DEVIreg™ 316 DEVIreg™ 610
   
DEVIreg™ 850 IV DEVIreg™ Hotwater DEVIreg™ Multi
De DEVIreg™-thermostaat/-regelaar moet in bedrijf worden gesteld zoals voorgeschreven in de installatiehandleiding en worden aangepast als de plaatselijke omstandigheden afwijken ten opzichte van de fabrieksinstellingen� Controleer vóór elk verwarm­ingsseizoen of ten minste één keer per jaar op storingen in het schakelpaneel, de thermostaat en de sensoren� Elke afscherming van de verwarmingskabel moet worden geaard in overeenstemming met de lokale elektrische voorschriften en worden aangesloten op een aardlekschakelaar (RCD)� De DEVIreg™-thermostaat moet in bedrijf worden gesteld zoals voorgeschreven in de handleiding van de thermostaat� Raad­pleeg voor de aanbevolen temperatuurinstelling de toepassingshandleiding of de installatiehandleiding� U vindt meer informatie over thermostaten en regelaars op www.devi.com.
Sensoren:
• Sensoren kunnen spanningvoerende (230 V) componenten zijn en moeten worden behandeld volgens de specieke installatiehandleiding en lokale normen�
• Sensoren kunnen worden verlengd met kabels met dezelfde kabelconstructie en dwarsdoorsnede (tot 50 m, sensoren voor DEVIreg™ 850 IV moeten worden verlengd volgens de installatiehandleiding)�
• Zie hoofdstuk 7 voor specieke installaties�
2
Vorstbesch­erming tank
Sprinklersys-
temen
5
1
Warm tap-
water
Dak en dak-
goot
3
4
1 - Regelaar; 2 - DIN-rail; 3 - Schakelkast; 4 - Aansluiting uitloper; 5 - Sensoraansluiting
AN384935621519nl-NL0101 DEVI4
6 Accessoires
Er is een uitgebreid assortiment accessoires voor zelfbegrenzende kabels verkrijgbaar� Raadpleeg de productcatalogus voor alle accessoires of ga naar www.devi.com
6.1 Bevestigingselementen
Voor het bevestigen van kabels aan dakschroeven, UV-
DEVIclip™ Roof Hook
bestendig�
DEVIclip™ Relief
Voor het ontlasten van kabels die in afvoerpijpen hangen�
DEVIfast™ Double
Voor het bevestigen van kabellussen in afvoerpijpen�
Voor het bevestigen van kabels aan de sneeuwbewaker en de
DEVIclip™ Guard Hook
dakrand, UV-bestendig�
Spaceclip
Om kabels te bevestigen en deze uit de buurt te houden van
scherpe randen�
DEVI Aluminium Tape
Zorgt voor een eciënte warmteoverdracht�
5DEVI AN384935621519nl-NL0101
6.2 Aansluitsets
Aansluitsets
DEVIpipeguard™ (B),
DEVIhotwatt™ (B), DEVIiceguard™ (B)
Verwarmingskabelaansluiting met voedingskabel van 1,5 m en eindklem
DEVIconnecto DEVI EasyConnect Aansluitsets voor
DEVIpipeguard™ Industry
DEVIconnecto
Afbeelding Naam Omschrijving
DEVIpipeguard™ LSZH (T),
DEVIiceguard™ (T)
DEVIconnecto B-S
DEVIpipeguard™ Industry
DEVIconnecto B-C
DEVIconnecto B-T
DEVIconnecto B-TE2
DEVIconnecto B-TE3
DEVIconnecto B-X
DEVIconnecto B-A
DEVIconnecto B-E Eindklem verwarmingskabel
DEVIconnecto beugel
Aftakking/verlengstuk verwarmingskabel voor het aansluiten van twee verwarmingskabels
T-aftakking verwarmingskabel als T-stuk voor drie verwarmingskabels en één eindklem
Dubbele aansluiting verwarmingskabel met voedingskabel van 1,5 m en 2 eindklemmen
T-aftakking verwarmingskabel met voedingskabel van 1,5 m en 3 eindklemmen
X-aftakking verwarmingskabel voor 4 verwarmingskabels incl� 2 eindklemmen
Verwarmingskabelaansluiting met voedingskabel van 1,5 m zonder eindklem
Voor installeren van de DEVIconnecto-aansluiting buiten de isolatie
AN384935621519nl-NL0101 DEVI6
DEVI EasyConnect
Afbeelding Naam Omschrijving
verwarmingskabel
voeding
verwarmingskabel
ECS
ECF
voeding
verwarmingskabel
ECS
ECF
voeding
ECF
montageaangezicht
ECEM
montageaangezicht
montageaangezicht
eindkap
ECM
ECM
ECM
verwarmingskabel
DEVI EasyConnect EC-1 Aansluitset voeding
DEVI EasyConnect EC-2
Aansluitset voeding voor 2 kabels
DEVI EasyConnect EC-3 Aansluitset voeding voor 3 kabels
DEVI EasyConnect EC-ETK Eindplugset
ECF
ECM
eindkap
verwarmingskabel
DEVI EasyConnect EC-1+ETK Aansluitset voeding met eindplug
montageaangezicht
7DEVI AN384935621519nl-NL0101
Afbeelding Naam Omschrijving
ECM
ECF
ECS
ECM
verwarming
kabel
ECM
ECEM
verwarmingskabel
montageaangezicht
verwarmings-
kabel
montageaangezicht
DEVI EasyConnect EC-T1
Aansluitset voor verwarming naar verwarmingskabel
DEVI EasyConnect EC-T2 Set voor aftakking verwarmingskabel – 1 tot 2
DEVI EasyConnect EC-JB4

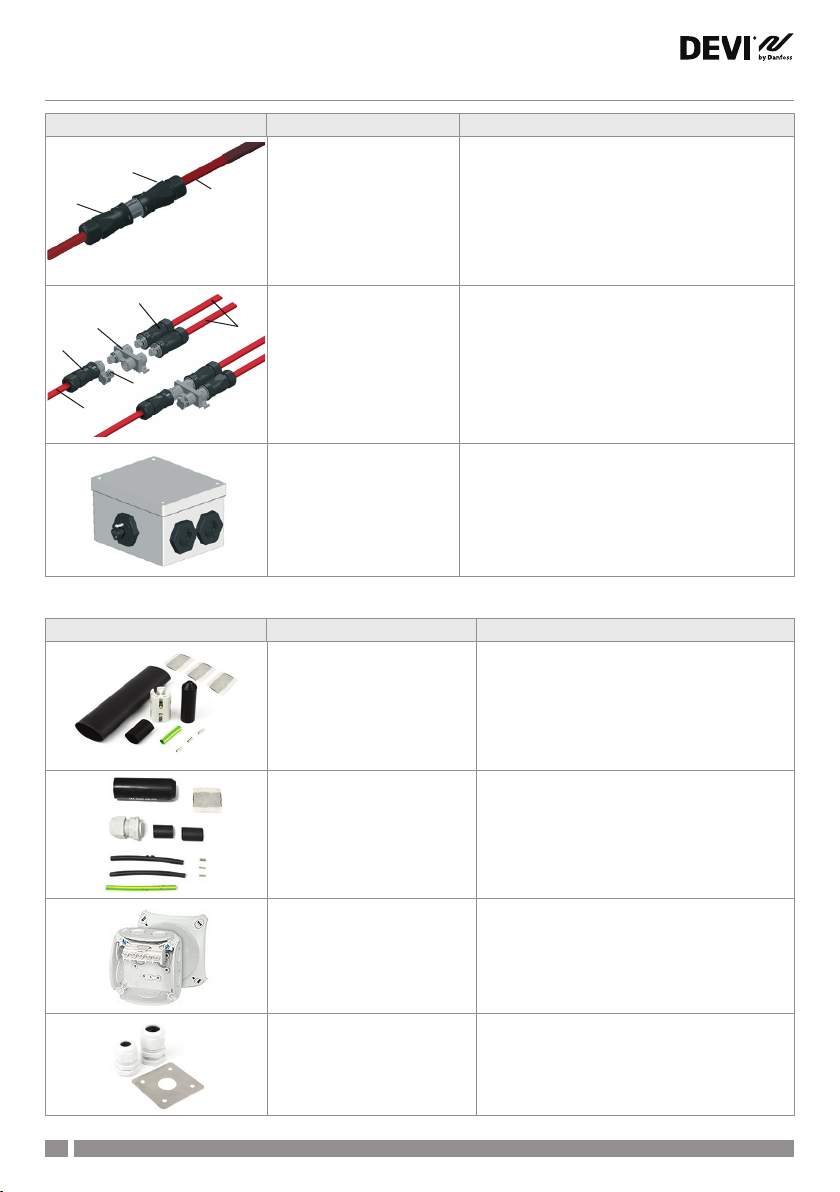

Aansluitsets voor DEVIpipeguard™ Industry
Afbeelding Naam Omschrijving
Aansluitset voor
DEVIpipeguard™ 30/60 Industry
(PT-30/60) verwarmingskabels
Aansluitset voor
DEVIpipeguard™ 30/60 Industry
(PT-30/60) verwarmingskabels
Polyester doos ABSC
voor DEVIiceguard™ en
DEVIpipeguard™
Inleiding isolatie Eindplugset
Aftakdoos voor aansluiting van 4 verwarmings­kabels - 1 t/m 4
Met klemblok voor het aansluiten van uitloper en verwarmingskabel, krimpeindkap, krimpkousen, bitumenpakkingen en beslagringen�
Voor montage in aansluitdoos met schroefverbindingen� Met kabelpakking M20x1,5 met borgmoer, krimpeindkap, krimpkousen, bitumenpakking en beslagringen�
Voor SLC (DEVIiceguard™, DEVIpipeguard™)
AN384935621519nl-NL0101 DEVI8
7 Typische installaties
7.1 Typische leidingverwarmingsinstallatie
3
4
3
1
5
2
45°
90°
Fig� 1 Fig� 2
1 - Verwarmingskabel; 2 - Aluminium tape; 3 - Draadsensor; 4 - Isolatie; 5 - Waarschuwingslabel/-tape
45°
1
90°
45°
45°
90°
90°
1� Controleer het leidingsysteem dat moet worden verwarmd en zorg dat de leidingen droog, glad en lekvrij zijn� Controleer het schakelpaneel en bereid het voor�
4� Gebruik voor aansluitingen en kabeleindafs­luiters alleen geautoriseerde accessoires�
7� Bevestig de sensor en de sonde daarvan boven op de leiding en dek deze af met aluminium tape� Verleng uitlopers/draden en houd aansluitingen droog� Monteer de aanslu­itdoos op de leiding of in de buurt ervan en installeer de thermostaat op de leiding of in de buurt ervan (afhankelijk van de thermostaat)�
2� Teken een schema voor het plaatsen van de kabel(s), de sensoren en de thermostaat, de kabelaansluitingen, de uitloper, de aansluit­doos, de kabelpaden en de bedieningspost�
5� Rechte leidingen en de sensor moeten worden aangebracht zoals getoond in g� 2� Gevlochten draden worden voor ongeveer elke meter leiding bevestigd met aluminium tape, zie de afbeelding�
8� Controleer de isolatieweerstand opnieuw� Sluit de kabels aan op de aansluitdozen en op het schakelpaneel�
3� Meet de isolatieweerstand van de ver­warmingskabels� De gemeten waarde moet minstens 50 MΩ bedragen�
6� Breng aluminium tape onder (verplicht voor kunststof leidingen) en boven de volledige lengte van de kabel aan� Voorkom dat de kabels scherpe randen kruisen�
9� Breng na de isolatie om de 5 m veiligheids­markeringstape aan op de isolatiemantel of leidingsleuven� Bij ondergrondse installaties moet 10 cm boven de kabels een afdeklint met waarschuwingsbord worden aangebracht�
9DEVI AN384935621519nl-NL0101

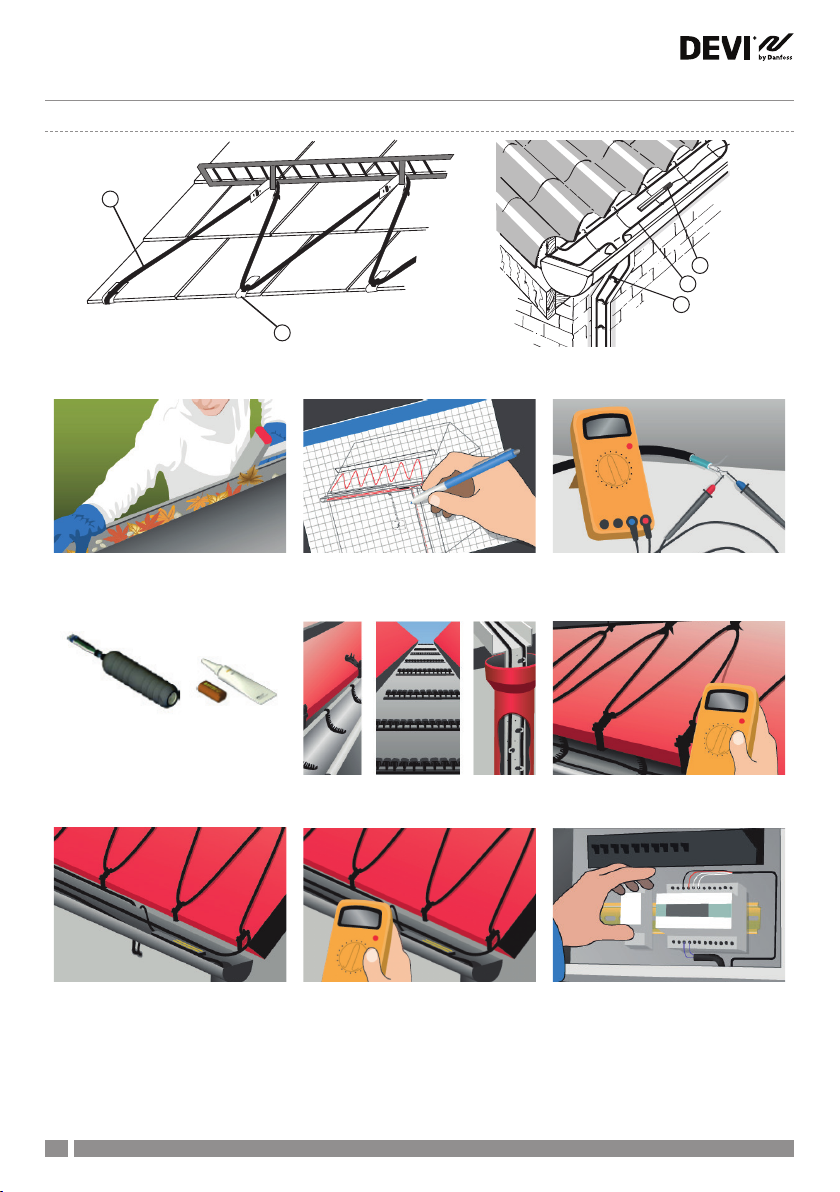

7.2 Typische dakbeschermingsinstallatie
1
2
Fig� 3 Fig� 4
1 - Verwarmingskabel (UV-bestendig); 2 - Bevestigingselement; 3 - Daksensor
3
1
2
1� Bereid de installatielocatie goed voor door scherpe voorwerpen, bladeren en modder te verwijderen� Controleer het schakelpaneel en bereid het voor�
4� Gebruik voor aansluitingen en kabeleindafs­luiters alleen geautoriseerde accessoires�
7� Monteer sensoren en verleng sensorka­bels en uitlopers/sluit kabels af en maak aansluitingen op een droge locatie� Dicht alle doorvoeringen, bv� door daken en muren af�
2� Maak een ontwerptekening voor de kabel(s), de sensoren en thermostaten, de kabelaansluitingen/uitlopers, de aansluitdoos, de kabelpaden en een schakelpaneel�
5� Installeer de aansluitdoos en bevestigings­middelen in de goten, kilgoten, op het dak en/ of de kabel�
8� Meet de isolatieweerstand nogmaals en vergelijk deze� De gemeten waarde moet minstens 50 MΩ bedragen�
3� Meet de isolatieweerstand van de ver­warmingskabels� De gemeten waarde moet minstens 50 MΩ bedragen�
6� Installeer de kabel(s) op het dak, in goten en in afvoerpijpen� Meet de isolatieweerstand nogmaals en vergelijk deze�
9� Installeer de thermostaat/regelaar en sluit de kabels aan op de aansluitdozen en op het schakelpaneel�
Personen die zijn betrokken bij de installatie en het testen van elektrische weerstandsverwarmingssystemen moeten adequaat zijn opgeleid in alle vereiste speciale technieken� Installaties dienen te worden uitgevoerd onder toezicht van een gekwaliceerd persoon�
Extra installatiestappen moeten worden uitgevoerd zoals beschreven in de toepassingshandleiding (www.devi.com)�
AN384935621519nl-NL0101 DEVI10
8 Normconformiteit
EN/IEC 62395-1 Elektrische weerstandsverwarmingssyste­men voor industriële en commerciële toepassingen - Deel 1:
Algemene eisen en beproevingseisen�
9 Garantie
Er geldt een productgarantie van 5 jaar voor:
• zelfbegrenzende kabels: DEVIiceguard™ (T), DEVIiceguard™ (B), DEVIpipeguard™ Industry, DEVIpipeguard™ (B), DEVIhotwatt™ (B)�
Een productgarantie van 10 jaar geldt voor:
• zelfbegrenzende kabel: DEVIpipeguard™ LSZH (T)�
Wanneer u, tegen alle verwachtingen in, problemen met uw DEVI-systeem mocht ondervinden, is het goed om te weten dat Danfoss DEVIwarranty™ biedt vanaf de aankoopdatum, die binnen 2 jaar na de productiedatum moet vallen, onder de volgende voorwaarden: Tijdens de garantieperiode zal Danfoss een nieuw, vergelijkbaar product leveren of het product repareren als het defect in het product te wijten is aan fouten in het ontwerp, de gebruikte materialen of de productie� Repareren of vervangen� De beslissing om te repareren of te vervangen, is uitsluitend voorbehouden aan DEVI� DEVI kan niet aansprakelijk worden gesteld voor gevolgschade of incidentele schade zoals, maar niet beperkt tot, schade aan eigendommen of extra verbruikskosten� Na het verrichten van reparaties wordt de
garantieperiode niet verlengd� De garantie geldt alleen als het GARANTIEBEWIJS volledig is ingevuld volgens de instructies en het probleem onmiddellijk wordt gemeld aan de installateur of de leverancier, onder overlegging van een aankoopbewijs� Let op: het GARANTIEBEWIJS moet zijn opgesteld in het Engels of in de lokale landstaal� De DEVIwarranty dekt geen schade die is veroorzaakt door verkeerd gebruik, een onjuiste installatie of een installatie die niet is uitgevoerd door een erkend installateur� Alle werkzaamheden zullen volledig in rekening worden gebracht indien DEVI wordt gevraagd om fouten te inspecteren of te verhelpen die zijn ontstaan als gevolg van een van de bovengenoemde redenen� De DEVIwarranty geldt niet voor producten die niet volledig betaald zijn� DEVI zal altijd snel en adequaat reageren op alle klachten en vragen van onze klanten� De garantie sluit expliciet alle claims uit die niet voldoen aan de bovengestelde voorwaarden� Ga voor de volledige tekst van de garantie naar www.devi.com.
devi.danfoss.com/en/warranty/
GARANTIEBEWIJS
De DEVIwarranty wordt verstrekt aan:
De isolatieweerstand moet worden gemeten door middel van een gelijkspanning van ten minste 500 V gedurende één minuut. De gemeten waarde moet minstens 50 MΩ bedragen.
Adres Stempel
Aankoopdatum
Productserienummer
Product Productnr.
Installatiedatum en handtekening Isolatie [MΩ]
Aansluitdatum en handtekening Isolatie [MΩ]
11DEVI AN384935621519nl-NL0101
