Montážna príručka
DEVIlink™ RU
Jednotka elektronického
zosilňovača
www.DEVI.com
DEVIlink™ RU
Obsah
1 Úvod. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2 Technické parametre . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3 Bezpečnostné pokyny . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4 Pokyny na montáž . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5 Nastavenia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5.1 Spustite test prenosu na jednotke zosilňovača . . .8
5.2 Resetovanie v závode . . . . . . . . . . . . . . . . . . . . . . . . . . .9
6 Symboly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7 Radio Equipment Directive . . . . . . . . . . . . . . . . . . . . . . 9
8 Záruka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
9 Pokyny na likvidáciu. . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Montážna príručka2
DEVIlink™ RU
1 Úvod
Jednotka zosilňovača DEVIlink™ slúži na rozšírenie rozsahu
bezdrôtového prenosu medzi riadiacou jednotkou
DEVIlink™ CC, izbovou termostatickou hlavicou DEVIlink™
RS a ďalšími pripojenými komponentmi systému DEVIlink™.
To je zvlášť užitočné pri väčších inštaláciách, kde fyzická
vzdialenosť medzi komponentmi môže brániť riadnemu
bezdrôtovému spojeniu, napríklad tam, kde sa vyskytujú
bariéry rádiového prenosu; t. j. na miestach, kde môžu
byť rádiové signály rušené hrubými stenami, kovovými
predmetmi atď.
Tento systém podporuje až tri jednotky zosilňovača nainštalované za sebou medzi príslušnou izbovou termostatickou hlavicou DEVIlink™ a riadiacou jednotkou DEVIlink™ CC.
Je možná prevádzka viacerých paralelných reťazcov jednotiek zosilňovača a riadiacej jednotky.
3Montážna príručka
DEVIlink™ RU
2 Technické parametre
Prevádzkové napätie 230 V AC/15 V DC ±10 %
Teplota okolia -10 až +40 °C
Skladovacia teplota -20 až +65 °C
Teplota skúšky bodového
tlaku
Stupeň znečistenia 2 (domáce použitie)
Prenosová frekvencia 868,42 MHz
Dosah prenosu do 30 m v normálnych
Max. počet zosilňovačov
za sebou
Prenosový výkon Max. 1 mW
Trieda softvéru A
Trieda IP 21
Dĺžka sieťového kábla 3,0 m
Rozmery Rozmery 125 x 107 x
Hmotnosť 100 g
Elektrická bezpečnosť a elektromagnetická kompatibilita
pre tento produkt je zaistená prostredníctvom súladu s nor-
75 °C
budovách
3
25 mm
Montážna príručka4
DEVIlink™ RU
mou EN/IEC „Automatické elektrické regulátory na domáce
a podobné použitie“:
• EN/IEC 60730-1 (všeobecná)
• EN/IEC 60730-2-9 (termostatická hlavica)
LED indikátor (červený)
Okrúhly predný kryt zakrývajúci tlačidlo
Konektor transformátora/napájania
5Montážna príručka
DEVIlink™ RU
3 Bezpečnostné pokyny
Pred inštaláciou sa ubezpečte, že napájanie termostatickej
hlavice je vypnuté.
Pamätajte tiež na nasledujúce skutočnosti:
• Inštaláciu termostatickej hlavice musí vykonať autorizovaný a kvalifikovaný technik v súlade s lokálnymi
nariadeniami.
• Termostatická hlavica musí byť pripojená k elektrickému napájaniu pomocou vypínača, ktorý umožňuje
odpojenie všetkých pólov.
• Termostatickú hlavicu vždy pripájajte k nepretržitému
zdroju napájania.
• Termostatickú hlavicu nevystavujte vlhkosti, vode,
prachu a nadmernému teplu.
Montážna príručka6
DEVIlink™ RU
4 Pokyny na montáž
Keď je jednotka zosilňovača priradená k riadiacej jednotke,
odpojte dočasné napájanie 230 V a namontujte jednotku
zosilňovača na správne miesto.

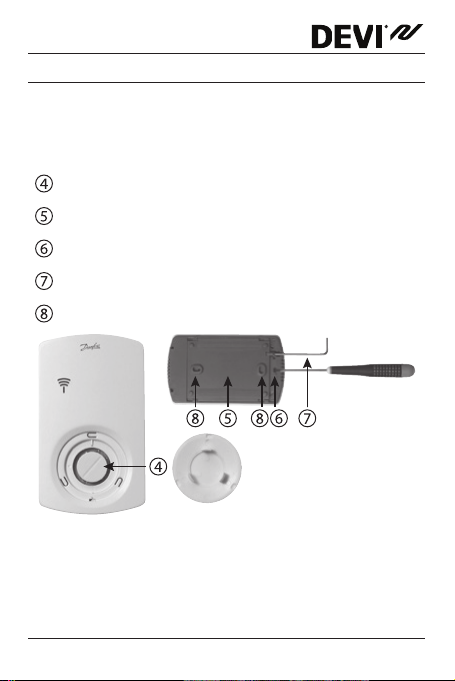

Tlačidlo
Zadná platňa
Otvor na uvoľnenie predného krytu
Zaistenie/odistenie zadnej platne (Unbrako)
Otvor na skrutku na montáž na stenu
7Montážna príručka
DEVIlink™ RU
5 Nastavenia
Konfigurácia jednotky zosilňovača DEVIlink™ RU pre
riadiacu jednotku DEVIlink™ CC jej pridaním ako servisného
zariadenia. Ďalšie informácie nájdete v návode k riadiacej
jednotke DEVIlink™ CC.
5.1 Spustite test prenosu na jednotke zosilňovača
• Stlačte tlačidlo .
• LED indikátor sa ROZSVIETI.
Ak je test spojenia uspokojivý
• LED indikátor ZHASNE.
• Znova namontujte predný kryt.
Ak je test spojenia neuspokojivý
• LED indikátor 5-krát zabliká.
Ak je prenos medzi jednotkou zosilňovača DEVIlink™ RU a
riadiacou jednotkou DEVIlink CC neuspokojivý
1. Skúste premiestniť jednotku zosilňovača DEVIlink™ RU.
2. Alebo nainštalujte ďalšie jednotky zosilňovača DEVIlink™ RU (max. tri)
Montážna príručka8
DEVIlink™ RU
5.2 Resetovanie v závode
• Odpojte jednotku zosilňovača DEVIlink™ RU od zdroja
napájania.
• Uvoľnite okrúhly predný kryt zakrývajúci tlačidlo
• Stlačte a podržte tlačidlo .
• Medzitým znova pripojte zdroj napájania.
• Uvoľnite tlačidlo , keď sa LED indikátor ZAPNE
a VYPNE.
6 Symboly
Režimy LED indikátorov:
• LED indikátor permanentne svieti – ZAPNUTÝ
• LED indikátor nesvieti – VYPNUTÝ
7 Radio Equipment Directive
ZJEDNODUŠENÉ EÚ VYHLÁSENIE O ZHODE
Danfoss A/S týmto vyhlasuje, že rádiové zariadenie typu
DEVIlink™ RU je v súlade so smernicou 2014/53/EÚ.
Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: devi.danfoss.com
9Montážna príručka
8 Záruka
-ROČNÁ
ZÁRUKA
9 Pokyny na likvidáciu
DEVIlink™ RU
Montážna príručka10
DEVIlink™ RU
Danfoss A/S
Electric Heating Systems
Ulvehavevej 61
7100 Vejle
Denmark
Phone: +45 7488 8500
Fax: +45 7488 8501
E-mail: info@DEVI.com
Web: www.DEVI.com
Spoločnosť Danfoss nemôže akceptovať žiadnu zodpovednosť za prípadné chyby v katalógoch, brožúrach a iných tlačených materiáloch. Spoločnosť Danfoss si
vyhradzuje právo zmeniť svoje produkty bez upozornenia. To platí aj pre produkty, ktoré sú už objednané, za predpokladu, že takéto zmeny sa dajú uskutočniť
bez toho, aby bolo potrebné následne vykonať zmeny v už dohodnutých špecifikáciách. Všetky ochranné známky v tomto materiáli sú majetkom príslušných
spoločností. DEVI a logo DEVI sú ochranné známky spoločnosti Danfoss A/S. Všetky práva vyhradené
11Montážna príručka Produced by Danfoss © 06/201708096220 & VIJWB229
