Installationsvejledning
DEVIlink™ RU
Elektronisk Repeaterenhed
www.DEVI.dk
DEVIlink™ RU
Indhold
1 Introduktion � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 3
2 Tekniske specifikationer� � � � � � � � � � � � � � � � � � � � � � � � � 4
3 Sikkerhedsinstruktioner� � � � � � � � � � � � � � � � � � � � � � � � � 6
4 Instruktioner til montage � � � � � � � � � � � � � � � � � � � � � � � � 7
5 Indstillinger� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8
5.1 Påbegynd transmissionstest
på repeaterenheden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
5.2 Nulstilling til fabriksstandard . . . . . . . . . . . . . . . . . . . .8
6 Symbolforklaring� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 9
7 Radio Equipment Directive � � � � � � � � � � � � � � � � � � � � � � 9
8 Garanti � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 10
9 Vejledning for bortskaffelse � � � � � � � � � � � � � � � � � � � � 10
Installationsvejledning2
DEVIlink™ RU
1 Introduktion
DEVIlink™ RU Repeaterenheden anvendes til at forbedre
den trådløse transmissionsrækkevidde mellem DEVIlink™
CC Styreenheden, DEVIlink™ RS Rumtermostater og andre
tilsluttede komponenter i et DEVIlink™-system.
Det kan især være nyttigt i større installationer, hvor den
fysiske afstand mellem komponenterne kan forhindre
en velfungerende, trådløs forbindelse, eksempelvis hvor
tykke vægge, metalgenstande og lignende blokerer for
radiosignalerne.
Systemet understøtter op til tre repeaterenheder installeret
i en kæde mellem den relevante DEVIlink™ Rumtermostat
og DEVIlink™ CC Styreenheden.
Der kan oprettes flere parallelle repeaterkæder fra én
styreenhed.
3Installationsvejledning
DEVIlink™ RU
2 Tekniske specifikationer
Driftsspænding 230 VAC/15 V DC ±10 %
Omgivelsestemperatur -10 til +40 °C
Opbevaringstemperatur -20 til +65 °C
Temperatur for kugletrykstest
Tæthedsgrad 2 (husholdningsbrug)
Sendefrekvens 868,42 MHz
Transmissionsrækkevidde op til 30 m i gennemsnitli-
Max. repeaters in a chain 3
Sendestyrke Maks. 1 mW
Softwareklasse A
IP-klasse 21
Strømkablets længde 3,0 m
Mål Mål 125 x 107 x 25 mm
Vægt 100 g
Elsikkerhed og elektromagnetisk kompatibilitet for dette
produkt er dækket af overholdelsen af EN/IEC-standarden
75 °C
ge bygninger
Installationsvejledning4
DEVIlink™ RU
“Automatiske elektriske styringer til husholdningsbrug o.l.”:
• EN/IEC 60730-1 (generelt)
• EN/IEC 60730-2-9 (termostat)
Lysdiodeindikator (rød)
Rundt frontdæksel dækker trykknappen
Transformer/strømforsyningsstik
5Installationsvejledning
DEVIlink™ RU
3 Sikkerhedsinstruktioner
Sørg for, at strømforsyningen til termostaten er slået fra før
installation.
Bemærk også følgende:
• Termostaten skal installeres af en autoriseret installatør og i henhold til lokale regulativer.
• Termostaten skal forbindes til en strømforsyning efter
en flerpolet afbryder.
• Forbind altid termostaten til en fast strømforsyning.
• Udsæt ikke termostaten for fugt, vand, støv og overdreven varme.
Installationsvejledning6
DEVIlink™ RU
4 Instruktioner til montage
Når repeaterenheden er sluttet til styreenheden, skal du
frakoble den midlertidige strømforsyning med 230 V og
installere repeaterenheden på den korrekte placering.

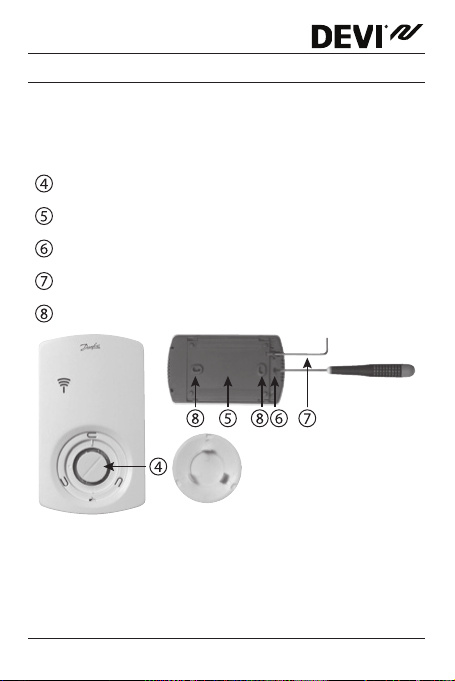

Trykknap
Bagplade
Hul til frigørelse af frontdæksel
Bagplade lås/lås op (unbrako)
Skruehul til vægmontage
7Installationsvejledning
DEVIlink™ RU
5 Indstillinger
Konfigurering af DEVIlink™ RU Repeaterenheden til
DEVIlink™ CC ved at tilføje til den som en serviceenhed.
Se DEVIlink™ CC-manualen for yderligere oplysninger.
5�1 Påbegynd transmissionstest på repeaterenheden
• Tryk på trykknappen .
• Lysdiode tændes.
Hvis link test er tilfredsstillende
• Lysdiode slukkes.
• Monter frontdækslet igen.
Hvis link test ikke er tilfredsstillende
• Lysdiode blinker fem gange.
Hvis transmission mellem DEVIlink™ RU Repeaterenheden
og DEVIlink™ CC ikke lykkes
1. Prøv at flytte DEVIlink™ RU Repeaterenheden.
2. Eller installér yderligere DEVIlink™ RU Repeaterenheder (op til tre)
5�2 Nulstilling til fabriksstandard
• Afbryd DEVIlink™ RU Repeaterenheden fra strømforsyningen.
Installationsvejledning8
DEVIlink™ RU
• Frigør det runde frontdæksel, der dækker for trykknappen
• Tryk og hold trykknappen inde.
• Tilslut samtidig strømforsyningen igen.
• Slip trykknappen , når lysdioden tændes
og slukkes.
6 Symbolforklaring
Lysdiodens funktioner:
• Lysdiode lyser konstant – tændt
• Lysdioden lyser ikke – slukket
7 Radio Equipment Directive
FORENKLET EU-OVERENSSTEMMELSESERKLÆRING
Hermed erklærer Danfoss A/S, at radioudstyrstypen type
DEVIlink™ RU er i overensstemmelse med direktiv 2014/53/
EU.
EU-overensstemmelseserklæringens fulde tekst kan findes
på følgende internetadresse: devi�danfoss�com
9Installationsvejledning
8 Garanti
ÅRS
GARANTI
9 Vejledning for bortskaffelse
DEVIlink™ RU
Installationsvejledning10
DEVIlink™ RU
Danfoss A/S
Electric Heating Systems
Ulvehavevej 61
7100 Vejle
Denmark
Phone: +45 7488 8500
Fax: +45 7488 8501
E-mail: info@DEVI.com
Web: www.DEVI.com
Danfoss påtager sig intet ansvar for eventuelle fejl i kataloger, brochurer og andet trykt materiale. Danfoss forbeholder sig retten til at ændre sine produkter
uden forudgående varsel. Dette gælder også produkter, der allerede er bestilt, så længe de pågældende ændringer kan udføres, uden at der som konsekvens
heraf skal ændres på allerede aftalte specifikationer. Alle varemærker i dette materiale tilhører de respektive virksomheder. DEVI og DEVI-logotyperne er
varemærker, der tilhører Danfoss A/S. Alle rettigheder forbeholdes
11Installationsvejledning Produced by Danfoss © 06/201708096202 og VIJWB201
