DEVIlink™ CC
1 Introducere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2 Instrucţiuni de instalare . . . . . . . . . . . . . . . . . . . . . . . . . 5
3 Plan de instalare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.1 Plan de instalare corect . . . . . . . . . . . . . . . . . . . . . . . . . .6
3.2 Plan de instalare incorect . . . . . . . . . . . . . . . . . . . . . . . .7
3.3 Unităţi de amplificare . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
4 Montarea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.1 Pregătirea adăugării dispozitivelor . . . . . . . . . . . . . 11
4.2 Setări iniţiale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.3 Pornirea meniului de instalare . . . . . . . . . . . . . . . . . 12
4.4 Crearea camerelor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.5 Adăugarea dispozitivelor alimentate de reţea . . 14
4.6 Adăugarea dispozitivelor de service, alimentate de
reţea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4.7 Adăugarea dispozitivelor de cameră, alimentate
de reţea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.8 Adăugarea dispozitivelor de service, alimentate de
baterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4.9 Efectuarea testului de reţea . . . . . . . . . . . . . . . . . . . . 17
4.10 Finalizarea instalării. . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Ghid de instalare2
DEVIlink™ CC
5 Modificarea unei instalări existente . . . . . . . . . . . . . 19
5.1 Adăugarea dispozitivelor la o cameră existentă. 19
5.2 Modificarea parametrilor pentru reglarea căldurii
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
5.3 Eliminarea unui dispozitiv de cameră sau de
service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
5.4 Revenirea la setările din fabrică pentru sistemul
DEVIlink™ CC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
6 Conectarea la reţeaua Wi-Fi şi la aplicaţie . . . . . . . .24
6.1 Conectarea la Wi-Fi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
6.2 Conectarea la aplicaţie. . . . . . . . . . . . . . . . . . . . . . . . . 25
6.3 Modificarea dispozitivelor conectate . . . . . . . . . . . 26
7 Actualizarea versiunii de software . . . . . . . . . . . . . . 28
8 Avertismente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

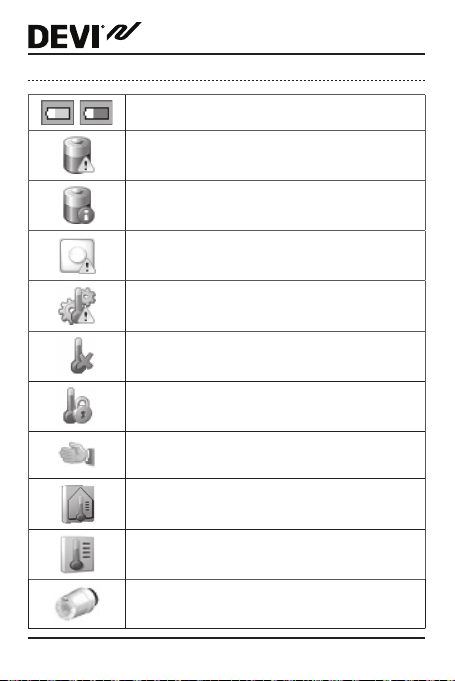

8.1 Pictograme de alertă. . . . . . . . . . . . . . . . . . . . . . . . . . . 30
9 Specificaţii şi aprobări tehnice . . . . . . . . . . . . . . . . . . 31
10 Radio Equipment Directive . . . . . . . . . . . . . . . . . . . . . 33
11 Garanţie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
12 Instrucţiuni de dezafectare . . . . . . . . . . . . . . . . . . . . .34
3Ghid de instalare
DEVIlink™ CC
?
1 Introducere
DEVIlink™ este un sistem de control programabil, wireless pentru sistemele de încălzire din clădirile rezidenţiale (până la aproximativ 300 m²).
DEVIlink™ CC este unitatea centrală de control. Aceasta are un ecran tactil color de unde poate fi contro lată întreaga instalaţie.
Acest ghid de instalare conţine toate informaţiile despre DEVIlink™ CC şi despre metodele de începere.
-
Acesta vă îndrumă prin recomandări şi atenţionări care trebu ie luate în considerare la manevrarea unui sistem wireless şi descrie configuraţia sistemului pentru a asigura o configurare corectă şi fiabilă a acestuia.
Instrucţiunile individuale, furnizate împreună cu dispozitivele de service şi de cameră, conţin informaţii
!
Instrucţiunile vor indica dacă dispozitivul este considerat un dispozitiv de service sau un dispozitiv de cameră.
Tasta
despre conectarea dispozitivelor respective la reţea.
poate fi utilizată în orice moment al instalării.
Ghid de instalare4
-
DEVIlink™ CC
Înainte de instalare, căutaţi întotdeauna cea mai recentă versiu­ne de software la adresa www.DEVI.com. Consultaţi secţiunea „6 Actualizarea versiunii de software”
2 Instrucţiuni de instalare
Puterea semnalului este suficientă pentru majoritatea apli­caţiilor; totuşi, semnalele wireless devin slabe între sistemul DEVIlink™ CC şi dispozitivele de cameră, iar fiecare clădire are diferite obstacole.
Asiguraţi cea mai bună performanţă, amintindu-vă urmă­toarele pentru planificare şi instalare:
• Max. 30 m între dispozitive în spaţiu liber.
• Dispozitivele receptoare trebuie să fie plasate pe peretele opus sau pe cel alăturat ca emiţătoare dacă este posibil.
• Toate obiectele metalice din clădire pot slăbi semnale le wireless.
• Pereţii şi podelele din beton armat slăbesc semnificativ puterea semnalului, însă aproape orice tip de materiale de construcţie slăbesc semnalul cu câteva niveluri.
• Colţurile care sunt rezultatul designului clădirii pot slăbi semnalele wireless fie din cauza distanţelor lungi, fie din cauza posibilităţilor neadecvate de reflectare.
.
-
5Ghid de instalare
DEVIlink™ CC
Atenţie! Acestea sunt doar instrucţiuni. Mulţi factori influen­ţează comunicaţia wireless.
3 Plan de instalare
DEVI recomandă crearea unui plan de instalare
!
înainte de începerea efectivă a instalării.
1. Creaţi un plan de instalare a tuturor dispozitivelor de cameră (cele alimentate de reţea şi de baterie).
2. Adăugaţi sistemul DEVIlink CC într-un loc central în planul de instalare.
3. Adăugaţi unităţile de amplificare necesare (dacă există) în planul de instalare. DEVI vă recomandă să in­cludeţi cel puţin o unitate de amplificare la o distanţă de maximum 5 metri faţă de sistemul CC.
3.1 Plan de instalare corect
• Niciun obiect metalic între sistemul DEVIlink™ CC şi alte unităţi DEVI wireless.
• Sistemul DEVIlink™ CC este instalat cât mai central pe pla­nul podelei (max. 30 m între dispozitive în spaţiu liber).
• Semnal wireless prin pereţi la cea mai scurtă distanţă pe diagonală posibilă.
Ghid de instalare6
DEVIlink™ CC
Senzor RS
(dispozitiv de cameră)
living connect (dispo-
zitiv de cameră)
DEVIlink™ CC
living connect (dis-
pozitiv de cameră)
DEVIlink™ HC (dis­pozitiv de service)
3.2 Plan de instalare incorect
• Obiecte metalice între sistemul DEVIlink™ CC şi alte unităţi DEVI wireless.
• Instalare care nu este centrală a sistemului DEVIlink™ CC.
• Care trece în diagonală prin pereţi.
!
Danfoss link™
HC (dispozitiv de
service)
!
DEVIlink™ CC
Senzor RS
(dispozitiv de cameră)
!
living connect (dis­pozitiv de cameră)
living connect (dis-
pozitiv de cameră)
7Ghid de instalare
DEVIlink™ CC
3.3 Unităţi de amplificare
O unitate a amplificare întăreşte semnalul wireless când se poate stabili o conexiune bună între sistemul DEVIlink™ CC şi alte dispozitive DEVI wireless alimentate de reţea.
Unităţile de amplificare pot fi comandate cu codul de reper nr. 088U0230.
Poziţionarea unităţilor de amplificare
Vedere plană, clădire cu un singur etaj
RS FT
RU
living connect
CC – controler central FT – termostat de podea (dispozitiv de cameră) HC – controler hidraulic (dispozitiv de service) RS – senzor de cameră (dispozitiv de cameră) RU – unitate de amplificare (dispozitiv de service)
living connect – termostat pentru radiator (dispozitiv de cameră)
living connect
RS
CC
RS
FT
HC
FT
RS
Ghid de instalare8
DEVIlink™ CC
Vedere secţiune transversală – clădire cu mai multe etaje
FT
RS
RU
CC
RS
FT
4 Montarea
Sistemul DEVIlink™ CC poate fi instalat fie pe un sistem PSU (sistem de alimentare montat în perete), fie pe un sistem NSU (sistem de alimentare de la reţeaua electrică).
!
Nu instalaţi
în băi
Evitaţi lumina
directă a soare-
lui pe sistemul
DEVIlink™ CC
Instalaţi la
o înălţime cuprinsă între 140 – 170 cm
9Ghid de instalare
DEVIlink™ CC
Montarea sistemului DEVIlink™ CC pe un sistem PSU montat în perete
• Plasaţi sistemul PSU deasupra ca­setei de pe perete şi marcaţi cele 4 orificii pentru şuruburi. Asiguraţi-vă că partea de sus este dreaptă.
• Daţi găuri şi introduceţi diblurile.
• Conectaţi sistemul PSU conform diagramei de conexiuni de pe partea din spate.
• Montaţi sistemul PSU cu 4 şuruburi.
• Încă nu deconectaţi sistemul DEVIlink™ CC!
Montarea sistemului DEVIlink™ CC pe un sistem NSU
• Poziţionaţi placa de montare pe perete şi marcaţi cele 4 orificii pentru şuruburi. Asiguraţi-vă că partea de sus este dreaptă.
• Daţi găuri şi introduceţi
UP
diblurile.
• Fixaţi placa de montare cu 4 şuruburi.
• Încă nu deconectaţi sistemul DEVIlink™ CC!
• Conectaţi sistemul NSU la o priză electrică.
UP
PSU
NSU
Ghid de instalare10
DEVIlink™ CC
01
4.1 Pregătirea adăugării dispozitivelor
Când se adaugă dispozitive la sistemul DEVIlink™, distanţa dintre DEVIlink™ CC şi dispozitiv nu trebuie să depăşească 1,5 m. Pentru a realiza acest lucru, se furnizează sistemul DEVIlink™ Battery Supply Unit(BSU) ca instrument de instalare.
1. Scoateţi capacul şi introdu­ceţi bateriile.
x 10
2. Puneţi la loc capacul şi ataşaţi setul de baterii DEVIlink™ BSU pe partea din spate a sistemului
1,5 V AA
DEVIlink™ CC.
Când este gata de pus în funcţiune, rotiţi întrerupăto­rul amplasat pe sistemul DEVIlink™ BSU la poziţia ON (Activat).
Acum, sistemul DEVIlink™ CC va porni. Această operaţiune durează aproximativ 30 de secunde.
Un set de baterii (BSU) poate fi comandat cu codul de reper nr. 014G0262.
+
-
11Ghid de instalare
