Kullanım Kılavuzu
DEVIlink™ CC
Merkezi Kontrolör
www.DEVI.com
DEVIlink™ CC
İçindekiler
1 Giriş 4
2 Kurulum yönergeleri 5
3 Kurulum planı 6
3.1 Doğru kurulum planı 6
3.2 Yanlış kurulum planı 7
3.3 Tekrarlayıcı üniteleri 8
4 Kurulum 9

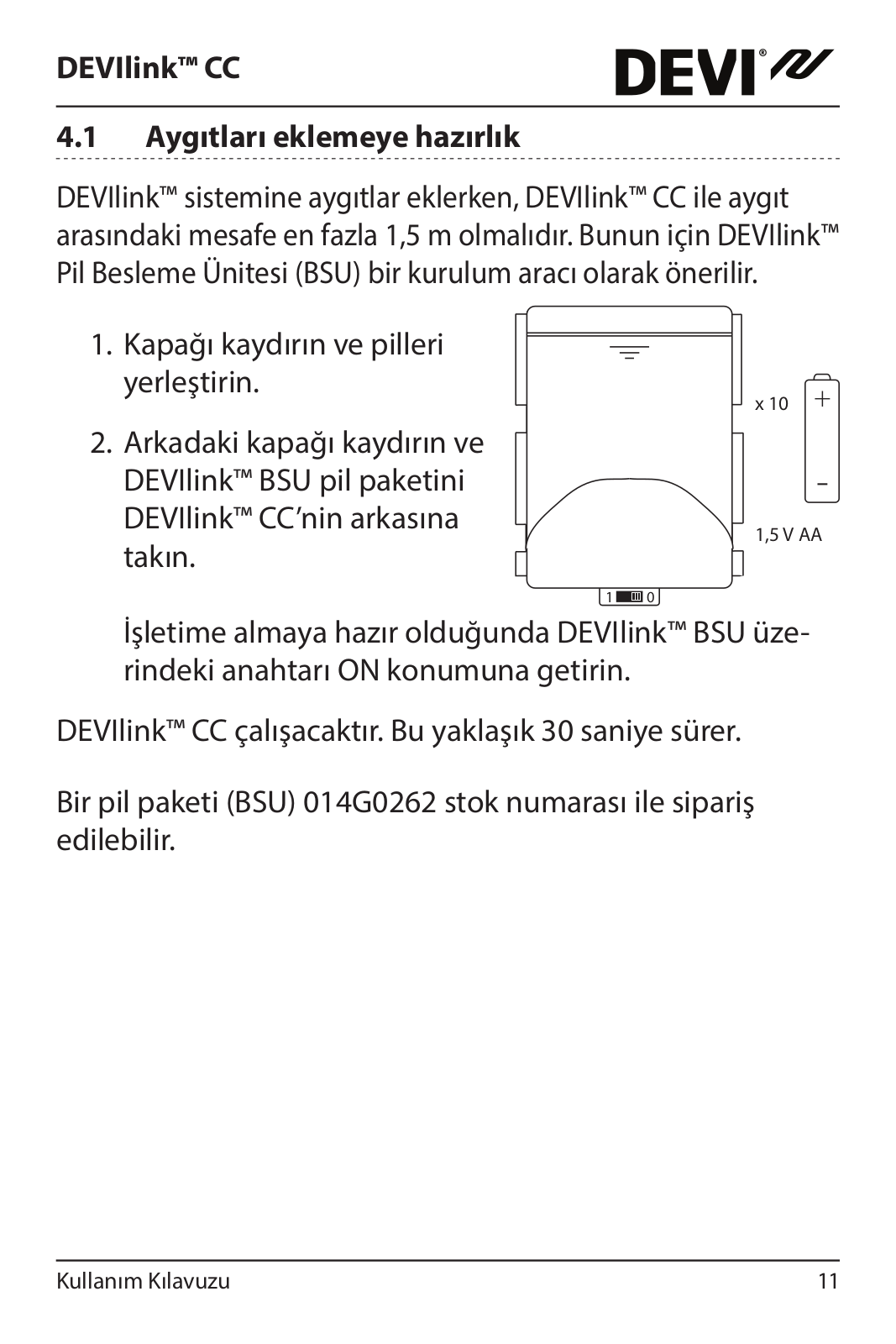

4.1 Aygıtları eklemeye hazırlık 11

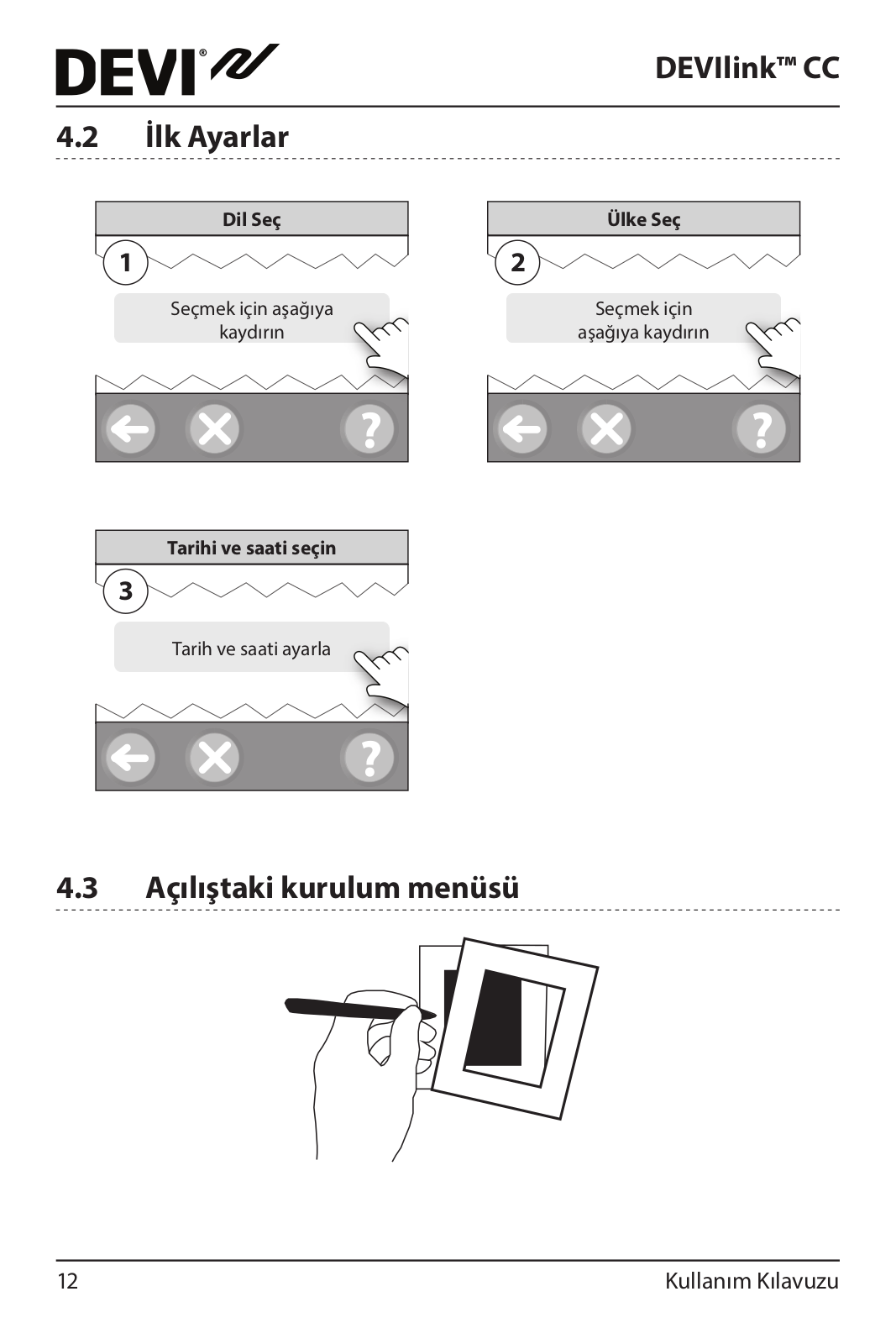

4.2 İlk Ayarlar 12
4.3 Açılıştaki kurulum menüsü 12
4.4 Odaları oluşturma 13
4.5 Şebeke beslemeli aygıtlar ekleme 14
4.6 Servis aygıtlarını ekleme - şebeke beslemeli 14

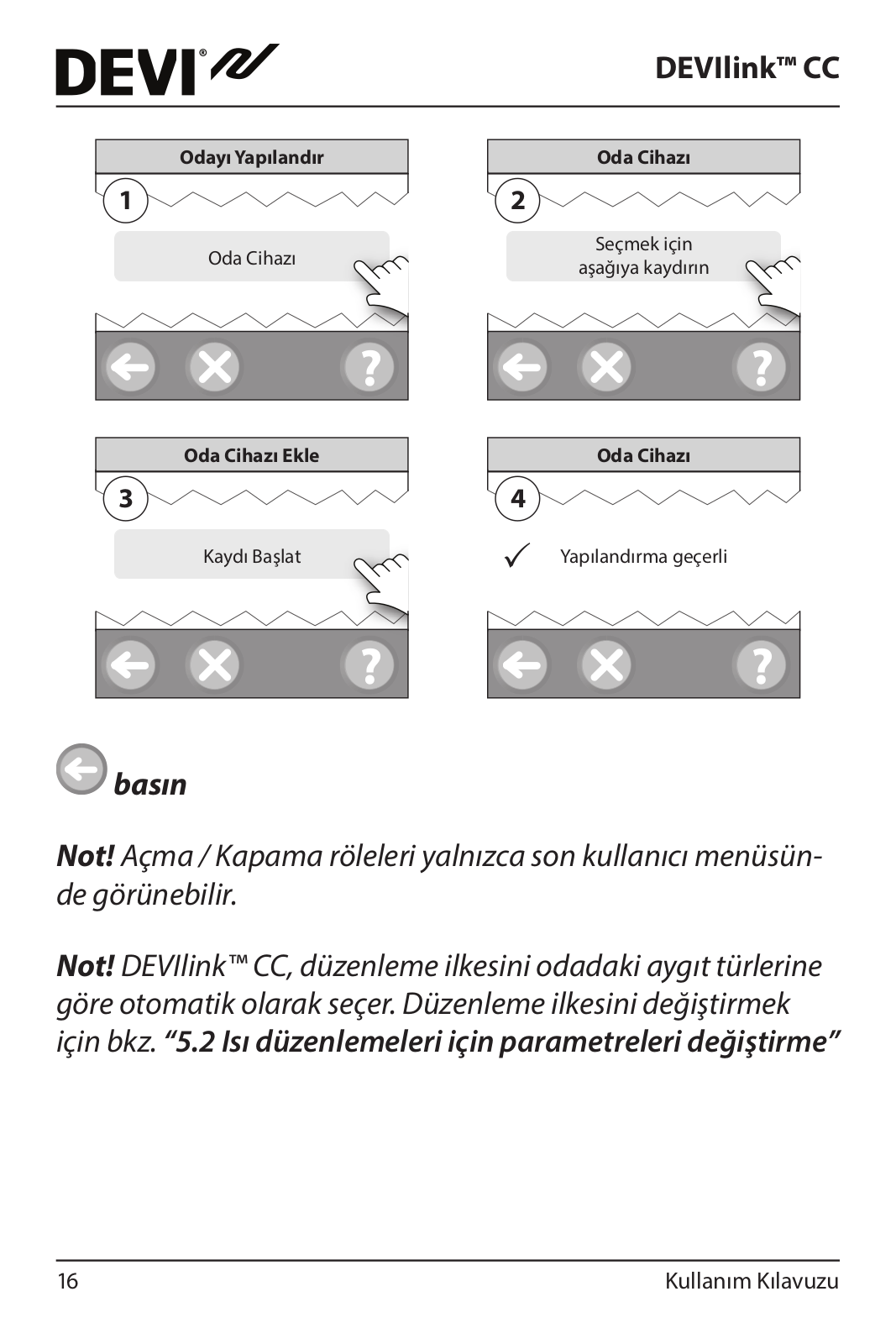

4.7 Oda aygıtlarını ekleme - şebeke beslemeli 15
4.8 Oda aygıtlarını ekleme - pil beslemeli 17
4.9 Ağ testi gerçekleştirme 17
4.10 Kurulumu tamamlama 19
2 |
Kullanım Kılavuzu |
DEVIlink™ CC
5 Mevcut bir kurulumu değiştirme 19

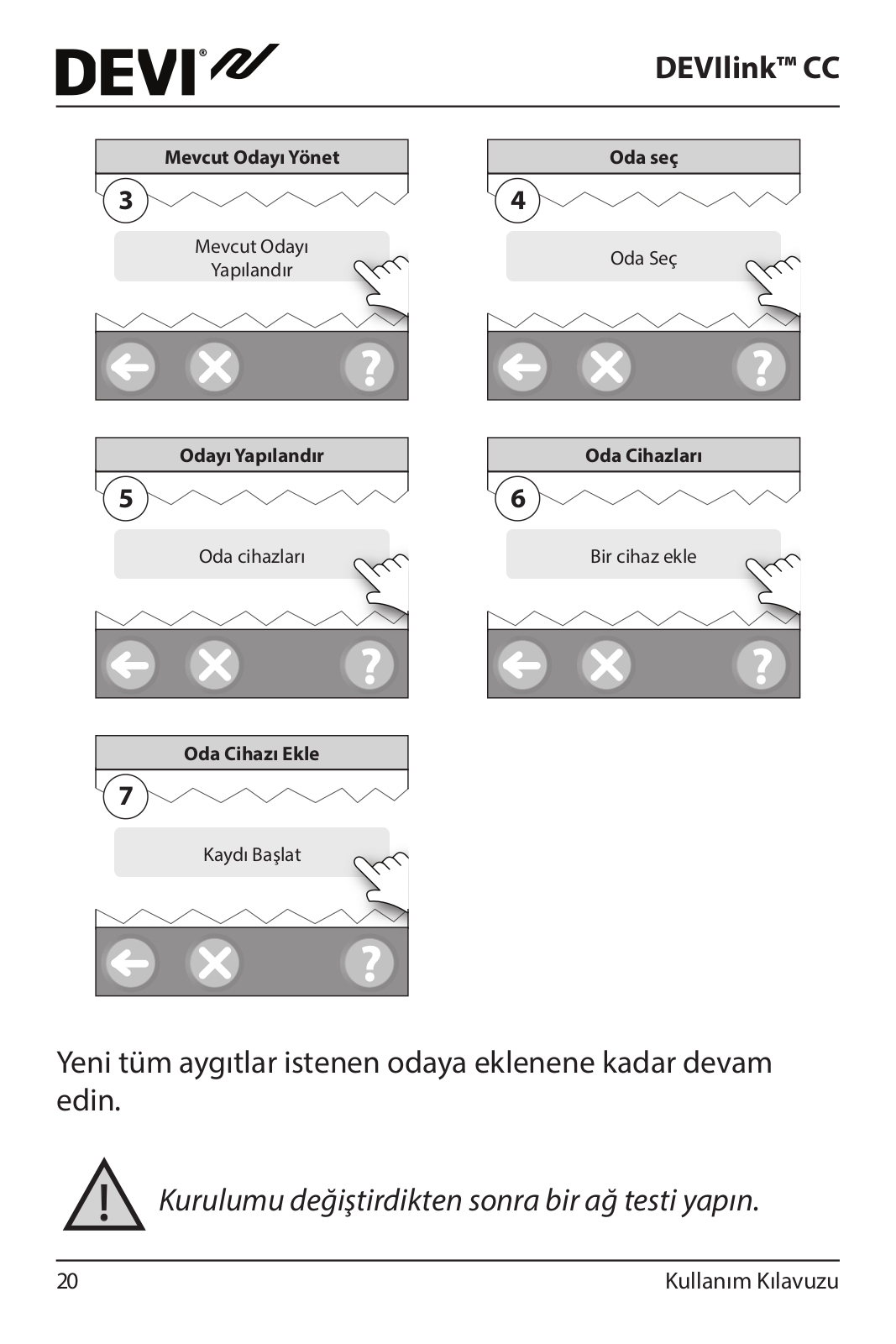

5.1 Aygıtları mevcut bir odaya ekleme 19
5.2 Isı düzenlemeleri için parametreleri
değiştirme 21
5.3 Bir oda ya da servis aygıtını çıkarma |
23 |

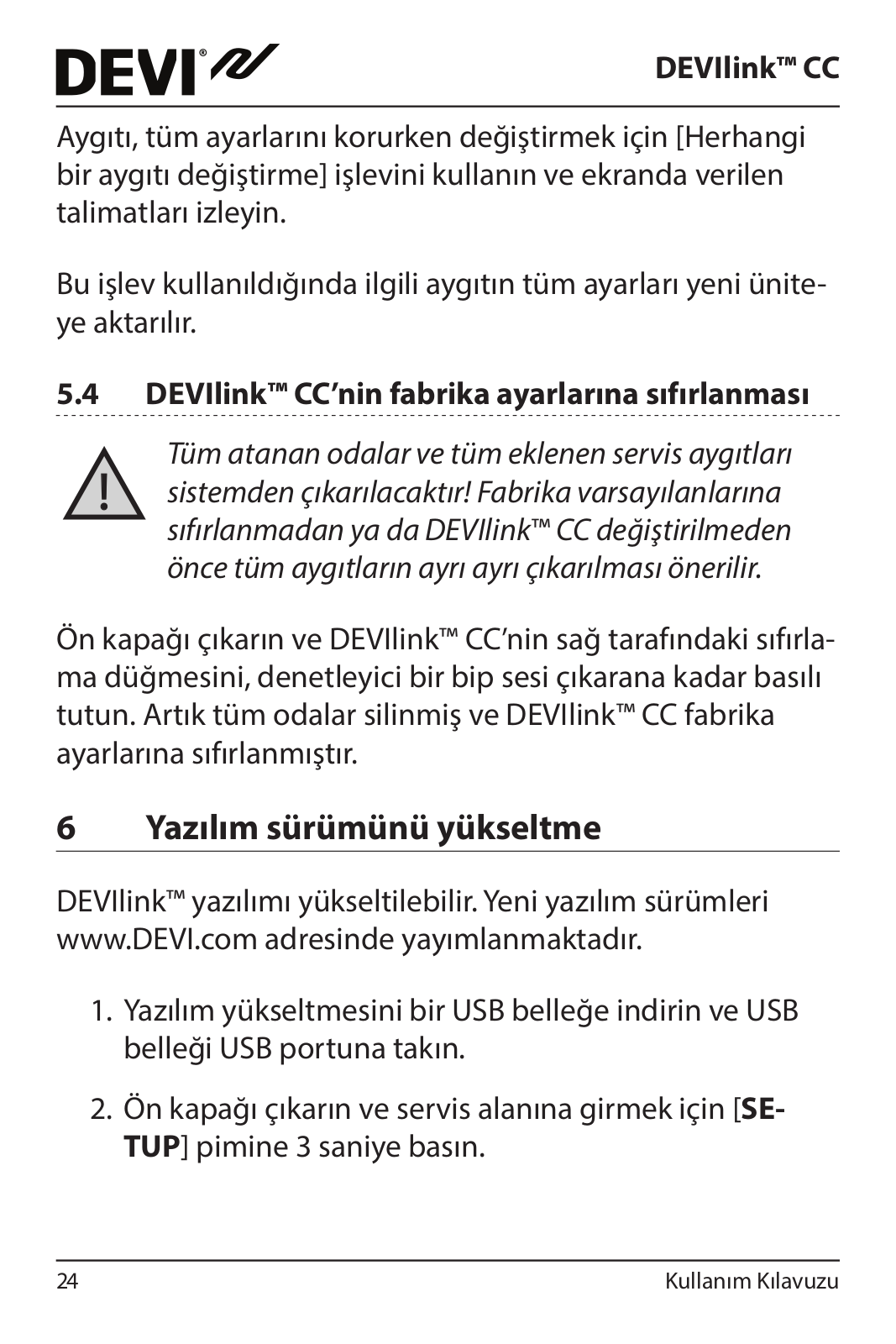

5.4 DEVIlink™ CC’nin fabrika ayarlarına
sıfırlanması 24
6 Yazılım sürümünü yükseltme 24

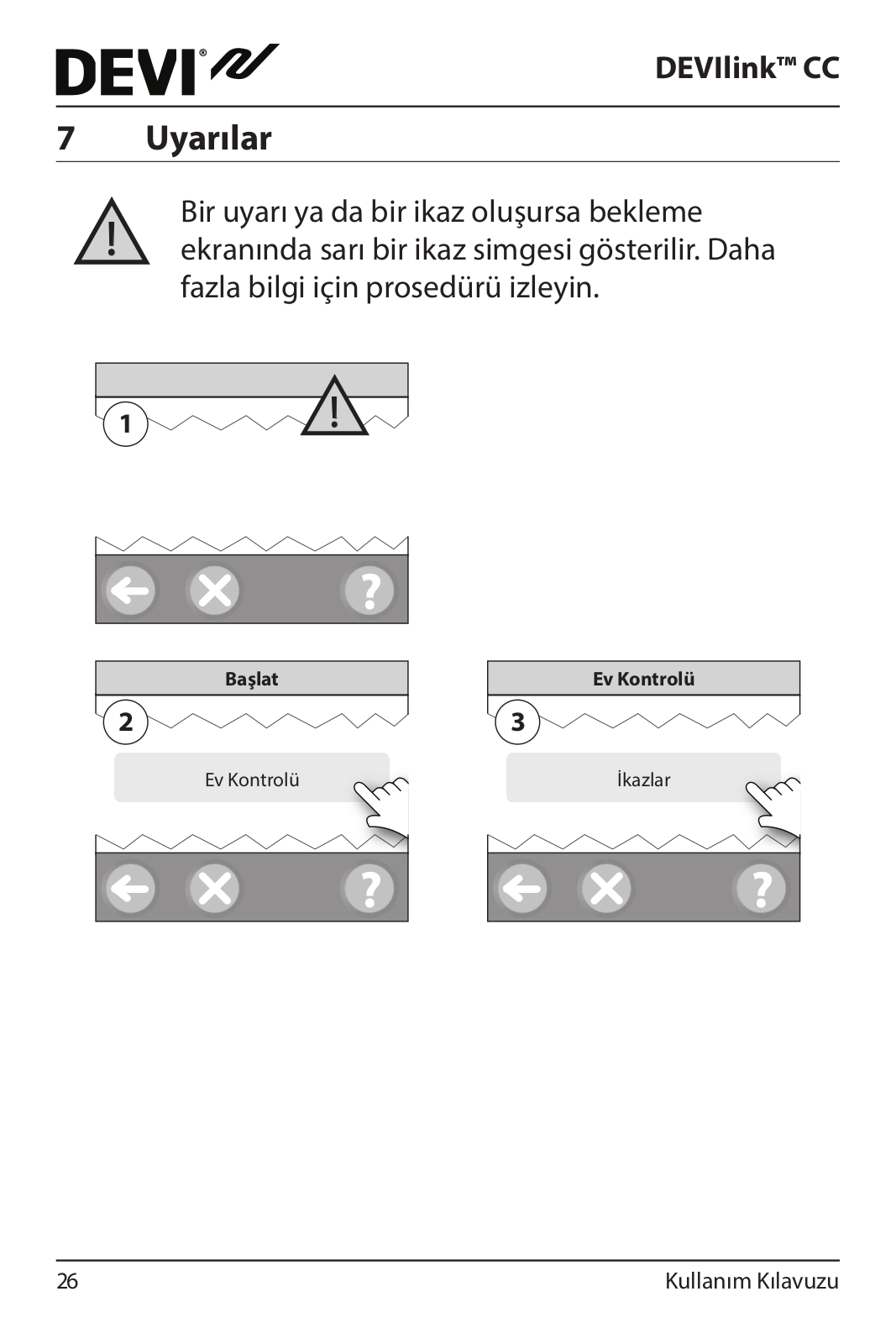

7 Uyarılar 26
7.1 İkaz Simgeleri 27
8 Teknik özellikler ve onaylar 28

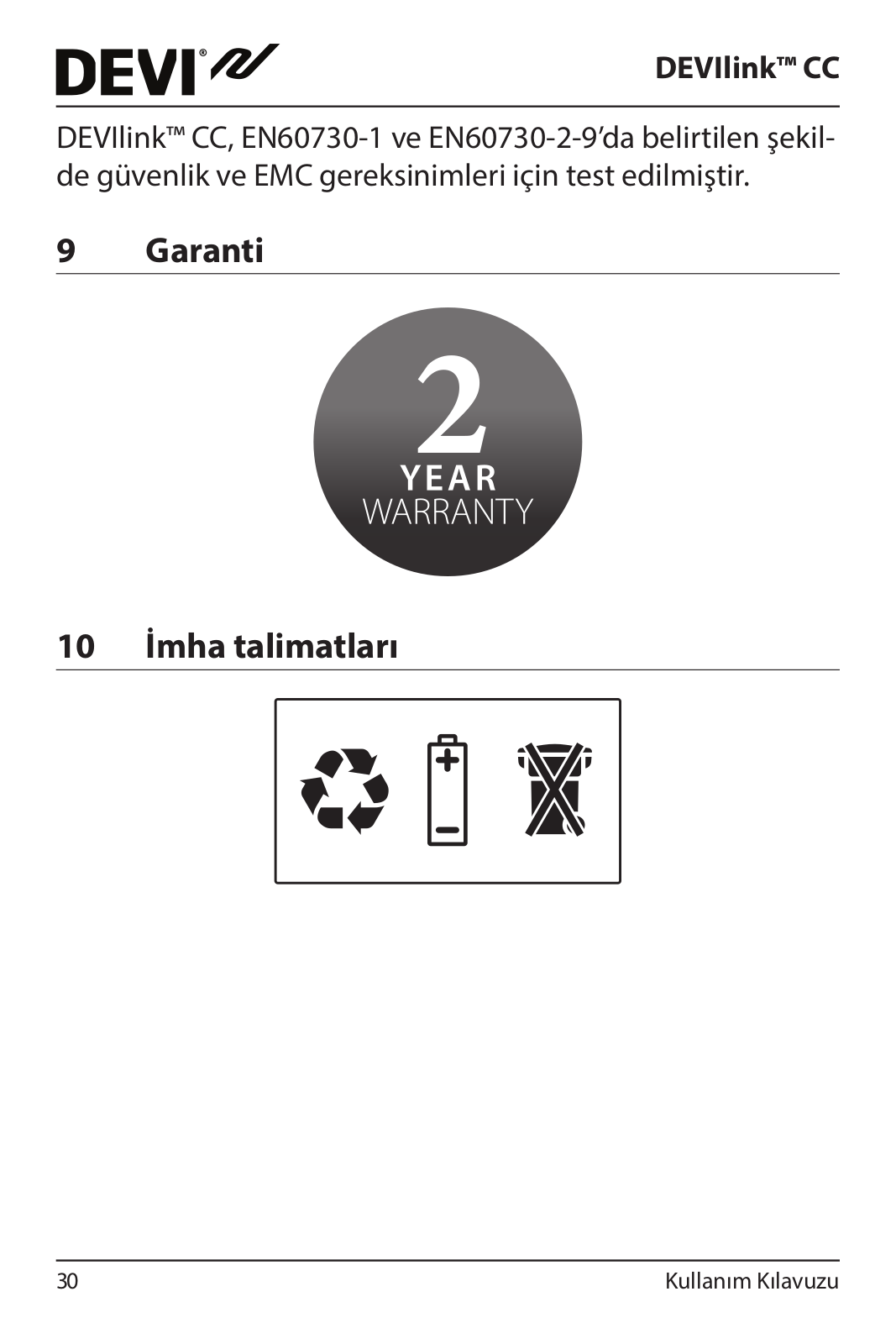

9 Garanti 30
10 İmha talimatları 30
Kullanım Kılavuzu |
3 |
DEVIlink™ CC
1 Giriş
DEVIlink™, meskun binalardaki (yaklaşık 300 m2) ısıtma sistemleri için programlanabilir bir kablosuz kontrol sistemidir.
DEVIlink™ CC bir merkezi kontrol sistemidir. Tüm kurulumun kontrol edilebildiği renkli bir dokunmatik ekranı vardır.
Bu kurulum kılavuzu DEVIlink™ CC
ve işe nasıl başlanacağı hakkındaki tüm bilgileri içerir.
Bir kablosuz sistem ile ilgilenirken hesaba katılması gereken önerileri ve hususları içerir ve doğru ve güvenilir bir sistem kurulumu sağlamak için sistemin yapılandırmasını anlatır.
Servis ve oda talimatlarıyla gelen ayrı talimatlar
!ilgili aygıtların ağa bağlanması ile ilgili bilgileri
içerir. Talimat ayrıca aygıtın bir servis aygıt ya da bir oda aygıtı olarak göz önünde bulundurulacağını da belirtir.
? anahtarı kurulum sırasında herhangi bir noktada kullanılabilir.
Her zaman kurulumdan önce www.DEVI.com adresinden en son yazılım sürümünü arayın. Bkz. “6 Sistem sürümünü yükseltme”.
4 |
Kullanım Kılavuzu |
DEVIlink™ CC
2 Kurulum yönergeleri
Sinyal kuvveti çoğu uygulama için yeterlidir ancak kablosuz sinyalleri DEVIlink™ CC’den oda aygıtlarına doğru zayıflar ve her binada farklı engeller vardır.
Planlama ve kurulum sırasında aşağıdakileri göz önünde bulundurarak en iyi performansı sağlayabilirsiniz:
•Aygıtlar arasında en fazla 30 m boş alan.
•Alıcı aygıtlar mümkünse vericinin karşı ya da yan duvarına yerleştirilmelidir.
•Bina yapısında tüm metal nesneler kablosuz sinyallerini zayıflatabilir.
•Güçlendirilmiş beton duvarlar ve zeminler sinyal gücünü önemli ölçüde zayıflatır, ancak hemen her tür yapı malzemesi sinyali bir dereceye kadar zayıflatacaktır.
•Bina tasarımının sonucu olan köşeler, uzun mesafeler ya da yetersiz yansıtma olanakları nedeniyle kablosuz sinyallerini zayıflayabilir.
Not! Bunlar yalnızca kılavuz bilgilerdir, zira kablosuz iletişiminde birçok etken faktör vardır.
Kullanım Kılavuzu |
5 |
DEVIlink™ CC
3Kurulum planı
!DEVI, gerçek kuruluma başlamadan önce bir kurulum planı yapılmasını önerir.
1.Tüm oda aygıtları için bir kurulum planı oluşturun (şebeke beslemeli ve pil beslemeli).
2.DEVIlink™ CC’yi kurulum planında merkezi bir konuma yerleştirin.
3.Gerekli tekrarlayıcı üniteleri (varsa) kurulum planına ekleyin. DEVI, en az bir tekrarlayıcı üniteyi CC’den 5 metre mesafeye yerleştirmenizi önerir.
3.1Doğru kurulum planı
•DEVIlink™ CC ve diğer kablosuz DEVI üniteleri arasında metal nesne yok.
•DEVIlink™ CC zemin planında olabildiğince merkezi bir konuma yerleştirilmiş (aygıtlar arasında en fazla 30 m serbest alan).
•Kablosuz sinyali duvarlar içinde olabilecek en kısa çapraz mesafede iletiliyor.
6 |
Kullanım Kılavuzu |
DEVIlink™ CC
RS Sensörü |
living connect |
(oda aygıtı) |
(oda aygıtı) |
DEVIlink™ CC
DEVIlink™ HC
(servis aygıtı)
living connect
(oda aygıtı)
3.2Yanlış kurulum planı
•DEVIlink™ CC ve diğer kablosuz DEVI üniteleri arasında metal nesneler var.
•DEVIlink™ CC’nin kurulumu merkezi değil.
•Duvarlardan çapraz geçiyor.
RS Sensörü |
living connect |
Danfoss link™ HC |
(oda aygıtı) |
||
|
(oda aygıtı) |
(servis aygıtı) |
|
! |
|
! |
|
! |
|
|
|
|
|
|
|
|
|
|
|
living connect |
DEVIlink™ CC |
|
|
|
|
(oda aygıtı) |
|
|
Kullanım Kılavuzu |
7 |
DEVIlink™ CC
3.3Tekrarlayıcı üniteleri
Bir tekrarlayıcı ünitesi, DEVIlink™ CC ile diğer kablosuz DEVI şebeke beslemeli aygıtlar arasında tatmin edici bir bağlantı kurulamadığında kablosuz sinyali güçlendirir.
Tekrarlayıcı üniteleri 088U0230 stok kodu ile sipariş edilebilir.
Tekrarlayıcı ünitelerin yerleştirilmesi
Plan görünümü, tek kat planı
RS |
FT |
|
|
|
|
living connect |
HC |
|
|
RS |
|
RU |
CC |
RS |
FT |
|
|||
|
|
|
RS |
|
|
|
FT |
|
living connect |
|
|
CC - merkezi denetleyici
FT - zemin termostatı (oda aygıtı)
HC - hidrolik denetleyici (servis aygıtı) RS - oda sensörü (oda aygıtı)
RU - tekrarlayıcı ünite (servis aygıtı)
living connect - radyatör termostatı (oda aygıtı)
8 |
Kullanım Kılavuzu |
DEVIlink™ CC
Kesit görünümü - birden çok katlı bina |
|
||
|
FT |
RU |
|
|
|
|
|
|
|
|
RS |
|
RS |
|
FT |
|
|
|
|
|
|
CC |
|
4 |
|
Kurulum |
|
DEVIlink™ CC, bir PSU (duvar içi güç kaynağı) ya da bir NSU (ağ güç kaynağı) ile kurulabilir.
!
Banyolarda |
DEVIlink™ CC’ye |
140 - 170 cm |
kurmayın |
doğrudan gün |
yüksekliğe |
|
ışığı gelmesini |
kurun |
|
önleyin |
|
|
|
|
Kullanım Kılavuzu |
9 |
DEVIlink™ CC
DEVIlink™ CC’yi Duvar İçi PSU ile Kurma
•PSU’yu duvar kutusunun üzerinde tutun ve 4 vida deliğini
işaretleyin. Üst kısmın yatay |
UP |
olduğundan emin olun. |
|
• Delikleri delin ve dübelleri takın. |
|
• PSU’yu arka tarafındaki bağlantı |
|
şemasına göre bağlayın. |
PSU |
•PSU’yu 4 vida ile takın.
•DEVIlink™ CC’ yi henüz bağlamayın!
DEVIlink™ CC’yi NSU ile Kurma
•Montaj plakasını duvara yerleştirin ve 4 vida deliğini işaretleyin. Üst kısmın yatay olduğundan emin olun.
•Delikleri delin ve dübelleri
takın. |
UP |
|
• Bağlantı plakasını 4 vida ile |
|
|
sabitleyin. |
|
|
• DEVIlink™ CC’ yi henüz bağla- |
NSU |
|
mayın! |
||
|
• NSU’yu bir elektrik prizine bağlayın.
