DEVIlink™ je programovatelný,
bezdrátový řídicí systém pro topné systémy v obytných budovách
(do plochy přibližně 300 m²).
DEVIlink™ CC je centrální řídicí
jednotka. Je vybavená barevným
dotykovým displejem, jehož
pomocí lze řídit celou instalaci.
Tento návod k instalaci obsahuje všechny informace o jednotce DEVIlink™ CC a o tom, jak začít jednotku používat.
Naleznete v ní doporučení a předpisy, které je potřeba vzít
v úvahu při manipulaci s bezdrátovým systémem – a je v ní
popsána konfigurace systému, aby bylo zajištěno správné a
spolehlivé nastavení systému.
Individuální návody, přiložené k servisním a jiným
zařízením, obsahují informace o připojení příslušných
!
zařízení k síti. V návodu bude rovněž uvedeno, zda se
jedná o servisní zařízení nebo o zařízení do místnosti.
Tlačítko ? je možné použít v kterémkoli okamžiku instalace.
Před instalací se vždy podívejte na www.DEVI.com na nejnovější verzi softwaru. Podívejte se do kapitoly 6 Aktualizace
verze softwaru.
Návod k instalaci4
DEVIlink™ CC
2 Pravidla pro instalaci
Intenzita signálu je ve většině případů dostačující, nicméně
bezdrátové signály jsou cestou z jednotky DEVIlink™ CC
k zařízením v místnosti zeslabovány a v každé budově se
vyskytují různé překážky.
Abyste zajistili co nejlepší funkci, dodržujte při plánování a
instalaci následující pravidla:
• Vzdálenost mezi zařízeními ve volném prostoru může
být max. 30 m.
• Přijímače musí být umístěny z pohledu vysílače na
protější nebo vedlejší stěně (pokud je to možné).
• Všechny kovové části konstrukce budovy zeslabují
bezdrátové signály.
• Železobetonové stěny a podlahy výrazně zeslabují intenzitu signálu, ale signál více či méně zeslabují téměř
všechny druhy stavebních materiálů.
• Bezdrátové signály mohou zeslabovat rohy v konstrukci budovy kvůli delší vzdálenosti nebo nedostatečným
možnostem odrazu.
Poznámka: Toto jsou pouze vodítka, protože bezdrátovou
komunikaci může ovlivnit řada různých faktorů.
Instalaci systému DEVIlink™ smí provést pouze odborná
instalační firma – kontaktujte Danfoss s.r.o..
5Návod k instalaci
DEVIlink™ CC
3 Instalační plán
Společnost DEVI doporučuje vytvořit před zaháje-
!
ním vlastní instalace plán instalace.
1. Vytvořte plán instalace všech zařízení v místnosti
(napájených ze sítě i z baterií).
2. Přidejte jednotku DEVIlink™ CC v instalačním plánu
pokud možno do středu instalace.
3. Přidejte do plánu instalace potřebné zesilovače
(pokud jsou zapotřebí). Společnost DEVI doporučuje
zahrnout alespoň jeden zesilovač do vzdálenosti
maximálně 5 metrů od jednotky CC.
3.1 Správný plán instalace
• Mezi jednotkou DEVIlink™ CC a ostatními bezdrátovými zařízeními DEVI nesmí být žádné kovové objekty.

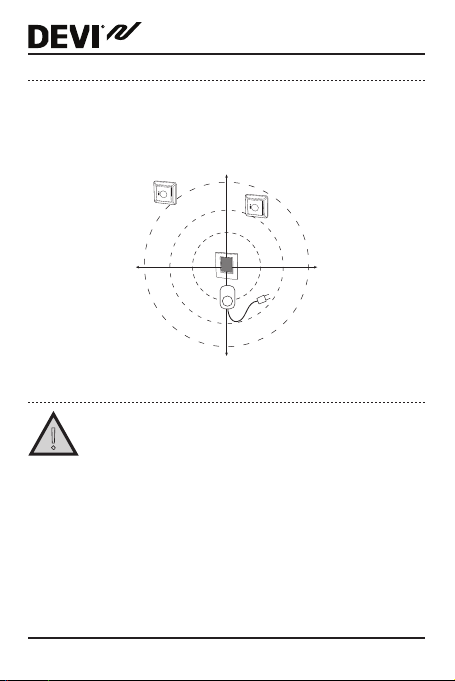

• Jednotka DEVIlink™ CC musí být instalována co nejvíce
uprostřed půdorysu místností (vzdálenost mezi zařízeními ve volném prostoru max. 30 m).
• Bezdrátový signál procházející stěnami musí být přenášen na co nejkratší diagonální vzdálenost.
Návod k instalaci6
DEVIlink™ CC
Prostorové čidlo
(zařízení v místnosti)
living connect
(zařízení v
místnosti)
DEVIlink™ CC
living connect
(zařízení v
místnosti)
DEVIlink™
HC (servisní
zařízení)
3.2 Chyby v instalačním plánu
• Mezi jednotkou DEVIlink™ CC a ostatními bezdrátovými zařízeními DEVI jsou kovové objekty.
• Jednotka DEVIlink™ CC není umístěna centrálně.
• Diagonální přenos signálu přes stěny.
!
Danfoss link™ HC
(servisní zařízení)
!
DEVIlink™ CC
Prostorové čidlo
(zařízení v místnosti)
!
living connect
(zařízení v
místnosti)
living connect
(zařízení v
místnosti)
7Návod k instalaci
DEVIlink™ CC
3.3 Zesilovače
Zesilovač zesiluje bezdrátový signál, jestliže není možné navázat dostatečné spojení mezi řídicí jednotkou
DEVIlink™ CC a ostatními bezdrátovými zařízeními DEVI
napájenými ze sítě.
Zesilovače lze objednat pod objednacím číslem 088U0230.
Umístění zesilovačů
Půdorys, přízemní budova
RSFT
RU
living connect
CC – centrální jednotka
FT – podlahový termostat (zařízení v místnosti)
HC – regulátor teplovodního vytápění (servisní zařízení)
RS – prostorový termostat (zařízení v místnosti)
RU – zesilovač (servisní zařízení)
living connect – radiátorová termostatická hlavice (zařízení v místnosti)
living connect
RS
CC
RS
FT
HC
FT
RS
Návod k instalaci8
DEVIlink™ CC
Příčný řez – budova s více podlažími
FT
RS
RU
CC
4 Instalace
Jednotku DEVIlink™ CC lze instalovat buď s nástěnným
napájením PSU, nebo se síťovým napájením NSU.
!
Neinsta-
koupelnách
lovat v
Nevystavujte
jednotku DEVIlink™
CC přímému sluneč-
nímu světlu.
Instalujte ve výš-
ce 140–170 cm.
RS
FT
9Návod k instalaci
DEVIlink™ CC
Instalace jednotky DEVIlink™ CC s nástěnným napájením PSU
• Přidržte napájecí zdroj PSU na
krabičce ve zdi a označte si 4 otvory
pro vruty. Zkontrolujte, zda je horní
hrana umístěna vodorovně.
• Vyvrtejte otvory a zasuňte do nich
hmoždinky.
• Zapojte napájecí zdroj PSU podle
schématu zapojení na zadní straně.
• Upevněte napájecí zdroj PSU pomocí 4 vrutů.
• Zatím nepřipojujte jednotku DEVIlink™ CC!
Instalace jednotky DEVIlink™ CC se síťovým napájením
NSU
• Přidržte montážní desku na zdi a označte si 4 otvory
pro vruty. Zkontrolujte, zda je horní hrana umístěna
vodorovně.
• Vyvrtejte otvory a zasuňte do
UP
nich hmoždinky.
• Upevněte montážní desku
pomocí 4 vrutů.
• Zatím nepřipojujte jednotku
DEVIlink™ CC!
• Zapojte síťový zdroj NSU do el. zásuvky.
UP
PSU
NSU
Návod k instalaci10
DEVIlink™ CC
01
4.1 Příprava na přidání zařízení
Při přidávání zařízení do systému DEVIlink™ nesmí
vzdálenost mezi jednotkou DEVIlink™ CC a zařízením
přesáhnout 1,5 m. K provedení tohoto úkolu je k dispozici
instalační nástroj: Bateriový zdroj (BSU) pro DEVIlink™.
1. Stáhněte víčko a vložte
baterie.
2. Nasuňte víčko zpět a
připevněte bateriový
zdroj BSU pro DEVIlink™
na zadní stranu jednotky
DEVIlink™ CC.
Až budete připraveni provést uvedení do provozu,
přepněte přepínač na zdroji BSU pro DEVIlink™ do
polohy ON.
Jednotka DEVIlink™ CC se spustí. Tato operace trvá asi 30
sekund.
Bateriový zdroj (BSU) lze objednat pod objednacím číslem
014G0262.
x 10
1,5 V AA
+
-
11Návod k instalaci
4.2 Počáteční nastavení
?
?
DEVIlink™ CC
Vyberte jazyk
1
Posouváním
dolů vyberte
Nastavit datum a čas
3
Nastavit datum a čas
?
4.3 Spuštění instalační nabídky
Vybrat zemi
2
Posouváním
dolů vyberte
Návod k instalaci12
DEVIlink™ CC
?
• Opatrně odklopte přední kryt jednotky DEVIlink™ CC.
Držte kryt u okrajů.
• Stisknutím a přidržením tlačítka [SETUP] na 3 sekundy
vstupte do servisní oblasti.
4.4 Vytvoření místností
Společnost DEVI doporučuje vytvořit všechny místnosti
před přidáváním zařízení.

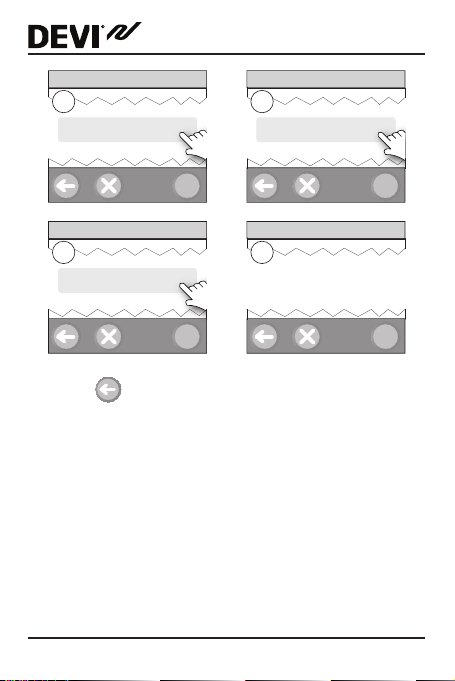

Možnosti servisu
1
Místnosti a zařízení
Místnosti a zařízení
2
Přidat

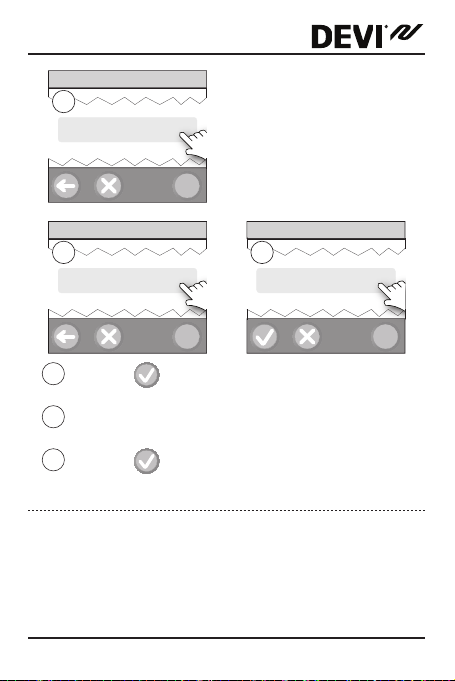

novou místnost
?
Upravte název místnosti
3
Zadejte/upravte
název místnosti
Tip! Seznam běžných názvů místností naleznete zde
?
ABC
.
13Návod k instalaci
DEVIlink™ CC
!
4.5 Přidání zařízení napájených ze sítě
• Spárujte zařízení s jednotkou DEVIlink™ CC.
• Začněte se zařízením, které je nejblíže k jednotce
DEVIlink™ CC, a postupujte směrem od něho.
3.
2.
1.
4.6 Přidání servisních zařízení napájených ze sítě
Vždy přidávejte nejprve vyhrazené zesilovače!
Zapněte všechna servisní zařízení a zařízení v místnosti
(napájená ze sítě i z baterií).
Centrální jednotka DEVIlink™ CC podporuje mnoho různých
druhů servisních zařízení, která mohou fungovat jako
jednoduchá zařízení pro zapínání a vypínání elektrických
spotřebičů, zesilovače signálu a regulátory systémů teplovodního vytápění, a jiné podsystémy.
Návod k instalaci14
DEVIlink™ CC
?
?
Stisknutím a přidržením tlačítka [SETUP] na 3 sekundy
vstupte do servisní oblasti.
Možnosti servisu
1
Místnosti a zařízení
?
Přidat servisní zařízení
3
Zahájit registraci
Místnosti a zařízení
2
Přidat servisní zařízení
Upravit název zařízení
4
Zadat / upravit
název zařízení
?
4.7 Přidání zařízení do místnosti napájených ze sítě
Zařízení v místnosti reguluje teplotu v místnosti, ve které je
nainstalováno. Všechna zařízení je potřeba nakonfigurovat
podle předchozího plánu instalace, aby byla zajištěna dráha
signálu.
Začněte se zařízením, které je nejblíže k jednotce
DEVIlink™ CC, a postupujte směrem od něho.
15Návod k instalaci
DEVIlink™ CC
?
?
Konfigurovat místnost
1
Zařízení místnosti
?
Přidat zařízení do místnosti
3
Zahájit registraci
Zařízení místnosti
2
dolů vyberte
Zařízení místnosti
4
Konfigurace je platná
Posouváním
?
Stiskněte
Poznámka: Vypínací relé se zobrazí pouze v nabídce pro
koncového uživatele.
Poznámka: Jednotka DEVIlink™ CC automaticky vybere
princip regulace podle typů zařízení v místnosti. Informace
o změně principu regulace naleznete v části „5.2 Změna
parametrů regulace vytápění“.
Návod k instalaci16
DEVIlink™ CC
4.8 Přidání zařízení do místnosti napájených z baterií
Přidejte zařízení do místnosti napájená z baterií postupně
do jednotlivých místností.
4.9 Test sítě
Po dokončení instalace proveďte test sítě, abyste ověřili, že
komunikace mezi všemi přidanými zařízeními a jednotkou
DEVIlink™ CC je stabilní.
Poznámka: Proveďte test sítě až když je jednotka DEVIlink™
CC namontovaná na definitivním místě a připojená. Ujistěte
se, že jsou všechny hlavice living connect (jsou-li použity)
mimo instalační režim (informace o hlavicích living connect
naleznete v příslušném návodu).
1. Vypněte bateriový zdroj.
2. Nasuňte jednotku
DEVIlink™ CC na dříve namontovanou montážní desku.
3. Jednotka DEVIlink™ CC se
spustí.
4. Sundejte přední kryt a stisknutím a přidržením tlačítka
[SETUP] na 3 sekundy vstupte do servisního menu.
Pokud si nejste jisti výkonností sítě, doporučujeme provést
před úplným dokončením instalace test sítě.
17Návod k instalaci
DEVIlink™ CC
?
Možnosti servisu
1
Stav a diagnostika
?
Stav bezdrátové sítě
3
Spustit test sítě
Stav a diagnostika
2
Síť
?
Na konci testu sítě jednotka DEVIlink™ CC vyčká, až se
všechna zařízení napájená bateriemi probudí a ohlásí se.
Postupujte podle pokynů na displeji.
Pokud test sítě proběhne úspěšně, nebude potřeba žádných dalších zásahů. Pokud bude test sítě probíhat pomalu,
jednotka DEVIlink™ CC vás provede řešením problémů a
nabídne vám užitečné tipy pro zrychlení procesu.
Návod k instalaci18
DEVIlink™ CC
?
4.10 Dokončení instalace
Dokončete instalaci stisknutím tlačítka [SETUP].
1
10:15
5 Změna stávající instalace
5.1 Přidání zařízení do stávající místnosti
Sundejte přední kryt a stisknutím a přidržením tlačítka
[SETUP] na 3 sekundy vstupte do servisního menu.
Možnosti servisu
1
Místnosti a zařízení
Místnosti a zařízení
2
stávající místnosti
Spravovat
?
?
19Návod k instalaci
DEVIlink™ CC
?
?
Spravovat stávající místnosti
3
Konfigurovat
stávající místnost
Vybrat místnost
4
Vybrat místnost
?
Konfigurovat místnost
5
Zařízení místnosti
Přidat zařízení do místnosti
7
Zahájit registraci
Zařízení místnosti
6
Přidat zařízení
?
Pokračujte, dokud do požadované místnosti nepřidáte
všechna nová zařízení.
Po změně instalace proveďte test sítě.
!
Návod k instalaci20
?
DEVIlink™ CC
?
?
?
?
5.2 Změna parametrů regulace vytápění
Sundejte přední kryt a stisknutím a přidržením tlačítka
[SETUP] na 3 sekundy vstupte do servisního menu.
Možnosti servisu
1
3
5
Místnosti
a zařízení
Vybrat místnost
Vybrat místnost
Regulace topení
Zvolit nastavení
Místnosti a zařízení
2
Spravovat
stávající místnosti
Konfigurovat místnost
4
Regulace topení
?
21Návod k instalaci
DEVIlink™ CC
• Metoda předpovídání: Po aktivaci metody předpovídání
systém automaticky předvídá spuštění systému vytápění
tak, aby bylo dosaženo požadované teploty v místnosti v
požadovanou dobu (pro všechny typy otopných těles).
• Maximální teplota podlahy: Výchozí nastavení je 35 °C
(elektrické podlahové vytápění).
• Typ regulace: Pouze ve spojení se systémy elektrického
vytápění.
Poznámka: Pomocí PIN kódu [0044] můžete vybírat z následují
cích typů regulace:
Prostorové čidlo (reguluje pouze podle teploty v místnosti)
– pokud je osazeno prostorové čidlo DEVIlink™ RS (teplovodní
podlahové vytápění) nebo prostorové čidlo DEVIlink™ RS +
podlahový termostat DEVIlink™ FT (elektrické vytápění).
Podlahové čidlo (reguluje pouze podle teploty podlahy) –
pokud je osazen podlahový termostat a čidlo DEVIlink™ FT/S.
Kombinovaná regulace prostor/podlaha (zajišťuje min.
teplotu podlahy a současně reguluje teplotu v místnosti) –
pokud je osazeno prostorové čidlo DEVIlink™ RS + podlahový
termostat a čidlo DEVIlink™ FT/S.
V případě teplovodního podlahového vytápění dejte pozor
na to, zda je výrobcem podlahy udaná určitá max. teplota
podlahy. To je možné zajistit instalací termostaticky řízeného
směšovacího ventilu.
-
Návod k instalaci22
DEVIlink™ CC
?
?
5.3 Odebrání místnosti nebo servisního zařízení
Preferovaná metoda odebrání zařízení Zařízení lze
odebrat tak, že během zapínání nebo vypínání zařízení
stisknete a přidržíte tlačítko na zařízení. Přidržte libovolné
tlačítko stisknuté přibližně 5 sekund po opětovném připojení k napájení.
Náhradní metoda pro odebrání vadného nebo chybějícího zařízení (pouze pokud nelze použít výše uvedenou
metodu): Sundejte přední kryt a stisknutím a přidržením tlačítka [SETUP] na 3 sekundy vstupte do servisního menu.
Možnosti servisu
1
Místnosti a zařízení
Správa zařízení
3
Odebrat zařízení
Místnosti a zařízení
2
Správa zařízení
?
Odebrat zařízení
4
Odstranit
nefunkční zařízení
?
23Návod k instalaci
DEVIlink™ CC
Chcete-li vyměnit zařízení a přitom zachovat všechna stávající nastavení daného zařízení, použijte funkci [Nahradit
zařízení] a postupujte podle pokynů na displeji.
Pomocí této funkce se do nového zařízení přenesou všechna nastavení daného zařízení.
5.4 Obnovení výchozích nastavení jednotky
DEVIlink™ CC
Ze systému budou odebrány všechny přiřazené
místnosti a všechna přidaná zařízení! Doporučujeme
!
odebrat individuálně všechna zařízení předtím, než
obnovíte výchozí nastavení nebo než vyměníte
jednotku DEVIlink™ CC.
Sundejte přední kryt a stiskněte a přidržte resetovací tlačítko na pravé straně jednotky DEVIlink™ CC, dokud jednotka
zřetelně nepípne. Všechny místnosti jsou nyní odstraněny a
bylo obnoveno výchozí nastavení jednotky DEVIlink™ CC.
6 Připojení k Wi-Fi a App
6.1 Připojení k Wi-Fi
Po úspěšném dokončení testu sítě je možné připojit řídicí
jednotku DEVIlink™ CC k síti Wi-Fi.
Návod k instalaci24
DEVIlink™ CC
?
?
1
Nastavení
?
Přizpůsobit systém
2
Wi-Fi a Aplikace
Stiskněte
4
5
Vyberte síť Wi-Fi a zadejte heslo sítě Wi-Fi.
6
Stiskněte
.
.
Wi-Fi a Aplikace
3
Zapnuto
6.2 Připojení k App
Když je jednotka DEVIlink™ CC připojena k síti Wi-Fi s
přístupem k Internetu, dá se připojit k chytrému zařízení
pomocí aplikace Danfoss Link App. Aplikace je dostupná v
obchodech Google Play a App Store.
25Návod k instalaci
DEVIlink™ CC
?
?
Regulace domu
1
Nastavení
?
Wi-Fi a Aplikace
3
Možnosti aplikace
Přidat aplikaci
5
Připojit aplikaci
Přizpůsobit systém
2
Wi-Fi a Aplikace
?
Možnosti aplikace
4
Přidat aplikaci
?
Postupujte podle pokynů na obrazovce.
6.3 Editace připojených zařízení
Připojená zařízení lze odebrat ze systému bez resetování
všech vzdálených nastavení.
Návod k instalaci26
DEVIlink™ CC
?
?
1
3
Možnosti aplikace
5
Regulace domu
Nastavení
Wi-Fi a Aplikace
Odebrat aplikaci
Odebrat vybrané
?
nebo
?
Přizpůsobit systém
2
Wi-Fi a Aplikace
?
Možnosti aplikace
4
Odebrat aplikaci
Odebrat aplikaci
6
Odebrat vše
?
7 Aktualizace verze softwaru
Software DEVIlink™ lze aktualizovat. Nové verze softwaru
jsou publikovány na webu www.link.danfoss.com.
27Návod k instalaci
DEVIlink™ CC
?
?
Automatická aktualizace softwaru:
Pokud jste zapnuli připojení Wi-Fi a vybrali jste možnost Automatická aktualizace softwaru, Danfoss Link™ automaticky
provede aktualizaci na nejnovější verzi softwaru.
Ruční upgrade softwaru:
Nahrajte aktualizaci softwaru na paměťové zařízení USB a
zasuňte zařízení do portu USB.
1
3
Možnosti aplikace
Regulace domu
Nastavení
Wi-Fi a Aplikace
Přizpůsobit systém
2
Wi-Fi a Aplikace
Možnosti aplikace
4
Aktualizace softwaru
?
?
Návod k instalaci28
DEVIlink™ CC
?
?
!
8 Výstrahy
Pokud jednotka hlásí výstrahu nebo upozornění,
!
na pohotovostní obrazovce se zobrazí žlutá
výstražná ikona. Další informace získáte
následujícím postupem.
1
?
Spustit
2
Regulace domu
Regulace domu
3
Výstrahy
29Návod k instalaci
8.1 Výstražné ikony
Upozornění na vybité baterie
Kritická úroveň baterií
Téměř vybité baterie
Zařízení nereaguje
Příliš mnoho nef. zařízení
Topení v místnosti vypnuto
Zabezpečený proti sabotáži / Omezení
zapnuta
Ruční provoz
Ikona pro teplotu podlahy
Ikona pro teplotu v místnosti
Ikona pro TRV
DEVIlink™ CC
Návod k instalaci30
DEVIlink™ CC
9 Technické specifikace a osvědčení
DEVIlink™ CC
Pracovní napětí15 V DC ±10 %
Spotřeba v pohotovostním
režimu
Displej3,5” TFT, barevný, dotykový
Teplota okolí-10 až +40 °C
Skladovací teplota-20 až +65 °C
Teplota zkoušky tlaku75 °C
Stupeň znečištění2 (použití v domácnosti)
Přenosová frekvence868,42 MHz
Dosah přenosuMax. 30 m
Max. počet zesilovačů za sebou 3
Vysílací výkonMax. 1 mW
Třída softwaruA
Krytí21
Rozměry125 x 107 x 25 mm
Hmotnost179 g
Max. 2 W
31Návod k instalaci
DEVIlink™ CC
DEVIlink™ PSU (In-Wall) – pevný přívod napájení
Pracovní napětí100–250 V AC, 50/60 Hz
Doporučená pojistkaMax. 16 A
Výstupní napětí15 V DC ±10 %
Spotřeba v pohotovostním režimu
Max. zatížení10 W
Specifikace kabelů
DEVIlink™ NSU (síťový adaptér)
Pracovní napětí100–240 V AC 50/60 Hz
Doporučená pojistkaMax. 16 A
Výstupní napětí15 V DC ±10 %
Spotřeba v pohotovostním režimu
Délka kabelu2,5 m
Max. zatížení7 W
DEVIlink™ BSU (Battery Supply Unit)
Výstupní napětí15 V DC ±10 %
Počet baterií10 ks AA
Max. 0,15 W
Doporučeno 1,5 mm²,
max. 2 x 2,5 mm²
Max. 0,3 W
Návod k instalaci32
DEVIlink™ CC
Jednotka DEVIlink™ CC byla testována ohledně požadavků na bezpečnost a elmg. kompatibilitu podle norem
EN60730-1 a EN60730-2-9.
10 Radio Equipment Directive
ZJEDNODUŠENÉ EU PROHLÁŠENÍ O SHODĚ
Tímto Danfoss A/S, prohlašuje, že typ rádiového zařízení
DEVIlink™ CC je v souladu se směrnicí 2014/53/EU.
Úplné znění EU prohlášení o shodě je k dispozici na této
internetové adrese: devi.danfoss.com
11 Záruka
33Návod k instalaci
12 Pokyny k likvidaci
DEVIlink™ CC
Návod k instalaci34
DEVIlink™ CC
Danfoss s.r.o.
V Parku 2316/12
148 00 Praha 4
Česká republika
Společnost Danfoss nenese žádnou odpovědnost za případné chyby v katalozích, brožurách a jiných tištěných materiálech. Společnost Danfoss si vyhrazuje
právo měnit své výrobky bez předchozího upozornění. To platí rovněž pro již objednané výrobky za předpokladu, že takové změny lze provádět bez následných
změn již smluvených technických parametrů. Veškeré ochranné známky v tomto materiálu jsou majetkem příslušných společností. DEVI a logo DEVI jsou
ochranné známky společnosti Danfoss A/S. Všechna práva vyhrazena.
