DEVIlink™ on ohjelmoitava langaton ohjausjärjestelmä asuinrakennusten lämmitysjärjestelmille
(enintään noin 300 m
DEVIlink™ CC on keskusyksikkö.
Siinä on värikosketusnäyttö, josta
koko asennusta voidaan hallita.
Tässä asennusoppaassa selostetaan kaikki DEVIlink™ CC:n tiedot
sekä käyttöönotto.
Oppaassa esitetään suositukset ja ohjeet, jotka on otettava
huomioon langattoman järjestelmän käsittelyssä. Lisäksi
oppaassa selostetaan järjestelmän asetusten määrittäminen oikein ja luotettavasti.
Huolto- ja huonelaitteiden mukana toimitetuissa
ohjeissa selostetaan laitteen kytkeminen verkkoon.
!
huonelaite.
Näppäintä ? voidaan käyttää milloin tahansa asennuksen aikana.
Hae aina ennen asennusta uusin ohjelmistoversio osoitteesta
www.DEVI.fi. Lisätietoja on kohdassa 6 Ohjelmistoversion
päivittäminen.
Ohjeessa mainitaan myös, onko laite huolto- vai
2
).
Asennusohje4
DEVIlink™ CC
2 Asennusta koskevat ohjeet
Signaalin voimakkuus riittää useimpiin käyttötarkoituksiin,
mutta langattomat signaalit heikentyvät DEVIlink™ CC:n
ja huonelaitteiden välillä ja signaalien tiellä olevat esteet
vaihtelevat rakennuksittain.
Ota seuraavat seikat huomioon suunnittelussa ja asennuksessa:
• Laitteiden väli saa olla enintään 30 metriä vapaassa
tilassa.
• Vastaanottimet on hyvä sijoittaa lähettimen vastaiselle
tai viereiselle seinälle.
• Metallirakenteet voivat heikentää langattomia signaaleja.
• Raudoitetut betoniseinät ja -lattiat vaimentavat
signaalia merkittävästi, mutta lähes kaikentyyppiset
rakenteet heikentävät sitä jossain määrin.
• Myös rakennuksen muodot, kuten kulmat, voivat estää
signaalin kulkua joko pidentämällä matkaa, joka sen
on kuljettava, tai haittaamalla sen heijastumista.
Huom: Nämä ovat vain viitteellisiä ohjeita, koska langattomaan yhteyteen vaikuttavat monet eri seikat.
5Asennusohje
DEVIlink™ CC
3 Asennussuunnitelma
DEVI suosittelee asennussuunnitelman laatimista
!
ennen asennuksen aloittamista.
1. Luo asennussuunnitelma kaikille huonelaitteille (sähköverkkolaitteille ja paristokäyttöisille laitteille).
2. Lisää DEVIlink™ CC keskeiselle paikalle asennussuunnitelmaan.
3. Lisää (mahdolliset) tarvittavat toistimet asennussuunnitelmaan. DEVI suosittelee, että sisällytät vähintään
yhden toistimen 5 metrin sisälle CC:stä.
3.1 Asianmukainen asennussuunnitelma
• DEVIlink™ CC:n ja muiden langattomien DEVI-yksikköjen välillä ei saa olla metalliesineitä.
• DEVIlink™ CC asennetaan mahdollisimman keskelle
lattiatasoa (enintään 30 metriä vapaata tilaa laitteiden
välillä).
• Ohjaa langaton signaali seinien läpi lyhyintä mahdollista diagonaalista reittiä.
Asennusohje6
DEVIlink™ CC
RS-huoneanturi
(huonelaite)
living connect
(huonelaite)
DEVIlink™ CC
living connect
(huonelaite)
DEVIlink™ HC
(huoltolaite)
3.2 Virheellinen asennussuunnitelma
• Metalliesineitä DEVIlink™ CC:n ja muiden langattomien DEVI-yksikköjen välillä
• DEVIlink™ CC asennettu virheellisesti.
• Diagonaalinen seinien lävistys.
!
Danfoss link™ HC
(huoltolaite)
!
DEVIlink™ CC
RS-huoneanturi
(huonelaite)
!
living connect
(huonelaite)
living connect
(huonelaite)
7Asennusohje
DEVIlink™ CC
3.3 Toistimet
Toistin vahvistaa langattoman signaalin, kun DEVIlink™ CC:n
ja muiden langattomien DEVI-sähköverkkolaitteiden välille
voida muodostaa riittävän voimakasta yhteyttä.
Toistimia voidaan tilata tilausnumerolla 088U0230.
Toistimien sijoittaminen
Suunnittelunäkymä - yksikerroksinen rakennus
RSFT
RU
CC - keskusyksikkö
FT - lattiatermostaatti (huonelaite)
HC - releohjaus (huoltolaite)
RS - huoneanturi (huonelaite)
RU - toistin (huoltolaite)
living connect - patteritermostaatti (huonelaite)
CC
living connect
living connect
RS
RS
FT
HC
FT
RS
Asennusohje8
DEVIlink™ CC
Poikkileikkausnäkymä - rakennus, jossa on vähintään
kaksi kerrosta
FT
RS
RU
CC
RS
FT
4 Asennusohje
DEVIlink™ CC saa virtansa joko seinään asennettavalla kiinteällä PSU-virtalähteellä tai NSU-verkkovirtalähteellä.
!
Ei saa
asentaa
kylpyhuo-
neisiin.
Vältä altistamas-
ta DEVIlink™
CC:tä suoralle
auringonvalolle
Asennus
140 - 170 cm:n
korkeuteen
9Asennusohje
DEVIlink™ CC
DEVIlink™ CC:n asennus PSU-virtalähteen yhteydessä
• Pidä PSU:ta seinäkotelon päällä ja
merkitse neljä ruuvin reikää. Varmista, että yläreunat ovat kohdakkain.
• Poraa reiät ja laita niihin proput.
• Liitä PSU takapuolella olevan
kytkentäkaavion mukaisesti.
• Kiinnitä PSU paikoilleen neljällä ruuvilla.
• Älä kytke DEVIlink™ CC:tä vielä!
DEVIlink™ CC:n asennus NSU-virtalähteen yhteydessä
• Aseta asennuslevy seinää vasten ja merkitse 4 ruuvin
reikää. Varmista, että yläreunat ovat kohdakkain.
• Poraa reiät ja laita niihin proput.
UP
• Kiinnitä asennuslevy neljällä
ruuvilla.
• Älä kytke DEVIlink™ CC:tä vielä!
• Liitä NSU-pistotulppa pistorasiaan.
UP
PSU
NSU
Asennusohje10
DEVIlink™ CC
01
4.1 Laitteiden lisäämisen valmistelu
Lisättäessä laitteita DEVIlink™-järjestelmään DEVIlink™ CC
-hallintayksikön ja laitteen välinen etäisyys saa olla enintään
1,5 m. Ehdon täyttämisessä auttaa asennustyökalu,
DEVIlink™ -paristovirtalähdeyksikkö (BSU).
1. Liu’uta kansi auki ja asenna
paristot.
2. Liu’uta kansi takaisin paikalleen ja kiinnitä DEVIlink™
BSU -paristoyksikkö DEVIlink™ CC:n takaosaan.
Kun olet valmis ottamaan laitteen käyttöön, käännä
DEVIlink™ BSU:n virtakytkin ON-asentoon.
Nyt DEVIlink™ CC käynnistyy. Tämä vie noin 30 sekuntia.
Paristoyksikkö (BSU) voidaan tilata tilausnumerolla
014G0262.
x 10
1,5 V AA
+
-
11Asennusohje
4.2 Alkuasetukset
?
?
DEVIlink™ CC
Valitse kieli
1
Vieritä alas ja valitse
Valitse päiväys ja aika
3
Aseta päiväys ja aika
2
Vieritä alas ja valitse
?
4.3 Asennusvalikon käynnistäminen
Valitse maa
Asennusohje12
DEVIlink™ CC
?

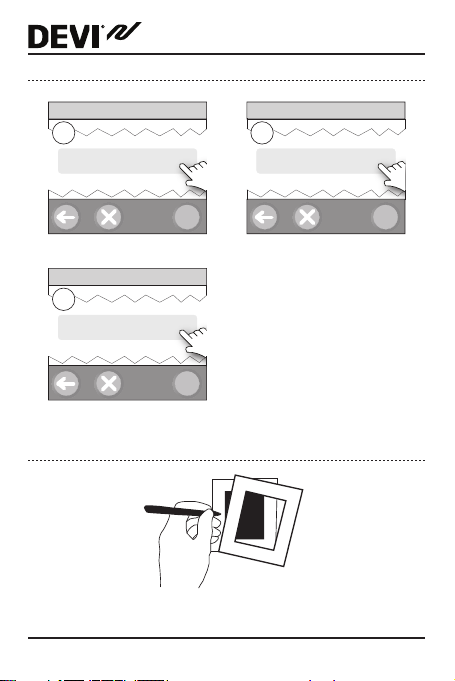

• Irrota DEVIlink™ CC:n etukansi tarttumalla siihen reunojen läheltä ja vetämällä se varovasti pois paikaltaan.
• Paina asetuspainike pohjaan ja pidä se painettuna 3
sekuntia huoltoalueen avaamiseksi.
4.4 Huoneiden luominen
DEVI suosittelee kaikkien huoneiden luomista ennen laitteiden lisäämistä.

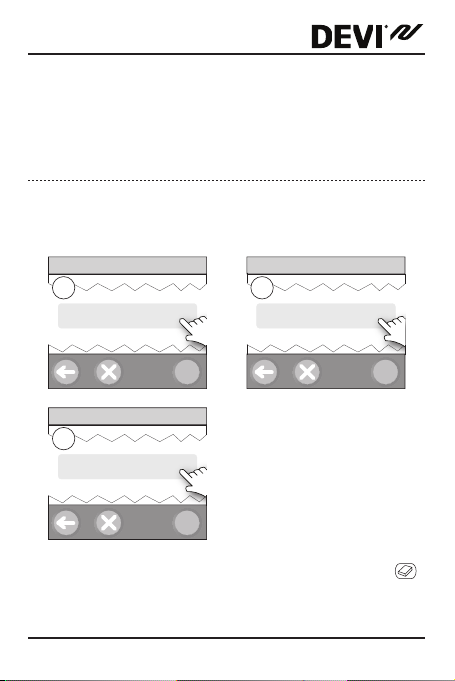

Ylläpitoasetukset
1
Huoneet ja laitteet
Huoneet ja laitteet
2
Lisää uusi huone
?
Muokkaa huoneen nimeä
3
Syötä/muokkaa
huoneen nimeä
Vihje! Yleisten huonenimien luettelo on saatavana täällä
Kytke virta kaikkiin huoltolaitteisiin ja huonelaitteisiin (sähköverkkolaitteet sekä paristokäyttöiset laitteet).
DEVIlink™ CC tukee monia erityyppisiä huoltolaitteita ja
niiden toimintoja, kuten muiden sähkölaitteiden yksinkertaisia virtakytkimiä, signaalin toistimia ja vesikiertojärjestelmien ja muiden alijärjestelmien hallintalaitteita.
Asennusohje14
DEVIlink™ CC
?
?
Paina asetuspainike pohjaan ja pidä se painettuna 3 sekuntia huoltoalueen avaamiseksi.
Huonelaite säätää sen huoneen lämpötilaa, johon laite on
asennettu. Kaikki laitteet on konfiguroitava aiemman asennussuunnitelman mukaisesti signaalin reitin varmistamiseksi.
Aloita lähimpänä DEVIlink™ CC:tä olevasta laitteesta ja
etene kauemmas.
15Asennusohje
DEVIlink™ CC
?
?
Muokkaa huoneen asetuksia
1
Huonelaite
?
Lisää huonelaite
3
Aloita rekisteröinti
Huonelaite
2
Vieritä alas ja valitse
Huonelaite
4
Konfigurointi on voimassa
?
Paina
Huom: ON/OFF-releet näkyvät vain loppukäyttäjän valikossa.
Huom: DEVIlink™ CC valitsee säätelyperiaatteen automaat-
tisesti huoneen laitteiden tyyppien perusteella. Tietoa säätelyperiaatteen muuttamisesta on kohdassa 5.2 Lämmityksen
Lisää paristokäyttöiset huonelaitteet huone huoneelta.
Asennusohje16
DEVIlink™ CC
4.9 Verkon testaaminen
Asennuksen päätyttyä verkko on testattava sen varmistamiseksi, että viestintä DEVIlink™ CC:n ja kaikkien lisättyjen
laitteiden kesken toimii luotettavasti.
Huom: Testaa verkko vasta, kun DEVIlink™ CC on lopullisessa
asennuspaikassaan ja kytketty. Varmista, että kaikki jännitteelliset kytkennät ovat pois asennustilasta (lisätietoja on
asianmukaisessa ohjekohdassa).
1. Kytke paristoyksikkö pois päältä.
2. Aseta DEVIlink™ CC aiemmin
asennetulle asennuslevylle.
3. DEVIlink™ CC käynnistyy nyt.

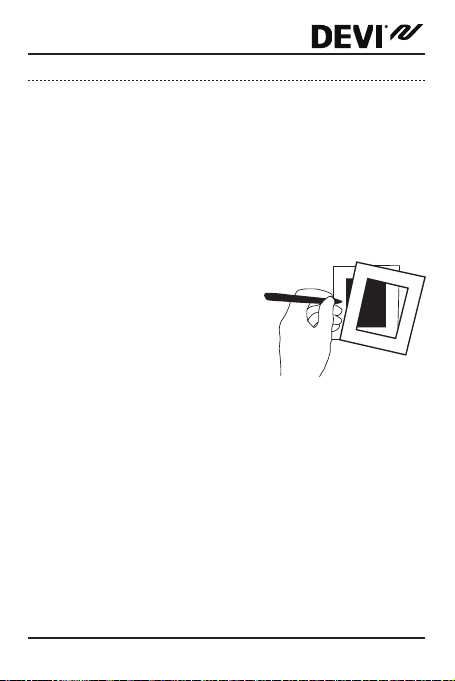

4. Poista etukansi ja paina
[SETUP]-painiketta 3 sekunnin ajan, jotta pääset
huoltoalueelle.
Jos verkon toimivuus on epävarmaa, kannattaa suorittaa
verkkotesti ennen asennuksen tekemistä kokonaan valmiiksi.
17Asennusohje
DEVIlink™ CC
?
Ylläpitoasetukset
1
Tila ja diagnoosit
?
Langattoman verkon tila
3
Aloita verkon testaus
Tila ja diagnoosit
2
Verkko
?
Verkon testauksen lopussa DEVIlink™ CC odottaa kaikkien
paristokäyttöisten laitteiden heräämistä ja ilmoittautumista. Noudata näytössä annettavia ohjeita.
Jos verkon testauksessa ei esiinny ongelmia, muita toimia
ei tarvita. Jos verkon testaus etenee hitaasti, DEVIlink™ CC
aloittaa ohjatun vianetsinnän ja antaa neuvoja prosessin
nopeuttamiseksi.
Asennusohje18
DEVIlink™ CC
?
?
?
4.10 Asennuksen viimeistely
Sulje asennus painamalla painiketta [SETUP].
1
10:15
5 Nykyisen asennuksen muuttaminen
5.1 Laitteiden lisääminen nykyiseen huoneeseen
Poista etukansi ja paina asetuspainiketta 3 sekunnin ajan.
Ylläpitoasetukset
1
Huoneet ja laitteet
Huoneet ja laitteet
2
nykyistä huonetta
Hallitse
19Asennusohje
DEVIlink™ CC
?
?

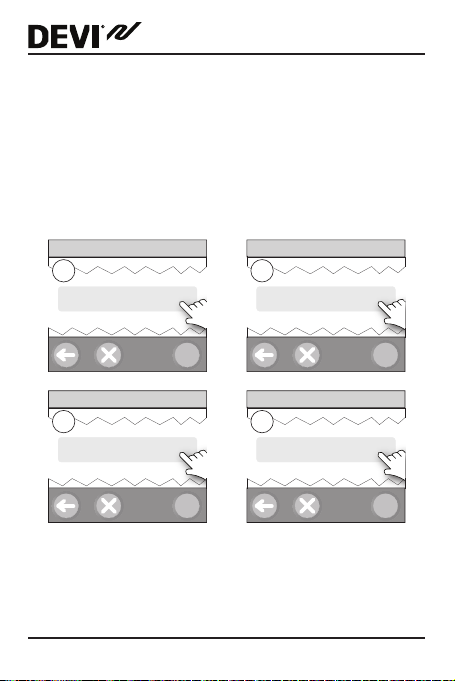

Hallitse nykyistä huonetta
3
Muuta nykyisen
huoneen asetuksia
Valitse huone
4
Valitse huone
?
Muokkaa huoneen asetuksia
5
Huoneen laitteet
Lisää huonelaite
7
Aloita rekisteröinti
Huoneen laitteet
6
Lisää laite
?
Jatka, kunnes kaikki uudet laitteet on lisätty haluttuun
huoneeseen.
Testaa verkko aina kokoonpanon muokkaamisen jälkeen
!
Asennusohje20
?
.
DEVIlink™ CC
?
?
?
?
5.2 Lämmityksen säätelyparametrien muuttaminen
Poista etukansi ja paina [SETUP]-painiketta 3 sekunnin ajan,
jotta pääset huoltoalueelle.
Ylläpitoasetukset
1
Huoneet ja laitteet
Valitse huone
3
Valitse huone
Lämmityksen säätely
5
Valitse asetus
Huoneet ja laitteet
2
Hallitse nykyisiä
huoneita
Muokkaa huoneen asetuksia
4
Lämmityksen
säätely
?
21Asennusohje
DEVIlink™ CC
• Ennakoinnin toimintaperiaate: Kun ennakointi aktivoidaan, järjestelmä ennakoi lämmityksen aloitusajan
automaattisesti, jotta haluttu huoneen lämpötila
saavutetaan haluttuun aikaan (kaikki lämmitystyypit).
• Lattian maksimilämpötila: Oletusasetus on 35 °C
(sähköinen lattialämmitys).
• Säätelytyyppi: Käytettävissä vain sähkölämmityksen
yhteydessä.
Huom: Voit valita seuraavien säätelytyyppien välillä käyttämällä koodia [0044]:
Huoneanturi (säätelee vain huoneen lämpötilan mukaan)
- jos vain DEVIlink™ RS on asennettuna (vesikiertoinen
lattialämmitys) tai jos asennettuna ovat DEVIlink™ RS ja
DEVIlink™ FT (sähkölämmitys).
Lattia-anturi (säätelee vain lämpötilan mukaan ) - jos vain
DEVIlink™ FT/S on asennettuna.
Yhdistetty huone/lattia (takaa lattian minimilämpötilan ja
säätelee huoneen lämpötilaa) - DEVIlink™ RS ja DEVIlink™
FT/S ovat asennettuina.
Jos kyseessä on vesikiertoinen lattialämmitys, ota huomioon lattian valmistajan ilmoittama suurin sallittu lattian
lämpötila. Tämä voidaan varmistaa asentamalla termostaatin avulla ohjattu sekoitusventtiili.
Asennusohje22
DEVIlink™ CC
?
?
5.3 Huoneen tai huoltolaitteen poistaminen
Ensisijainen laitteen poistamistapa: Yksittäisiä laitteita
voi poistaa pitämällä mitä tahansa painiketta painettuna
sekä katkaisemalla samalla virran ja kytkemällä sen uudelleen päälle. Paina painiketta noin 5 sekunnin ajan, kun olet
kytkenyt virran uudelleen.
Vaihtoehtoinen tapa viallisen tai puuttuvan laitteen
poistamiseen (vain jos edellä mainittu tapa ei ole
mahdollinen): Poista etukansi ja paina [SETUP]-painiketta
3 sekunnin ajan, jotta pääset huoltoalueelle.
Ylläpitoasetukset
1
Huoneet ja laitteet
Hallitse laitteita
3
Poista laite
Huoneet ja laitteet
2
Hallitse laitteita
?
Poista laitteita
4
Poista
toimimaton laite
?
23Asennusohje
DEVIlink™ CC
Jos haluat vaihtaa laitteen ja säilyttää laitteen asetukset,
käytä toimintoa [Vaihda jokin laite] ja toimi näyttöön tulevien ohjeiden mukaisesti.
Tämä asetus siirtää laitteen kaikki asetukset uuteen laitteeseen.
5.4 DEVIlink™ CC:n tehdasasetusten palautus
Kaikki määritetyt huoneet ja lisätyt laitteet poistuvat
järjestelmästä! On suositeltavaa poistaa kaikki
!
laitteet yksitellen ennen tehdasasetusten palauttamista tai DEVIlink™ CC:n vaihtamista.
Poista etukansi ja paina DEVIlink™ CC:n oikeassa sivussa
olevaa nollauspainiketta, kunnes ohjain antaa selvän merkkiäänen. Kaikki huoneet on nyt poistettu, ja DEVIlink™ CC:n
tehdasasetukset on palautettu.
6 Wi-Fi- ja sovellusyhteys
6.1 Yhdistä Wi-Fi-verkkoon
Verkkotestin päätyttyä onnistuneesti Danfoss Link™ CC:n
voi kytkeä Wi-Fi-verkkoon.
Asennusohje24
DEVIlink™ CC
?
?
1
Asetukset
?
Mukauta järjestelmä
2
Wi-Fi ja sovellukset
Paina
4
Valitse Wi-Fi-verkko ja syötä Wi-Fi-salasana
5
6
Paina
Wi-Fi ja sovellukset
3
Päällä
6.2 Yhdistä sovellukseen
Kun Danfoss Link™ CC on yhdistetty Wi-Fi-verkkoon, joka on
Internet-yhteydessä, se voidaan kytkeä älylaitteeseen Dan-
foss Link -sovelluksen avulla. Sovellus on saatavilla Google
Playssä ja App Storessa.
25Asennusohje
DEVIlink™ CC
?
?
Talon ohjaus
1
Asetukset
?
Wi-Fi ja sovellukset
3
Sovellusasetukset
Lisää sovellus
5
Yhdistä sovellus
Mukauta järjestelmä
2
Wi-Fi ja sovellukset
?
Sovellusasetukset
4
Lisää sovellus
?
Noudata näytössä annettavia ohjeita.
6.3 Muokkaa kytkettyjä laitteita
Kytketyt laitteet voidaan poistaa järjestelmästä nollaamatta
kaikkia etäasetuksia
Asennusohje26
DEVIlink™ CC
?
?
Talon ohjaus
1
Wi-Fi ja sovellukset
3
Sovellusasetukset
Poista sovellus
5
Poista valittu
Asetukset
?
tai
?
Mukauta järjestelmä
2
Wi-Fi ja sovellukset
?
Sovellusasetukset
4
Poista sovellus
Poista sovellus
6
Poista kaikki
?
7 Ohjelmistoversion päivittäminen
Danfoss Link™ -ohjelmistoon tarjotaan päivityksiä Internetissä. Uudet ohjelmistoversiot julkaistaan osoitteessa www.
DEVI.fi.
27Asennusohje
DEVIlink™ CC
?
?
Ohjelmiston automaattinen päivittäminen:
Jos olet ottanut käyttöön Wi-Fi-yhteyden ja valinnut
Automaattinen ohjelmistopäivitys, Danfoss Link™ päivittää
ohjelmiston automaattisesti uusimpaan versioon.
Ohjelmiston manuaalinen päivittäminen:
Lataa ohjelmistopäivitys USB-muistitikulle ja aseta USBmuistitikku USB-porttiin.
Talon ohjaus
1
Wi-Fi ja sovellukset
3
Sovellusasetukset
Asetukset
Mukauta järjestelmä
2
Wi-Fi ja sovellukset
Sovellusasetukset
4
Ohjelmistopäivitys
?
?
Asennusohje28
DEVIlink™ CC
?
?
!
8 Varoitukset
Jos varoituksia tai hälytyksiä esiintyy, valmiusti-
!
lanäytössä näkyy keltainen hälytyssymboli. Toimi
seuraavassa kuvatulla tavalla lisätietojen
saamiseksi.
1
?
Aloitus
2
Talon ohjaus
Talon ohjaus
3
Hälytykset
29Asennusohje
8.1 Varoituskuvakkeet
DEVIlink™ CC
Pariston tyhjenemisvaroitus
Paristo lähes tyhjä
Paristo tyhjenemässä
Laite ei vastaa
Liikaa toimimattomia laitteita
Huoneen lämmitys poistettu käytöstä
Lapsilukko/rajoituksia käytössä
Käsikäyttö
Lattian lämpötilan kuvake
Huoneen lämpötilan kuvake
TRV-symboli
Asennusohje30
DEVIlink™ CC
9 Tekniset tiedot ja hyväksynnät
DEVIlink™ CC
Käyttöjännite15 V DC ±10 %
Tehonkulutus valmiustilassaEnint. 2 W
Näyttö3,5 tuuman värillinen
Ympäröivä lämpötila-10 ... +40 °C
Varastointilämpötila-20 ... +65 °C
Standardi 60730-1 120N75 °C
Likaantumisaste2 (kotitalouskäyttö)
Lähetystaajuus868,42 MHz
KantamaEnint. 30 m
Ketjutettujen toistimien
enimmäismäärä
SiirtotehoMaks. 1 mW
OhjelmistoluokkaA
Kotelointiluokka21
Mitat125 x 107 x 25 mm
Paino
TFT-kosketusnäyttö
3
179 g
31Asennusohje
DEVIlink™ CC
DEVIlink™ PSU (upotettu pistorasiavirtalähde)
Käyttöjännite100 - 250 V AC 50/60 Hz
Suositeltava sulakekokoEnint. 16 A
Lähtöjännite15 V DC ±10 %
Tehonkulutus valmiustilassaEnint. 0,15 W
Enimmäiskuorma10 W
Johtimet
Suositeltava 1,5 mm
maks. 2 x 2,5 mm
DEVIlink™ NSU (verkkovirtalähde)
Käyttöjännite100–240 V AC, 50/60 Hz
Suositeltava sulakekokoEnint. 16 A
Lähtöjännite15 V DC ±10 %
Tehonkulutus valmiustilassaEnint. 0,3 W
Kaapelin pituus2,5 m
Enimmäiskuorma7 W
DEVIlink™ BSU (paristovirtalähde)
Lähtöjännite15 V DC ±10 %
Paristojen määrä10 x AA
2,
2
Asennusohje32
DEVIlink™ CC
DEVIlink™ CC:n sähköturvallisuus ja sähkömagneettinen
yhteensopivuus on testattu standardien EN 60730-1 ja EN
60730-2-9 mukaisesti.
Danfoss ei vastaa kuvastojen, esitteiden tai muiden painotuotteiden mahdollisista virheistä. Danfoss pidättää oikeuden tehdä tuotteisiinsa muutoksia
ilman ennakkoilmoitusta. Tämä pätee myös jo tilattuihin tuotteisiin sillä edellytyksellä, että kyseiset muutokset voidaan tehdä ilman, että jo sovittuihin
teknisiin tietoihin pitää tehdä muutoksia. Kaikki tässä materiaalissa mainitut tavaramerkit ovat yritystensä omaisuutta. DEVI ja DEVI-logo ovat Danfoss A/S:n
tavaramerkkejä. Kaikki oikeudet pidätetään
